Дипломный проект №3056 «Теплый склад в п. Рыздвяный Изобильненского района Ставропольского края» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для складского хранения товарно-материальных ценностей в теплом режиме. Проект выполнен с учетом климатических условий Ставропольского края и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части.

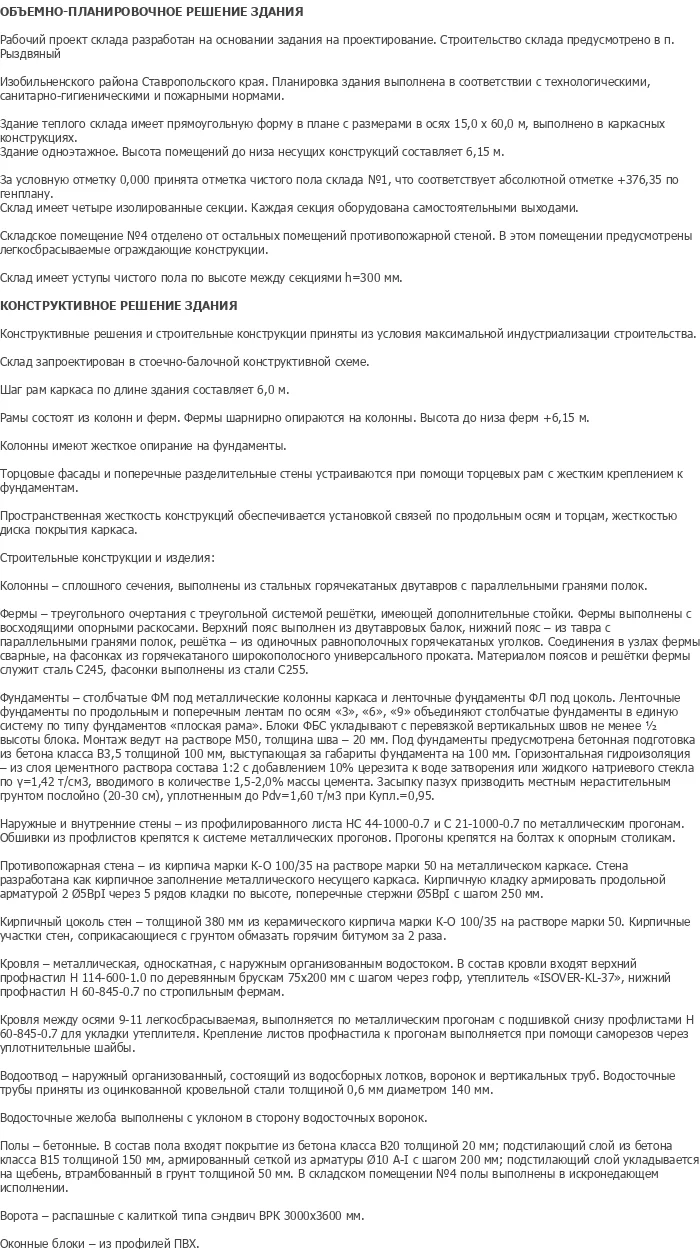

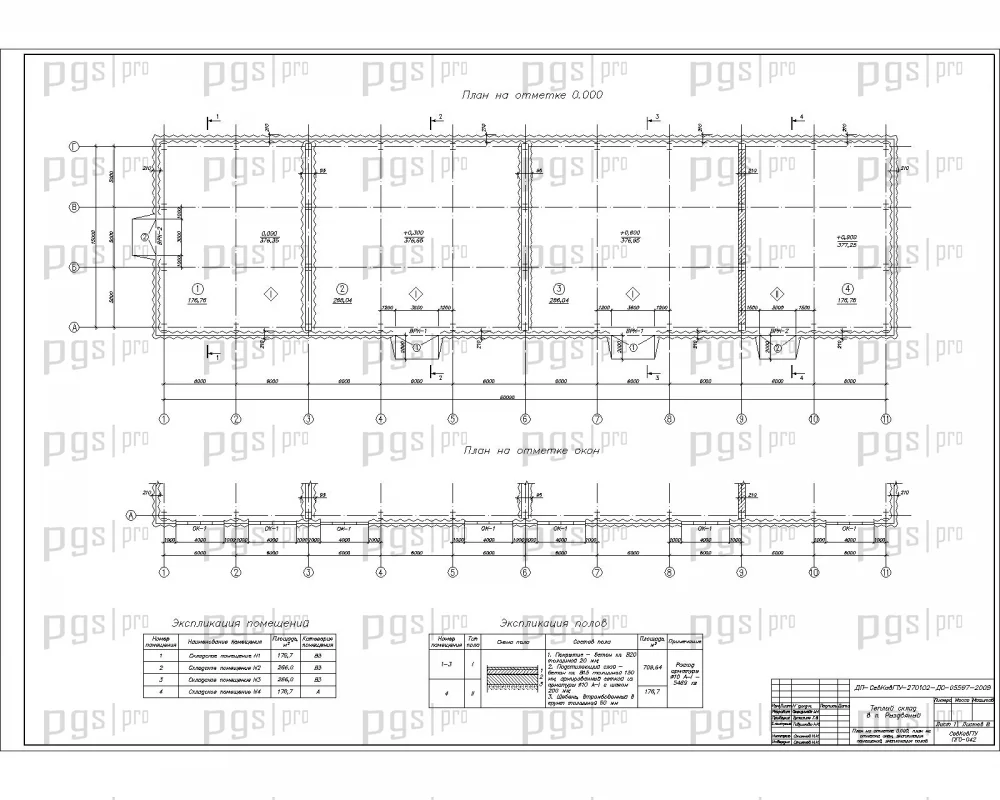

Проектируемый объект — одноэтажное складское здание теплого типа, расположенное в поселке Рыздвяный Изобильненского района Ставропольского края. Данный ПГС дипломный проект разработан с учетом современных требований к складским зданиям, энергоэффективности и функциональности. Здание имеет прямоугольную форму в плане с размерами в осях 15,0 × 60,0 м, высота помещений до низа несущих конструкций составляет 6,15 м.

Особенность проекта — наличие четырех изолированных секций с самостоятельными выходами, что обеспечивает гибкость использования складских площадей. Складское помещение №4 отделено от остальных помещений противопожарной стеной и оснащено легкосбрасываемыми ограждающими конструкциями. Здание имеет уступы чистого пола по высоте между секциями h=300 мм. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию складских и производственных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3056 предлагает оптимальное соотношение цены и качества.

Проект выполнен с учетом максимальной индустриализации строительства: применены металлический каркас, профилированные листы ограждения, сборные элементы фундаментов. За условную отметку 0,000 принята отметка чистого пола склада №1, соответствующая абсолютной отметке +376,35 м. Здание спроектировано с наружным организованным водостоком и современными инженерными системами.

Функциональные связи в здании решены с учетом специфики складского хранения и требований к технологическим процессам размещения и перемещения грузов. Планировочная структура базируется на четком разделении четырех изолированных секций с обеспечением самостоятельных входов и удобной связи между ними.

Склад имеет четыре изолированные секции, каждая из которых оборудована самостоятельными выходами. Складское помещение №4 выделено в отдельную зону с повышенными требованиями пожарной безопасности и отделено от остальных помещений противопожарной стеной из кирпича марки К-О 100/35 на металлическом каркасе с армированием продольной арматурой. В этом помещении предусмотрены легкосбрасываемые ограждающие конструкции. Склад имеет уступы чистого пола по высоте между секциями h=300 мм, что обусловлено технологическими требованиями хранения различных категорий грузов.

Наружные и внутренние стены выполнены из профилированного листа НС 44-1000-0,7 и С 21-1000-0,7 по металлическим прогонам. Обшивка от профилистов крепится к системе металлических прогонов, которые крепятся на болтах к опорным столикам. Противопожарные стены разработаны как кирпичное заполнение металлического несущего каркаса с армированием кладки. Ворота — распашные с калиткой типа сэндвич ВРК 3000×3600 мм. Оконные блоки выполнены из профилей ПВХ.

Конструктивная схема здания — стоечно-балочная. Шаг рам каркаса по длине здания составляет 6,0 м. Рамы состоят из колонн и ферм. Фермы шарнирно опираются на колонны. Высота до низа ферм +6,15 м. Колонны имеют жесткое опирание на фундаменты. Торцевые фасады и поперечные разделительные стены устраиваются при помощи торцевых рам с жестким креплением к фундаментам. Пространственная жесткость конструкций обеспечивается установкой связей по продольным осям и торцам, жесткостью диска покрытия каркаса.

Колонны — сплошного сечения, выполненные из стальных горячекатаных двутавров с параллельными гранями полок. Фермы — треугольного очертания с треугольной системой решетки, имеющей дополнительные стойки. Верхний пояс выполнен из двутавровых балок, нижний пояс — из тавра с вспомогательными опорными раскосами. Решетка — из одинаковых горячекатаных уголков. Соединения в узлах фермы — сварные, на фасонках из горячекатаного широкополочного универсального проката. Материал поясов и решетки фермы — сталь С245, фасонки выполнены из стали С255.

Фундаменты — монолитные столбчатые ФБС под металлические колонны каркаса и ленточные фундаменты ФЛ под цоколь. Ленточные элементы по продольным и поперечным лентам по осям «3», «6», «9» объединяют столбчатые фундаменты в единую систему. Блоки ФБС укладывают с перевязкой вертикальных швов не менее 1/2 высоты блока. Монтаж ведут на растворе М50, толщина шва — 20 мм. Под фундаменты предусмотрена бетонная подготовка из бетона класса В3,5 толщиной 100 мм. Горизонтальная гидроизоляция — из цементного раствора состава 1:2 с добавлением 10% церезита к воде затворения или жидкого натриевого стекла по γ=1,42 т/м³, вводимого в количестве 1,5–2,0% массы цемента. Засыпку пазух производить местным нерастительным грунтом послойно (20–30 см), уплотненным до ρd=1,60 т/м³ при Купл.=0,95.

Покрытие — металлическое, односкатное, с наружным организованным водостоком. В состав кровли входят: верхний профнастил Н 114-600-1,0 по деревянным брускам 75×200 мм с шагом через гофр, утеплитель «ISOVER-KL-37», нижний профнастил Н 50-845-0,7 по стропильным фермам. Кровля между осями 9–11 легкосбрасываемая, выполняется по металлическим прогонам с подшивкой снизу профлистами Н 50-845-0,7. Крепление листов профнастила к прогонам выполняется саморезами через уплотнительные шайбы. Водосток — наружный организованный, состоящий из водосборных лотков, воронок и вертикальных труб из оцинкованной кровельной стали толщиной 0,6 мм диаметром 140 мм. Водосточные желоба выполнены с уклоном в сторону водосточных воронок.

Полы — бетонные. В состав пола входят: покрытие из бетона класса В20 толщиной 20 мм; подстилающий слой из бетона класса В15 толщиной 150 мм, армированный сеткой из арматуры Ø10 А-I с шагом 200 мм; подстилающий слой укладывается на щебень, втрамбованный в грунт толщиной 50 мм. В складском помещении №4 полы выполнены в искрогасящем исполнении.

Технологическая карта на возведение монолитного столбчатого фундамента включает объемы работ, способы производства земляных работ, устройства бетонной подготовки, армирования и бетонирования фундаментов, выбор монтажных кранов и приспособлений, операционный контроль качества, материально-технические ресурсы, калькуляцию затрат труда, машинного времени и заработной платы, технику безопасности и технико-экономические показатели.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов и металлоконструкций, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Проект предусматривает применение современных технологий строительства металлических каркасных зданий с использованием сборных элементов, что обеспечивает сокращение сроков строительства и высокое качество возводимых конструкций. Монтаж металлического каркаса выполняется с применением автокрана с последующей проверкой правильности установки элементов и качества сварных соединений.

Диплом №3056 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: складские здания теплого типа — востребованное направление в современном строительстве.
• Сложный инженерный объект: металлический каркас с фермами, профилированные листы ограждения, многосекционная планировка с противопожарными стенами.

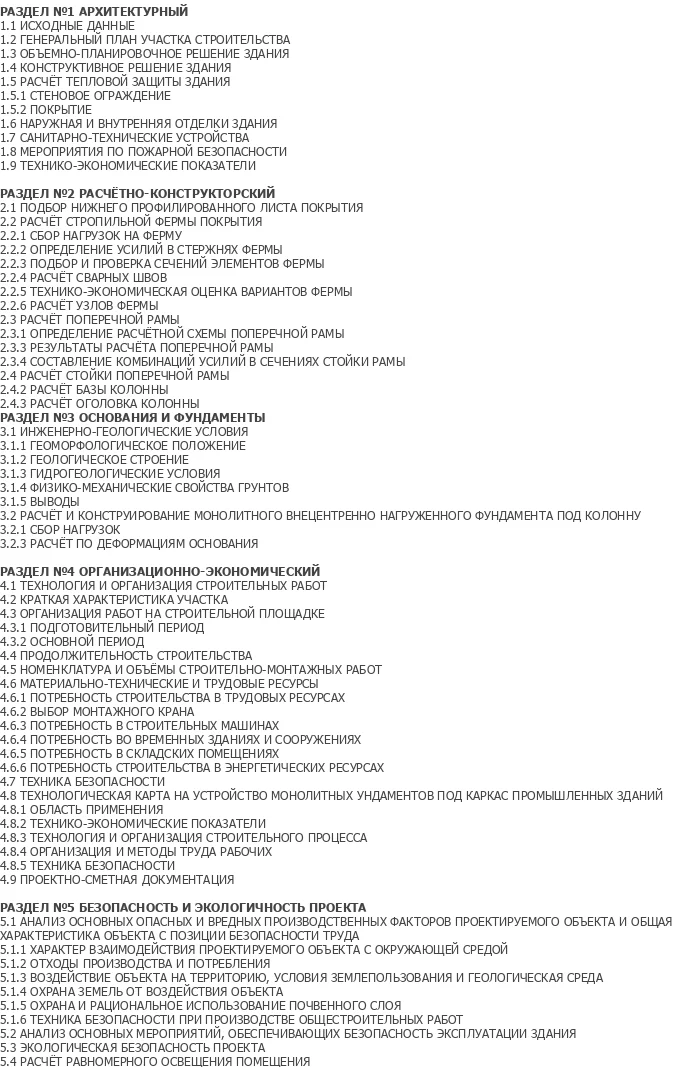

• Полная комплектация: полный комплект пояснительной записки 135 листов и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитные столбчатые и ленточные фундаменты, стальные колонны и фермы, профилированные листы стен, металлическая кровля с утеплителем — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на возведение фундамента, строительный генплан.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3056 по доступной цене — 3 500 рублей.
