Дипломный проект №3058 «Мусороперерабатывающий завод в г. Казань» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для переработки отходов IV и V класса опасности. Проект выполнен с учетом климатических условий Республики Татарстан и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части.

Проектируемый объект — мусороперерабатывающий завод, расположенный в городе Казань. Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям переработки отходов, энергоэффективности и экологической безопасности. Здание имеет размеры в осях 37,3 × 47,5 м при высоте 10,2 м и включает производственный корпус с навесами и вспомогательный корпус с котельной.

Особенность проекта — использование металлического каркаса с комбинированной системой ограждающих конструкций: панели «сэндвич» для отапливаемой части, профнастил для неотапливаемой части и керамический кирпич для котельной. Проект предусматривает переработку отходов IV и V класса опасности: лампы накаливания, отработанные автошины, макулатуру, отходы пластмасс, стеклобой, ветошь, мебель и оргтехнику, строительный мусор, прочие коммунальные отходы. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3058 предлагает оптимальное соотношение цены и качества.

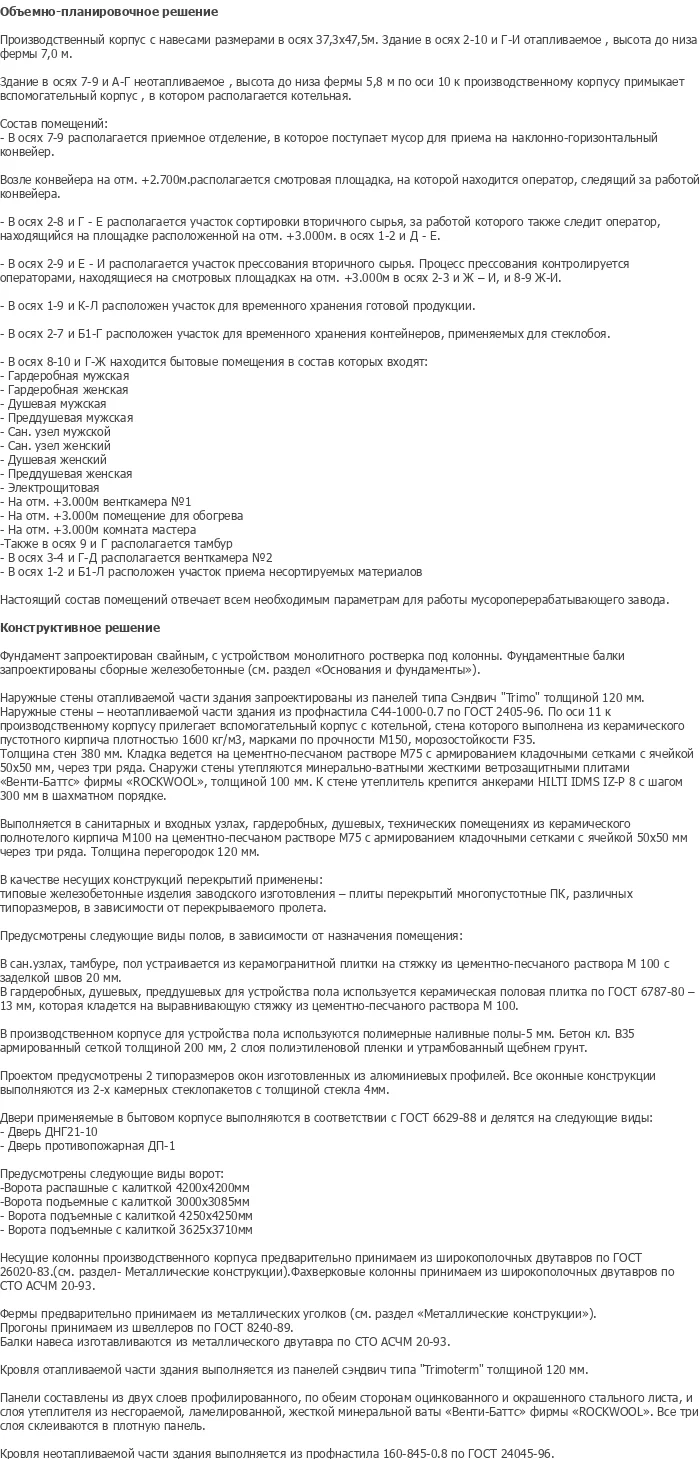

Здание разделено на отапливаемую и неотапливаемую зоны с различными высотами помещений: отапливаемая часть в осях 2-10 и Г-И имеет высоту до низа фермы 7,0 м, неотапливаемая часть в осях 7-9 и А-Г — 5,8 м. Весь технологический процесс включает прием отходов, сортировку вторичного сырья, прессование, временное хранение готовой продукции и контейнеров, а также бытовые помещения для персонала.

Функциональные связи в здании решены с учетом специфики технологического процесса переработки отходов и требований к санитарно-гигиеническим нормам. Планировочная структура базируется на четком разделении технологических зон с обеспечением контроля за работой оборудования с смотровых площадок и удобной связью между производственными и бытовыми помещениями.

В осях 7-9 располагается приемное отделение с наклонно-горизонтальным конвейером и смотровой площадкой на отм. +2.700 м. В осях 2-8 и Г-Е размещен участок сортировки вторичного сырья с операторской площадкой на отм. +3.000 м. В осях 2-9 и Е-И находится участок прессования вторичного сырья с смотровыми площадками на отм. +3.000 м. В осях 1-9 и К-Л расположен участок временного хранения готовой продукции, в осях 2-7 и Б1-Г — участок хранения контейнеров для стеклобоя. В осях 8-10 и Г-Ж размещены бытовые помещения: гардеробные, душевые, преддушевые, санузлы, электрощитовая, венткамера №1, помещение для обогрева, комната мастера. В осях 3-4 и Г-Д располагается венткамера №2. В осях 1-2 и Б1-Л — участок приема несортируемых материалов.

Настоящий состав помещений отвечает всем необходимым параметрам для работы мусороперерабатывающего завода. Здание оборудовано алюминиевыми окнами с двухкамерными стеклопакетами, подъемными воротами различных размеров с калитками, дверями по ГОСТ 6629-88 и противопожарными дверями ДП-1.

Конструктивная схема здания — металлический каркас. Фундамент запроектирован свайным с устройством монолитного ростверка под колонны. Фундаментные балки — сборные железобетонные. Наружные стены отапливаемой части здания выполнены из панелей типа «сэндвич» «Тримотерм» толщиной 120 мм. Наружные стены неотапливаемой части здания — из профнастила С44-1000-0,7 по ГОСТ 2405-96. По оси 11 к производственному корпусу примыкает вспомогательный корпус с котельной, стена которого выполнена из керамического пустотного кирпича плотностью 1600 кг/м³ марки М150 с морозостойкостью F35.

Стены котельной ведутся на цементно-песчаном растворе М75 с армированием кладочными сетками с ячейкой 50×50 мм через три ряда. Снаружи стены утепляются минерально-ватными жесткими ветрозащитными плитами «Венти-Баттс» фирмы «ROCKWOOL» толщиной 100 мм, крепящимися анкерами HILTI IDMS IZ-P 8 с шагом 300 мм в шахматном порядке. В санитарных и входных узлах, гардеробных, душевых, технических помещениях перегородки выполнены из керамического пустотного кирпича М100 на цементно-песчаном растворе М75 с армированием кладочными сетками с ячейкой 50×50 мм через три ряда, толщиной 120 мм.

В качестве несущих конструкций перекрытий применены типовые железобетонные изделия заводского изготовления — многопустотные плиты ПК различных типоразмеров в зависимости от перекрываемого пролета. Полы в санузлах, тамбуре — из керамогранитной плитки на стяжку из цементно-песчаного раствора М100 с зазором швов 20 мм. В гардеробных, душевых, преддушевых — керамическая половая плитка по ГОСТ 6787-80 толщиной 13 мм на выравнивающую стяжку. В производственном корпусе — полимерное наливное покрытие толщиной 5 мм на бетон класса В35 армированный сеткой толщиной 200 мм с двумя слоями полиэтиленовой пленки и утрамбованным щебеным грунтом.

Несущие колонны производственного корпуса выполнены из широкополочных двутавров по ГОСТ 26020-83. Фахверковые колонны — из широкополочных двутавров по СТО АСЧМ 20-93. Прогоны — из швеллеров по ГОСТ 8240-89. Балки навеса — из металлического двутавра по СТО АСЧМ 20-93. Кровля отапливаемой части — панели сэндвич типа «Тримотерм» толщиной 120 мм. Кровля неотапливаемой части — профнастил 160-845-0,8 по ГОСТ 24045-96.

Технологическая карта на монтаж металлических конструкций включает объемы работ, способы производства монтажа стального каркаса, ферм, колонн, прогонов и балок навеса, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж выполняется с применением автокрана с последующей проверкой правильности установки элементов, качества сварных и болтовых соединений. Проектом предусмотрены схемы монтажа конструкций, монтажный план, а также схемы складирования и строповки элементов.

Календарный план производства работ составлен с учетом технологической последовательности работ при строительстве мусороперерабатывающего завода: устройство свайного фундамента и монолитного ростверка, монтаж металлического каркаса, укладка многопустотных плит перекрытия, монтаж панелей «сэндвич» и профнастила, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов и металлоконструкций, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Особое внимание уделено мерам защиты почв, благоустройству территории, контролю воздействия на атмосферу в период строительства и складированию отходов промышленного производства.

Диплом №3058 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: мусороперерабатывающие заводы — востребованное направление в современном строительстве в условиях развития экологической повестки.
• Сложный инженерный объект: металлический каркас с комбинированной системой ограждающих конструкций (сэндвич-панели, профнастил, кирпич), свайный фундамент с монолитным ростверком.

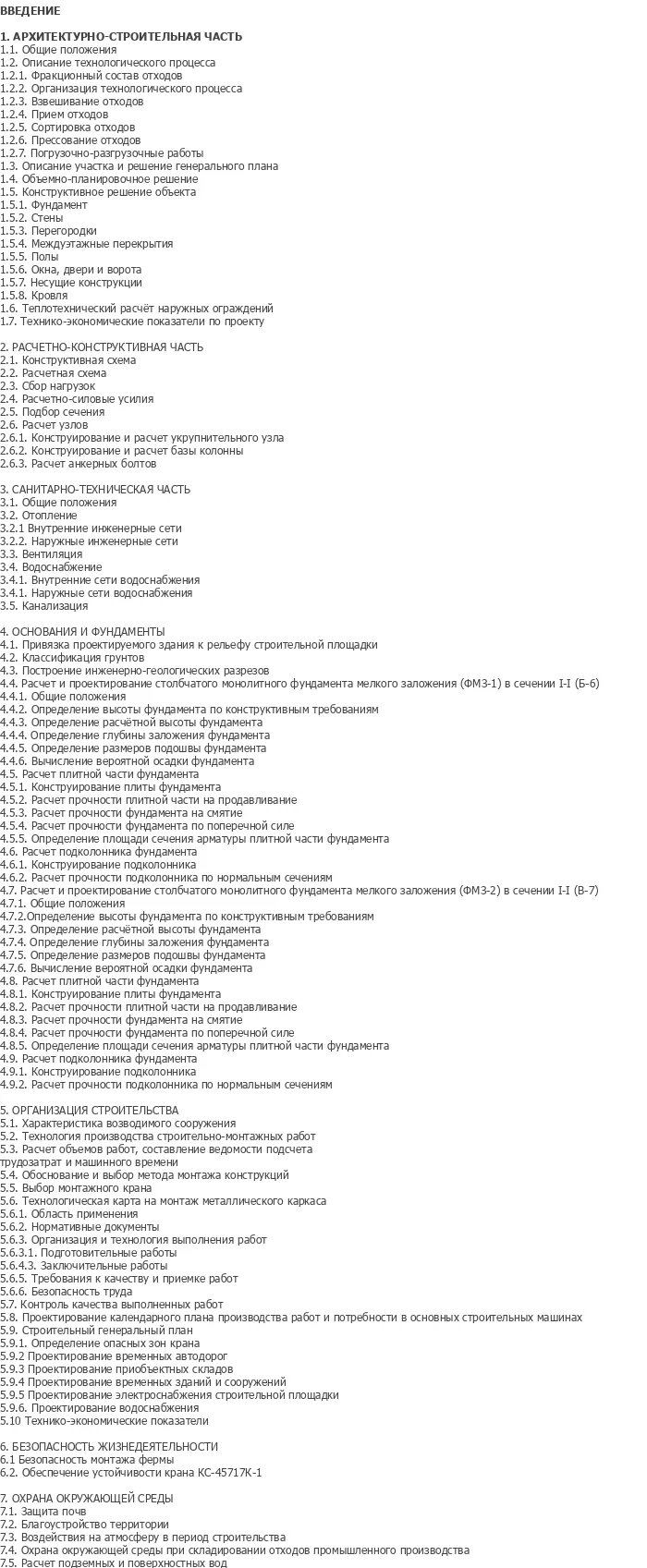

• Полная комплектация: 175 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайный фундамент, металлический каркас, многопустотные плиты перекрытия, панели сэндвич, профнастил, керамический кирпич — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монтаж металлических конструкций, календарный план, строительный генплан, технико-экономические показатели.
• Расчет в ПК «Lira»: современный программный комплекс для расчета конструкций.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности жизнедеятельности и охране окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3058 по доступной цене — 5 000 рублей.
