Дипломный проект №3059 «Комбикормовый цех в г. Тихорецк» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для производства комбикормовой продукции для животноводства. Проект выполнен с учетом климатических условий Краснодарского края и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части.

Проектируемый объект — одноэтажное однопролётное производственное здание комбикормового цеха, расположенное в городе Тихорецк Краснодарского края. Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям пищевой промышленности, энергоэффективности и функциональности. Здание разделено на две зоны: производственную часть размером 30 × 14 м с высотой 12 м и складскую часть размером 24 × 14 м с высотой 6 м.

Особенность проекта — применение сэндвич-панелей в качестве ограждающих конструкций и покрытия, что обеспечивает высокие теплотехнические характеристики и быстроту монтажа. Для перекрытия большого пролёта производственного помещения установлены стальные фермы покрытия. Также установлен навес с лестницей над приёмным устройством. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3059 предлагает оптимальное соотношение цены и качества.

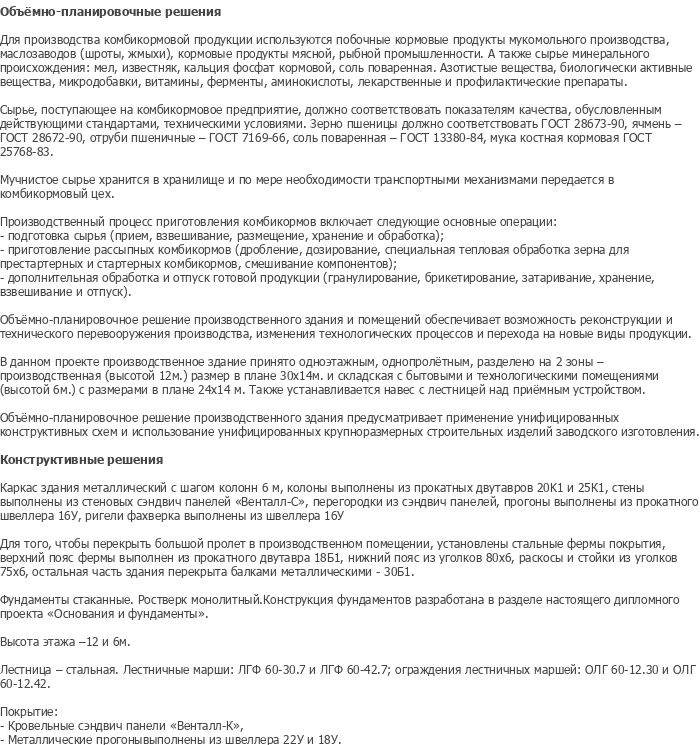

Технология производства комбикормов включает подготовку сырья (приём, взвешивание, размещение, хранение и обработку), приготовление рассыпных комбикормов (дробление, дозирование, специальную тепловую обработку зерна для престартовых и стартовых комбикормов, смешивание компонентов), дополнительную обработку и отпуск готовой продукции (гранулирование, брикетирование, затаривание, хранение, взвешивание и отпуск). Объёмно-планировочное решение обеспечивает возможность реконструкции и технического перевооружения производства.

Функциональные связи в здании решены с учетом специфики технологического процесса производства комбикормов и требований к санитарно-гигиеническим нормам пищевой промышленности. Планировочная структура базируется на четком разделении зон приёма сырья, производства, складирования готовой продукции и бытовых помещений с обеспечением беспрепятственного перемещения сырья и продукции.

Объёмно-планировочное решение производственного здания и помещений обеспечивает возможность реконструкции и технического перевооружения производства, изменения технологических процессов и перехода на новые виды продукции. В данном проекте производственное здание принято одноэтажным, однопролётным, разделено на 2 зоны — производственную (высотой 12 м) размером в плане 30 × 14 м, и складскую с бытовыми и технологическими помещениями (высотой 6 м) с размерами в плане 24 × 14 м. Также устанавливается навес с лестницей над приёмным устройством.

Объёмно-планировочное решение производственного здания предусматривает применение унифицированных крупноразмерных строительных изделий заводского изготовления. В состав инженерно-технического оборудования входят системы тепло-газо-водоснабжения, вентиляция, канализация, энергетическое и осветительное оборудование, пожарная сигнализация. Проектом предусмотрены мероприятия по охране окружающей среды, включая охрану земельных ресурсов и противопожарные мероприятия.

Конструктивная схема здания — металлический каркас с шагом колонн 6 м. Колонны выполнены из прокатных двутавров 20К1 и 25К1. Стены выполнены из стеновых сэндвич-панелей «Вентал-С». Перегородки — из сэндвич-панелей. Прогоны выполнены из прокатного швеллера 16У, ригели фахверка — из швеллера 16У. Для перекрытия большого пролёта в производственном помещении установлены стальные фермы покрытия. Верхний пояс ферм выполнен из прокатного двутавра 18Б1, нижний пояс — из уголков 80×6, раскосы и стойки — из уголков 75×6. Остальная часть здания перекрыта балками металлическими — 30Б1.

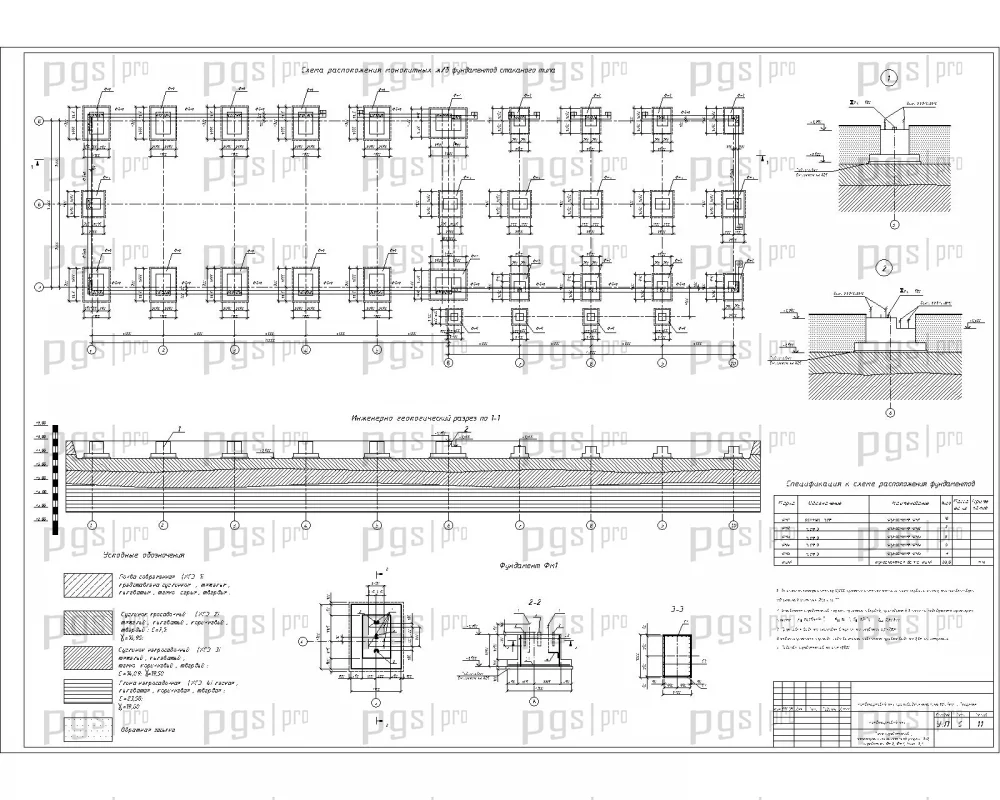

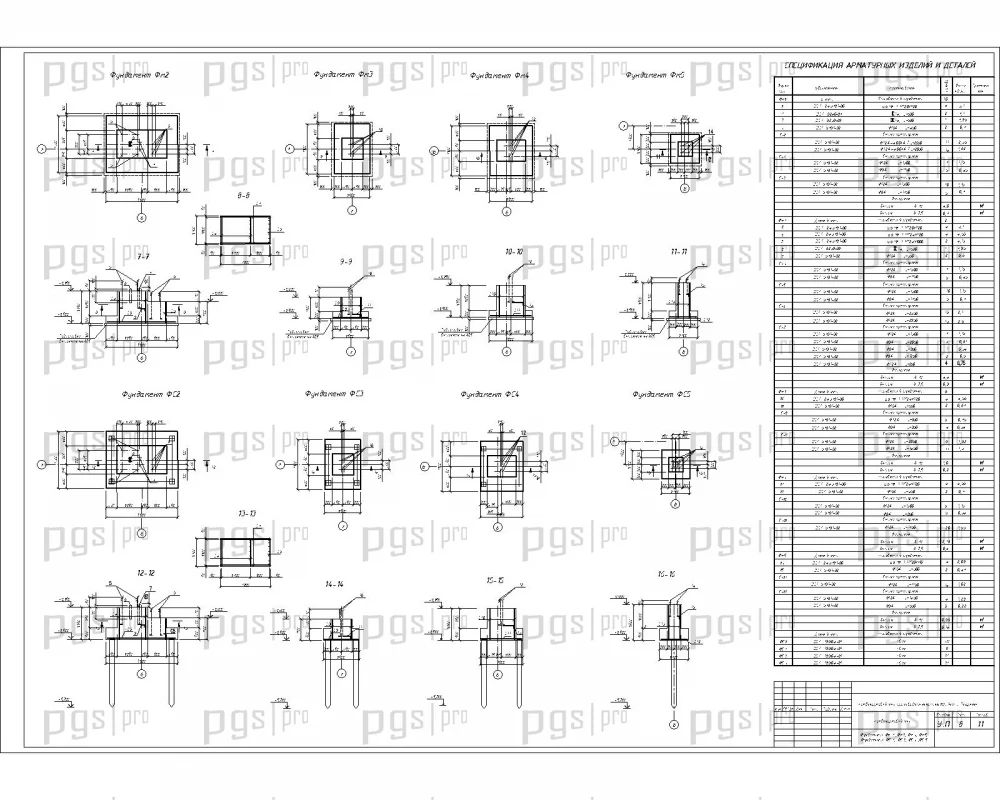

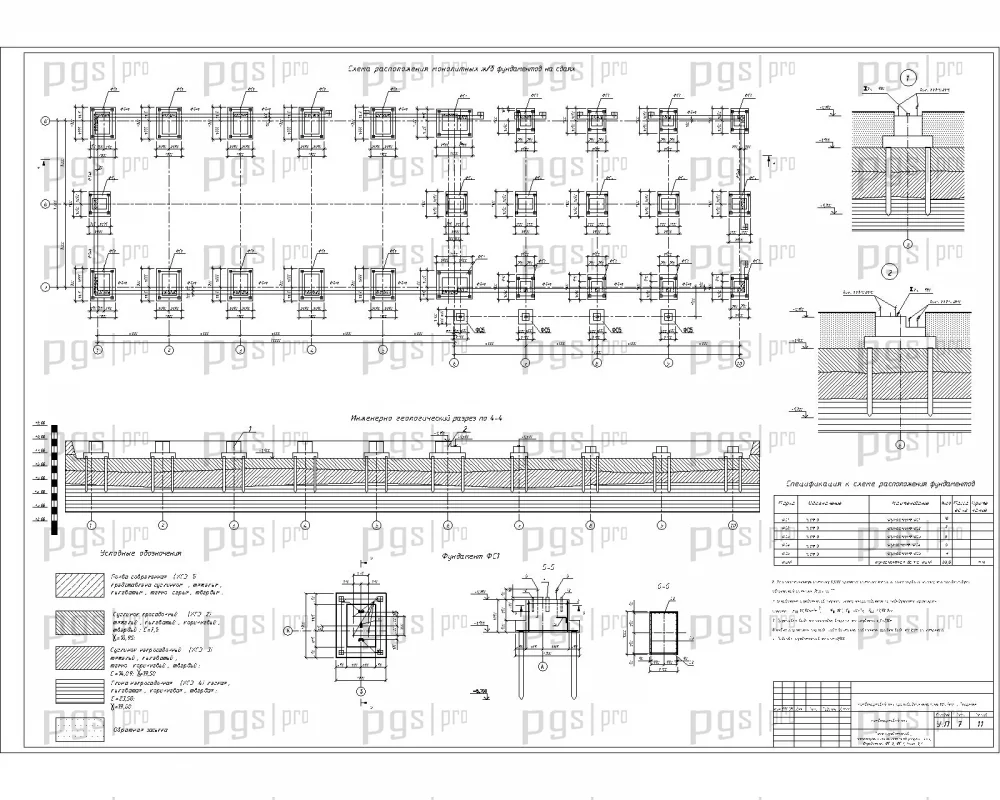

Фундаменты — стаканные, ростверк монолитный. Конструкция фундаментов разработана в разделе «Основания и фундаменты». Предусмотрены два варианта: вариант 1 — проектирование монолитного железобетонного фундамента стаканного типа; вариант 2 — проектирование монолитного железобетонного фундамента на сваях с расчётом несущей способности сваи по грунту, проектированием свайного куста и конструированием ростверка. Высота этажа — 12 м и 6 м. Лестницы — стальные, лестничные марши ЛГФ 60-30.7 и ЛГФ 60-42.7, ограждения лестничных маршей ОПГ 60-12.30 и ОПГ 60-12.42.

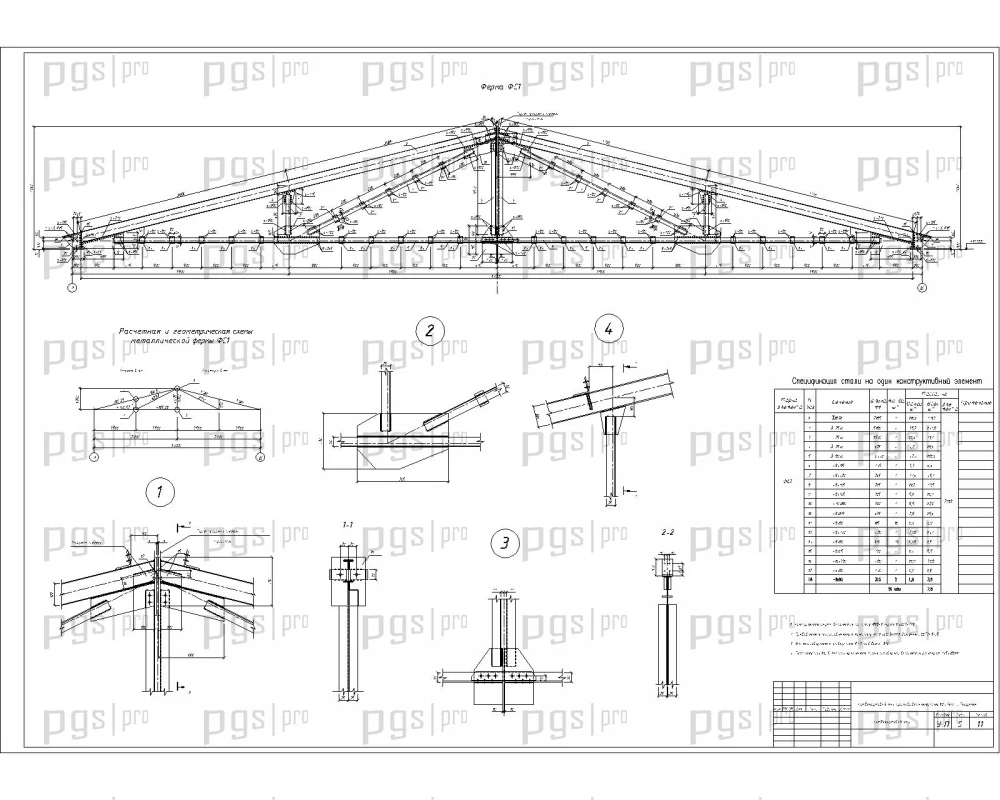

Покрытие выполнено из кровельных сэндвич-панелей «Вентал-К». Металлические прогоны выполнены из швеллера 22У и 18У. В проекте выполнен расчёт фермы ФС1, включая сбор нагрузок на ферму, подбор и проверку сечений стержней фермы, расчёт узлов фермы, а также защита конструкций от коррозии и огня. Выполнены расчёты оснований и фундаментов с учётом инженерно-геологических условий площадки и физико-механических свойств грунтов.

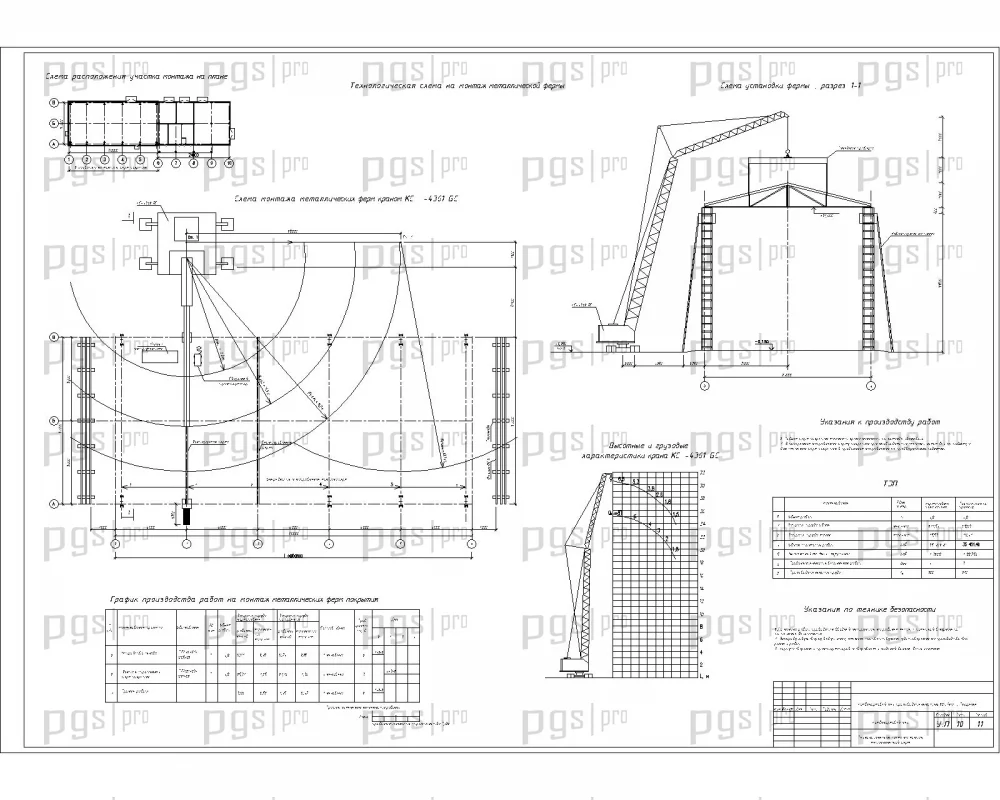

Технологическая карта на монтаж металлических ферм включает область применения, определение номенклатуры работ, подсчёт объёмов и составление ведомости объёмов работ, определение трудоёмкости работ, затрат машинного времени и материальных ресурсов, определение продолжительности выполнения работ и расчёт состава комплексной бригады, построение графика производства работ, выбор комплекта машин, технологию производства работ, требования к качеству выполнения работ и операционный контроль качества, требования техники безопасности при выполнении работ по технологической карте, при работе машин и механизмов.

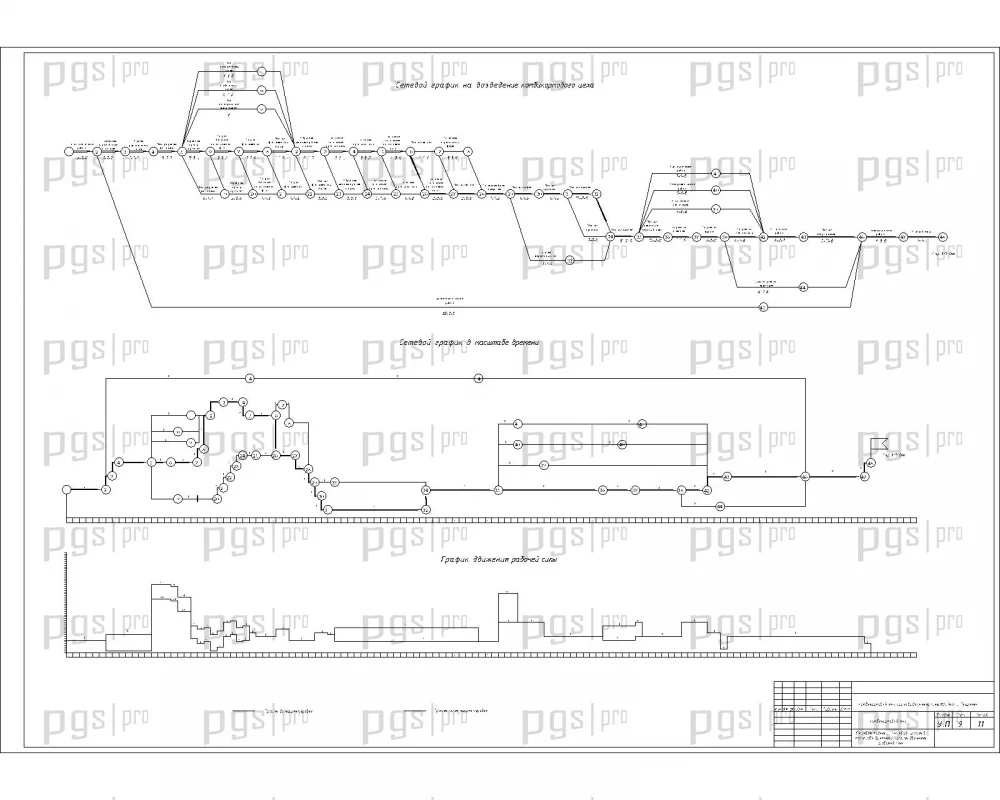

Сетевая модель и сетевой график составлены с учетом технологической последовательности работ при строительстве комбикормового цеха: работы подготовительного периода, работы основного периода строительства (устройство фундаментов, монтаж металлического каркаса, монтаж ферм покрытия, устройство сэндвич-панелей стен и кровли, отделочные работы), заключительные работы. Применяются для оптимизации критического пути строительства и сокращения общей продолжительности работ.

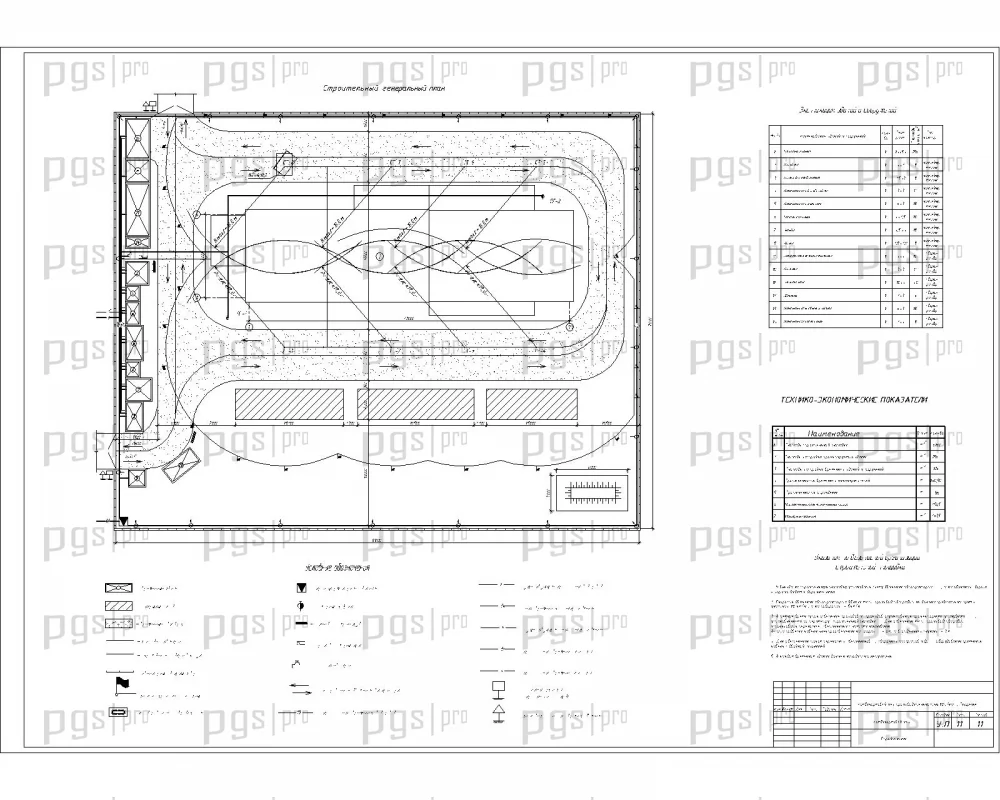

Строительный генеральный план содержит размещение временных зданий и сооружений, складских площадей, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчёт временного водоснабжения и энергоснабжения строительной площадки, проектирование складских площадей и временных зданий, технико-экономические показатели стройгенплана. Особое внимание уделено технике безопасности при монтаже металлических конструкций и работе монтажного крана.

Диплом №3059 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: комбикормовые цеха — востребованное направление в агропромышленном строительстве.
• Сложный инженерный объект: металлический каркас со стальными фермами большого пролёта, сэндвич-панели стен и кровли, два варианта фундаментов.

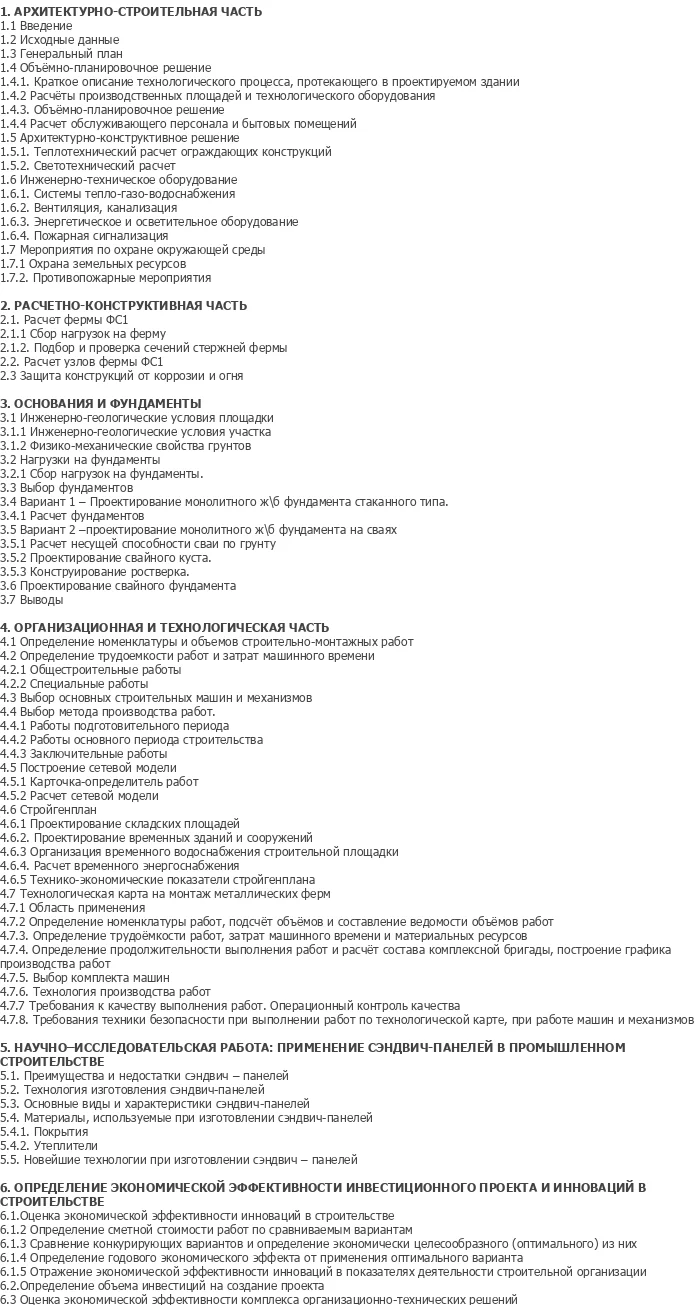

• Полная комплектация: полный комплект пояснительной записки и 11 листов графики AutoCAD и 175 листов записки MS Word— объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: стаканные и свайные фундаменты, металлические колонны и фермы, сэндвич-панели, стальные лестницы — расчёт и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монтаж металлических ферм, сетевая модель, сетевой график, строительный генплан, технико-экономические показатели.
• Научно-исследовательская работа: применение сэндвич-панелей в промышленном строительстве с анализом технологий, материалов и новейших разработок.
• Экономический раздел: оценка экономической эффективности инвестиционного проекта и инноваций в строительстве, сравнение конкурирующих вариантов.
• Ручной расчёт: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону путем пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и экологии.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №3059 по доступной цене — 4 500 рублей.
