Дипломный проект №3060 «Ремонтно-механический корпус в г. Ульяновск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для организации ремонтно-механического производства с крановым оборудованием. Проект выполнен с учетом климатических условий Ульяновской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав диплома включает полноценную пояснительную записку и комплект чертежей AutoCAD.

Проектируемый объект — одноэтажное производственное здание ремонтно-механического корпуса в городе Ульяновск, предназначенное для организации ремонтного и механического производства с крановым оборудованием. Данный ПГС дипломный проект разработан с учетом современных требований к промышленным зданиям, технологическим процессам и нормам проектирования. Здание имеет широкий пролет, что обусловлено необходимостью размещения мостовых кранов различной грузоподъемности.

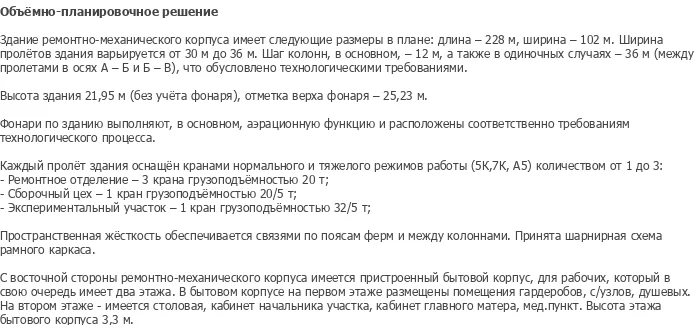

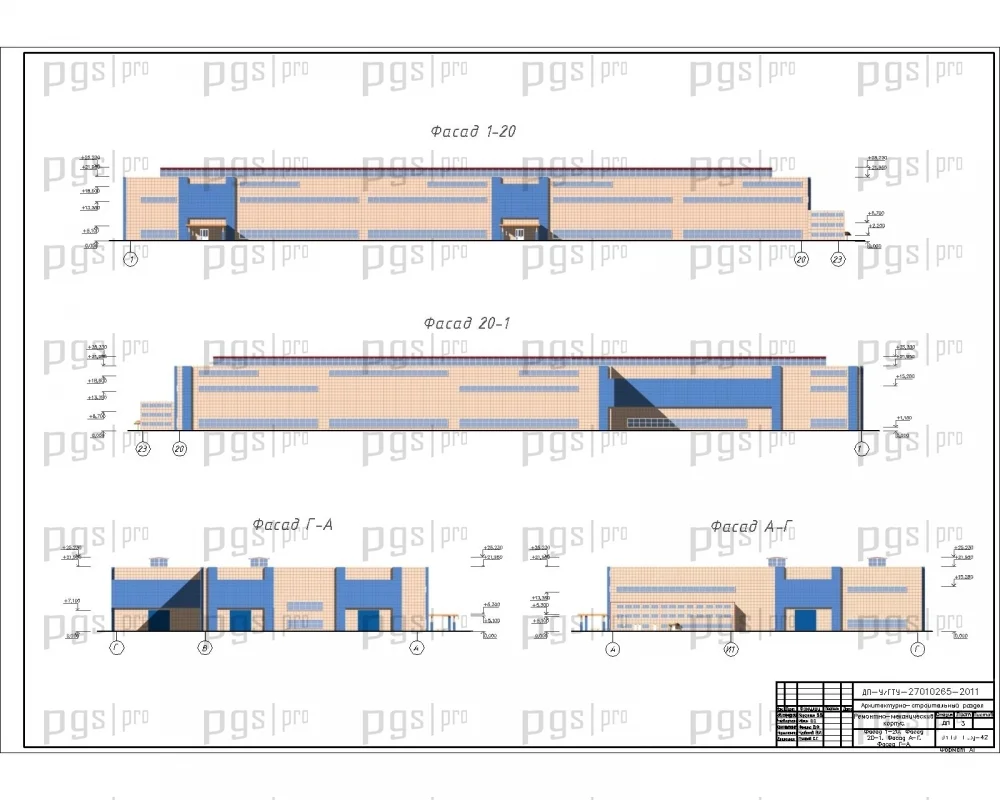

Основное производственное здание имеет длину 228 м и ширину 102 м, ширина пролетов варьируется от 30 м до 36 м, шаг колонн — 12 м, а в отдельных случаях — 6 м (между пролетами в осях А–Б и Б–В). Высота здания составляет 21,95 м без учета фонаря, отметка верха фонаря — 25,23 м. Фонари выполняют аэрационную функцию и расположены с учетом требований технологического процесса. Каждый пролет оснащен кранами нормального и тяжелого режимов работы (5К, 7К, А5) количеством от 1 до 3 штук. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3060 предлагает оптимальное соотношение цены и качества.

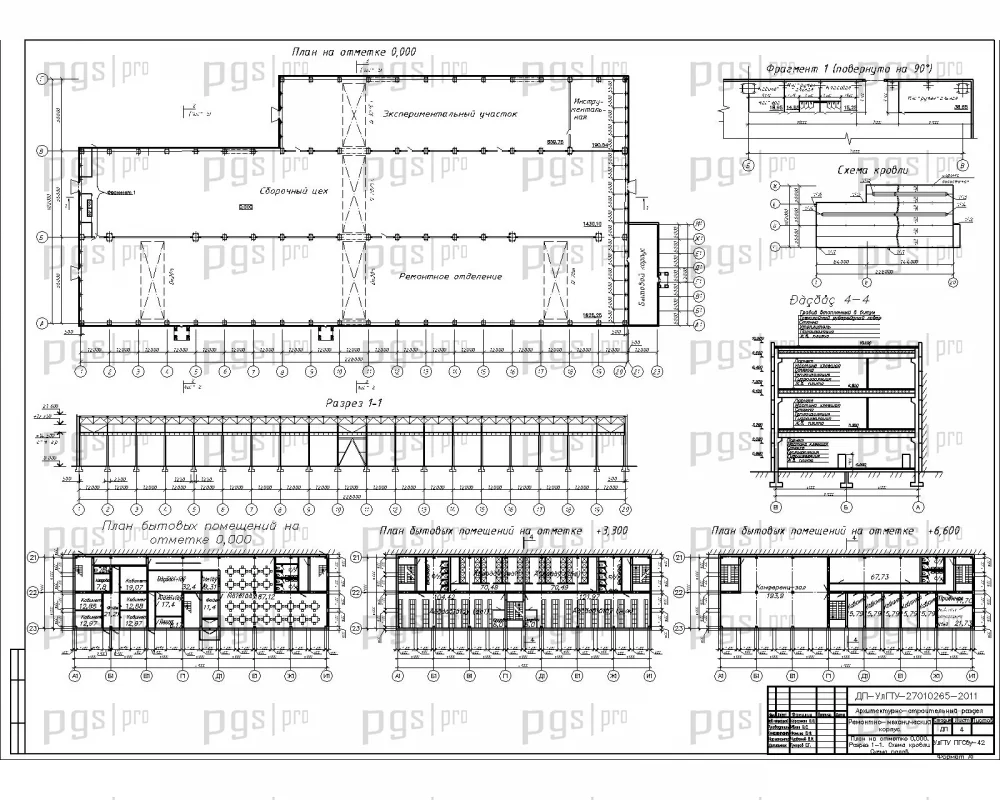

В составе производственного корпуса предусмотрены следующие отделения: ремонтное отделение (3 крана грузоподъемностью 20 т), сборочный цех (1 кран грузоподъемностью 20/5 т), экспериментальный участок (1 кран грузоподъемностью 32/5 т). С восточной стороны имеется пристроенный двухэтажный бытовой корпус для рабочих, на первом этаже которого размещены гардеробные, санузлы, душевые, а на втором — столовая, кабинет начальника участка, кабинет главного мастера, медпункт. Высота этажа бытового корпуса — 3,3 м.

Функциональное зонирование ремонтно-механического корпуса основано на технологических требованиях ремонтного производства и обеспечении рациональной организации трудовых процессов. Производственное здание имеет прямоугольную форму в плане с тремя пролетами различной ширины, что позволяет разместить оборудование и крановые механизмы с учетом грузопотоков и технологических связей.

Планировочная структура основного здания предусматривает четкое разделение производственных, вспомогательных и бытовых помещений. Производственные зоны расположены в основном объеме здания, вспомогательные помещения — в пристроенном бытовом корпусе. Внутренняя планировка обеспечивает свободное перемещение грузов, удобство обслуживания кранового оборудования и безопасность эксплуатации. Пространственная жесткость здания обеспечивается связями по поясам ферм и между колоннами, что гарантирует устойчивость конструкций при динамических нагрузках от кранов и ветровых воздействиях.

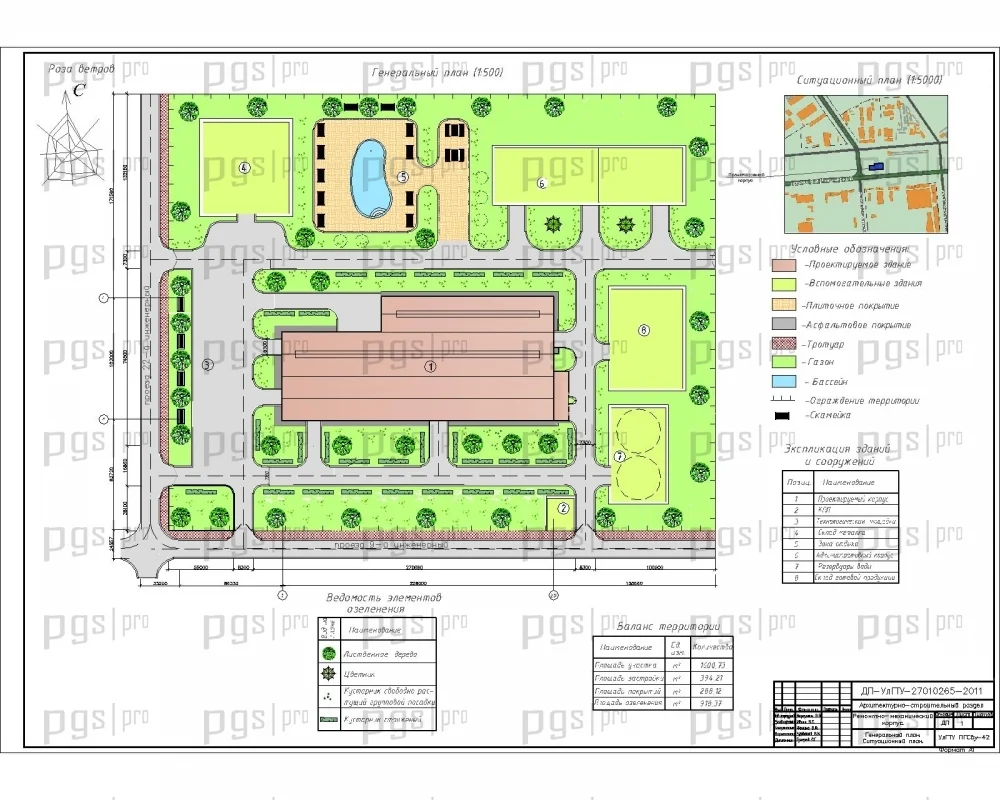

На территории предприятия предусмотрены подъездные пути, площадки для погрузочно-разгрузочных работ, озеленение и благоустройство. Генеральный план включает размещение основного производственного корпуса, вспомогательных сооружений, складских площадок, административных зданий и инженерных коммуникаций.

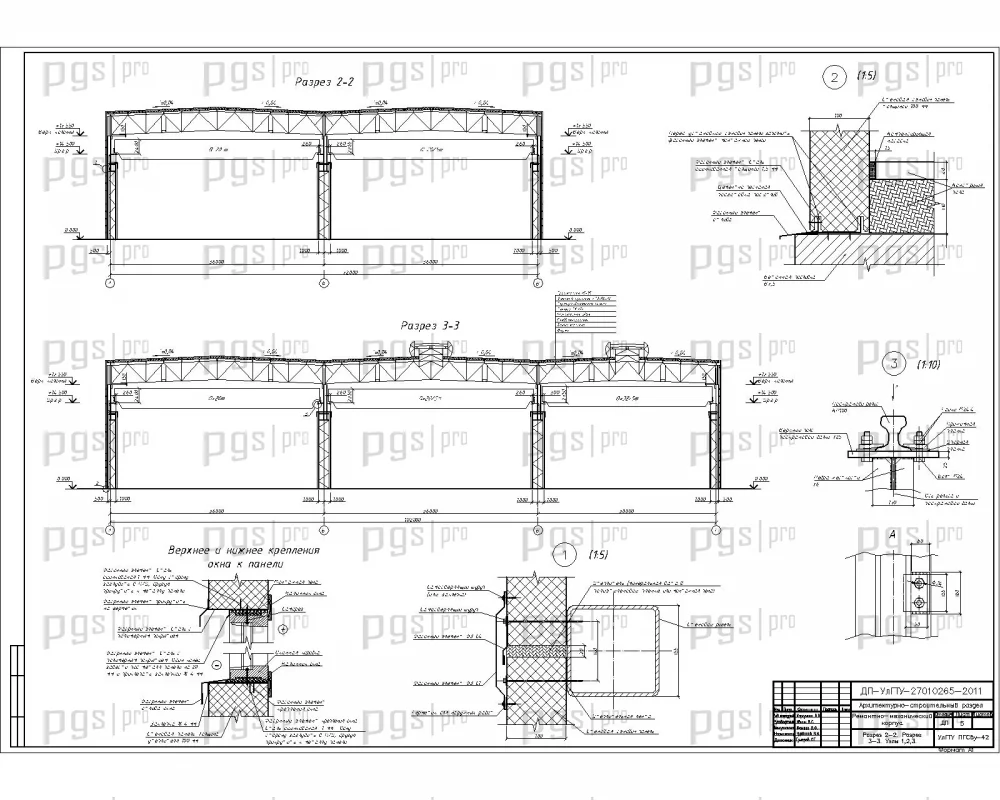

Конструктивная схема здания реализована по шарнирной схеме рамного каркаса с пространственной жесткостью, обеспечиваемой связями по поясам ферм и между колоннами. Несущими элементами являются стальные колонны, стальные двухскатные фермы покрытия, подкрановые балки и связи. Ограждающие конструкции выполнены из сэндвич-панелей, обеспечивающих необходимые теплотехнические характеристики и быстроту монтажа.

Фундаменты под колонны и стеновые панели рассчитаны на восприятие нагрузок от несущих конструкций, кранового оборудования и технологического оборудования. Покрытие здания — плоское, выполненное из стальных двухскатных ферм с укладкой на них профилированного стального настила. Кровля — плоская с фонарями, обеспечивающими естественное освещение и вентиляцию производственных помещений.

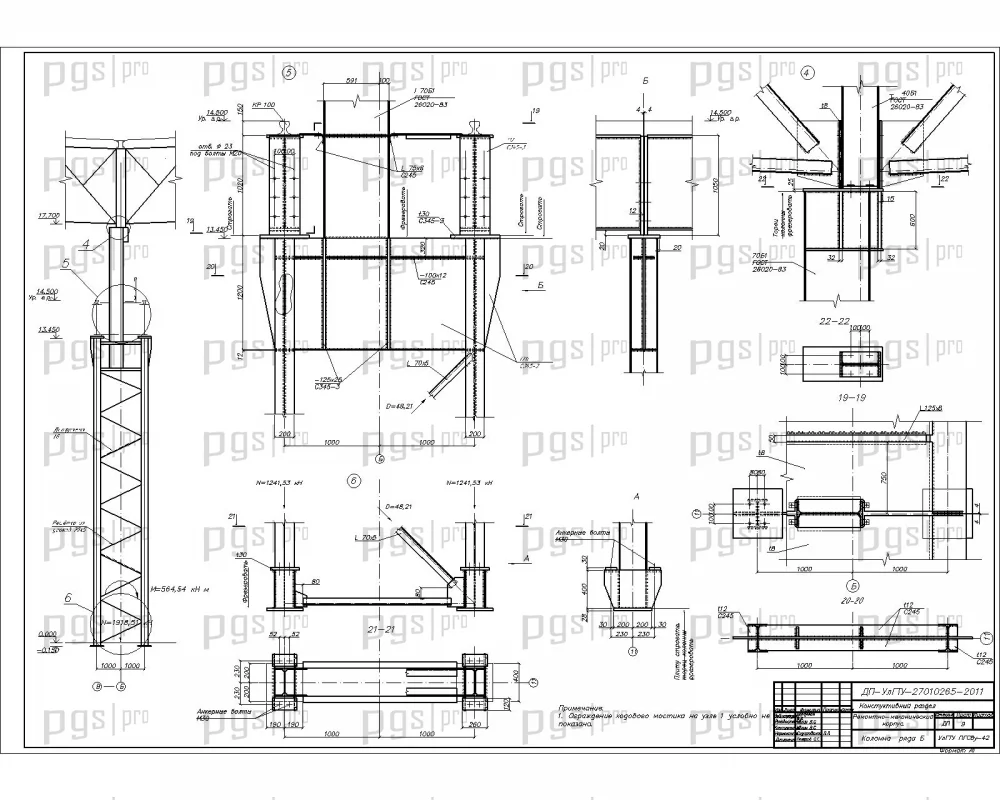

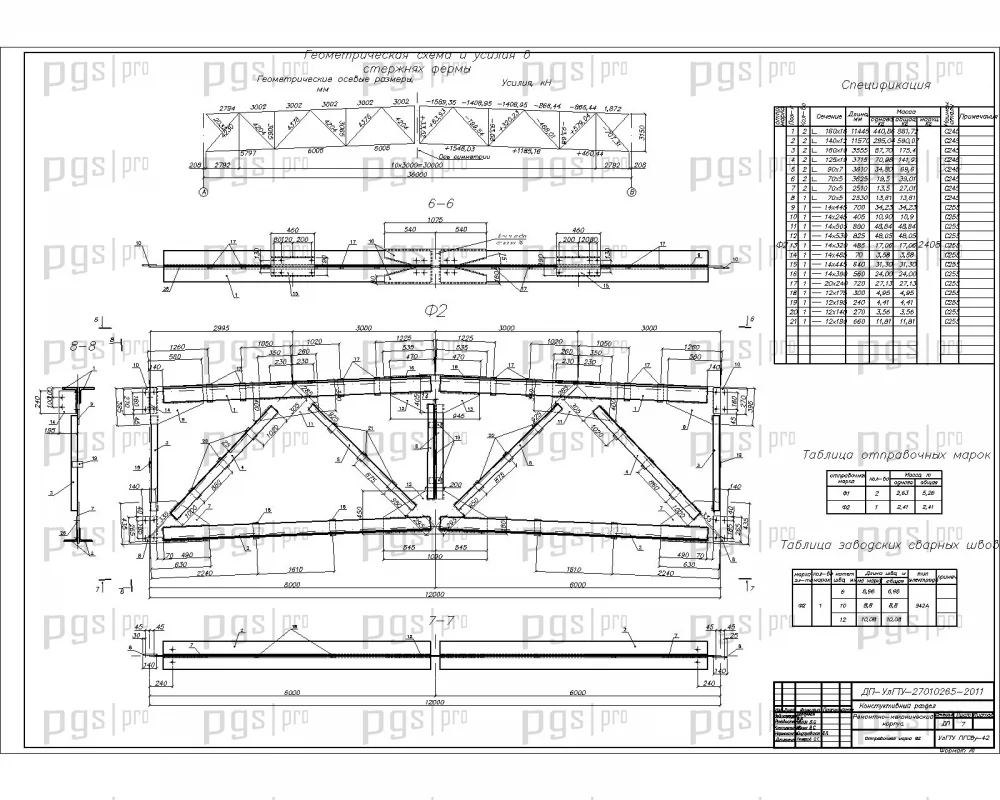

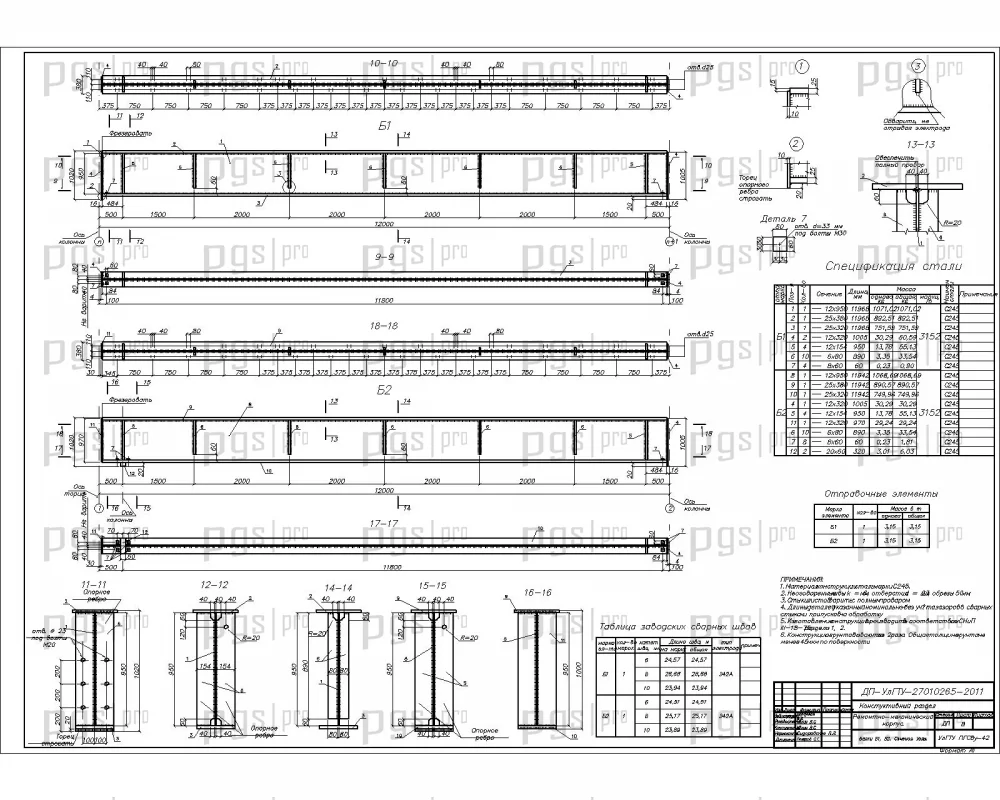

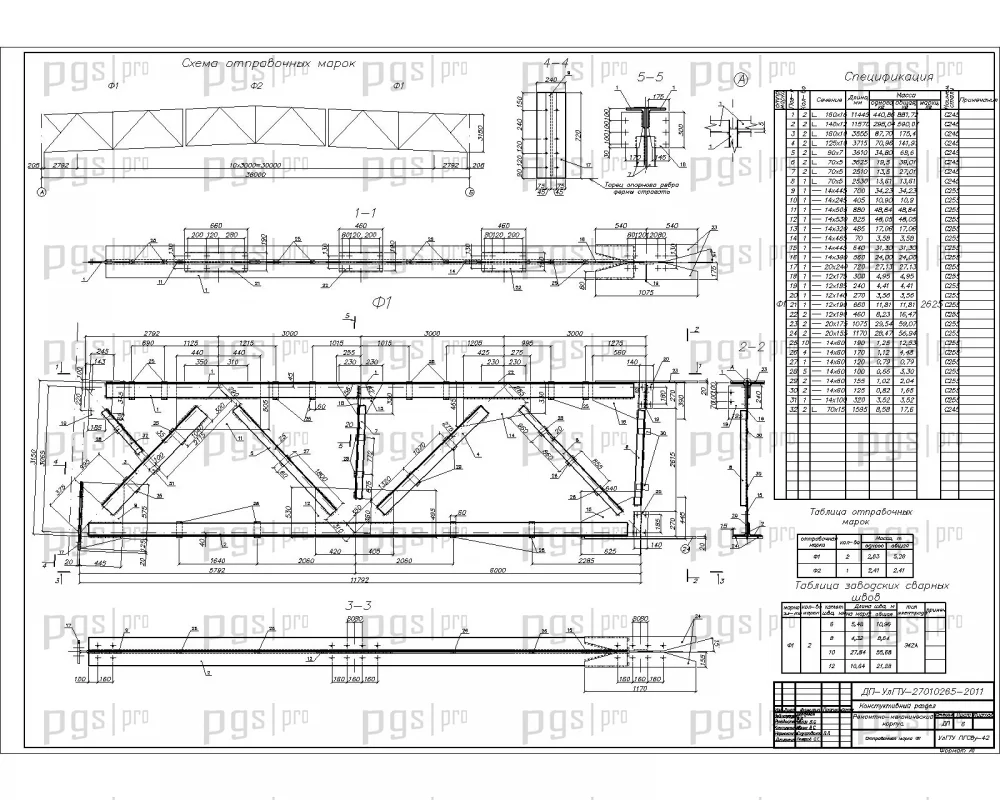

Расчетно-конструктивный раздел диплома включает статический расчет рамы каркаса, расчет и конструирование стропильной фермы (пролет А–Б), расчет и конструирование подкрановой балки, расчет средней колонны ряда Б. Все расчеты выполнены вручную в соответствии с требованиями действующих норм и стандартов. Приведены схемы загружения, эпюры усилий, подбор сечений, проверки прочности, жесткости и устойчивости элементов.

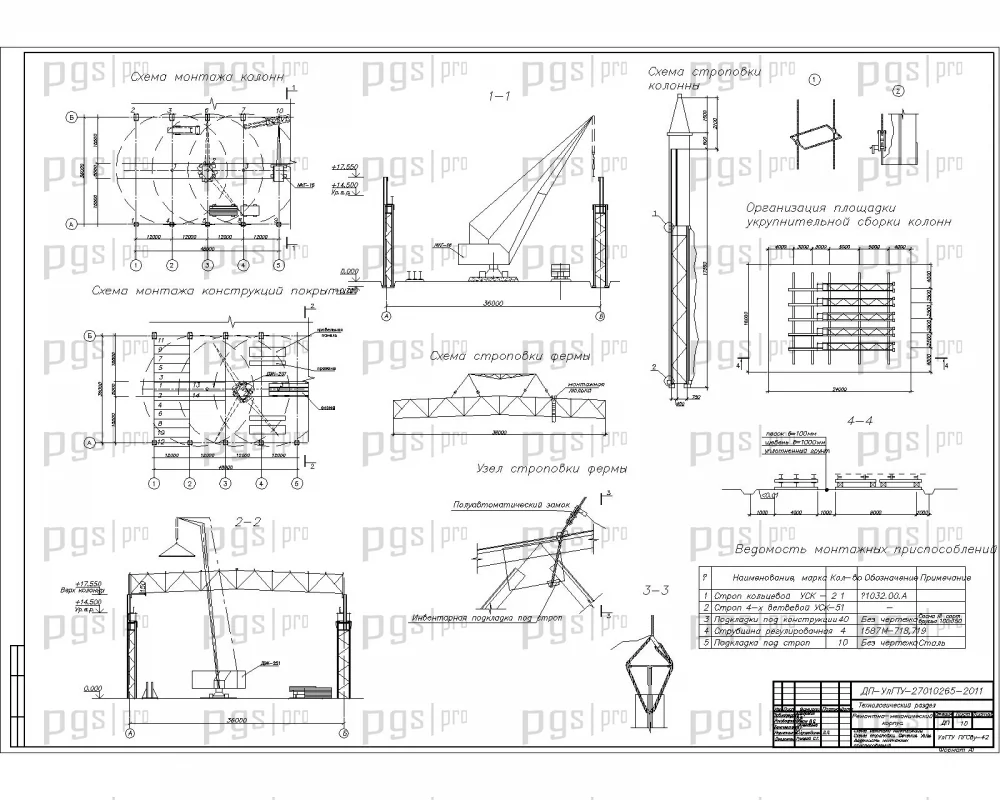

Технологическая карта на монтаж конструкций включает объемы работ, способы производства монтажа стальных колонн, ферм, подкрановых балок и связей, комплектацию машин и механизмов (автокран, бульдозер, самосвалы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж выполняется с применением автокрана с последующей проверкой геометрических параметров и затяжкой болтовых соединений.

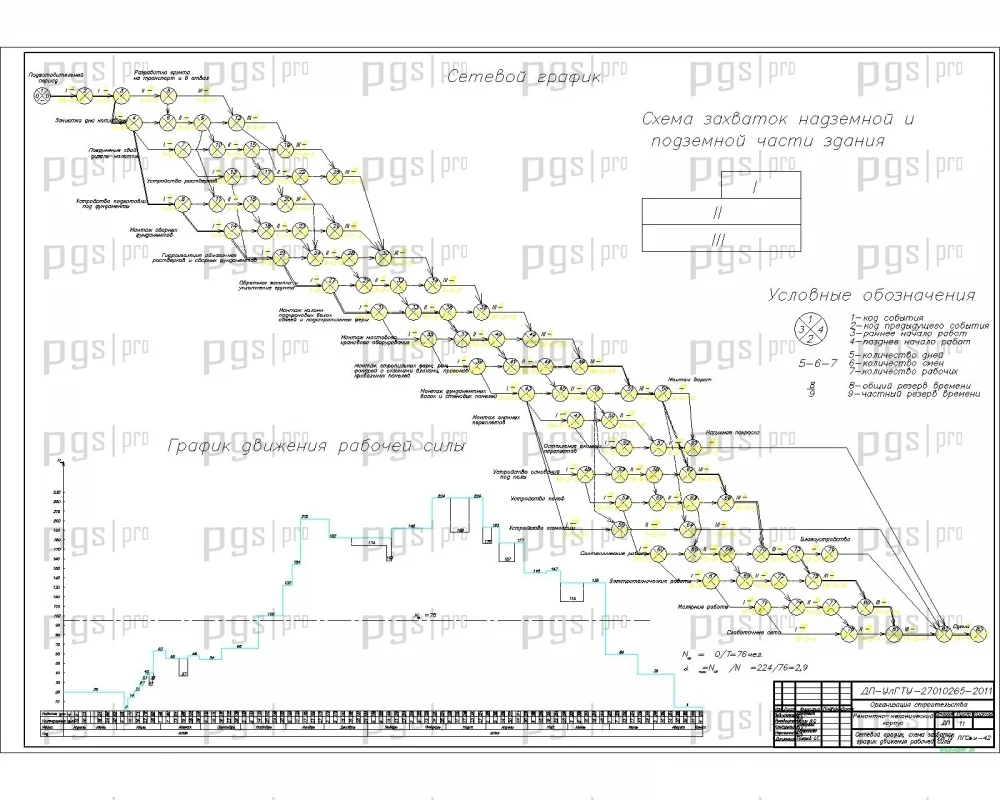

Сетевой график составлен с учетом технологической последовательности работ при строительстве: подготовительные работы, устройство фундаментов, монтаж стальных конструкций, устройство покрытия и кровли, монтаж ограждающих конструкций, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

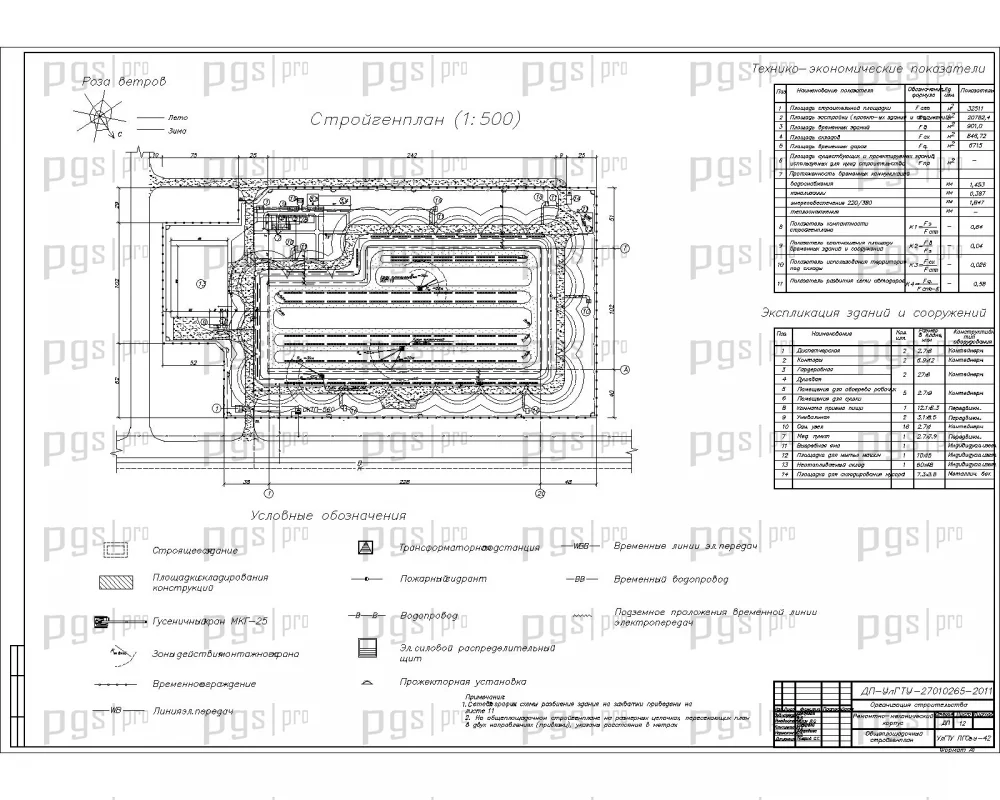

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов и конструкций, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели включают сметные расчеты, анализ себестоимости строительства, показатели трудоемкости, материалоемкости и длительности строительства. Раздел охраны труда содержит анализ опасных и вредных производственных факторов, мероприятия по обеспечению безопасности при монтаже металлических конструкций и устройстве кровли.

Диплом №3060 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование производственных зданий с крановым оборудованием — востребованное направление в промышленном строительстве.
• Сложный инженерный объект: расчет и конструирование стальных рам, ферм, подкрановых балок и колонн под тяжелые крановые нагрузки.

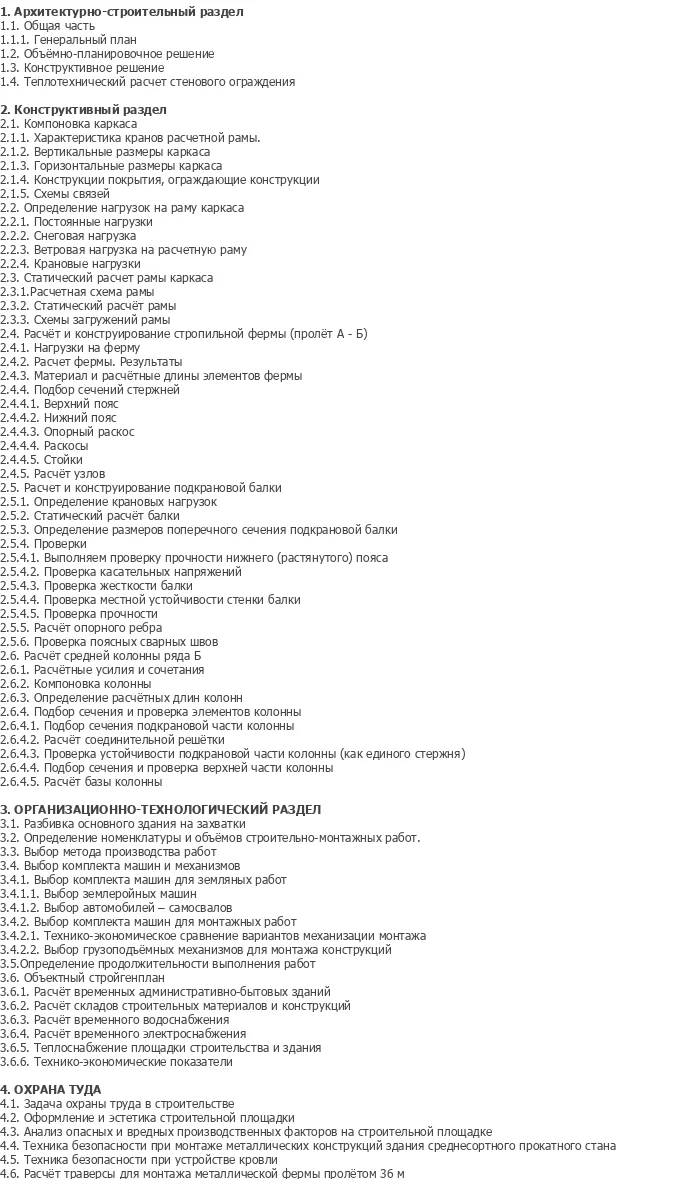

• Полная комплектация: 155 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стальной каркас, фермы, подкрановые балки, колонны, покрытие, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монтаж, сетевой график, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3060 по доступной цене — 4 500 рублей.
