Дипломный проект №3061 «Ремонтный ангар для самолёта Боинг 737-800 в г. Оренбург» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для проведения сборочно-ремонтных работ авиационной техники. Проект выполнен с учетом климатических условий Оренбургской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект графической и текстовой документации, необходимый для успешной защиты.

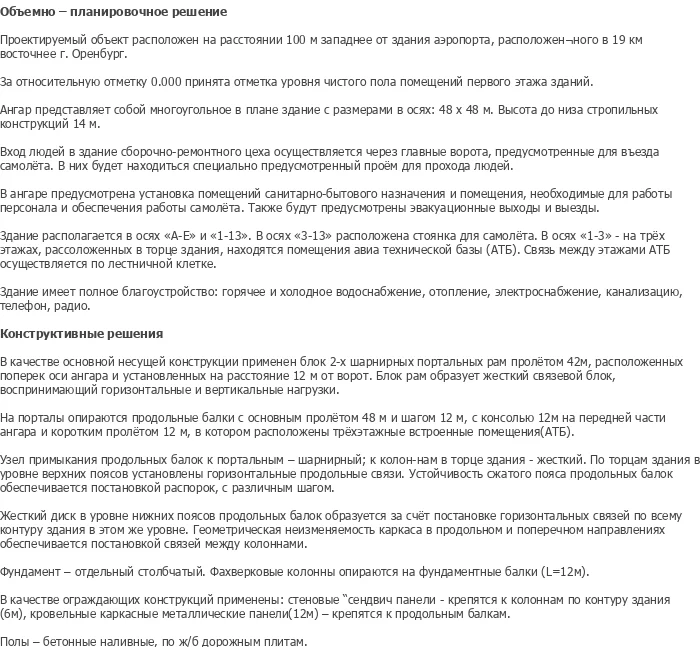

Проектируемый объект — ремонтный ангар для самолёта Боинг 737-800, расположенный на расстоянии 100 м западнее от здания аэропорта в 19 км восточнее г. Оренбург. Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям авиационной отрасли, обеспечивающим сборочно-ремонтные работы и техническое обслуживание воздушных судов. Ангар представляет собой многоугольное в плане здание с размерами в осях 48 × 48 м и высотой до низа стропильных конструкций 14 м.

За относительную отметку 0.000 принята отметка уровня чистого пола помещений первого этажа здания. Вход людей в здание сборочно-ремонтного цеха осуществляется через главные ворота, предусмотренные для въезда самолёта, в которых имеется специально предусмотренный проём для прохода людей. В ангаре предусмотрена установка помещений санитарно-бытового назначения и помещений, необходимых для работы персонала и обеспечения работы самолёта. Также предусмотрены эвакуационные выходы и выезды.

Здание располагается в осях «А-Е» и «1-13». В осях «3-13» расположена стоянка для самолёта. В осях «1-3» — на трёх этажах, расположенных в торце здания, находятся помещения авиационно-технической базы (АТБ). Связь между этажами АТБ осуществляется по лестничной клетке. Здание имеет полное благоустройство: горячее и холодное водоснабжение, отопление, электроснабжение, канализацию, телефон, радио. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3061 предлагает оптимальное соотношение цены и качества.

Функциональные связи в здании решены с учетом специфики авиационного производства и требований к технологическим процессам обслуживания воздушных судов. Планировочная структура ангара базируется на четком разделении зон: основной производственный объём для размещения самолёта, вспомогательные помещения АТБ на трёх этажах в торцевой части, санитарно-бытовые помещения для персонала.

Основной пролёт ангара обеспечивает свободное маневрирование самолёта Боинг 737-800 с размахом крыльев и необходимым технологическим пространством. В торцевой части здания в осях «1-3» размещены трёхэтажные встроенные помещения авиационно-технической базы, включающие кабинеты инженерно-технического персонала, помещения для хранения инструментов и оборудования, санитарно-бытовые помещения. Связь между этажами АТБ осуществляется по лестничной клетке. В здании предусмотрены эвакуационные выходы и выезды для обеспечения безопасности персонала и быстрого реагирования в аварийных ситуациях.

Ангар имеет полное благоустройство, включающее горячее и холодное водоснабжение, отопление, электроснабжение, канализацию, телефонную связь и радио. Вход в здание для персонала организован через специальный проём в главных воротах, предусмотренных для въезда самолёта. Архитектурный облик здания формируется плоской кровлей и фасадными стеновыми сэндвич-панелями, обеспечивающими современный внешний вид и необходимые теплотехнические характеристики.

В качестве основной несущей конструкции применен блок 2-х шарнирных портальных рам пролётом 42 м, расположенных поперёк оси ангара и установленных на расстоянии 12 м от ворот. Блок рам образует жёсткий связевой блок, воспринимающий горизонтальные и вертикальные нагрузки. На порталы опираются продольные балки с основным пролётом 48 м и шагом 12 м, с консолью 12 м на передней части ангара и коротким пролётом 12 м, в котором расположены трёхэтажные встроенные помещения АТБ.

Узел примыкания продольных балок к портальным — шарнирный; к колоннам в торце здания — жёсткий. По торцам здания в уровне верхних поясов установлены горизонтальные продольные связи. Устойчивость оскатного пояса продольных балок обеспечивается постановкой распорок с различным шагом. Жёсткий диск в уровне нижних поясов продольных балок образуется за счёт постановки горизонтальных связей по всему контуру, за исключением зоны ворот. Геометрическая неизменяемость каркаса в продольном и поперечном направлениях обеспечивается постановкой связей между колоннами.

Фундамент — отдельный столбчатый. Фахверковые колонны опираются на фундаментные балки длиной 12 м. В качестве ограждающих конструкций применены стеновые сэндвич-панели, крепящиеся к колоннам по контуру здания (6 м), и кровельные каркасные металлические панели (12 м), крепящиеся к продольным балкам. Полы — бетонные наливные, по ж/б дорожным плитам. Данный проект 2 этажного жилого дома по конструктивной сложности сопоставим с рассматриваемым объектом благодаря разнообразию применяемых конструктивных решений.

В технологической части проекта представлена схема монтажа стеновых и кровельных панелей, а также схема монтажа ферм и прогонов и схема монтажа колонн и связей. Технологические карты содержат объёмы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж металлических конструкций выполняется с применением автокрана с последующей проверкой геометрических параметров и затяжкой болтовых соединений.

Календарный график производства работ составлен с учетом технологической последовательности монтажа: устройство фундаментов, монтаж колонн и связей, монтаж портальных рам, укладка продольных балок, монтаж стеновых и кровельных панелей, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчёт численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Технико-экономические показатели включают сметную стоимость объекта, стоимость строительных работ, выработку на одного рабочего, строительный объём здания и нормативную продолжительность строительства.

Диплом №3061 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: авиационное строительство и производственные здания — востребованное направление в современном строительстве.
• Сложный инженерный объект: большепролётное здание с металлическим каркасом и уникальными технологическими требованиями.

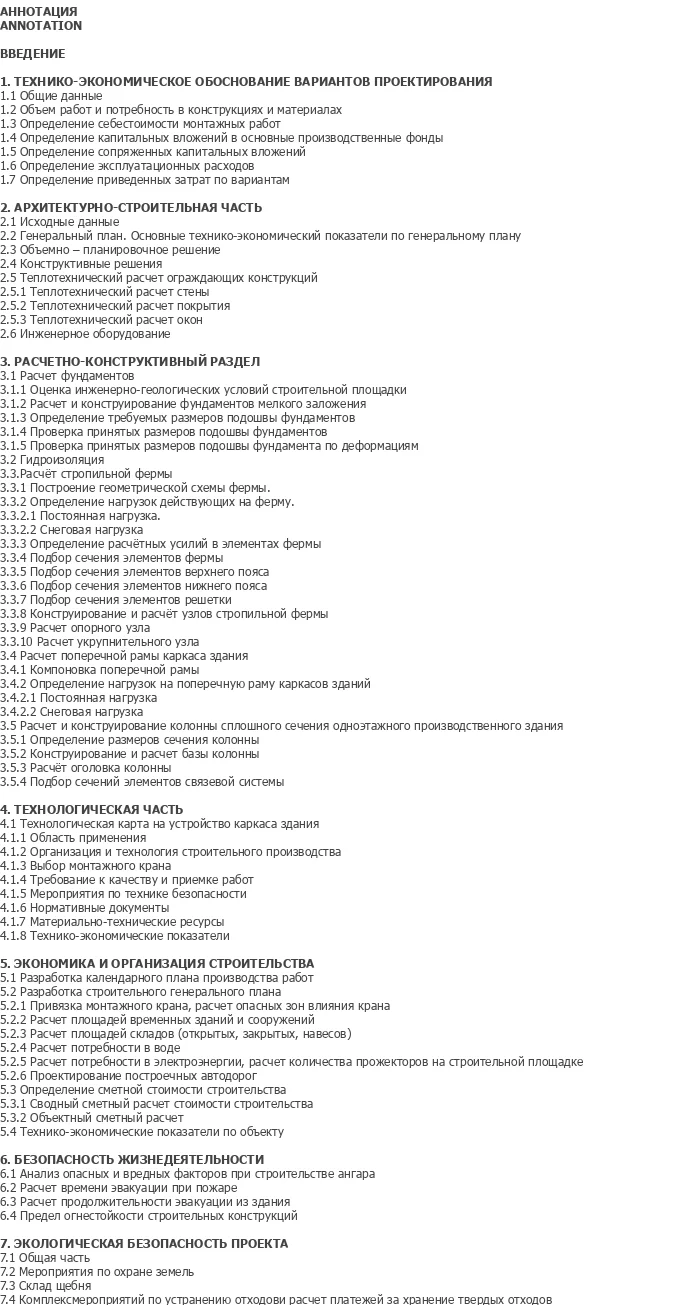

• Полная комплектация: 138 листов пояснительной записки и 10 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, металлический каркас, стеновые и кровельные панели, связи и распорки — расчёт и конструирование всех основных элементов.
• Практическая направленность: технологические карты на монтаж, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчёт: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №3061 по доступной цене — 6 000 рублей.
