Дипломный проект №3063 «Ангар для самолетов Superjet 100 в г. Иркутск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для размещения и технического обслуживания воздушных судов типа Superjet-100. Проект выполнен с учетом климатических условий Иркутской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект графической и текстовой документации, необходимый для успешной защиты.

Проектируемый объект — ангар для самолетов Superjet-100, расположенный в городе Иркутск. Данный ПГС дипломный проект разработан с учетом современных требований к авиационным производственным зданиям, обеспечивающим размещение, техническое обслуживание и ремонт воздушных судов. Ангар представляет собой одноэтажное здание с большепролётным металлическим каркасом, предназначенное для размещения двух самолётов с возможностью маневрирования и проведения технических операций.

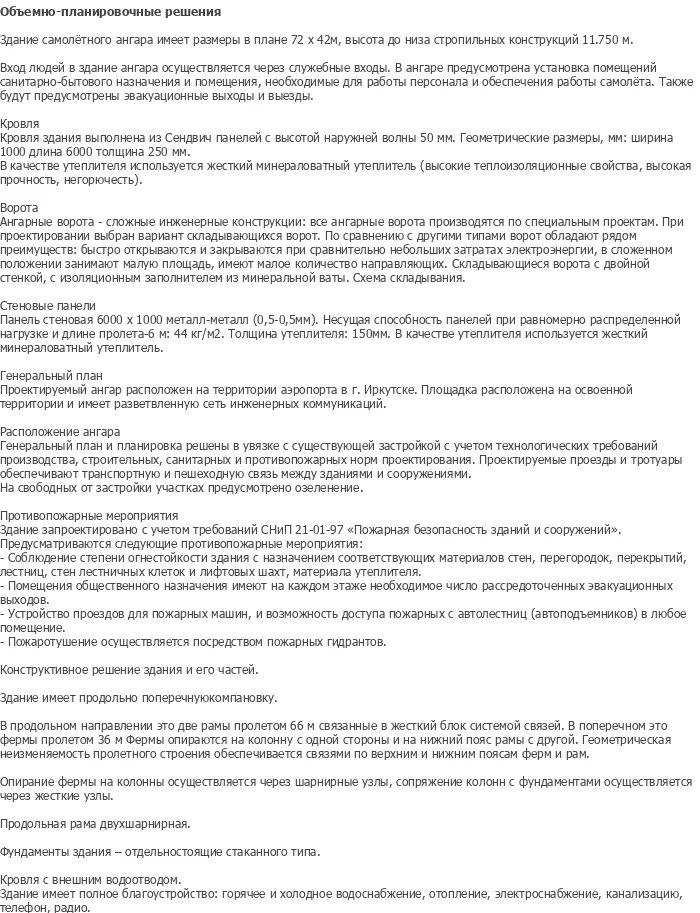

Здание имеет габаритные размеры 73,6 м в длину и 43,5 м в ширину при высоте 16,0 м. Ангар представляет собой две рамы пролётом 66 м, связанные в жёсткий блок системой связей. Для работы персонала и обеспечения работы самолётов предусмотрены помещения санитарно-бытового назначения. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий авиационной отрасли. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3063 предлагает оптимальное соотношение цены и качества.

Проект выполнен с учетом сейсмичности и климатических особенностей региона Иркутска, включая низкие температуры и значительные снеговые нагрузки. Расчёт конструкций выполнен в программном комплексе SCAD, что обеспечивает высокую точность и надёжность проектных решений. Данный проект 2 этажного жилого дома по сложности конструктивных решений сопоставим с рассматриваемым объектом благодаря детальному расчёту всех несущих элементов.

Функциональные связи в здании решены с учетом специфики авиационного производства и требований к технологическим процессам обслуживания воздушных судов. Планировочная структура ангара базируется на размещении основного производственного объёма для двух самолётов Superjet-100 с обеспечением необходимого технологического пространства для маневрирования и проведения ремонтных работ.

Основной пролёт ангара составляет 66 м, что обеспечивает свободное размещение воздушных судов с учётом размаха крыльев и длины фюзеляжа. В здании предусмотрены ворота для въезда самолётов, а также помещения санитарно-бытового назначения для персонала. На плане на отметке +1.500 отражены размещение основных технологических зон, вспомогательных помещений и коммуникаций. Архитектурный облик здания формируется фасадами из трёхслойных сэндвич-панелей синего цвета, обеспечивающих современный внешний вид и необходимые теплотехнические характеристики для условий Иркутской области.

Генеральный план предусматривает размещение ангара на территории аэродрома с учётом подъездных путей, площадок для стоянки воздушных судов и инженерных коммуникаций. Ситуационный план отражает привязку объекта к существующей инфраструктуре аэропорта и транспортным сетям города Иркутск.

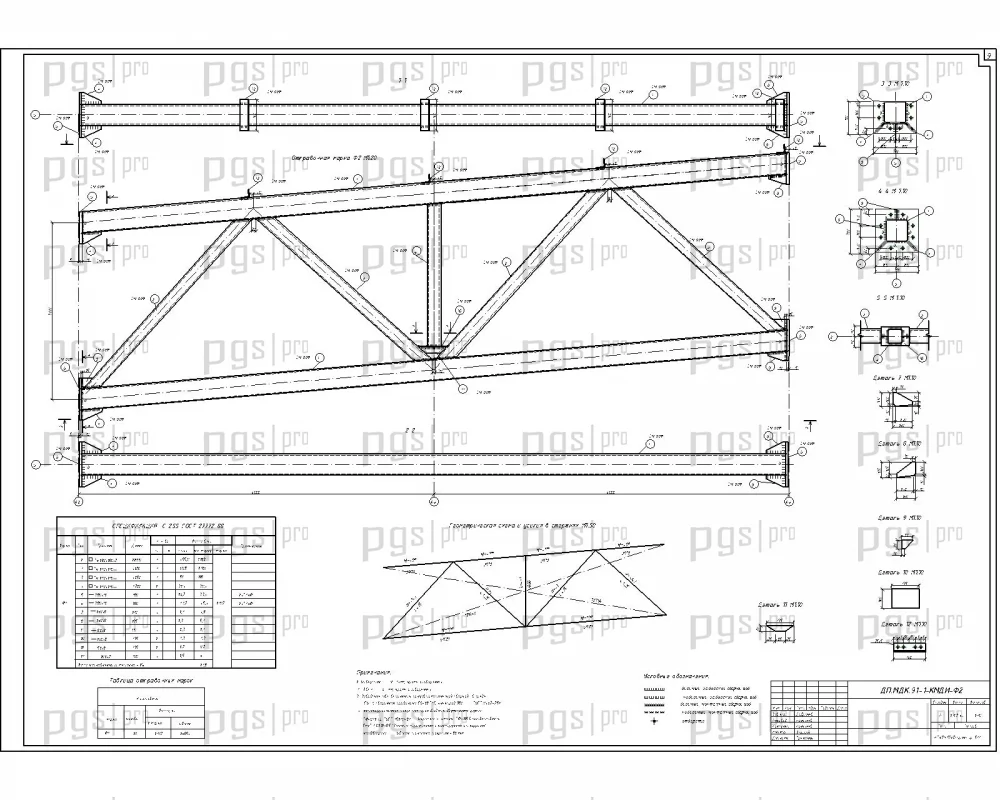

Каркас здания выполнен из металлоконструкций с продольно-поперечной компоновкой. Ангар представляет собой две рамы пролётом 66 м, связанные в жёсткий блок системой связей. Основные несущие элементы — портальные рамы, фермы, колонны, ригели, прогоны и фахверковые стойки. Расчёт всех конструктивных элементов выполнен в программном комплексе SCAD с последующей проверкой сечений стержней по заводским нормам.

Фундаменты — железобетонные отдельно стоящие стаканного типа, обеспечивающие надёжную опору металлических колонн и восприятие вертикальных и горизонтальных нагрузок. Наружные стены выполнены из трёхслойных панелей типа «Сэндвич», обеспечивающих высокие теплоизоляционные свойства и быстроту монтажа. Кровля — трёхслойные панели типа «Сэндвич», укладываемые на металлические фермы и прогоны.

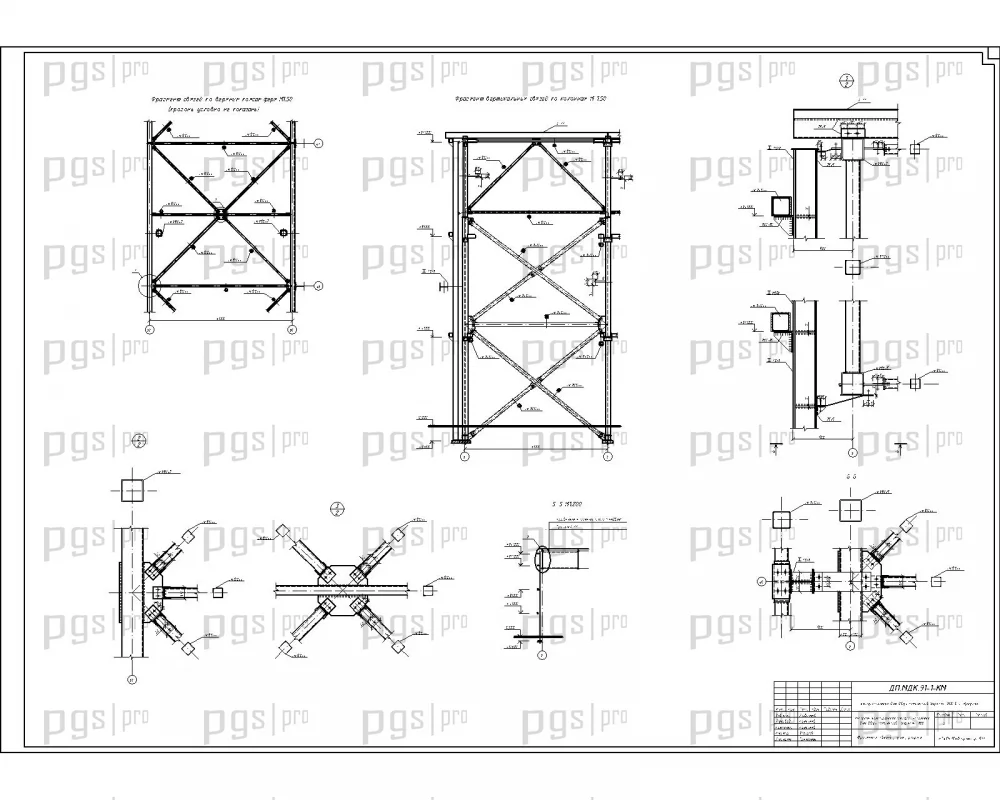

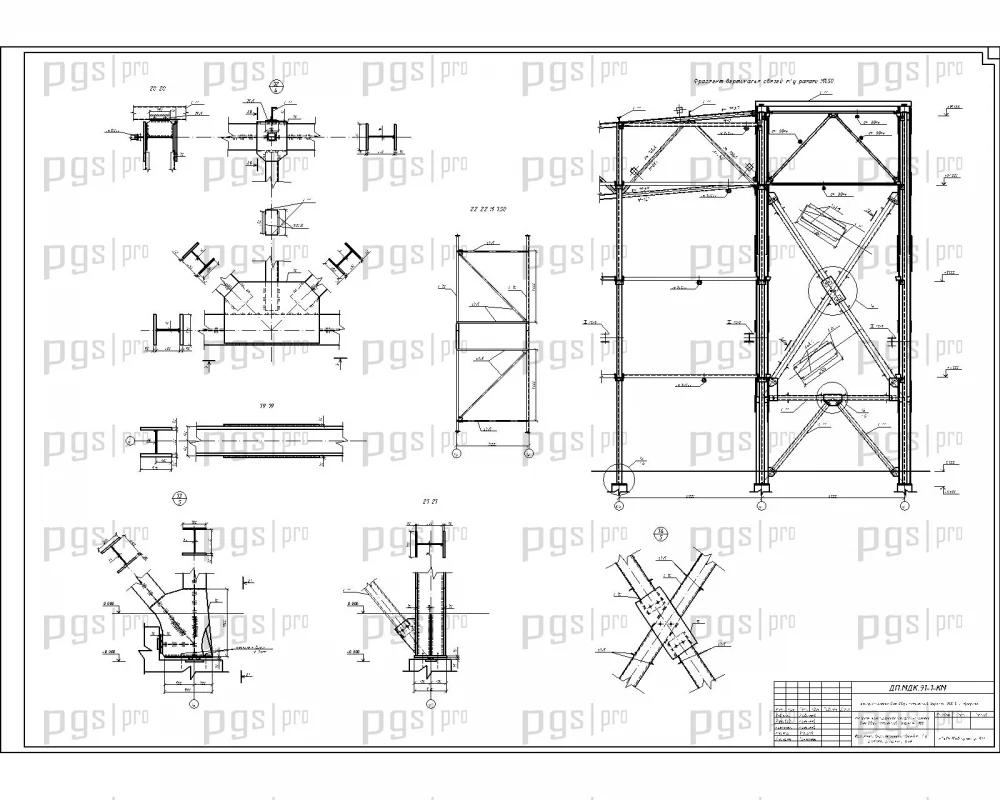

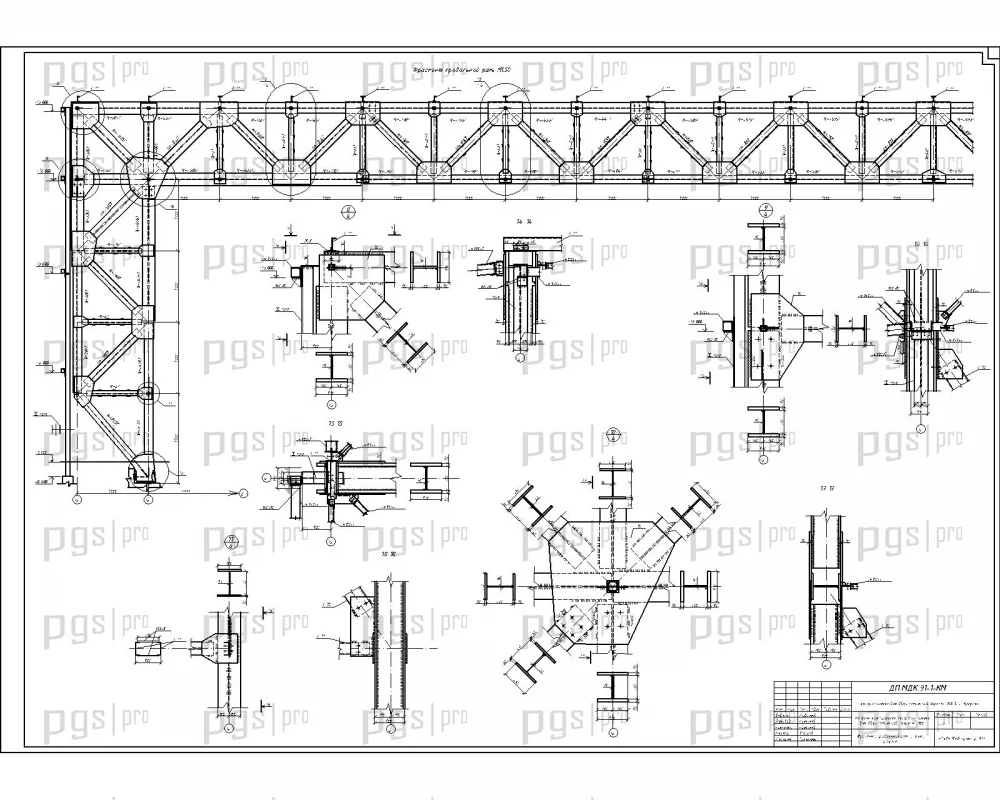

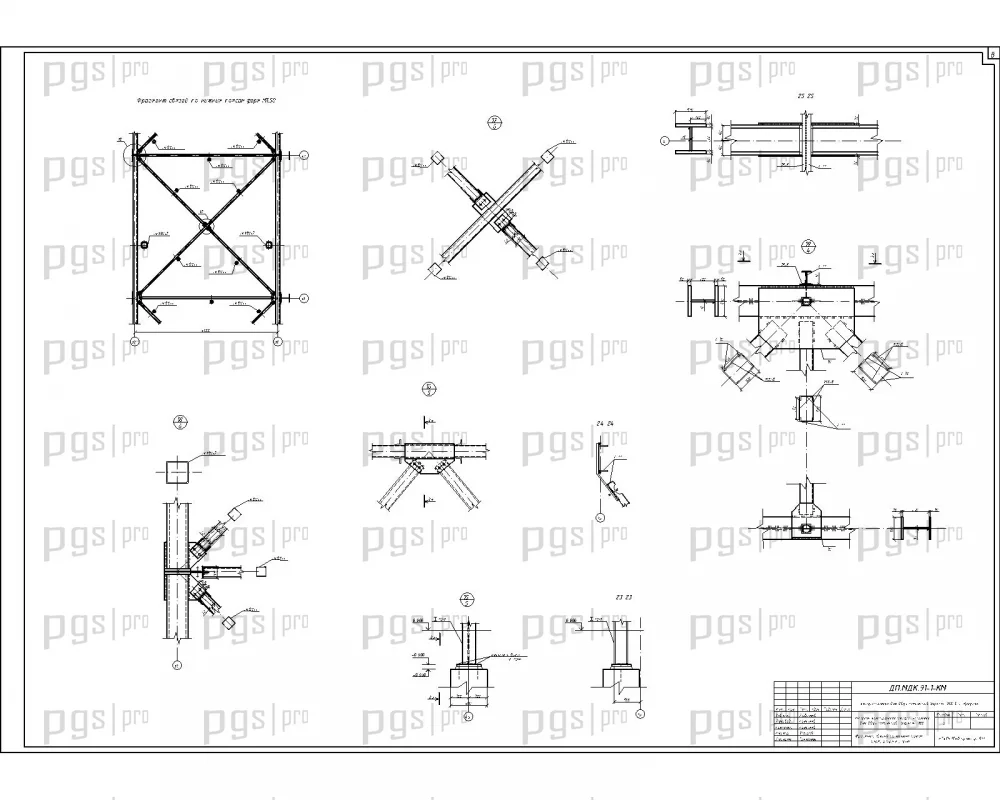

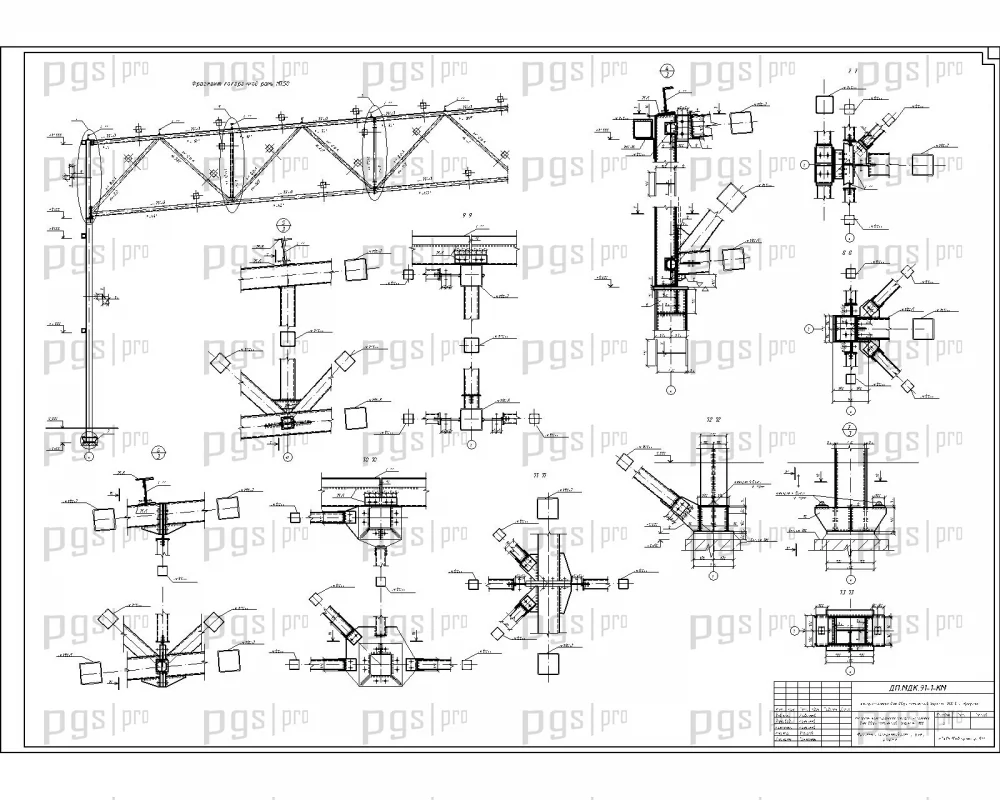

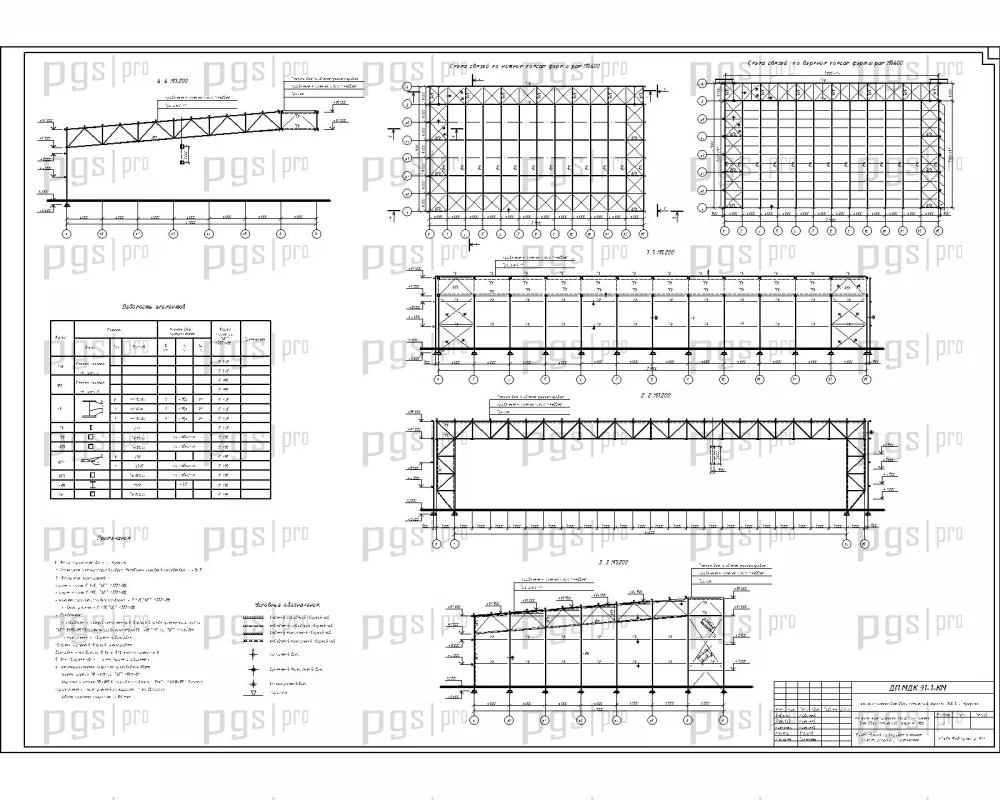

В проекте детально проработаны узлы примыкания ферм к колоннам, расчёт баз колонн, подбор сечений анкерных болтов, расчёт фланцевых соединений и рамных узлов. Система связей по верхним и нижним поясам ферм обеспечивает пространственную жёсткость каркаса и устойчивость отдельных элементов. Вертикальные связи воспринимают горизонтальные нагрузки от ветра и снега, распределяя их между несущими рамами.

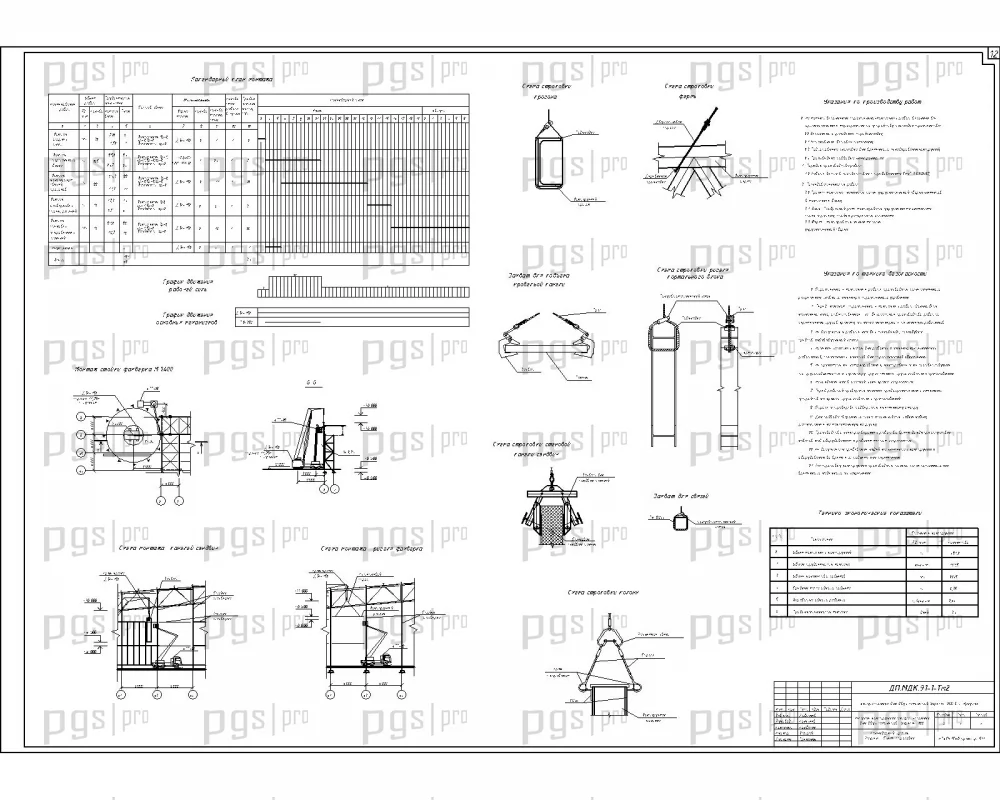

В технологической части проекта представлена технологическая карта на монтаж конструкций, включающая подсчёт объёмов монтажных работ, ведомость грузозахватных приспособлений и монтажной оснастки, описание технологии монтажа и подбор крана по техническим характеристикам. Монтаж выполняется в следующей последовательности: монтаж ригеля блока портальных рам, монтаж стойки блока портальных рам, монтаж фермы, монтаж колонны, монтаж прогона, монтаж стойки фахверка.

Технология изготовления металлических конструкций включает расчёт площадей завода, расчёт трудоёмкости изготовления по заводским нормам, выбор способа сборки, сварки и окраски конструкций, а также мероприятия по защите металлических конструкций от коррозии. Отгрузка и транспортировка металлоконструкций на строительную площадку организована с учётом габаритов и массы элементов.

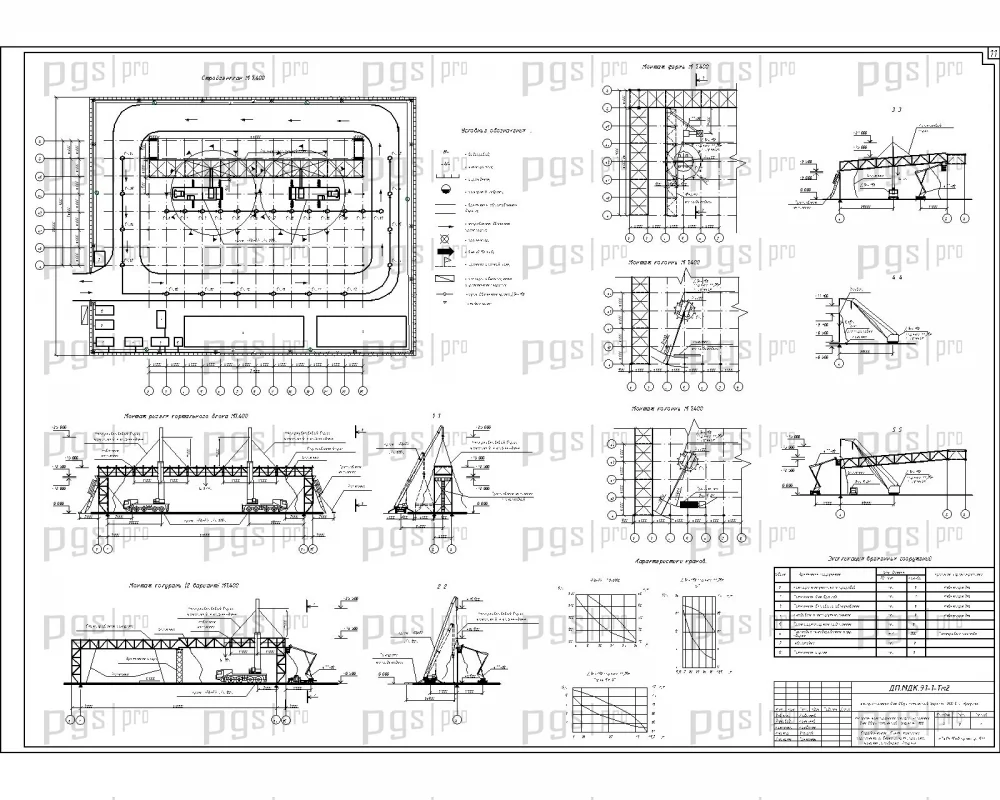

Строительный генплан и схемы монтажа содержат размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана и коммуникаций. Выполнен расчёт численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Технико-экономические показатели включают производственную калькуляцию, расчёт строительного хозяйства и сметно-финансовый расчёт.

Диплом №3063 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Современный расчётный комплекс: расчёт конструкций выполнен в программном комплексе SCAD — соответствует требованиям современной проектной практики.
• Большепролётная структура: пролёт 66 м с металлическим каркасом — сложный и востребованный инженерный объект.

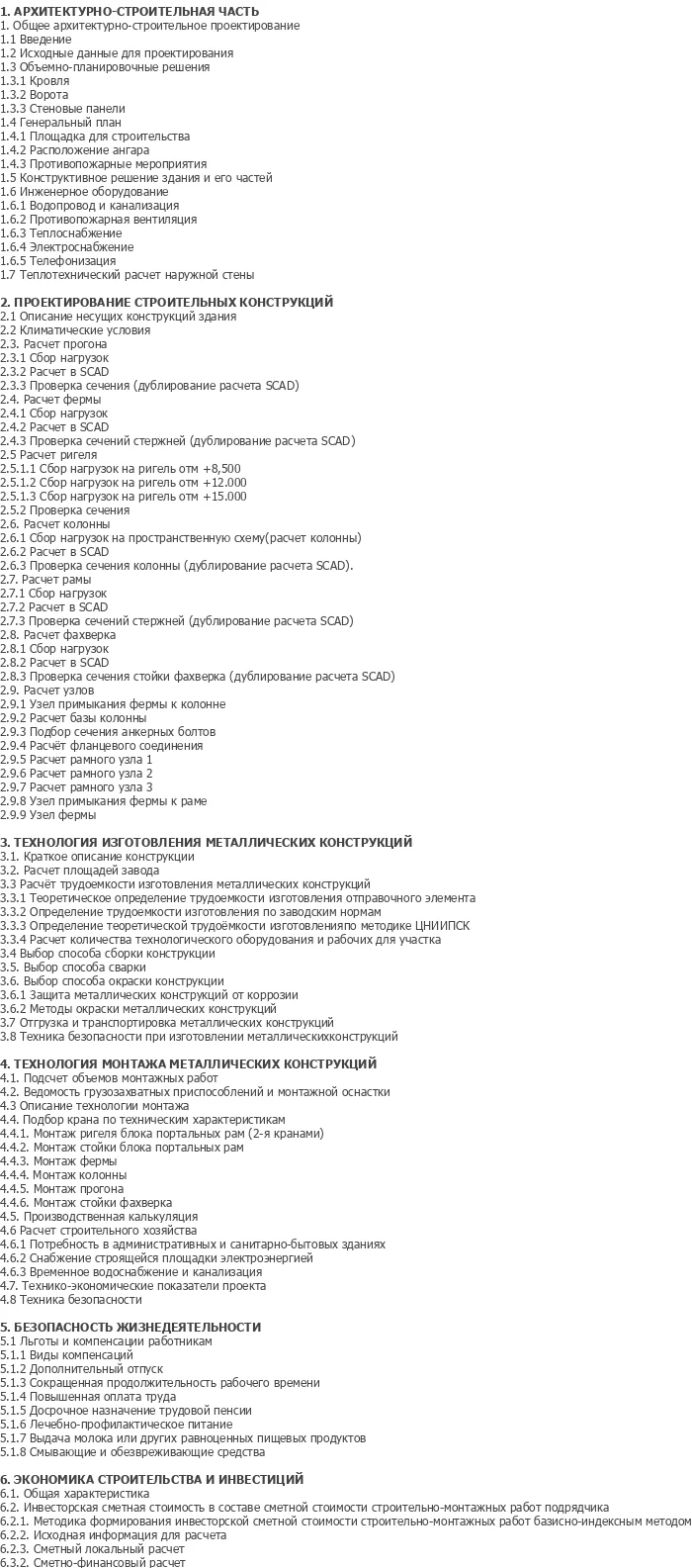

• Полная комплектация: 153 листа пояснительной записки и 12 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, портальные рамы, фермы, колонны, прогоны, связи, фахверк — расчёт и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монтаж, план сборочно-сварочного цеха, строительный генплан, технико-экономические показатели.
• Детальная проработка узлов: фрагменты поперечных и продольных рам, узлы примыкания, фланцевые соединения, анкерные болты.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, безопасности жизнедеятельности и экономике строительства.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №3063 по доступной цене — 5 000 рублей.
