Дипломный проект №3065 «Главный корпус ГРЭС в г. Челябинске» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий энергетического назначения и предназначен для размещения машинного отделения и административно-бытового корпуса (АБК) Челябинской ГРЭС. Проект выполнен с учетом климатических условий Челябинской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет студентам скачать проект и использовать его как основу для собственной дипломной работы.

Проектируемый объект — главный корпус ГРЭС в городе Челябинск, включающий машинное отделение и административно-бытовой корпус (АБК). Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям энергетического назначения, энергоэффективности и функциональности. Здание делится на две части: машинное отделение одноэтажное и АБК четырехэтажный. В здании предусмотрено полное благоустройство: горячее и холодное водоснабжение, отопление, электроснабжение, канализация, телефон и радио. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию энергетических объектов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3065 предлагает оптимальное соотношение цены и качества.

Габаритные размеры здания составляют 168,0 м в длину, 53,0 м в ширину и 29,25 м в высоту до низа стропильных конструкций. В здании предусмотрена установка помещений санитарно-бытового назначения и помещений, необходимых для работы персонала и обеспечения работы оборудования главного корпуса Челябинской ГРЭС. Также предусмотрены эвакуационные выходы и выезды. Вход людей в здание корпуса осуществляется через служебные входы.

Конструктивное решение здания и его частей основано на поперечной компоновке с металлическим каркасом. Пролеты машинного отделения обслуживаются мостовыми кранами с различными зонами действия. Геометрическая неизменяемость пролетного строения обеспечивается связями по верхним и нижним поясам ферм и колонн. Опирание стропильных ферм на колонны осуществляется через шарнирные узлы, сопряжение колонн с фундаментами — через жесткие узлы.

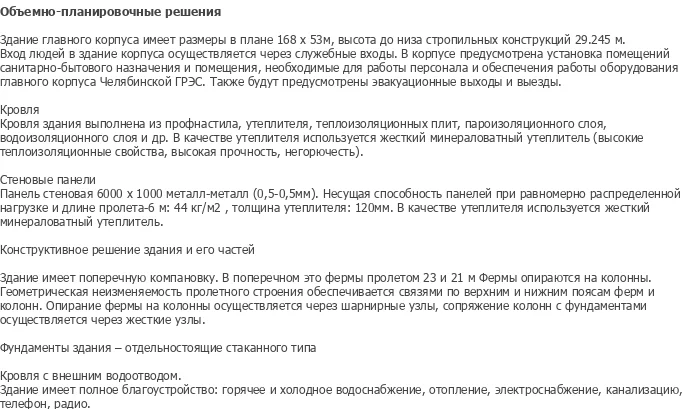

Объемно-планировочное решение объекта сформировано исходя из технологической целесообразности, окружающей градостроительной ситуации на площадке, сохранения благоприятных условий, а также с учетом требований компактности размещения объекта в условиях сформированного земельного участка. Обязательным условием проектирования является соблюдение всех действующих градостроительных норм, в том числе санитарно-гигиенических и противопожарных.

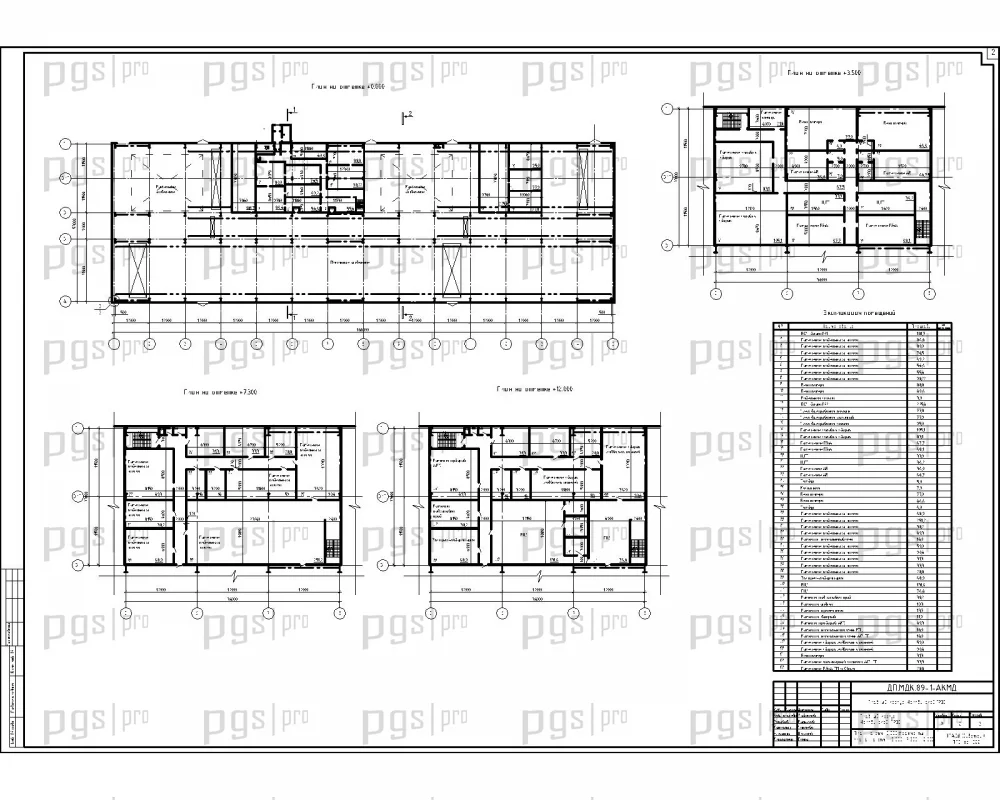

За нулевую отметку принята отметка чистого пола первого этажа здания, соответствующая абсолютной отметке для производственного корпуса 76,60 м. Планы здания выполнены на отметках +0,000, +3,500, +7,300 и +12,000, что отражает многоуровневую структуру АБК и одноуровневое машинное отделение. В корпусе предусмотрена установка помещений санитарно-бытового назначения и помещений, необходимых для работы персонала и обеспечения работы оборудования главного корпуса Челябинской ГРЭС.

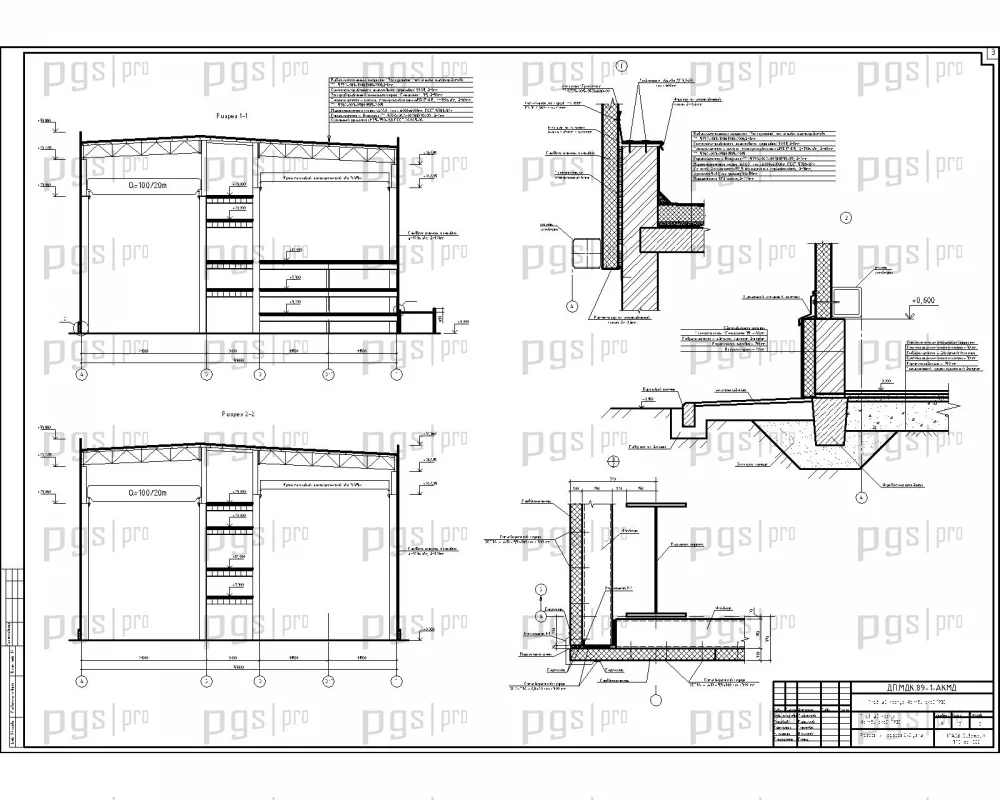

В здании предусмотрены эвакуационные выходы и выезды. Вход людей в здание корпуса осуществляется через служебные входы. Освещение внутренних помещений обеспечивается через оконные проемы. Размеры и расположение оконных проемов по высоте различны в зависимости от функционального назначения помещений. Кровля здания выполнена из профнастила, утеплителя, теплоизоляционных плит, пароизоляционного слоя, водоизоляционного слоя и др. В качестве утеплителя используется жесткий минераловатный утеплитель с высокими теплоизоляционными свойствами, высокой прочностью и негорючестью.

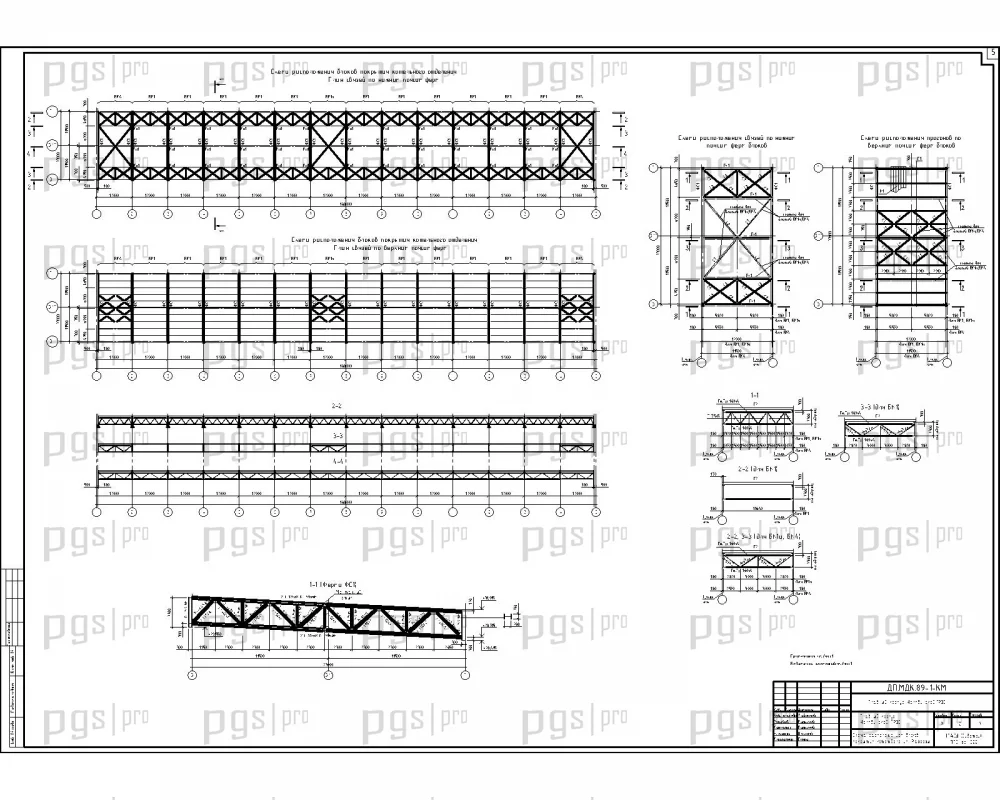

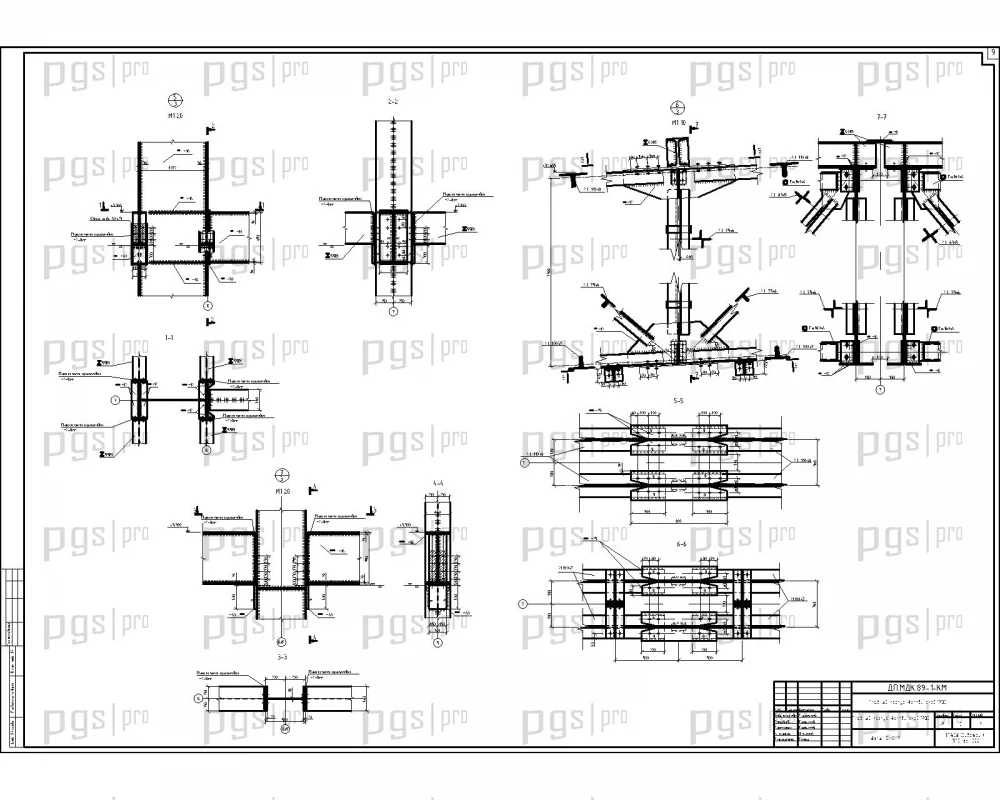

Каркас зданий: производственного корпуса и здания АБК решен по рамно-связевой схеме. Колонны выполнены из металлического двутаврового профиля. Колонны жестко сопряжены с основанием фундамента. Между колоннами по цифровым и буквенным осям производственного корпуса находятся стропильные фермы и балки двутаврового профиля. Схема сопряжения их с колоннами принята шарнирной. В здании АБК балки двутаврового и швеллерного сечения, схема сопряжения к колоннам и балок между собой — шарнирная. Перекрытия из железобетонной плиты по профнастилу, который укладывается на балки перекрытия.

Фундаменты: здания железобетонные отдельно стоящие стаканного типа, под металлические колонны. Все фундаменты запроектированы из бетона класса B20, F75. Фундаменты выполнять по бетонной подготовке B7,5 толщиной 100 мм. Поверхности фундаментов, соприкасающихся с грунтом, подлежат обмазке холодной битумной мастикой Техномаст ТУ 5775-018-17925162-2004 за два раза.

Стены: наружные стены производственной части выполнены из сэндвич-панелей (с утеплителем минеральной ваты) толщиной 120 мм. Внутренние противопожарные перегородки и стены (EI5, EI45 и REI45) выполняются из силикатного кирпича толщиной 120 мм и сэндвич-панелей толщиной 100 мм и 120 мм. Внутренние перегородки из листов ГВЛ (ГВЛВ) толщиной 100 мм, закрепленных на каркасе из металлического профиля толщиной 75 мм (в качестве шумоизоляции минераловатный утеплитель толщиной 50 мм). Технические помещения в АБК разделены перегородками из газобетонных блоков марки D 500.

Кровля: производственная зона и АБК — беспрогонная конструкция кровли. По верхнему поясу стропильных ферм и балкам покрытия в производственном здании и балкам покрытия в АБК укладывается профилированный настил по 2-х пролетной схеме по буквенным осям. Состав кровельного пирога включает профнастил, пароизоляцию, утеплитель, гидроизоляцию. Кровля с внешним водоотводом.

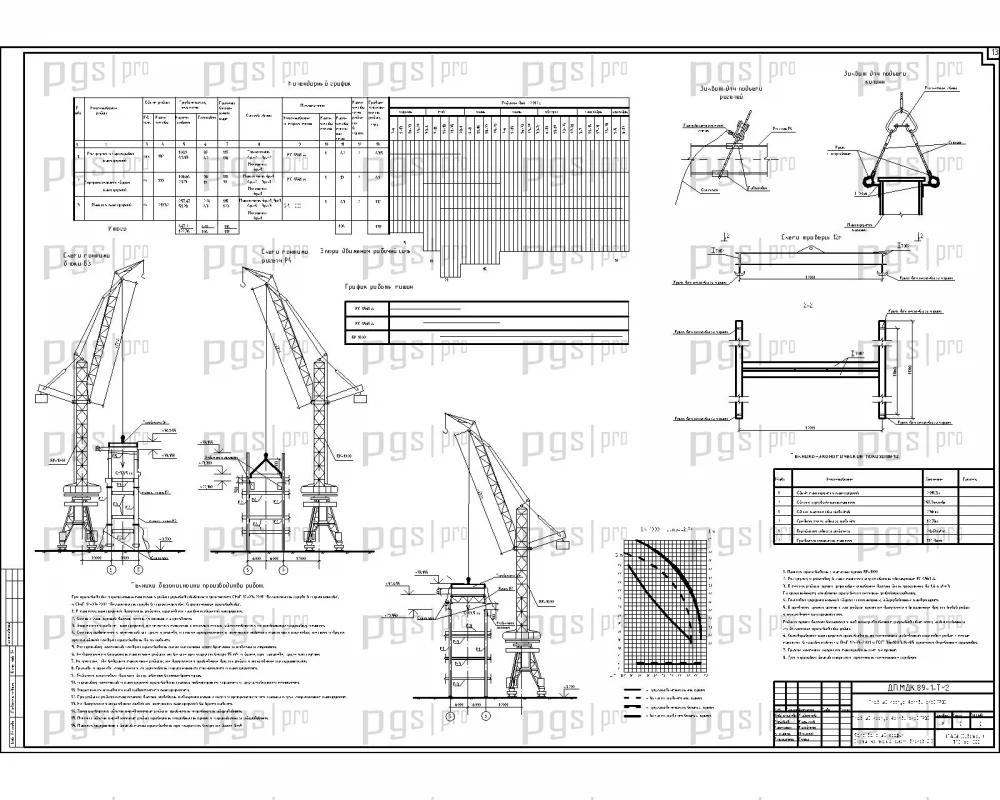

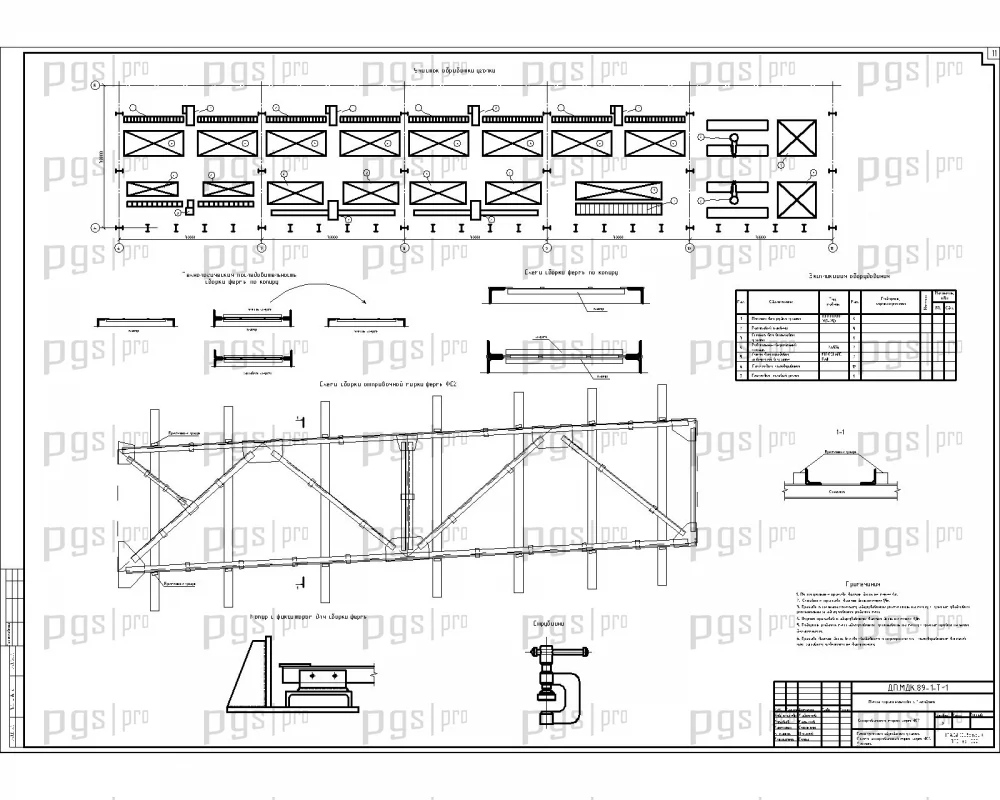

Технологическая карта на монтажные работы включает объемы работ, способы производства монтажа металлического каркаса, комплектацию машин и механизмов (автокран, монтажные приспособления), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж выполняется с применением автокрана с последующей сваркой соединений и защитой от коррозии. Геометрическая неизменяемость каркасов зданий обеспечивается жесткой заделкой колонн на опорах, системами горизонтальных и вертикальных связей, а также жесткими дисками перекрытий в здании АБК.

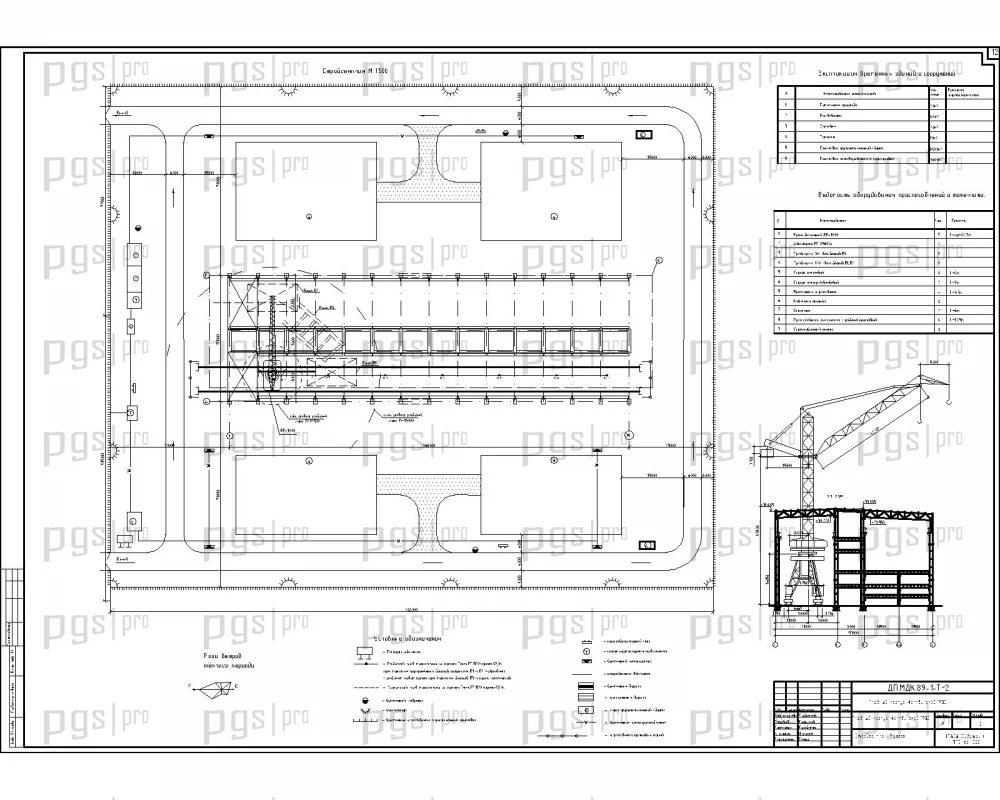

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели включают сметную стоимость объекта, стоимость строительно-монтажных работ, сметную стоимость 1 м² общей площади здания, выработку на одного рабочего в день, нормативную и расчетную продолжительность строительства, коэффициент использования основных фондов. Расчеты выполнены в соответствии с методикой формирования ИСС СМР базисно-индексным методом.

Диплом №3065 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Современная конструктивная схема: металлический рамно-связевой каркас с расчетом в программном комплексе SCAD Office.
• Сложный инженерный объект: комбинированное здание ГРЭС с различной этажностью и конструктивными решениями для машинного отделения и АБК.

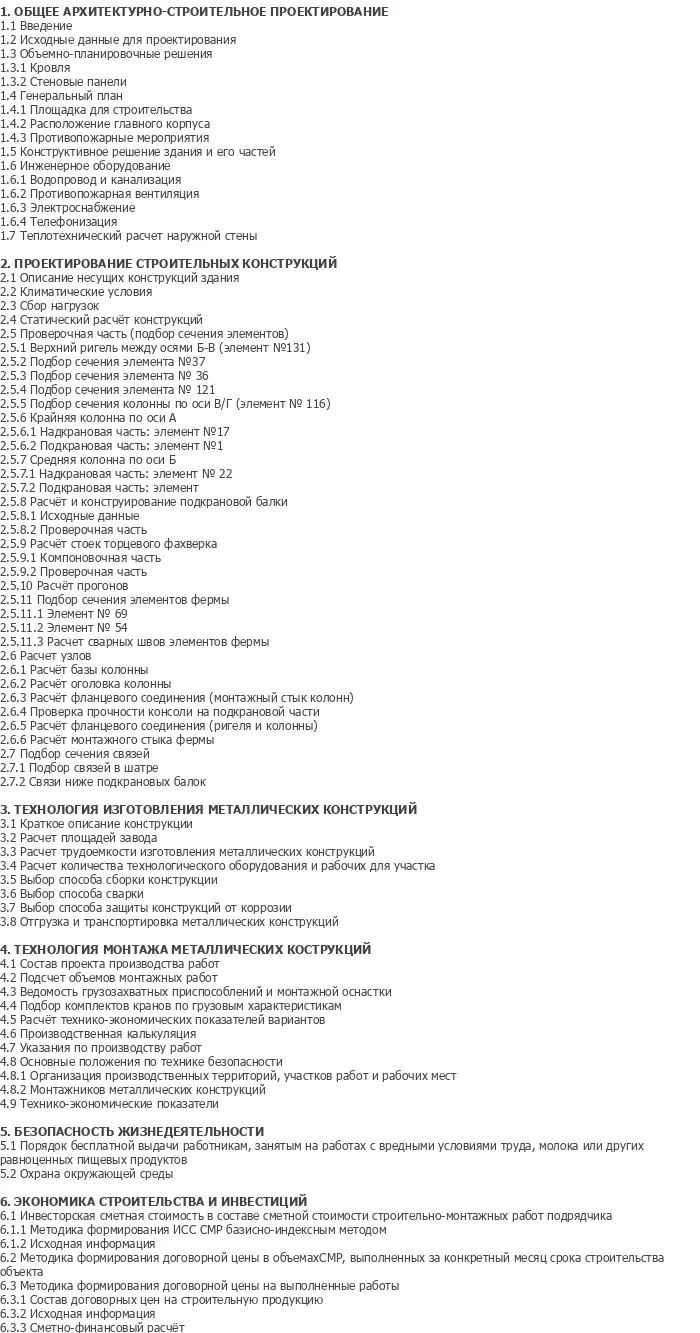

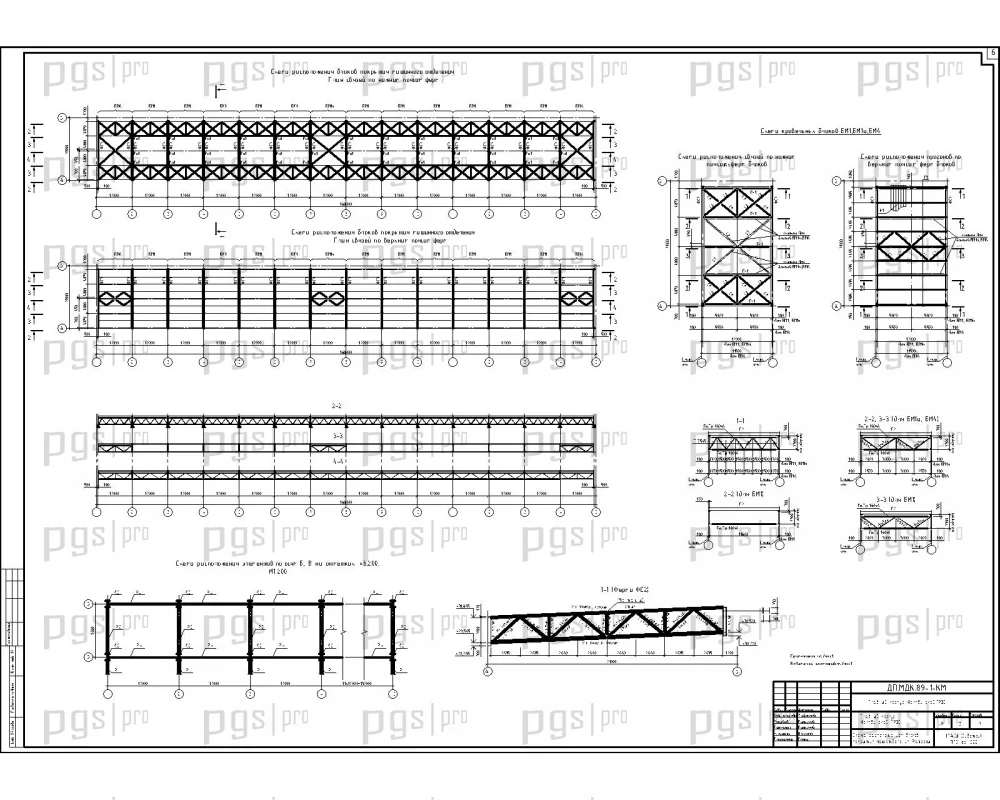

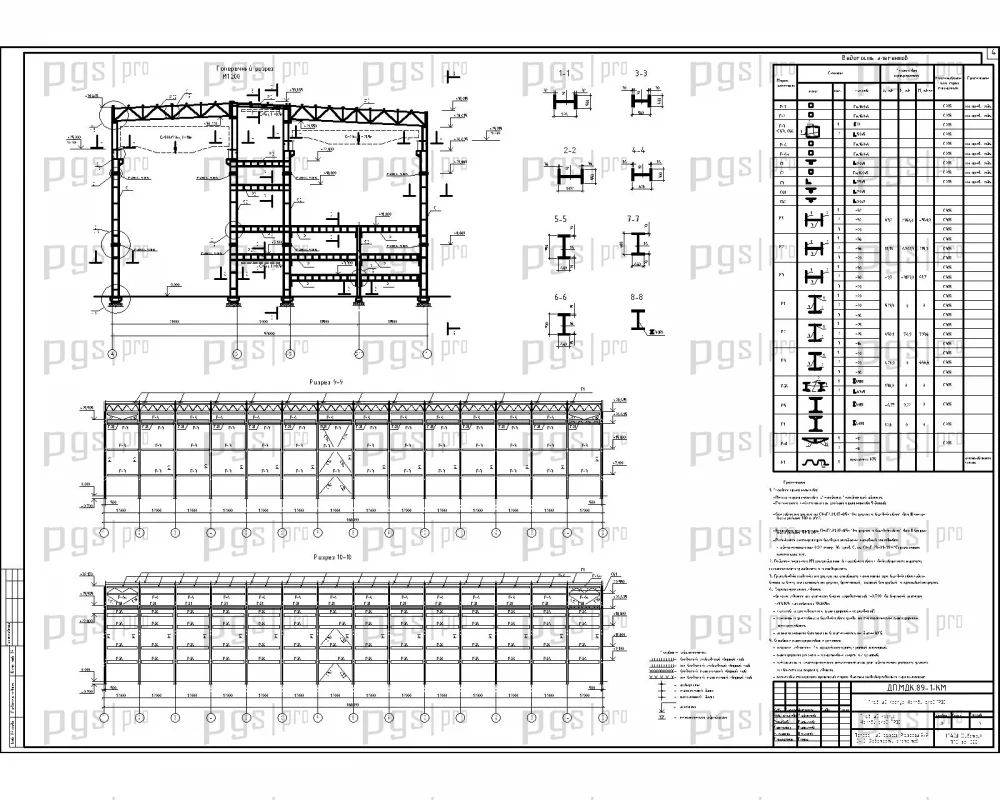

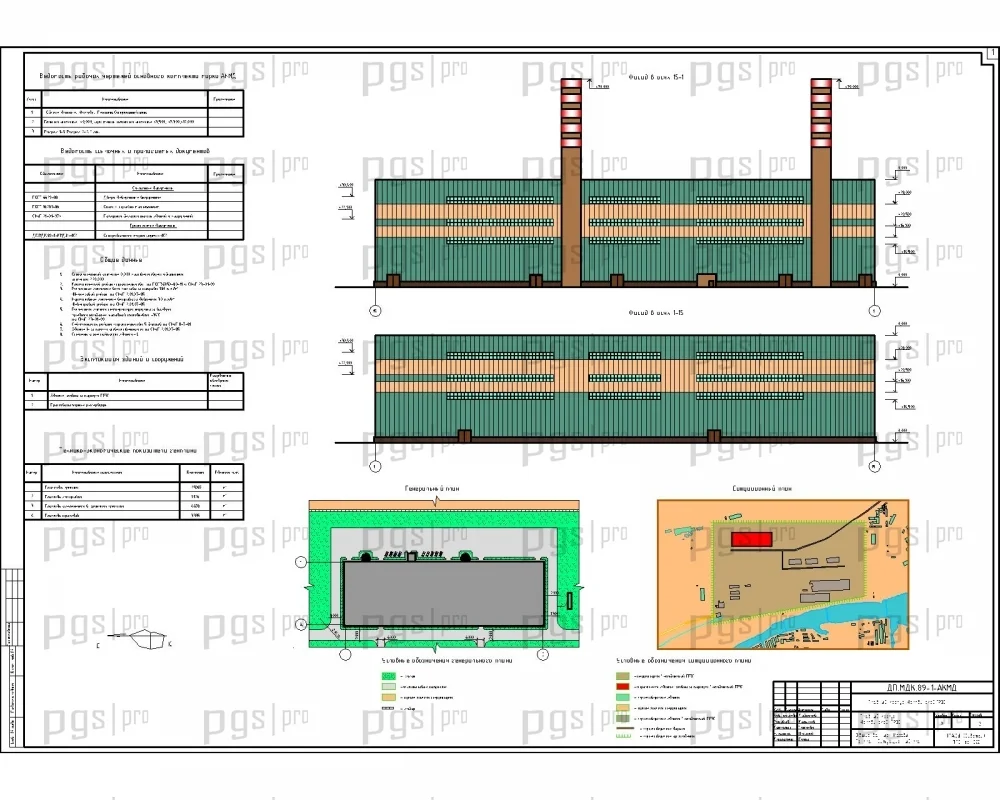

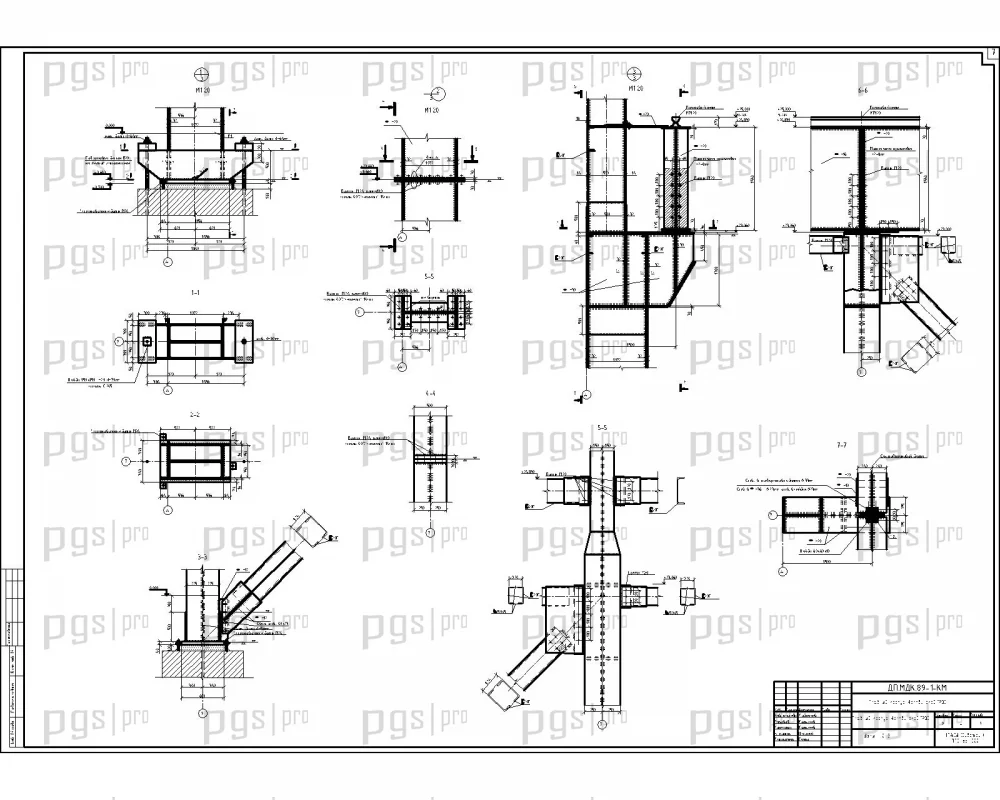

• Полная комплектация: 120 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: металлический каркас, железобетонные фундаменты стаканного типа, сэндвич-панели, профилированный настил, беспрогонная кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монтажные работы, строительный генплан, технико-экономические показатели.
• Актуальная тематика: проектирование энергетических объектов — востребованное направление в современном строительстве.
• Компьютерный расчет: использование программы SCAD Office для статистического и конструктивного расчетов металлических конструкций.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3065 по доступной цене — 5 000 рублей.
