Дипломный проект №3070 «Цех модульных блоков в г. Вологда» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для размещения производственного цеха по изготовлению модульных блоков. Проект выполнен с учетом климатических условий Вологодской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет студентам скачать проект и использовать его как основу для собственной дипломной работы.

Проектируемый объект — цех производства модульных блоков, расположенный в городе Вологда. Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям, энергоэффективности и функциональности. Здание Г-образное в плане, одноэтажное, пристраивается к существующему цеху по производству оцинкованных профилей. Габаритные размеры в осях А-К/1-2 составляют 36×18 м, высота до нижнего пояса стропильной фермы покрытия 10,26 м, размеры в осях А-К/2-19 — 36×96 м, высота до нижнего пояса стропильной фермы покрытия 7,2 м. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3070 предлагает оптимальное соотношение цены и качества.

Каркас здания — стальной. В осях А-К/1-2 запроектирована кран-балка грузоподъемностью 3,2 т. В осях А-Д/2-19 и К-Д/2-19 запроектированы по 2 кран-балки грузоподъемностью 3,2 т. Наличие мостовых кранов обусловливает повышенные требования к прочности несущих конструкций и их динамической устойчивости. Проект предусматривает полное инженерное обеспечение: водопровод и канализация, отопление, вентиляция, электроснабжение, телефонизация.

Антикоррозийная защита стальных конструкций предусмотрена в виде окраски за 2 раза эмалью ПФ-115 по слою грунтовки ГФ-021. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет использовать его как основу для собственной дипломной работы.

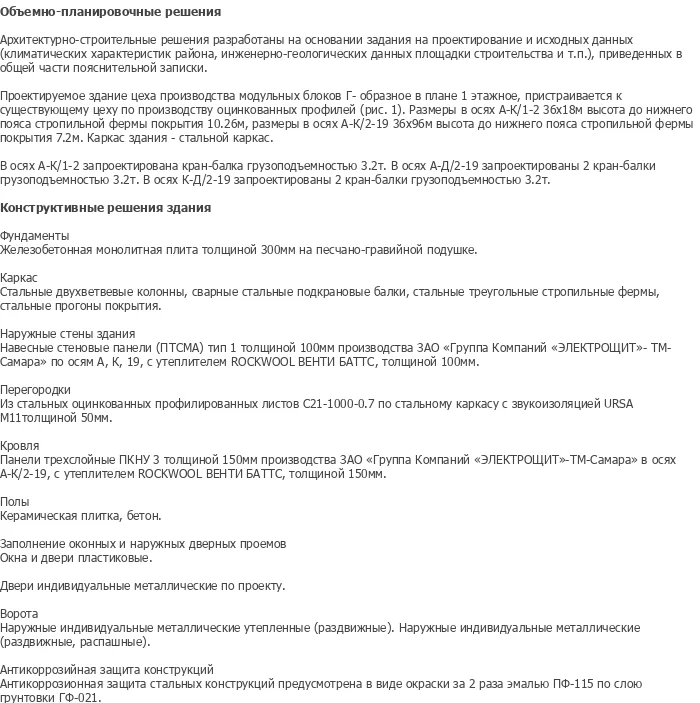

Архитектурно-строительные решения разработаны на основании задания на проектирование и исходных данных (климатических характеристик, района, инженерно-геологических данных площадки строительства и т.п.), приведенных в общей части пояснительной записки. Объемно-планировочное решение объекта сформировано исходя из технологической целесообразности, окружающей градостроительной ситуации на площадке, сохранения благоприятных условий, а также с учетом требований компактности размещения объекта в условиях сформированного земельного участка.

Здание Г-образное в плане, что позволяет рационально организовать производственные потоки и обеспечить функциональные связи между технологическими зонами. Высота до нижнего пояса стропильной фермы покрытия составляет 10,26 м в части с кран-балкой и 7,2 м в остальной части цеха. Обязательным условием проектирования является соблюдение всех действующих градостроительных норм, в том числе санитарно-гигиенических и противопожарных.

Заполнение оконных и наружных дверных проемов — пластиковые окна и двери. Двери индивидуальные металлические по проекту. Ворота наружные индивидуальные металлические утепленные (раздвижные) и распашные. Полы — керамическая плитка, бетон. Планировочная структура обеспечивает четкое разделение производственных, складских и вспомогательных зон с отдельными входами и эвакуационными путями.

Фундаменты: железобетонная монолитная плита толщиной 300 мм на песчано-гравийной подушке. Фундаменты обеспечивают равномерное распределение нагрузок от несущего каркаса и технологического оборудования на основание. Поверхности фундаментов, соприкасающихся с грунтом, подлежат обмазке холодной битумной мастикой за два раза.

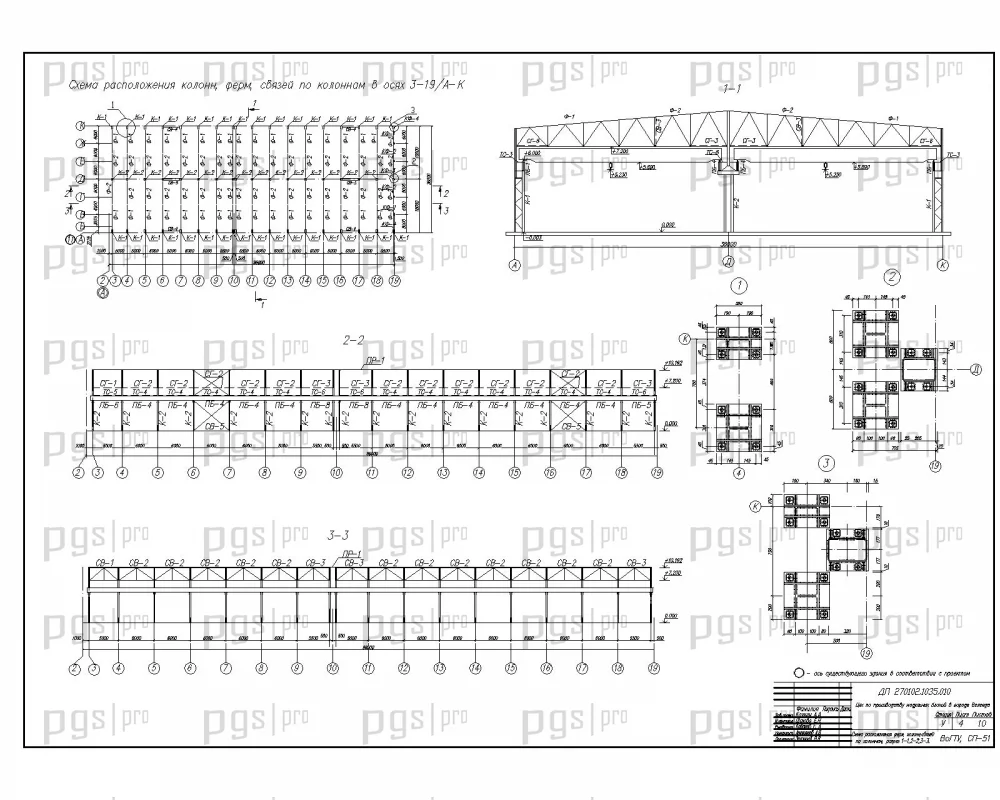

Каркас: стальные двухветвевые колонны, сварные стальные подкрановые балки, стальные треугольные стропильные фермы, стальные прогоны покрытия. Все основные несущие элементы выполнены из стали. Пространственная работа каркаса здания обеспечивается системой вертикальных и горизонтальных связей. Геометрическая неизменяемость конструкции достигается жесткой заделкой колонн в фундаменты и системами связей.

Наружные стены: навесные стеновые панели (ПТСМА) тип 1 толщиной 100 мм производства ЗАО «Группа Компаний «ЭЛЕКТРОЩИТ»-ТМ-Самара» по осям А, К, 19, с утеплителем ROCKWOOL ВЕНТИ БАТТС толщиной 100 мм. Перегородки — из стальных оцинкованных профилированных листов С21-1000-0,7 по стальному каркасу с звукоизоляцией URSA M11 толщиной 50 мм.

Кровля: панели трехслойные ПКНУ 3 толщиной 150 мм производства ЗАО «Группа Компаний «ЭЛЕКТРОЩИТ»-ТМ-Самара» по осям А-К/2-19, с утеплителем ROCKWOOL ВЕНТИ БАТТС толщиной 150 мм. Кровельный пирог обеспечивает необходимую теплоизоляцию и гидроизоляцию для поддержания заданного температурного режима в производственных помещениях.

Технологическая карта на монтаж каркаса включает объемы работ, способы производства монтажа стальных колонн, подкрановых балок, стропильных ферм и прогонов, комплектацию машин и механизмов (автокран, монтажные приспособления), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж выполняется с применением автокрана с последующей сваркой соединений и защитой от коррозии. Геометрическая неизменяемость каркаса здания обеспечивается жесткой заделкой колонн в фундаменты, системами горизонтальных и вертикальных связей.

Календарный график производства работ составлен с учетом технологической последовательности работ при строительстве цеха модульных блоков: устройство фундаментов, монтаж стального каркаса, монтаж покрытия и кровли, устройство стен и ограждений, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели включают сметную стоимость объекта, стоимость строительно-монтажных работ, сметную стоимость 1 м² общей площади здания, выработку на одного рабочего в день, нормативную и расчетную продолжительность строительства, коэффициент использования основных фондов. Расчеты выполнены в соответствии с методикой формирования ИСС СМР базисно-индексным методом. Проект включает локальные сметы на железобетонные конструкции, металлические конструкции, внутреннее электроосвещение, силовые сети, а также объектную смету и сводный сметный расчет.

Диплом №3070 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Современная конструктивная схема: стальной каркас с двухветвевыми колоннами, подкрановыми балками и треугольными стропильными фермами.
• Сложный инженерный объект: Г-образное в плане производственное здание с мостовыми кран-балками грузоподъемностью 3,2 т.

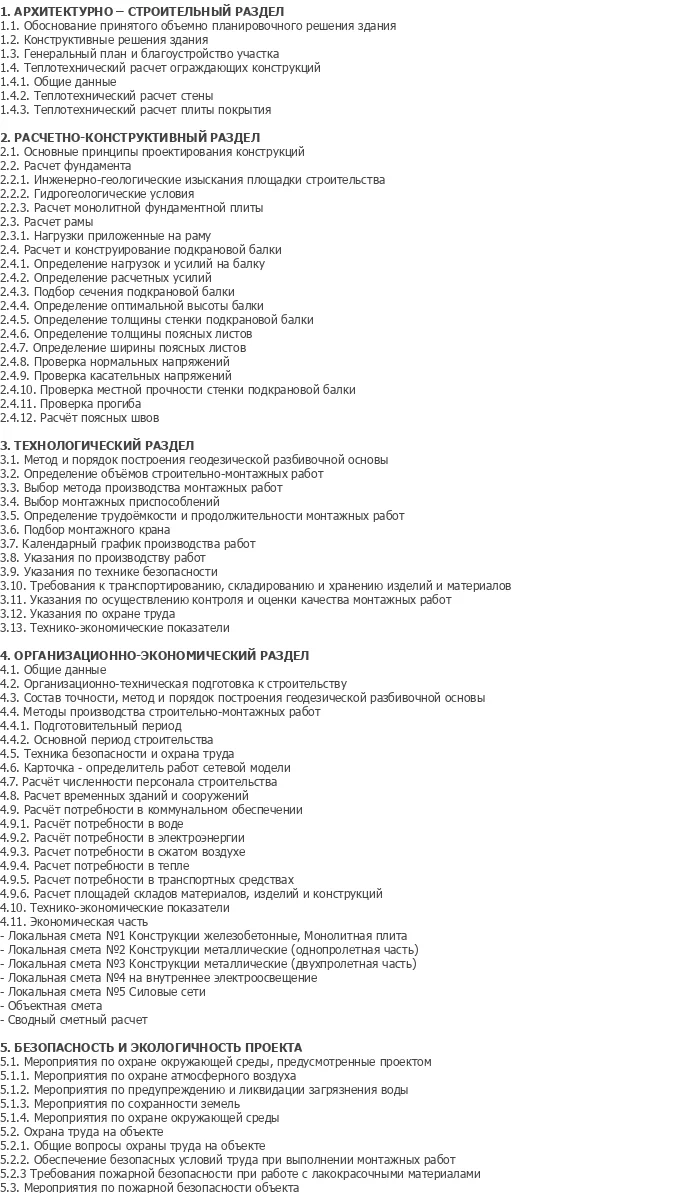

• Полная комплектация: 201 лист пояснительной записки и 9 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитная фундаментная плита, стальной каркас, навесные стеновые панели, трехслойные кровельные панели — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монтаж каркаса, календарный график, строительный генплан, технико-экономические показатели, экологическая часть, сметный расчет.
• Актуальная тематика: проектирование цехов модульных блоков — востребованное направление в современном строительстве.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3070 по доступной цене — 4 000 рублей.
