Дипломный проект №3071 «Завод железобетона в г. Могилев» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для изготовления сборного железобетона и металлических конструкций. Проект выполнен с учетом климатических условий Могилёвской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект графической и текстовой документации, необходимый для успешной защиты.

Проектируемый объект — завод железобетона, расположенный в городе Могилев. Данный ПГС дипломный проект разработан с учетом современных требований к производственным предприятиям сборного железобетона, обеспечивающим выпуск панелей, колонн, ригелей, подкрановых балок, плит покрытия и перекрытий, лестничных маршей и других железобетонных изделий. Производственная мощность проектируемого завода составляет 40 тыс. м³ в год.

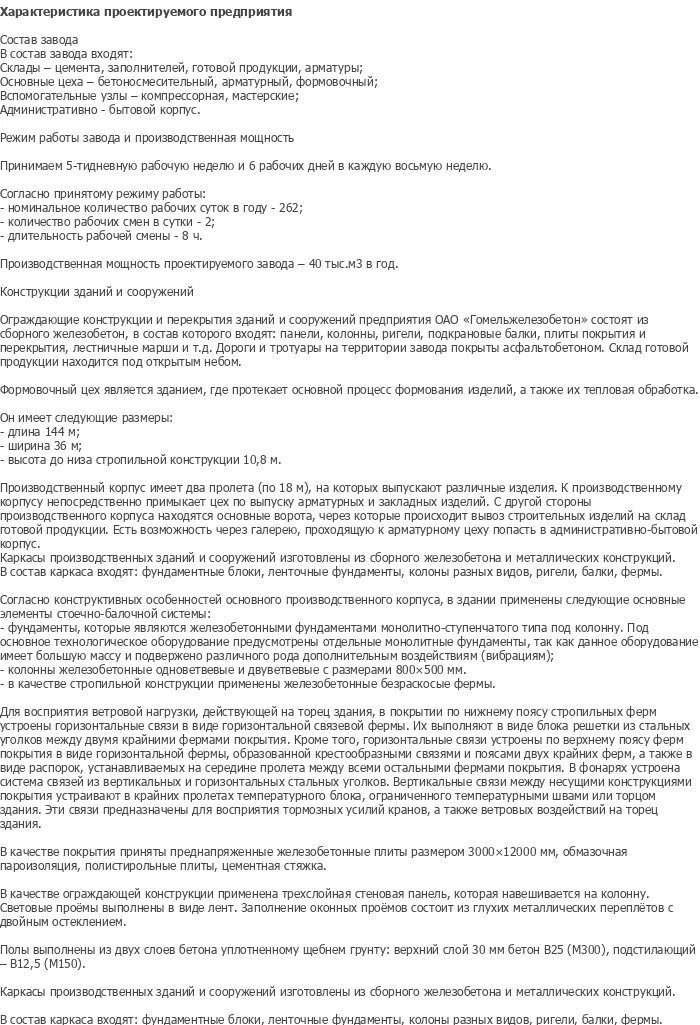

Состав завода включает: склады цемента, заполнителей, готовой продукции и арматуры; основные цеха — бетоносмесительный, арматурный, формовочный; вспомогательные узлы — компрессорная, мастерские; административно-бытовой корпус. Принимается 5-тидневная рабочая неделя и 6 рабочих дней в каждую восьмую неделю. Номинальное количество рабочих суток в году — 262, количество рабочих смен в сутки — 2, длительность рабочей смены — 8 ч. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных предприятий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3071 предлагает оптимальное соотношение цены и качества.

Ограждающие конструкции и перекрытия зданий и сооружений предприятия ОАО «Гомельжелезобетон» состоят из сборного железобетона, в состав которого входят: панели, колонны, ригели, подкрановые балки, плиты покрытия и перекрытия, лестничные марши и т.д. Дороги и тротуары на территории завода покрыты асфальтобетоном. Склад готовой продукции находится под открытым небом. Данный проект 2 этажного жилого дома по уровню детализации конструктивных решений сопоставим с рассматриваемым объектом благодаря комплексному подходу к проектированию.

Функциональные связи в здании решены с учетом специфики производства сборного железобетона и требований к технологическим процессам. Планировочная структура завода базируется на размещении основных производственных цехов, вспомогательных помещений и административно-бытового корпуса с обеспечением логистических связей между всеми элементами.

Формовочный цех является зданием, где протекает основной процесс формования изделий, а также их тепловая обработка. Цех имеет следующие размеры: длина 144 м, ширина 36 м, высота до низа стропильной конструкции 10,8 м. Производственный корпус имеет два пролета (по 18 м), на которых выпускают различные изделия. К производственному корпусу непосредственно примыкает цех по выпуску арматурных и закладных изделий. С другой стороны производственного корпуса находятся основные ворота, через которые происходит вывоз строительных изделий на склад готовой продукции. Есть возможность через галерею, проходящую к арматурному цеху попасть в административно-бытовой корпус.

Генеральный план предусматривает размещение завода на промышленной территории с учётом подъездных путей, площадок для стоянки транспорта, складов материалов и инженерных коммуникаций. Ситуационный план отражает привязку объекта к существующей инфраструктуре и транспортным сетям города Могилев. Архитектурный облик зданий формируется фасадами из трёхслойных стеновых панелей и световых проёмов в виде лент, обеспечивающих современный внешний вид и необходимое естественное освещение производственных помещений.

Согласно конструктивным особенностям основного производственного корпуса, в здании применены следующие основные элементы стоечно-балочной системы: фундаменты, которые являются железобетонными фундаментами монолитно-ступенчатого типа под колонны. Под основное технологическое оборудование предусмотрены отдельные монолитные фундаментные блоки, так как данное оборудование имеет большую массу и подвержено различного рода дополнительным воздействиям (вибрациям). Колонны железобетонные и двуветвевые с размерами 800×500 мм. В качестве стропильной конструкции применены железобетонные безраскосные фермы.

Для восприятия ветровой нагрузки, действующей на торец здания, в покрытии по нижнему поясу стропильных ферм устроены горизонтальные связи в виде горизонтальной связевой фермы. Их выполняют в виде блока решётки из стальных уголков между двумя крайними фермами покрытия. Кроме того, горизонтальные связи устроены по верхнему поясу ферм покрытия в виде горизонтальных ферм, образованных крестообразными связями и поясами двух крайних ферм, а также в виде распорок, устанавливаемых на середине пролета между всеми остальными фермами покрытия. В фонарях устроена система связей из вертикальных и горизонтальных стальных уголков. Вертикальные связи между несущими конструкциями покрытия устраивают в крайних пролетах температурного блока, ограниченного температурными швами или торцом здания. Эти связи предназначены для восприятия тормозных усилий кранов, а также ветровых воздействий на торец здания.

В качестве покрытия приняты преднапряжённые железобетонные плиты размером 3000×12000 мм, обмазочная пароизоляция, полистирольные плиты, цементная стяжка. В качестве ограждающей конструкции применена трёхслойная стеновая панель, которая навешивается на колонну. Световые проёмы выполнены в виде лент. Заполнение оконных проёмов состоит из глухих металлических переплётов с двойным остеклением. Полы выполнены из двух слоёв бетона уплотнённого щебнем грунта: верхний слой 30 мм бетон В25 (М300), подстилающий — В12,5 (М150). Каркасы производственных зданий и сооружений изготовлены из сборного железобетона и металлических конструкций. В состав каркаса входят: фундаментные блоки, ленточные фундаменты, колонны разных видов, ригели, балки, фермы.

В технологической части проекта представлена технологическая схема производства железобетонных изделий, включающая проектирование состава бетона, основные положения технологии БСЦ, арматурного цеха и формовочного цеха, определение количества основного и вспомогательного оборудования, определение габаритных размеров и требуемого количества тепловых агрегатов в первом пролёте. Технологическая линия формовочного и арматурного цехов содержит детальное размещение оборудования и организацию производственных процессов.

Циклограмма работ машин технологической линии обеспечивает оптимизацию производственных процессов и сокращение простоев оборудования. Внутризаводское транспортирование, складирование и хранение организованы с учётом технологических требований и норм безопасности. Карта контроля технологического процесса включает мероприятия по обеспечению качества выпускаемой продукции и соблюдению технологических регламентов.

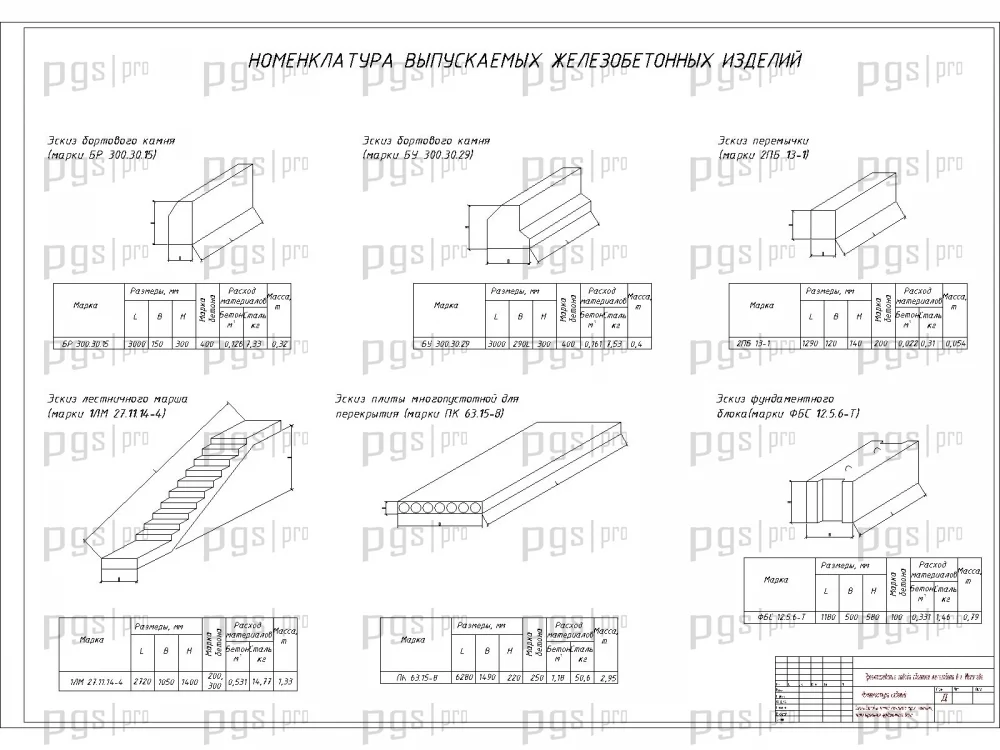

Технологический регламент содержит общие положения, требования к складированию и хранению сырьевых материалов, требования к применяемым материалам, технологическую схему производства, циклограмму работ машин, внутризаводское транспортирование, складирование и хранение, карту контроля технологического процесса. Принципиальная схема установки тепловлажностной обработки (ТВО) содержит узлы и спецификацию оборудования. Номенклатура выпускаемых железобетонных изделий включает плиты перекрытия, лестничные марши, колонны, балки и другие изделия.

Диплом №3071 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: производство сборного железобетона — востребованное направление в современном строительстве.
• Сложный инженерный объект: завод с производственной мощностью 40 тыс. м³ в год, включающий несколько цехов и складских комплексов.
• Полная комплектация: 114 листов пояснительной записки и 9 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, колонны, безраскосные фермы, преднапряжённые плиты, стеновые панели — расчёт и конструирование всех основных элементов.
• Практическая направленность: технологическая схема производства, циклограмма работ машин, технологическая линия, номенклатура изделий, технико-экономические показатели.
• Детальная проработка технологии: проектирование состава бетона, технология БСЦ, арматурный и формовочный цеха, тепловлажностная обработка.
• Ручной расчёт: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, безопасности жизнедеятельности и экономике строительства.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №3071 по доступной цене — 4 500 рублей.
