Дипломный проект №3073 «Завод безалкогольных напитков в г. Туапсе» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для размещения технологического оборудования по производству безалкогольных напитков. Проект выполнен с учетом климатических условий Краснодарского края и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект графической и текстовой документации, необходимый для успешной защиты.

Проектируемый объект — завод безалкогольных напитков, расположенный в городе Туапсе. Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям пищевой промышленности, обеспечивающим размещение технологического оборудования для производства безалкогольных напитков. Здание каркасно-панельное, одноэтажное, прямоугольное в плане с размерами в осях 24×72 м.

Высота до низа несущих конструкций составляет 6,45 м, высота здания — 8,38 м. Помещения сгруппированы в соответствии с расположением технологического оборудования, необходимым для нормального осуществления технологического процесса. Планировка помещений и компоновка технологического оборудования выполнены с учетом требований техники безопасности и производственной санитарии. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий пищевой промышленности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3073 предлагает оптимальное соотношение цены и качества.

Выбор в качестве несущих конструкций из стали обусловлен наличием в г. Туапсе крупного завода металлических конструкций, а также рядом преимуществ металлических конструкций: надежность (за счет однородности структуры и высокой плотности материалов), легкость, высокой индустриальности, возможностью повторного использования металла конструкций, отслуживших свой срок. Данный проект 2 этажного жилого дома по уровню детализации конструктивных решений сопоставим с рассматриваемым объектом благодаря комплексному подходу к проектированию.

Функциональные связи в здании решены с учетом специфики производства безалкогольных напитков и требований к технологическим процессам. Планировочная структура завода базируется на размещении основного производственного цеха, бытовых помещений для персонала и вспомогательных помещений с обеспечением необходимых санитарно-гигиенических связей.

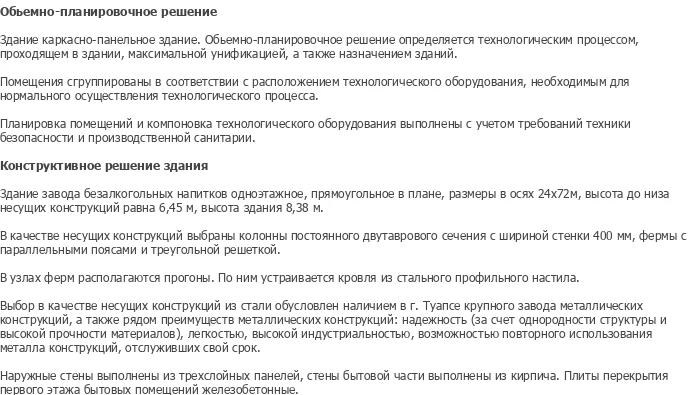

Объемно-планировочное решение определяется технологическим процессом, проходящим в здании, максимальной унификацией, а также назначением зданий. Помещения сгруппированы в соответствии с расположением технологического оборудования, необходимым для нормального осуществления технологического процесса. Планировка помещений и компоновка технологического оборудования выполнены с учетом требований техники безопасности и производственной санитарии.

Генеральный план предусматривает размещение завода на промышленной территории с учётом подъездных путей, площадок для стоянки транспорта, складов материалов и инженерных коммуникаций. Ситуационный план отражает привязку объекта к существующей инфраструктуре и транспортным сетям города Туапсе. Архитектурный облик здания формируется фасадами из трехслойных панелей и световых проёмов, обеспечивающих современный внешний вид и необходимое естественное освещение производственных помещений.

В качестве несущих конструкций выбраны колонны постоянного двутаврового сечения с шириной стенки 400 мм, фермы с параллельными поясами и треугольной решеткой. В узлах ферм располагаются прогоны. По ним устраивается кровля из стального профильного настила. Выбор в качестве несущих конструкций из стали обусловлен наличием в г. Туапсе крупного завода металлических конструкций, а также рядом преимуществ металлических конструкций: надежность (за счет однородности структуры и высокой плотности материалов), легкость, высокой индустриальности, возможностью повторного использования металла конструкций, отслуживших свой срок.

Наружные стены выполнены из трехслойных панелей, стены бытовой части выполнены из кирпича. Плиты перекрытия первого этажа бытовых помещений железобетонные. В проекте детально проработаны узлы примыкания ферм к колоннам, расчет баз колонн, подбор сечений, расчет фермы покрытия и конструирование фундаментов. Система связей обеспечивает пространственную жесткость каркаса и устойчивость отдельных элементов.

Проект включает сравнение вариантов устройства стен с технико-экономическим обоснованием выбора оптимального решения. Конструирование фундаментов выполнено с учетом геологических условий участка строительства, глубины промерзания грунта и сейсмичности района. Расчет фермы покрытия включает геометрическую схему, сбор нагрузок, подбор сечений поясов и решетки, конструирование и расчет узлов фермы.

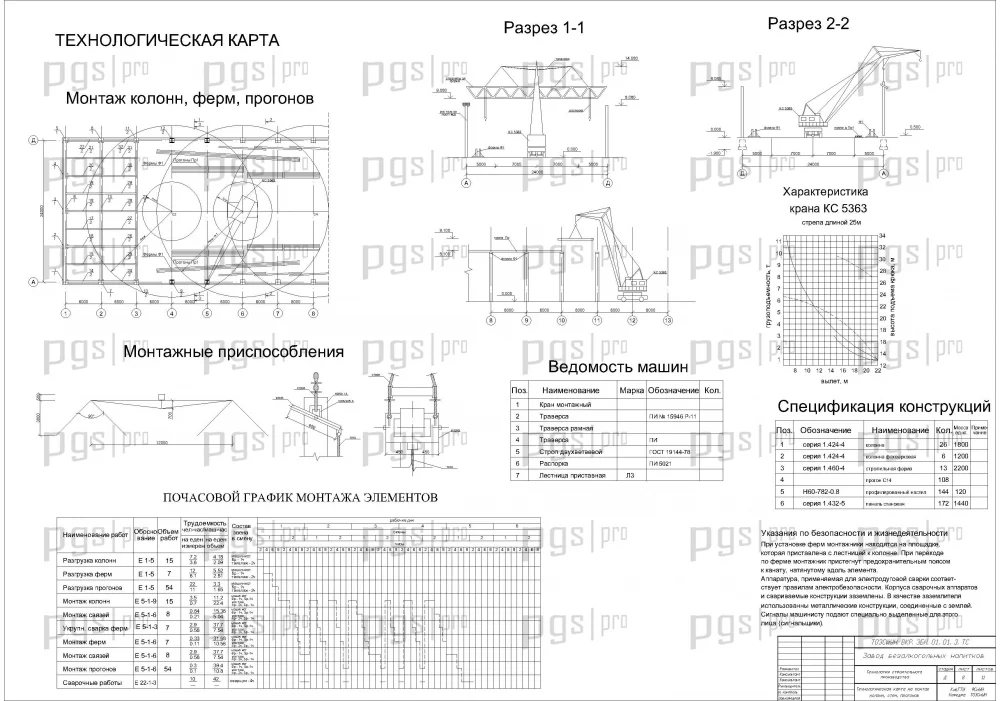

В технологической части проекта представлены проекты производства работ (ППР) на монтаже колонн, стен, прогонов и на монтаж профнастила и стеновых панелей. Технологические карты содержат объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж металлических конструкций выполняется с применением автокрана с последующей проверкой геометрических параметров и затяжкой болтовых соединений.

Технология производства включает земляные работы, бетонные работы, каменные работы, монтаж конструкций, монтаж стальных конструкций, монтаж ферм, монтаж стального профилированного настила, монтаж стеновой панели. Выбор крана и транспорта выполнен с учетом габаритов и массы элементов, а также условий строительной площадки. Организация строительного производства содержит ведомость объемов строительно-монтажных работ, материально-технические ресурсы строительства, расчет потребности в строительных материалах, деталях, конструкциях и полуфабрикатах.

Строительный генплан содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Технико-экономические показатели включают сметную стоимость объекта, стоимость строительных работ, выработку на одного рабочего, строительный объем здания и нормативную продолжительность строительства. Сетевой график обеспечивает оптимизацию критического пути строительства.

Диплом №3073 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: производственные здания пищевой промышленности — востребованное направление в современном строительстве.
• Металлический каркас: колонны двутаврового сечения, фермы с параллельными поясами и треугольной решеткой — классическая конструктивная система.

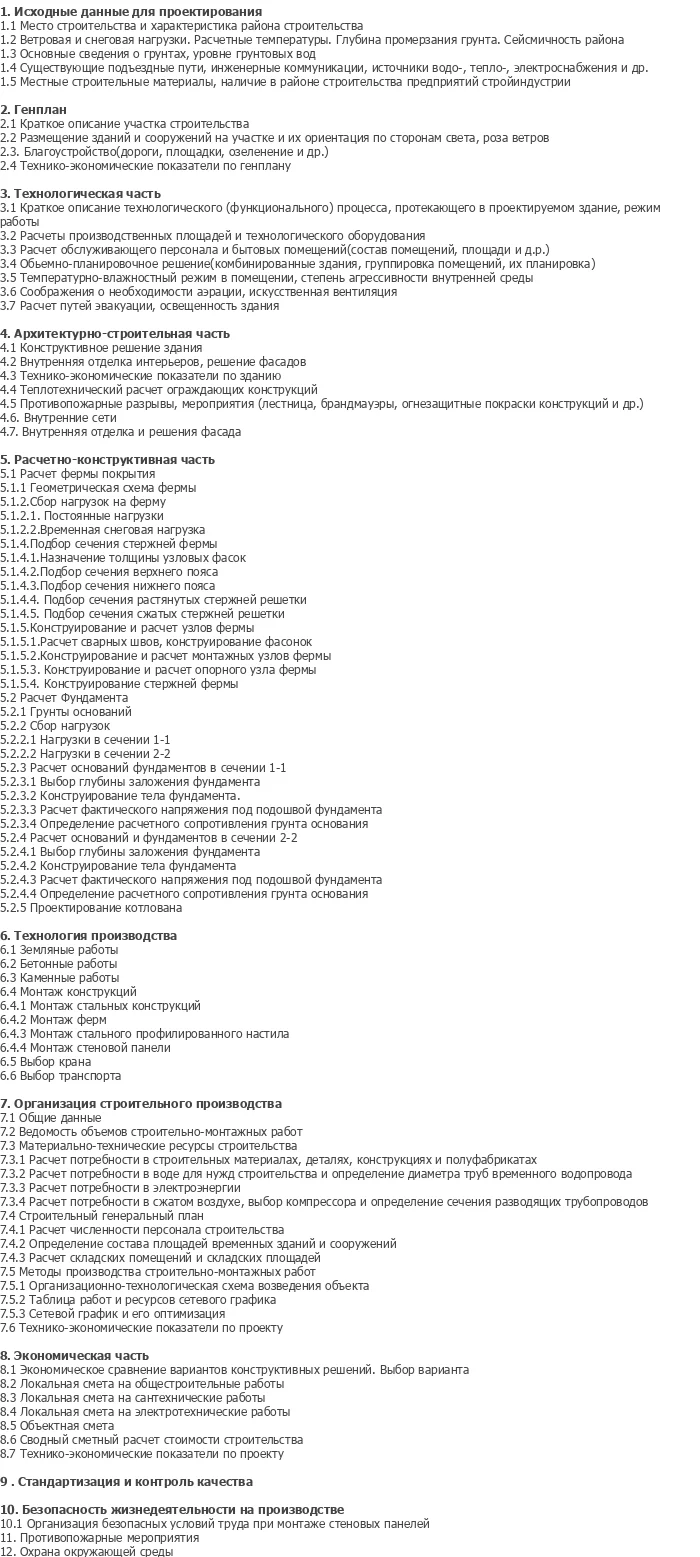

• Полная комплектация: 145 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, колонны, фермы, прогоны, стеновые панели, профнастил — расчет и конструирование всех основных элементов.
• Практическая направленность: ППР на монтаж конструкций, ППР на монтаж профнастила и панелей, сетевой график, строительный генплан, технико-экономические показатели.
• Сравнение вариантов: технико-экономическое обоснование выбора оптимального варианта устройства стен.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, безопасности жизнедеятельности и экономике строительства.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3073 по доступной цене — 4 000 рублей.
