Дипломный проект №3074 «Цех замороженных овощей в г. Екатеринбург» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для размещения производственного цеха по переработке и замораживанию овощей. Проект выполнен с учетом климатических условий Свердловской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет студентам скачать проект и использовать его как основу для собственной дипломной работы.

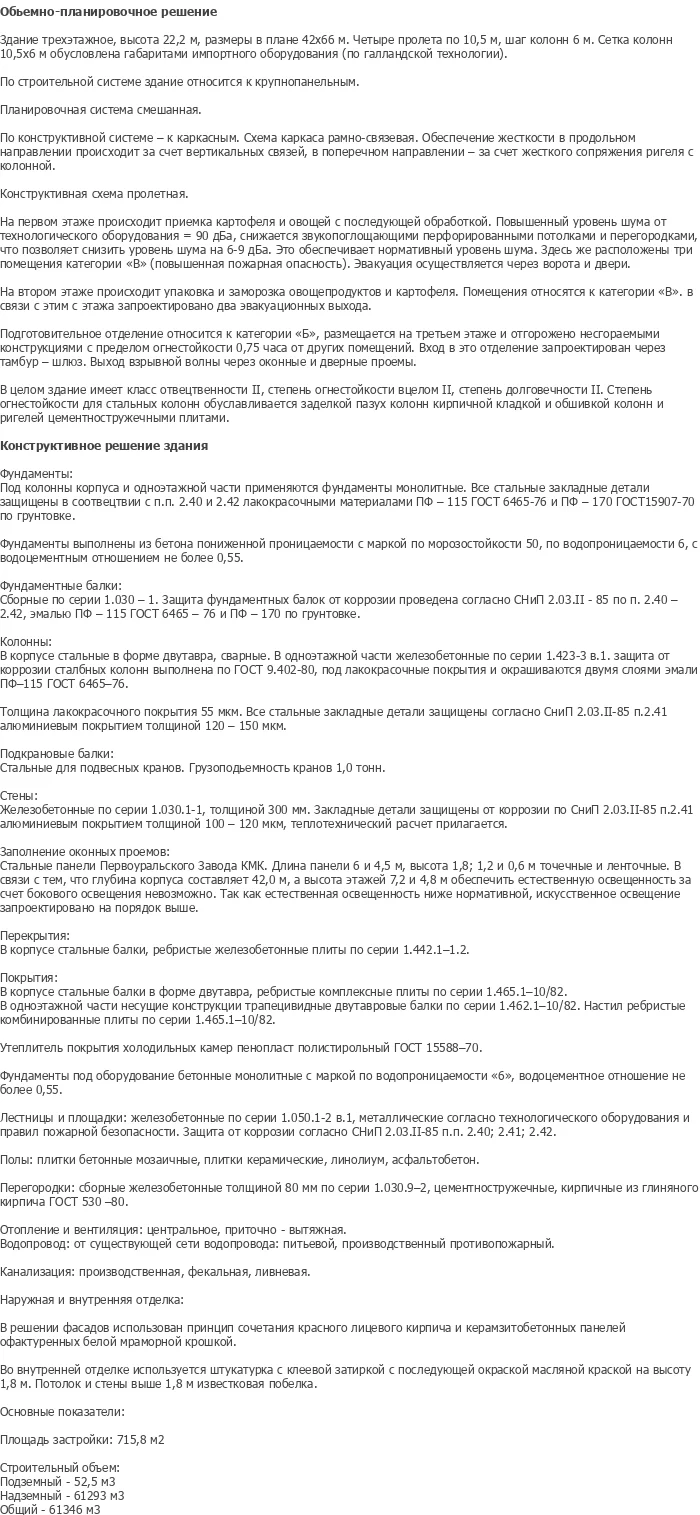

Проектируемый объект — цех замороженных овощей, расположенный в городе Екатеринбург. Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям пищевой промышленности, энергоэффективности и функциональности. Здание трехэтажное, высота 22,2 м, размеры в плане 42×66 м. Четыре пролета по 10,5 м, шаг колонн 6 м. Сетка колонн 10,5×6 м обусловлена габаритами импортного оборудования (по голландской технологии). По строительной системе здание относится к крупнопанельным. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий пищевой промышленности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3074 предлагает оптимальное соотношение цены и качества.

Планировочная система смешанная. По конструктивной системе здание относится к каркасным. Схема каркаса рамно-связевая. Обеспечение жесткости в продольном направлении происходит за счет вертикальных связей, в поперечном направлении — за счет жесткого сопряжения ригеля с колонной. Конструктивная схема пролетная. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет использовать его как основу для собственной дипломной работы.

На первом этаже происходит приемка картофеля и овощей с последующей обработкой. Повышенный уровень шума от технологического оборудования — 90 дБА, снижается звукопоглощающими перфорированными потолками и перегородками, что позволяет снизить уровень шума на 6–9 дБА. Это обеспечивает нормативный уровень шума. Здесь же расположены производственные помещения категории «В» (повышенная пожарная опасность). Эвакуация осуществляется через ворота и двери. На втором этаже происходит упаковка и заморозка овощепродуктов и картофеля. Помещения относятся к категории «В», в связи с этим запроектировано два эвакуационных выхода.

Архитектурно-строительные решения разработаны на основании задания на проектирование и исходных данных (климатических характеристик, района, инженерно-геологических данных площадки строительства и т.п.), приведенных в общей части пояснительной записки. Объемно-планировочное решение объекта сформировано исходя из технологической целесообразности, окружающей градостроительной ситуации на площадке, сохранения благоприятных условий, а также с учетом требований компактности размещения объекта в условиях сформированного земельного участка.

Здание трехэтажное с четким функциональным зонированием по этажам. На первом этаже размещены зоны приемки и первичной обработки сырья, на втором — упаковки и заморозки, на третьем — холодильные камеры для хранения готовой продукции. Планировочная структура обеспечивает четкое разделение производственных, складских и вспомогательных зон с отдельными входами и эвакуационными путями.

Заполнение оконных проемов — стальные панели Пермоуральского Завода КМК длиной 6 и 4,5 м, высотой 1,8; 1,2 и 0,6 м точечные и ленточные. В связи с тем, что глубина корпуса составляет 42,0 м, а высота этажей 7,2 и 4,8 м обеспечить естественную освещенность за счет бокового освещения невозможно. Так как естественная освещенность ниже нормативной, искусственное освещение запроектировано на порядок выше. В решениях фасадов использован принцип сочетания красного лицевого кирпича и керамзитобетонных панелей облицованных белой мраморной крошкой. Во внутренней отделке используется штукатурка с клеевой затиркой с последующей окраской масляной краской на высоту 1,8 м. Потолок и стены выше 1,8 м известковая побелка.

Фундаменты: под колонны корпуса и одноэтажной части применяются фундаменты монолитные. Все стальные закладные детали защищены в соответствии с п.п. 2.40 и 2.42 лакокрасочными материалами ПФ — 115 ГОСТ 6465-76 и ПФ — 170 ГОСТ15907-70 по грунтовке. Фундаменты выполнены из бетона пониженной проницаемости с маркой по морозостойкости 50, по водопроницаемости 6, с водоцементным отношением не более 0,55. Фундаментные балки — сборные по серии 1.030-1. Защита фундаментных балок от коррозии проведена согласно СНиП 2.03.II-85 по п. 2.40–2.42, эмалью ПФ — 115 ГОСТ 6465-76 и ПФ — 170 по грунтовке.

Колонны: в корпусе стальные в форме двутавра, сварные. В одноэтажной части железобетонные по серии 1.423-3 в.1. Защита от коррозии стальных колонн выполнена по ГОСТ 9.402-80, под лакокрасочные покрытия окрашиваются двумя слоями эмали ПФ-115 ГОСТ 6465-76. Толщина лакокрасочного покрытия 55 мкм. Все стальные закладные детали защищены согласно СНиП 2.03.II-85 п.2.41 алюминиевым покрытием толщиной 120–150 мкм.

Подкрановые балки: стальные для подвесных кранов. Грузоподъемность кранов 1,0 тонн.

Перекрытия и покрытия: в корпусе — стальные балки в форме двутавра, ребристые комплексные плиты по серии 1.465.1-10/82. В одноэтажной части несущие конструкции трапециевидные двутавровые балки по серии 1.462.1-10/82, настил ребристые комбинированные плиты по серии 1.465.1-10/82. Утеплитель покрытия холодильных камер — пенополистирольный ГОСТ 15588-70. Фундаменты под оборудование — бетонные монолитные с маркой по водопроницаемости «6», водоцементное отношение не более 0,55.

Перегородки: сборные железобетонные толщиной 80 мм по серии 1.030.9-2, цементностружечные, кирпичные из глиняного кирпича ГОСТ 530-80. Полы — плитки бетонные мозаичные, плитки керамические, линолиум, асфальтобетон. Лестницы и площадки — железобетонные по серии 1.050.1-2 в.1, металлические согласно технологического оборудования и правил пожарной безопасности. Защита от коррозии согласно СНиП 2.03.II-85 п.п. 2.40; 2.41; 2.42.

Технологическая карта на устройство кровли включает объемы работ, способы производства устройства кровельного пирога, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Работы выполняются с применением современных кровельных материалов и технологий.

Календарный план составлен с учетом технологической последовательности работ при строительстве цеха замороженных овощей: устройство фундаментов, монтаж каркаса, монтаж перекрытий и покрытия, устройство стен и ограждений, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели включают сметную стоимость объекта, стоимость строительно-монтажных работ, сметную стоимость 1 м² общей площади здания, выработку на одного рабочего в день, нормативную и расчетную продолжительность строительства, коэффициент использования основных фондов. Проект включает сравнение вариантов конструктивных решений, что позволяет обосновать выбор оптимальной схемы.

Диплом №3074 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Современная конструктивная схема: рамно-связевой каркас с комбинированными конструкциями (стальные и железобетонные элементы).
• Сложный инженерный объект: трехэтажное производственное здание пищевой промышленности с холодильными камерами и специальными требованиями к теплоизоляции.

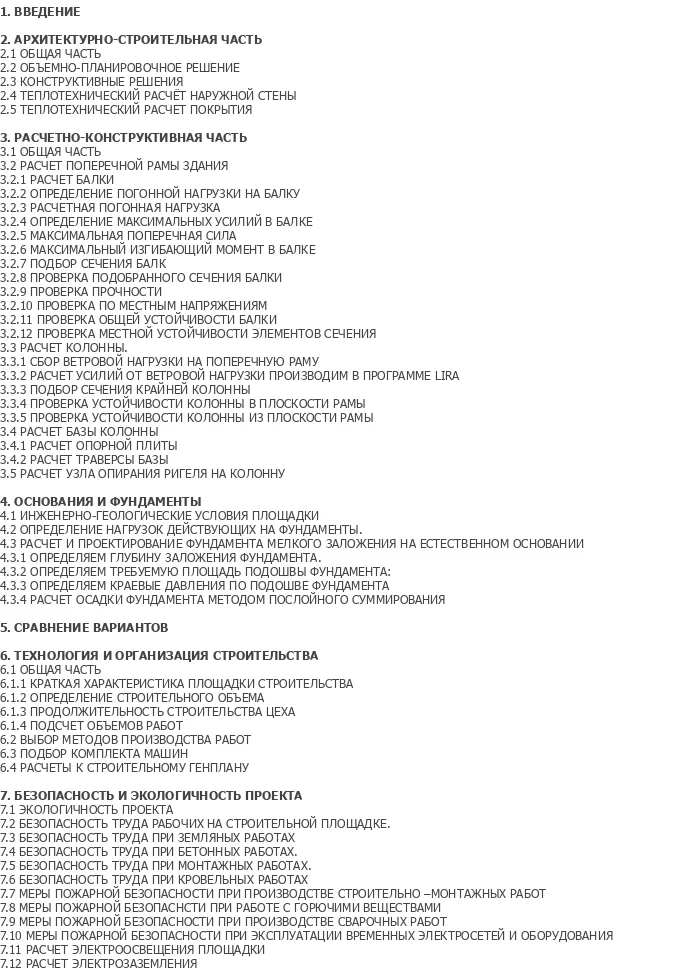

• Полная комплектация: 106 листов пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитные фундаменты, стальные и железобетонные колонны, стальные балки, ребристые плиты, пенополистирольный утеплитель — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на устройство кровли, календарный план, строительный генплан, технико-экономические показатели, сравнение вариантов, безопасность и экологичность проекта.
• Актуальная тематика: проектирование цехов пищевой промышленности с холодильным оборудованием — востребованное направление в современном строительстве.
• Компьютерный расчет: расчет усилий от ветровой нагрузки выполнен в программе LIRA.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3074 по доступной цене — 4 000 рублей.
