Дипломный проект №3076 «Корпус мебельной фабрики в г. Саратов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для размещения производственного корпуса мебельной фабрики. Проект выполнен с учетом климатических условий Саратовской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет студентам скачать проект и использовать его как основу для собственной дипломной работы.

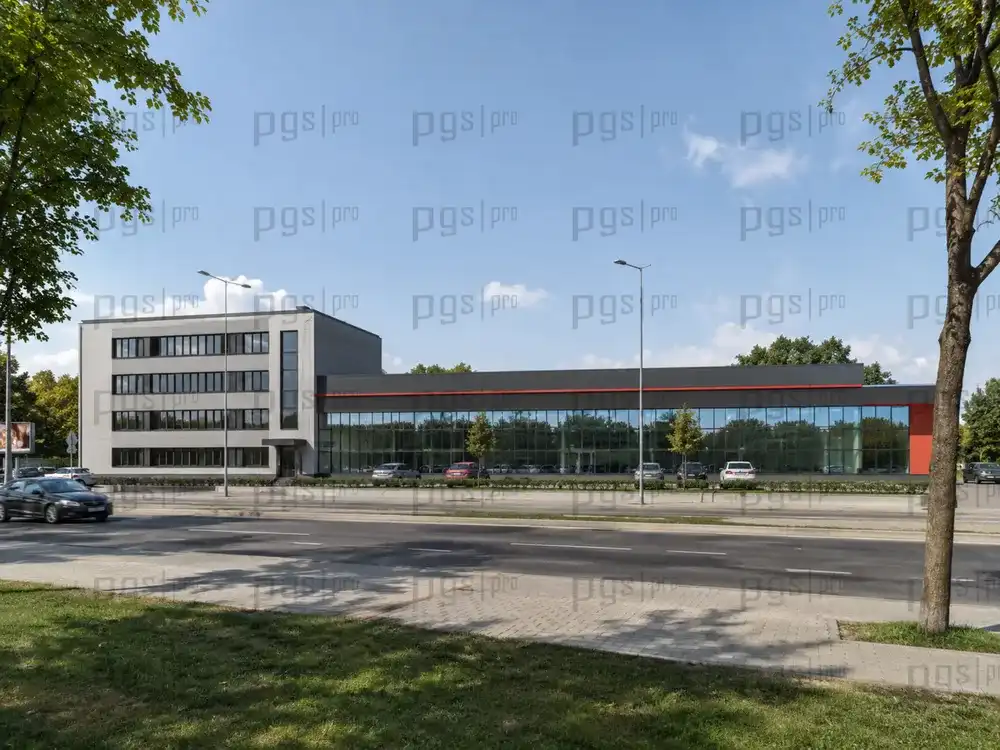

Проектируемый объект — корпус мебельной фабрики, расположенный в городе Саратов. Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям, энергоэффективности и функциональности. Здание одноэтажное с административным блоком на три этажа, высота 18,60 м, размеры в плане 36×96 м. Четыре пролета по 24 м, шаг колонн 12 м. Сетка колонн 12×24 м обеспечивает максимальную гибкость расположения технологического оборудования. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3076 предлагает оптимальное соотношение цены и качества.

Конструктивная схема — рамно-связевая со стальным каркасом. Основные несущие элементы — поперечные рамы из ригелей и колонн, продольные элементы включают фундаментные и подкрановые балки, прогоны и связи. Наличие подкрановых балок обусловлено необходимостью обеспечения работы мостовых кранов. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет использовать его как основу для собственной дипломной работы.

Высота от пола (0.000) до головки кранового рельса принята 15,03 м, до низа несущих конструкций кровли 18,60 м. В здании предусмотрены приточно-вытяжные светораспределительные фонари. Кровля принята малоуклонной рубероидной. Несущий каркас главного корпуса выполняется из стали. Проект предусматривает полное инженерное обеспечение: водопровод и канализация, отопление, вентиляция, электроснабжение, телефонизация.

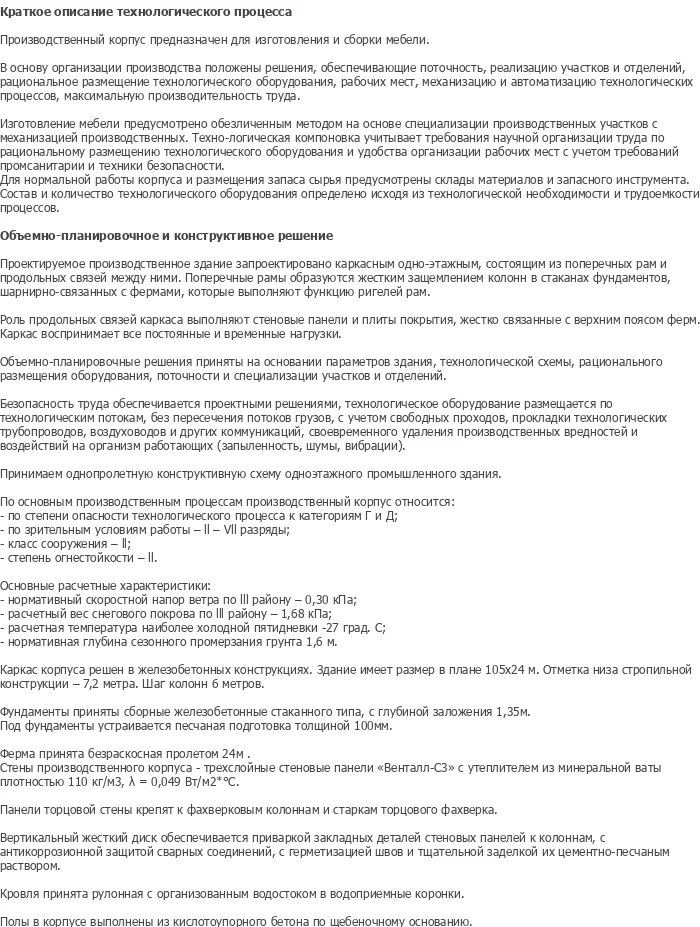

Архитектурно-строительные решения разработаны на основании задания на проектирование и исходных данных (климатических характеристик, района, инженерно-геологических данных площадки строительства и т.п.), приведенных в общей части пояснительной записки. Объемно-планировочное решение объекта сформировано исходя из технологической целесообразности, окружающей градостроительной ситуации на площадке, сохранения благоприятных условий, а также с учетом требований компактности размещения объекта в условиях сформированного земельного участка.

Здание имеет упрощенную сетку колонн 12×24 м, что обеспечивает максимальную гибкость расположения технологического оборудования и использование площадей здания под различные технологические процессы. Форма корпуса в плане прямоугольная. Планировочная структура обеспечивает четкое разделение производственных, складских и вспомогательных зон с отдельными входами и эвакуационными путями.

Заполнение оконных и наружных дверных проемов — стальные оконные и дверные панели. Двери в конторские помещения — однопольные размером 0,96×2,35 м. Наружные двери — стальные двупольные размером 1,92×2,35 м. Двери изготовляются без порога. Для проезда напольного транспорта и для людского потока в наружных стенах предусмотрены распашные двупольные ворота размером 3,0×3,6 м с автоматическим открыванием и воздушными завесами. Они размещены в торцевых стенах. Полы в главном производственном корпусе принимаются пол, отвечающий требованиям эксплуатационной надежности и долговечности.

Колонны: применяются стальные двухветвевые колонны ступенчатого очертания. Колонны крайнего продольного ряда смещаются на 250 мм наружу здания. Колонны крайнего поперечного ряда (торцевые) смещаются с разбивочных осей на 1000 мм внутрь здания. Надкрановая часть колонн, а также подкрановая часть крайней колонны — сварной двутавр. Подкрановая часть средней и крайней колонн решетчатая. Соединение этих частей осуществляется заводской или монтажной сваркой. Подкрановая часть колонны переходит в базу, непосредственно опирающуюся на бетонный фундамент. База состоит из опорной плиты и траверс, на которые ложатся плитки с анкерными болтами, утоненными в бетон. Решетка подкрановой части двухплоскостная, из прокатных уголков.

Подкрановые балки: для обеспечения работы мостовых кранов на консоли колонн монтируют подкрановые балки, на которые укладывают рельсы. Подкрановые балки также обеспечивают дополнительную пространственную жесткость здания. В конструкции цеха используются стальные разрезные подкрановые балки постоянного сечения, стыкуемые на опорах. Конфигурация подкрановых балок — сварной двутавр с поясами одинаковой ширины, усиленные в плоскости верхнего пояса тормозными балками. Высота подкрановых балок принимается 1,2 м. Для обеспечения устойчивости стенка балки снабжена поперечными ребрами жесткости с интервалом 1,5 м.

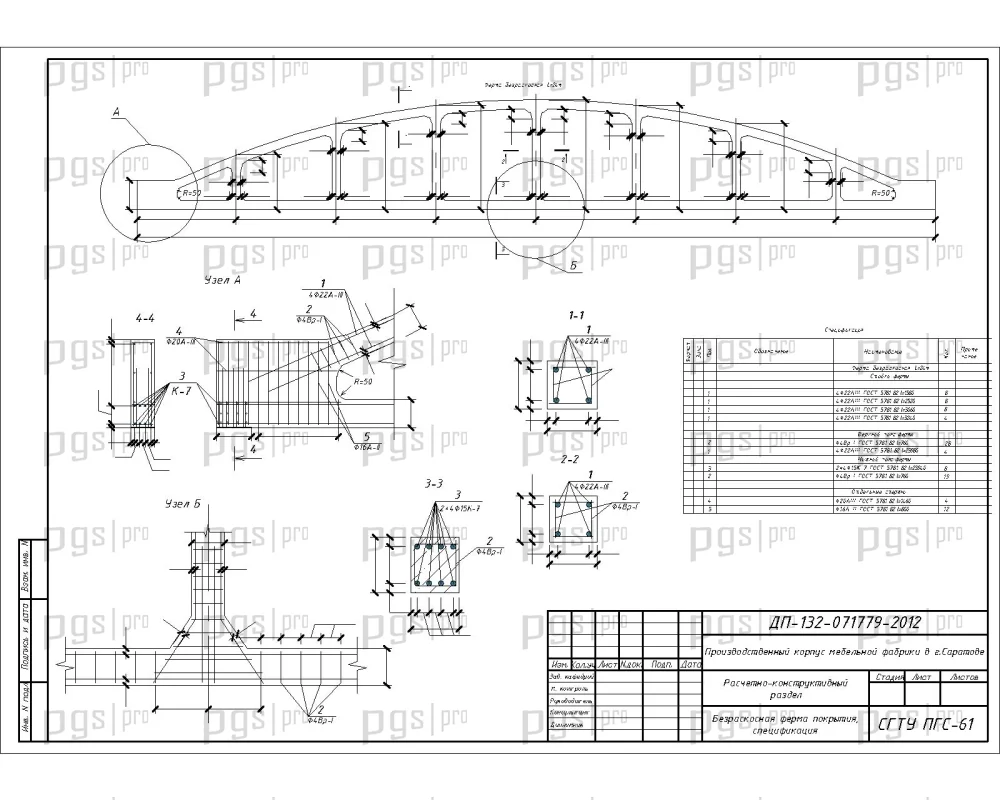

Покрытие и кровля: несущая конструкция малоуклонной крыши с рубероидной кровлей включает в себя подкровельный настил и стропильные фермы. Стальной подкровельный настил выполняется из профилированных листов, уложенных на решетчатые прогоны длиной 12 м. Фермы пролетом 24 м изготавливаются в виде двух отправочных марок с параллельными поясами с равномерной треугольной решеткой с восходящими опорными раскосами. Высота ферм 2250 мм. Номинальная длина ферм на 500 мм меньше пролета здания за счет укорочения крайних панелей на 250 мм. Пояса ферм, стойки и раскосы проектируются из парных равнополочных уголков. Элементы фермы соединяются в узлах фасонками.

Стены и ограждения: в качестве ограждающих конструкций используются трехслойные сэндвич-панели с запрессованным утеплителем из жестких минераловатных плит. Они отличаются значительно небольшой массой. Толщина ограждающей части панели в долах профилированных листов обшивки 0,12 м. Для размещения каркаса между ограждениями и колоннами предусмотрен зазор в 0,27 м. Несущий каркас — металлический прогон — выполнен из горячекатаных прямоугольных труб.

Технологическая карта на монтаж ферм покрытия включает объемы работ, способы производства монтажа стальных стропильных ферм, комплектацию машин и механизмов (автокран, монтажные приспособления), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж выполняется с применением автокрана с последующей сваркой соединений и защитой от коррозии. Геометрическая неизменяемость каркаса здания обеспечивается жесткой заделкой колонн в фундаменты, системами горизонтальных и вертикальных связей.

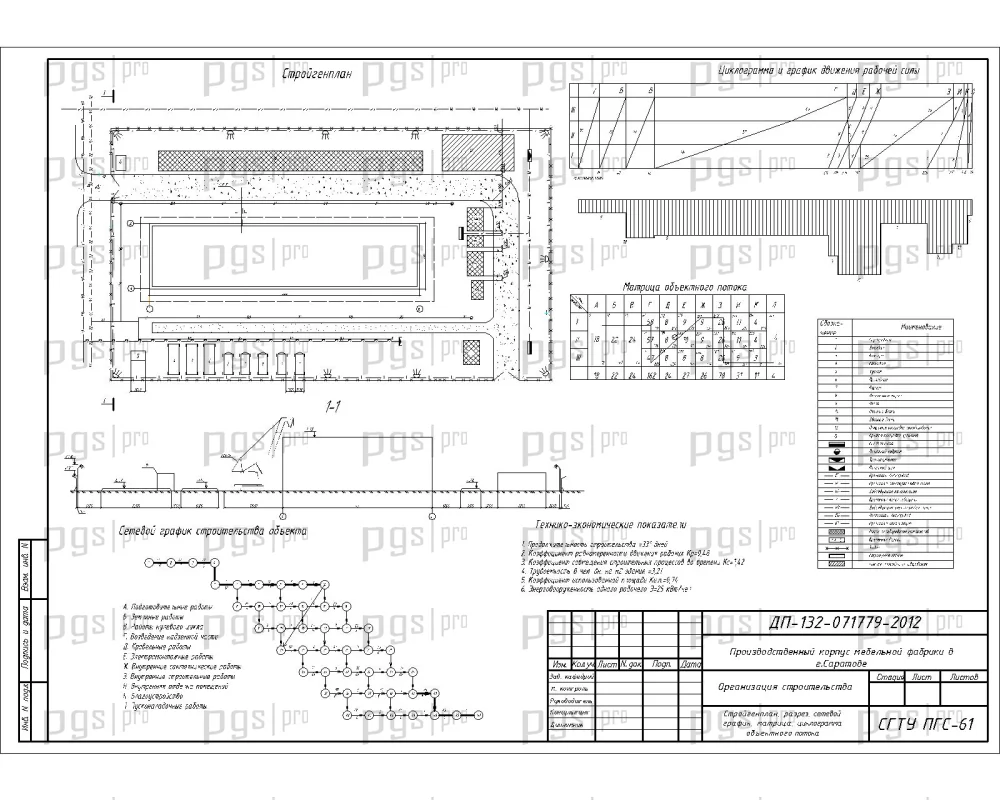

Сетевой график и календарный план составлены с учетом технологической последовательности работ при строительстве корпуса мебельной фабрики: устройство фундаментов, монтаж стального каркаса, монтаж покрытия и кровли, устройство стен и ограждений, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели включают сметную стоимость объекта, стоимость строительно-монтажных работ, сметную стоимость 1 м² общей площади здания, выработку на одного рабочего в день, нормативную и расчетную продолжительность строительства, коэффициент использования основных фондов. Проект включает технико-экономическое сравнение вариантов ферм покрытия, что позволяет обосновать выбор оптимальной конструктивной схемы.

Диплом №3076 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Современная конструктивная схема: стальной каркас с двухветвевыми ступенчатыми колоннами, подкрановыми балками и стропильными фермами пролетом 24 м.
• Сложный инженерный объект: крупногабаритное производственное здание 36×96 м с административным блоком на три этажа.

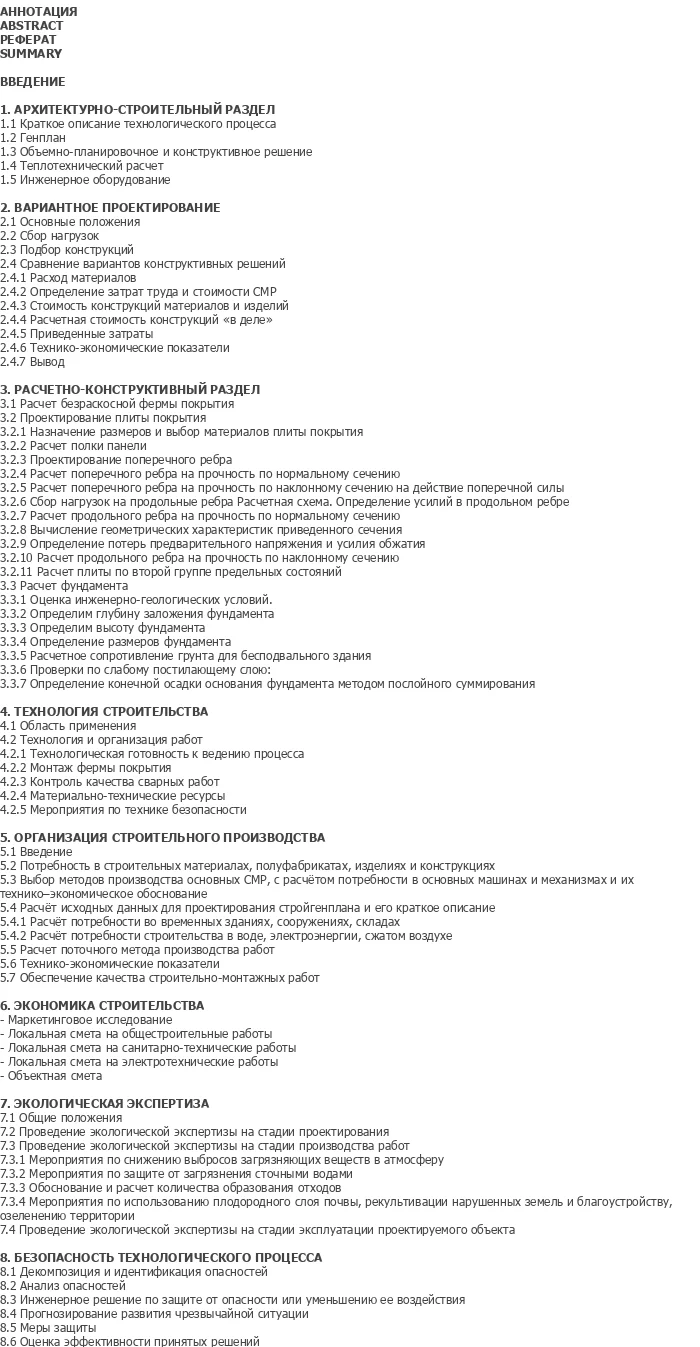

• Полная комплектация: 126 листов пояснительной записки и 8 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.

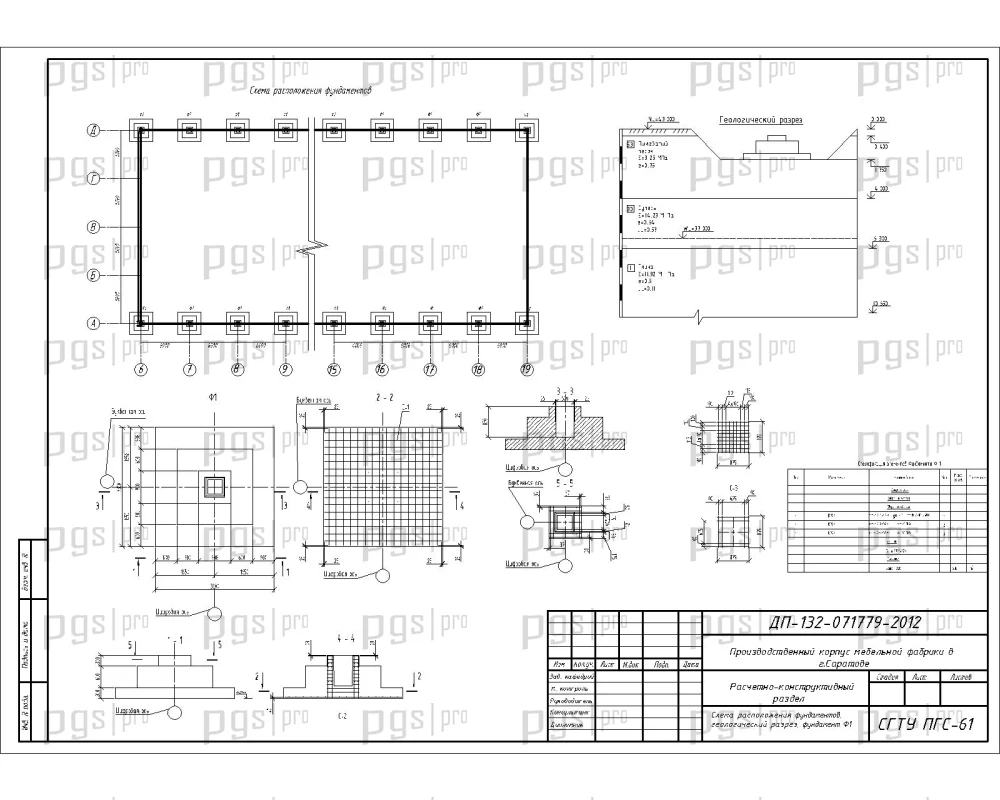

• Разнообразие конструкций: отдельные фундаменты, стальной каркас, трехслойные сэндвич-панели, стропильные фермы, малоуклонная рубероидная кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монтаж ферм покрытия, сетевой график, календарный план, строительный генплан, технико-экономические показатели, экологическая экспертиза, безопасность технологического процесса.
• Актуальная тематика: проектирование корпусов мебельных фабрик — востребованное направление в современном строительстве.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3076 по доступной цене — 5 000 рублей.
