Дипломный проект №5001 «Реконструкция перинатального центра в г. Нижний Тагил» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории реконструкции зданий и сооружений и предназначен для переоборудования существующего здания родильного дома в современный перинатальный центр. Проект выполнен с учетом климатических условий Свердловской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Состав графической части: фасад и генплан, план 5-го этажа, план 6-го этажа, план кровли с разрезами и узлами, план плит перекрытия над 5 и 6 этажами, сравнение вариантов, конструирование железобетонной плиты перекрытия, конструирование фундаментов, технологическая карта на демонтаж стропильной кровли, календарный план и сетевой график, строительный генплан.

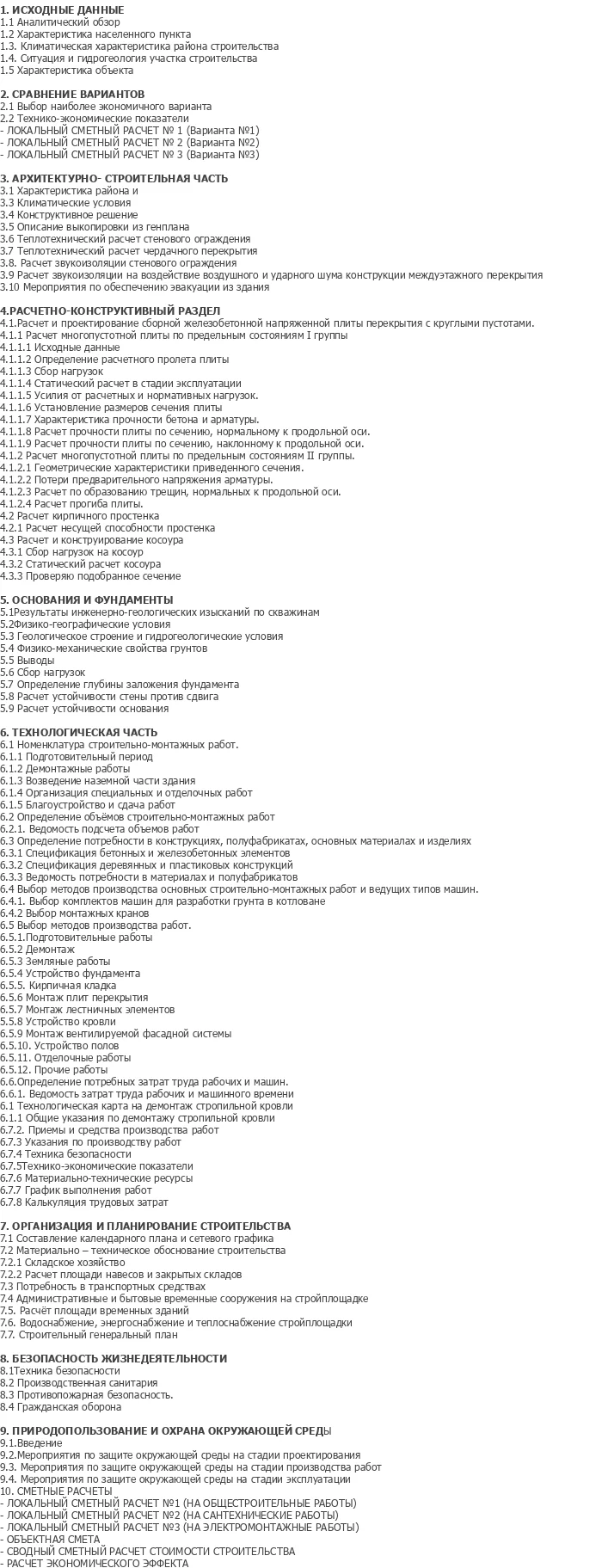

Состав пояснительной записки: исходные данные, аналитический обзор, характеристика населенного пункта, климатическая характеристика района строительства, ситуация и гидрогеология участка, характеристика объекта, сравнение вариантов, архитектурно-строительная часть, расчетно-конструктивный раздел (расчет и проектирование сборной железобетонной напряженной плиты перекрытия с круглыми пустотами, расчет кирпичного простенка, расчет и конструирование косоура), основания и фундаменты, технологическая часть (технологические карты на демонтаж стропильной кровли), организация и планирование строительства, безопасность жизнедеятельности, природопользование и охрана окружающей среды, сметные расчеты.

Проектируемый объект — реконструкция существующего здания родильного дома, построенного в 60-е годы прошлого столетия, в современный перинатальный центр в городе Нижний Тагил. Данный ПГС дипломный проект разработан с учетом современных требований к медицинским учреждениям, энергоэффективности и функциональности. Особенность проекта — надстройка двух дополнительных этажей над существующим четырехэтажным зданием с подвальным помещением, что позволило расширить площадь и создать современные условия для оказания медицинской помощи.

Существующее здание имеет П-образную форму в плане с размерами 71,4 м по главному фасаду и 25,8 м в поперечном направлении. Высота помещений составляет 3,6 м, высота подвала — 3,05 м. Здание относится к нормальному классу ответственности. В рамках реконструкции предусмотрено утепление наружных стен плитами «Isover», замена деревянных окон на металлопластиковые, а также полная замена инженерных систем. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию реконструкции зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №5001 предлагает оптимальное соотношение цены и качества.

Проект предусматривает размещение в здании перинатального центра следующих отделений: административный блок, приемное отделение, родильное отделение, отделение патологии беременных, отделение новорожденных, консультативно-диагностический блок, операционный блок, отделение реанимации, ЛОР, офтальмологическое отделение, физиотерапевтическое отделение, рентгенологическое отделение, лаборатория, аптечный пункт, пищеблок, прачечная, котельная и другие вспомогательные помещения.

Функциональные связи в здании решены с учетом специфики медицинского учреждения и требований к санитарно-гигиеническим нормам. Планировочная структура здания базируется на четком разделении потоков пациентов, персонала и грузов с обеспечением бесконтактных связей между чистой и грязной зонами.

На первом этаже размещены приемное отделение, регистратура, консультативно-диагностический блок, административные помещения и пищеблок с раздельными входами для пациентов и персонала. Второй и третий этажи отведены под стационарные отделения с палатами на 2–4 койки, процедурными и постовыми помещениями. Четвертый этаж содержит операционный блок с тремя операционными, реанимационное отделение и интенсивную терапию новорожденных.

Надстроенные пятый и шестой этажи включают дополнительные стационарные отделения, палаты для совместного пребывания матери и ребенка, учебные классы для персонала и конференц-зал. Техэтаж размещает инженерное оборудование, вентиляционные камеры и котельную. В здании предусмотрены три лестничные клетки и два лифта: пассажирский и грузовой для транспортировки медицинского оборудования и пациентов на носилках. Внутренняя отделка выполнена с применением современных отделочных материалов, обладающих антисептическими свойствами и соответствующих санитарным нормам для медицинских учреждений.

Существующее здание до реконструкции: несущие стены выполнены из мелкоштучных материалов — кирпича и шлакоблоков. Фундаменты — монолитные бетонные, а также из сборных бетонных блоков. Стены подвала — монолитный бетон, кладка из шлакобетонных камней толщиной 600 мм. Наружные стены выполнены из красного полнотелого кирпича и шлакоблока толщиной 640 мм и 600 мм. Перекрытия — сборные железобетонные пустотные плиты шириной 1,0 м и 1,2 м. Крыша — стропильная, деревянные стропила, кровля из волнистых асбестоцементных листов.

Реконструкция и надстройка: стены надстраиваемых 5-го и 6-го этажей, а также техэтажа выполнены из шлакоблоков М100 на растворе М75 толщиной 400 мм. Перекрытия над 5-м, 6-м и техэтажом — сборные железобетонные плиты по серии 1.141-1, в 60-64. Лестницы — наборные железобетонные ступени по металлическим косоурам с облицовкой керамогранитом. Утепление наружных стен существующего здания выполнено плитами «Isover» с коэффициентом теплопроводности 0,036 Вт/(м·°С), толщина утеплителя 120 мм. Кровля после реконструкции — стропильная двускатная.

Окна и двери: в рамках реконструкции деревянные окна заменены на металлопластиковые, двери внутренние — металлопластиковые и металлические противопожарные, наружные двери — металлические фирмы «Стальпромтехника» и металлопластиковые. Шахты лифтов выполнены из шлакоблоков М100 на растворе М100 толщиной 400 мм с армированием кладочной сеткой. В здании предусмотрены лифты: пассажирский грузоподъемностью 630 кг и больничный грузоподъемностью 1000 кг для перевозки пациентов на носилках.

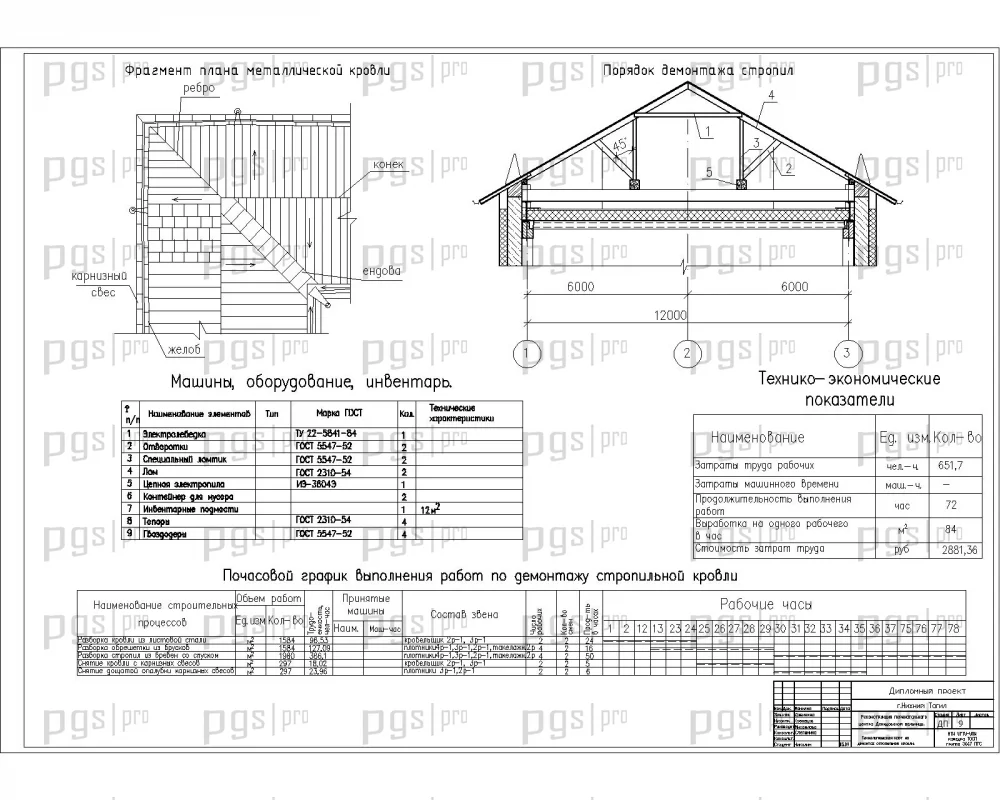

Технологическая карта на демонтаж стропильной кровли включает объемы работ, способы производства демонтажа существующей кровельной системы, комплектацию машин и механизмов (автокран, бульдозер, самосвалы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Демонтаж выполняется с применением автокрана грузоподъемностью 25 тонн с последующей сортировкой и вывозом строительного мусора.

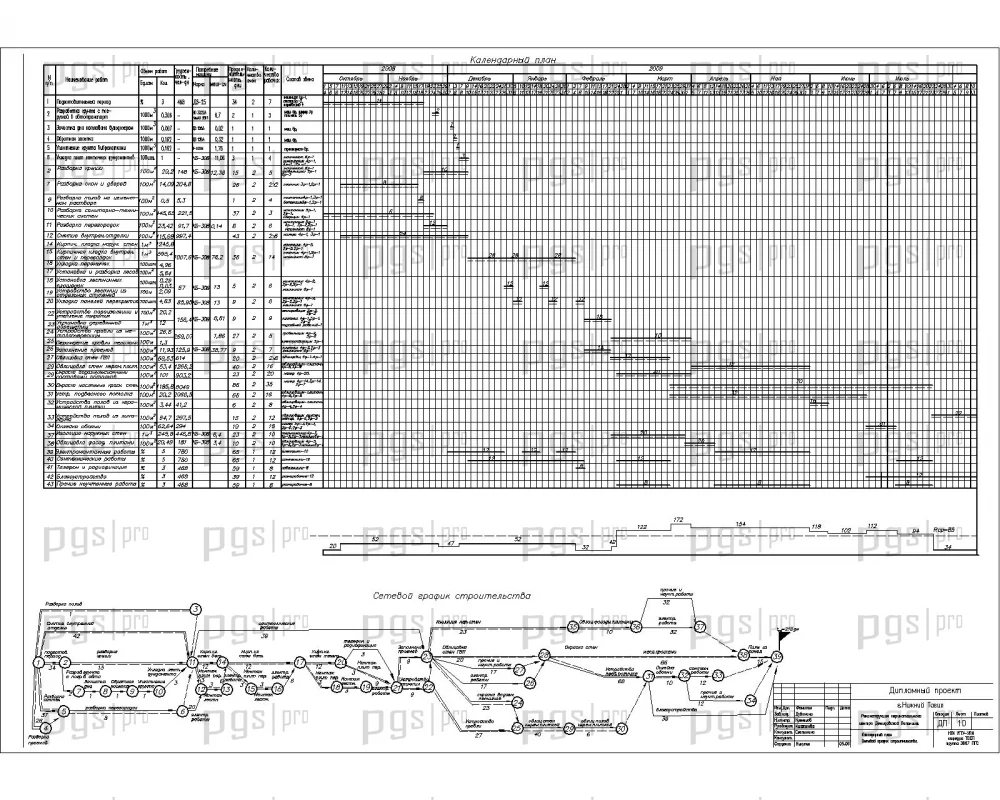

Календарный план и сетевой график составлены с учетом технологической последовательности работ при реконструкции: демонтаж существующих конструкций, усиление фундаментов, возведение надстройки, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

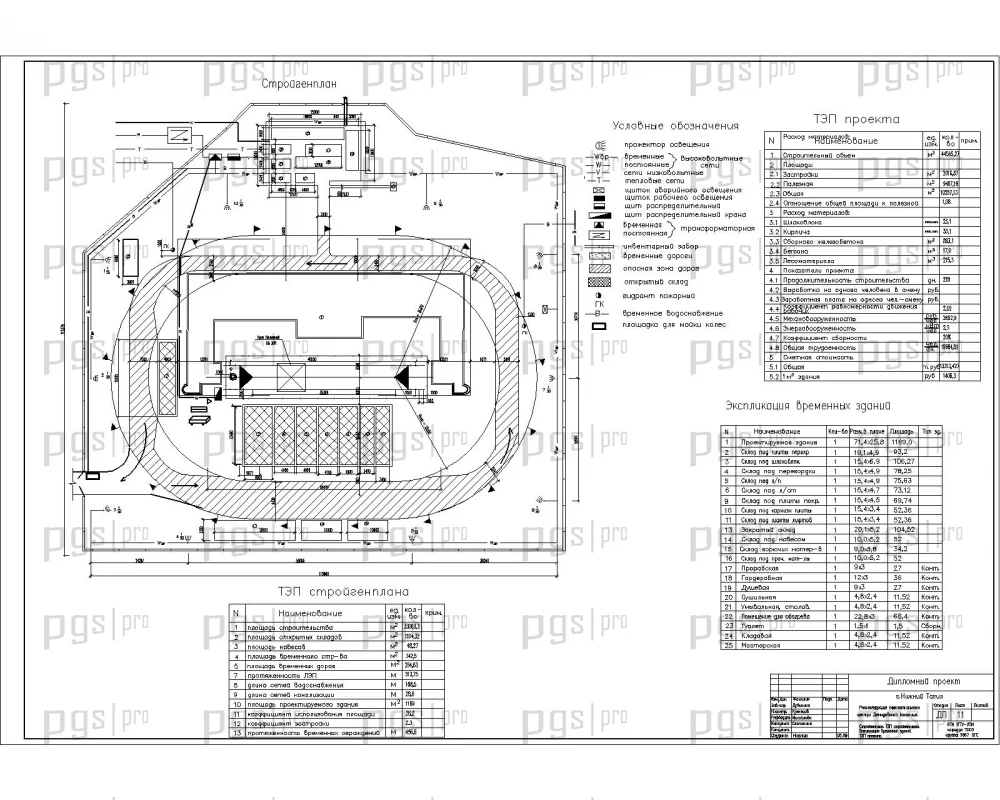

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

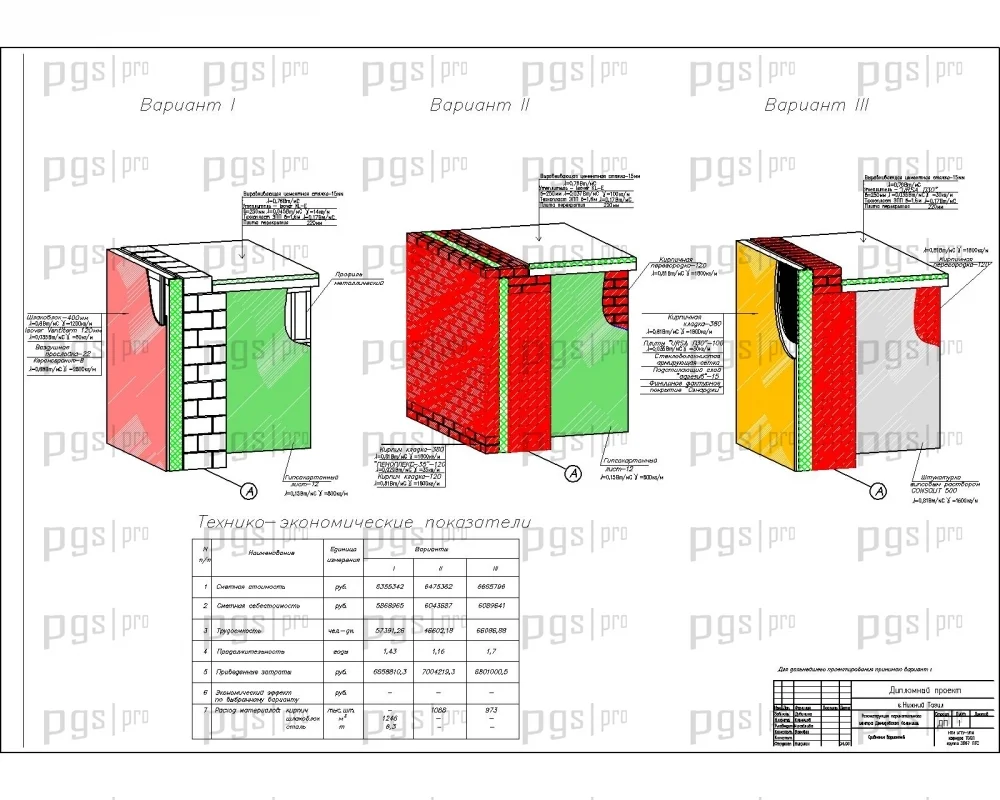

Сравнение вариантов реконструкции включает технико-экономическое обоснование выбора оптимального варианта надстройки с учетом прочности существующих фундаментов и несущих конструкций, стоимости работ, сроков строительства и эксплуатационных характеристик.

Диплом №5001 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: реконструкция медицинских учреждений — востребованное направление в современном строительстве.
• Сложный инженерный объект: надстройка этажей над существующим зданием с учетом прочности несущих конструкций.
• Полная комплектация: 139 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стены, перекрытия, стропильная система, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на демонтаж, календарный график, строительный генплан, сравнение вариантов, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №5001 по доступной цене — 4 000 рублей.
