Дипломный проект №5002 «Реконструкция здания общежития под жилой дом в г. Нижний Тагил» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории реконструкции зданий и предназначен для переоборудования существующего здания общежития в современный многоквартирный жилой дом. Проект выполнен с учетом климатических условий Свердловской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Состав графической части: фасады и план кровли с генпланом, перепланировка 1-го этажа с разрезом и узлами, перепланировка 5-го этажа и план 6-го (мансардного) этажа с разрезом и узлом, сравнение вариантов, конструирование деревянной скатной кровли, конструирование фундаментов, технологическая карта на устройство кирпичной кладки, календарный план и сетевой график, строительный генплан.

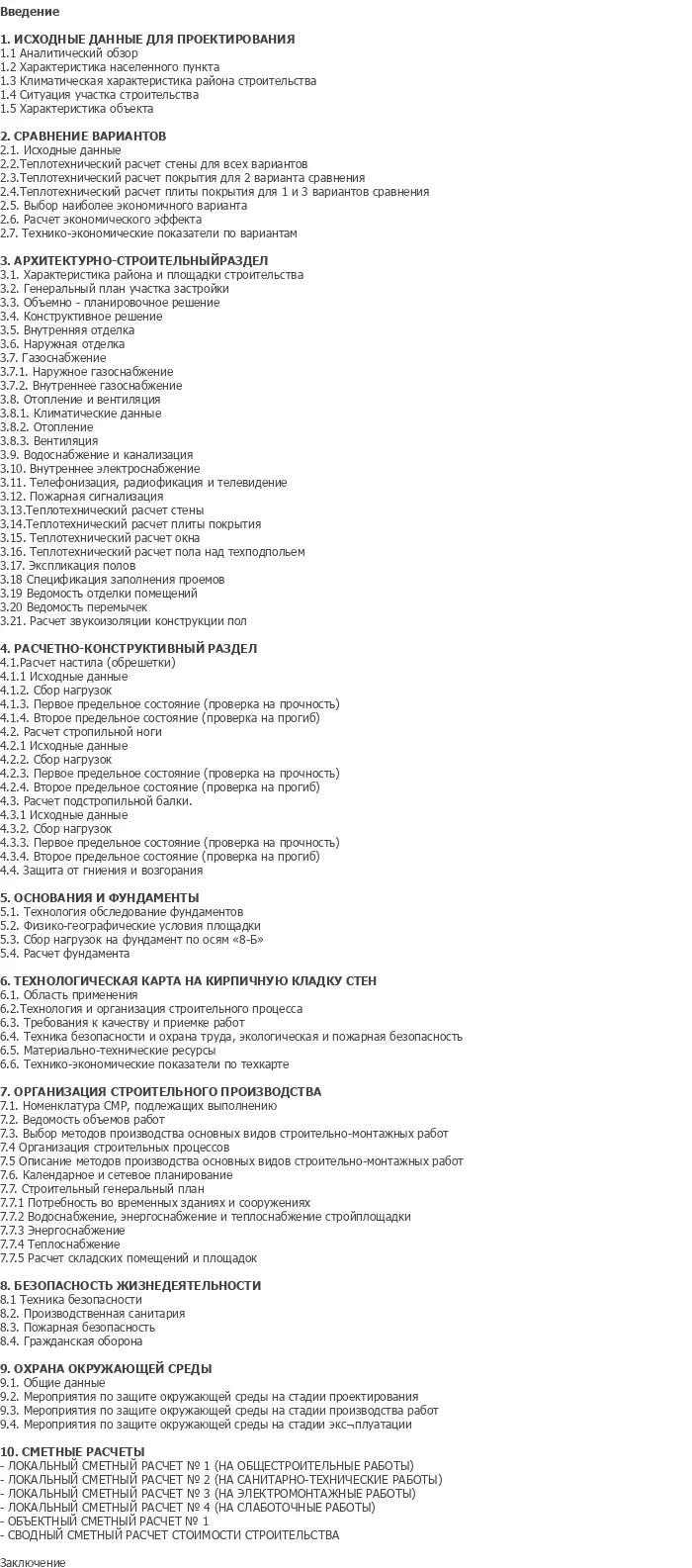

Состав пояснительной записки: введение, исходные данные для проектирования (аналитический обзор, характеристика населенного пункта, климатическая характеристика района строительства, ситуация участка, характеристика объекта), сравнение вариантов (теплотехнический расчет стены, теплотехнический расчет покрытия, выбор наиболее экономичного варианта, расчет экономического эффекта, технико-экономические показатели), архитектурно-строительный раздел (генеральный план, объемно-планировочное решение, конструктивное решение, внутренняя и наружная отделка, газоснабжение, отопление и вентиляция, водоснабжение и канализация, электроснабжение, телефонизация, пожарная сигнализация, теплотехнические расчеты, спецификации, расчет звукоизоляции), расчетно-конструктивный раздел (расчет настила обрешетки, расчет стропильной ноги, расчет подстропильной балки, защита от гниения и возгорания), основания и фундаменты, технологическая карта на кирпичную кладку стен, организация строительного производства, безопасность жизнедеятельности, охрана окружающей среды, сметные расчеты (локальные сметные расчеты, объектный и сводный сметный расчет стоимости строительства), заключение.

Проектируемый объект — реконструкция существующего пятиэтажного здания общежития в шестиэтажный многоквартирный жилой дом с мансардой в городе Нижний Тагил. Данный ПГС дипломный проект разработан с учетом современных требований к жилым зданиям, энергоэффективности и функциональности. Особенность проекта — надстройка шестого мансардного этажа, устройство двухъярусных квартир, перепланировка существующих помещений общежития в полноценные квартиры, а также комплексное утепление фасада здания.

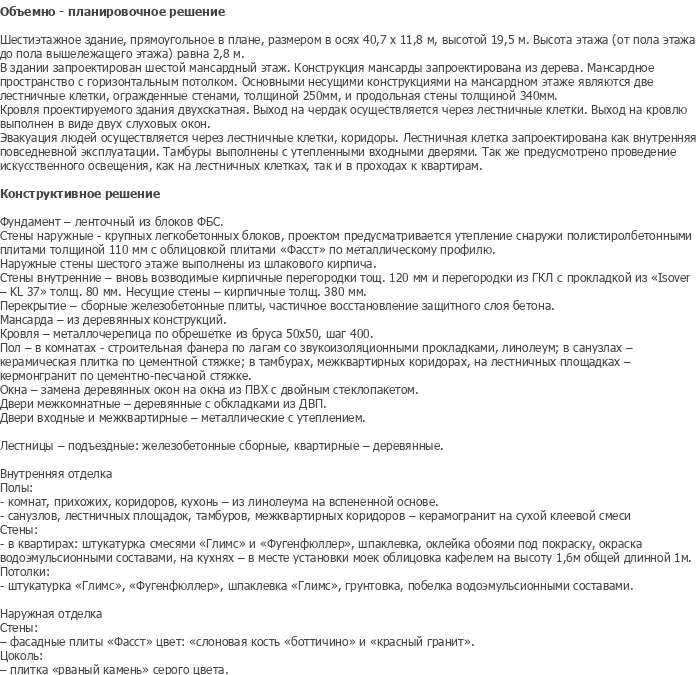

Здание прямоугольное в плане с размерами 40,7 м в длину и 11,82 м в ширину. Общая высота здания после реконструкции составляет 19,55 м. Высота этажа от пола до пола вышележащего этажа равна 2,8 м. В здании запроектирован шестой мансардный этаж с двускатной кровлей и слуховыми окнами. Конструкция мансарды выполнена из дерева. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию реконструкции жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №5002 предлагает оптимальное соотношение цены и качества.

Проект предусматривает полную замену инженерных систем, устройство современных входных групп с тамбурами и утепленными дверями, искусственное освещение лестничных клеток и проходов к квартирам. В рамках реконструкции выполняется перепланировка существующих помещений общежития с созданием самостоятельных квартир различной площади. Лестничные клетки запроектированы как внутренние с естественным освещением через лестничные окна. Выход на кровлю осуществляется через лестничные клетки.

Функциональные связи в здании решены с учетом специфики многоквартирного жилого дома и требований к современному жилищному строительству. Планировочная структура базируется на принципе создания самостоятельных квартир с изолированными помещениями, четким зонированием жилых, хозяйственных и общих зон.

В существующей части здания выполняется перепланировка помещений общежития в квартиры различной площади с кухнями, ванными комнатами и балконами. На мансардном этаже размещаются двухъярусные квартиры, что позволяет эффективно использовать объем мансарды и увеличить жилую площадь здания. Мансардные помещения имеют скошенные потолки и запроектированы с учетом естественного освещения через мансардные окна.

Лестничные клетки запроектированы как внутренние с естественным освещением. В здании предусмотрены две лестничные клетки. Тамбуры выполнены с утепленными входными дверями. Проведено искусственное освещение как в лестничных клетках, так и в проходах к квартирам. Входные группы оборудованы пандусами для обеспечения доступности маломобильных групп населения.

Фундамент: ленточный из сборных железобетонных блоков ФБС. Проектом предусмотрено обследование существующих фундаментов с целью определения их несущей способности при надстройке мансардного этажа. При необходимости выполняется усиление фундаментов.

Наружные стены: существующие стены выполнены из крупнопустотных блоков. Проектом предусматривается утепление наружных стен снаружи полистиролбетонными плитами «Фасст» толщиной 110 мм с облицовкой по металлическому профилю. Наружные стены мансардного этажа выполнены из шлакоблочной кладки. Стены внутренние — вновь возводимые кирпичные перегородки толщиной 120 мм и перегородки из ГКЛ с прокладкой из «Isover KL-37» толщиной 80 мм. Несущие стены — кирпичные толщиной 380 мм.

Перекрытия: сборные железобетонные плиты, частично с восстановлением защитного слоя бетона. Перекрытия над мансардным этажом — деревянные по балкам сечением 50×150 мм с шагом 400 мм. Полы в комнатах — строительная фанера по лагам со звукоизоляционными прокладками, линолеум. В санузлах — керамическая плитка по цементной стяжке. В тамбурах, межквартирных коридорах, на лестничных площадках — керамогранит на сухой клеевой смеси.

Кровля: двускатная из металлочерепицы по деревянной обрешетке из бруса 50×50 мм с контробрешеткой. Конструкция мансарды выполнена из деревянных элементов: стропильные ноги, мауэрлаты, прогоны, обрешетка. Узлы сопряжения деревянных элементов выполнены с применением металлических накладок и болтовых соединений.

Окна и двери: окна — металлопластиковые, остекление — двойным стеклопакетом. Двери межкомнатные — деревянные с обкладками из ДВП. Двери входные и межквартирные — металлические с утеплением. Лестницы подъездные — железобетонные сборные, квартирные — деревянные.

Технологическая карта на устройство кирпичной кладки включает объемы работ, способы производства кладки внутренних перегородок и наружных стен мансардного этажа, комплектацию машин и механизмов (автокран, бетономешалка, растворонасос), трудовые затраты, технику безопасности и мероприятия по охране окружающей среды. Кладка выполняется с применением цементно-песчаного раствора марки М50 с полным заполнением швов.

Календарный план и сетевой график составлены с учетом технологической последовательности работ при реконструкции: обследование существующих конструкций, демонтажные работы, усиление фундаментов, возведение мансардного этажа, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Сравнение вариантов реконструкции включает технико-экономическое обоснование выбора оптимального варианта утепления фасада, конструкции мансарды и перепланировки квартир с учетом стоимости работ, сроков строительства и эксплуатационных характеристик.

Диплом №5002 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: реконструкция зданий общежитий в жилые дома — востребованное направление в современном строительстве.
• Сложный инженерный объект: надстройка мансардного этажа над существующим зданием с учетом прочности несущих конструкций.
• Полная комплектация: 164 листа пояснительной записки и 9 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стены, перекрытия, деревянная стропильная система мансарды, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на кирпичную кладку, календарный график, строительный генплан, сравнение вариантов.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №5002 по доступной цене — 3 500 рублей.
