Дипломный проект №5003 «Реконструкция дома связи в г. Челябинск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории реконструкции зданий и предназначен для переоборудования существующего здания связи в современное многофункциональное административное здание. Проект выполнен с учетом климатических условий Челябинской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Состав графической части: фасады Т-А и 1-16, генеральный план, планы 1–7 этажей, план кровли с узлом, разрезы 1-1, 2-2, 3-3, 4-4, 5-5, 6-6, расчетная схема здания с таблицами нагрузок, схемы расположения колонн, колонна К-3, ригели РБт-60.40.45 и РБт-75.40.45, схемы расположения плит перекрытия на отметках +16,800 и +16,400, многопустотная плита перекрытия ПК 42.15-8Ат-V, технологическая карта на возведение железобетонного каркаса, технологическая карта на возведение кирпичной кладки, строительный генплан, календарный план с графиком движения рабочей силы, сравнение экономических показателей вариантов усиления фундаментов, перекрытий и кровель.

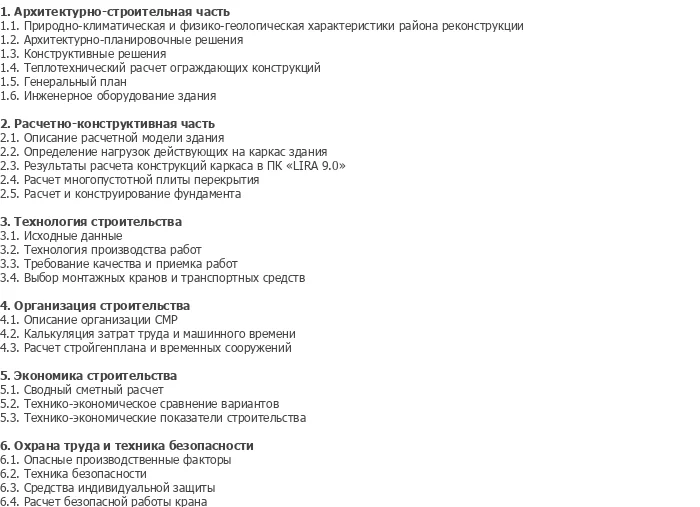

Состав пояснительной записки: архитектурно-строительная часть (природно-климатические характеристики, архитектурно-планировочные и конструктивные решения, теплотехнический расчет ограждающих конструкций, генеральный план, инженерное оборудование), расчетно-конструктивная часть (описание расчетной модели, определение нагрузок, результаты расчета конструкций каркаса в ПК LIRA 9.0, расчет многопустотной плиты перекрытия, расчет и конструирование фундамента), технология строительства (исходные данные, технология производства работ, выбор монтажных кранов), организация строительства (описание организации СМР, калькуляция затрат, расчет стройгенплана), экономика строительства (сводный сметный расчет, технико-экономическое сравнение вариантов), охрана труда и техника безопасности.

Проектируемый объект — реконструкция существующего здания дома связи в городе Челябинск. Данный ПГС дипломный проект разработан с учетом современных требований к административным зданиям, энергоэффективности и функциональности. Особенность проекта — комплексная реконструкция существующего здания сложной конфигурации в плане, включающая надстройку боковых трехэтажных крыльев на два этажа, одно-двухэтажную надстройку четырехэтажной центральной части, строительство нового входа, перепланировку трех этажей и подвала, а также возведение стеклянной башни.

Здание имеет сложную конфигурацию в плане с общими размерами 68,7 × 64,0 м. Главная часть — трех-четырехэтажная, боковые крылья — трехэтажные, центральная угловая часть — четырехэтажная с подвалом. Высота здания после реконструкции составляет 34,1 м. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию реконструкции административных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №5003 предлагает оптимальное соотношение цены и качества.

Реконструкция предусматривает замену деревянных перекрытий на монолитный железобетон, усиление существующих фундаментов и колонн, строительство нового железобетонного каркаса надстроенных этажей, устройство современных инженерных систем и полную замену оконно-дверных блоков. Проект выполнен с применением современных программных комплексов для расчета конструкций.

Функциональные связи в здании решены с учетом специфики административного здания связи и требований к современным офисным пространствам. Планировочная структура базируется на принципе создания открытых офисных пространств с возможностью зонирования, размещения технических помещений связи и административных блоков.

На первом этаже размещаются залы почтамта, телеграфа и междугороднего телефона в центральной части, административные помещения «ОАО УРАЛСВЯЗЬИНФОРМ» в боковых крыльях. Второй этаж отведен под помещения «Связь-Банка». На третьем и четвертом этажах располагаются производственные и операционные помещения связи. Пятый, шестой и седьмой этажи надстроенных частей содержат дополнительные офисные помещения и технические этажи.

В подвальной части по улице Коммуны размещаются аккумуляторная и выпрямительная, по улице Кирова — столовая на 50 посадочных мест с банкетным залом. В здании предусмотрены три лестничные клетки: одна центральная угловая и две боковых. Также запроектированы две лифтовые шахты: пассажирская и грузовая. Главный вход в здание организован в центральную часть со стороны улицы Коммуны со стеклянной башней, которая является архитектурной доминантой комплекса.

Фундаменты: существующие фундаменты здания выполнены на естественном основании в виде лент под стены и столбчатых под колонны. Отметка заложения фундаментов от -5,700 до -4,600 м относительно пола первого этажа. Основания под фундаменты в осях А-К — силикатные мелкозернистые пески, в осях 8-16 — аллювиальные суглинки мощностью 1,5–3,0 м. В проекте предусматривается усиление фундаментов путем увеличения их площади обрезания в местах, определенных после их открытки. Выполнено сравнение экономических показателей вариантов усиления фундаментов.

Существующий каркас и его усиление: поскольку перекрытия в осях 1–5 (кроме перекрытия на отм. 0,000) были деревянными, произведена их замена на монолитную железобетонную плиту толщиной 90 мм под конструкцию пола 80 мм. Перекрытия устраиваются на новых монолитных балках, которые опираются на основные балки существующего каркаса с учетом новых нагрузок. Для возможности их опирания выполняется усиление главных балок по неразрезной схеме с увеличением сечения. Выявлена необходимость усиления колонн в осях Ж-Т на высоту двух этажей и в осях 8–16 на высоту трех этажей. Существующий каркас находится в отличном состоянии, бетон имеет прочность класса B20, арматура не корродирована.

Новые конструкции здания: конструкция надстройки выполнена из железобетонных поперечных рам с шагом, повторяющим шаг существующих колонн. Рама выполнена без связей, с жесткими узлами, продольная жесткость пространственного каркаса обеспечена жесткими узлами примыкания ригелей к колоннам. Перекрытия — монолитный железобетон с монолитными шпонками. Покрытие центральной части здания в осях 1–8, А-Ж — из пустотных плит по металлическим фермам. Покрытие части здания в осях 8–16 и Ж-Т — металлические щиты-полуарки шириной 1250 мм. Стальной лист 4 мм является конструкцией мягкой кровли, щиты стыкуются на сварке с помощью накладок.

Стены: кирпичная кладка из керамических камней М65 на растворе М75. Наружные стены надстройки — самонесущие из пенобетонных блоков, толщина стен принята из расчета теплоизоляции. Лифтовые шахты — кирпичные стены 250 и 380 мм. В связи с новыми нагрузками выполнено усиление простенков нижних этажей металлическими обоймами и железобетонными приставными колоннами.

Башня: центральная лестничная клетка с отметкой верха существующей сети (+16,400) выполнена металлической каркасной башней высотой 17,7 м (до отм. +34,100) размерами в плане 7500 × 7500 мм. Опирание башни — на монолитный железобетонный пояс. В высоту пятого и шестого этажей колонны закладываются небольшими блоками, выше выполняется витраж с застеклением. На отм. +23,500 выполнено чердачное утепленное перекрытие из монолитного железобетона по металлическим балкам. Конструкция шатра покрытия — из ферм на отм. +34,100.

Окна и двери: применяются окна — трехкамерные стеклопакеты со стеклянным заполнением индивидуальных размеров и двери — двухкамерные стеклопакеты. Лифты — пассажирский Q = 400 кг и грузовой 630 кг.

Технологическая карта на возведение железобетонного каркаса включает объемы работ, способы производства монолитных железобетонных конструкций, комплектацию машин и механизмов (автокран, бетононасос, вибраторы), трудовые затраты, технику безопасности и мероприятия по охране окружающей среды. Монтаж каркаса выполняется с применением автокрана грузоподъемностью 25 тонн.

Технологическая карта на возведение кирпичной кладки содержит технологию кладки стен из керамических камней и пенобетонных блоков, требования к качеству и приемке работ, технику безопасности, материально-технические ресурсы и технико-экономические показатели. Кладка выполняется с применением растворонасоса и автокрана для подачи материалов.

Календарный план и график движения рабочей силы составлены с учетом технологической последовательности работ при реконструкции: обследование существующих конструкций, усиление фундаментов, демонтаж деревянных перекрытий, возведение новых конструкций, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Сравнение экономических показателей включает технико-экономическое обоснование выбора оптимальных вариантов усиления фундаментов, типов перекрытий (монолитное против сборного пустотного) и типов кровель (мягкая против металлической черепицы) с расчетом экономического эффекта для каждого варианта.

Диплом №5003 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложный инженерный объект: реконструкция здания сложной конфигурации с надстройкой нескольких частей различной этажности и строительством стеклянной башни.
• Применение современных программных комплексов: расчет конструкций выполнен в ПК LIRA, что соответствует современным требованиям проектирования.
• Полная комплектация: 217 листов пояснительной записки и 27 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, железобетонный каркас, кирпичные стены, монолитные и сборные перекрытия, металлические конструкции кровли и башни — расчет и конструирование всех основных элементов.
• Практическая направленность: две технологические карты, календарный план, строительный генплан, сравнение экономических показателей трех вариантов конструктивных решений.
• Комплексный подход к реконструкции: обследование существующих конструкций, усиление фундаментов и колонн, замена перекрытий, надстройка этажей, полная замена инженерных систем.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и технике безопасности.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №5003 по доступной цене — 4 500 рублей.
