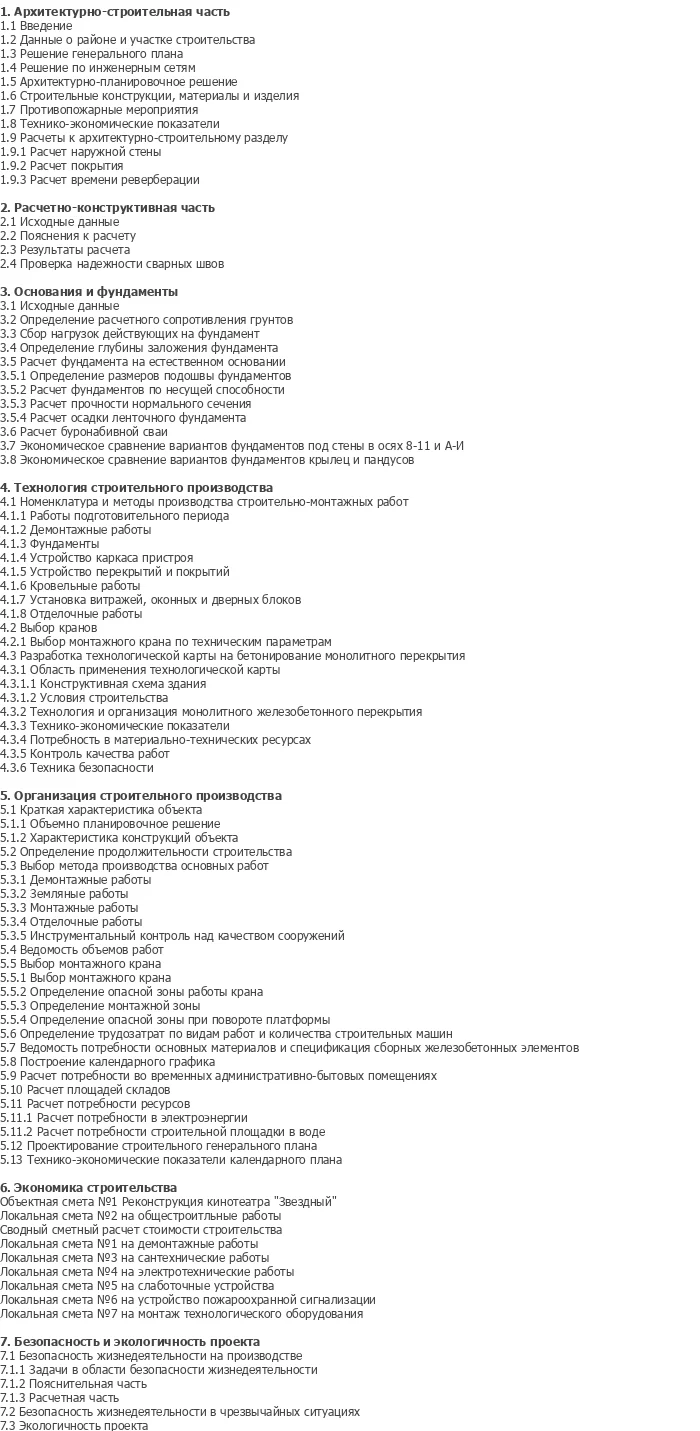

Дипломный проект №5004 «Реконструкция кинотеатра Звёздный г. Курган» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории реконструкции общественных зданий и предназначен для демонстрации комплексного подхода к переустройству существующего кинотеатра с расширением функционала. Проект выполнен с учётом требований СНиП и ГОСТ и может быть адаптирован под любой регион России путём пересчёта теплотехнического раздела. Состав проекта включает 16 листов чертежей в формате AutoCAD (DWG) и 177 листов пояснительной записки в MS Word.

Проектируемый объект — реконструкция существующего кинотеатра «Звёздный» в городе Кургане с целью повышения функциональности и комфорта посетителей. Данный шаблон проекта разработан с учётом современных требований к реконструкции общественных зданий и включает комплексное переустройство внутренних пространств, пристройку дополнительных помещений и усиление несущих конструкций. Основная идея реконструкции — разделение большого зала на два кинозала вместимостью 339 мест каждый, что позволяет увеличить пропускную способность и расширить ассортимент кинопоказов.

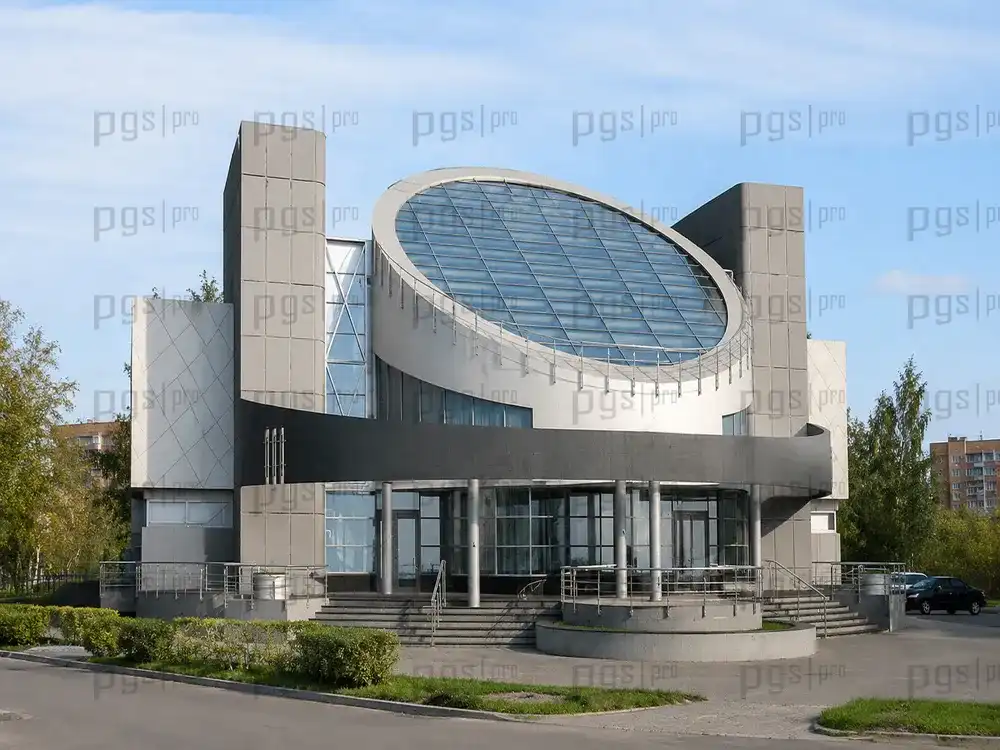

Здание имеет выразительную архитектурную композицию с характерным круглым кинозалом в центральной части и строгими прямоугольными объёмами служебных помещений. Данный ПГС дипломный проект подходит студентам строительных специальностей, изучающим реконструкцию зданий, а также специалистам по проектированию общественных сооружений. Если вы ищете, где купить проект или скачать проект по направлению реконструкции — диплом №5004 предлагает полный комплект документации по доступной цене.

Реконструкция предусматривает сохранение несущей способности существующих конструкций основного здания при одновременном возведении пристроек с каркасной системой. Проект демонстрирует решение сложной инженерной задачи по совмещению различных конструктивных систем в едином объёме.

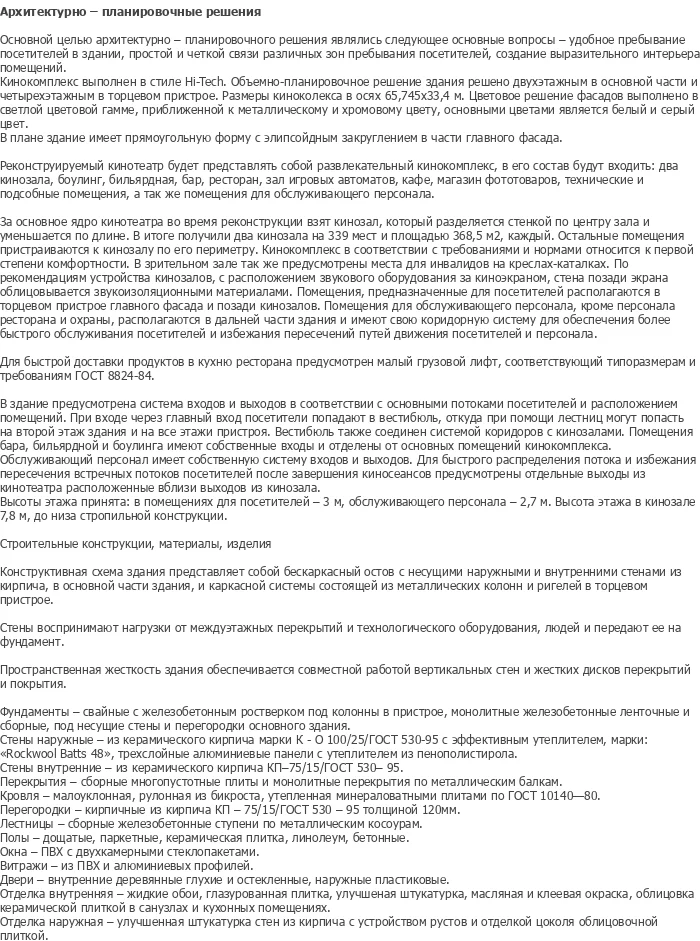

Функциональное зонирование здания решается с учётом двух основных групп пользователей: посетителей кинотеатра и обслуживающего персонала. В здании предусмотрена чёткая развязка потоков: входы и выходы для посетителей расположены с фасадной стороны, а служебные входы — с торцевых фасадов и со стороны двора.

Основное планировочное решение базируется на сохранении существующего кинозала с его последующим разделением на два зала площадью 368,5 м² каждый. По периметру кинозала пристраиваются дополнительные помещения: билетные кассы, гардероб, буфет, бар, ресторан, зал игровых автоматов, кафе, магазин фототоваров, а также помещения для обслуживающего персонала. В зрительном зале предусмотрены места для инвалидов на креслах-каталках.

Высота помещений для посетителей составляет 3 м, для обслуживающего персонала — 2,7 м. Высота этажа в кинозале — 7,8 м до низа стропильной конструкции. Для быстрой доставки продуктов в кухню ресторана предусмотрен малый грузовой лифт, соответствующий типоразмерам и требованиям ГОСТ 8824-84. Витражи и ПВХ-окна с двухкамерными стеклопакетами обеспечивают естественное освещение фойе и коридоров.

Конструктивная схема здания в основной части бескаркасная с несущими наружными и внутренними стенами из кирпича. Пространственная жёсткость обеспечивается совместной работой вертикальных стен и жёстких дисков перекрытий и покрытий. В торцевом пристрое применена каркасная система из металлических колонн и ригелей.

Фундаменты под колонны пристроя — свайные с железобетонным ростверком, под основным зданием — монолитные железобетонные ленточные, а также сборные железобетонные. Стены наружные выполнены из керамического кирпича марки К-100/1/15 ГОСТ 530-95 с эффективным утеплителем, толщиной 480 мм, с трехслойной алюминиевой панелью с утеплителем из пенополистирола. Стены внутренние — из керамического кирпича КП-75/15/15 ГОСТ 530-95.

Перекрытия — сборные многопустотные плиты по монтажным перекрытиям по пеналлическим балкам. Кровля малоуклонная рулонная из бикроста, утеплённая минераловатными плитами по ГОСТ 10140-80. Перегородки — кирпичные из кирпича КП-75/15/15 ГОСТ 530 толщиной 120 мм. Лестницы — сборные железобетонные ступени по металлическим косоурам. Полы — щитовые, паркетные, керамическая плитка, линолеум, бетонные. Внутренняя отделка — обои, глазурованная плитка, улучшенная штукатурка, масляная и клеевая окраска, облицовка керамической плиткой в санузлах и кухонных помещениях. Наружная отделка — улучшенная штукатурка стен из кирпича с устройством рустов и отделкой цоколя облицовочной плиткой.

Расчёт конструкций выполнен в программном комплексе Lira, что обеспечивает высокую точность определения напряжённо-деформированного состояния несущих элементов. В проекте разработана технологическая карта на бетонирование перекрытия, включающая объёмы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности.

Календарный план реконструкции составлен с учётом технологической последовательности выполнения работ: демонтажные работы, устройство фундаментов пристроя, монтаж металлического каркаса, кладка стен, устройство перекрытий, кровельные работы, отделочные работы. Стройгенплан разработан на период демонтажных и монтажных работ с размещением временных зданий, складов, дорог и коммуникаций.

Технико-экономические показатели включают объектную смету №1 на реконструкцию кинотеатра «Звёздный», локальные сметы на общестроительные, демонтажные, сантехнические, электротехнические, слаботочные работы, устройство пожарной сигнализации и монтаж технологического оборудования. Разделы по безопасности жизнедеятельности и экологичности проекта обеспечивают соответствие современным нормативным требованиям.

Диплом №5004 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложный объект реконструкции: комбинация бескаркасной и каркасной конструктивных систем в одном здании.
• Полная комплектация: 177 листов пояснительной записки и 16 листов графики AutoCAD — объём превышает стандартные требования вузовской подготовки.
• Современный расчёт: использование программного комплекса Lira для расчёта конструкций.
• Детальная технологическая проработка: технологическая карта на бетонирование перекрытия с полным комплектом исходных данных.
• Комплексная организация строительства: календарный план, стройгенпланы на разные периоды работ, расчёт потребности в ресурсах.
• Уникальная архитектурная задача: сохранение исторического облика здания при кардинальном изменении внутренней планировки.
• Экономическая обоснованность: полный комплект сметной документации с локальными сметами по всем видам работ.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №5004 по доступной цене — 3 000 рублей.
