Дипломный проект №5005 «Реконструкция церкви в с. Плюсково Трубчевского района Брянской области» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории реконструкции памятников архитектуры и культового зодчества и демонстрирует комплексный подход к восстановлению исторического здания, разрушенного в период Великой Отечественной войны. Проект выполнен с учётом современных требований к реконструкции объектов культурного наследия и может быть адаптирован под аналогичные объекты в других регионах России. Состав проекта включает 22 листа чертежей в формате AutoCAD (DWG) и 105 листов пояснительной записки в MS Word.

Проектируемый объект — реконструкция сельской церкви в селе Плюсково Трубчевского района Брянской области, разрушенной в период Великой Отечественной войны. Данный шаблон проекта разработан с учётом специфики реконструкции памятников культового зодчества и включает комплексное восстановление несущих конструкций, воссоздание утраченных архитектурных элементов и устройство современных инженерных систем. Здание церкви было разрушено до основания: отсутствуют главы, центральная апсида, покрытие, крыша и полы, дверные и оконные блоки разбиты или вовсе отсутствуют, локальные разрушения кирпичной кладки достигают 30%, в сводах имеются дефекты до 20%.

Церковь представляет собой одноэтажное здание с колокольней, выполненное в традициях русско-византийского стиля с элементами классицизма. Общая высота здания составляет 29,55 м. Данный ПГС дипломный проект подходит студентам строительных специальностей, изучающим реконструкцию исторических зданий, а также специалистам по проектированию объектов культурного наследия. Если вы ищете, где купить проект или скачать проект по направлению реконструкции — диплом №5005 предлагает полный комплект документации по доступной цене.

Реконструкция предусматривает полное восстановление центральной апсиды, устройство деревянной стропильной системы с металлической черепичной кровлей, заделку повреждённых участков кладки, устройство отмостки и восстановление внешнего декоративного убранства. Расчёт несущих конструкций выполнен в программном комплексе intab13, что обеспечивает надёжность проектных решений.

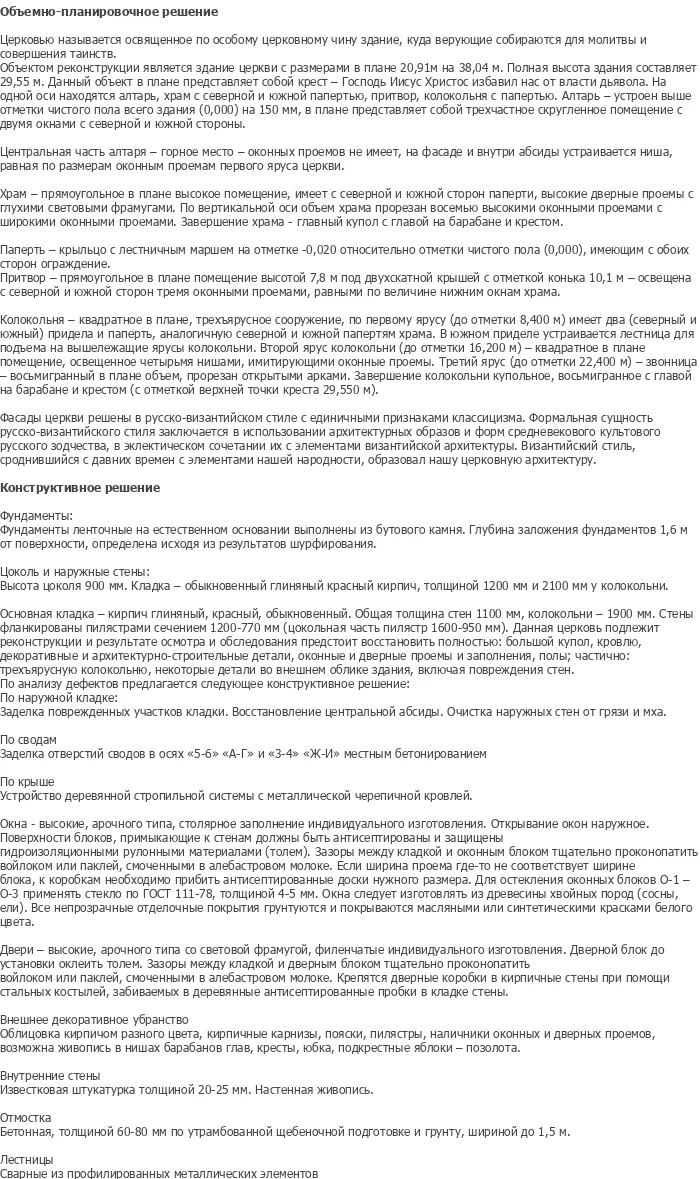

Церковь является освящённым по особому церковному чину зданием, куда верующие собираются для молитвы и совершения таинств. Объектом реконструкции является здание церкви с размерами в плане 20,91 м на 38,04 м. Полная высота здания составляет 29,55 м. Данный объект в плане представляет собой крест — Господь Иисус Христос избавил нас от власти дьявола. На одной оси находятся алтарь, храм с северной и южной папертью, притвор, колокольня с папертью.

Алтарь устроен выше отметки чистого пола веро грани (0,000) на 150 мм, в плане представляет собой трёхчастное скруглённое помещение с двумя окнами с северной и южной стороны. Центральная часть алтаря — горное место — оконных проёмов не имеет, на фасаде и внутри абсиды устраивается ниша, равная по размеру оконному проёму первого яруса церкви. Храм — прямоугольное в плане высокое помещение, имеет с северной и южной сторон паперти, высокие дверные проёмы с глухими световыми фрамугами. По вертикальной оси объём храма прорезан восемью высокими оконными проёмами с широкими оконными проёмами. Завершение храма — главный купол с главой на барабане и крестом.

Притвор — прямоугольное в плане помещение высотой 7,8 м под двухскатной крышей с отметкой конька 10,1 м, освещена с северной и южной сторон тремя оконными проёмами, равными по величине нижним окнам храма. Колокольня — квадратное в плане, трёхъярусное сооружение, по первому ярусу (до отметки 8,400 м) имеет два (северный и южный) придела и паперть, аналогичную северной и южной папертям храма. В южном приделе устраивается лестница для подъёма на вышележащие ярусы колокольни. Второй ярус колокольни (до отметки 16,200 м) — квадратное в плане помещение, освещённое четырьмя нишами, имитирующими оконные проёмы. Третий ярус (до отметки 22,400 м) — звонница — восьмигранный в плане объём, прорезан открытыми арками. Завершение колокольни купольное, восьмигранное с главой на барабане и крестом (с отметкой верхней точки креста 29,550 м).

Конструктивная схема здания бескаркасная с несущими наружными и внутренними стенами из кирпича. Фундаменты ленточные на естественном основании выполнены из бутового камня. Глубина заложения фундаментов 1,6 м от поверхности, определена исходя из результатов шурфирования. Стены наружные выполнены из обыкновенного глинного кирпича, основная кладка — кирпич пилястрый, красный, обыкновенный. Общая толщина стен 1100 мм, колокольни — 1900 мм. Стены фланкированы пилястрами сечением 1200–770 мм (цокольная часть пилястр 1600–950 мм).

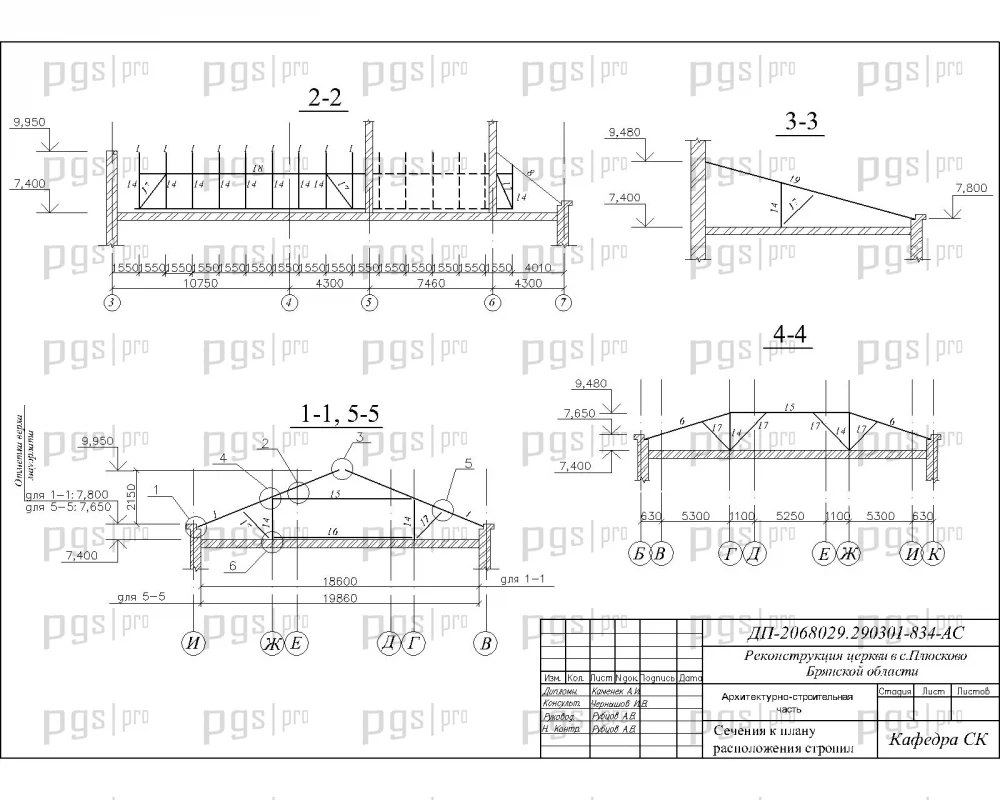

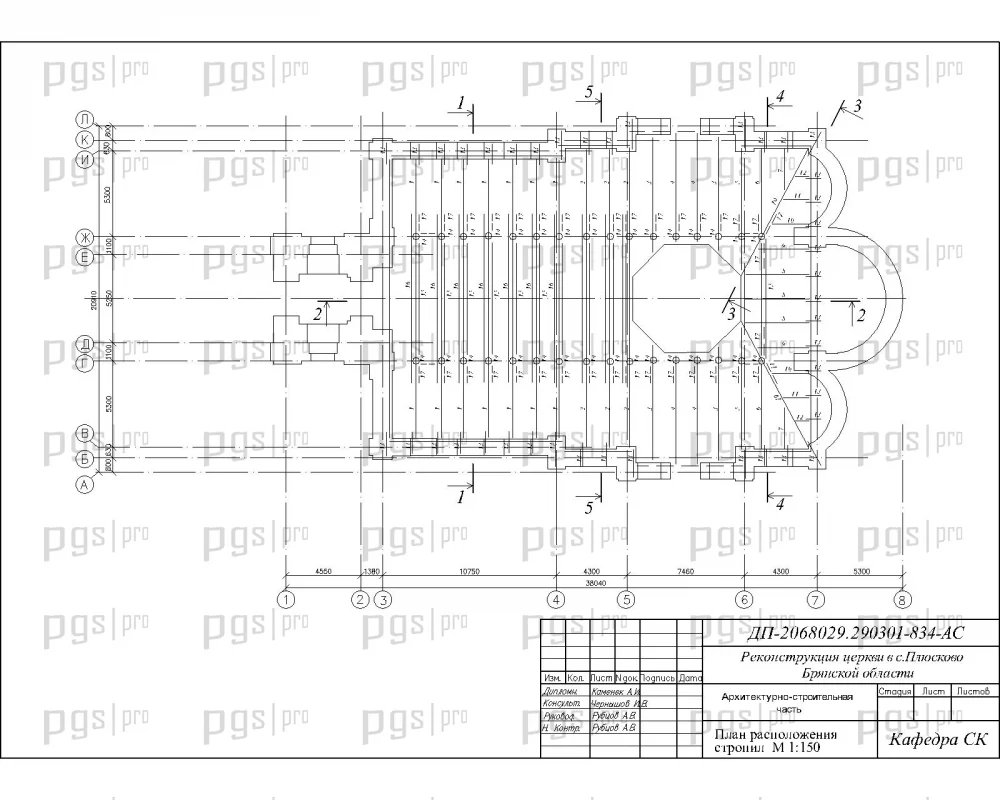

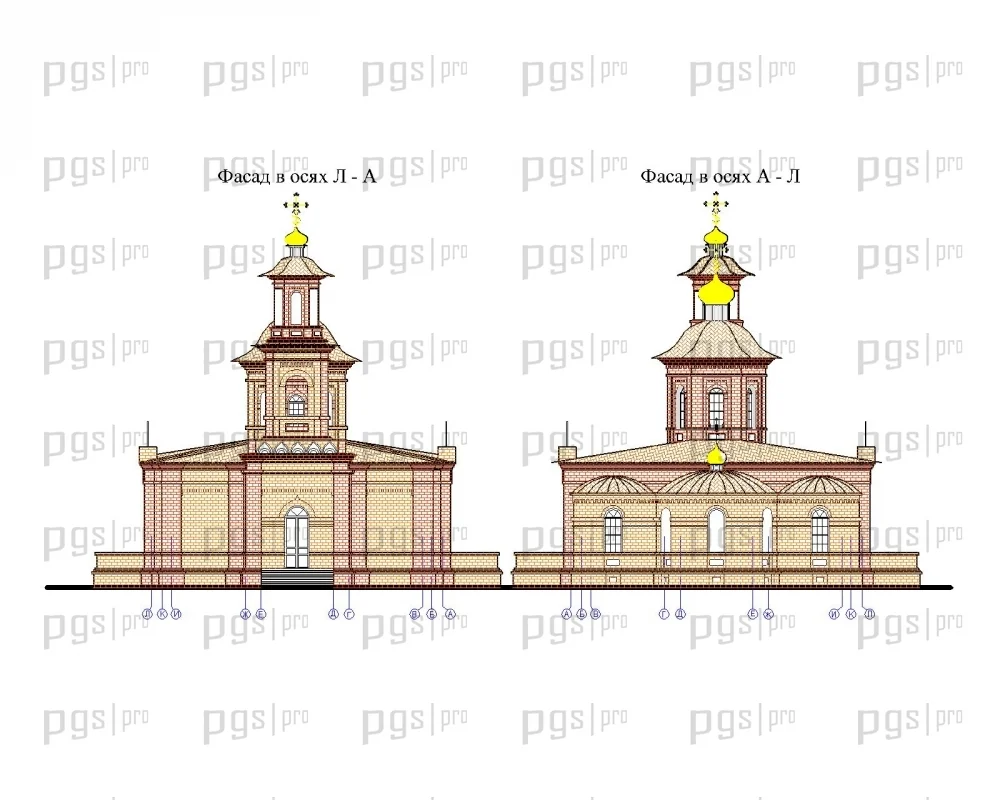

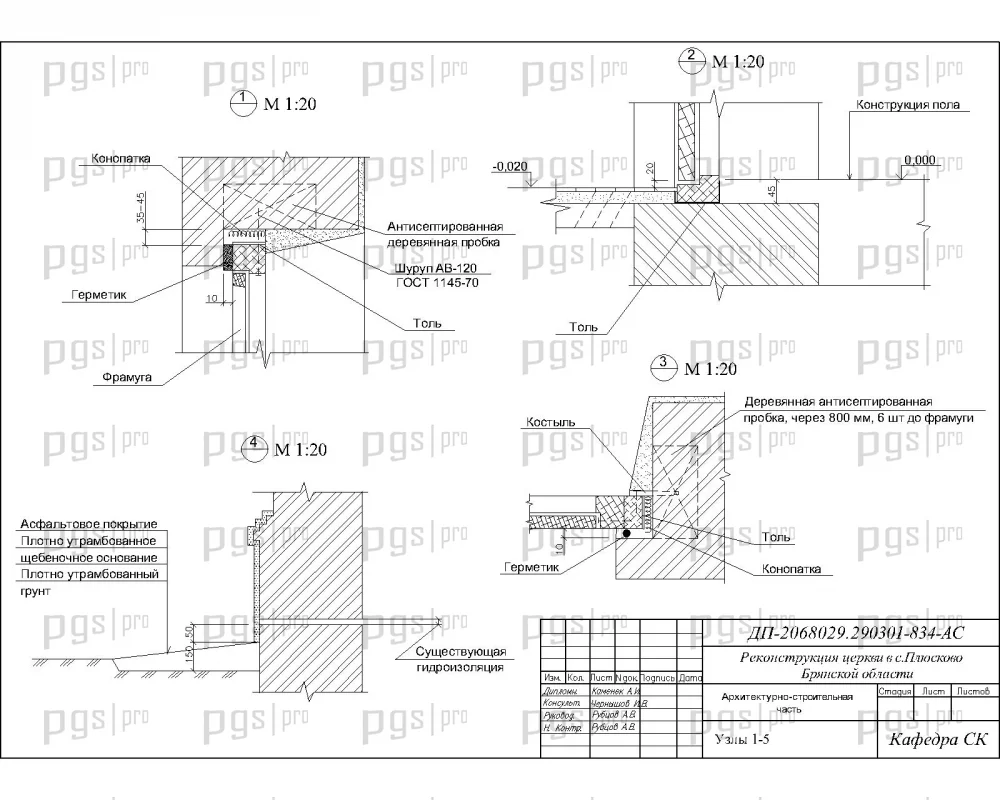

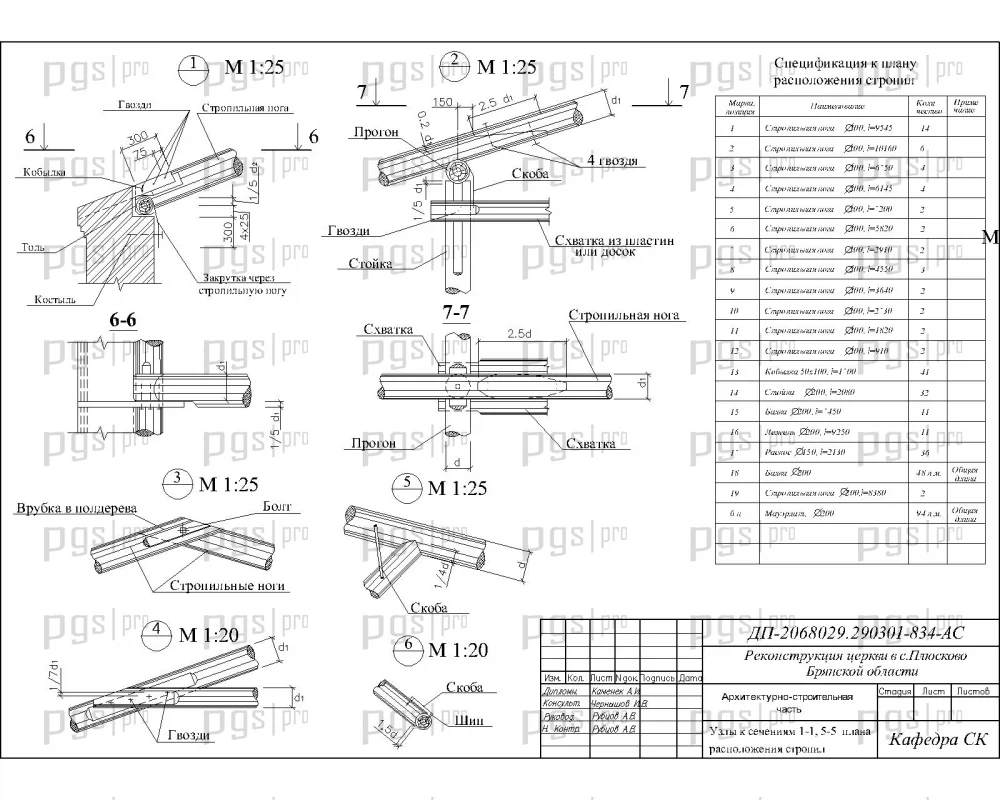

Стропильная система выполнена по деревянным стропилам с устройством кровли из металлочерепицы. Окна — высокие, арочного типа, сталярное заполнение индивидуального изготовления, открывание наружное. Двери — высокие, арочного типа со световой фрамугой, филенчатые индивидуального изготовления. Внешнее декоративное убранство включает облицовку кирпичом разного цвета, кирпичные карнизы, пояски, пилястры, наличники оконных и дверных проёмов, возможна живопись в нишах барабанов глав, кресты, кокошники, подкрестные яблоки — позолота. Внутренние стены — известковая штукатурка толщиной 20–25 мм, настенная живопись. Отмостка — бетонная, толщиной 60–80 мм по утрамбованной щебёночной подготовке и грунту, шириной до 1,5 м. Лестницы — сварные из профилированных металлических элементов.

По результатам осмотра и обследования предстоит восстановить полностью: большой купол, кровлю, декоративные и архитектурно-строительные детали, оконные и дверные проёмы и заполнения, полы. Частично требуется восстановить колокольню, некоторые детали во внешнем облике здания, включая повреждения стен. По наружной кладке предусмотрена заделка повреждённых участков кладки, восстановление центральной абсиды, очистка наружных стен от грязи и мха. По сводам — заделка отверстий в осях местным бетонированием.

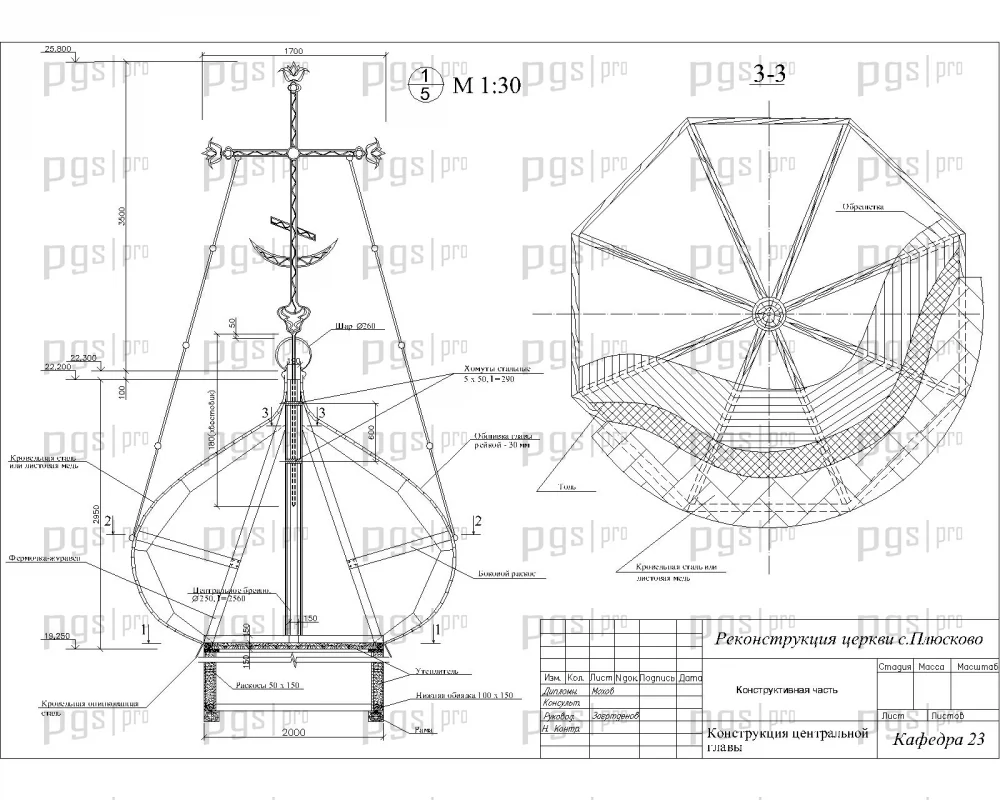

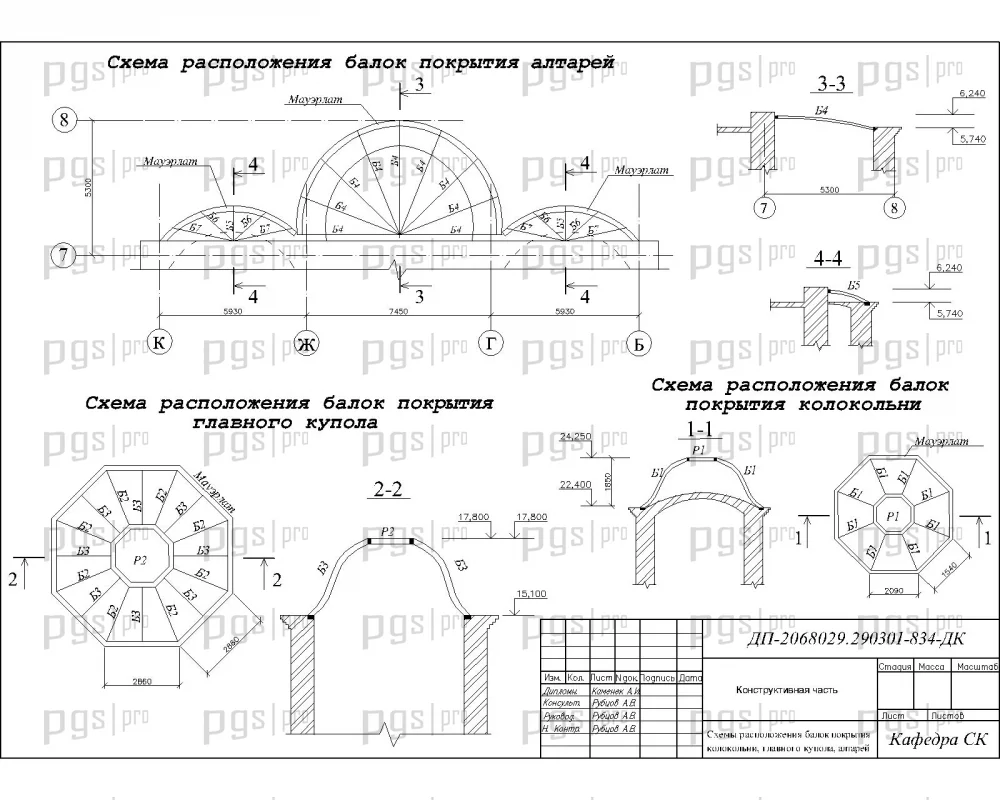

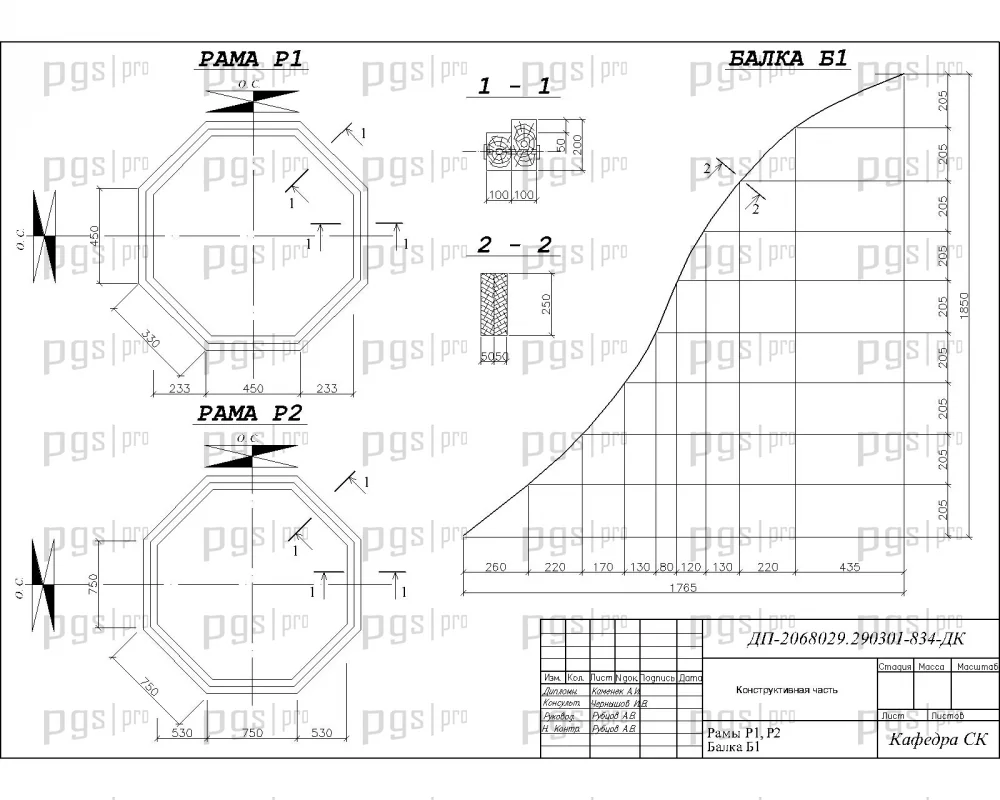

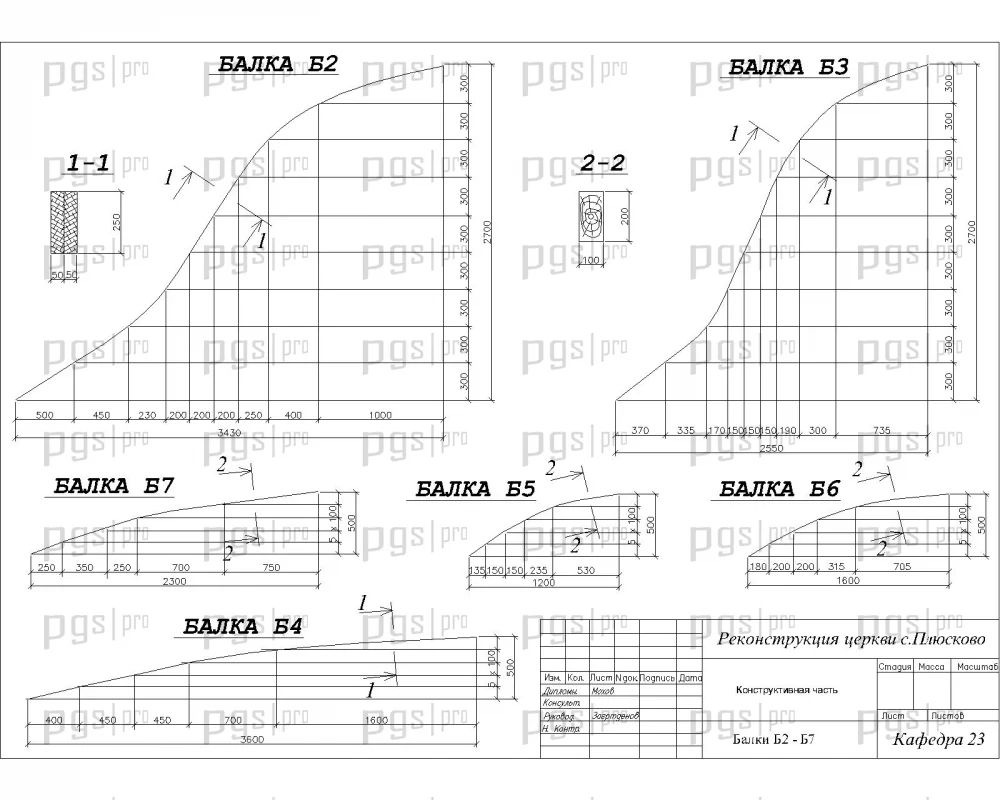

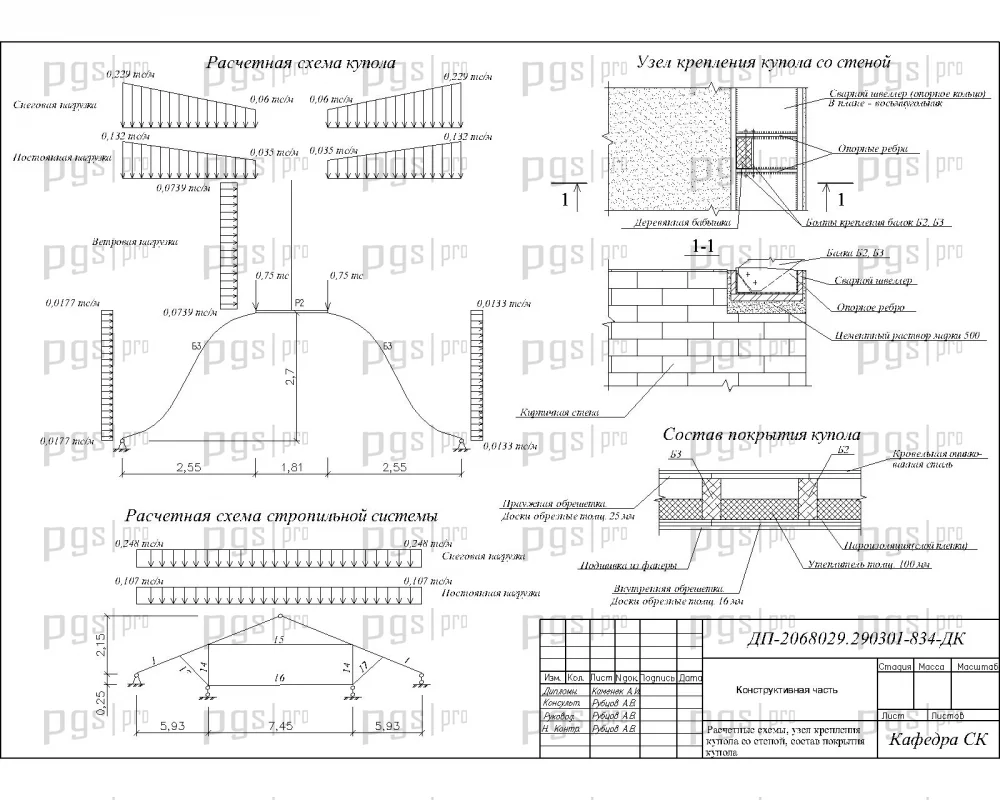

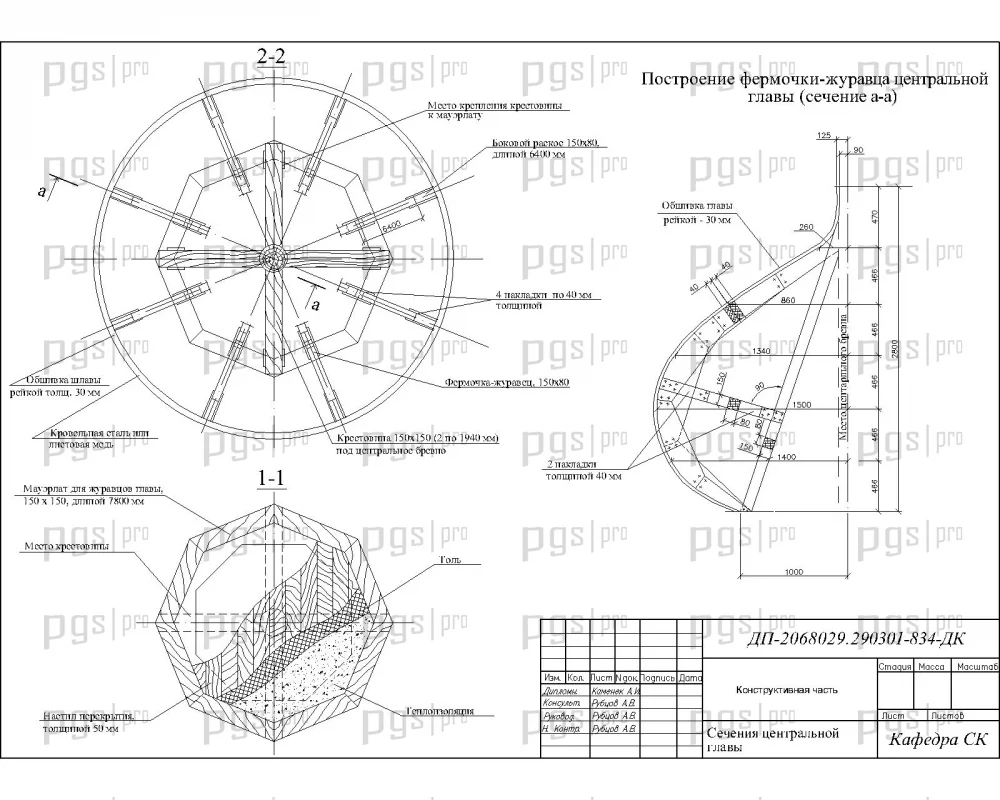

Расчёт конструкций выполнен в программном комплексе intab13, что обеспечивает высокую точность определения напряжённо-деформированного состояния несущих элементов, включая расчёт несущих балок купола, расчёт стропильной системы и расчётную схему крепления купола. В проекте разработана технологическая карта на монтаж большого купола, включающая область применения, организацию и технологию строительного процесса, технико-экономические показатели, контроль качества, технику безопасности и материально-технические ресурсы.

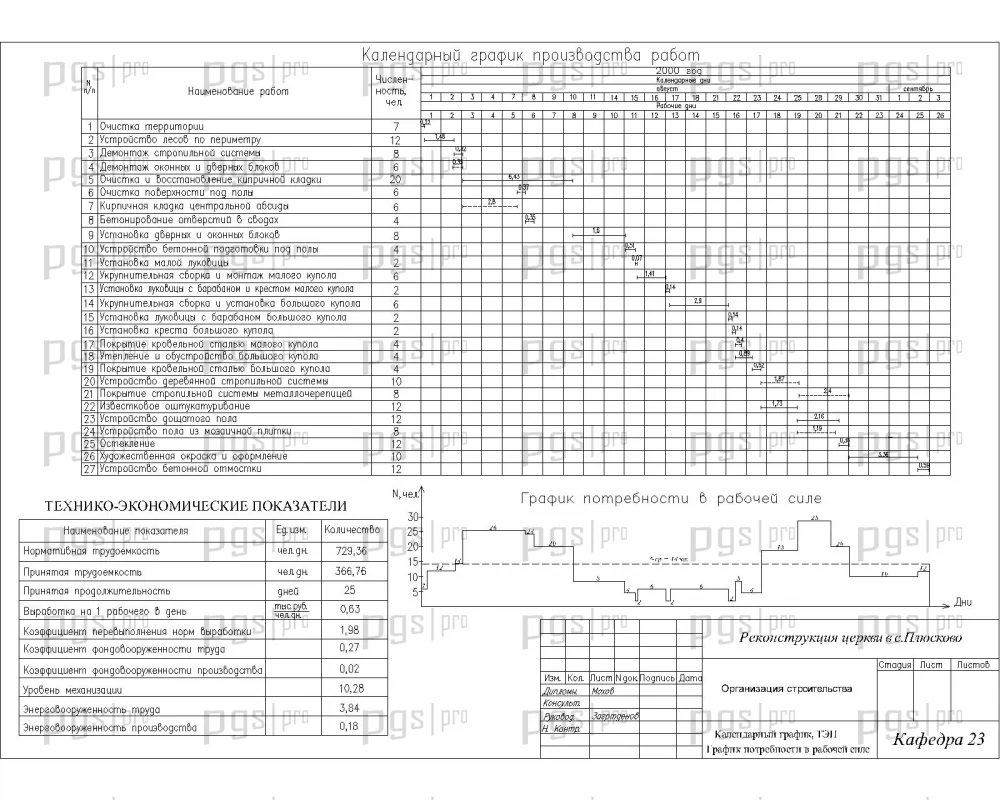

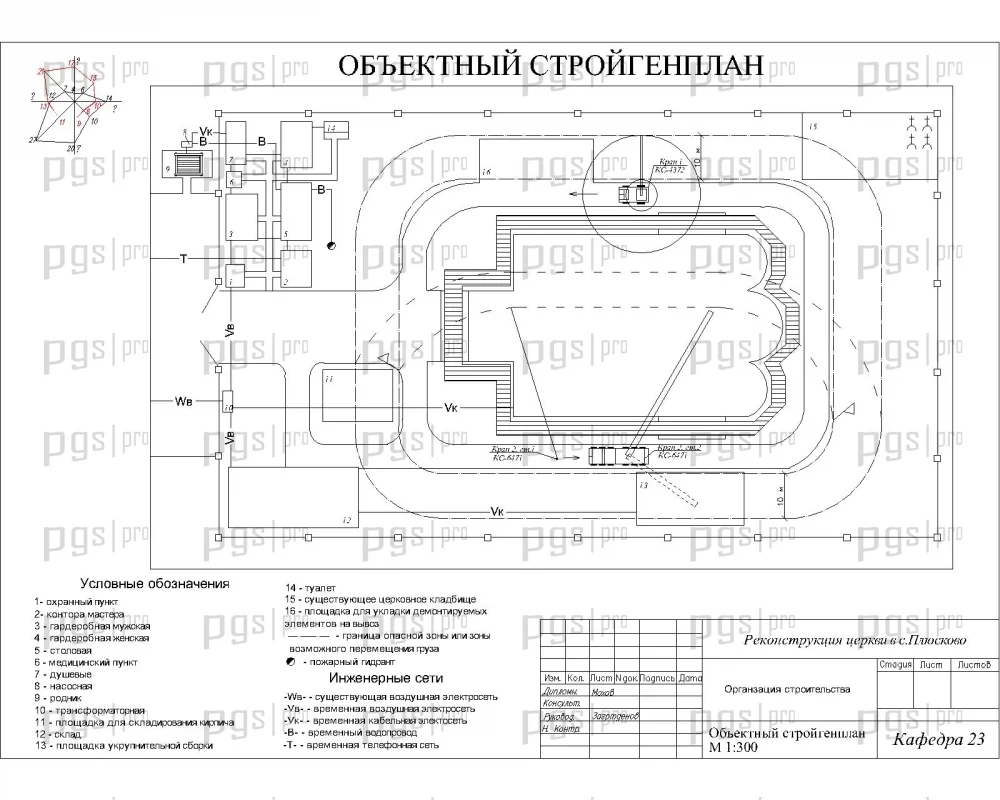

Календарный график производства работ составлен с учётом технологической последовательности выполнения работ: подготовительные работы, работы по демонтажу и очистке элементов и конструкций, ремонтно-строительные работы, монтажные работы, кровельные работы, отделочные работы. Объектный стройгенплан разработан с размещением временных зданий, складов, дорог и коммуникаций.

Экономическая часть включает объектную смету, локальные сметы и сводный сметный расчёт реконструкции. Технико-экономическое сравнение вариантов устройства полов позволяет обосновать оптимальное решение. Раздел безопасности жизнедеятельности содержит основные требования техники безопасности монтажных работ и расчётную часть. Научно-исследовательская часть включает обзор основных типов купольных конструкций.

Диплом №5005 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальный объект реконструкции: восстановление памятника культового зодчества с купольными конструкциями и колокольней.
• Полная комплектация: 105 листов пояснительной записки и 22 листа графики AutoCAD — объём превышает стандартные требования вузовской подготовки.
• Современный расчёт: использование программного комплекса intab13 для расчёта сложных купольных и стропильных конструкций.
• Детальная технологическая проработка: технологическая карта на монтаж большого купола с полным комплектом исходных данных.
• Комплексная организация строительства: календарный график, объектный стройгенплан, расчёт потребности в ресурсах.
• Экономическая обоснованность: полный комплект сметной документации с объектной и локальными сметами.
• Научная составляющая: обзор основных типов купольных конструкций в научно-исследовательской части.
• Адаптивность: возможность привязки методики к аналогичным объектам культурного наследия в других регионах.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и безопасности жизнедеятельности.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №5005 по доступной цене — 3 000 рублей.
