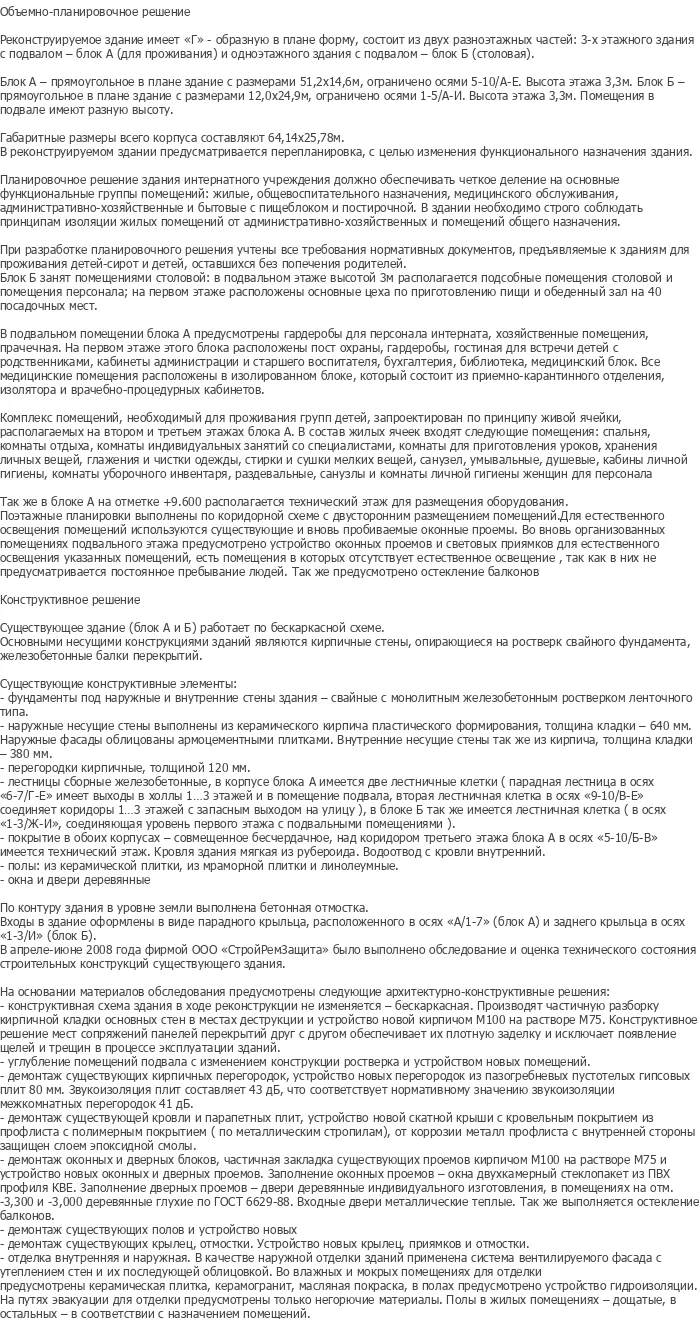

Дипломный проект №5008 «Реконструкция здания профилактория под интернат г. Невьянск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории реконструкции существующих общественных зданий с изменением функционального назначения. Проект выполнен с учетом климатических условий Свердловской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

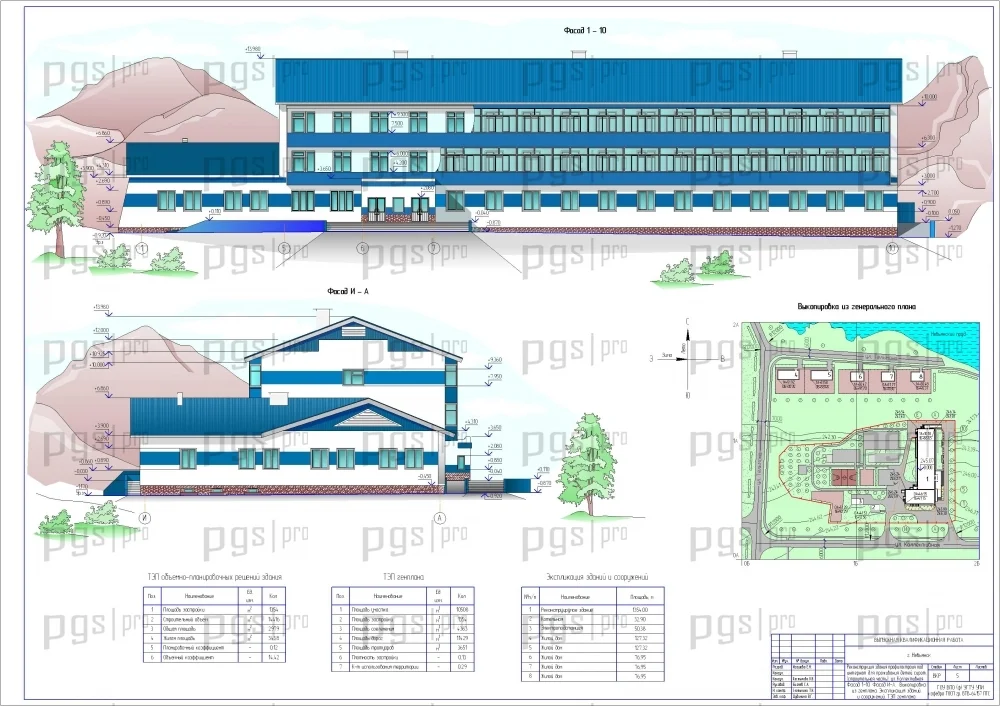

Проектируемый объект — существующее здание профилактория в г. Невьянск, подлежащее реконструкции с целью изменения функционального назначения на интернат для детей-сирот и детей, оставшихся без попечения родителей. Данный ПГС дипломный проект охватывает полную реконструкцию существующего здания с перепланировкой, заменой конструктивных элементов и устройством новых инженерных систем. Реконструируемое здание имеет Г-образную в плане форму, состоит из двух разноэтажных частей: трехэтажного здания с подвалом — блок А (для проживания) и одноэтажного здания с подвалом — блок Б (столовая).

В рамках проекта предусмотрена перепланировка с целью изменения функционального назначения здания, демонтаж существующих конструкций, устройство новых кирпичных стен, замена кровельного покрытия, устройство новых оконных и дверных проемов, а также полная замена инженерного оборудования. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию реконструкции общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №5008 предлагает оптимальное соотношение цены и качества.

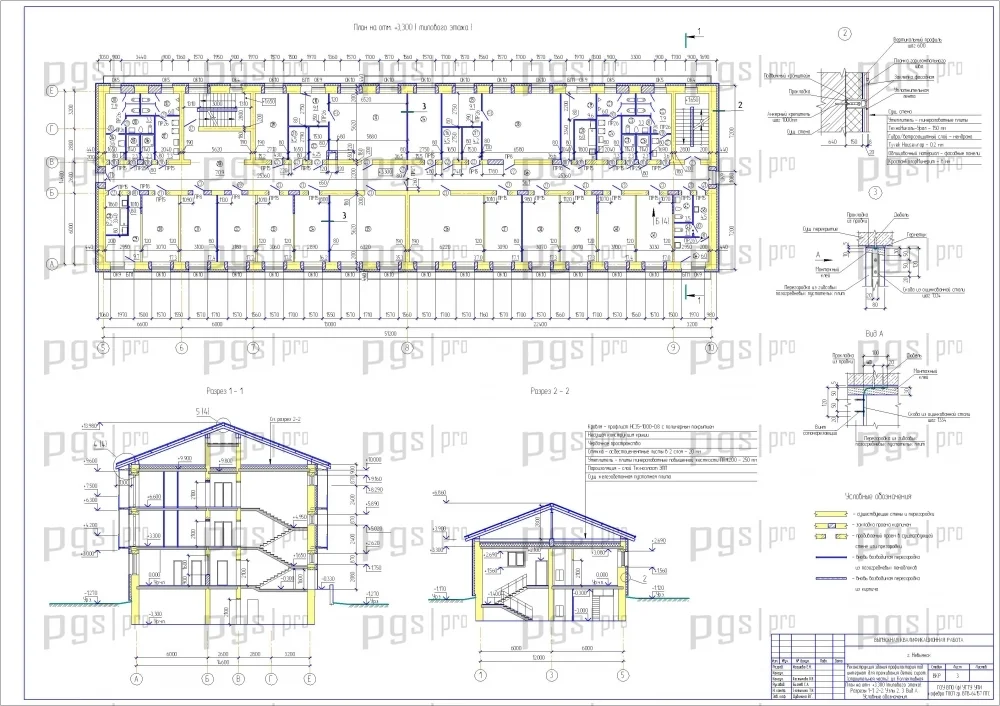

Блок А имеет размеры в плане 51,2×14,6 м, ограничено осями 5-10/А-Е. Блок Б — прямоугольное в плане здание с размерами 12,0×24,9 м, ограничено осями 1-5/А-И. В здании имеется два входа: парадный вход через крыльцо в осях «А/1-7» (блок А) и заднее крыльцо в осях «1-3/И» (блок Б).

Планировочное решение здания интернатного учреждения обеспечивает четкое деление на основые функциональные группы помещений: жилые, общеобразовательного назначения, медицинского обслуживания, административно-хозяйственные и бытовые с пищеблоком и постирочной. В здании строго соблюдаются принципы изоляции жилых помещений от административно-хозяйственных и помещений общего назначения.

При разработке планировочного решения учтены все требования нормативных документов, предъявляемые к зданиям для проживания детей-сирот и детей, оставшихся без попечения родителей. В блоке А на первом этаже расположены посадочные помещения столовой и помещения персонала, на первом этаже также размещены основные цеха по приготовлению пищи и обеденный зал на 40 посадочных мест. В подвальных помещениях блока А предусмотрены гардеробы для персонала интерната, хозяйственные помещения, прачечная. На первом этаже этого блока расположены пост охраны, гардеробы, гостиная для встречи детей с родственниками, кабинеты администрации и старшего воспитателя, буфетная, комнаты для приготовления уроков, хранения медицинских вещей. Медицинские помещения расположены в изолированном блоке, который состоит из приемно-карантинного отделения, изолятора и врачебно-процедурных кабинетов.

Комплекс помещений, необходимый для проживания групп детей, запроектирован по принципу живой ячейки, располагаемой на втором и третьем этажах блока А. В состав жилых ячеек входят следующие помещения: спальня, комнаты отдыха, комнаты индивидуальных занятий со специалистами, комнаты для глажения и чистки одежды, стирки и сушки мелких вещей, санузел, умывальные, душевые, кабины личной гигиены, комнаты уборочного инвентаря, раздевальные, санузлы и комнаты личной гигиены женщин для персонала. Так же в блоке А на отметке +9,400 располагается технический этаж для размещения оборудования.

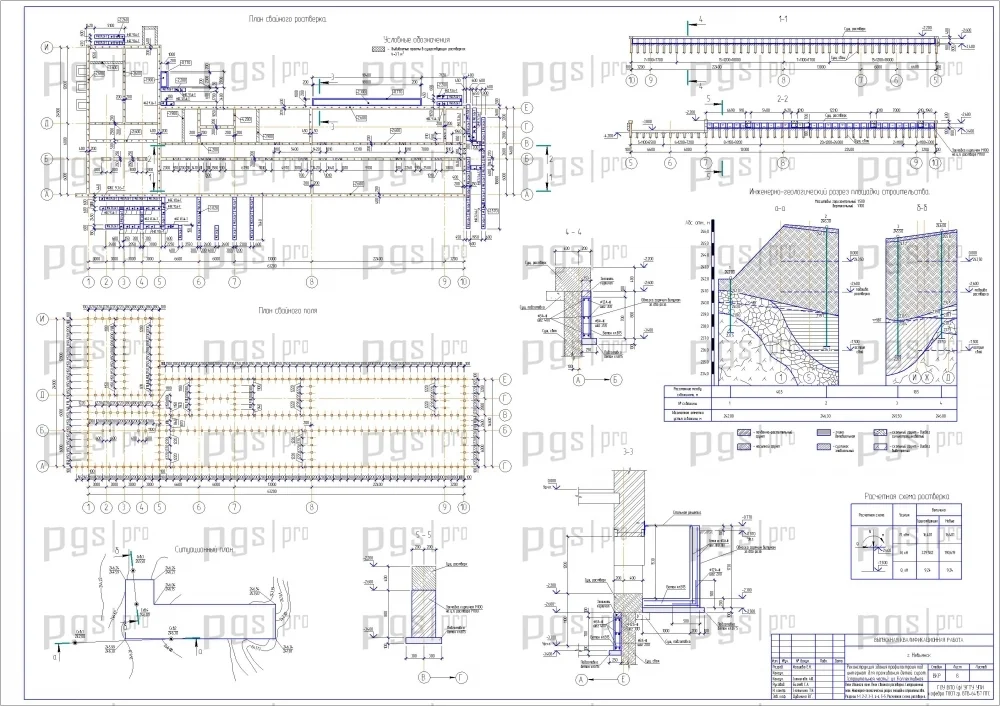

Существующее здание (блоки А и Б) работает по бескаркасной схеме. Основными несущими конструкциями зданий являются кирпичные стены, опирающиеся на ростверк свайного фундамента, железобетонные балки перекрытий. Фундаменты под наружные и внутренние стены здания — свайные с монолитным железобетонным ростверком ленточного типа. Наружные стены выполнены из керамического кирпича пластического формования, толщина кладки — 640 мм. Наружные фасады облицованы армоцементными плитками. Внутренние несущие стены также из кирпича, толщина кладки — 380 мм. Перегородки кирпичные, толщиной 120 мм.

В корпусе блока А имеется две лестничные клетки: парадная лестница в осях «6-7/Г-Е» имеет выходы в клетки 1, 3 этажей и в помещение подвала, вторая лестничная клетка в осях «9-10/В-Е» соединяет коридоры 1, 3 этажей с запасным выходом на улицу. В блоке Б так же имеется лестничная клетка в осях «1-3/Ж-И», соединяющая уровень первого этажа с подвальными помещениями. Подвальные помещения имеют разную высоту. В подвальных помещениях блока Б имеется технический этаж. Кровля здания мягкая из рубероида, водосток с кровли внутренний. Полы из керамической плитки, из мраморной плитки и линолеумные. Окна и двери деревянные.

В ходе реконструкции предусмотрено следующее: частичная разборка кирпичной кладки основных стен с устройством новой кирпичной кладки М100 на растворе М75; демонтаж существующих кирпичных перегородок и устройство новых перегородок из пазогребневых пустотелых гипсовых межкомнатных перегородок 41 дБ; демонтаж существующей кровли и устройство новой скатной крыши с кровельным покрытием из профилистого листа с полимерным покрытием по металлическим стропилам; демонтаж оконных и дверных блоков, частичная закладка существующих проемов кирпичом М100 на растворе М75 и устройство новых оконных и дверных проемов; демонтаж существующих крылец, отмостки, устройство новых крылец, примоков и отмостки; усиление стен и их последующая облицовка; устройство вентилируемого фасада с утеплением стен керамической плиткой, мраморитом, масляными покрасками.

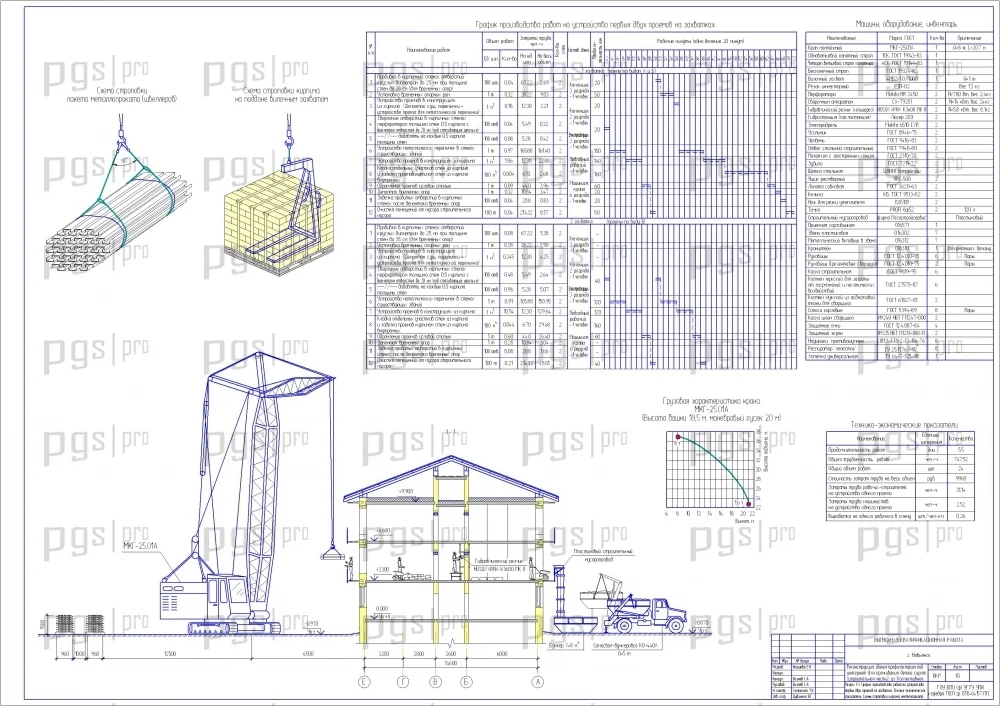

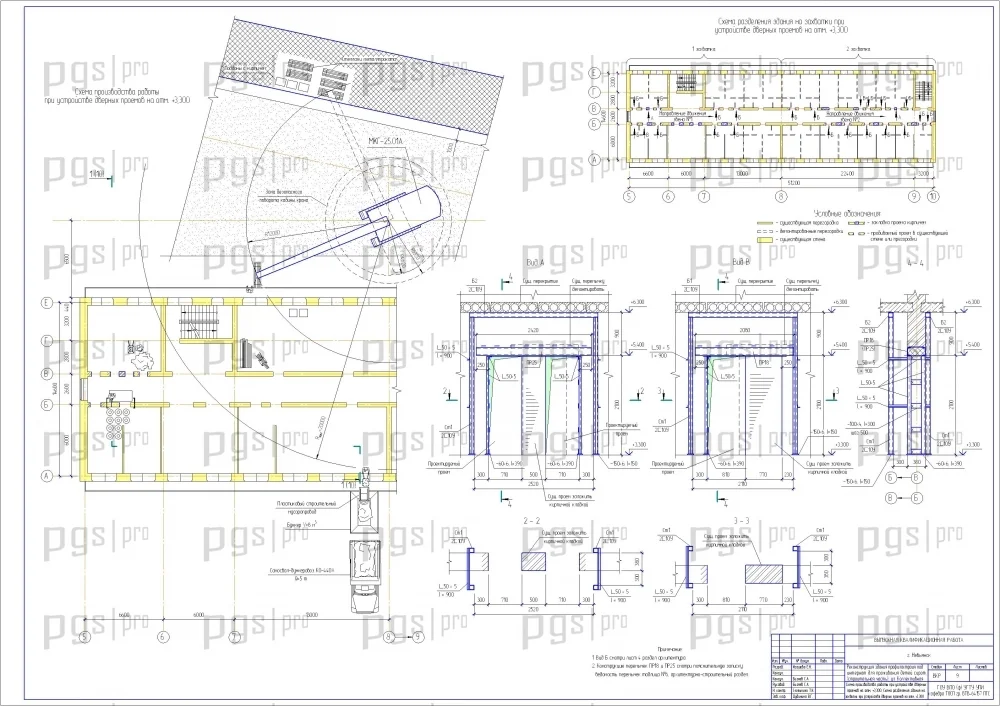

Проект включает технологическую карту на устройство и перенос проемов в существующих несущих стенах реконструируемого здания. Технологическая карта содержит технологию и организацию строительного процесса, предшествующие работы, основные работы при переносе и пробивке проемов, организацию работ на этаже, калькуляцию трудовых затрат, требования к качеству и приемке работ, технику безопасности и охрану труда, экологическую и пожарную безопасность, потребность в ресурсах, технико-экономические показатели.

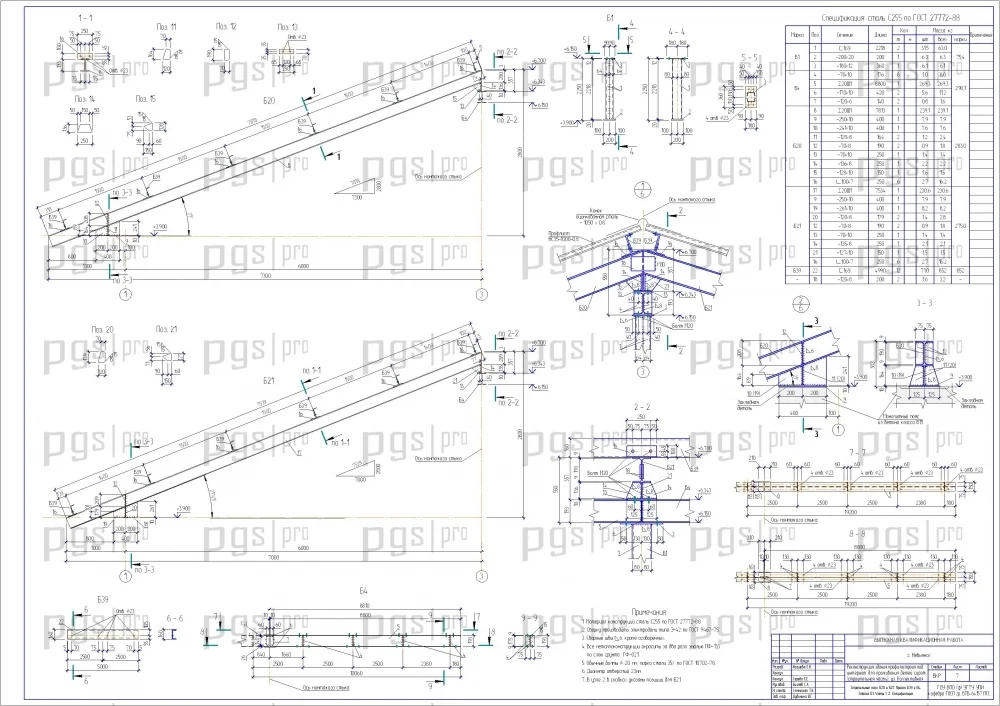

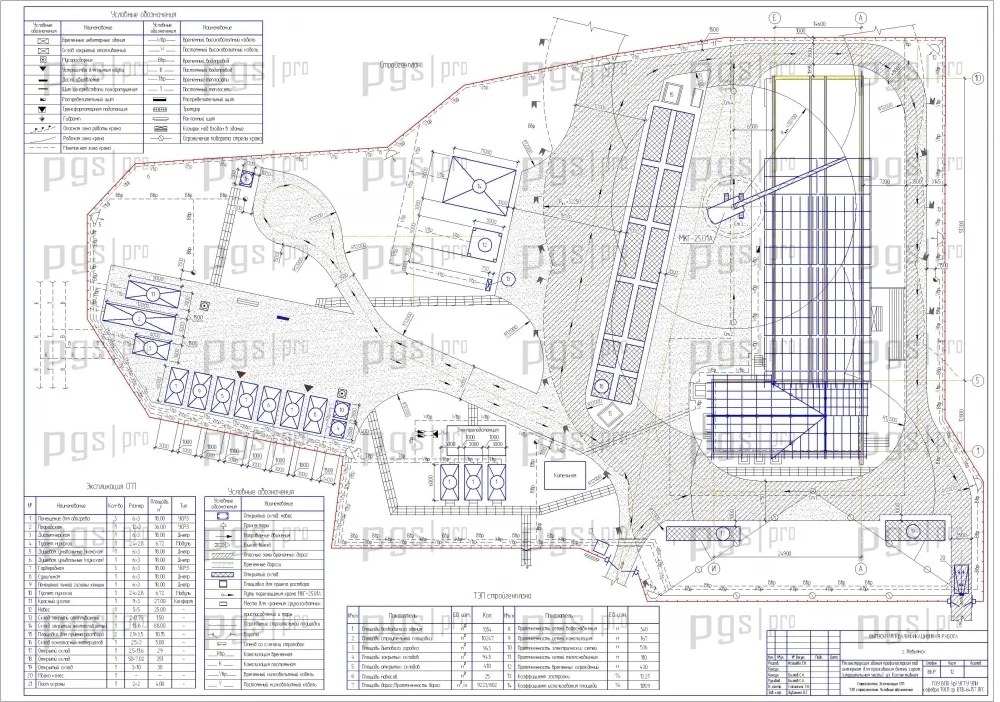

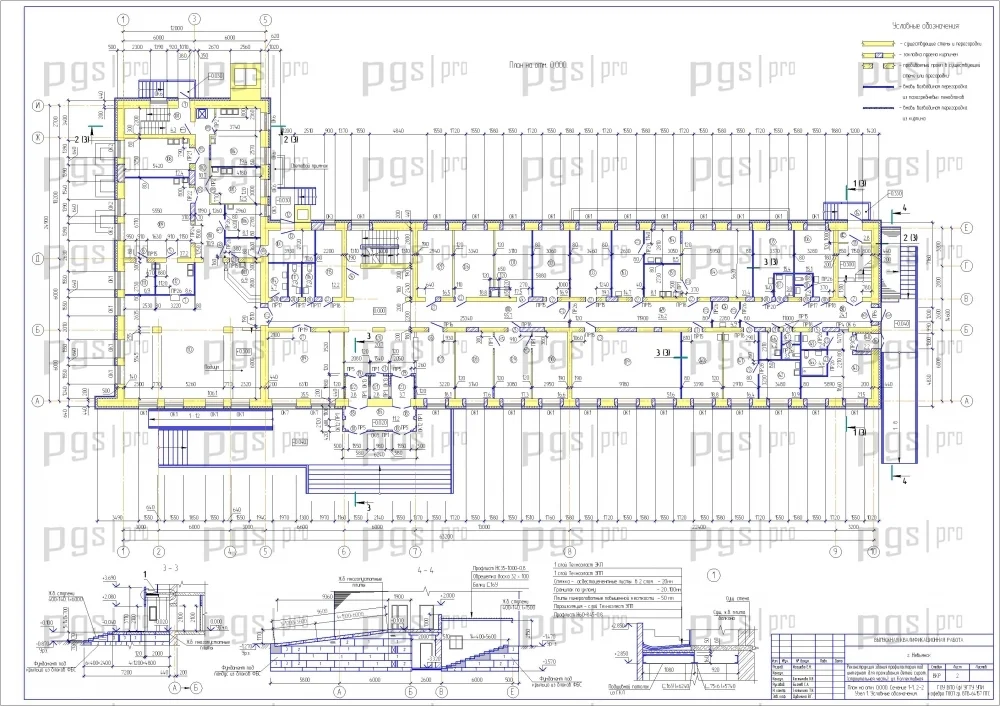

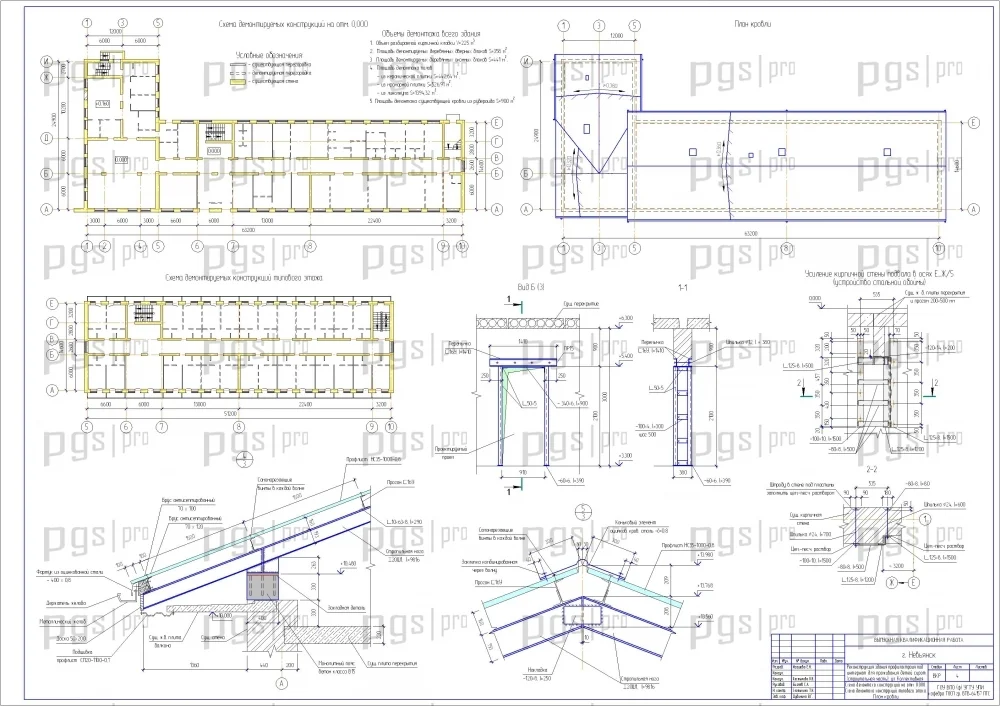

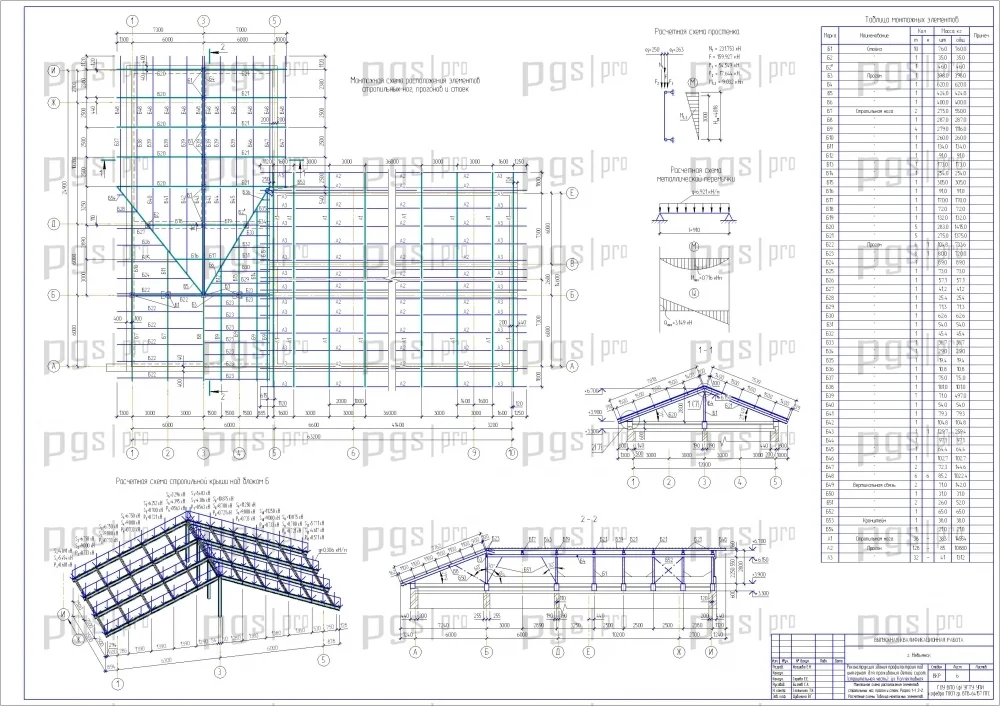

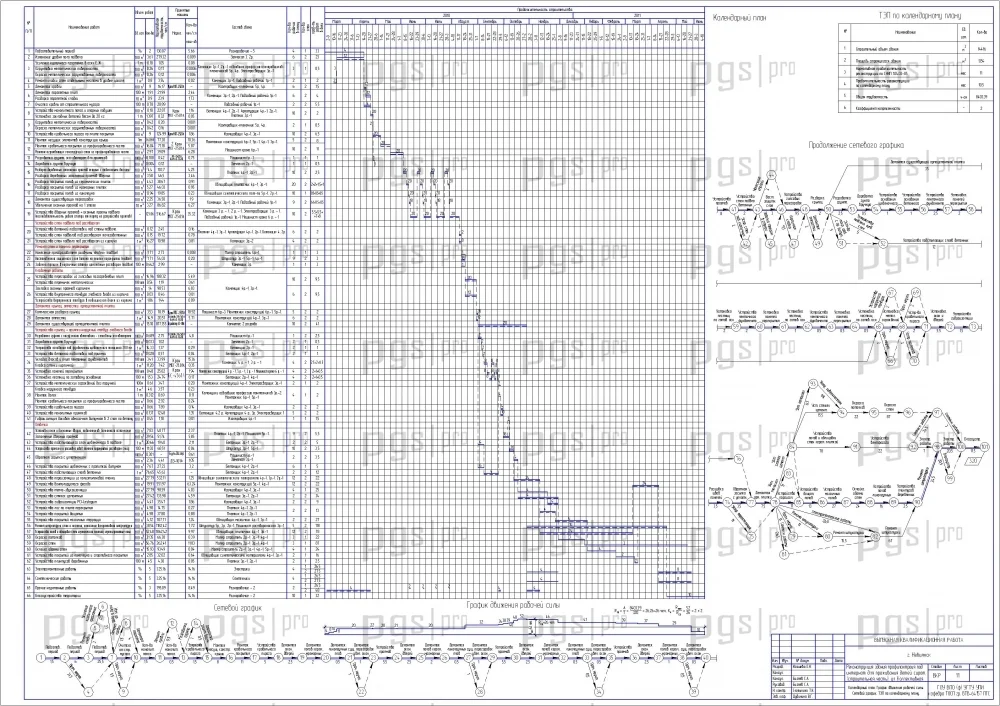

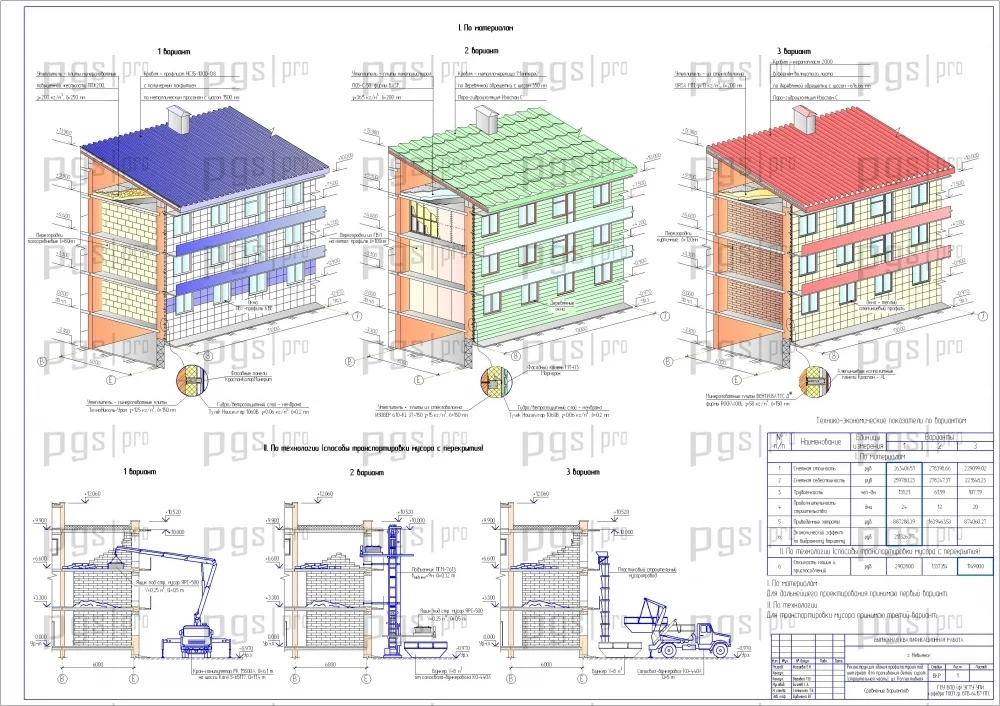

В проекте представлены схемы демонтажа конструкций на отметках 0,000 и +3,300, сравнение вариантов реконструкции, конструирование деревянной скатной кровли, конструирование фундаментов. Календарный план составлен с учетом последовательности строительно-монтажных работ. Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций, расчет площадей складов, определение потребности в транспортных средствах, расчет временного водо-, энерго- и теплоснабжения, описание строительного генерального плана.

В составе организационно-технологической части предусмотрен выбор ведущих машин: экскаватора, грузоподъемных машин, автотранспорта. Проект включает сметную часть с локальными сметными расчетами на строительно-монтажные, сантехнические и электромонтажные работы, объектный и сводный сметный расчет стоимости строительства.

Диплом №5008 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 278 листов пояснительной записки и 12 листов графики Компас — объем соответствует требованиям вузовской подготовки.
• Комплексная реконструкция: проект охватывает полную реконструкцию существующего здания с изменением функционального назначения, перепланировкой, заменой конструктивных элементов и инженерных систем.
• Разнообразие конструкций: фундаменты, кирпичные стены, железобетонные балки перекрытий, деревянная и металлическая стропильная система, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на устройство и перенос проемов, календарный план, строительный генплан, технико-экономические показатели, сметная часть.
• Смешанный метод расчета: расчет стропильной конструкции в программном комплексе Лира и ручной расчет кирпичного простенка и перемычки — соответствует современным требованиям вузовской подготовки.
• Обследование и сравнение вариантов: проект включает раздел обследования существующих конструкций и сравнительный анализ вариантов реконструкции.
• Социальная значимость: объект предназначен для проживания детей-сирот — актуальная тема для дипломных проектов.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, гражданской обороне и безопасности жизнедеятельности.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №5008 по доступной цене — 4 500 рублей.
