Дипломный проект №5010 «Реконструкция трехэтажного офисного здания в г. Тюмень» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории реконструкции существующих общественных зданий с увеличением этажности и изменением функционального назначения. Проект выполнен с учетом климатических условий Тюмени и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

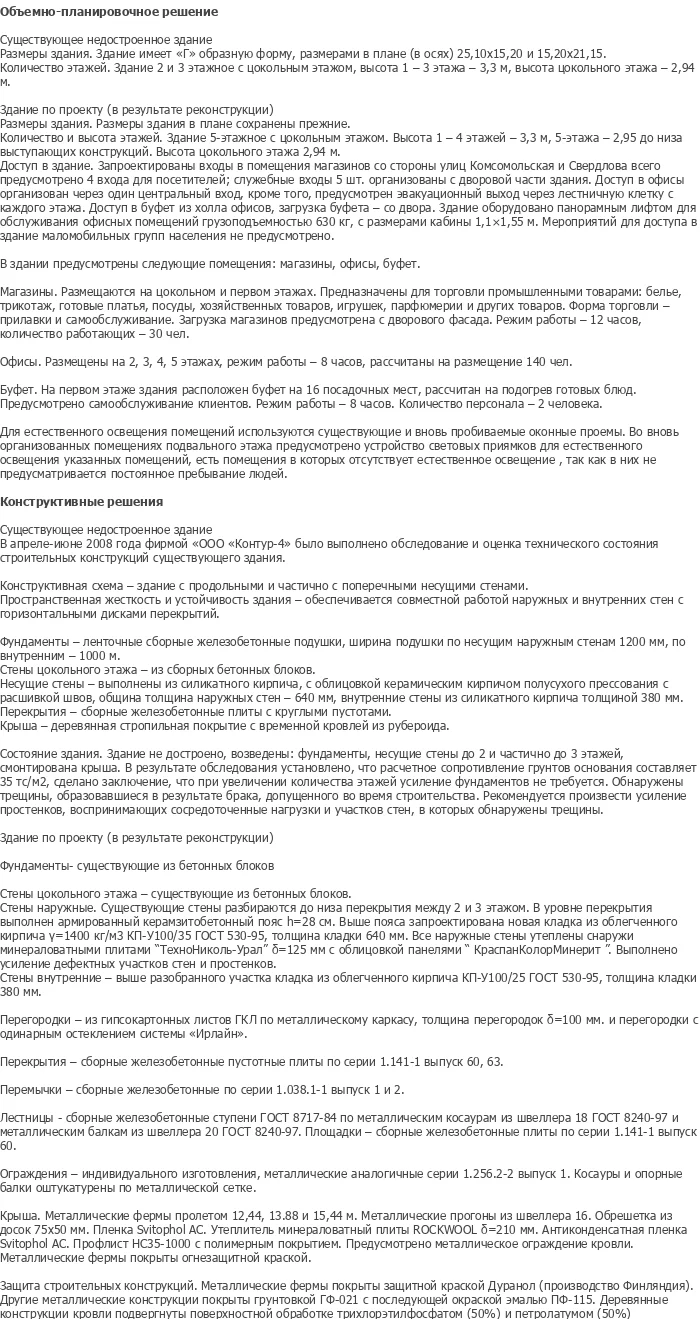

Проектируемый объект — существующее недостроенное здание Г-образной формы в г. Тюмень, подлежащее реконструкции с целью увеличения этажности с 2-3 этажей до 5 этажей и изменения функционального назначения на офисное здание с торговыми помещениями. Данный ПГС дипломный проект охватывает полную реконструкцию существующего здания с надстройкой, перепланировкой, заменой конструктивных элементов и устройством новых инженерных систем. Существующее здание имеет размеры в плане (в осях) 25,10×15,20 м и 15,20×21,15 м.

В рамках проекта предусмотрена реконструкция существующего здания с надстройкой до 5 этажей, демонтаж существующей деревянной стропильной крыши с временным кровельным покрытием из рубероида, устройство новой металлической стропильной системы ферм, замена оконных и дверных заполнений, устройство новых проемов в существующих несущих стенах, а также полная замена инженерного оборудования. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию реконструкции общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №5010 предлагает оптимальное соотношение цены и качества.

В апреле-июне 2008 года фирмой ООО «Контур-4» было выполнено обследование и оценка технического состояния строительных конструкций существующего здания. В результате обследования установлено, что расчетное сопротивление грунтов основания составляет 350 т/м², сделана заключение, что при увеличении количества этажей усиление фундаментов не требуется. Обнаружены трещины, образовавшиеся в результате брака, допущенного во время строительства. Рекомендуется произвести усиление простенков, воспринимающих сосредоточенные нагрузки, и участков стен, в которых обнаружены трещины.

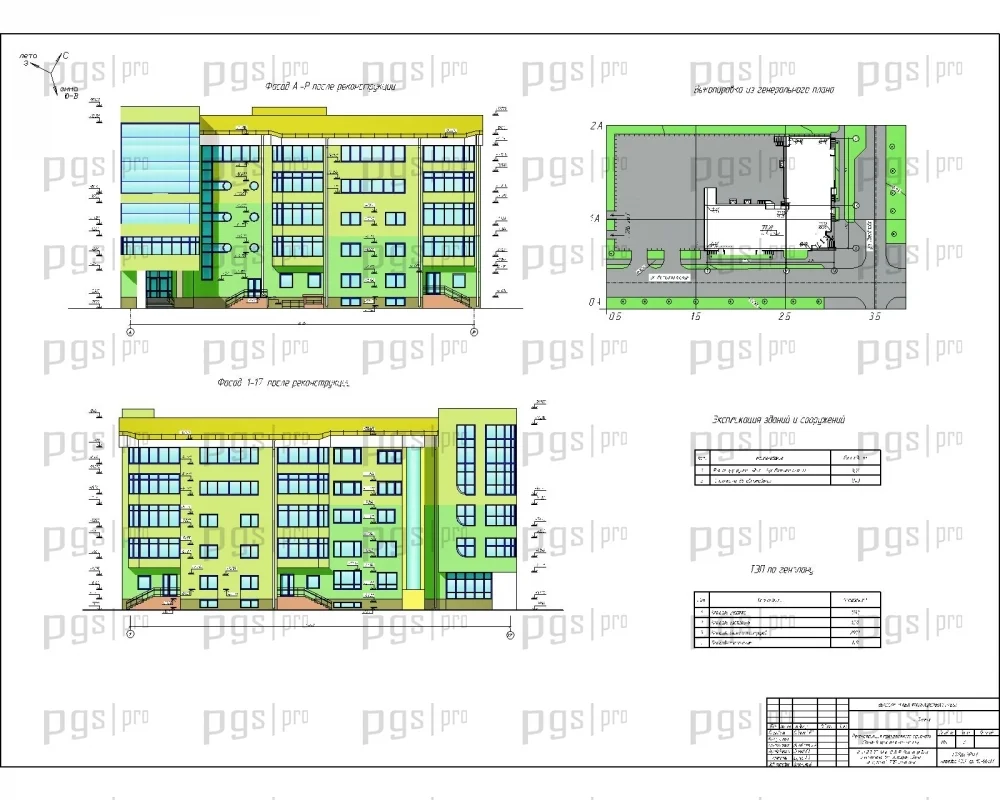

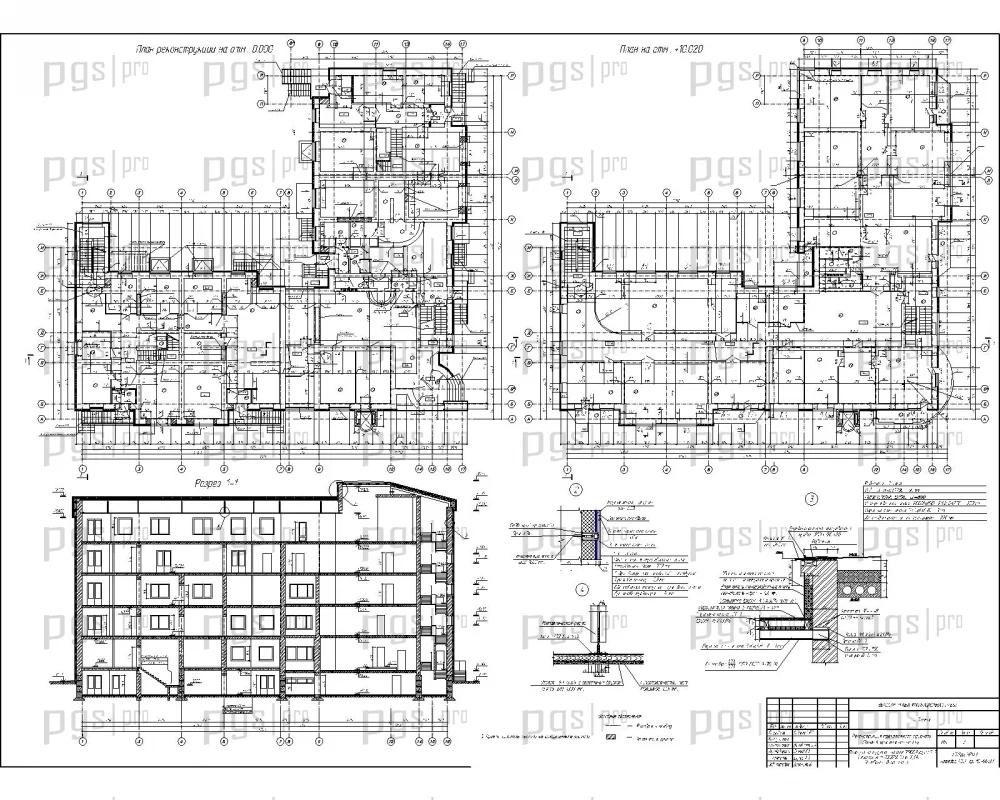

Здание по проекту сохраняет прежние размеры в плане, но увеличивает этажность до 5 этажей с цокольным этажом. Доступ в здание спроектирован через главный вход в помещения магазина со стороны улиц Комсомольская и Свердлова, всего предусмотрено 4 входа для посетителей и 5 служебных входов, организованных с дворовой части здания. Доступ в офисы — на каждом этаже, доступ в буфет из холла офисов, загрузка буфета — со двора. Здание оборудовано панорамным лифтом грузоподъемностью 630 кг с размерами кабины 1,1×1,55 м.

В здании предусмотрены следующие помещения: магазины, офисы, буфет. Магазины размещаются на цокольном и первом этажах, предназначены для торговли промышленными товарами: белье, нитки, готовые платья, посуда, хозяйственные товары, игрушки, парфюмерия и других товаров. Форма торговли — прилавки и самообслуживание, загрузка магазинов предусмотрена с дворового фасада, режим работы — 12 часов, количество работающих — 30 чел. Офисы размещены на 2, 3, 4, 5 этажах, режим работы — 8 часов, рассчитаны на размещение 140 чел. Буфет на первом этаже здания расположен на 16 посадочных мест, рассчитан на подогрев готовых блюд, предусмотрено самообслуживание клиентов, режим работы — 8 часов, количество персонала — 2 человека.

Для естественного освещения помещений используются существующие и вновь пробиваемые оконные проемы. В вновь организованных помещениях подвального этажа предусмотрено устройство световых приямков для естественного освещения. В здании предусмотрены эвакуационные выходы через лестничную клетку, а также запасный выход через лестничную клетку в осях «9-10/В-Е».

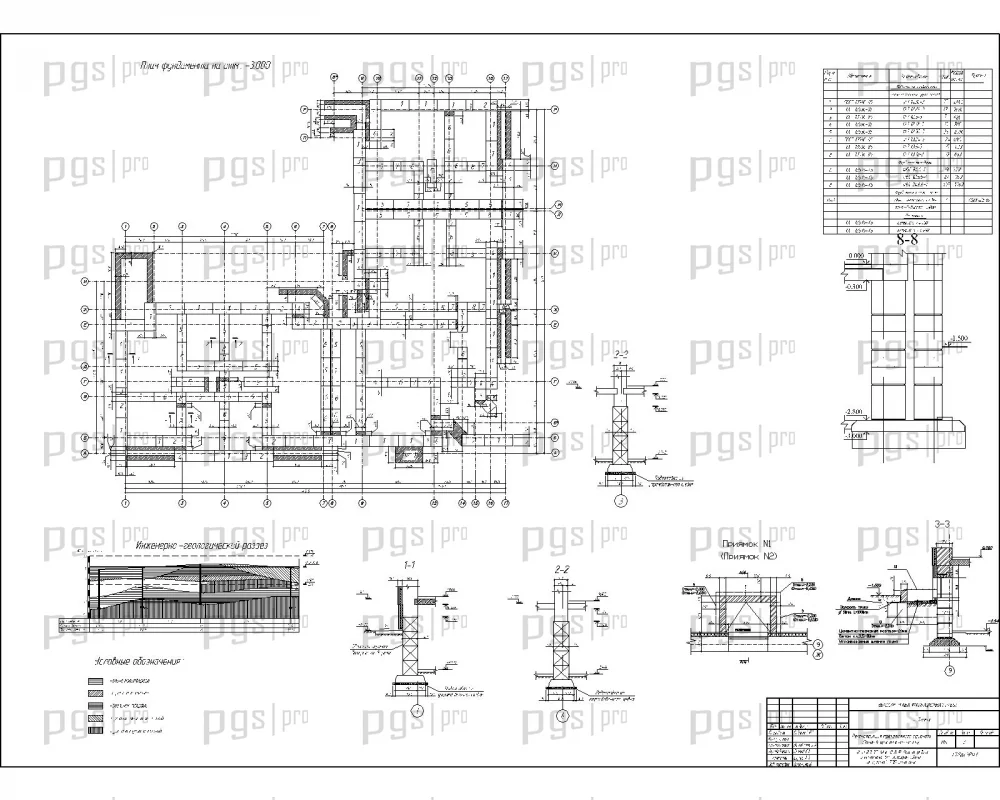

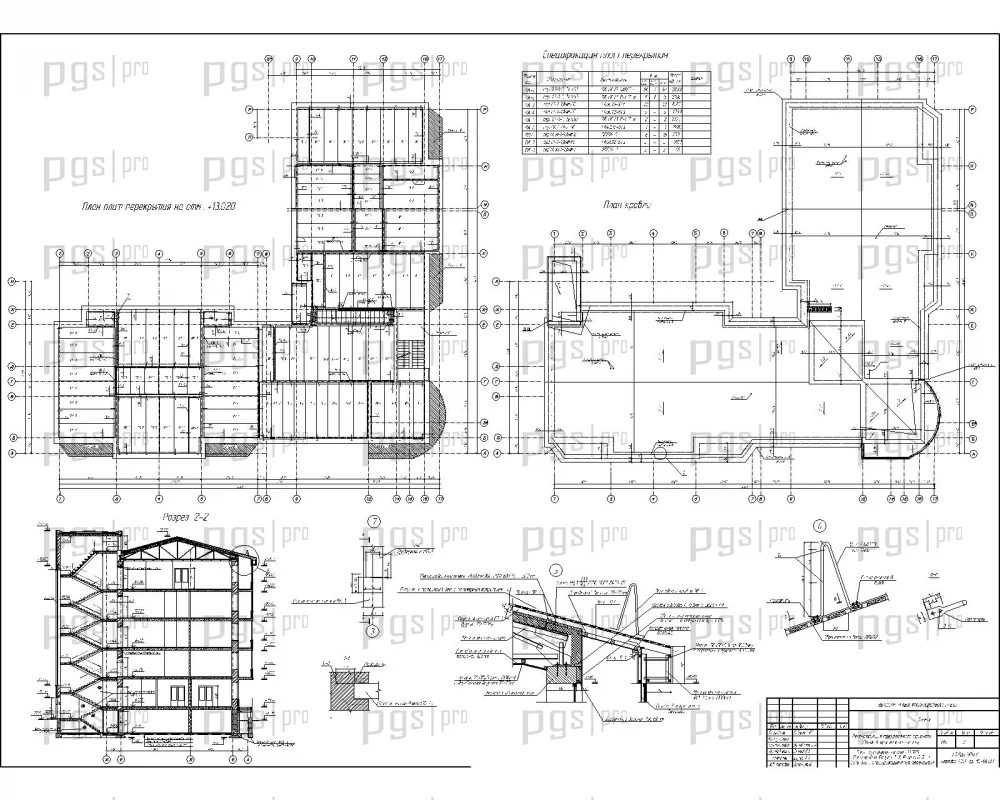

Конструктивная схема существующего здания — здание с продольными и частично с поперечными несущими стенами. Пространственная жесткость и устойчивость здания обеспечивается совместной работой наружных и внутренних стен с горизонтальными дисками перекрытий. Фундаменты под наружные и внутренние стены — сборные железобетонные подушки шириной 1200 мм по несущим наружным стенам и 1000 мм по внутренним. Стены цокольного этажа — из сборных бетонных блоков. Несущие стены выполнены из силикатного кирпича с облицовкой керамическим кирпичом полусухого прессования, толщина наружных стен 640 мм, внутренние стены из силикатного кирпича толщиной 380 мм. Перекрытия — сборные железобетонные плиты с круглыми пустотами. Крыша — деревянная стропильная с временным кровельным покрытием из рубероида.

В ходе реконструкции предусмотрено следующее: демонтаж существующей деревянной стропильной крыши и устройство новой металлической стропильной системы ферм; замена существующих оконных и дверных блоков; частичная закладка существующих проемов кирпичом М100 на растворе М75 и устройство новых оконных и дверных проемов; демонтаж существующих крылец, отмостки, устройство новых крылец, примоков и отмостки; усиление стен и их последующая облицовка; устройство вентилируемого фасада с утеплением стен керамической плиткой, мраморитом, масляными покрасками.

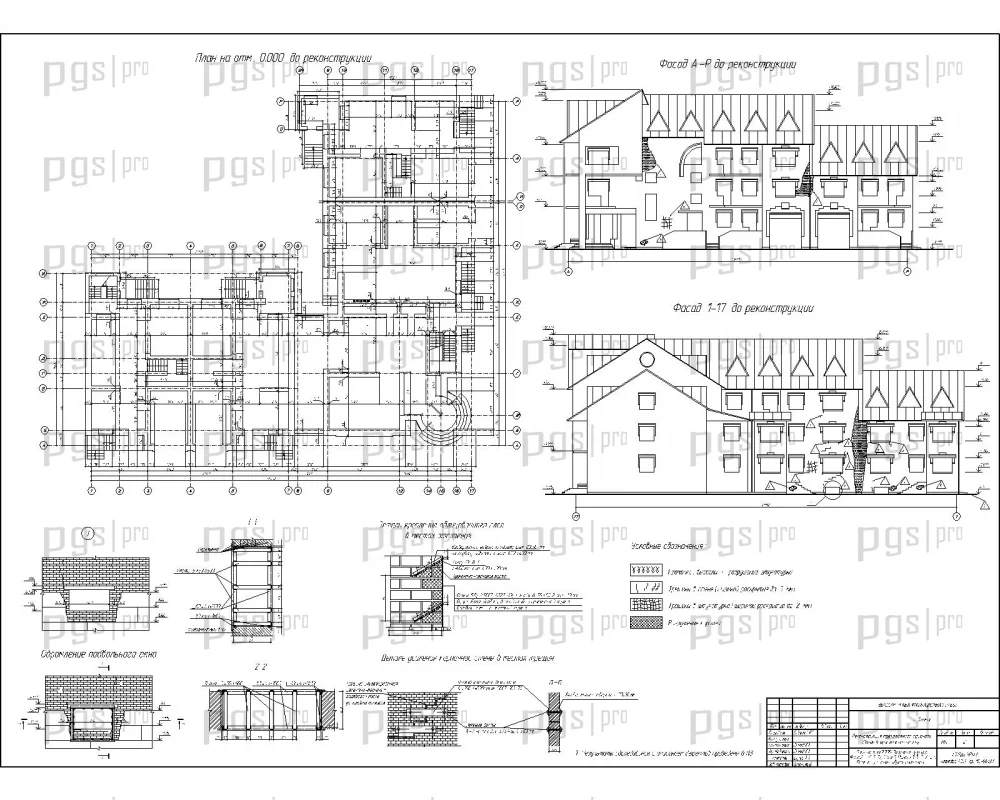

Наружные стены существующего здания разбираются до низа перекрытия между 2 и 3 этажами. В уровне перекрытия выполняется армированный керамзитобетонный пояс h=28 см. Выше пояса запроектирована новая кладка из облегченного кирпича марки γ=1400 кг/м³ КП-У100/35 ГОСТ 530-95, толщина кладки 640 мм. Все наружные стены утеплены снаружи минераловатными плитами «Технониколь-Урал» δ=125 мм с облицовкой панелями «КраснаяКолорМинерит». Выполнено усиление дефектных участков стен и простенков. Внутренние стены — выше разобранного участка кладка из облегченного кирпича КП-У100/25 ГОСТ 530-95, толщина кладки 380 мм. Перегородки — из гипсокартонных листов ГКЛ по металлическому каркасу, толщина перегородок δ=100 мм, и перегородки с одинарным остеклением системы «Ирлайн». Перемычки — сборные железобетонные по серии 1.038.1-1 выпуск 1 и 2.

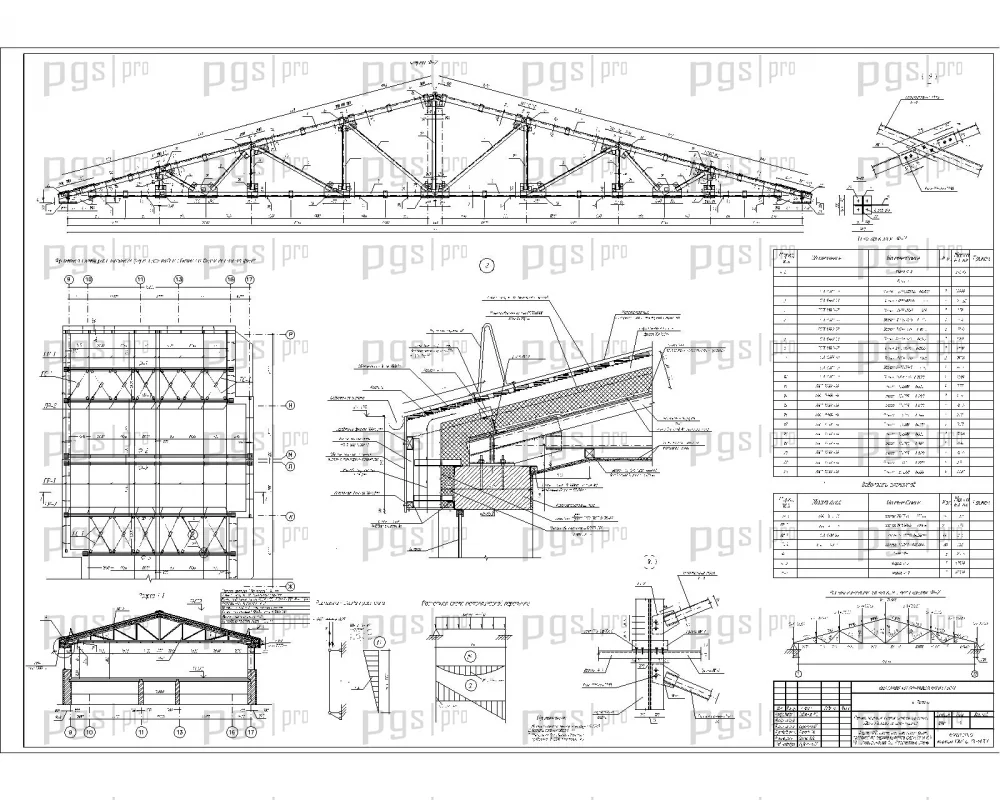

Лестницы — сборные железобетонные ступени ГОСТ 8717-84 по металлическим косоурам из швеллера 18 ГОСТ 8240-97 и металлическим балкам из швеллера 20 ГОСТ 8240-97. Площадки — сборные железобетонные плиты по серии 1.141-1 выпуск 60. Ограждения — индивидуального изготовления, металлические аналогичные серии 1.256.2-2 выпуск 1. Косоуры и опорные балки оштукатурены по металлической сетке. Кровля — металлические фермы пролетом 12,44, 13,88 и 15,44 м, металлические фермы из швеллера 16. Обрешетка из досок 75×50 мм, пленка Svitophol AC, утеплитель минераловатный плиты ROCKWOOL δ=210 мм, антиконденсатная пленка Svitophol AC, профлист НС35-1000 с полимерным покрытием. Предусмотрено металлическое ограждение кровли, металлические фермы покрыты огнезащитной краской.

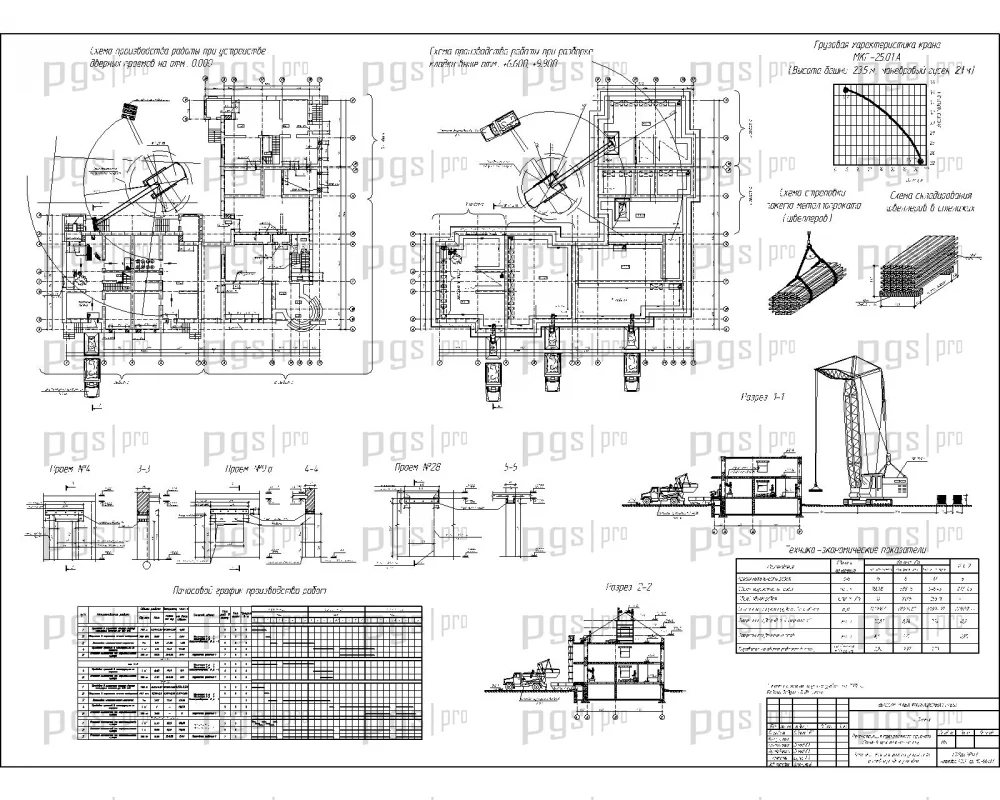

Проект включает технологическую карту на устройство новых проемов в существующих несущих стенах и разборку кладки кирпичных стен реконструируемого здания. Технологическая карта содержит технологию и организацию строительного процесса при устройстве нового проема и разборке стен, организацию и методы строительного процесса, предшествующие работы, основные работы при пробивке проема, разметку места для перемычки и проема, устройство штраб под перемычку, устройство металлической перемычки, устройство проема, устройство обрамления проема, организацию работы на этаже, калькуляцию трудовых затрат, требования к качеству и приемке работ, технику безопасности и охрану труда.

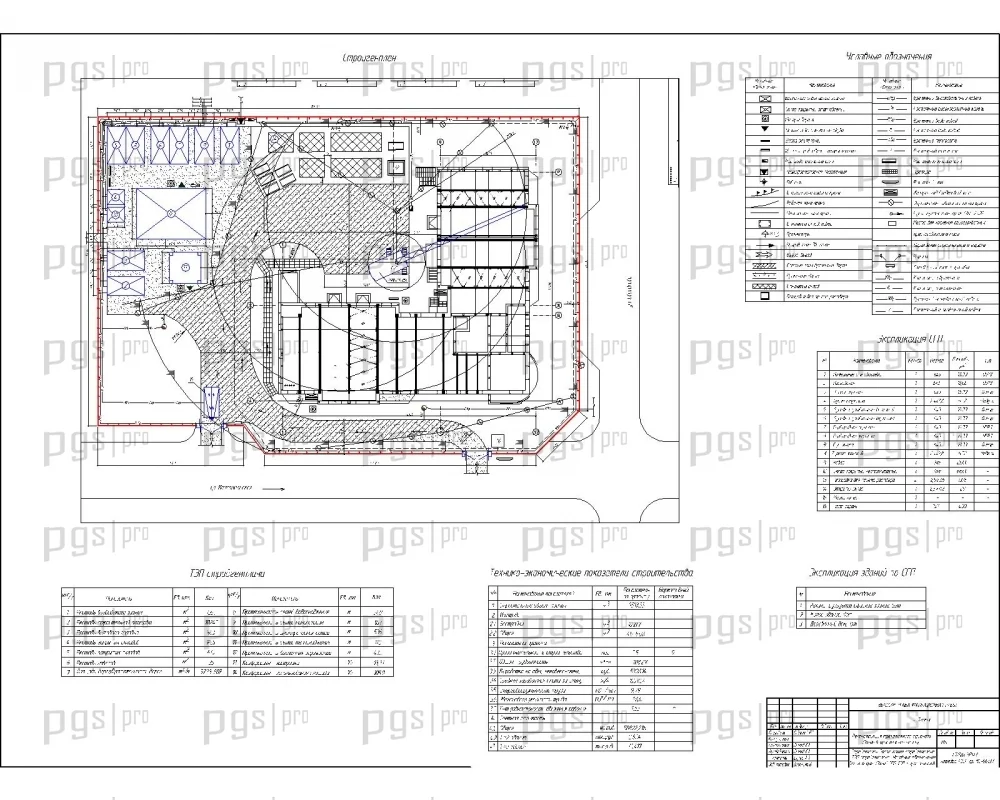

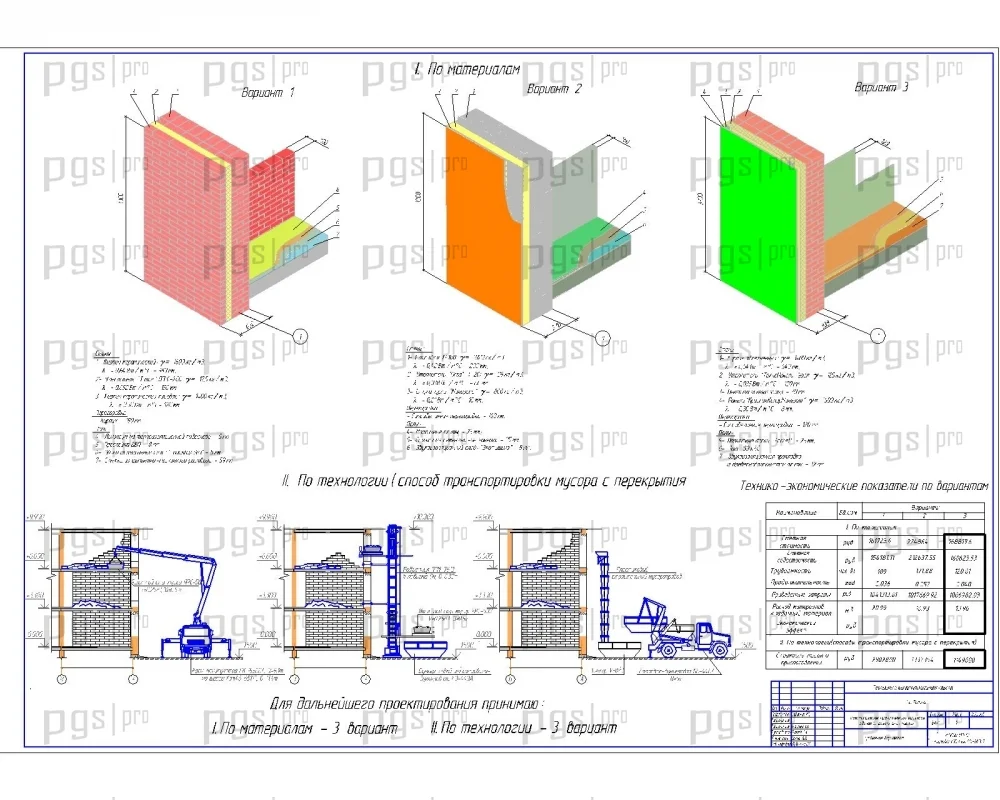

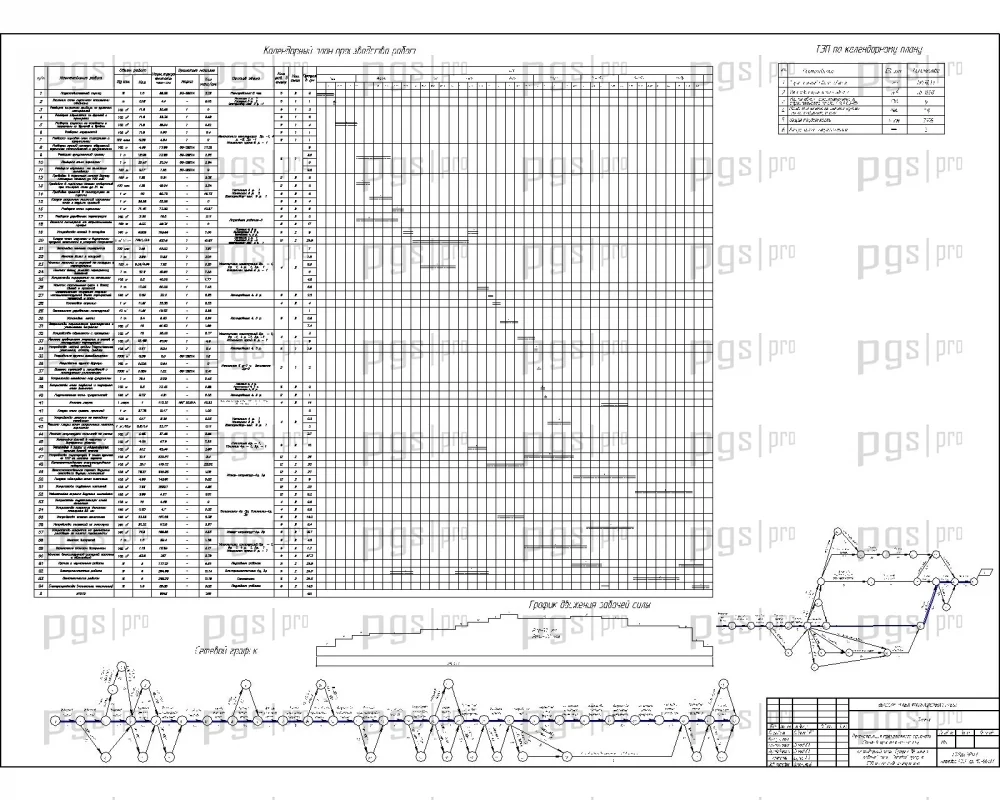

В проекте представлены схемы демонтажа конструкций, сравнение вариантов реконструкции, конструирование металлической фермы, конструирование фундамента. Календарный план и сетевой график составлены с учетом последовательности строительно-монтажных работ. Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций, расчет площадей складов, определение потребности в транспортных средствах, расчет временных административных и бытовых зданий на стройплощадке, расчет временного водо-, энерго- и теплоснабжения, описание строительного генерального плана.

В составе организационно-технологической части предусмотрен выбор ведущих машин: экскаватора, грузоподъемных машин, автотранспорта. Проект включает сметную часть с локальными сметными расчетами на строительно-монтажные, сантехнические и электромонтажные работы, объектный и сводный сметный расчет стоимости строительства.

Диплом №5010 выделяется среди аналогичных работ по ПГС следующими характеристиками:

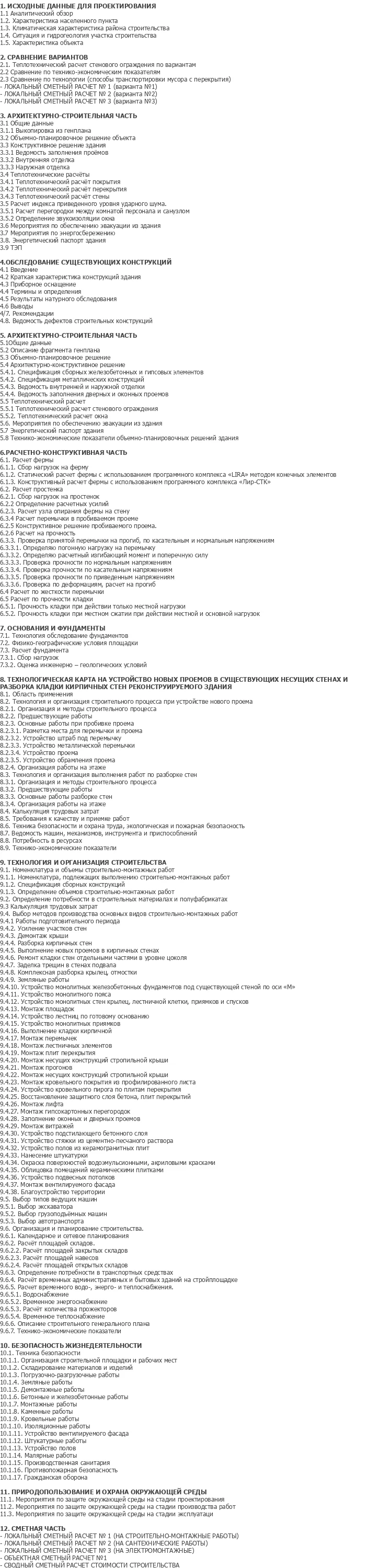

• Полная комплектация: 209 листов пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Комплексная реконструкция с надстройкой: проект охватывает реконструкцию существующего здания с увеличением этажности с 2-3 до 5 этажей, перепланировкой, заменой конструктивных элементов и инженерных систем.
• Разнообразие конструкций: фундаменты, кирпичные стены, сборные железобетонные перекрытия, металлические стропильные фермы, кровля из профилированного листа — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на устройство проемов и разборку кладки, календарный план, сетевой график, строительный генплан, технико-экономические показатели, сметная часть.
• Смешанный метод расчета: расчет металлической фермы в программном комплексе ЛИРА методом конечных элементов и в «Лир-СТК», ручной расчет кирпичного простенка и перемычки — соответствует современным требованиям вузовской подготовки.
• Обследование и сравнение вариантов: проект включает раздел обследования существующих конструкций и сравнительный анализ вариантов реконструкции.
• Инженерная специфика: проектирование вентилируемого фасада, устройство панорамного лифта, благоустройство территории.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности жизнедеятельности, природопользованию и охране окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №5010 по доступной цене — 4 500 рублей.
