Дипломный проект №5013 «Реконструкция детского сада в г. Ирбит» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории реконструкции существующих общественных зданий с изменением функционального назначения и конструктивной схемы. Проект выполнен с учетом климатических условий Свердловской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Проектируемый объект — существующее двухэтажное здание детского сада в г. Ирбит, подлежащее реконструкции с целью приведения к современным требованиям к дошкольным образовательным учреждениям. Данный ПГС дипломный проект охватывает полную реконструкцию существующего здания с изменением конструктивной схемы, перепланировкой, заменой конструктивных элементов и устройством новых инженерных систем. Реконструируемое здание имеет сложную форму в плане с общими размерами 90,0 × 39,0 м и высотой 10,46 м.

В рамках проекта предусмотрена реконструкция существующего здания с заменой плоской кровли на стропильную двухскатную, демонтаж существующих конструкций, устройство новых кирпичных и гипсобетонных перегородок, утепление наружных стен, а также полная замена инженерного оборудования. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию реконструкции общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №5013 предлагает оптимальное соотношение цены и качества.

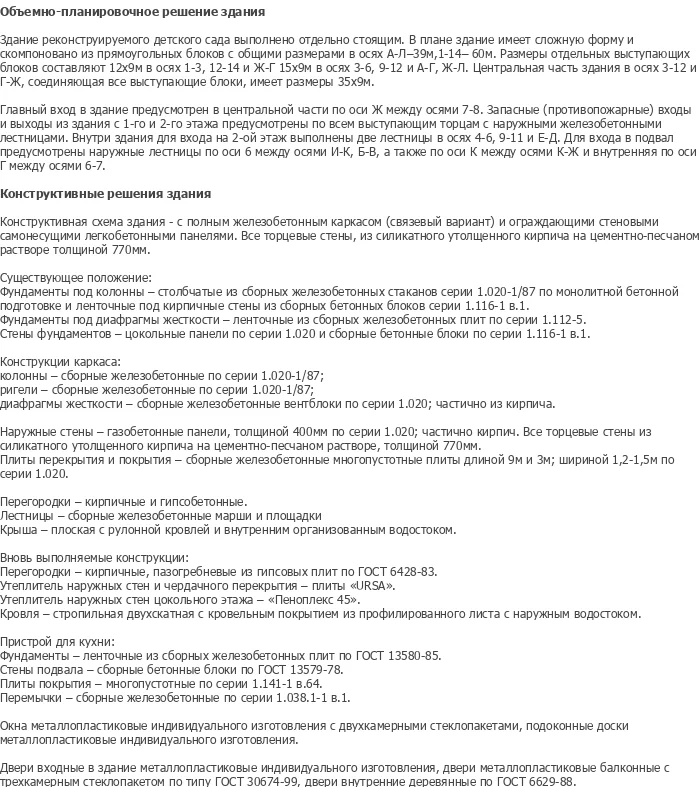

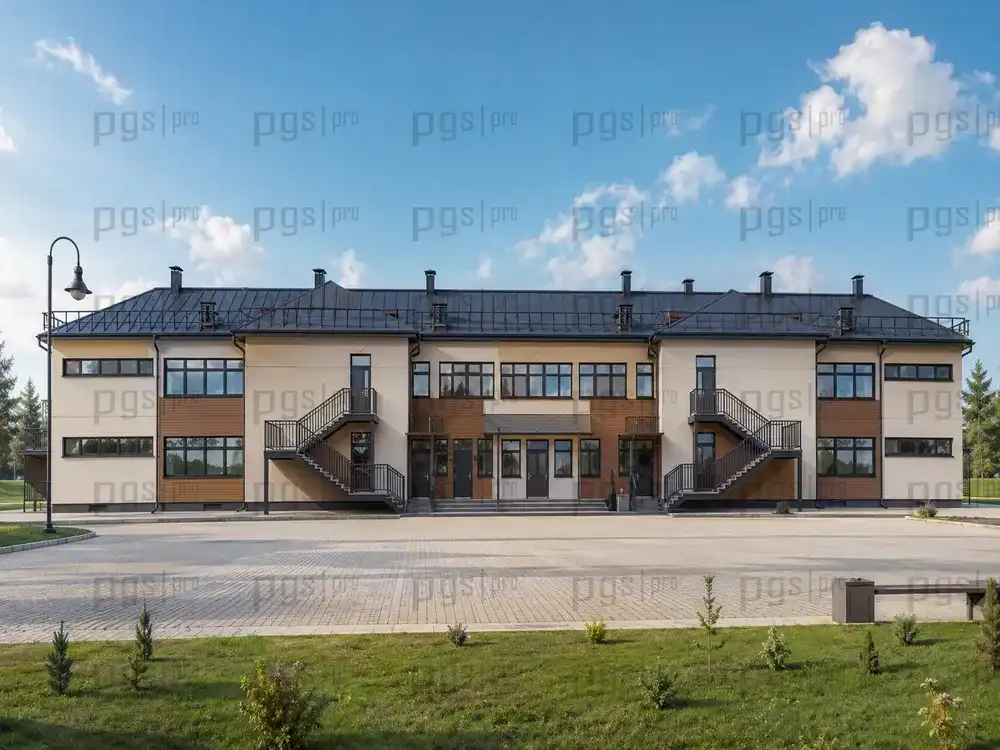

Здание реконструируемого детского сада выполнено отдельно стоящим. В плане здание имеет сложную форму и состоит из примыкающих друг к другу блоков с общими размерами в осях А-П 39 м, 1-14 — 60 м. Размеры отдельных выступающих блоков составляют 12×9 м в осях 1-3, 12-14 и Ж-Г 15×9 м в осях 3-6, 9-12 и А-Г, Ж-П. Центральная часть здания в осях 3-12 и Г-Ж, соединяющая все выступающие блоки, имеет размеры 35×9 м. Главный вход в здание предусмотрен в центральной части по оси Ж между осями 7-8. Запасные (противопожарные) входы и выходы из здания с 1-го и 2-го этажа предусмотрены по всем выступающим торцам с наружными железобетонными лестницами.

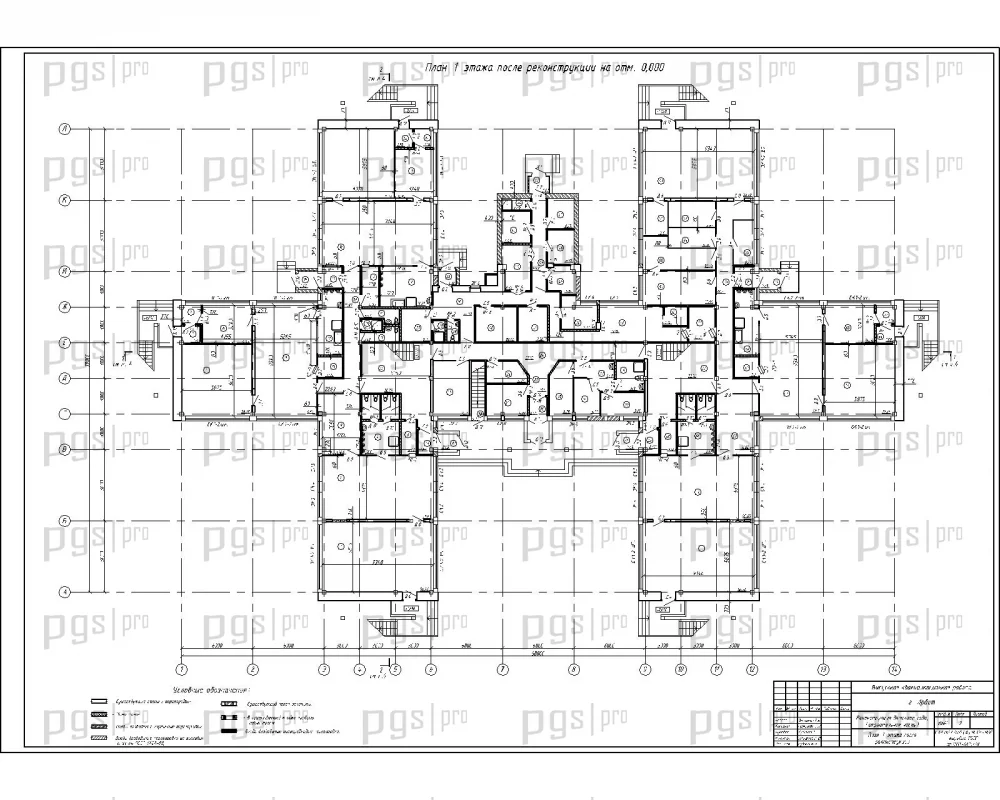

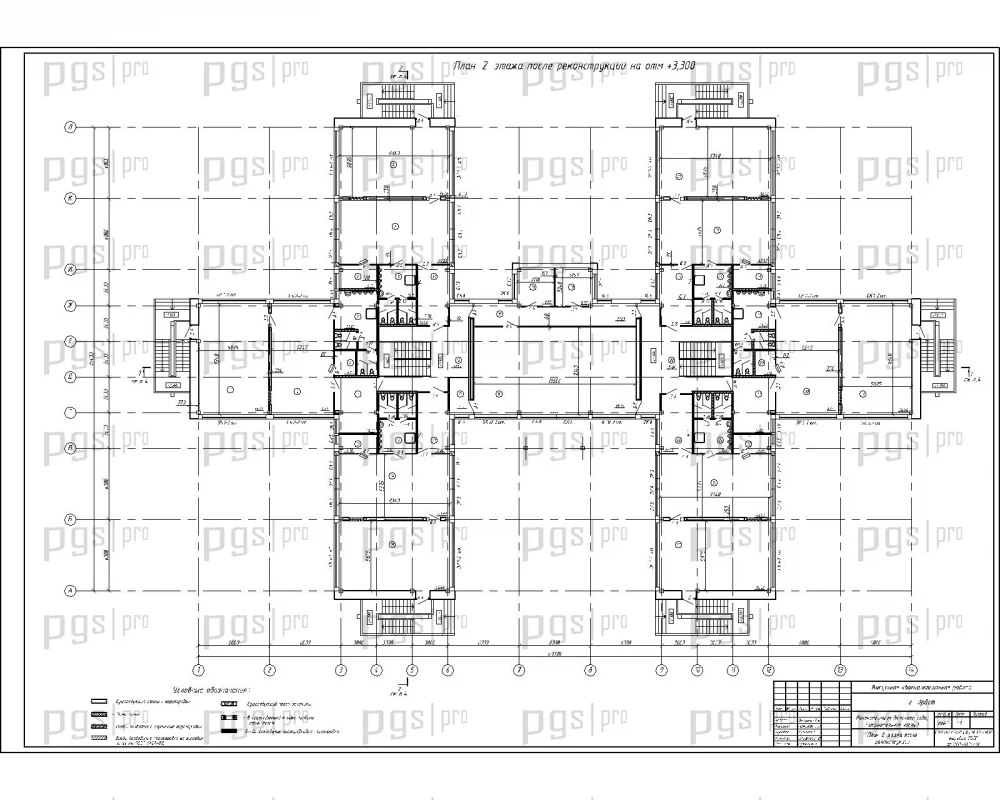

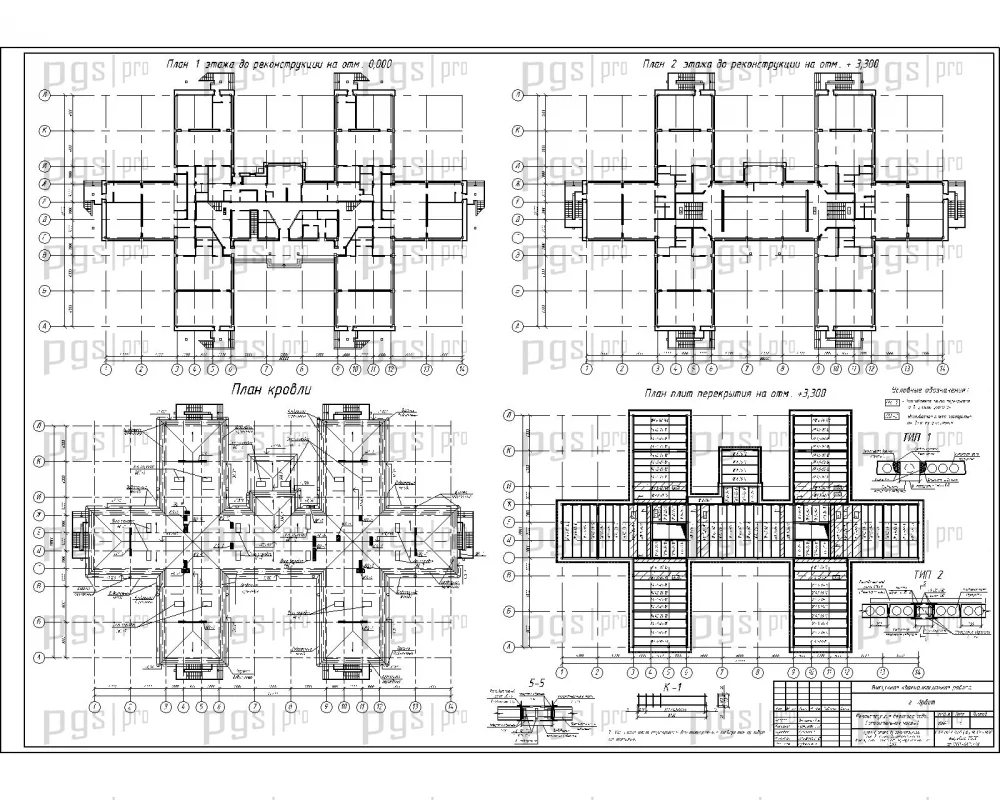

Реконструкция предусматривает перепланировку этажей с изменением функционального назначения помещений и приведением их к современным требованиям к детским садам. Связь с надстраиваемыми элементами осуществляется при помощи лестниц. Внутри здания для входа на 2-ой этаж выполнены две лестницы: внешние по лестницам и внутренняя по оси К между осями 6-7.

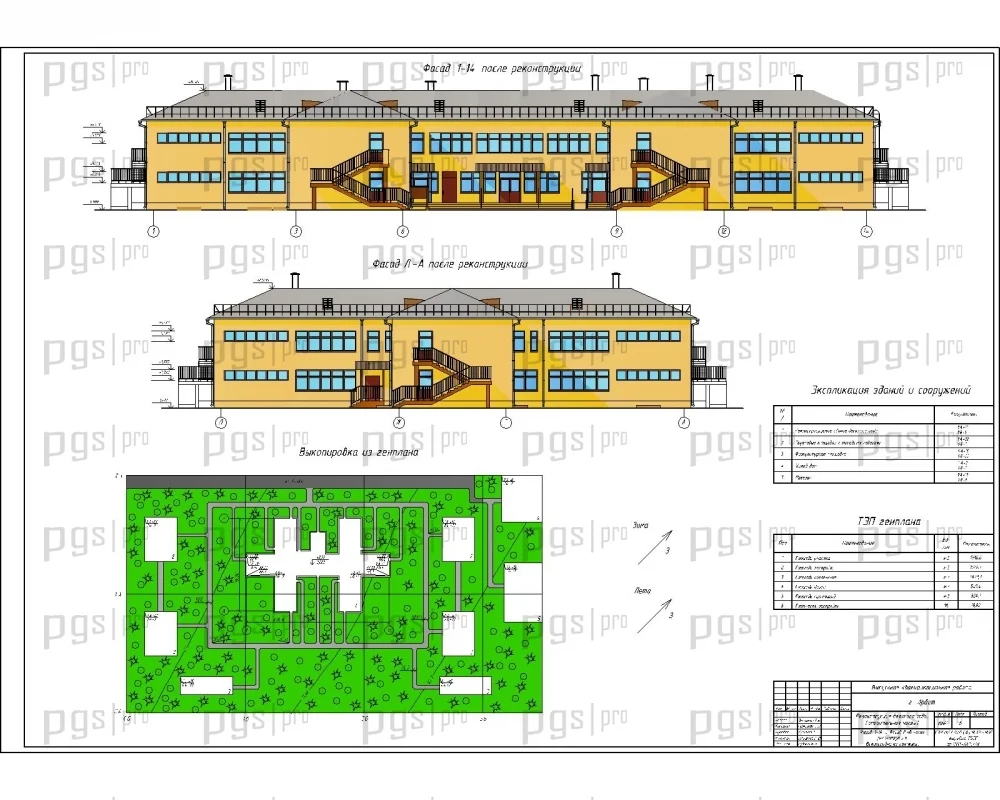

Цветовое решение фасада осуществляется с учетом объемно-планировочного решения здания. Отделку фасада выполняют высокопрочными и долговечными кремнийорганическими составами различной цветовой гаммы. Стены оштукатуриваются терразитовой штукатуркой. Цоколь отделан полосатым гранитом. Козырьки выполнены из прозрачного пластика по металлической основе. Окна выполнены из металлопластика. Внутренняя отделка определяется назначением помещения и условиями его эксплуатации, условиями санитарно-гигиенического содержания.

В здании предусмотрены групповые ячейки для детей различного возраста, спальни, игровые комнаты, помещения для приема пищи, медицинские кабинеты, административные помещения, хозяйственно-бытовые помещения. Для естественного освещения помещений используются существующие и вновь пробиваемые оконные проемы. В вновь организованных помещениях подвального этажа предусмотрено устройство световых приямков для естественного освещения. Пути эвакуации запроектированы через лестничные клетки с наружными железобетонными лестницами.

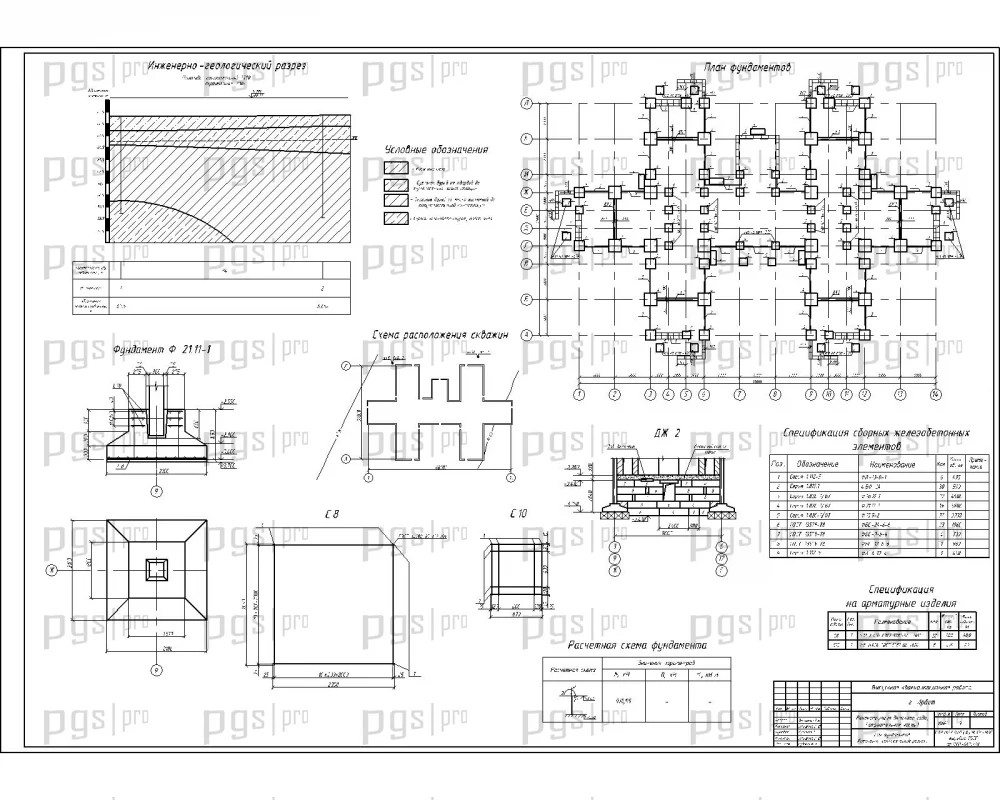

Конструктивная схема существующего здания — каркасная с полным железобетонным каркасом (связевой вариант) и ограждающими стеновыми самонесущими легкобетонными панелями. Все торцевые стены из силикатного утолщенного кирпича на цементно-песчаном растворе толщиной 770 мм. Существующее положение: фундаменты под колонны — столбчатые из сборных железобетонных стаканов серии 1.020-1/87 по монолитной бетонной подготовке и ленточные под кирпичные стены из сборных бетонных блоков серии 1.116-1 в.1. Фундаменты под диафрагмы жесткости — ленточные из сборных железобетонных плит по серии 1.112-5. Стены фундаментов — цокольные панели по серии 1.020 и сборные бетонные блоки по серии 1.116-1 в.1.

Конструкции каркаса: колонны — сборные железобетонные по серии 1.020-1/87; ригели — сборные железобетонные по серии 1.020-1/87; диафрагмы жесткости — сборные железобетонные вентблоки по серии 1.020, частично из кирпича. Наружные стены — газобетонные панели толщиной 400 мм по серии 1.020, частично кирпичные. Все торцевые стены из силикатного утолщенного кирпича толщиной 770 мм. Плиты перекрытия и покрытия — сборные железобетонные многопустотные плиты длиной 9 м и 3 м, шириной 1,2-1,5 м по серии 1.020. Перегородки — кирпичные и гипсобетонные. Лестницы — сборные железобетонные марши и площадки. Крыша — плоская с рулонной кровлей и внутренним организованным водостоком.

Вновь выполняемые конструкции: перегородки — кирпичные, пазогребневые из гипсовых плит по ГОСТ 6428-83. Утеплитель наружных стен цокольного этажа — «Пеноплекс 45». Утеплитель наружных стен и чердачного перекрытия — плиты «URSA». Кровля — стропильная двухскатная с кровельным покрытием из профилированного листа с наружным водостоком. Фундаменты — ленточные из сборных железобетонных плит по ГОСТ 13580-85. Стены подвала — сборные бетонные блоки по ГОСТ 13579-78. Плиты покрытия — многопустотные по серии 1.141-1 в.64. Перемычки — сборные железобетонные по серии 1.038.1-1 в.1. Окна металлопластиковые индивидуального изготовления с двухкамерными стеклопакетами, подоконные доски металлопластиковые индивидуального изготовления. Двери входные в здание металлопластиковые индивидуального изготовления, двери металлопластиковые балконные с трехкамерным стеклопакетом по типу ГОСТ 30674-99, двери внутренние деревянные по ГОСТ 6629-88.

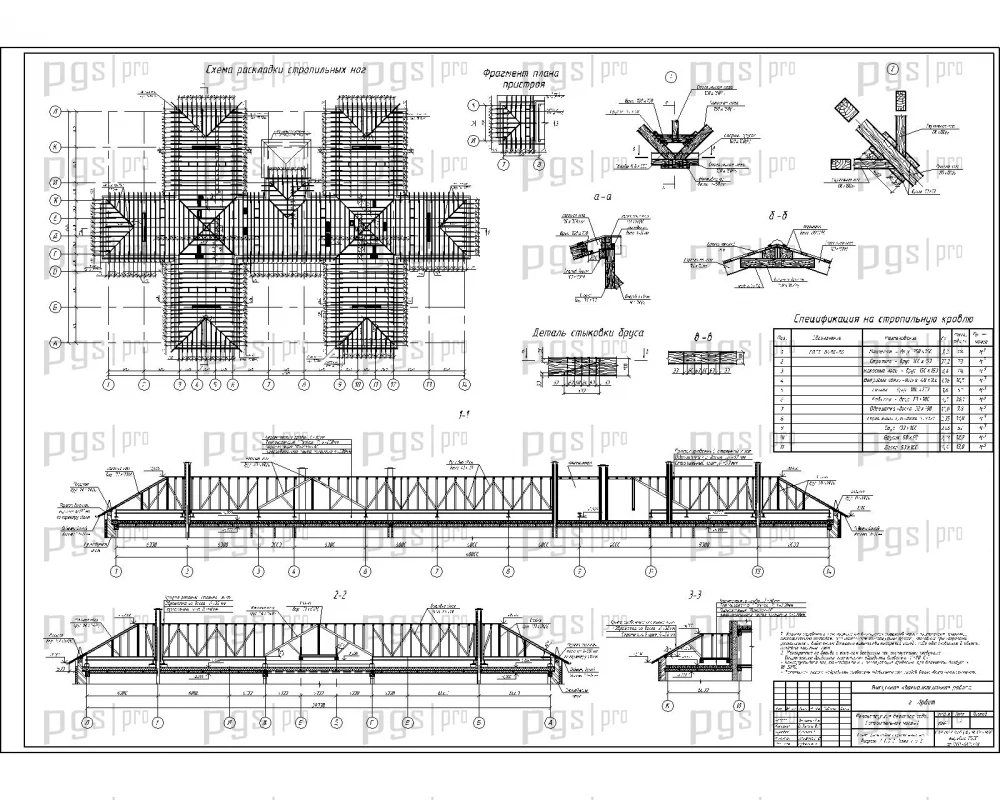

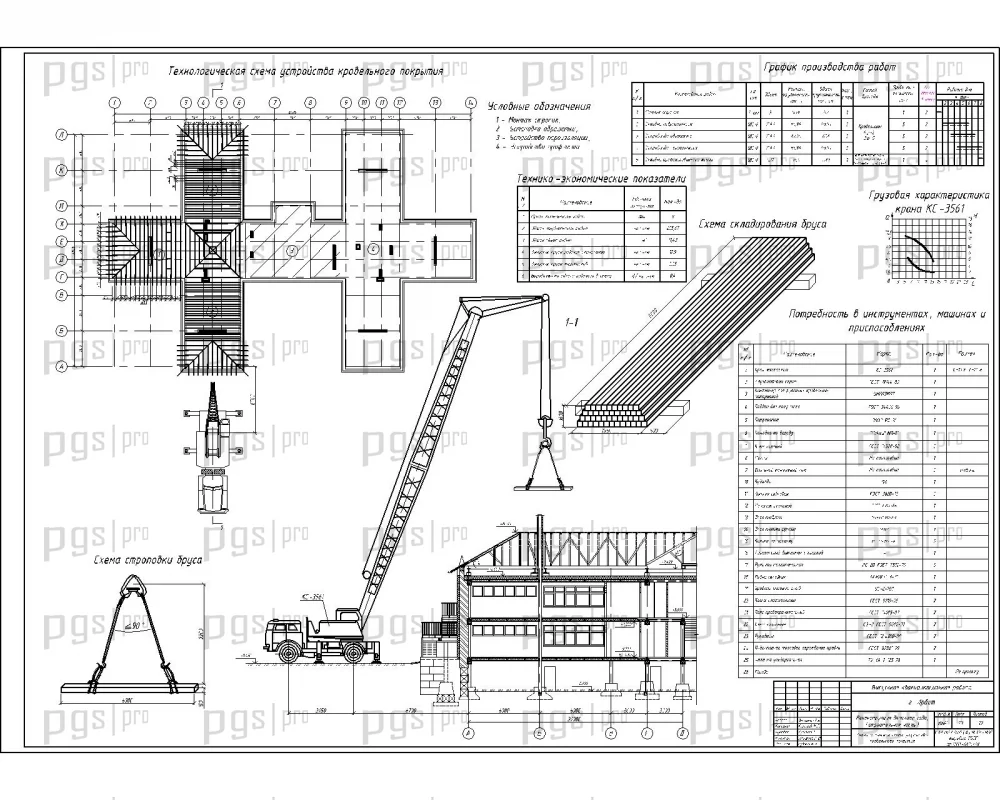

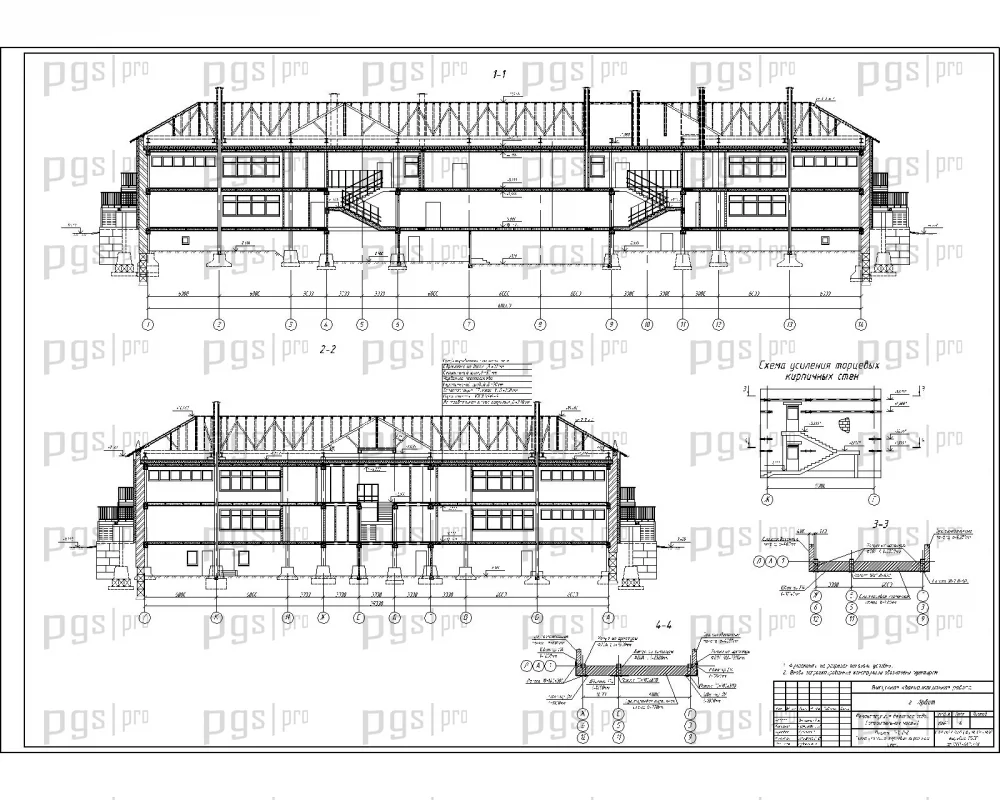

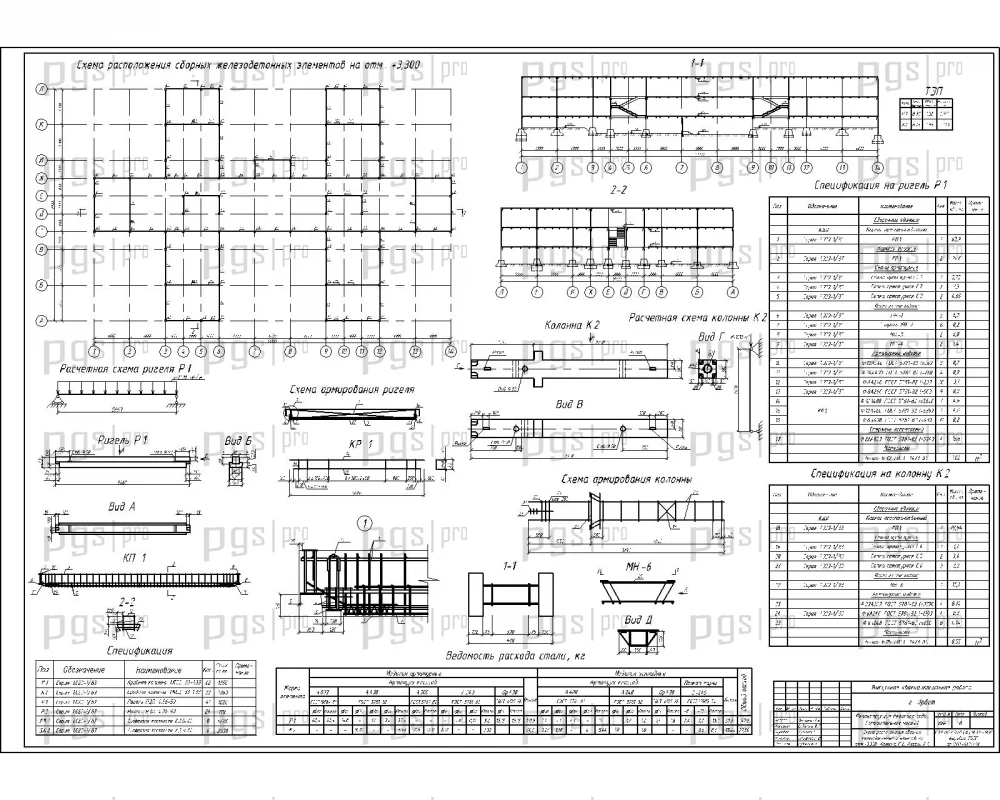

Проект включает технологическую карту на устройство стропильной системы крыши из деревянных элементов. Технологическая карта содержит область применения, организацию и технологию выполнения работ, определение перечня и объемов работ по технологической карте, мероприятия по охране труда. В проекте представлены схемы раскладки стропильных ног, разрезы, узлы, схема расположения железобетонных элементов, колонна К2, ригель Р1.

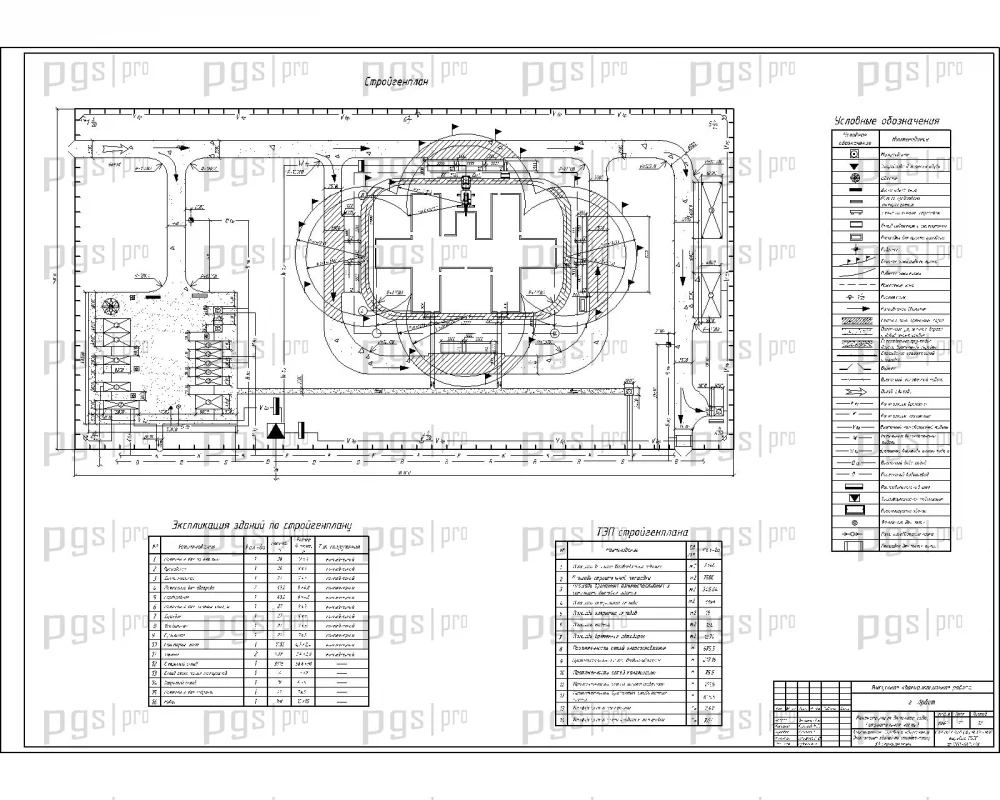

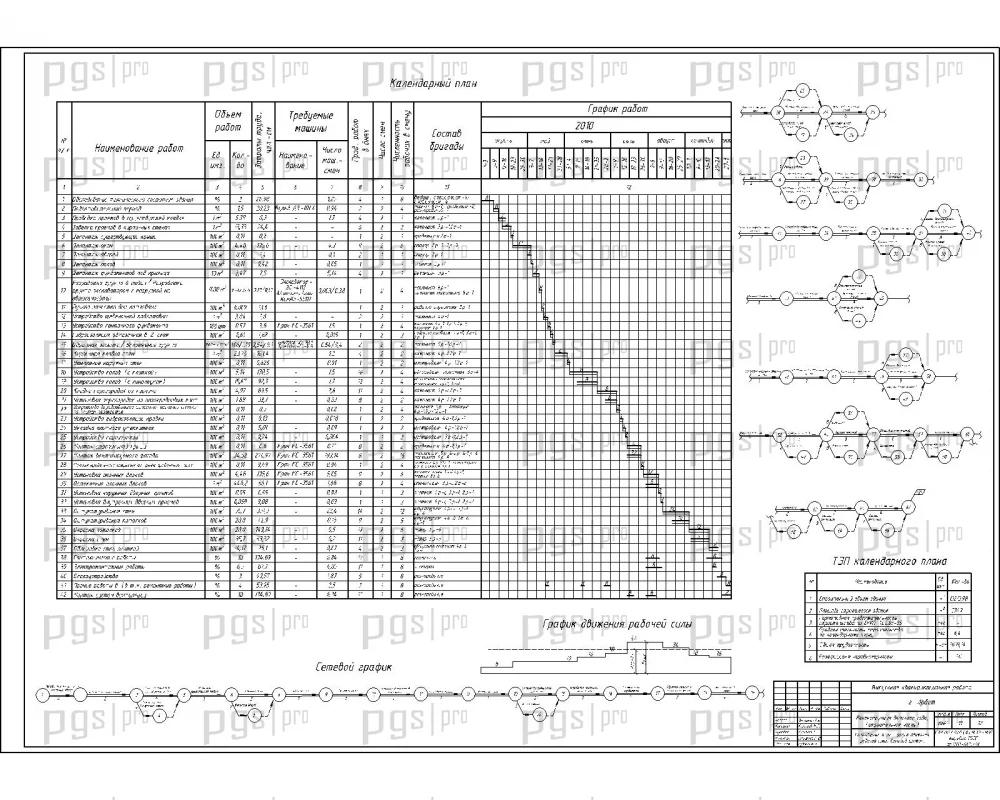

Календарный план и сетевой график составлены с учетом последовательности ремонтно-строительных работ. Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. В проекте выполнен расчет площадей складов, определение потребности в транспортных средствах, расчет временного водоснабжения и канализации, расчет временного энергоснабжения, описание строительного генерального плана.

В составе организационно-технологической части предусмотрен выбор ведущих машин: экскаватора, грузоподъемных машин, автотранспорта. Проект включает сметную часть с локальными сметными расчетами на строительно-монтажные, сантехнические и электромонтажные работы, объектный и сводный сметный расчет стоимости строительства. Раздел экономики в строительстве содержит технико-экономические показатели объемно-планировочных решений здания.

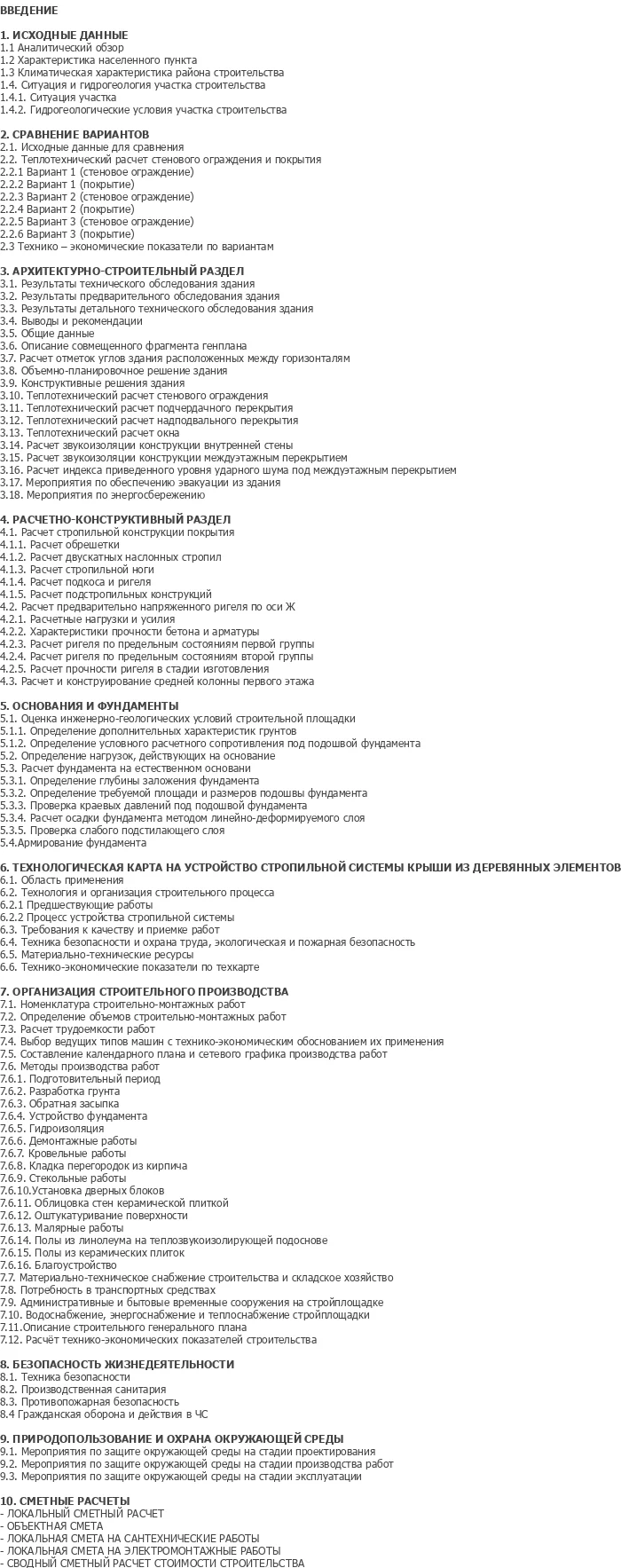

Диплом №5013 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 183 листа пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Комплексная реконструкция: проект охватывает полную реконструкцию существующего здания с заменой плоской кровли на стропильную двухскатную, перепланировкой, заменой конструктивных элементов и инженерных систем.
• Разнообразие конструкций: столбчатые и ленточные железобетонные фундаменты, сборные железобетонные колонны и ригели, газобетонные и кирпичные стены, сборные железобетонные многопустотные перекрытия, деревянная стропильная система — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на устройство стропильной системы крыши, календарный план, сетевой график, строительный генплан, технико-экономические показатели, сметная часть.
• Ручной расчет: расчет стропильной конструкции покрытия, обрешетки, двускатных наслонных стропил, стропильной ноги, подкоса и ригеля, предварительно напряженного ригеля — соответствует требованиям вузовской подготовки по специальности ПГС.

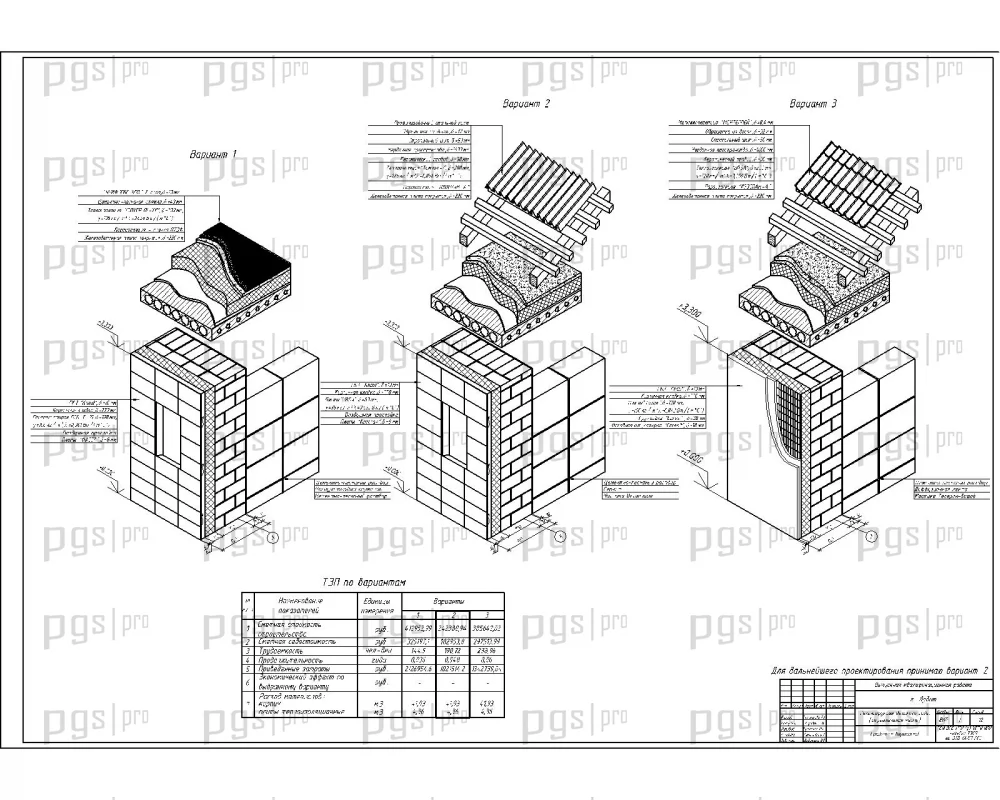

• Обследование и сравнение вариантов: проект включает раздел обследования существующих конструкций и сравнительный анализ вариантов реконструкции с теплотехническим расчетом стенового ограждения и покрытия.
• Инженерная специфика: теплотехнические расчеты стенового ограждения, подчердачного и надподвального перекрытий, окон, звукоизоляция конструкций, расчет индекса приведенного уровня ударного шума.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности жизнедеятельности, природопользованию и охране окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №5013 по доступной цене — 3 500 рублей.
