Дипломный проект №5015 «Реконструкция хирургического корпуса в с. Толбазы Аургазинского района РБ» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект проектирования — существующее двухэтажное здание хирургического корпуса с надстройкой одного этажа, расположенное в селе Толбазы Республики Башкортостан. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, выполненных в соответствии с требованиями ГОСТ. Если вы ищете, где купить проект или скачать проект по направлению реконструкции зданий — диплом №5015 предлагает оптимальное соотношение цены и качества.

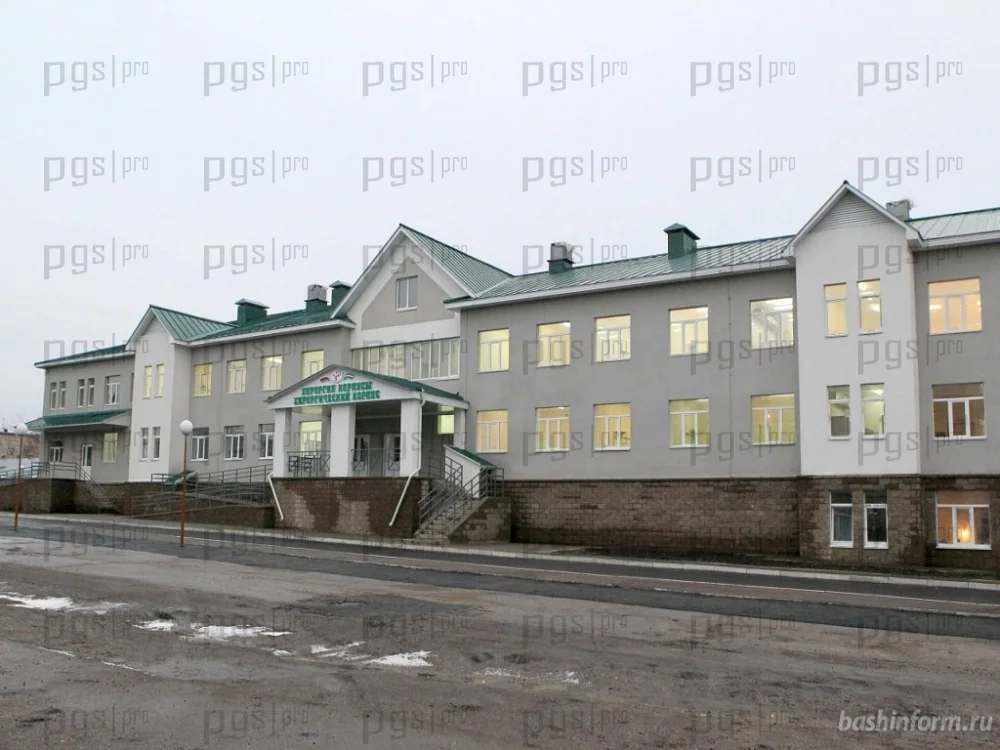

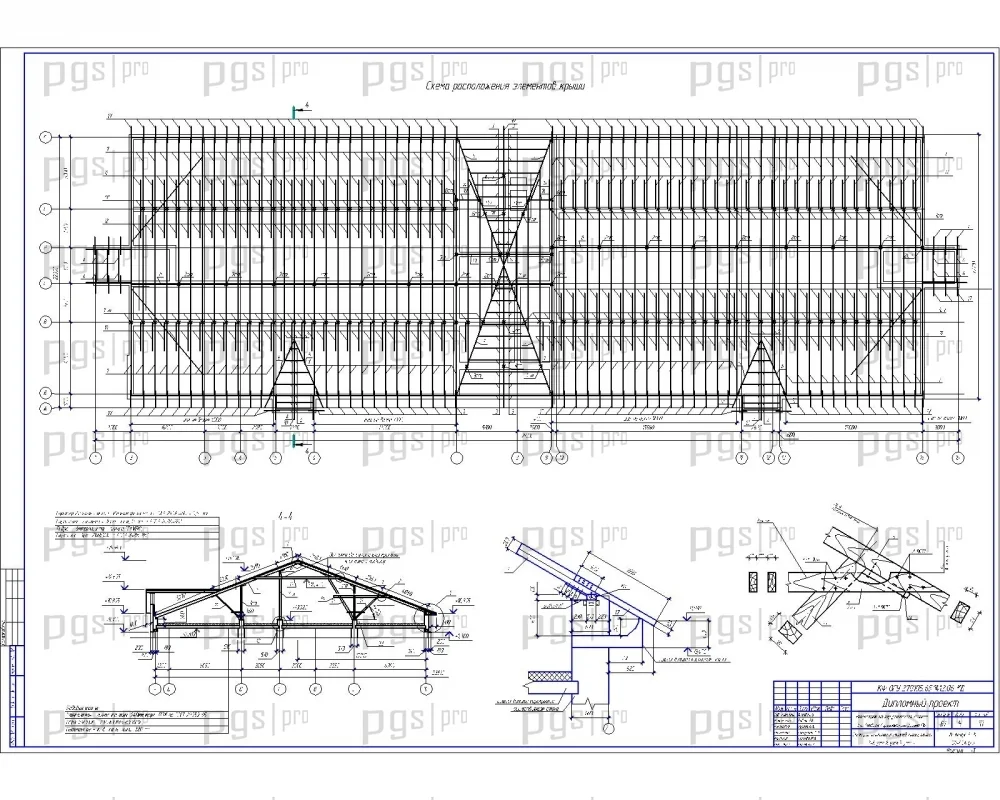

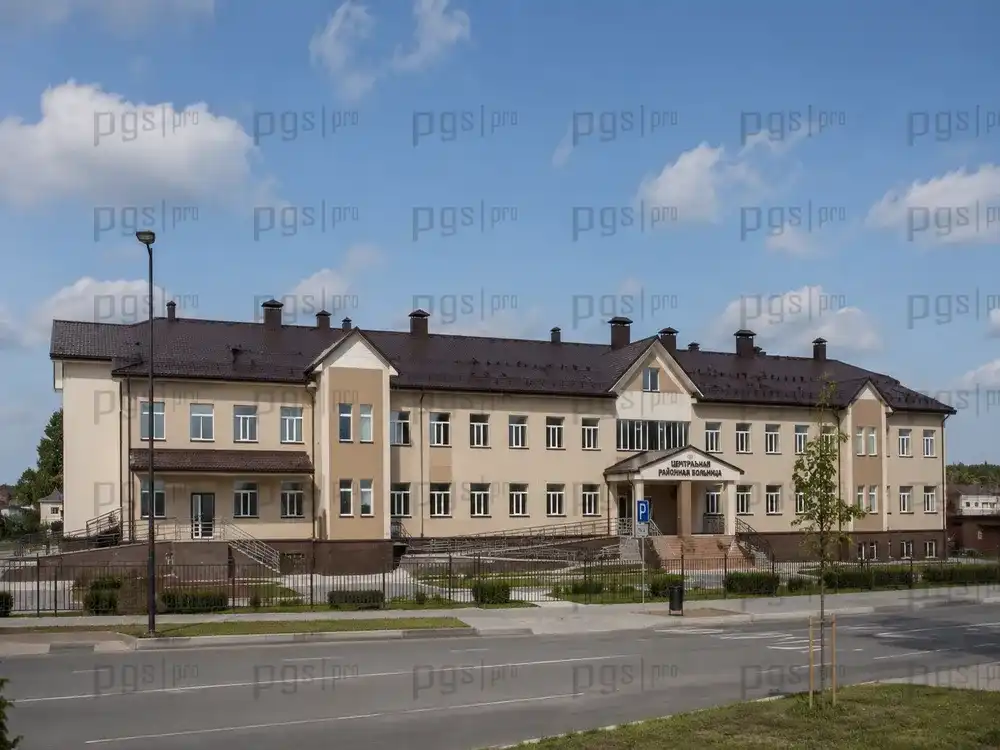

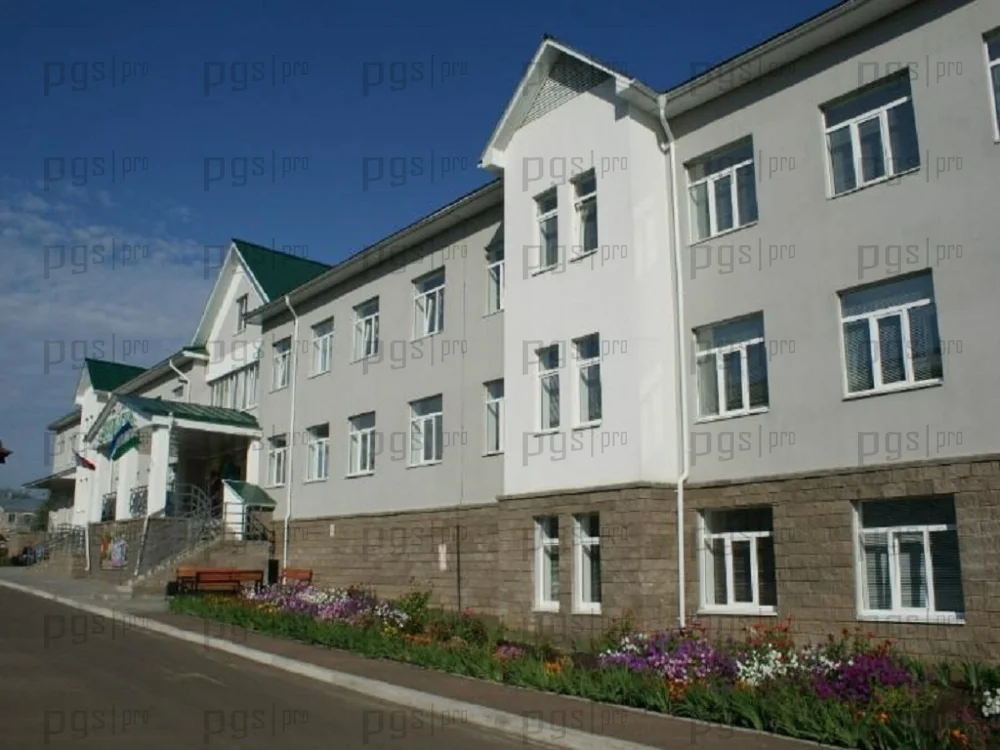

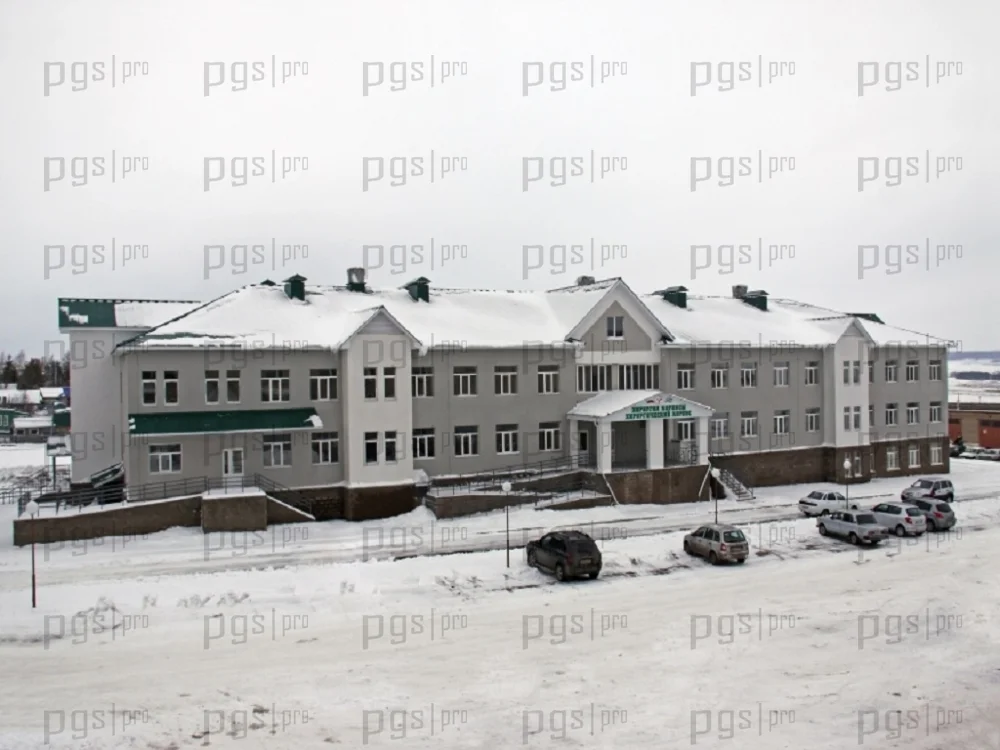

Проектируемый объект — существующее двухэтажное здание хирургического корпуса в селе Толбазы Аургазинского района Республики Башкортостан, подлежащее реконструкции с надстройкой одного этажа. Здание имеет прямоугольную в плане форму с размерами по координационным осям 28,80 × 72,60 м. Существующая крыша плоская совмещенная с внутренним водостоком. Проектируемая крыша — многоскатная по стропилам с наружным организованным водостоком. Данный ПГС дипломный проект разработан с учетом современных требований к реконструкции медицинских зданий и может быть адаптирован под аналогичные объекты в других регионах.

Технико-экономические показатели объекта: площадь дорожных покрытий 2395 м², общая площадь 7123,3 м², площадь застройки 1860 м², площадь озеленения 2868,3 м². Конструктивное решение существующего здания установлено на основании обследования с целью выявления возможности надстройки одного этажа. Данная дипломная работа подходит студентам строительных специальностей, преподавателям и специалистам по проектированию реконструкции зданий.

Реконструкция здания предусматривает надстройку одного этажа с продолжением здания в высоту и сохранением его внутренней структуры, габарита и несущего стенового остова. Конструктивные требования к надстройке имеют двоякую направленность: необходимо максимально облегчить конструкции надстраиваемого этажа и создать такие условия, при которых обеспечивается восприятие дополнительных усилий несущими элементами существующего здания.

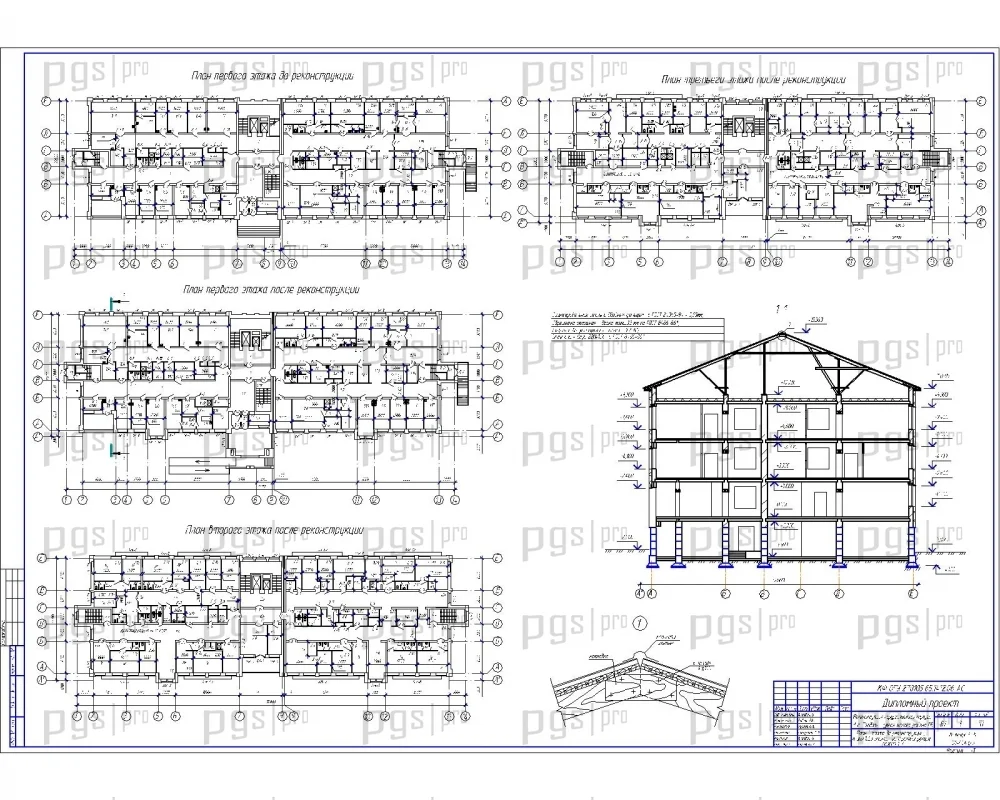

Функциональная организация хирургического корпуса предусматривает размещение лечебно-диагностических, операционных, палатных и вспомогательных помещений. Планировочная структура здания включает лестничные клетки с двумя лестницами в каждой, обеспечивающие вертикальные связи между этажами. Ограждение маршей металлическое, лестничные марши выполнены из сборных элементов по металлическим косоурам. Полы междуэтажных площадок цементные покрытые напольной плиткой.

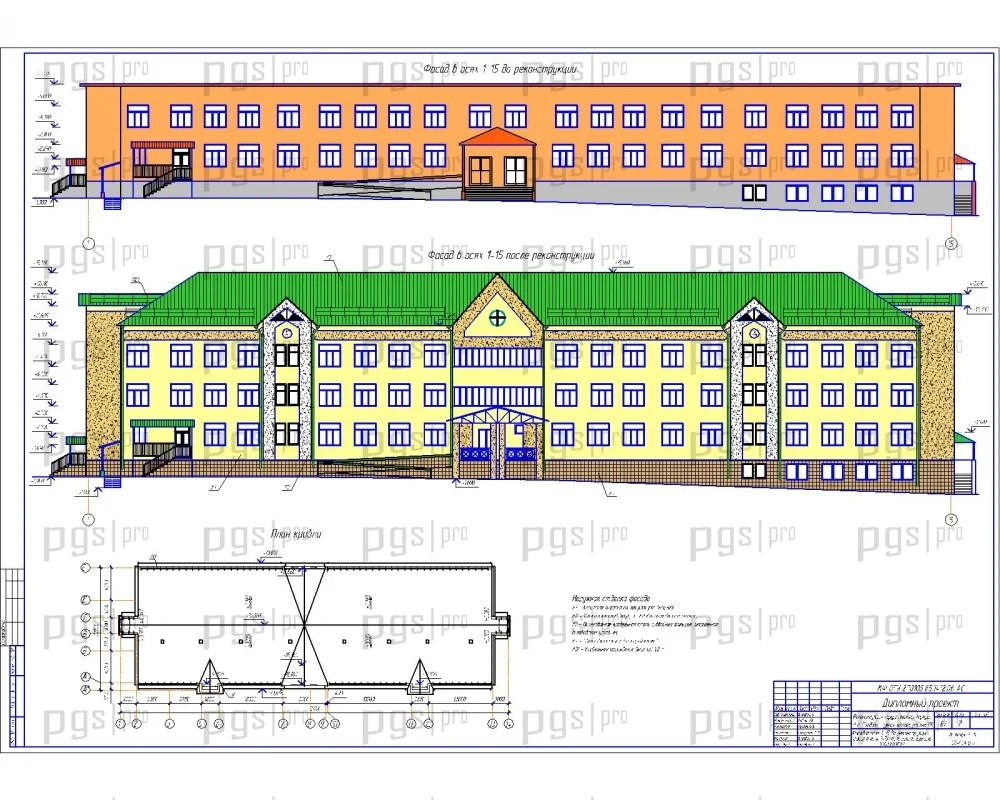

Здание имеет жесткий конструктивный остов с горизонтальными опорами в виде перекрытий, опирающихся на поперечные и продольные стены. Количество существующих этажей — 2, надстраиваемых — 1. Высота этажа — 3,3 м. Выход на чердак с лестничной клетки по металлической лестнице. Для архитектурной выразительности фасада здания окна надстраиваемого этажа приняты конструктивно той же площади, как и окна существующих этажей.

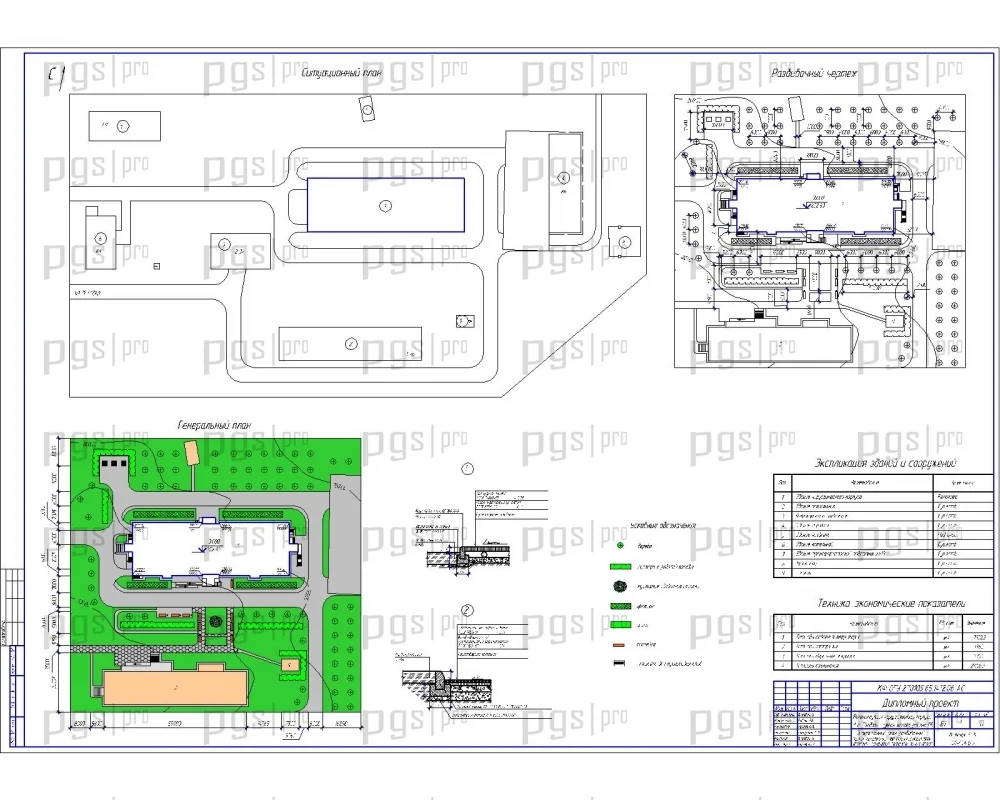

Приусадебная территория благоустроена с учетом требований медицинской зоны: предусмотрены пешеходные дорожки, зеленые насаждения, места для отдыха, автостоянка, хозяйственная зона. Архитектурный облик здания формируется сочетанием прямолинейных объемов с ритмичным расположением оконных проемов. Внутренний двор организован для функционального зонирования медицинских потоков.

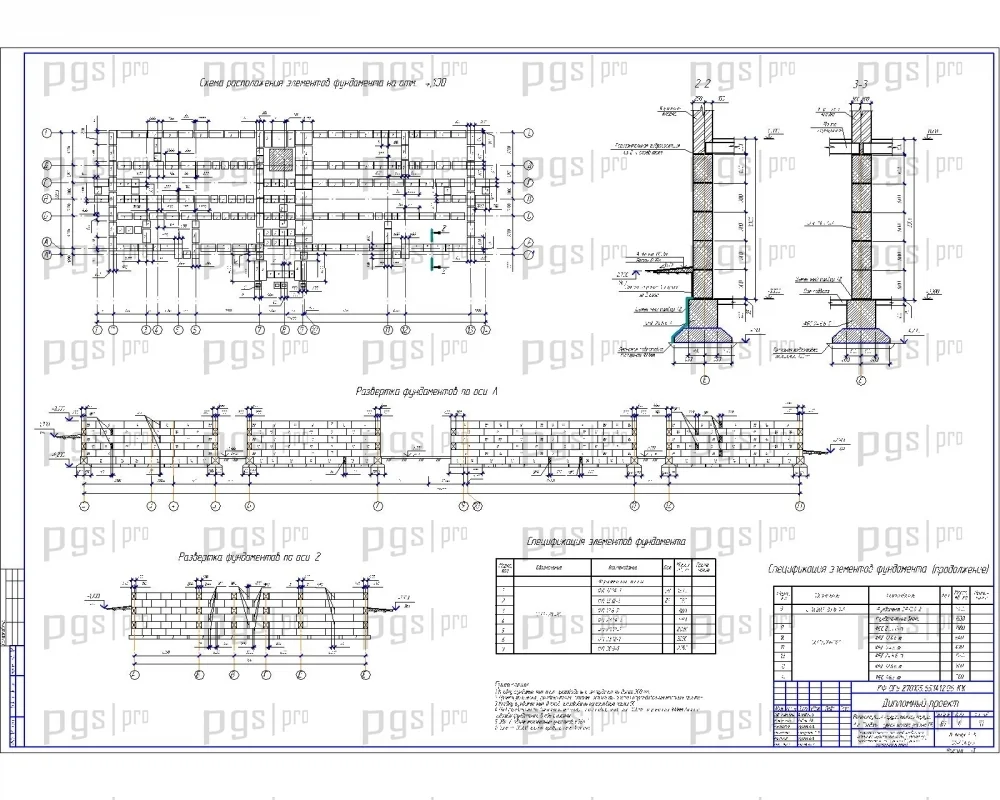

Фундаменты — ленточные из сборных бетонных блоков и железобетонных подушек. Ступенями подвала служат сборные бетонные блоки. Стены выполнены из кермического кирпича. Толщина наружных стен 640 мм, внутренних — 380 мм. Перегородки выполнены из керамического кирпича толщиной 120 мм. Перемычки из сборных железобетонных элементов. Перекрытия выполнены из сборных железобетонных многопустотных плит.

Лестницы состоят из сборных железобетонных лестничных маршей и площадок. Окна и двери деревянные с двойным остеклением трехстворчатые. Открывание внутрь. Полы в коридоре бетонные, в кабинетах из линолеума и керамической плитки. Кровля из рулонных материалов с защитным покрытием из мелкого гравия.

Для защиты грунтовых оснований от атмосферных вод по периметру здания выполняется асфальтобетонная отмостка шириной 750 мм. Внутренняя отделка здания принята в соответствии с функциональным назначением помещений. Штукатурка стен улучшенная толщиной 20 мм. Потолок шпаклевкой гипсовых растворов за 2 раза с расшивкой швов. Отделка потолков — клеевая побелка, стен — клеевая побелка, окраска масляной краской, панелей — облицовка керамической глазурованной плиткой. В коридоре устраивается подвесной потолок. Штукатурка стен коридора декоративная. Отделка стен и потолков лестничной клетки — клеевая побелка, панели окрашиваются масляной краской за 2 раза.

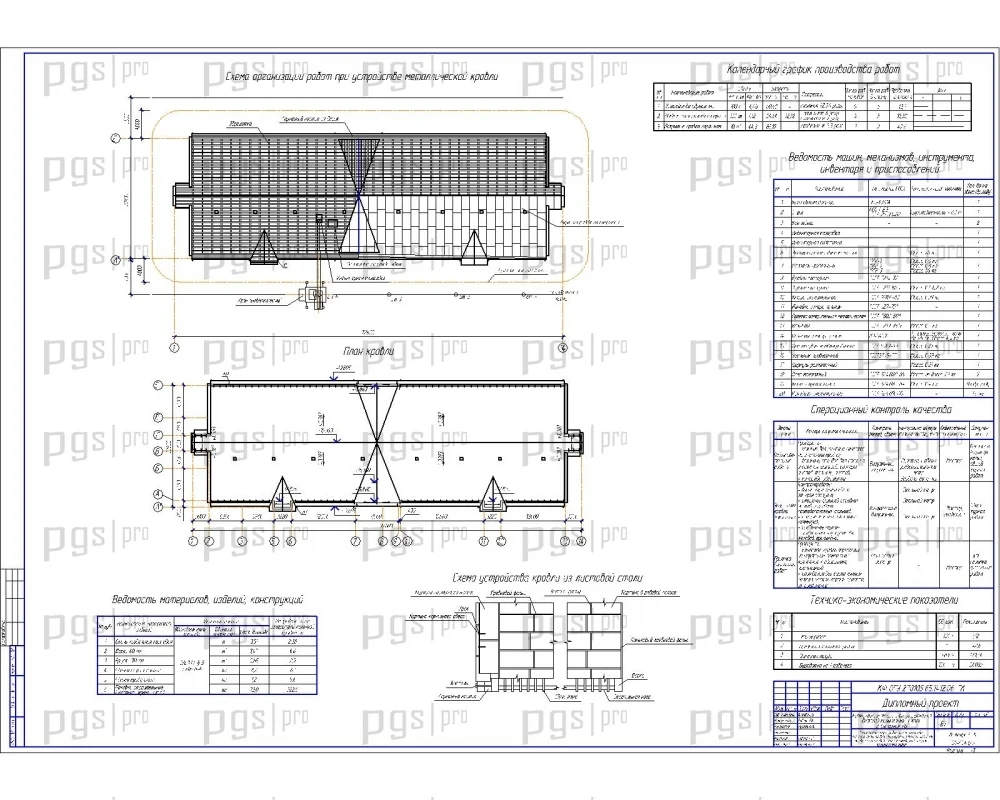

Технологическая карта на устройство металлической кровли включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Технология монтажа стропильной системы, обрешетки, укладки кровельного покрытия, мероприятия по гидроизоляции и пароизоляции.

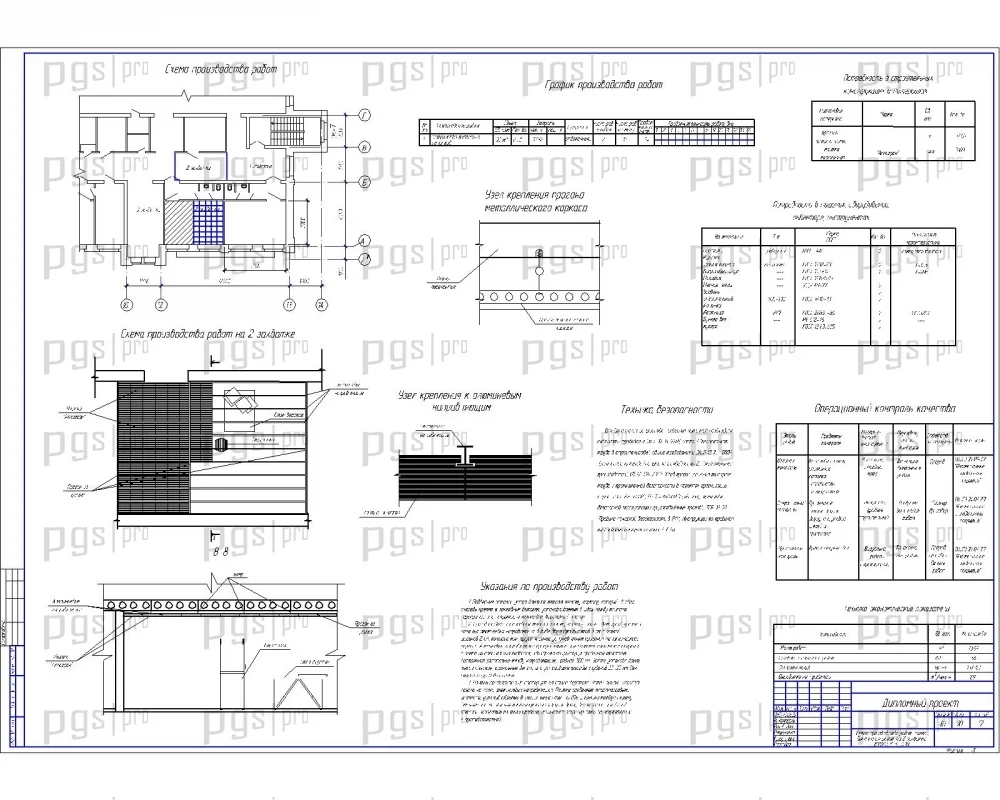

Технологическая карта на устройство подвесных потолков содержит технологию монтажа каркасных систем, устройство подвесов, крепление листовых материалов, отделочные работы.

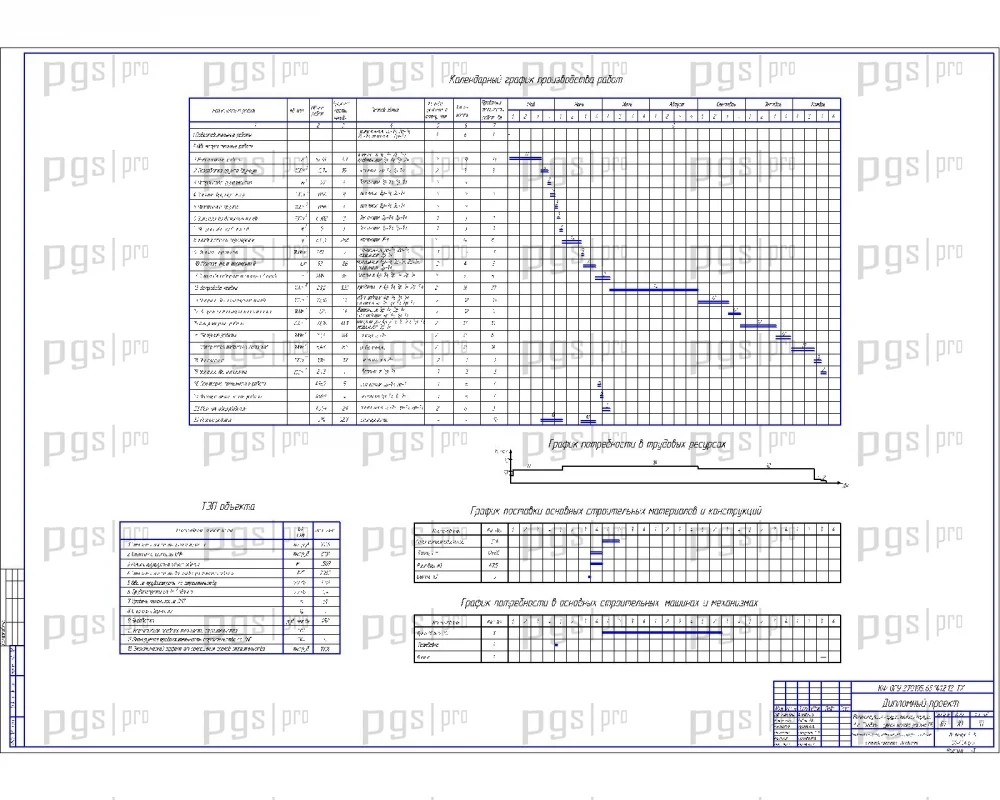

Календарный график производства работ составлен с учетом сезонности и технологических пауз при реконструкции действующего медицинского объекта. Применяется для оптимизации критического пути строительства с учетом ограничений по шуму и пыли в зоне функционирующего корпуса.

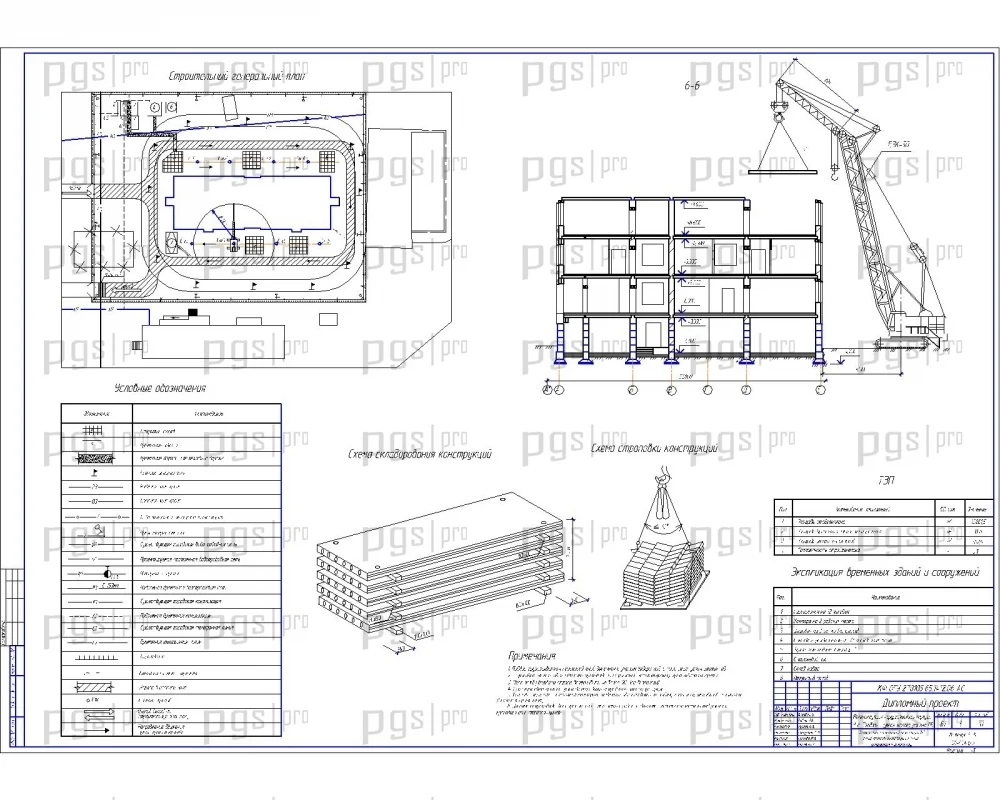

Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций на территории комплекса. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки. Предусмотрены мероприятия по охране окружающей среды и технике безопасности при проведении работ на действующем медицинском объекте.

Диплом №5015 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 95 листа пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Уникальная тематика: реконструкция медицинского здания с надстройкой этажа — востребованная тема для дипломной работы.
• Комплексный подход: проект охватывает архитектурно-планировочные, конструктивные, технологические и организационные решения.
• Практическая направленность: реальная реконструкция существующего объекта с обоснованием надстройки и усиления конструкций.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону и аналогичному медицинскому объекту.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: выгодная цена 4 500 рублей при полноценном содержании проекта.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №5015 по доступной цене. Данная дипломная работа подойдет для защиты в вузах, готовящих специалистов по промышленному и гражданскому строительству.
