Дипломный проект №5019 «Реконструкция гаражей Витебской областной филармонии в г. Витебск РБ» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект проектирования — существующие гаражные помещения Витебской областной филармонии, подлежащие реконструкции с изменением функционального назначения. Проект выполнен с учетом климатических условий Витебской области и может быть адаптирован под любой регион. Данный шаблон проекта включает полный комплект пояснительной записки и графической части. Если вы ищете, где купить проект или скачать проект по направлению реконструкции зданий — диплом №5019 предлагает оптимальное соотношение цены и качества.

Проектируемый объект — существующие гаражные помещения Витебской областной филармонии в г. Витебск, подлежащие реконструкции с изменением функционального назначения на административное здание. Здание односекционное, трехэтажное с мансардой, общей высотой 18,305 м. Основные размеры здания составляют 56,167 × 28,963 м, строительный объем — 12792,13 м³. Данный ПГС дипломный проект разработан с учетом современных требований к реконструкции общественных зданий и может быть адаптирован под аналогичные объекты в других регионах.

В ходе обследовательских работ установлено, что существующие фундаменты находятся в надлежащем состоянии для строительства объекта. Существующее здание подлежит сносу полностью до обреза фундамента. Усиление существующих фундаментов не требуется. Степень огнестойкости здания — II по СНБ 2.02.01-98. Класс функциональной пожарной опасности — С1 по СНБ 2.02.01-98. Уровень ответственности — II (нормальный). Данная дипломная работа подходит студентам строительных специальностей, преподавателям и специалистам по проектированию реконструкции зданий.

Проект предусматривает полный снос существующих конструкций до уровня фундаментов с последующим возведением нового административного здания. Конструктивная схема проектируемого здания представляет собой несущие продольные кирпичные стены. В здании предусмотрены скоростной напор ветра и снеговая нагрузка в соответствии с климатическими условиями региона.

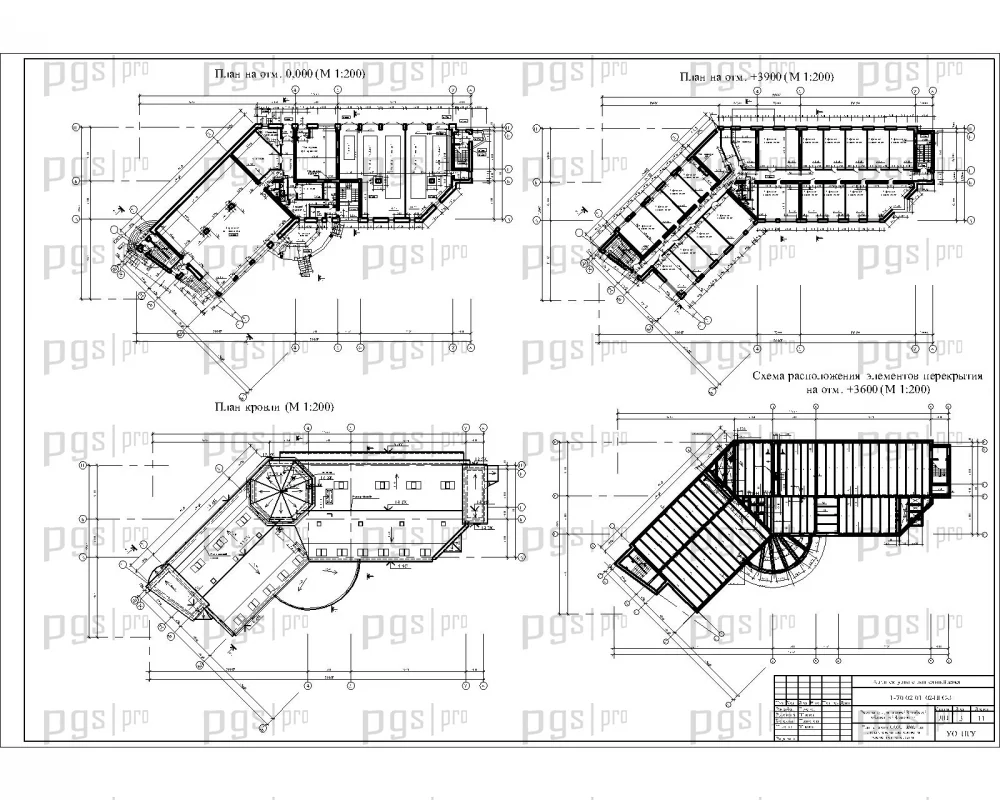

Здание в плане имеет сложную конфигурацию с размещением основных и вспомогательных помещений административного назначения. На планах на отметках 0,000 и +3,900 запроектированы помещения различного функционального назначения с четким зонированием. План кровли выполнен с учетом многоскатной конфигурации крыши.

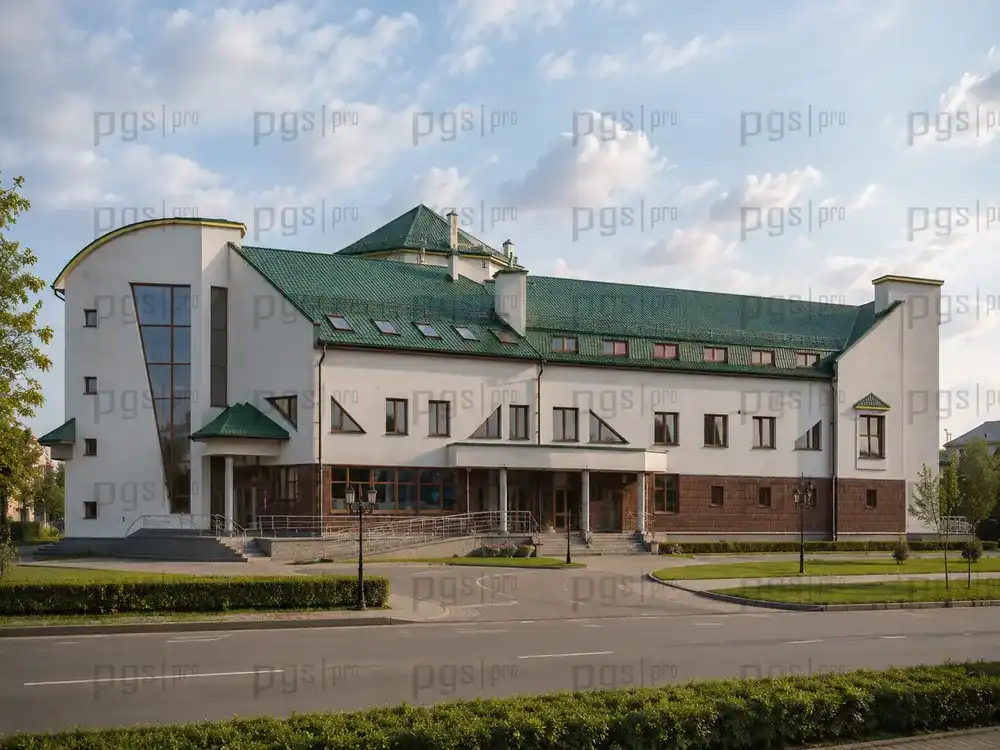

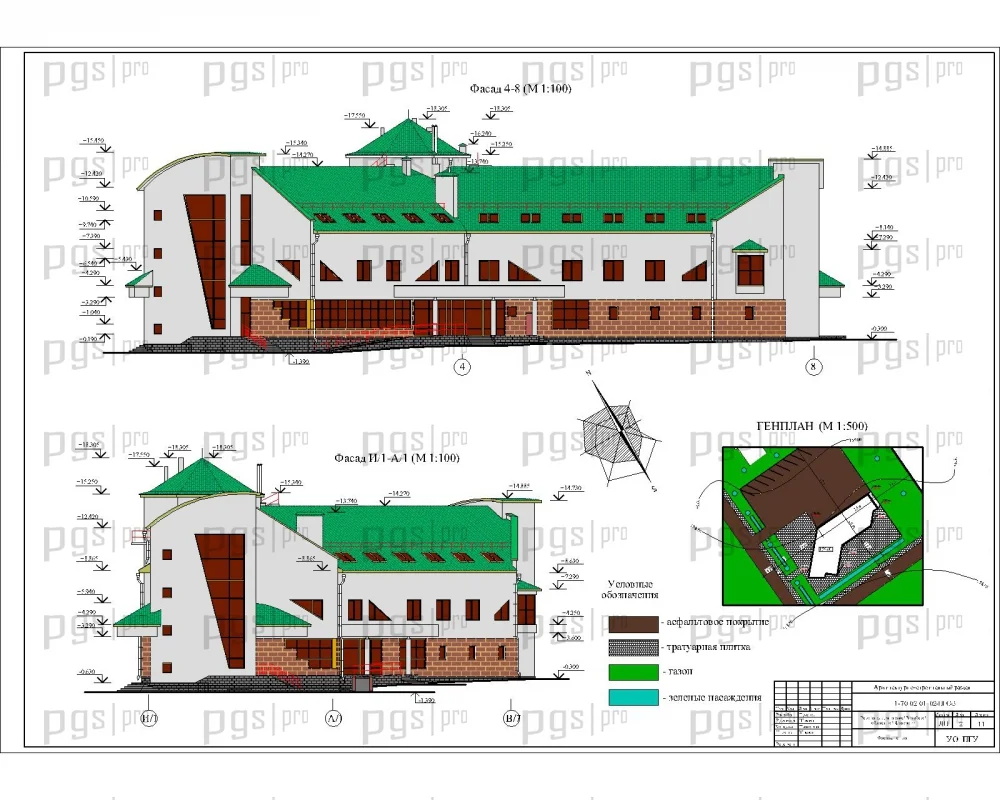

Фасады здания решены в современном административном стиле с использованием контрастных материалов: светлые стеновые панели, темная облицовка цокольной части, зеленая кровля из металлочерепицы. Архитектурный облик формируется ритмичным расположением оконных проемов, выступающими объемами лестничных клеток и декоративными элементами фасадов. Входная группа выделена козырьком и вестибюлем.

Внутренняя планировка предусматривает размещение административных помещений, залов для зрителей, гардеробных, санитарных узлов и технических помещений. Связь между этажами осуществляется лестничными клетками. Для естественного освещения используются оконные проемы с раскладками типа «стеклопакет». Наружные двери выполнены распашными с остеклением. Мансардные окна фирмы «Велюкс» обеспечивают освещение мансардного этажа.

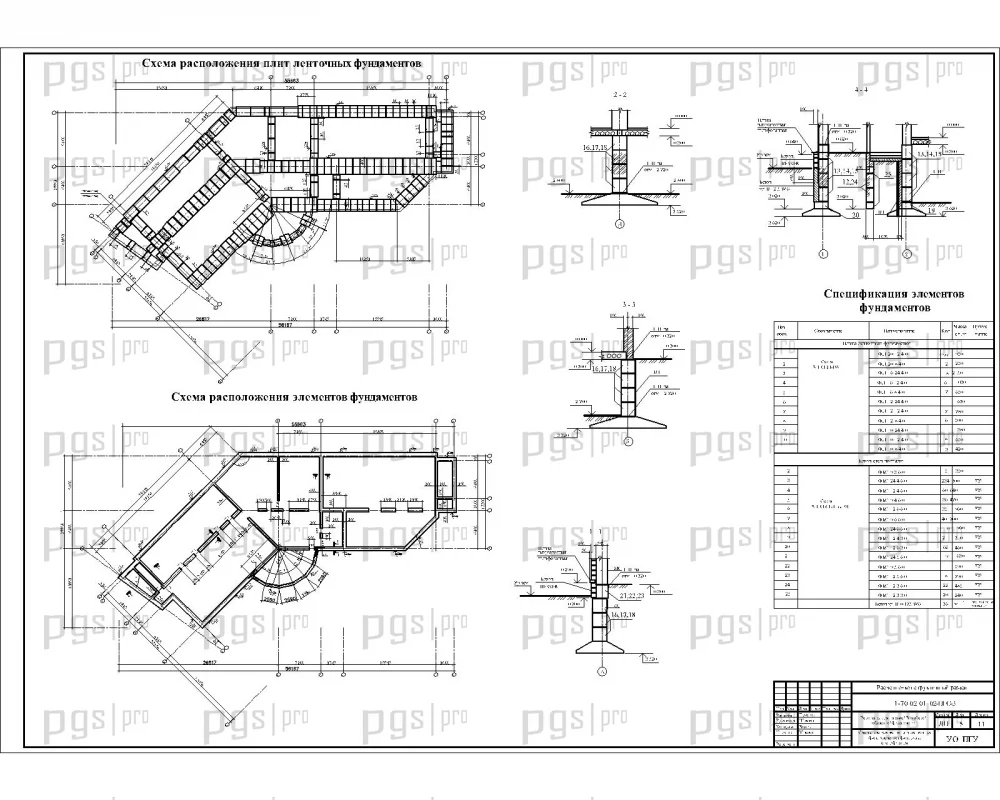

Фундаменты здания выполнены из сборных железобетонных элементов: фундаментные подушки по серии Б 1.012.1-99, фундаментные блоки по серии Б 1.016.1-1 выпуск 98. Плиты фундаментов выложены на выровненную поверхность, промежутки между ними заполнены грунтом и тщательно утрамбованы. Горизонтальная гидроизоляция под стены на отметке -2,720 м выполнена оклеечная из двух слоев гидроизоляционного материала на горячей битумной мастике. На отметке -0,320 выполняется из полимерного материала марки Г-ТХ-БЗ-ПП/ПП-365 по СТБ 1107-98 на мастике. Вертикальная гидроизоляция поверхности стен, соприкасающихся с грунтом, выполнена горячей битумно-полимерной окрасочной композицией.

Наружные стены здания запроектированы трехслойными: внутренний и наружный слой из керамического кирпича марки 125 с F=25 по ГОСТ 7484-78, между которыми устанавливается плиты пенополистирольные ПСБ толщиной 60 мм по ГОСТ 15588-86. Кладка ведется на цементном пластифицированном растворе марки 100. Крепление облицовочного кирпича и утеплителя к стене производится через 4 ряда кладки стеклопластиковыми связями. Для обеспечения трещиностойкости наружного облицовочного слоя выполняются деформационно-усадочные швы с шагом не более 9 м. Облицовочный слой наружных стен выполняется с устройством вентилируемой воздушной прослойки.

Внутренние несущие стены выполняются из керамического кирпича ГОСТ 7484-78 марки 125 на цементном растворе марки 50. Толщина внутренних несущих стен — 1,5 кирпича. В проекте принята многорядная система перевязки кладки. Теплотехнический расчет ограждающей конструкции выполняется согласно требованиям. Наружные стены выполнены из пустотного керамического кирпича, утеплитель — плиты пенополистирольные. В рамках дипломного проекта выполнен расчет ленточного фундамента, элементов стропильной системы по первой и второй группе предельных состояний.

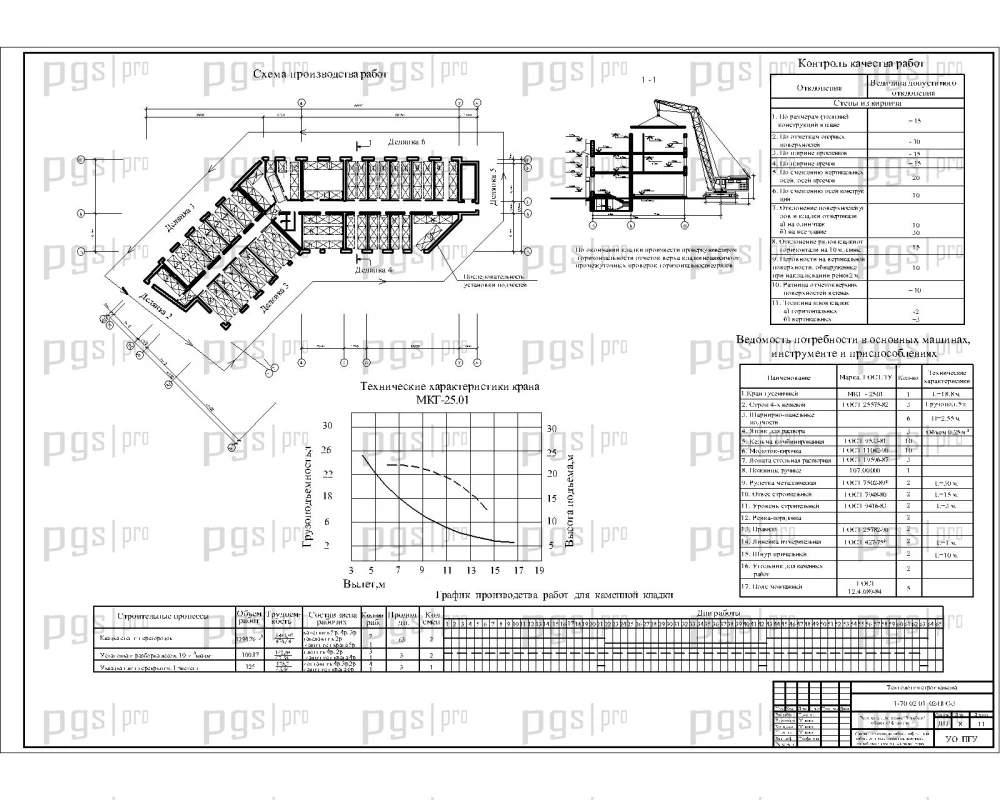

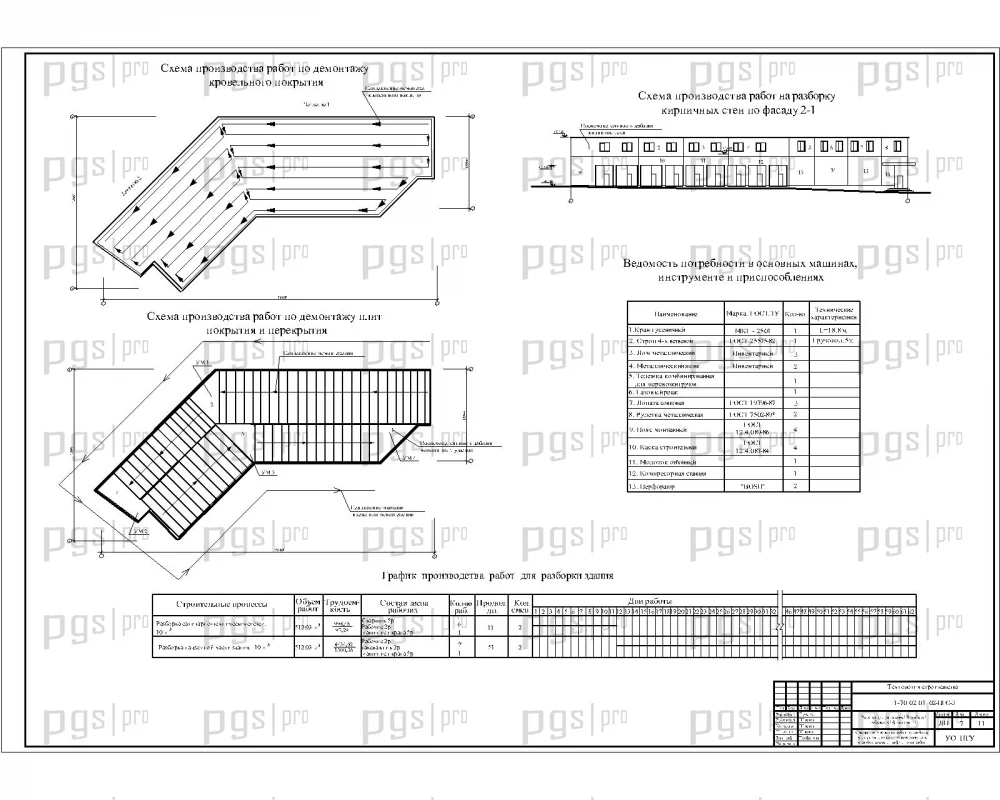

Проект включает три технологические карты: на разборку существующего здания, на устройство кирпичной кладки стен и перегородок, на устройство кровли из металлочерепицы Монтеррей. Технологическая карта на разборку содержит область применения, организацию и технологию выполнения работ, технику безопасности, технико-экономические показатели, калькуляцию трудовых затрат и заработной платы. Технологическая карта на кирпичную кладку включает организацию и технологию выполнения работ, качество выполнения работ, материально-технические ресурсы, технику безопасности, технико-экономические показатели.

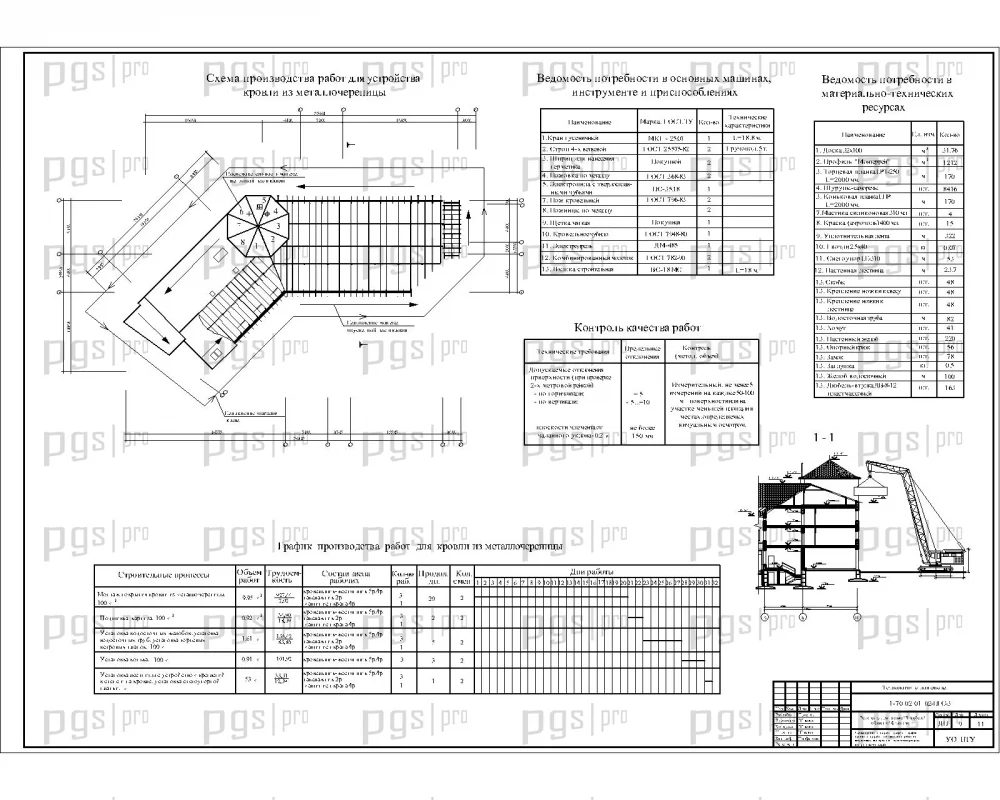

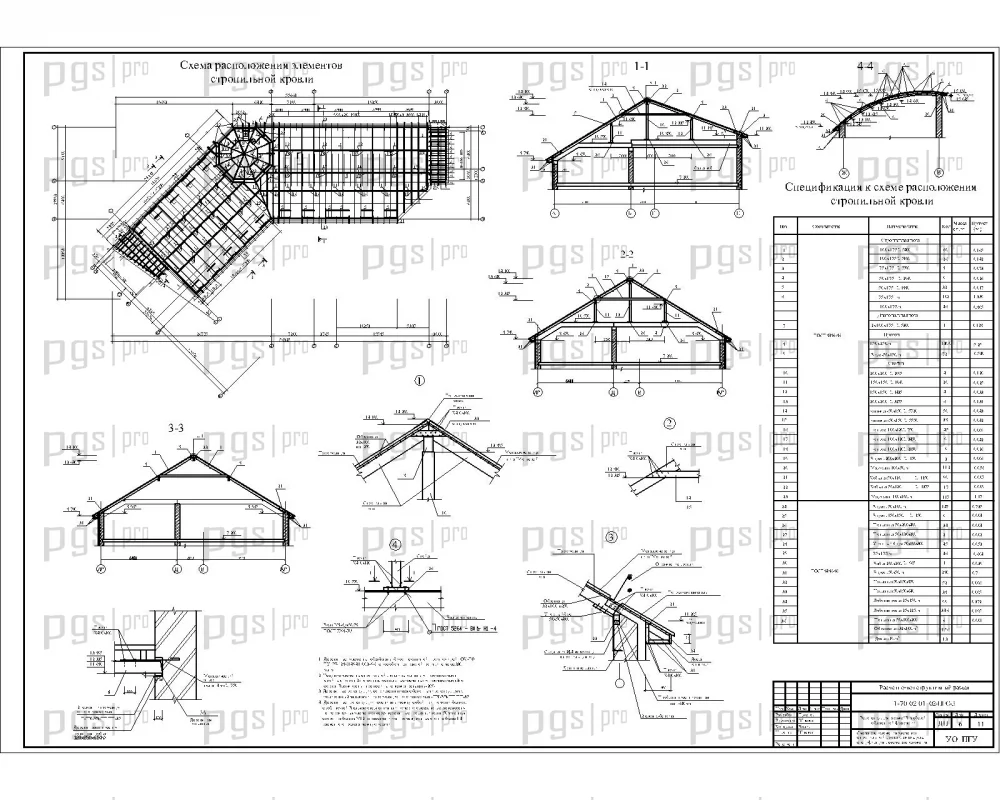

Технологическая карта на устройство кровли из металлочерепицы Монтеррей содержит организацию и технологию строительного производства, материально-технические ресурсы, контроль качества при приемке кровельных работ, технику безопасности, калькуляцию трудовых затрат и заработной платы. В проекте представлены схемы расположения элементов стропильной системы, геометрические схемы, узлы крепления, схема обрешетки.

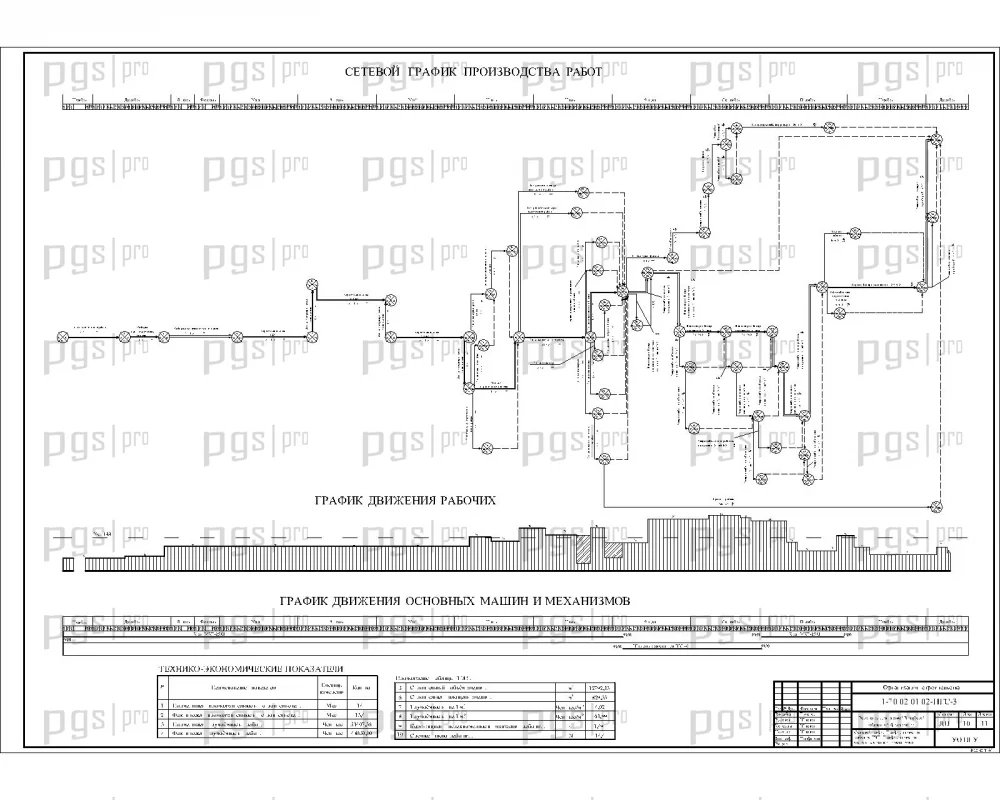

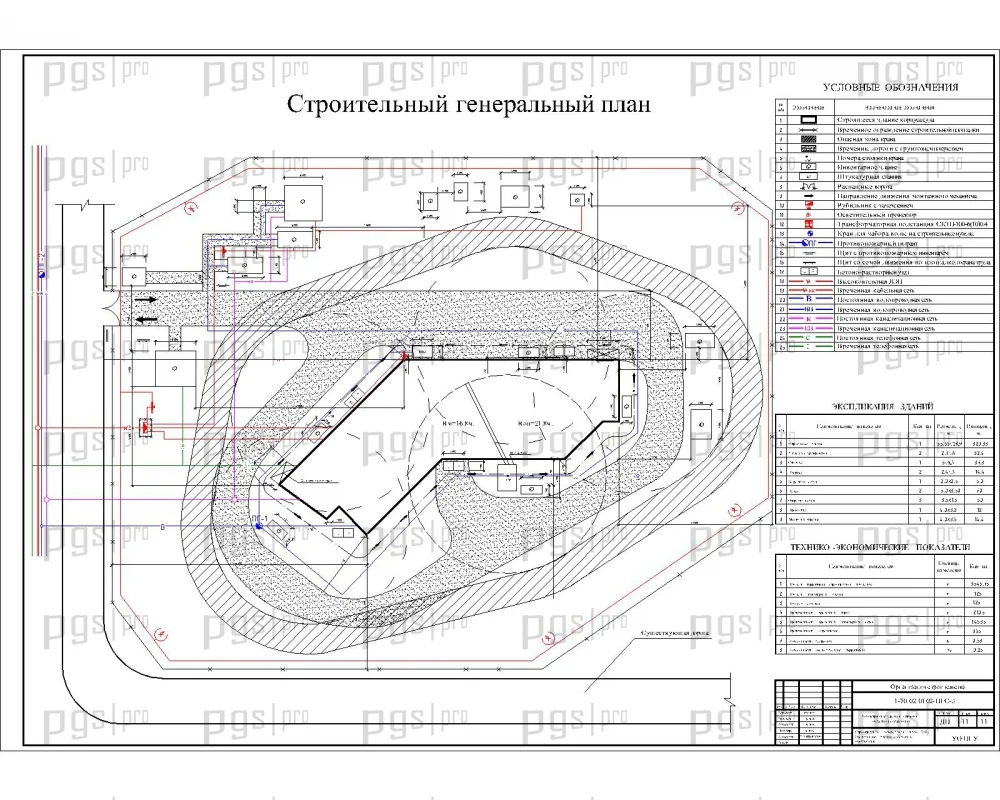

Сетевой график составлен с учетом последовательности строительно-монтажных работ при реконструкции. Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет численности персонала строительства, потребности в инвентарных зданиях, организация складского хозяйства, расчет временного водоснабжения и канализации, временного электроснабжения. Предусмотрена диспетчерская связь и мероприятия по охране природы.

Диплом №5019 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 102 листа пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Комплексная реконструкция: проект охватывает полный снос существующих конструкций с сохранением фундаментов и возведение нового административного здания.
• Разнообразие конструкций: сборные железобетонные фундаменты, трехслойные кирпичные стены с утеплением, сборные и монолитные перекрытия, стропильная система, кровля из металлочерепицы — расчет и конструирование всех основных элементов.
• Практическая направленность: три технологические карты, сетевой график, строительный генплан, технико-экономические показатели, сметная часть.
• Ручной расчет: расчет ленточного фундамента, элементов стропильной системы по первой и второй группе предельных состояний — соответствует требованиям вузовской подготовки по специальности ПГС.
• Инженерная специфика: проектирование водопровода и канализации, электротехнического оборудования, наружных сетей телефонизации, пожарной сигнализации, отопления и вентиляции.

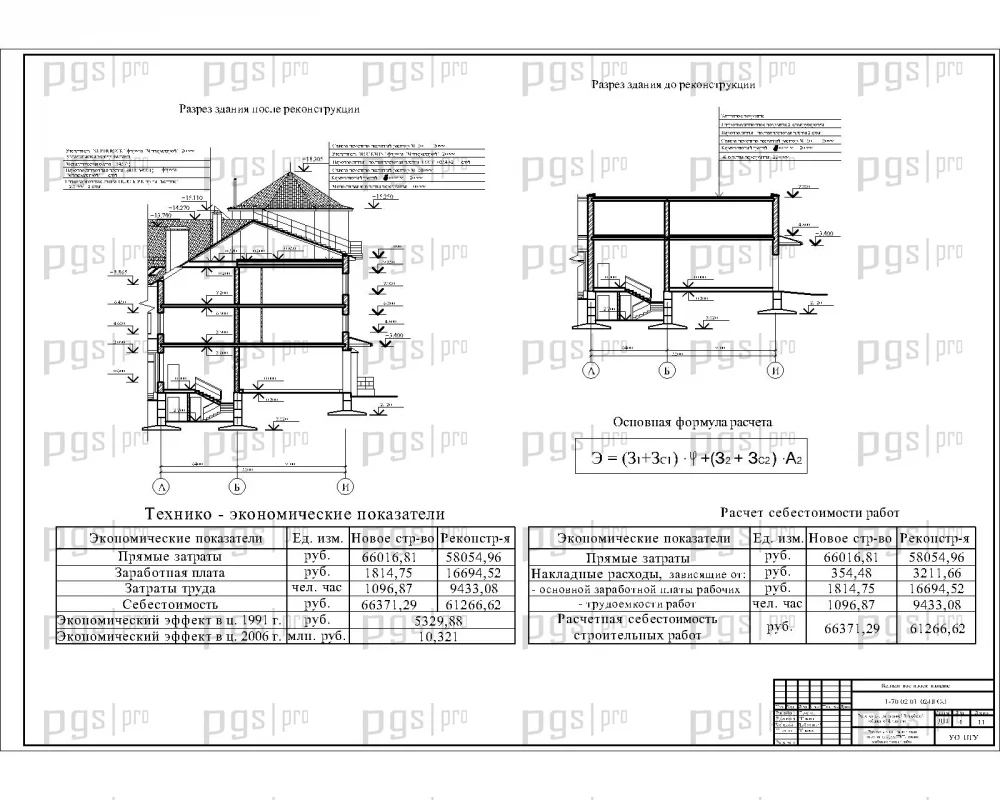

• Вариантное проектирование: подбор и анализ возможных вариантов строительства объекта, расчет экономического эффекта от реконструкции.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, гражданской обороне и охране природы.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №5019 по доступной цене — 4 500 рублей. Данная дипломная работа подойдет для защиты в вузах, готовящих специалистов по промышленному и гражданскому строительству.
