Дипломный проект №5023 «Реконструкция подготовительного цеха производства ПО "Стекловолокно" в г. Полоцке» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объектом проектирования является существующий подготовительный цех промышленного предприятия, подлежащий реконструкции с заменой несущих конструкций и фундаментов. Проект включает архитектурно-строительные решения, расчетно-конструктивный раздел, технологическую и организационную части, а также разделы по охране труда и окружающей среды. Данный ПГС дипломный проект подходит студентам строительных специальностей, изучающим вопросы реконструкции промышленных зданий.

Объектом проектирования является существующий подготовительный цех производства ПО «Стекловолокно», расположенный в г. Полоцке. Здание представляет собой одноэтажное промышленное сооружение, подлежащее реконструкции с заменой несущих конструкций и фундаментов. В ходе инженерно-геологических изысканий установлено, что в качестве оснований проектируемого здания выступают пылеватые однородные мелкие пески, суспензии пластичной и твердой консистенции, а также суглинки тугопластичной консистенции. Грунтовые воды обнаружены на глубине 2,3-3,0 м от поверхности земли и не являются агрессивными по отношению к бетонам любой плотности. Коэффициент фильтрации песков составляет 0,8 м/сут.

Данный шаблон проекта разработан для комплексной реконструкции промышленного здания с учетом современных требований к несущей способности, сейсмостойкости и эксплуатационной надежности. Проект предусматривает замену существующих фундаментов на буронабивные сваи, установку новых металлических колонн и стропильных ферм, а также устройство стального профилированного настила. Если вы ищете, где купить проект или скачать проект по направлению реконструкции промышленных зданий — диплом №5023 предлагает оптимальное соотношение цены и качества.

Данный дипломная работа подходит студентам строительных специальностей, изучающим вопросы реконструкции, технического перевооружения и капитального ремонта промышленных зданий. Проект выполнен с учетом климатических условий Республики Беларусь и может быть адаптирован под любой регион путем пересчета теплотехнического раздела.

Проектируемое здание подготовительного цеха имеет прямоугольную форму в плане. Главный вход в здание расположен с торцевой стороны, дополнительные входы предусмотрены с боковых фасадов. Внутреннее пространство цеха организовано с учетом технологического процесса производства стекловолокна, размещения оборудования и обеспечения транспортных связей.

Проектом предусмотрены следующие помещения и зоны:

• Производственное отделение: основное технологическое оборудование для подготовки сырья.
• Складские помещения: для хранения сырья и готовой продукции.
• Вспомогательные помещения: бытовые помещения для персонала, санузлы.
• Технические помещения: вентиляционные камеры, электрощитовая.

Ворота запроектированы размерами 4800x5400 мм в соответствии с СТБ 1138-93. В продольной наружной стене установлены стальные окна размерами 1200x1200 мм по 5 штук. Для связи с существующим цехом производится демонтаж стеновых панелей в осях 16-17. Внутренняя отделка выполнена с применением износостойких материалов, соответствующих санитарно-гигиеническим требованиям для производственных помещений.

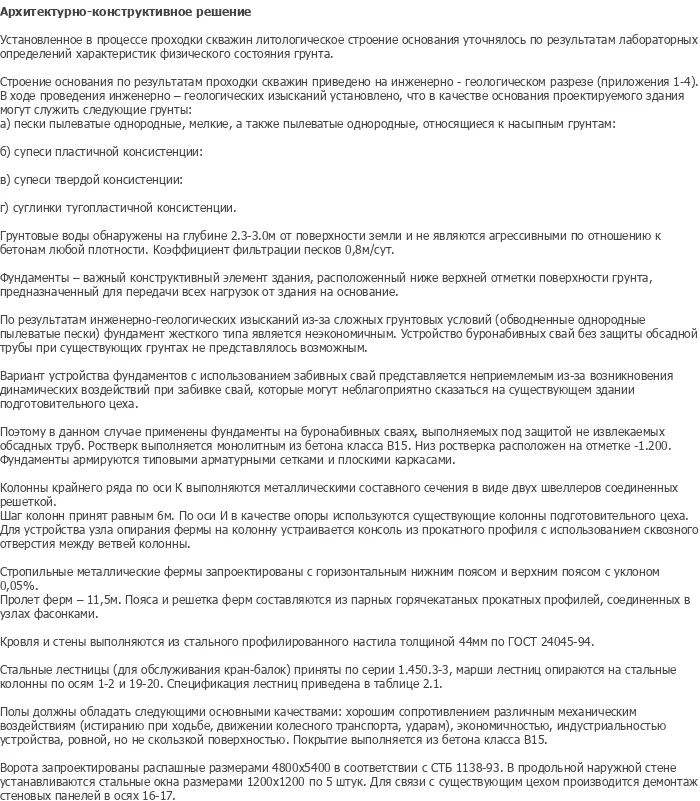

Установленное в процессе проходки скважин литологическое строение основания уточнялось по результатам лабораторных определений характеристик физического состояния грунта. Строение основания по результатам проходки скважин приведено на инженерно-геологическом разрезе. В ходе инженерно-геологических изысканий установлено, что в качестве оснований проектируемого здания могут служить следующие грунты: пески пылеватые однородные мелкие, а также пылеватые однородные, относящиеся к насыпным грунтам; суспензии пластичной консистенции; суспензии твердой консистенции; суглинки тугопластичной консистенции.

Фундаменты — важный конструктивный элемент здания, расположенный ниже верхней отметки поверхности грунта, предназначенный для передачи всех нагрузок от здания на основание. По результатам инженерно-геологических изысканий из-за сложных грунтовых условий (обводненные однородные пылеватые пески) фундамент жесткого типа является неэкономичным. Устройство буронабивных свай без защиты обсадной трубы при существующих грунтах не представлялось возможным. Вариант устройства фундаментов с использованием забивных свай представляется неприемлемым из-за возникновения динамических воздействий при забивке свай, которые могут неблагоприятно сказаться на существующем здании подготовительного цеха.

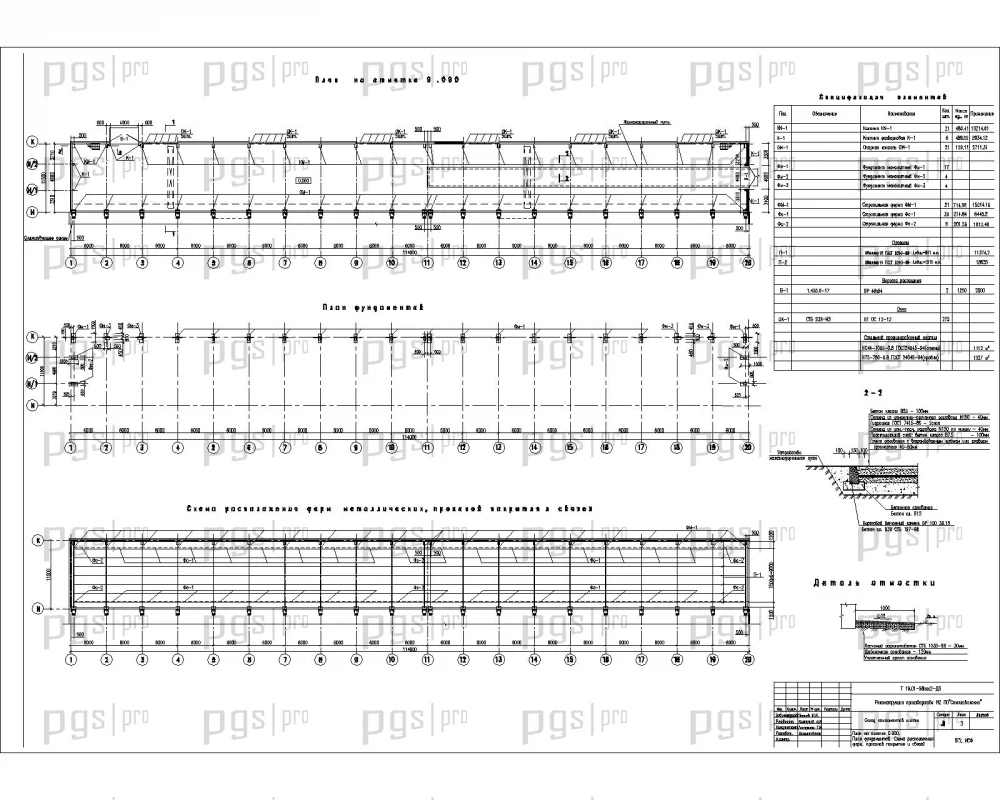

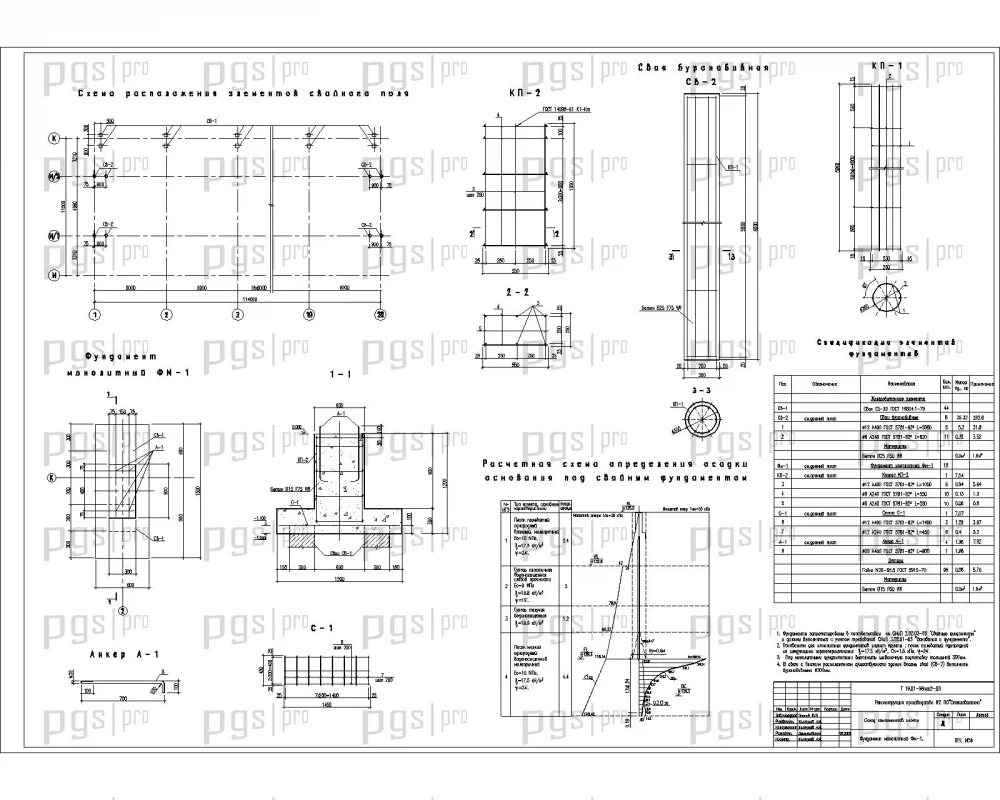

Поэтому в данном случае применены фундаменты на буронабивных сваях, выполняемых под защитой не извлекаемых обсадных труб. Ростверк выполняется монолитным из бетона класса B15. Низ ростверка расположен на отметке -1.200. Фундаменты армируются типовыми арматурными сетками и плоскими каркасами.

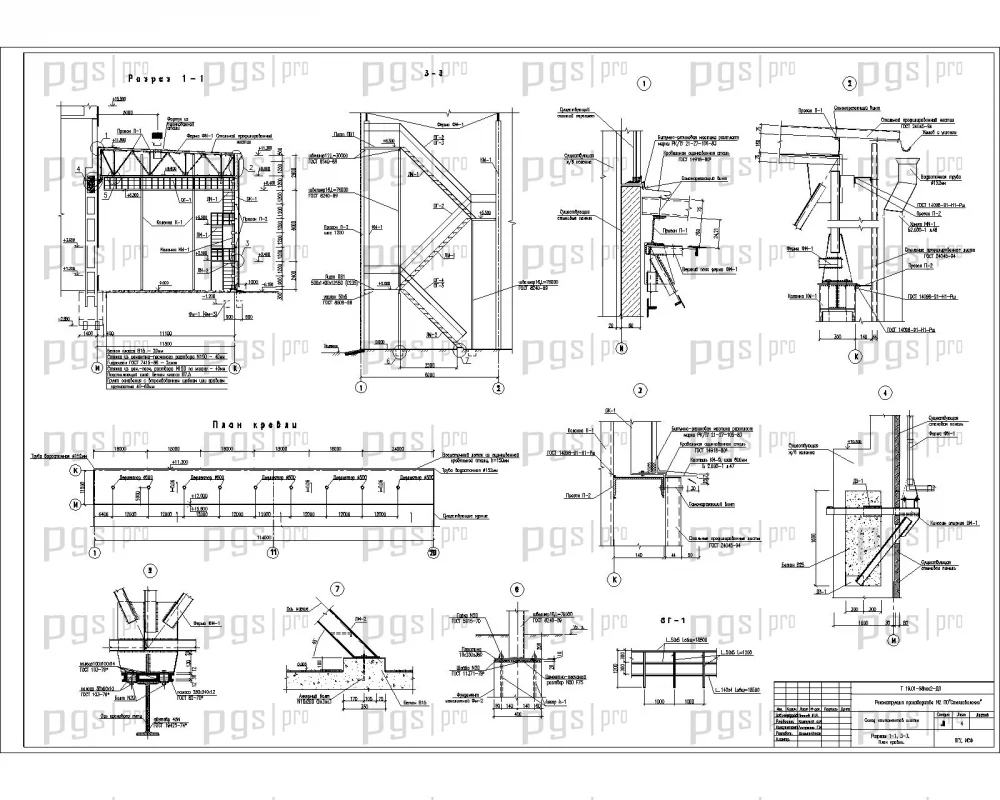

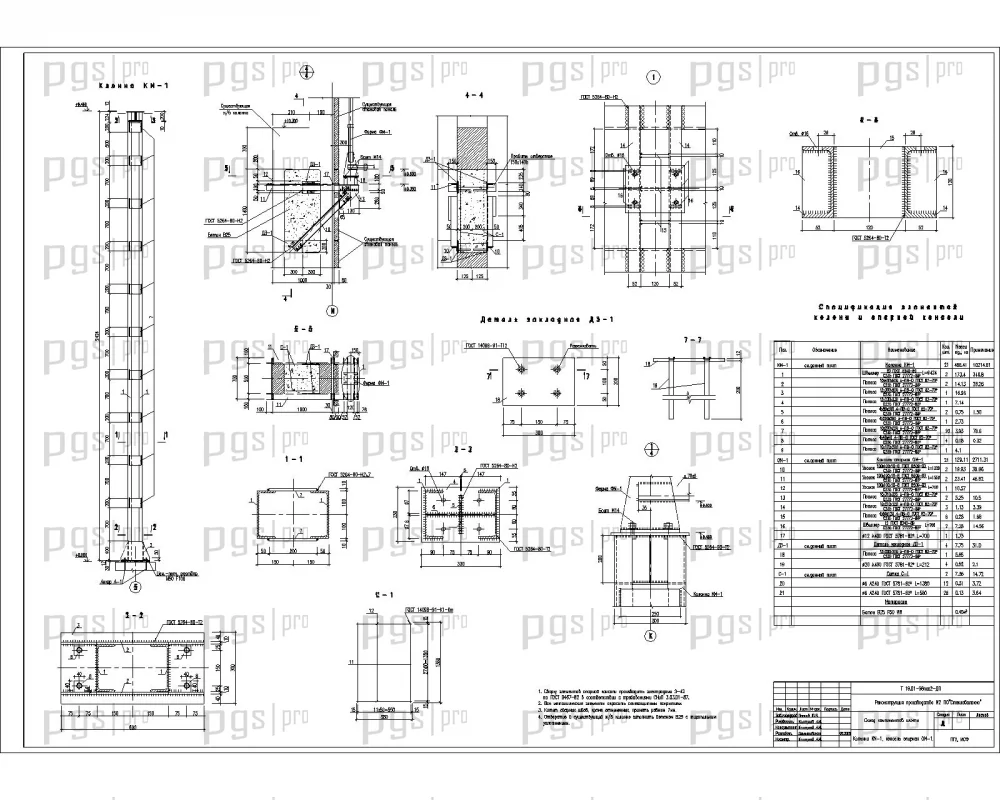

Колонны крайнего ряда по оси К выполняются металлическими составного сечения в виде двух швеллеров соединенных решеткой. Шаг колонн принят равным 6 м. По оси И в качестве опоры используются существующие колонны подготовительного цеха. Для устройства узла опирания фермы на колонну укрещается консоль из прокатного профиля с использованием сквозного отверстия между ветвей колонны.

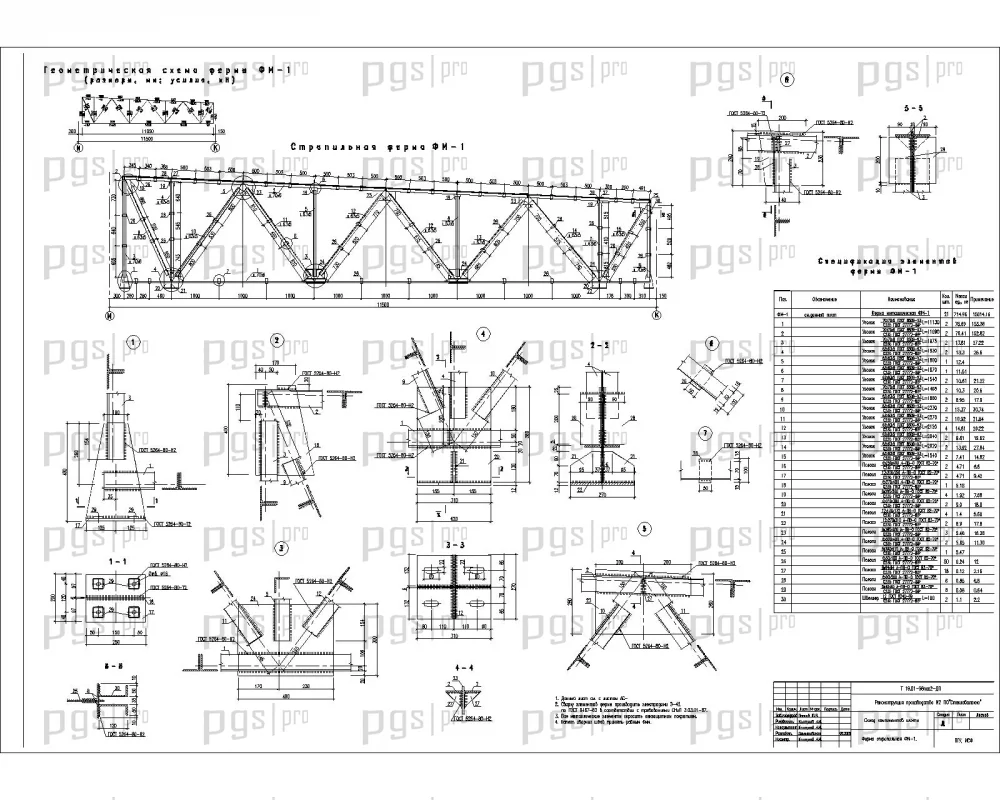

Стропильные металлические фермы запроектированы с горизонтальным нижним поясом и верхним поясом с уклоном 0,05%. Пролет ферм — 11,5 м. Пояса и решетка ферм составляются из парных горячекатаных прокатных профилей, соединенных в узлах фасонками. Кровля и стены выполняются из стального профилированного настила толщиной 44 мм по ГОСТ 24045-94.

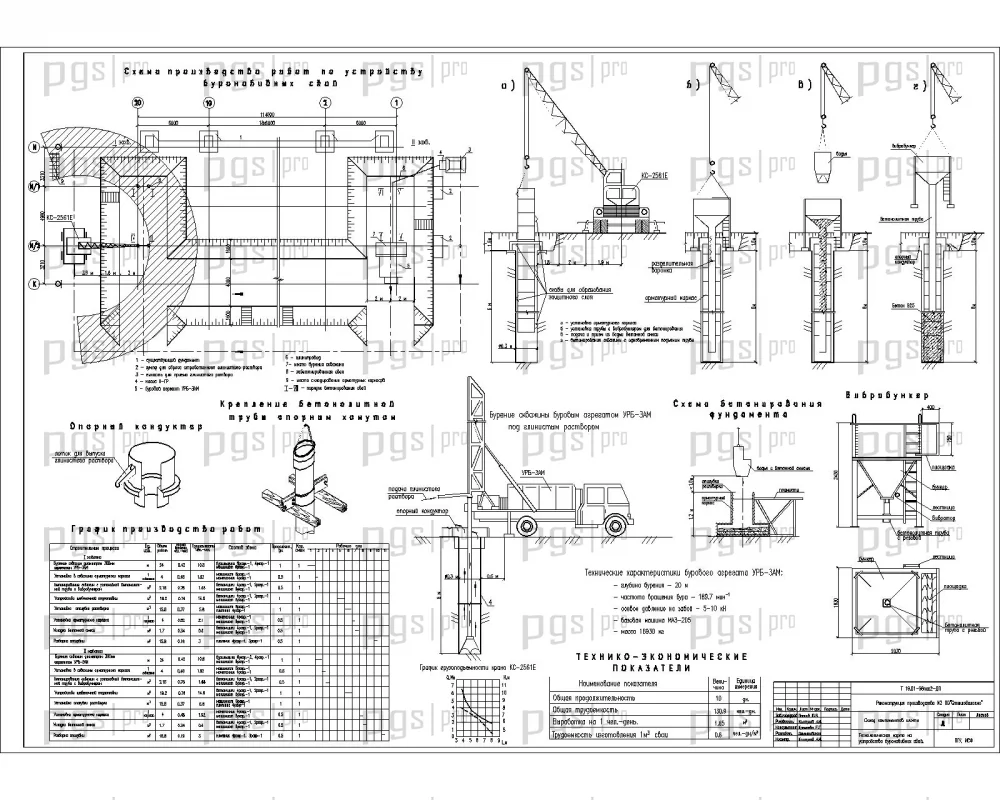

Технологическая карта на устройство буронабивных свай включает объемы работ, способы производства, комплектацию машин и механизмов (буровая установка, бетононасос, автокран), трудовые затраты, технику безопасности. Бурение скважин выполняется под защитой не извлекаемых обсадных труб с последующим бетонированием свай бетоном класса B15.

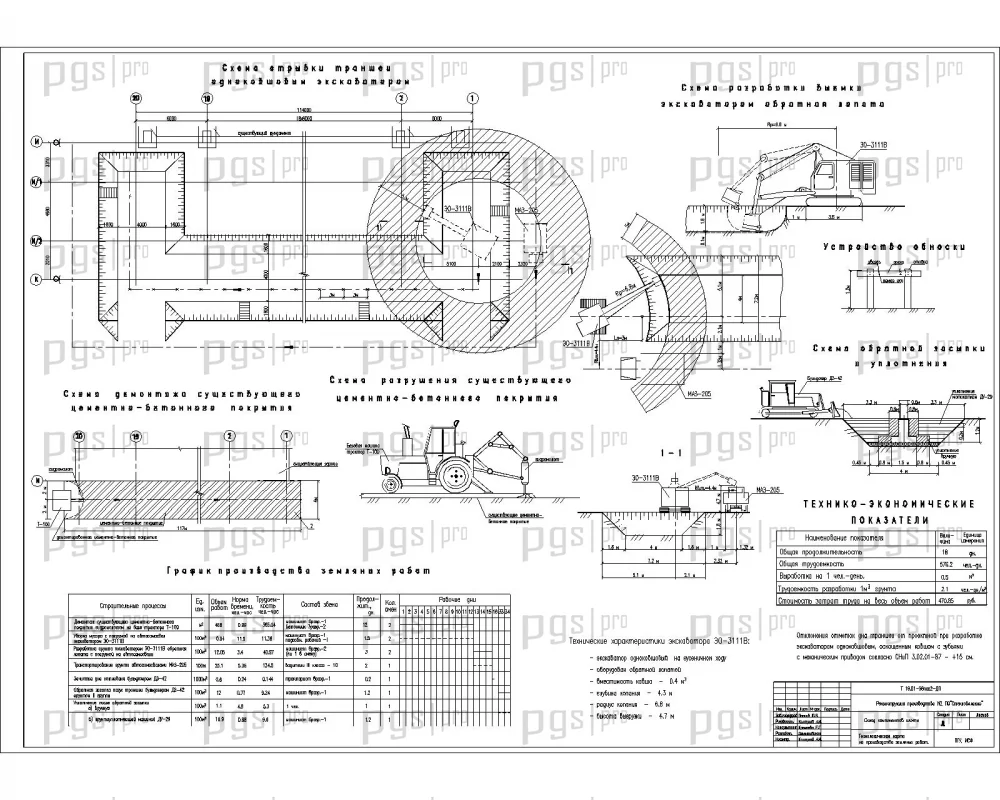

Технологическая карта на производство земляных работ содержит технологию разработки грунта, устройство котлована под ростверк, мероприятия по дренажу и отводу грунтовых вод, технику безопасности при работе в котловане.

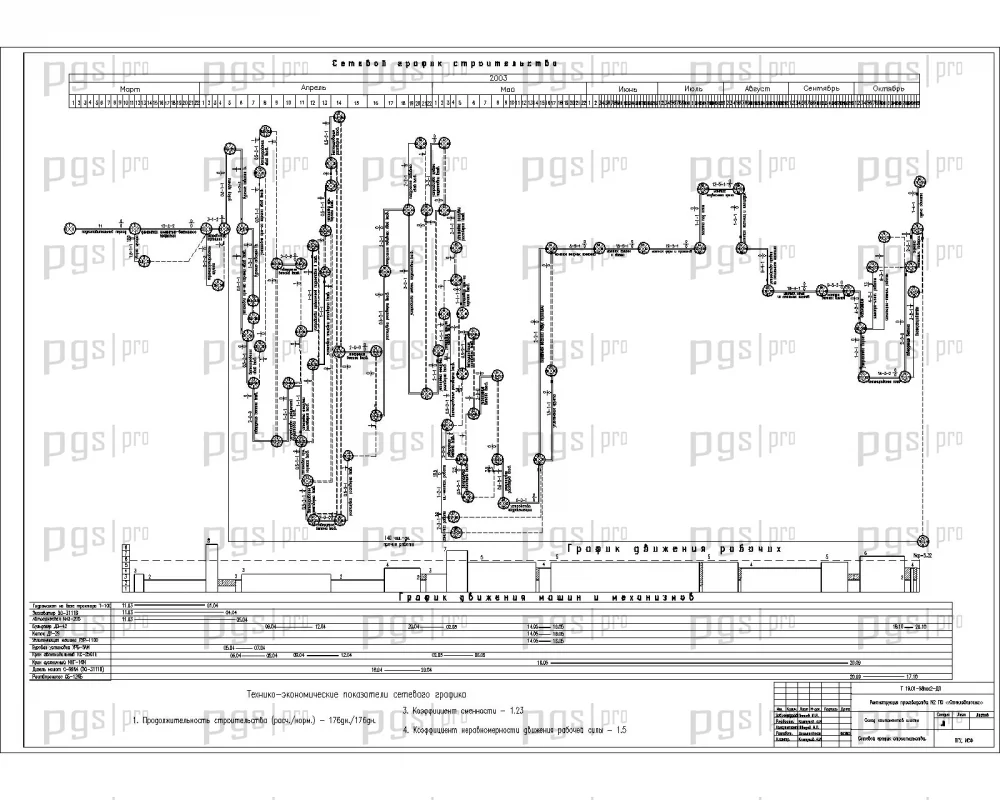

Сетевой график строительства составлен с учетом технологической последовательности работ при реконструкции: демонтаж существующих конструкций, бурение свай, устройство ростверка, монтаж колонн и ферм, устройство кровли и стен, отделочные работы. Применяется для оптимизации критического пути строительства.

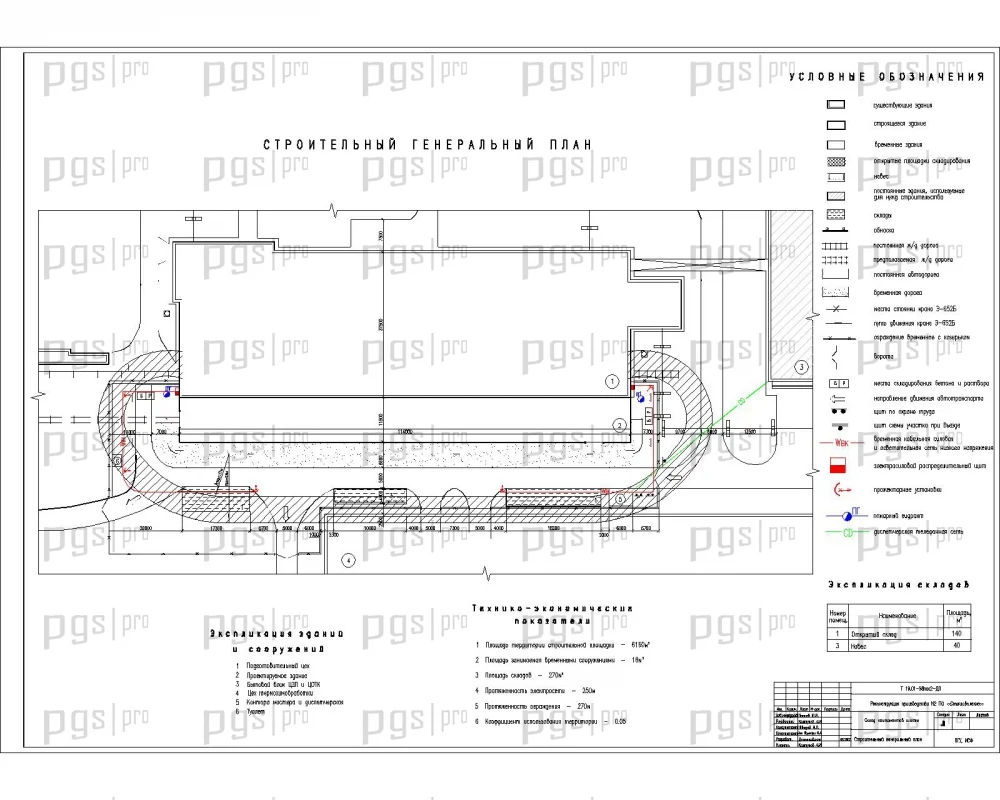

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Диплом №5023 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: реконструкция промышленных зданий — востребованное направление в современном строительстве.
• Сложные грунтовые условия: проектная разработка фундаментов на буронабивных сваях в обводненных пылеватых песках.

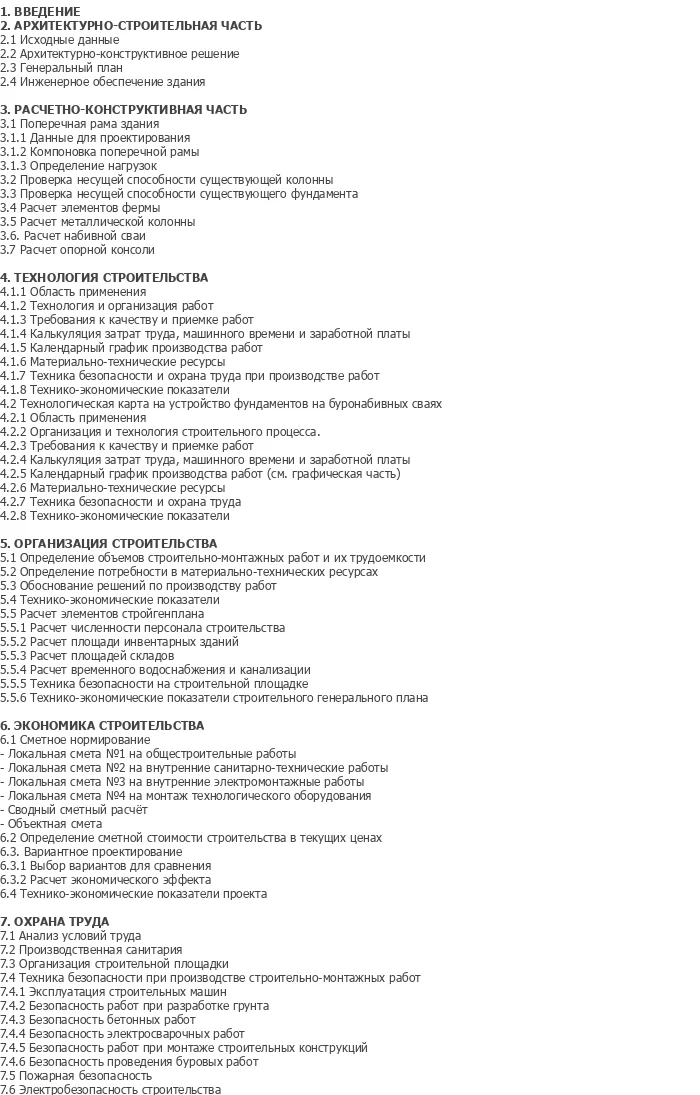

• Полная комплектация: 90 листов пояснительной записки, 10 листов графики AutoCAD и 1 лист CorelDRAW — объем соответствует требованиям вузовской подготовки.
• Металлические конструкции: расчет и конструирование колонн составного сечения, стропильных ферм, узлов опирания.
• Практическая направленность: две технологические карты, сетевой график, строительный генплан, технико-экономические показатели.
• Вариантное проектирование: сравнение и обоснование выбора конструктивных решений.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №5023 по доступной цене — 4 000 рублей.
