Дипломный проект №5024 «Реконструкция вагоноремонтного депо в г. Волхов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории реконструкции промышленных зданий и предназначен для модернизации существующего вагоноремонтного депо с улучшением технологических и эксплуатационных характеристик. Проект может быть адаптирован под любой регион России путём пересчёта теплотехнического раздела. Стоимость работы: 4 000 руб.

Проектируемый объект — реконструкция существующего вагоноремонтного депо в г. Волхов. Данный шаблон проекта разработан с учётом требований к промышленным зданиям II класса долговечности и II степени огнестойкости. Здание состоит из двух температурных блоков: блок в осях А-Г (3'-6' с габаритами 23,67 м × 18,495 м) и блок в осях А-В (6-17 с габаритами 72,4 м × 8,73 м). Общая протяжённость здания составляет 91,595 м. Максимальная высота здания от планировочной отметки земли — 11,480 м, с учётом светового фонаря — 14,800 м. Данный ПГС дипломный проект подходит студентам строительных специальностей, изучающим реконструкцию промышленных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №5024 предлагает полный комплект для защиты.

Участок строительства относится к IV-му снеговому району, I-му ветровому району. Средняя температура января — минус 10°С, средняя температура июля — 15°С. Площадь застройки — 1060 м², полезная площадь здания — 940,75 м², конструктивная площадь — 119,25 м², строительный объём здания — 15482 м³, площадь наружных стен — 983 м², рабочая площадь — 623,47 м². Коэффициенты: К1 = 0,66; К2 = 248,3; К3 = 1,04.

На первом этаже запроектированы следующие помещения: тамбур, коридор, электрощитовая, санузел женский, санузел мужской, комната приёма пищи, сборочный и заготовительный цех. На втором этаже — коридор, вентиляционная камера и комната мастеров. Площадь первого этажа — 2128,36 м², второго этажа — 157,64 м². В осях А-В; 3'-6' запроектирована балочная площадка с отметкой верха +3,060 м. В осях В-Г; 3'-6' расположен мостовой кран грузоподъёмностью 10 т, в осях А-В; 6-17 — 2 мостовых крана лёгкого режима работы грузоподъёмностью 3,2 т каждый.

Наружные стены запроектированы из трёхслойных панелей типа «Сэндвич» с утеплителем из минераловатной плиты «SANDWICH BATTS». Крепление панелей — самосверлящими шурупами к колоннам каркаса. Окна имеют металлопластиковое исполнение с заполнением двухкамерными стеклопакетами. Для обеспечения необходимого светового режима конструкция окон предусмотрена глухая и частично створная. Заполнение оконных проёмов двухкамерными стеклопакетами позволяет получить экономию на отоплении. Запроектирован световой фонарь в осях В-Г; 3'-6' сто позволит в светлое время суток сократить затраты на искусственное освещение производственного цеха.

Проектируемое здание вагоноремонтного депо имеет рамную конструкцию. Жёсткость и устойчивость здания обеспечивают системы вертикальных и горизонтальных связей. Для снижения и распределения возникающих усилий предусмотрен температурный шов, разделяющий здание на 2 блока. Под здание запроектированы монолитные железобетонные фундаменты столбчатого типа. Колонны сплошного сечения запроектированы из прокатного двутавра. База колонн к фундаментам крепится анкерными болтами, закладываемыми в фундаменты при их изготовлении. Нижнюю опорную часть колонны вместе с базой покрывают бетоном.

Так как предусмотрены рамные конструкции, в качестве ригеля рамы используется прокатный широкополочный двутавр. В узлах стыка ригель крепится к колоннам жёстко. Подкрановые балки выполнены из прокатного двутавра. В осях 3'-6' подкрановые балки выполнены по разрезной схеме с креплением между собой болтами. В осях 6-17 подкрановые балки выполнены из прокатного двутавра по неразрезной схеме. Крепление кранового рельса к подкрановой балке выполнено подвижным способом с применением крюков. Стропильные фермы запроектированы трапецеидальной формы из парных уголков. Предусмотрено жёсткое крепление ферм к колоннам.

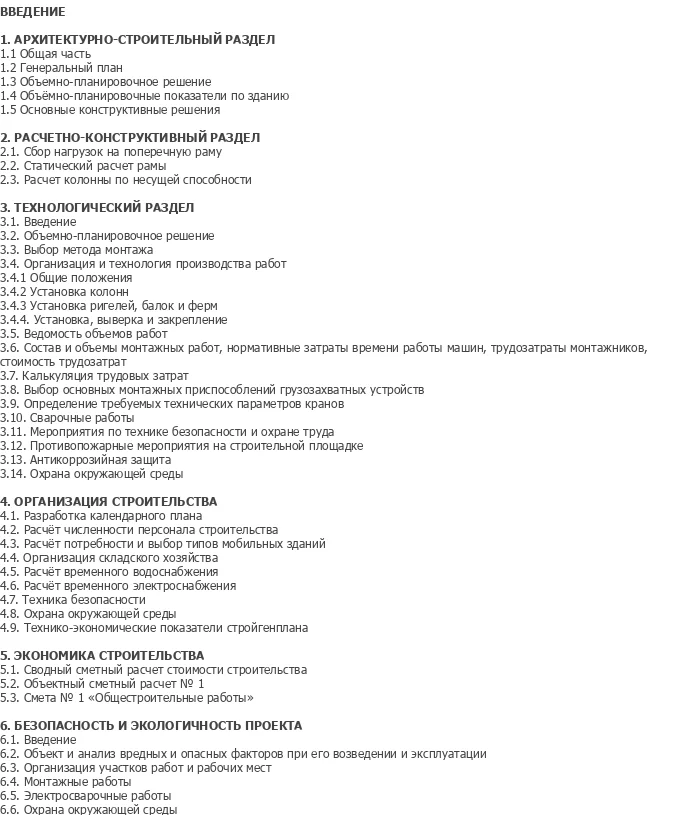

Раздел «Технология строительства» включает объёмно-планировочное решение, выбор метода монтажа, организацию и технологию производства работ, ведомость объёмов работ, состав и объёмы монтажных работ, нормативные затраты времени работы машин, трудозатраты монтажников, стоимость трудозатрат, калькуляцию трудовых затрат, выбор основных монтажных приспособлений грузозахватных устройств, определение требуемых технических параметров кранов, сварочные работы, мероприятия по технике безопасности и охране труда, противопожарные мероприятия на строительной площадке, антикоррозийную защиту и охрану окружающей среды.

Раздел «Организация строительства» включает разработку календарного плана, расчёт численности персонала строительства, расчёт потребности и выбор типов мобильных зданий, организацию складского хозяйства, расчёт временного водоснабжения, расчёт временного электроснабжения, технику безопасности, охрану окружающей среды и технико-экономические показатели стройгенплана. Раздел «Экономика строительства» включает сводный сметный расчёт стоимости строительства, объектный сметный расчёт №1 и смету №1 «Общестроительные работы». Технологическая карта на монтаж металлического каркаса содержит детальную технологию установки колонн, ригелей, балок и ферм.

Диплом №5024 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная тематика: реконструкция вагоноремонтного депо — специализированный промышленный объект для защиты.
• Полная комплектация: 12 листов графической части AutoCAD и 108 листов MS Word — объём соответствует требованиям вузовской подготовки.
• Сложная конструктивная схема: рамная конструкция, металлический каркас, подкрановые балки, стропильные фермы — расчёт и конструирование всех основных элементов.
• Детальные технико-экономические показатели: площади, объёмы, коэффициенты использования площадей.
• Практическая направленность: технологическая карта на монтаж металлического каркаса, календарный график, строительный генплан, экономика строительства.
• Инженерное обеспечение: отопление, вентиляция, водоснабжение, канализация, электроснабжение с детальными расчётами.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, безопасности и экологичности.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №5024 по доступной цене — 4 000 рублей.
