Дипломный проект №5027 «Реконструкция детского сада под оздоровительно-реабилитационный центр в г. Брест» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории реконструкции зданий и сооружений и предназначен для переоборудования существующего детского сада в современный оздоровительно-реабилитационный центр. Проект может быть адаптирован под любой регион путём пересчёта теплотехнического раздела. Стоимость работы: 5 000 руб.

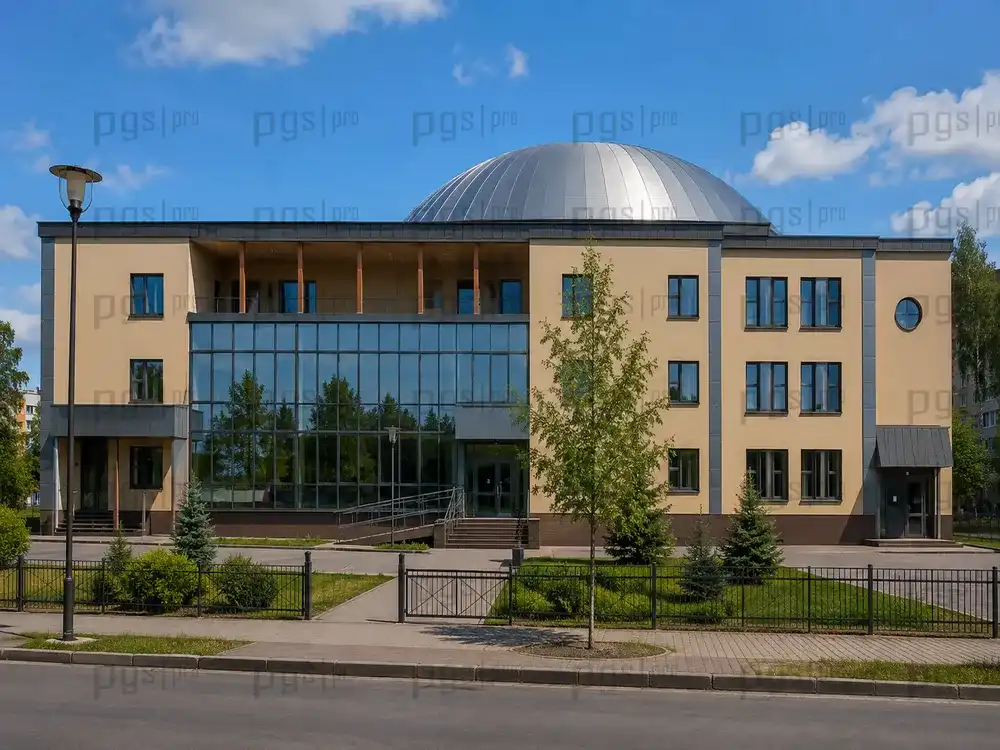

Проектируемый объект — реконструкция существующего здания детского сада под современный оздоровительно-реабилитационный центр в г. Брест. Данный шаблон проекта разработан с учётом технологических требований к лечебно-оздоровительным учреждениям, значению медико-восстановительных функций и доступности ряда помещений для внешних посетителей. Здание центра состоит из отдельных функциональных блоков, соединённых центральной осью общего назначения и зимним садом. Этажность блоков 2–3 этажа. Данный ПГС дипломный проект подходит студентам строительных специальностей, изучающим реконструкцию социальных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №5027 предлагает полный комплект для защиты.

Проектом предусмотрено размещение в здании следующих функциональных групп: приёмно-регистрационная группа с главным холлом и вестибюлем, регистратурой и местом отдыха пациентов и ожидания; кабинеты приёма специалистов отделения медицинской реабилитации; группа помещений рекреационной реабилитации и зала для спортивных игр; служба психологической реабилитации с необходимой звукоизоляцией; служба восстановительной терапии со спортивным залом, залами ЛФК, кабинетами массажа и игротерапии, лечебно-плавательным бассейном. Входы и здание центра, пандусы и лестницы, коммуникации и пути эвакуации, лифты, средства и приспособления запроектированы в соответствии с требованиями СНиП 2.08.02-89* для людей с физическими ограничениями.

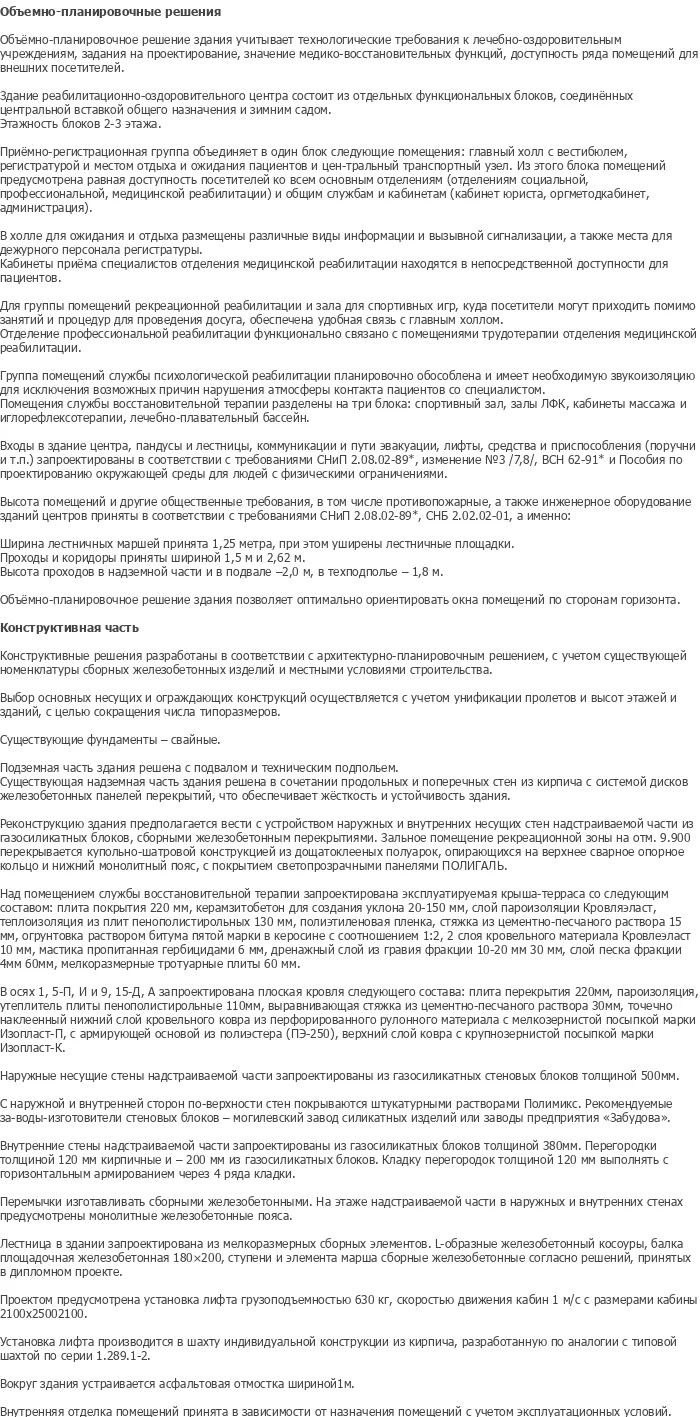

Объёмно-планировочное решение здания учитывает технологические требования к лечебно-оздоровительным учреждениям, значение медико-восстановительных функций, доступность ряда помещений для внешних посетителей. Приёмно-регистрационная группа объединяет в один блок главный холл с вестибюлем, регистратуру и место отдыха пациентов и ожидания. Из этого блока помещений предусмотрена равная доступность посетителей ко всем основным отделениям (отделениям социальной, профессиональной, медицинской реабилитации) и общим службам и кабинетам (кабинет юриста, оргметодкабинет, администрация).

В холле для ожидания и отдыха размещены различные виды информации и вызовной сигнализации, а также места для размещения персонала регистратуры. Кабинеты приёма специалистов отделения медицинской реабилитации находятся в непосредственной доступности для пациентов. Группа помещений рекреационной реабилитации и зала для спортивных игр обеспечена удобной связью с главным холлом. Отделение профессиональной реабилитации функционально связано с помещениями трудотерапии отделения медицинской реабилитации. Группа помещений службы психологической реабилитации спланирована обособленно и имеет необходимую звукоизоляцию. Помещения службы восстановительной терапии разделены на три блока: спортивный зал, залы ЛФК, кабинеты массажа и игротерапии, лечебно-плавательный бассейн.

Ширина лестничных маршей принята 1,25 м, при этом уширены лестничные площадки. Проходы и коридоры приняты шириной 1,5 м и 2,5 м. Высота проходов в надземной части и в подвале — 2,0 м, в техподполье — 1,8 м. Объёмно-планировочное решение здания позволяет оптимально ориентировать окна помещений по сторонам горизонта. Вокруг здания устраивается асфальтовая отмостка шириной 1 м.

Конструктивные решения разработаны в соответствии с архитектурно-планировочным решением с учётом существующей номенклатуры сборных железобетонных изделий и местными условиями строительства. Выбор основных несущих и ограждающих конструкций осуществляется с учётом унификации пролётов и высот этажей и зданий с целью сокращения числа типоразмеров. Существующие фундаменты — свайные. Подвальная часть здания решена с подвалом и техническим подпольем.

Существующая надземная часть здания решена в сочетании продольных и поперечных стен из кирпича с системой дисков железобетонных панелей перекрытий, что обеспечивает жёсткость и устойчивость здания. Реконструкцию здания предполагается вести с устройством наружных и внутренних несущих стен надстраиваемой части из газосиликатных блоков, сборными железобетонными перекрытиями. Зальное помещение рекреационной зоны на отметке 9,900 перекрывается купольно-шатровой конструкцией из дощатоклееных полуарок, опирающихся на верхнее сварное опорное кольцо и нижний монолитный пояс, с покрытием светопрозрачными панелями ПОЛИТАЛЬ.

Над помещением службы восстановительной терапии запроектирована эксплуатируемая крыша-терраса со следующим составом: плита покрытия 220 мм, керамогранит для создания уклона 20–150 мм, слой пароизоляции Кровлэласт, теплоизоляция из плит пенополистирольных 130 мм, полиэтиленовая плёнка, стяжка из цементно-песчаного раствора 30 мм, точечно грунтовка раствором битума пятой марки в керосине с соотношением 1:2, 2 слоя кровельного материала Кровлэласт 10 мм, мастика пропитанная гербицидами 6 мм, дренажный слой из гравия фракции 10–20 мм 30 мм, слой песка фракции 4 мм 60 мм, мелкозернистые тротуарные плиты 60 мм. В осях 1, 5–11, И и 9, 15–Д запроектирована плоская кровля следующего состава: плита перекрытия 220 мм, пароизоляция, утеплитель плиты пенополистирольные 110 мм, выравнивающая стяжка из цементно-песчаного раствора 30 мм, нижний слой кровельного ковра из перфорированного рулонного материала с мелкозернистой посыпкой марки Изопласт-П, с армирующей основой из полиэстера (ПЭ-250), верхний слой ковра с крупнозернистой посыпкой марки Изопласт-К.

Наружные несущие стены надстраиваемой части запроектированы из газосиликатных стеновых блоков толщиной 500 мм. С наружной и внутренней сторон поверхности стен покрываются штукатурными растворами Полимикс. Внутренние стены надстраиваемой части запроектированы из газосиликатных блоков толщиной 380 мм. Перегородки — из гипсокартонных блоков толщиной 120 мм. Перемычки изготавливаются сборными железобетонными. На этаже надстраиваемой части в наружных и внутренних стенах предусмотрены монолитные железобетонные пояса. Лестница запроектирована из мелкоразмерных сборных элементов: L-образные железобетонные косоуры, балка площадочная железобетонная 180×200, ступени и элемента марша сборные железобетонные. Проектом предусмотрена установка лифта грузоподъёмностью 630 кг, скоростью движения кабины 1 м/с с размерами кабины 2100×2500×2100. Установка лифта производится в шахту индивидуальной конструкции из кирпича.

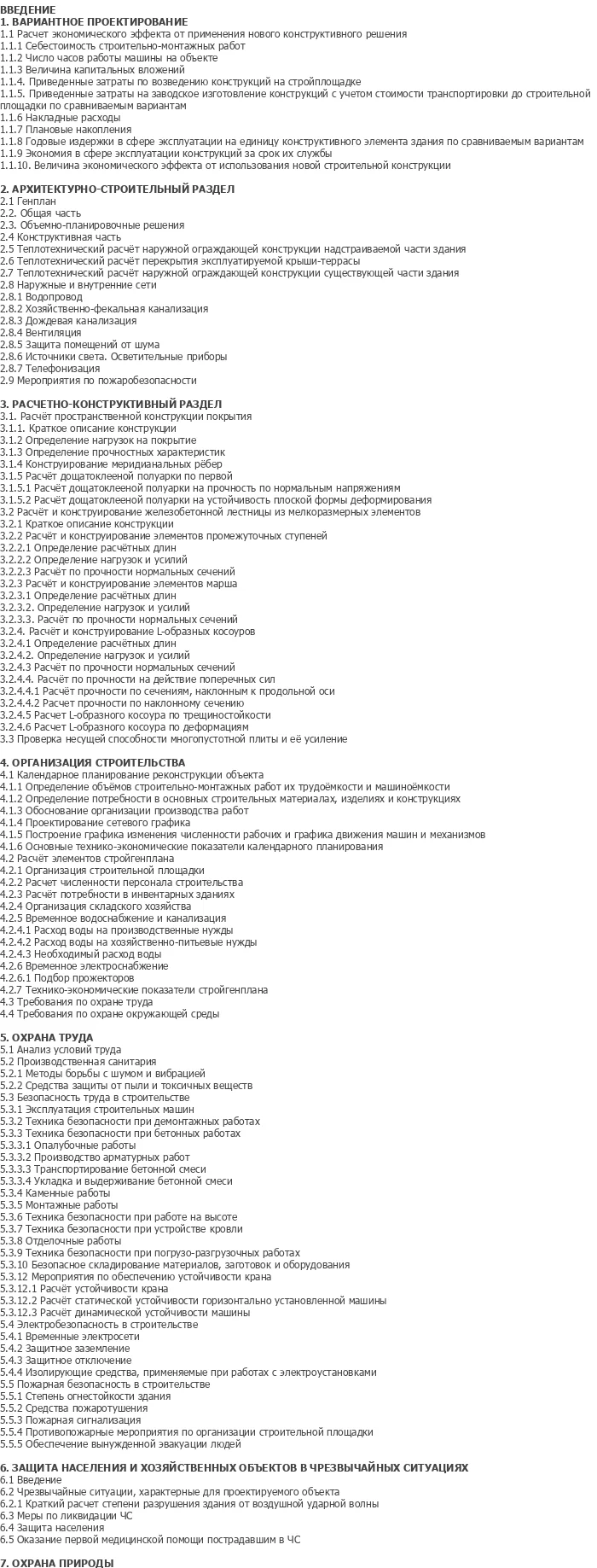

Раздел «Организация строительства» включает календарное планирование реконструкции объекта, определение объёмов строительно-монтажных работ и их трудоёмкости и машиноёмкости, определение потребности в основных строительных материалах, изделиях и конструкциях, обоснование организации производства работ, построение сетевого графика, построение графика изменения численности рабочих и графика движения машин и механизмов, основные технико-экономические показатели календарного планирования. Раздел «Расчёт элементов стройгенплана» включает организацию строительной площадки, расчёт численности персонала строительства, расчёт потребности в инвентарных зданиях, организацию складского хозяйства, временное водоснабжение и канализацию, временное электроснабжение, подбор прожекторов, технико-экономические показатели стройгенплана.

Раздел «Технология строительства» включает вариантное проектирование с расчётом экономического эффекта от применения нового конструктивного решения: себестоимость строительно-монтажных работ, число часов работы машины на объекте, величина капитальных вложений, приведённые затраты по возведению конструкций на стройплощадке, приведённые затраты на заводское изготовление конструкций с учётом стоимости транспортировки до строительной площадки по сравниваемым вариантам, накладные расходы, плановые накопления, годовые издержки в сфере эксплуатации конструкций за срок их службы, величина экономического эффекта от использования новой строительной конструкции. Раздел «Охрана труда» включает анализ условий труда, производственную санитарию, методы борьбы с шумом и вибрацией, средства защиты от пыли и токсичных веществ, безопасность труда в строительстве, электробезопасность, пожарную безопасность. Раздел «Защита населения и хозяйственных объектов в чрезвычайных ситуациях» включает краткий расчёт степени разрушения здания от воздушной ударной волны, меры по ликвидации ЧС, защиту населения, оказание первой медицинской помощи пострадавшим в ЧС.

Диплом №5027 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная социальная тематика: реконструкция детских учреждений под современные реабилитационные центры — востребованное направление.
• Сложная конструктивная схема: купольно-шатровая конструкция из дощатоклееных полуарок, светопрозрачное покрытие ПОЛИТАЛЬ — уникальный инженерный объект.
• Полная комплектация: 10 листов графической части AutoCAD, 152 листа записки MS Word — объём соответствует требованиям вузовской подготовки.
• Разнообразие функциональных зон: медицинская реабилитация, психологическая реабилитация, профессиональная реабилитация, восстановительная терапия, спортивный зал, бассейн.
• Адаптивность для людей с ограниченными возможностями: пандусы, лифты, уширенные лестничные марши и площадки.
• Эксплуатируемая крыша-терраса: многослойное покрытие с керамогранитом и дренажной системой.
• Практическая направленность: вариантное проектирование, сетевой график, строительный генплан, технико-экономические показатели.
• Комплексный подход: разделы по охране труда, защите населения в ЧС, охране природы.
• Адаптивность: возможность привязки к любому региону путём пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает расчётно-конструктивный раздел с конструированием плиты, лестницы и купольной конструкции.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №5027 по доступной цене — 5 000 рублей.
