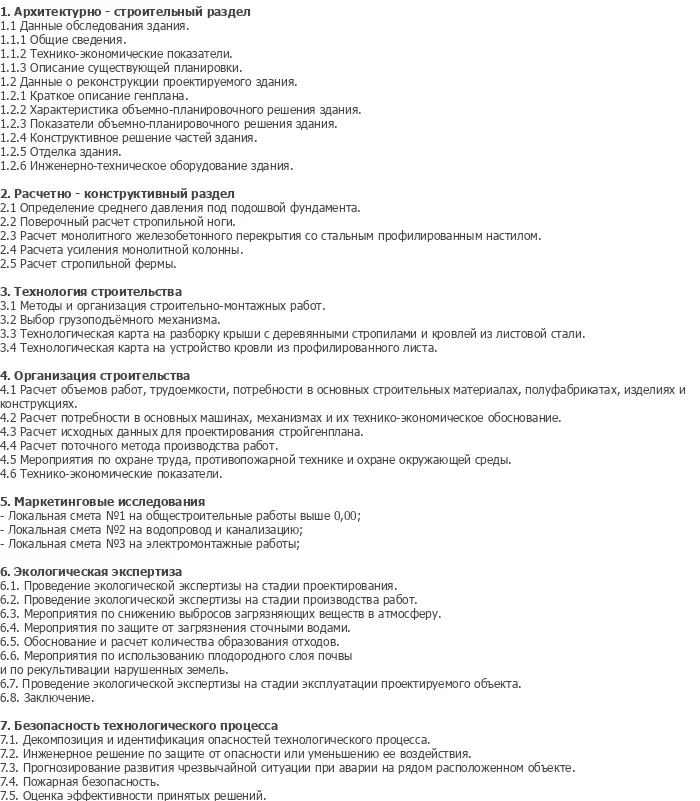

Дипломный проект №5028 «Реконструкция здания в г. Саратов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объектом проектирования является существующее четырехэтажное общественное здание с подвалом, подлежащее реконструкции с сохранением исторического облика фасадов, заменой деревянной конструкции скатной кровли на металлическую из холоднокатаного оцинкованного профиля и усилением фундаментов. Проект включает архитектурно-строительный раздел, расчетно-конструктивный раздел, технологическую и организационную части, а также разделы по безопасности жизнедеятельности, экологической экспертизе и маркетинговым исследованиям. Данный ПГС дипломный проект подходит студентам строительных специальностей, изучающим вопросы реконструкции исторических и общественных зданий.

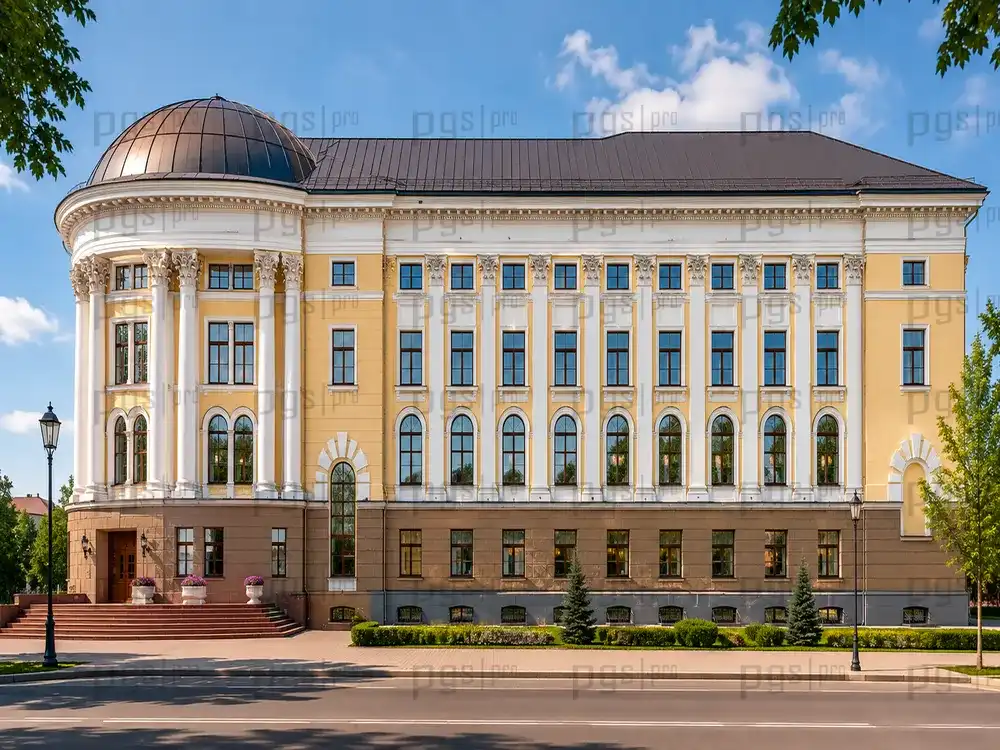

Объектом проектирования является реконструируемое четырехэтажное общественное здание с подвалом, расположенное в г. Саратов. Здание имеет угловую форму в плане с размерами 55,96 × 65,46 м. Проектом предусматривается сохранение исторического решения фасадов, замена деревянной конструкции скатной кровли на металлическую из холоднокатаного оцинкованного профиля, а также усиление фундамента. Строительный объем здания составляет 6336 м³, рабочая площадь — 1191,3 м², полезная площадь — 1251 м².

Данный шаблон проекта разработан для комплексной реконструкции общественного здания с учетом современных требований к энергоэффективности, долговечности и сохранению архитектурно-исторической ценности. Проект предусматривает устройство отмостки шириной 800 мм с уклоном от здания 3%, замену оконных заполнений, устройство монолитных железобетонных перемычек, а также полную замену кровельной системы. Если вы ищете, где купить проект или скачать проект по направлению реконструкции общественных зданий — диплом №5028 предлагает оптимальное соотношение цены и качества.

Данный дипломная работа подходит студентам строительных специальностей, изучающим вопросы реконструкции, реставрации и технического перевооружения существующих зданий. Проект выполнен с учетом климатических условий Саратовской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

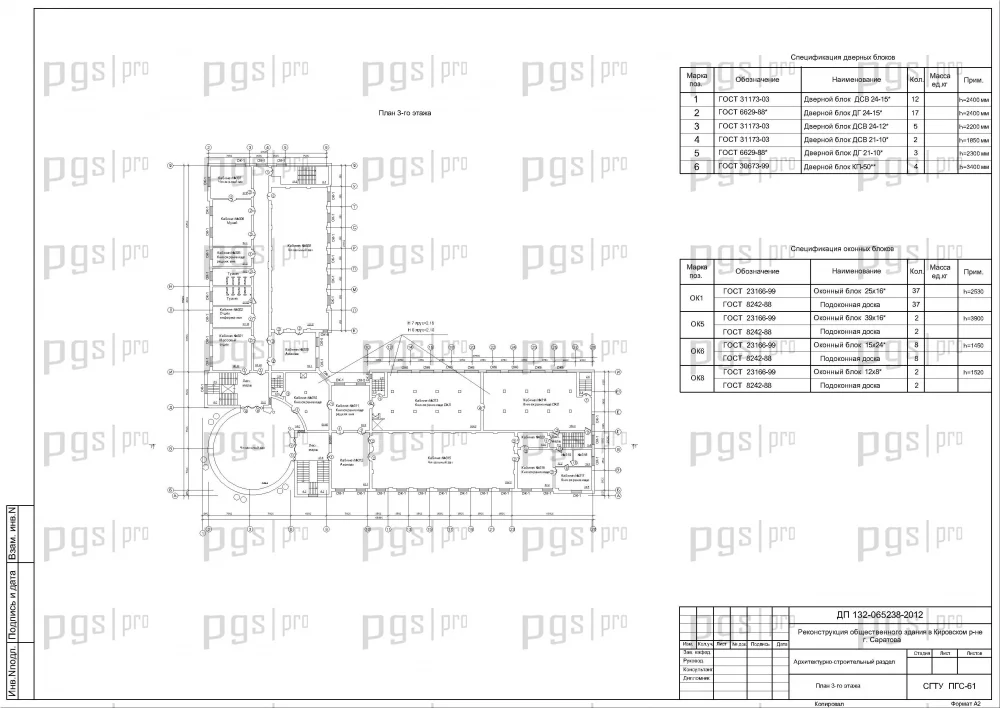

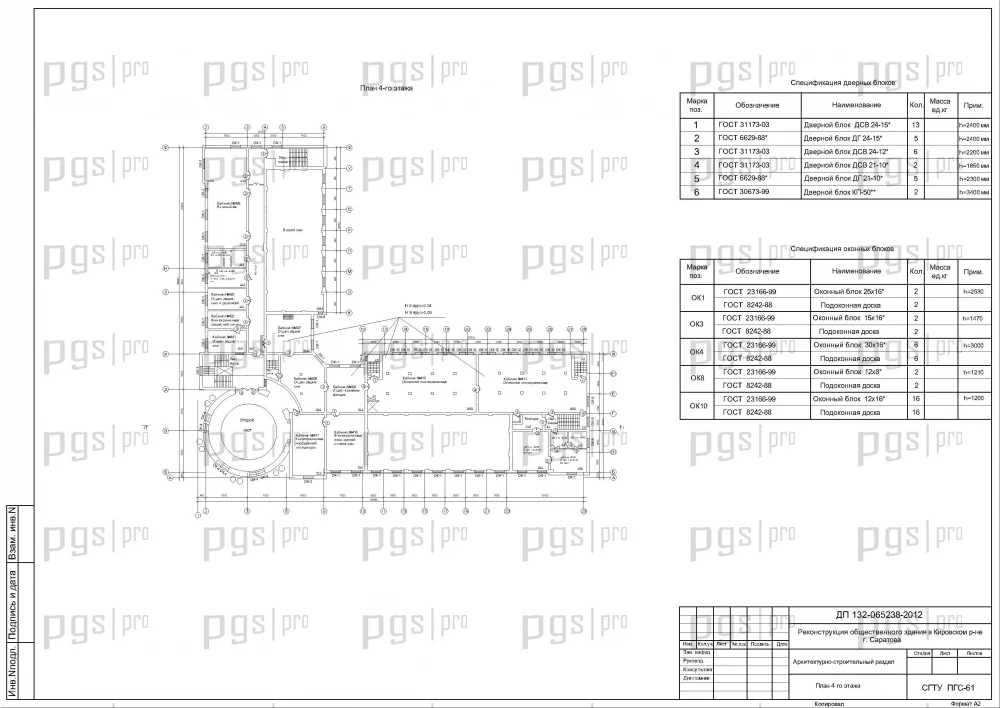

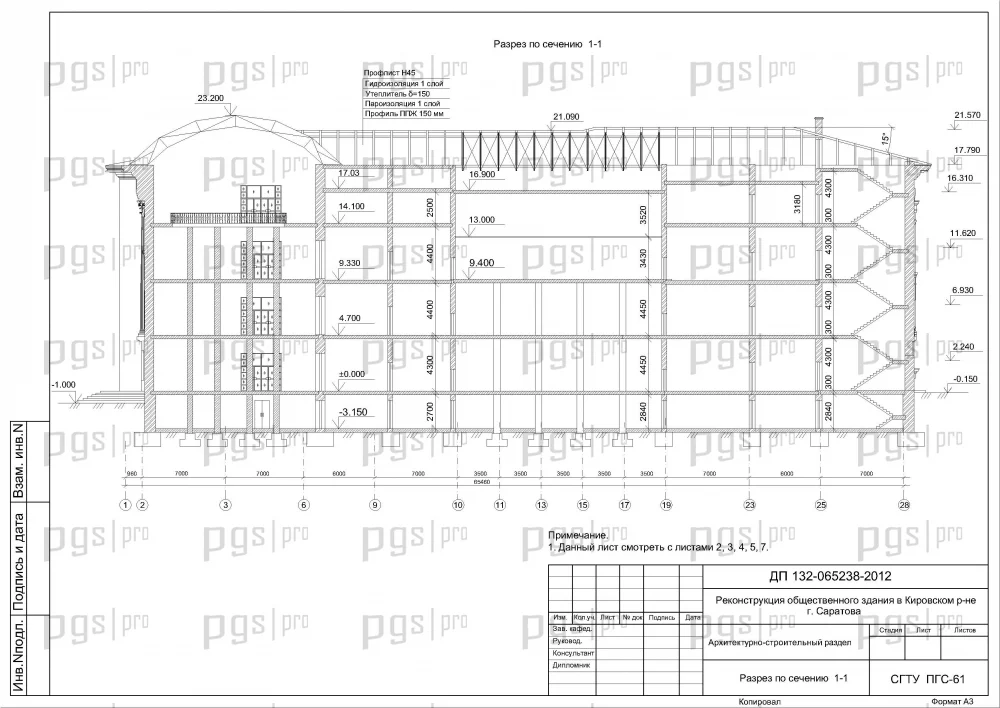

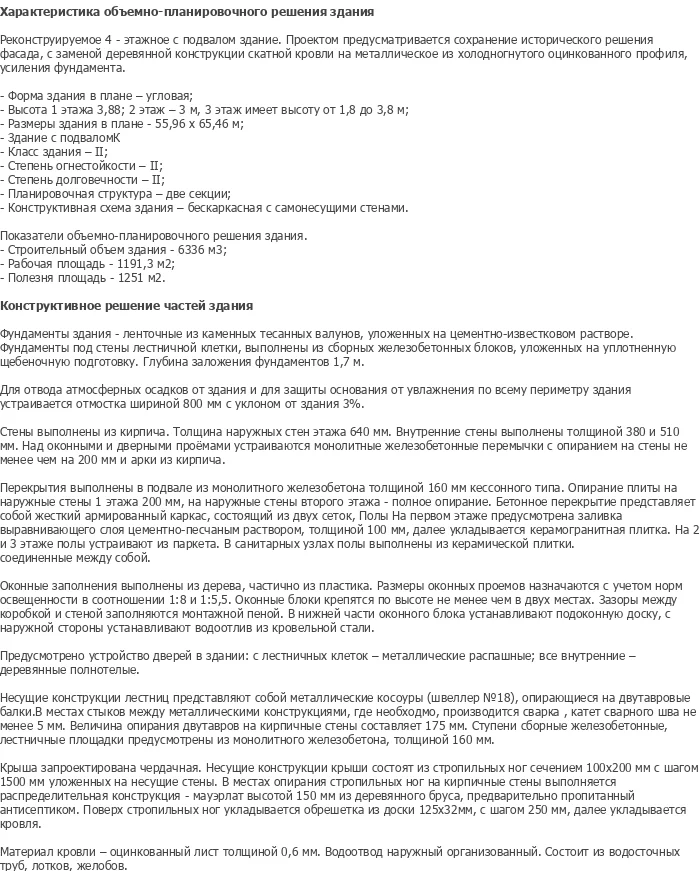

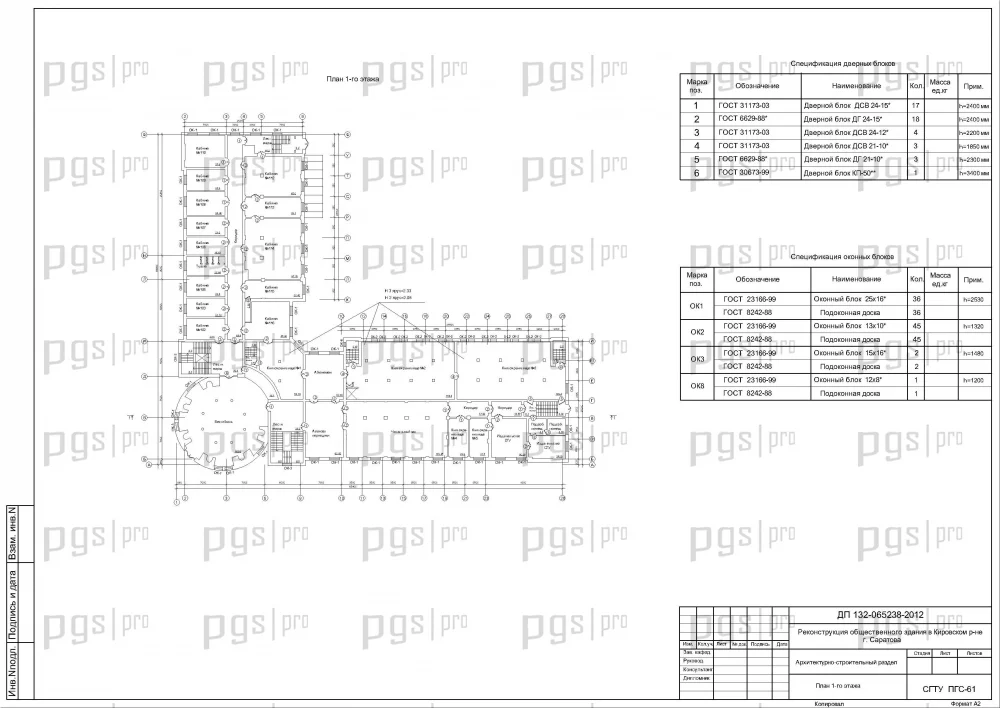

Здание имеет угловую форму в плане с двумя секциями. Планировочная структура здания базируется на функциональном зонировании помещений с учетом специфики общественного назначения. Высота помещений 1 этажа составляет 3,88 м, 2 этажа — 3 м, 3 этаж имеет переменную высоту от 1,8 до 3,8 м. Здание относится к II классу, II степени огнестойкости и II степени долговечности.

Проектом предусмотрены следующие функциональные зоны:

• Основные помещения: залы, аудитории, конференц-залы в зависимости от назначения здания.
• Вспомогательные помещения: коридоры, вестибюли, гардеробные, санузлы.
• Служебные помещения: административные кабинеты, подсобные помещения.
• Технические помещения: вентиляционные камеры, электрощитовая, машинное отделение.

Оконные заполнения выполнены из дерева и пластика с учетом норм освещенности в соотношении 1:8 и 1:5,5. Оконные блоки крепятся по высоте не менее чем в двух местах. Зазоры между коробкой и стеной заполняются монтажной пеной. В нижней части оконного блока устанавливается подоконная доска, с наружной стороны — водоотлив из кровельной стали. Двери в здании: с лестничных клеток — металлические распашные, все внутренние — деревянные полотенные. Несущие конструкции лестниц представляют собой металлические косоуры (швеллер №18), опирающиеся на двутавровые балки. Лестничные площадки предусмотрены из монолитного железобетона толщиной 160 мм.

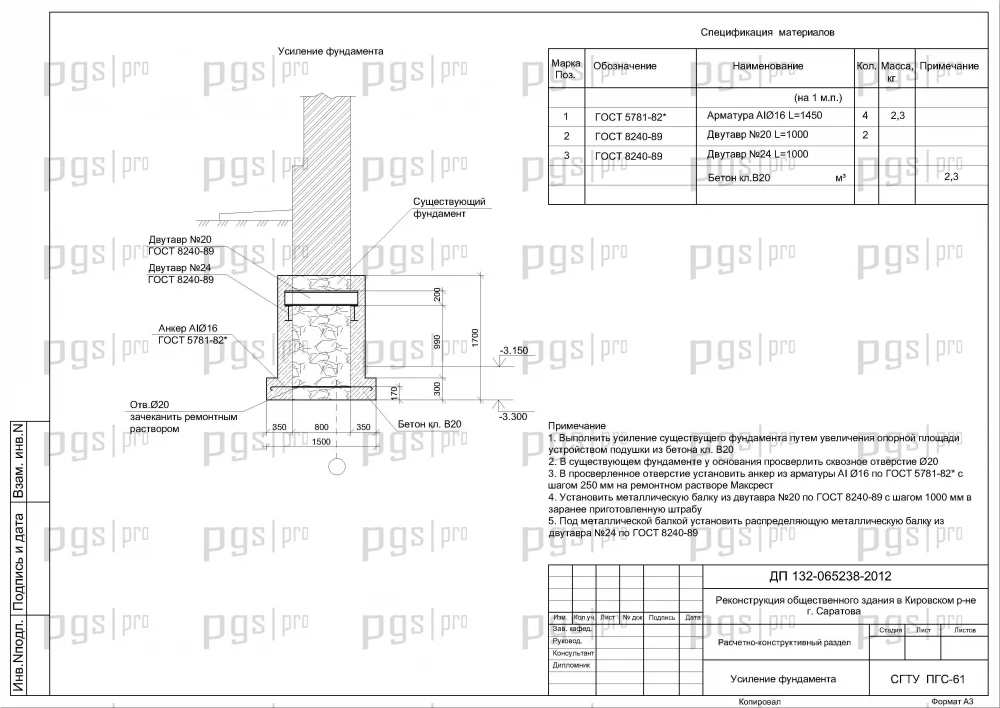

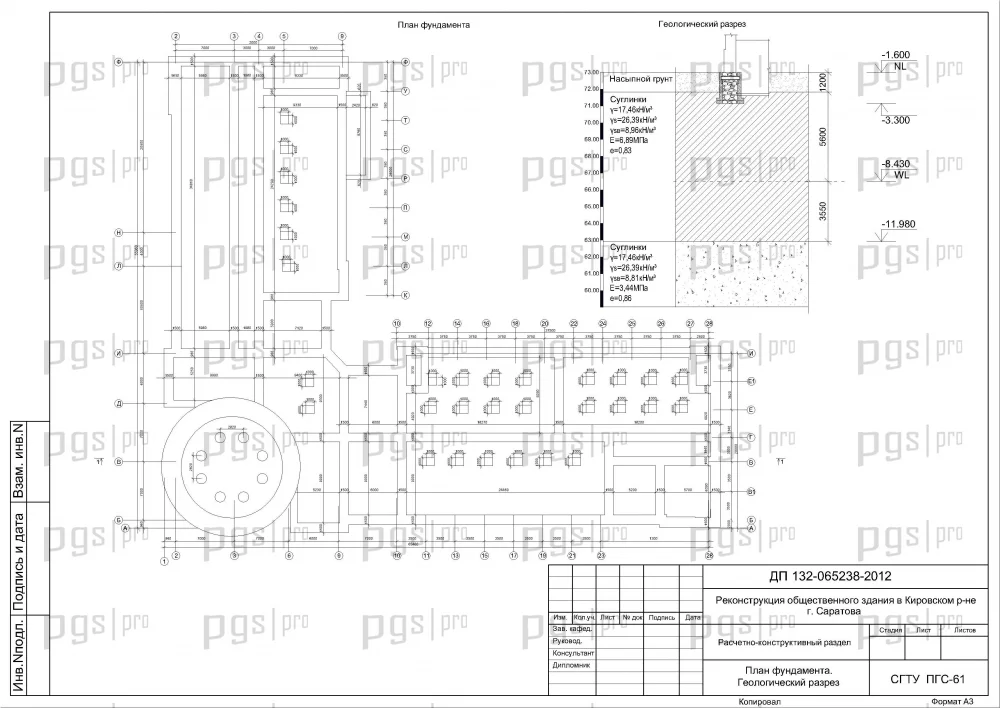

Фундаменты здания — ленточные из каменных тесаных валунов, уложенных на цементно-известковом растворе. Фундаменты под стены лестничной клетки выполнены из сборных железобетонных блоков, уложенных на уплотненную щебеночную подготовку. Глубина заложения фундаментов составляет 1,7 м. Для отвода атмосферных осадков от здания и для защиты оснований от увлажнения по всему периметру здания устраивается отмостка шириной 800 мм с уклоном от здания 3%.

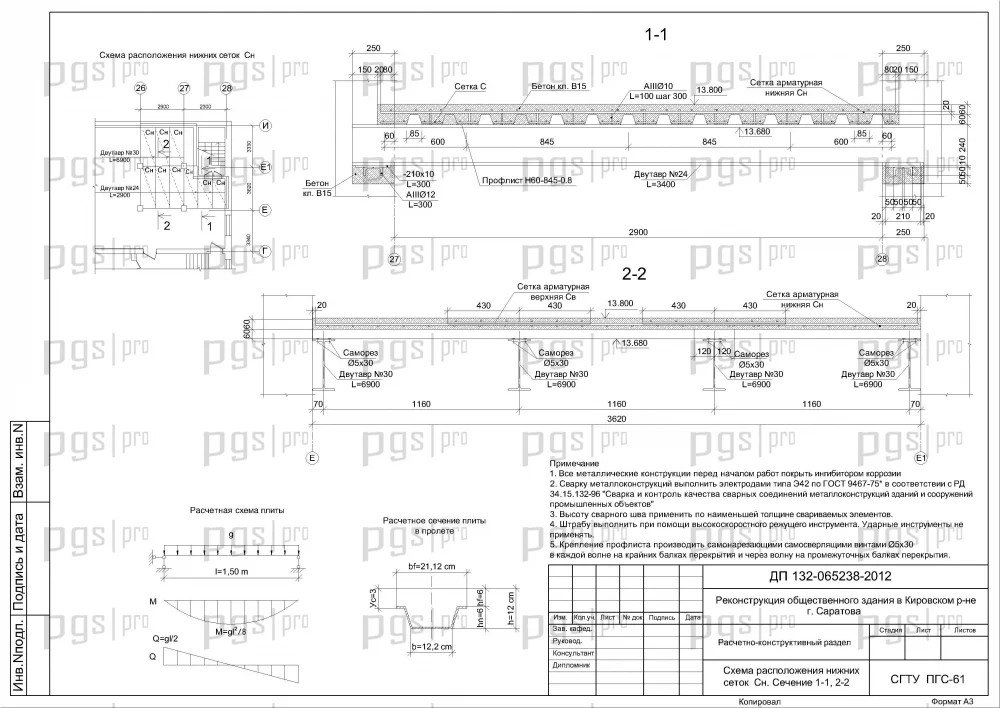

Стены выполнены из кирпича. Толщина наружных стен этажа составляет 640 мм. Внутренние стены выполнены толщиной 380 и 510 мм. Над оконными и дверными проемами устраиваются монолитные железобетонные перемычки с опиранием на стены не менее чем на 200 мм и арки из кирпича. Перекрытия в подвале выполнены из монолитного железобетона толщиной 160 мм кессонного типа. Опирание плит на наружные стены 1 этажа — 200 мм, на наружные стены 2 этажа — полное опирание. Бетонное перекрытие представляет собой жесткий армированный каркас, состоящий из двух сеток.

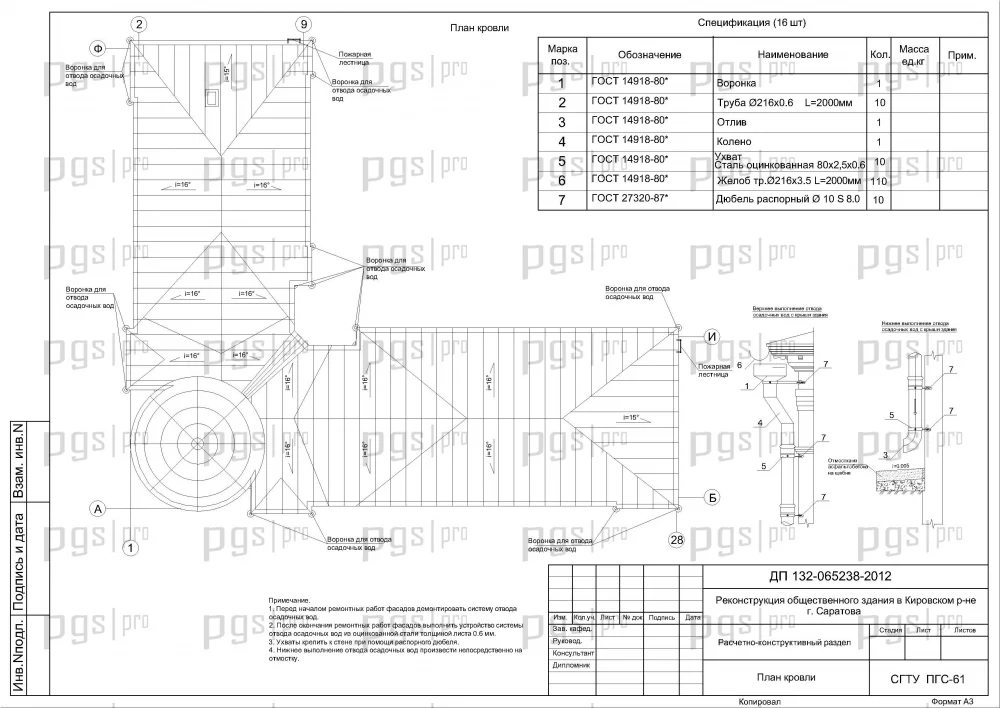

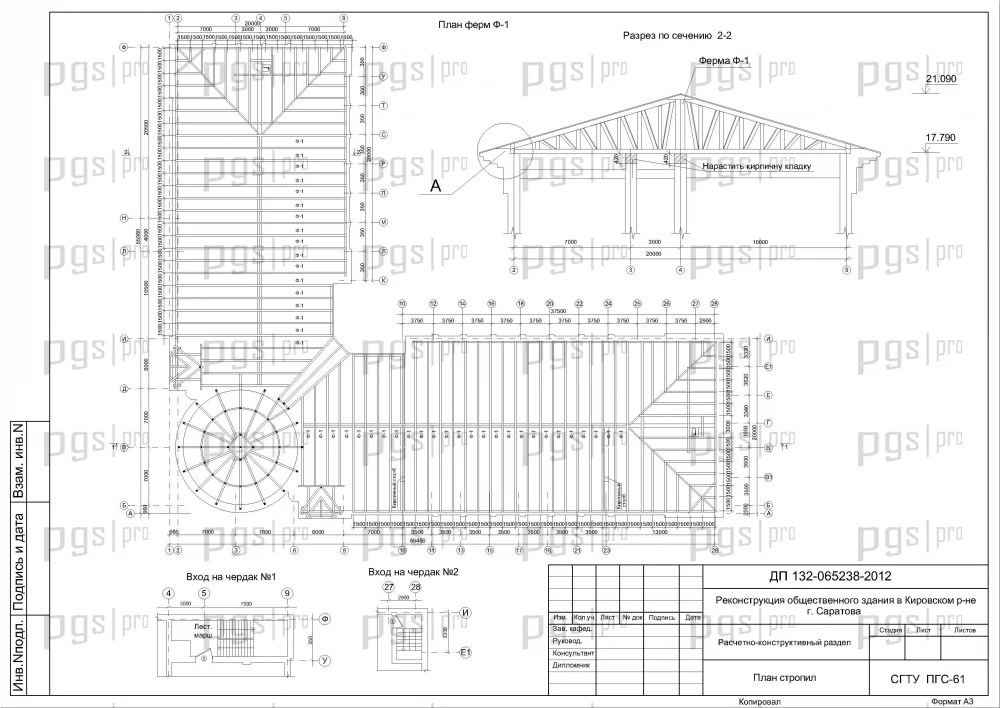

Полы на первом этаже предусматривается заливка выравнивающего слоя цементно-песчаным раствором, толщиной 100 мм, далее производится укладка керамогранитной плитки. На 2 и 3 этажах полы устраивают из паркета. В санитарных узлах полы выполнены из керамической плитки, соединенные между собой. Крыша запроектирована четырехскатная. Несущие конструкции крыши состоят из стропильных ног сечением 100×200 мм с шагом 1500 мм, уложенных на несущие стены. В местах опирания стропильных ног на кирпичные стены выполняется распределительная конструкция — мауэрлат высотой 150 мм из деревянного бруса, предварительно пропитанный антисептиком. Поверх стропильных ног укладывается обрешетка из доски 125×32 мм, с шагом 250 мм, далее укладывается кровля. Материал кровли — оцинкованный лист толщиной 0,6 мм. Водосток наружный организованный, состоит из водосточных труб, лотков, желобов.

Технологическая карта на разборку крыши с деревянными стропилами и кровлей из листовой стали включает объемы работ, способы производства демонтажа существующей кровельной системы, комплектацию машин и механизмов (автокран, подъемные механизмы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Демонтаж выполняется секционно с применением автокрана с последующей сортировкой и вывозом строительного мусора.

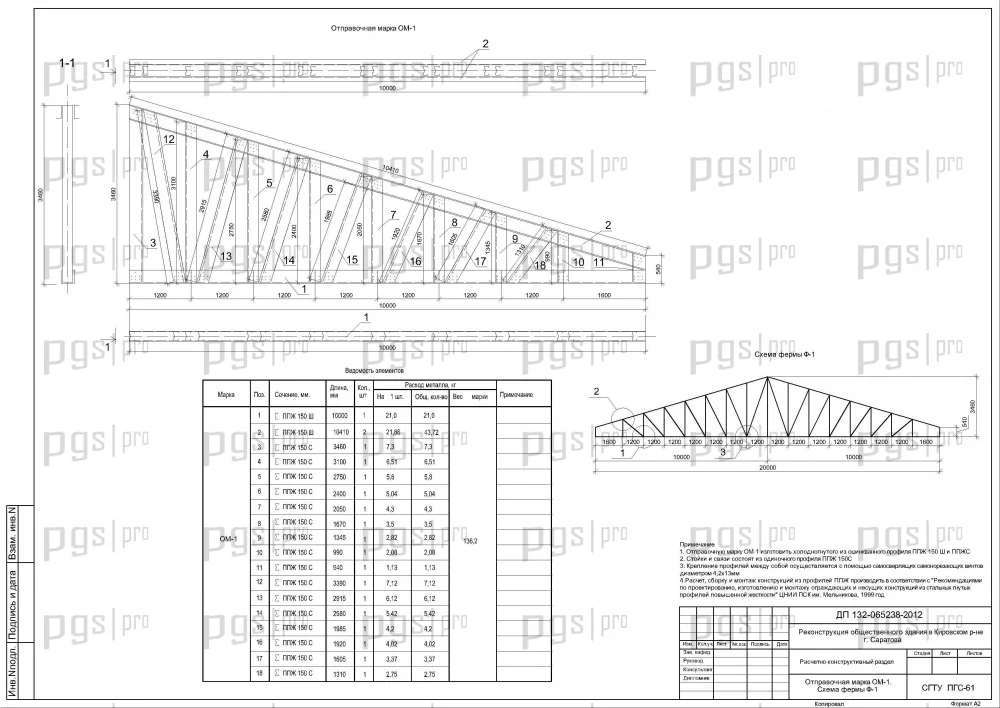

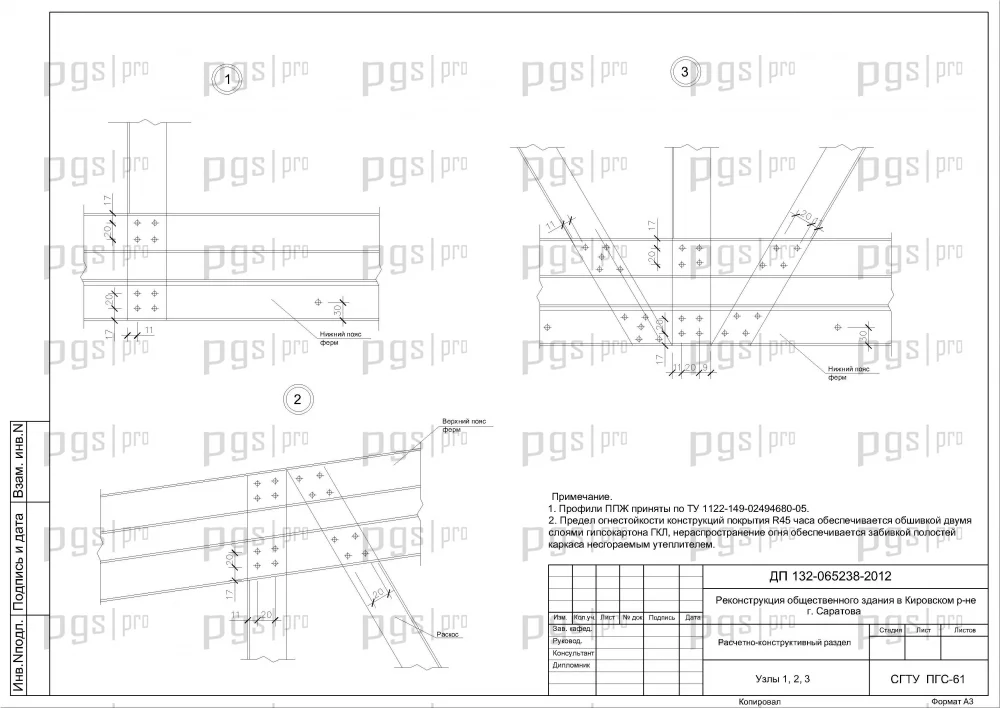

Технологическая карта на устройство кровли из профилированного листа содержит технологию монтажа новой стропильной системы из холоднокатаного оцинкованного профиля, укладки профилированного листа, устройства гидроизоляции и пароизоляции, мероприятия по технике безопасности при работе на высоте.

Календарный план и сетевой график составлены с учетом технологической последовательности работ при реконструкции: демонтаж существующей кровли, усиление фундаментов, монтаж новой стропильной системы, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

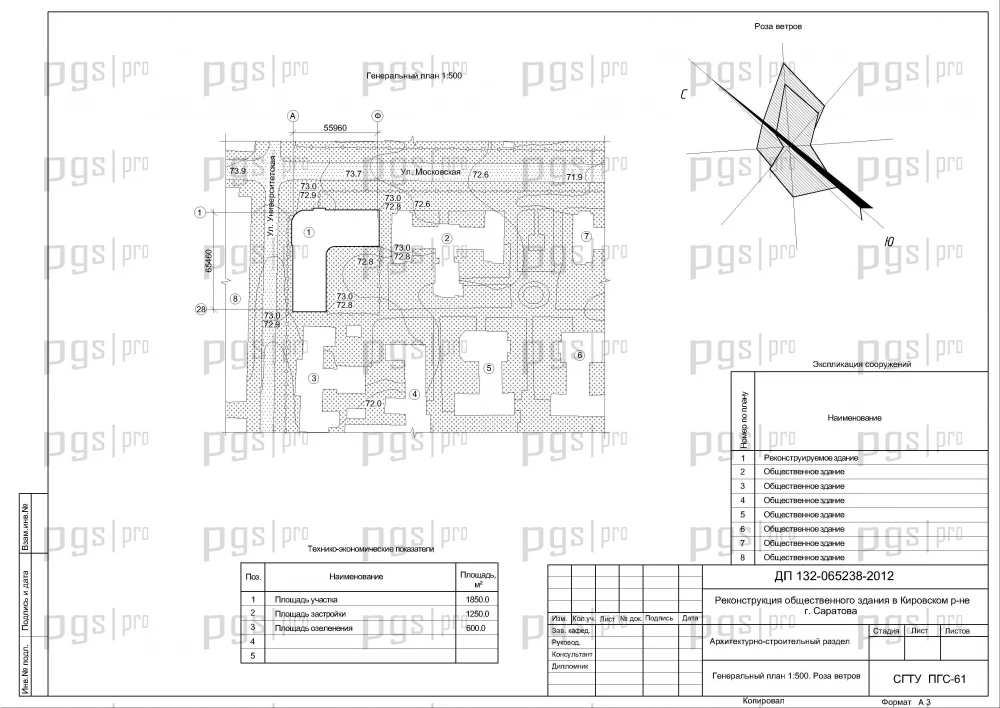

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Маркетинговые исследования включают анализ рынка реконструкции общественных зданий, оценку конкурентной среды, прогнозирование спроса на услуги реконструкции, обоснование инвестиционной привлекательности проекта. Экологическая экспертиза содержит оценку воздействия реконструкции на окружающую среду, мероприятия по снижению выбросов загрязняющих веществ в атмосферу, защите от загрязнения сточных вод, обоснование и расчет количества образования отходов, мероприятия по использованию плодородного слоя почвы и рекультивации нарушенных земель.

Диплом №5028 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: реконструкция общественных зданий с сохранением исторического облика — востребованное направление в современном строительстве.

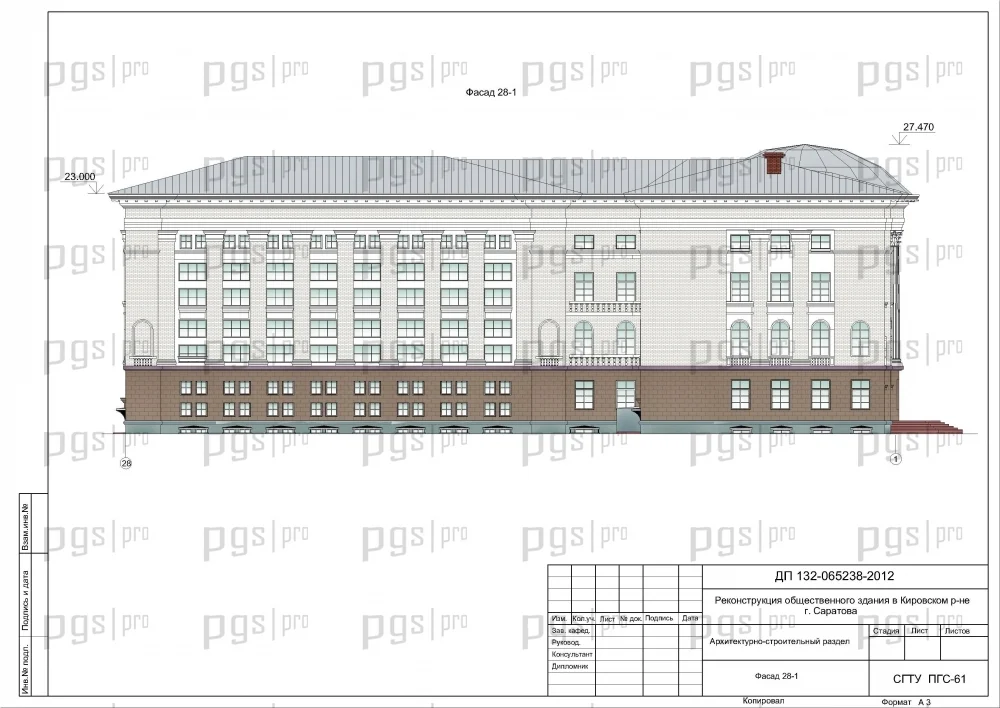

• Сохранение фасадов: проектом предусмотрено сохранение исторического решения фасадов при полной замене кровельной системы.
• Полная комплектация: 197 листов MS Word пояснительной записки и 17 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: ленточные фундаменты из валунов, кирпичные стены, монолитные железобетонные перекрытия, металлические стропила, оцинкованная кровля — расчет и конструирование всех основных элементов.
• Расширенный состав ПЗ: маркетинговые исследования, экологическая экспертиза, безопасность технологического процесса — дополнительные разделы повышающие ценность проекта.
• Практическая направленность: две технологические карты, календарный график, строительный генплан, технико-экономические показатели, сметные расчеты.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №5028 по доступной цене — 4 000 рублей.
