Дипломный проект №5029 «Реконструкция здания филармонии в г. Саратов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории реконструкции зданий и сооружений и предназначен для модернизации существующего здания Саратовской областной филармонии с увеличением площади зрительного зала и сценической коробки. Проект может быть адаптирован под любой регион России путём пересчёта теплотехнического раздела. Стоимость работы: 4 500 руб.

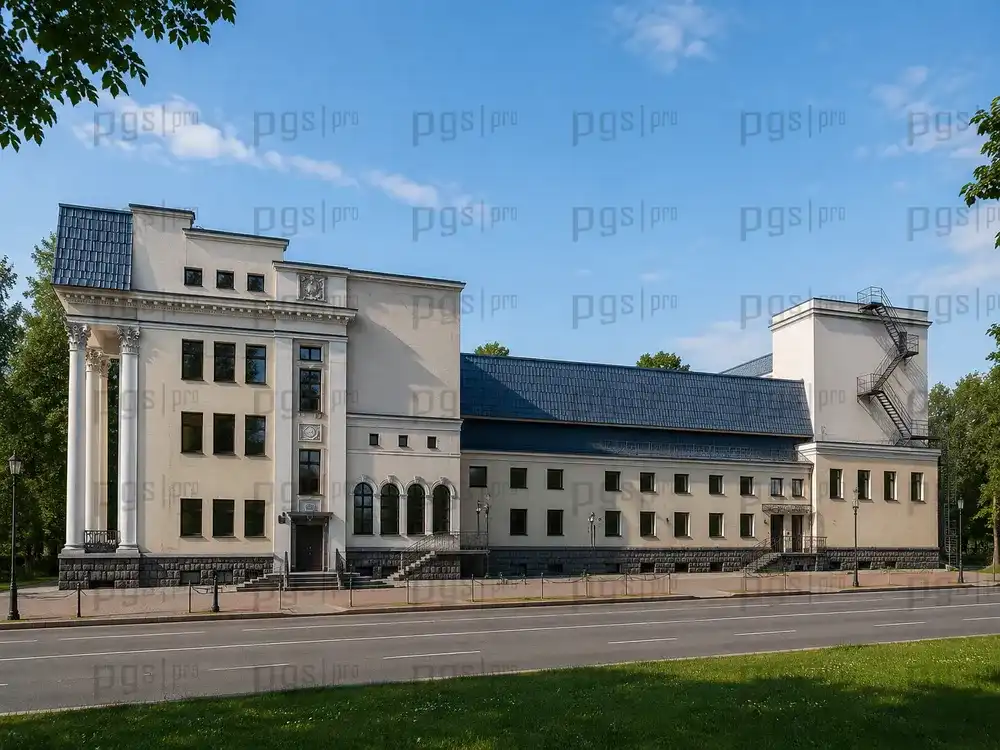

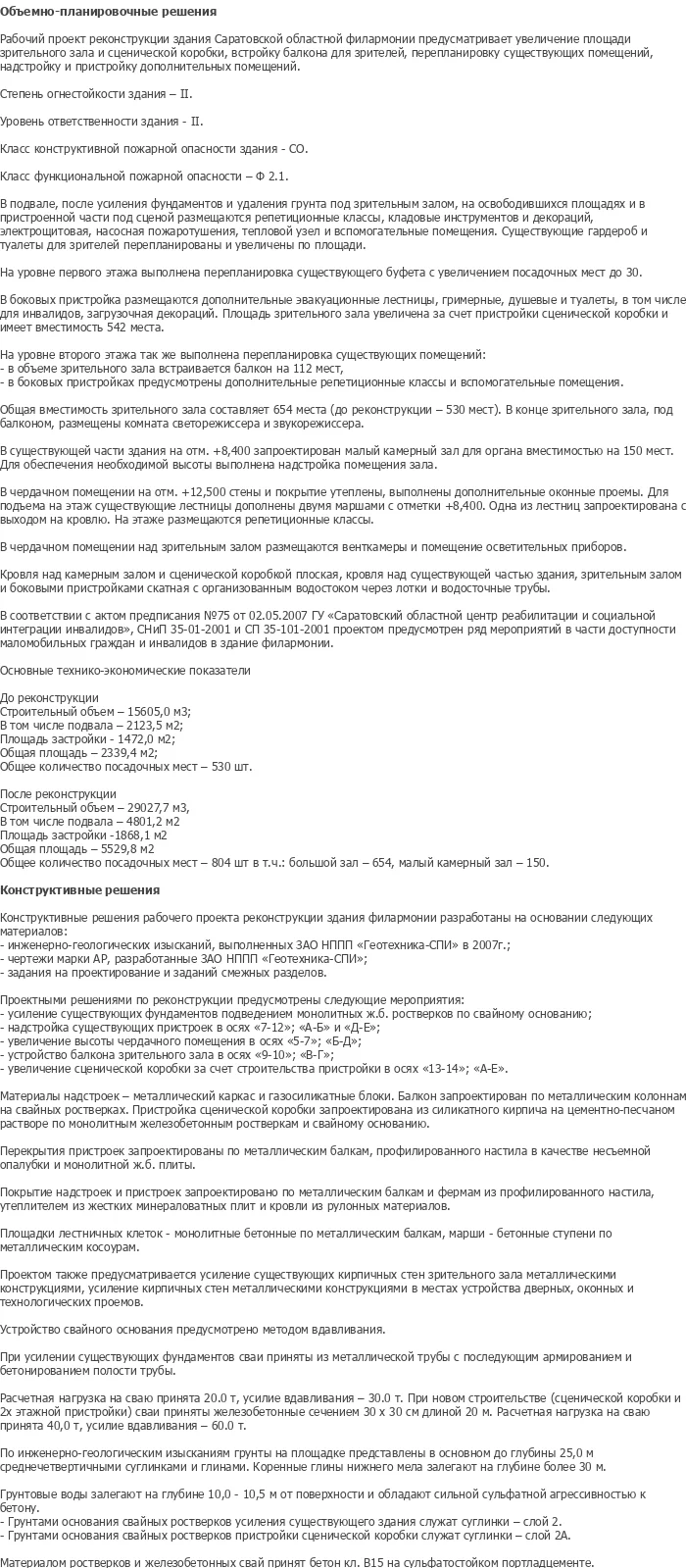

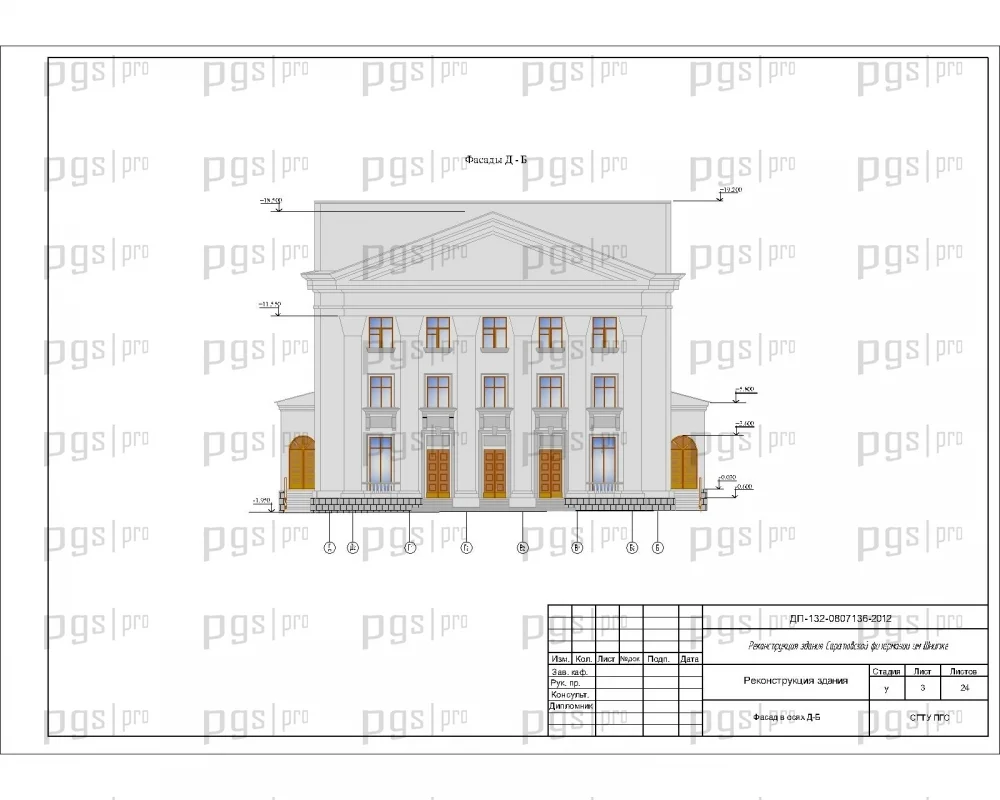

Проектируемый объект — реконструкция здания Саратовской областной филармонии с увеличением площади зрительного зала и сценической коробки, встройкой балкона для зрителей, перепланировкой существующих помещений, надстройкой и пристройкой дополнительных помещений. Данный шаблон проекта разработан с учётом современных требований к культурно-зрелищным учреждениям, энергоэффективности и функциональности. Степень огнестойкости здания — II, уровень ответственности — II, класс конструктивной пожарной опасности — С0, класс функциональной пожарной опасности — Ф 2.1. Данный ПГС дипломный проект подходит студентам строительных специальностей, изучающим реконструкцию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №5029 предлагает полный комплект для защиты.

До реконструкции строительный объём составлял 15605,0 м³, в том числе подвала — 2123,5 м², площадь застройки — 1472,0 м², общая площадь — 2339,4 м², общее количество посадочных мест — 530 шт. После реконструкции строительный объём — 29027,7 м³, в том числе подвала — 4801,2 м², площадь застройки — 1868,1 м², общая площадь — 5529,8 м², общее количество посадочных мест — 804 шт., в том числе большой зал — 654 места, малый камерный зал — 150 мест. Проектом предусмотрен ряд мероприятий в части доступности маломобильных граждан и инвалидов в здание филармонии в соответствии с СНиП 35-01-2001 и СП 35-101-2001.

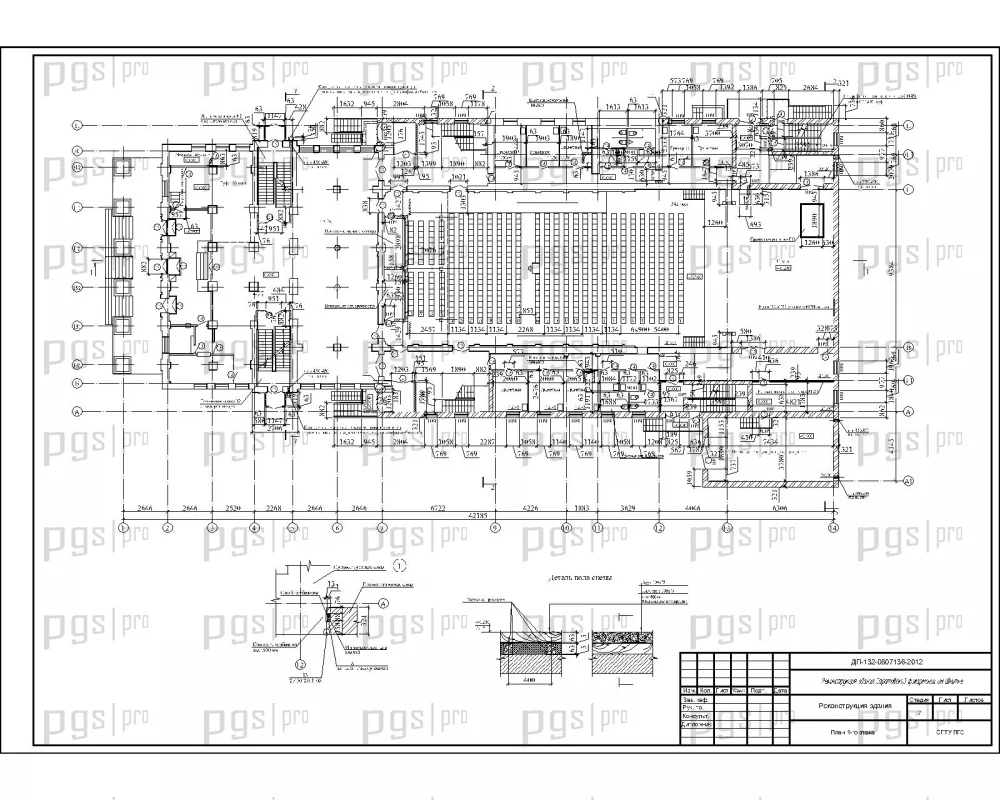

В подвале, после усиления фундаментов и удаления грунта под зрительным залом, на освободившихся площадях и в пристроенной части под сценной коробкой запроектированы дополнительные эвакуационные лестницы, гримерные, душевые и туалеты, в том числе для инвалидов, загрузочная декораций, электрощитовая, насосная пожаротушения, тепловой узел и вспомогательные помещения. Существующие гардеробы и туалеты для зрителей перепланированы и увеличены по площади. На уровне первого этажа выполнена перепланировка существующего буфета с увеличением посадочных мест до 30.

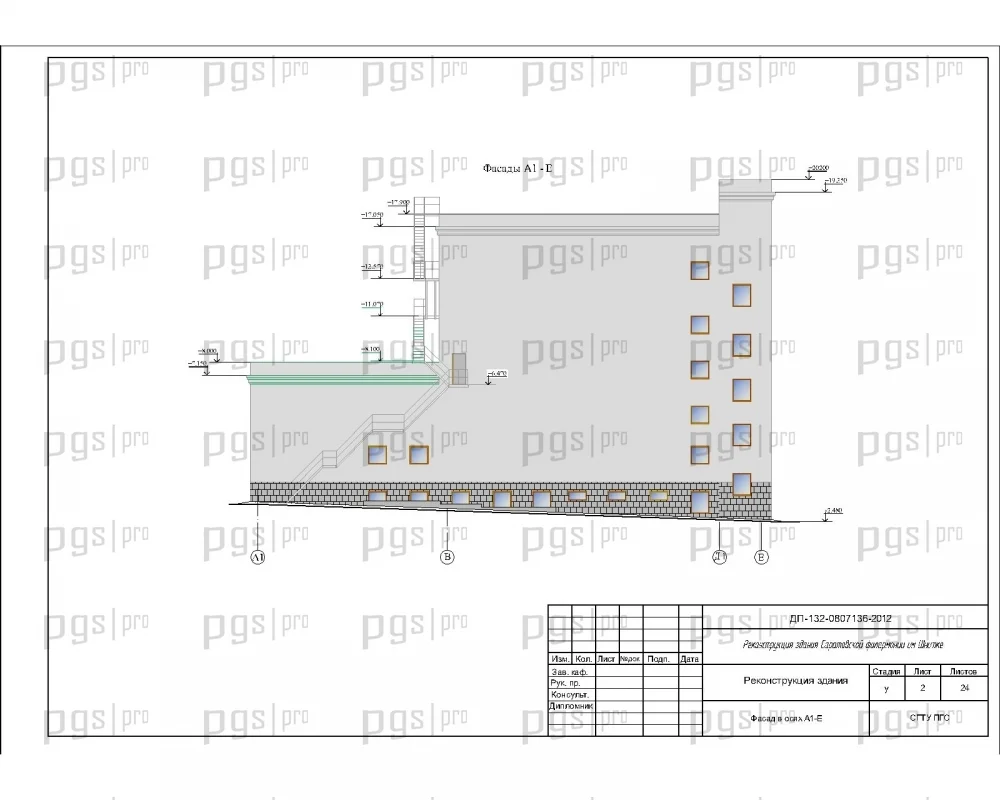

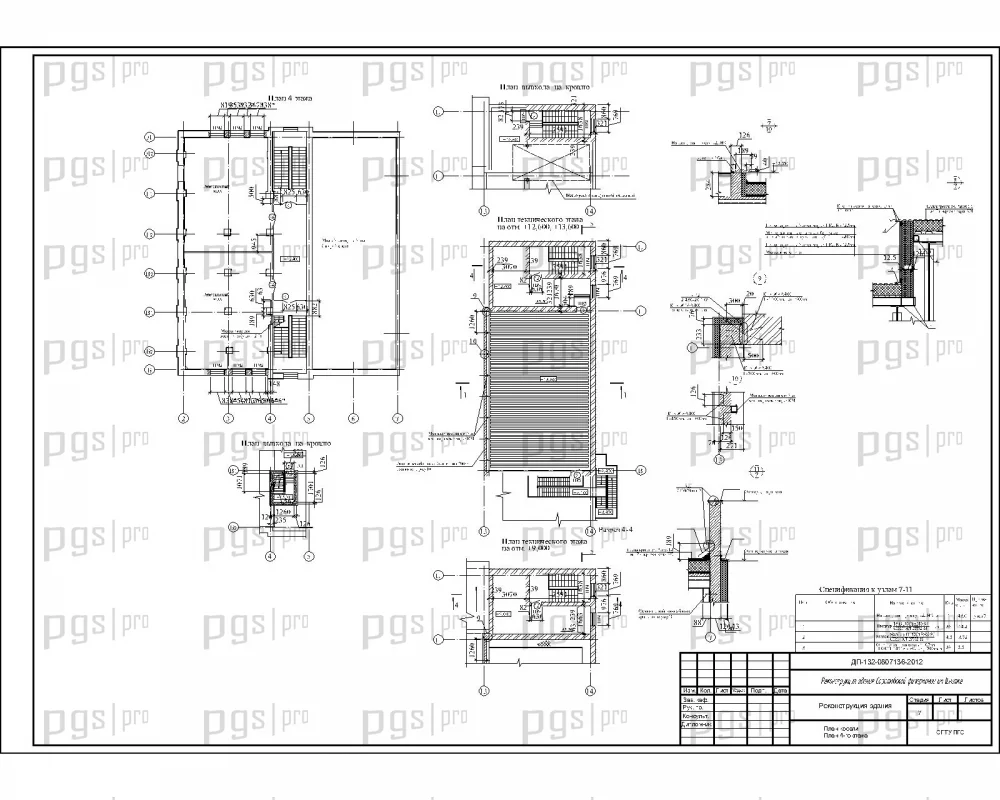

В зонах пристройки зрительного зала запроектированы дополнительные репетиционные классы и вспомогательные помещения. Общая вместимость зрительного зала составляет 654 места (до реконструкции — 530 мест). В конце зрительного зала, под балконом, размещены комната светорежиссёра и звукорежиссёра. В существующей части здания на отм. +8,400 запроектирован малый камерный зал для органа вместимостью на 150 мест. Для обеспечения необходимой высоты выполнена надстройка помещения зала. В чердачном помещении над зрительным залом размещена венткамера и помещение осветительных приборов. Кровля над камерным залом и сценической коробкой запроектирована плоская, кровля над существующей частью здания, зрительным залом и боковыми пристройками скатная с организованным водостоком через лотки и водосточные трубы.

Конструктивные решения рабочего проекта реконструкции здания филармонии разработаны на основании инженерно-геологических изысканий, выполненных ЗАО НПП «Геотехника-СПИ» в 2007 году, чертежей марки АР, заданий на проектирование и заданий смежных разделов. Проектными решениями по реконструкции предусмотрены следующие мероприятия: усиление существующих фундаментов подведением ростверков по свайному основанию; надстройка существующих пристроек в осях «7-12»; «А-Б» и «Д-Е»; увеличение высоты чердачного помещения в осях «5-7»; «Б-Д»; устройство балкона зрительного зала в осях «9-10»; «В-Г»; увеличение сценической коробки за счёт строительства пристройки в осях «13-14»; «А-Е».

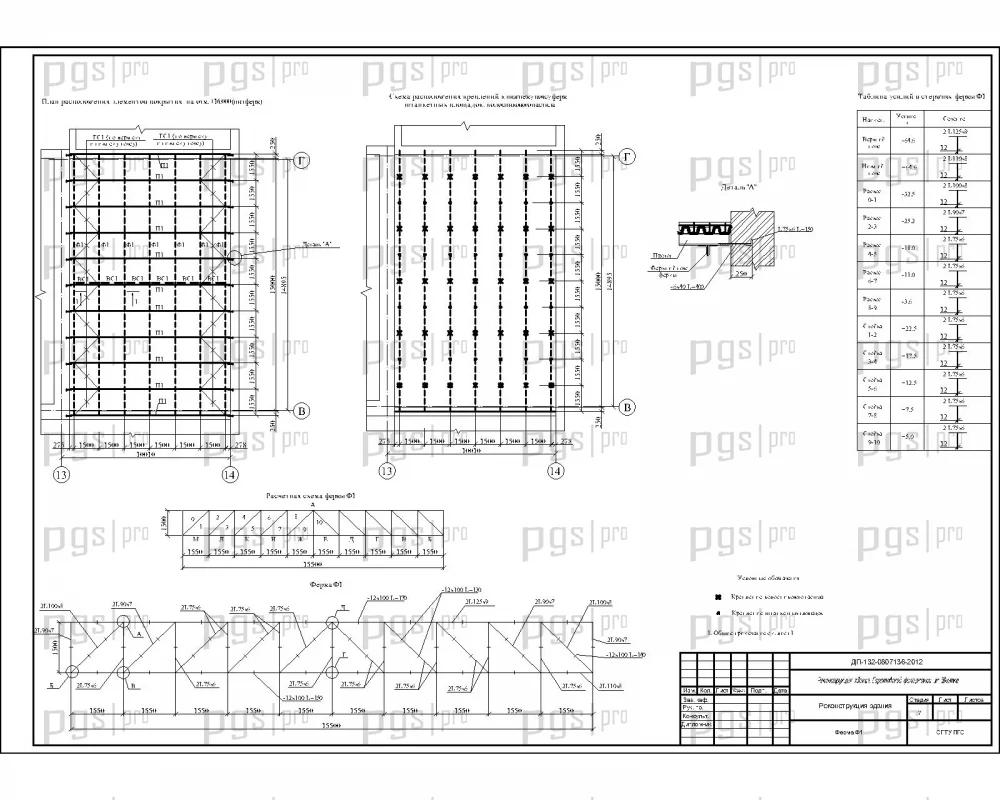

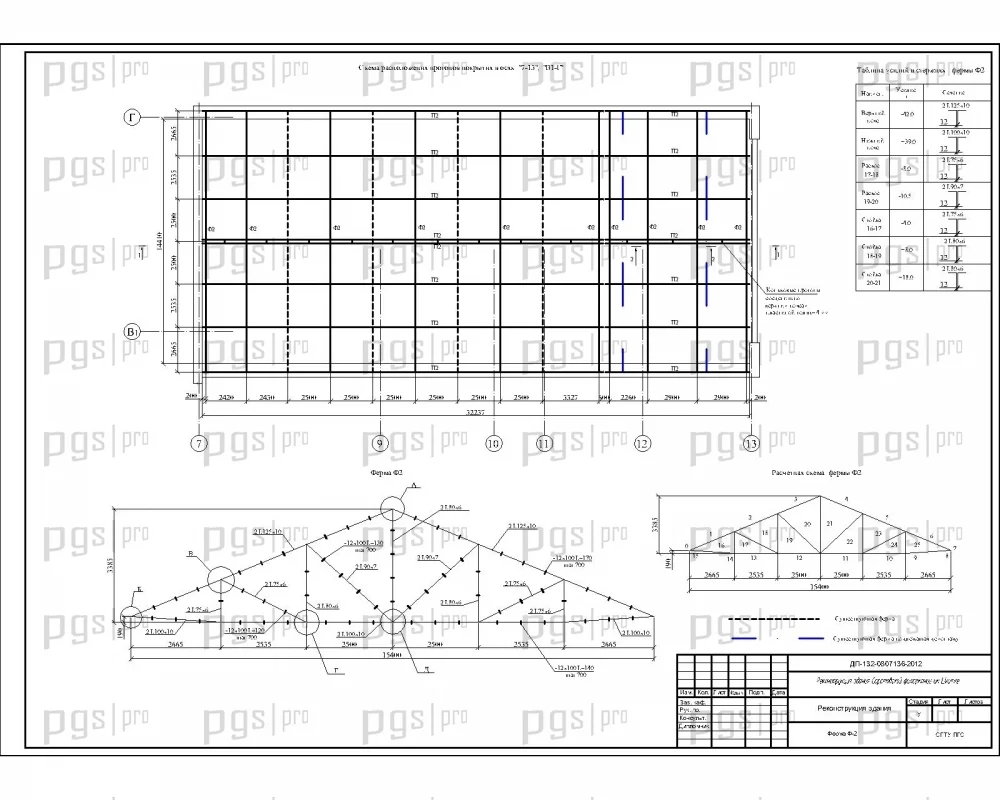

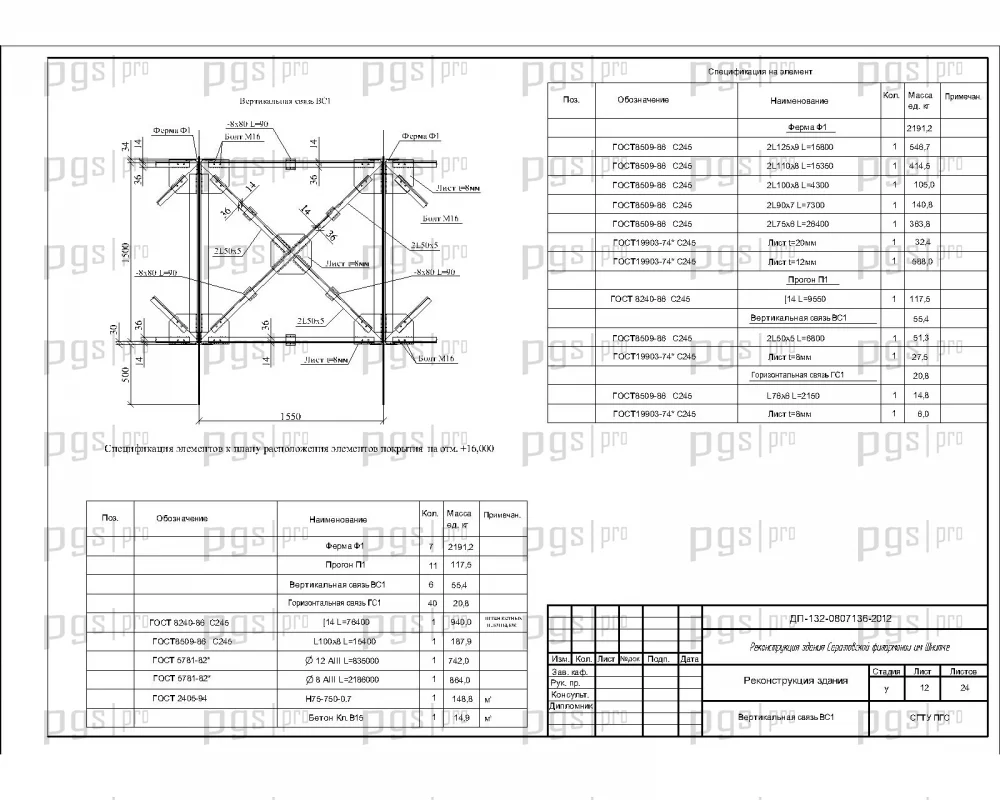

Материалы надстроек — металлический каркас из газосиликатных блоков. Балкон запроектирован по металлическим колоннам на свайных ростверках. Пристройка сценической коробки запроектирована из силикатного кирпича на цементно-песчаном растворе по монолитным железобетонным ростверкам и свайному основанию. Перекрытия пристроек запроектированы по металлическим балкам, профилированного настила в качестве несъёмной опалубки и монолитной ж.б. плиты. Покрытие надстроек и пристроек запроектировано по металлическим балкам и фермам из профилированного настила, утеплителем из жёстких минераловатных плит и кровли из рулонных материалов. Площадки лестничных клеток — монолитные бетонные по металлическим балкам, марши — бетонные ступени по металлическим косоурам. Проектом также предусматривается усиление существующих кирпичных стен зрительного зала металлическими конструкциями, усиление кирпичных стен металлическими конструкциями в местах устройства дверных, оконных и технологических проёмов.

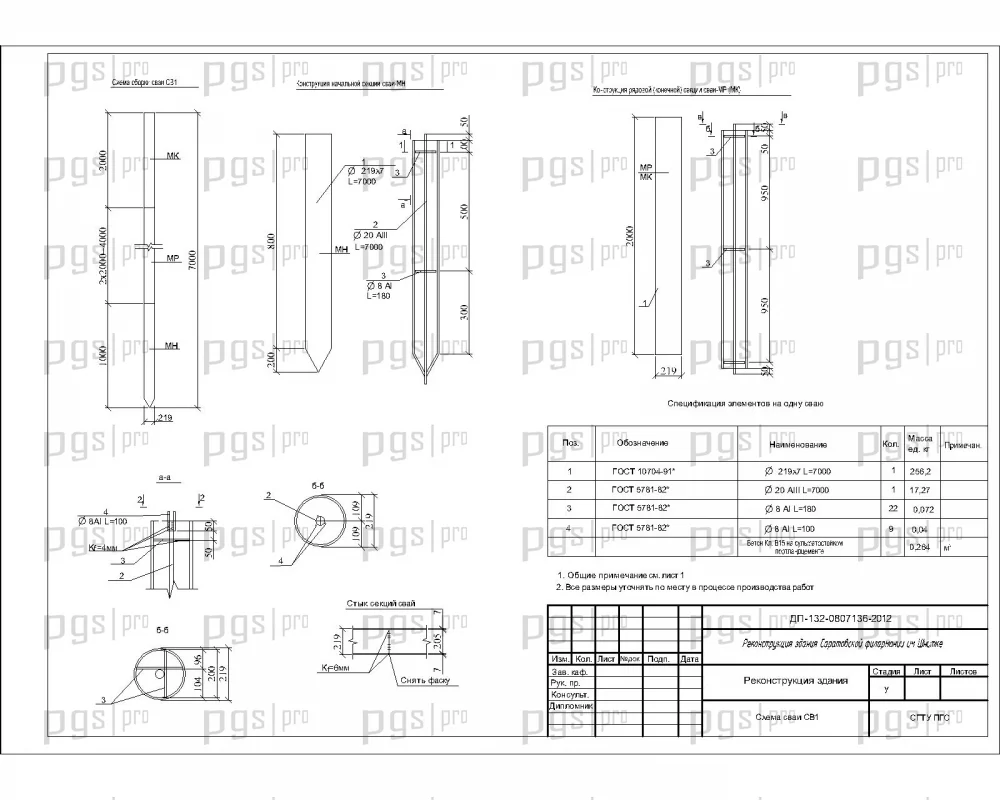

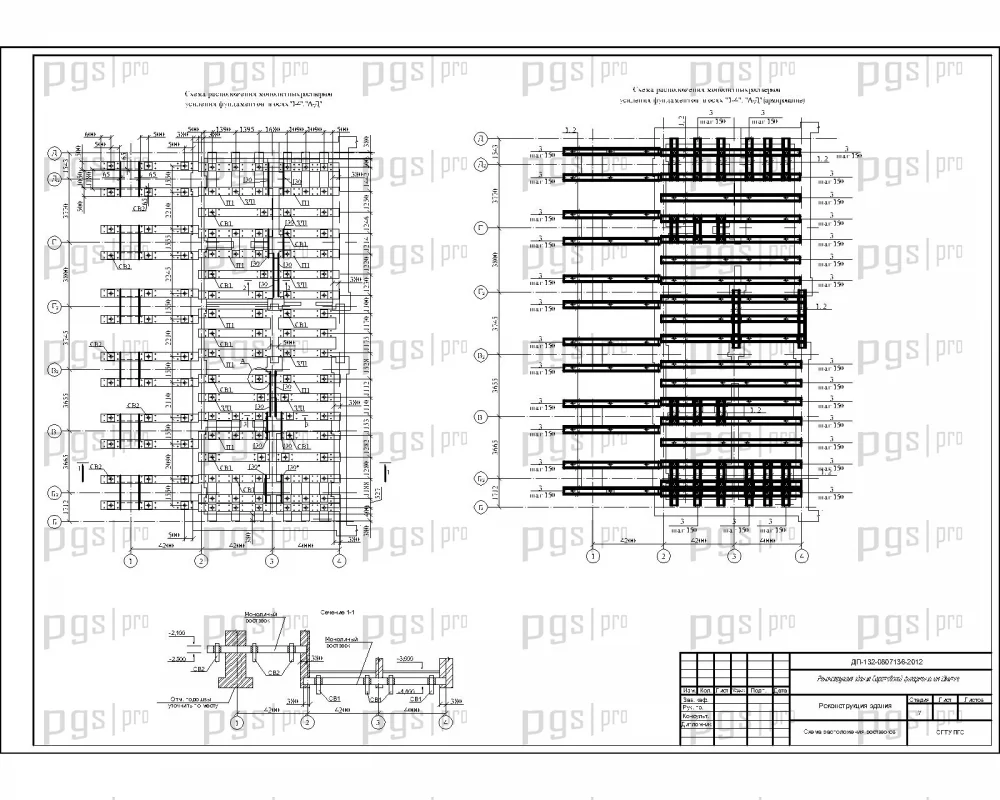

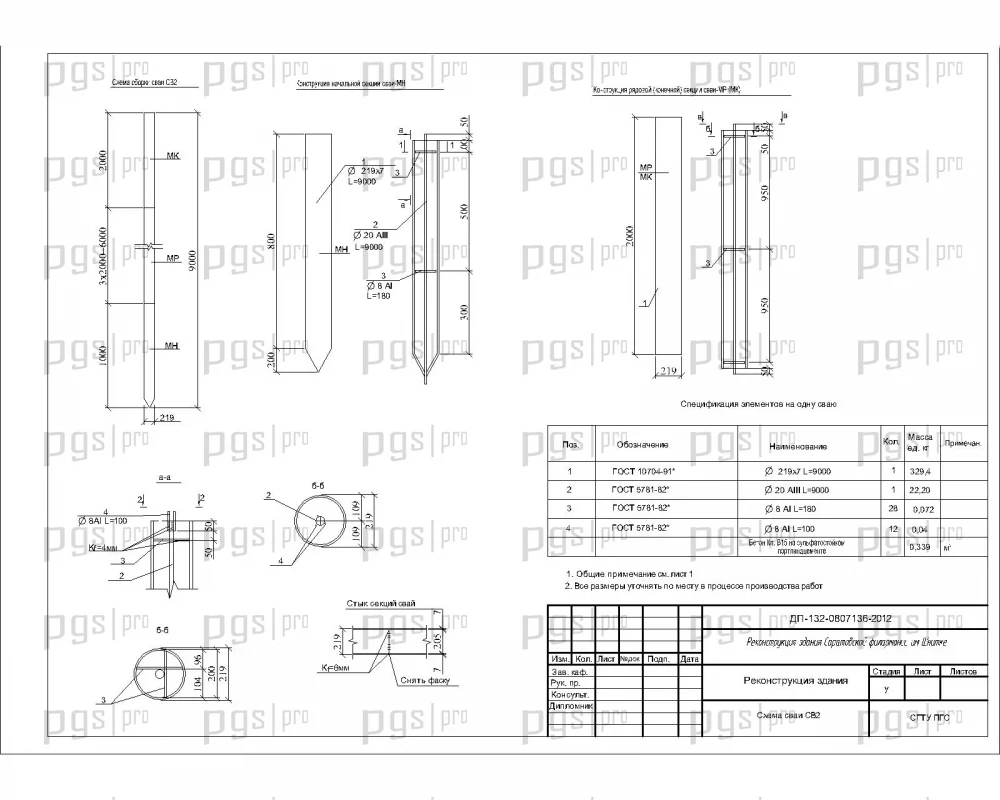

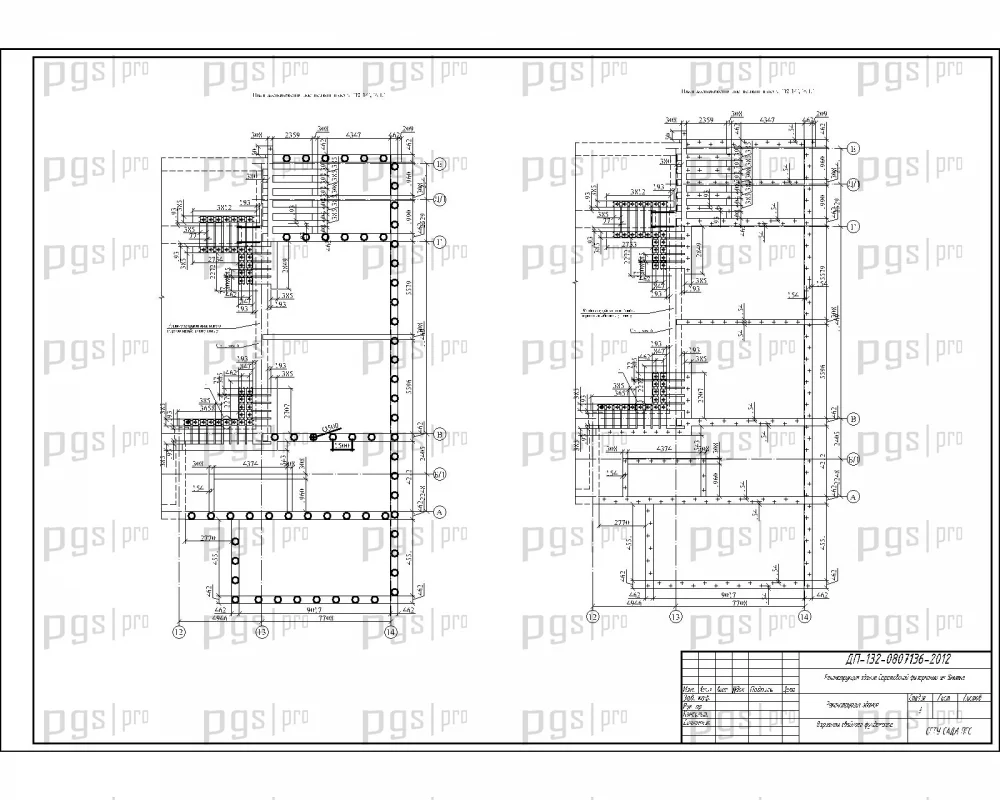

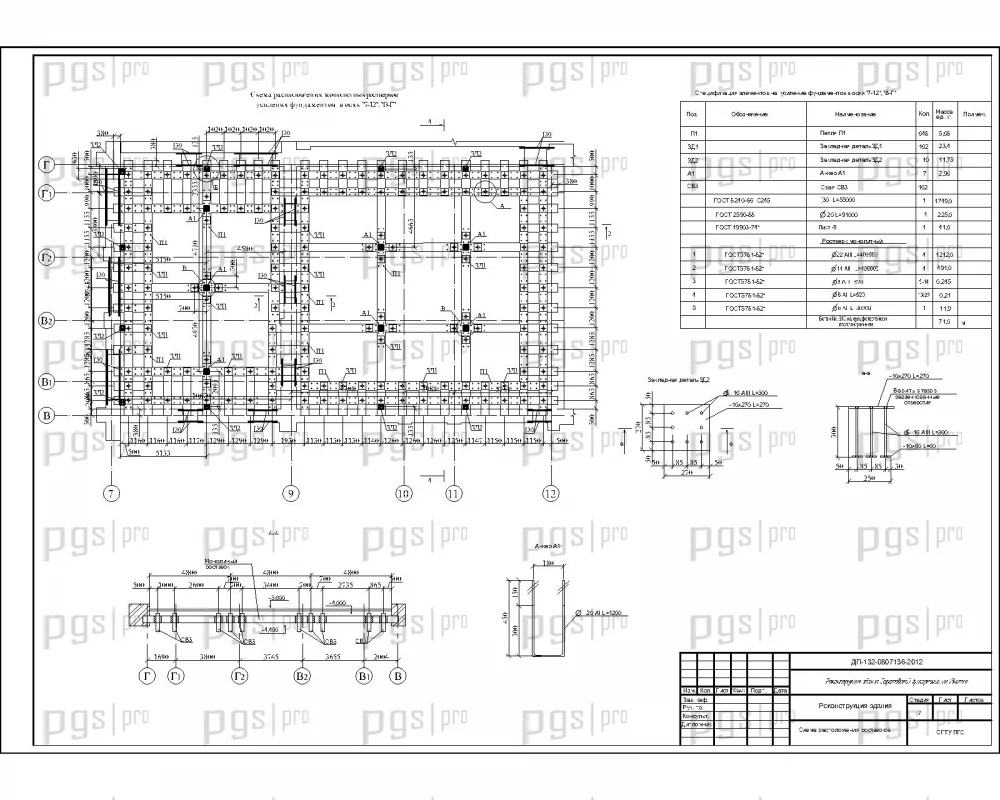

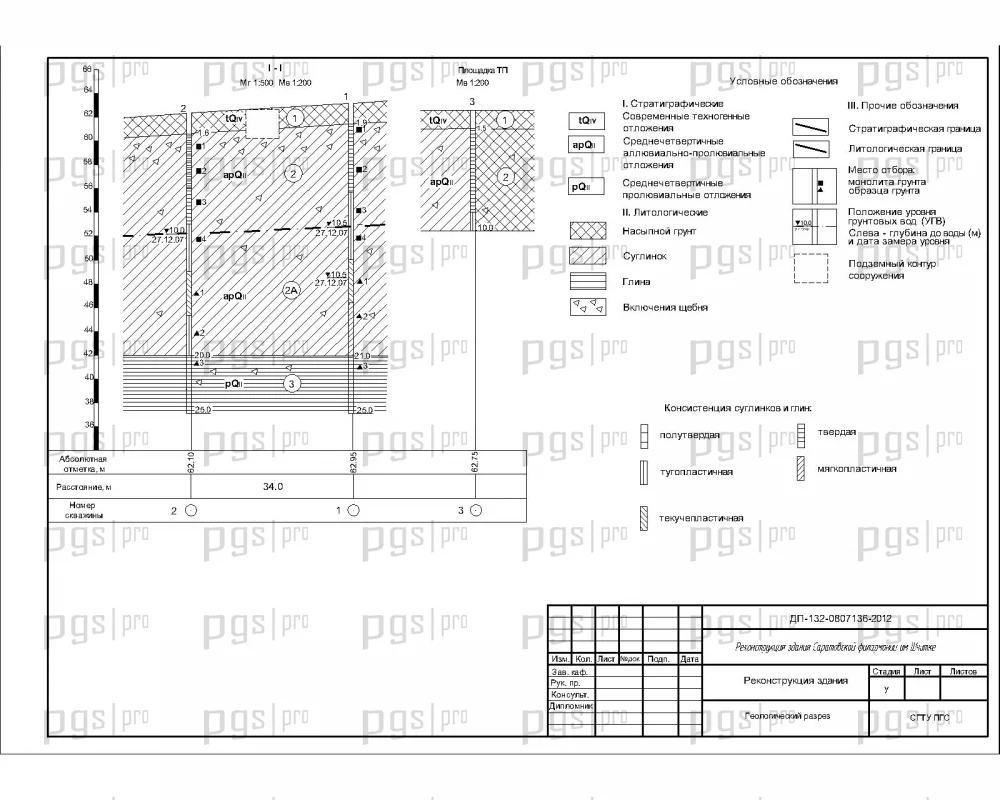

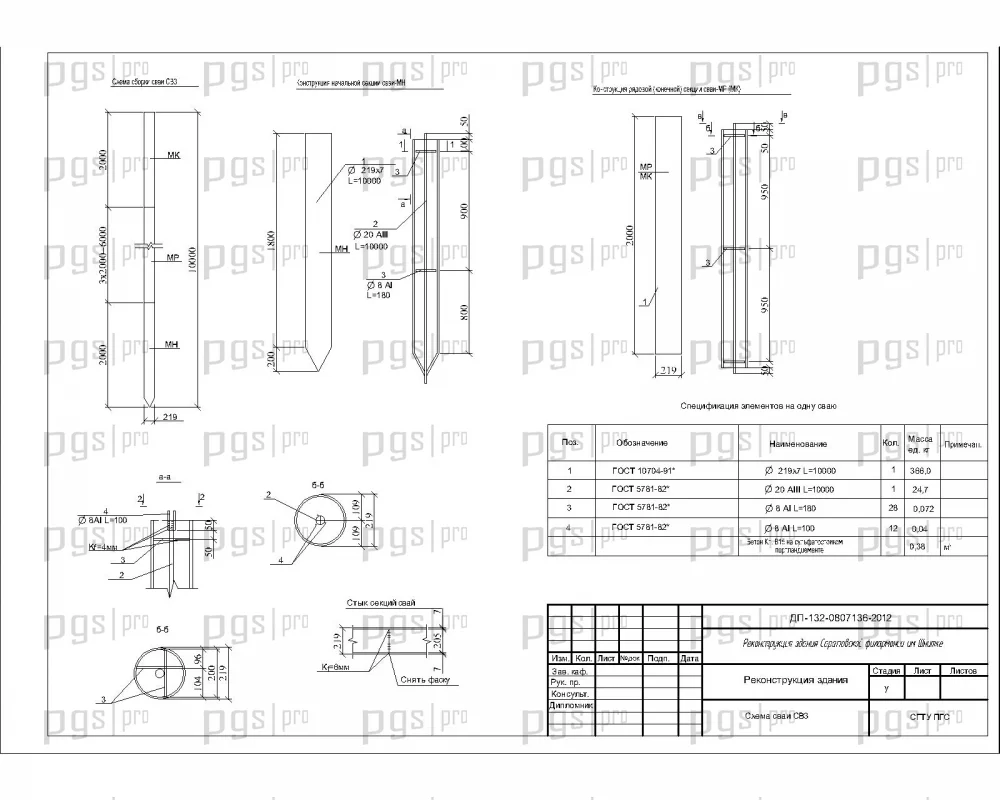

Устройство свайного основания предусмотрено методом вдавливания. При усилении существующих фундаментов сваи приняты из металлической трубы с последующим армированием и бетонированием полости трубы. Расчётная нагрузка на сваю принята 20,0 т, усилие вдавливания — 30,0 т. При новом строительстве (сценической коробки и 2х этажной пристройки) сваи приняты железобетонные сечением 30 × 30 см длиной 20 м. Расчётная нагрузка на сваю принята 40,0 т, усилие вдавливания — 60,0 т. По инженерно-геологическим изысканиям грунты на площадке представлены в основном до глубины 25,0 м среднечетвертичными суглинками и глинами. Коренные глины нижнего мела залегают на глубине более 30 м. Грунтовые воды залегают на глубине 10,0–10,5 м от поверхности и обладают сильной сульфатной агрессивностью к бетону. Материалом ростверков и железобетонных свай принят бетон кл. В15 на сульфатостойком портландцементе.

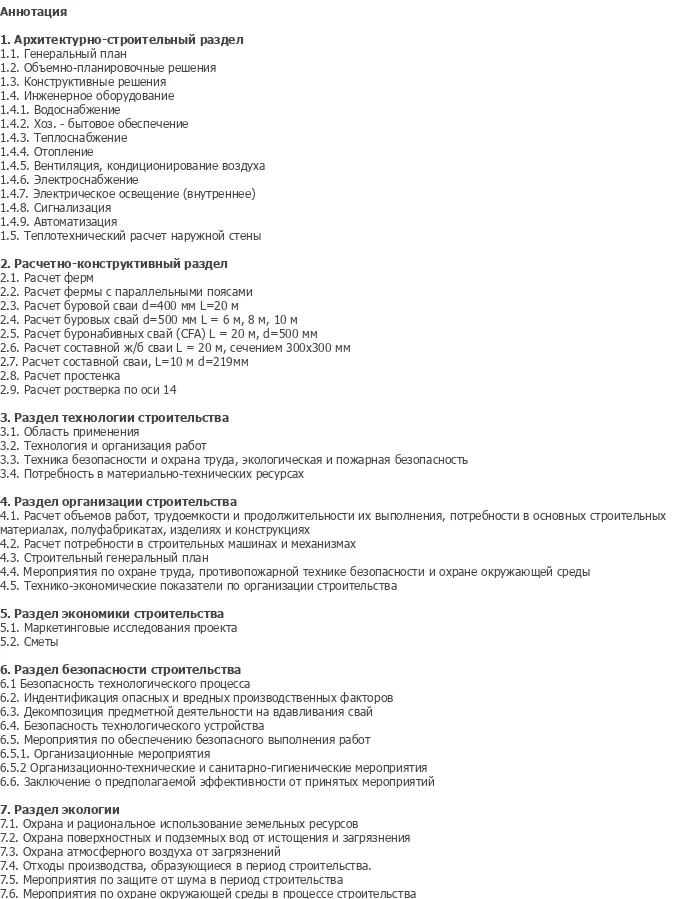

Раздел «Технология строительства» включает область применения, технологию и организацию работ, технику безопасности и охрану труда, экологическую и пожарную безопасность, потребность в материально-технических ресурсах. Раздел «Организация строительства» включает расчёт объёмов работ, трудоёмкости и продолжительности их выполнения, потребности в основных строительных материалах, полуфабрикатах, изделиях и конструкциях, расчёт потребности в строительных машинах и механизмах, строительный генеральный план, мероприятия по охране труда, противопожарной технике безопасности и охране окружающей среды, технико-экономические показатели по организации строительства.

Раздел «Экономика строительства» включает маркетинговые исследования проекта и сметы. Раздел «Безопасность строительства» включает безопасность технологического процесса, идентификацию опасных и вредных производственных факторов, декларирование предметной деятельности на вдавливания свай, безопасность технологического устройства, мероприятия по обеспечению безопасного выполнения работ, организационные мероприятия, организационно-технические и санитарно-гигиенические мероприятия, заключение о предполагаемой эффективности от принятых мероприятий. Раздел «Экология» включает охрану и рациональное использование земельных ресурсов, охрану поверхностных и подземных вод от истощения и загрязнения, охрану атмосферного воздуха от загрязнений, отходы производства, образующиеся в период строительства, мероприятия по защите от шума в период строительства, мероприятия по охране окружающей среды в процессе строительства.

Диплом №5029 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная культурная тематика: реконструкция здания филармонии — престижный объект для защиты диплома.
• Сложная инженерная задача: усиление существующих фундаментов, надстройка, пристройка сценической коробки, балкон для зрителей.
• Полная комплектация: 24 листа графической части AutoCAD, запискуа 155 листов MS Word — объём соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: металлический каркас, свайные фундаменты, монолитные плиты, профилированный настил, металлические фермы — расчёт и конструирование всех основных элементов.
• Детальные технико-экономические показатели: сравнение показателей до и после реконструкции, увеличение вместимости зала с 530 до 804 мест.

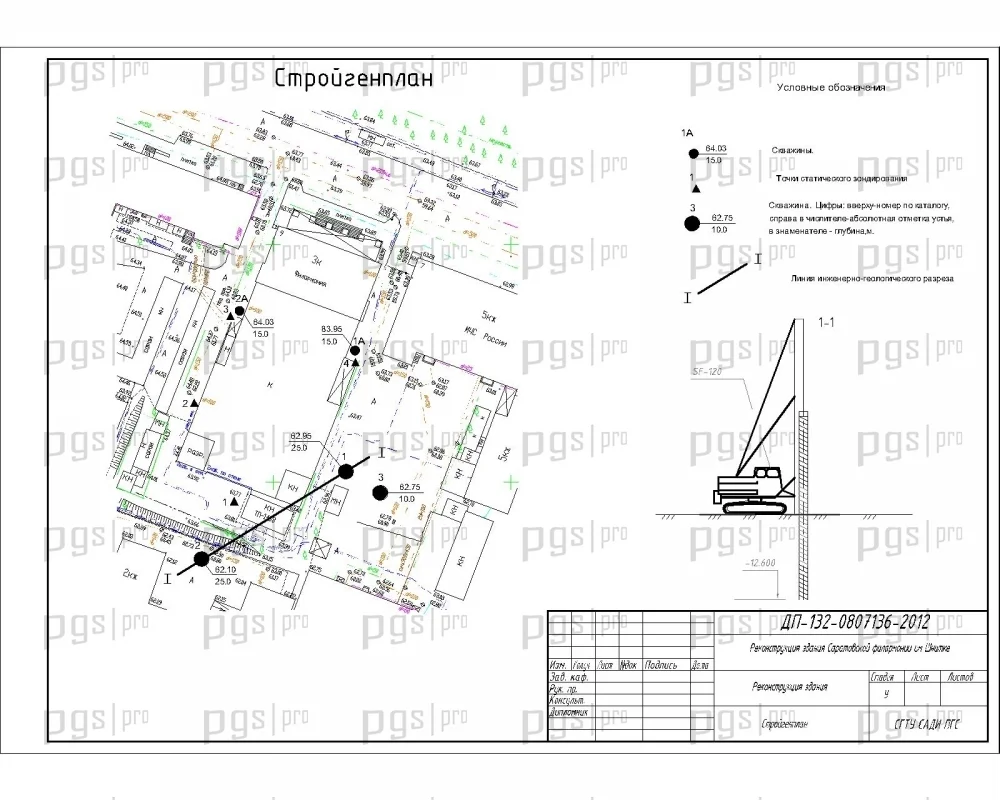

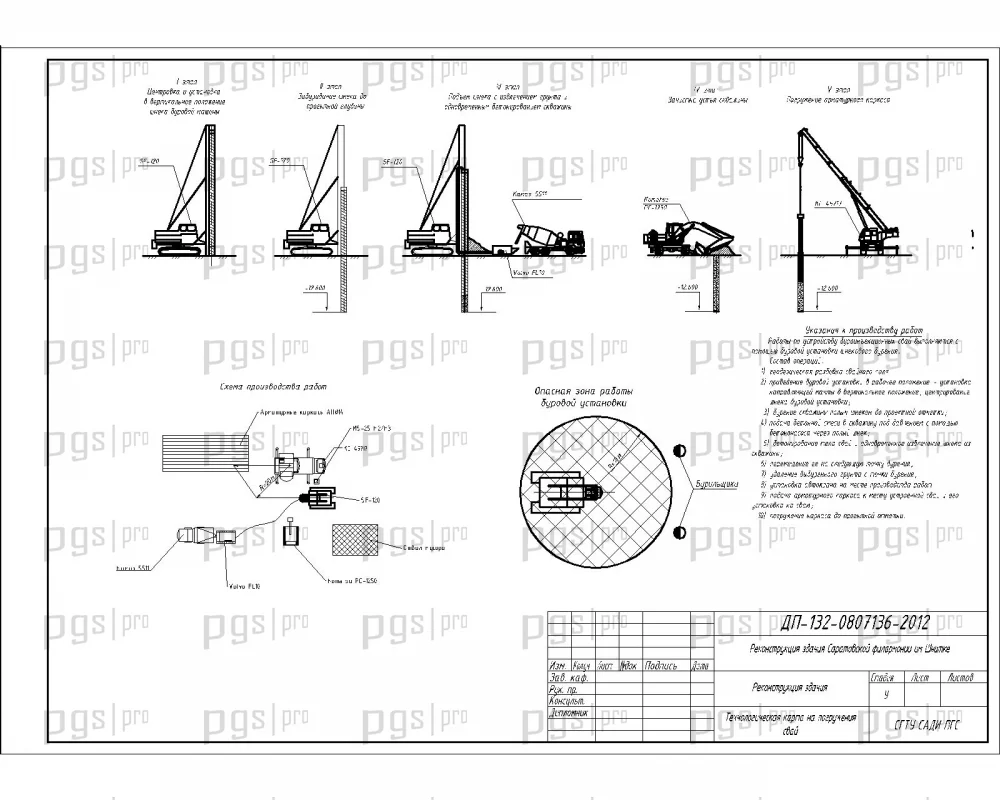

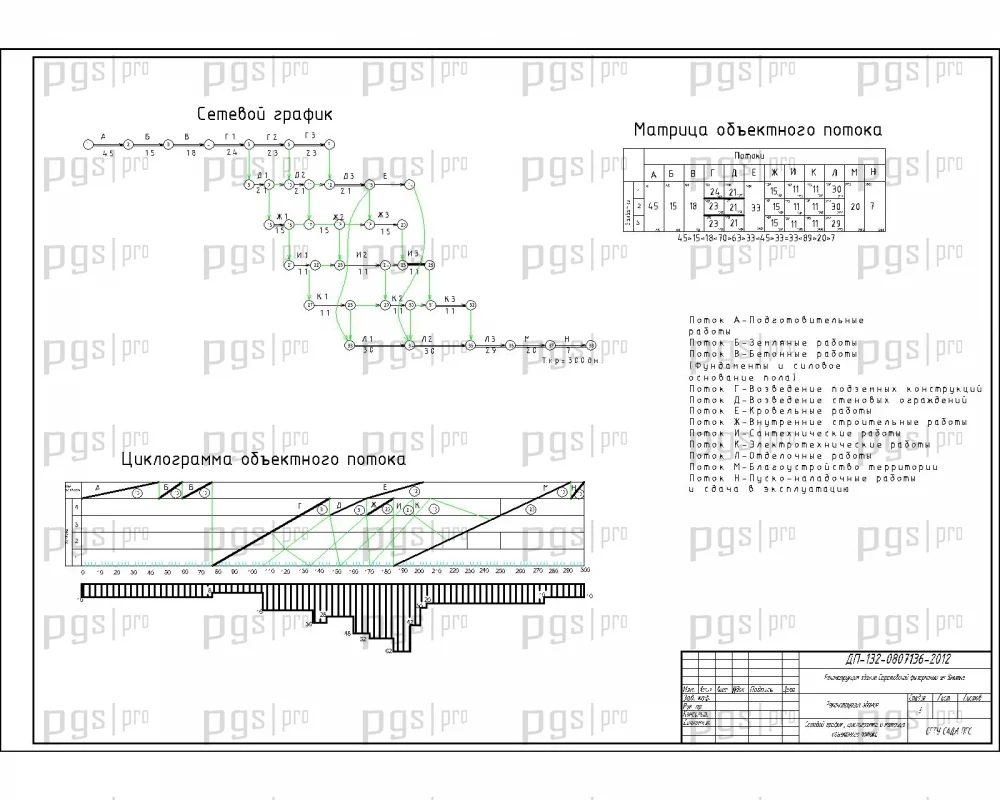

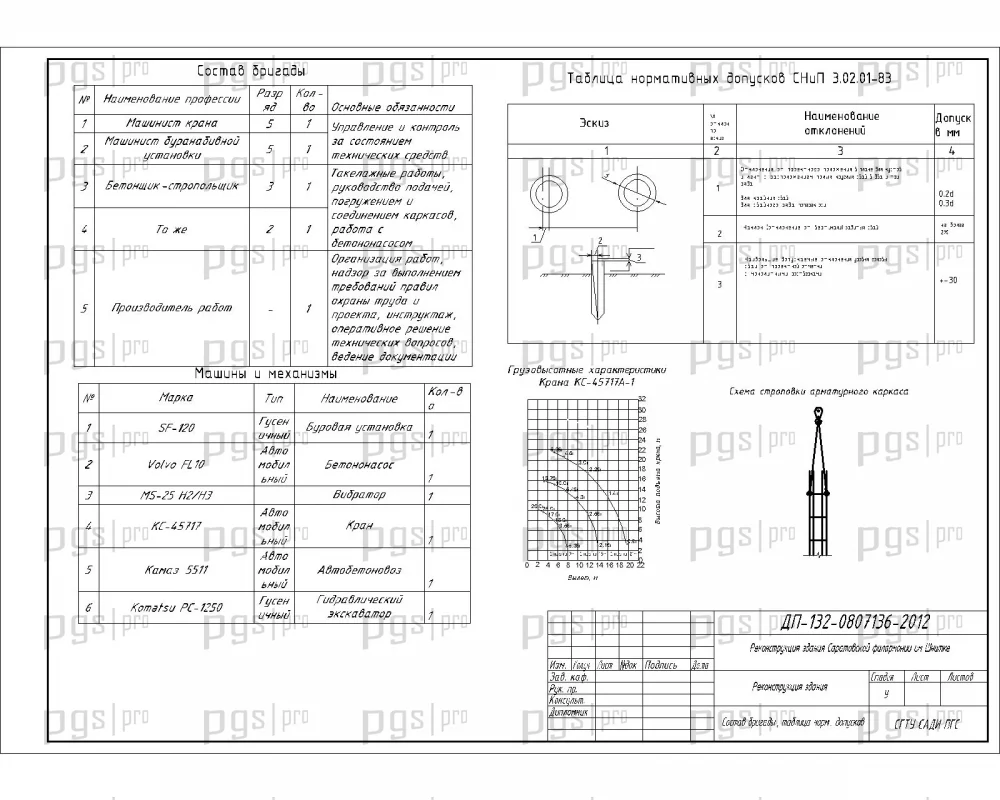

• Практическая направленность: технологическая карта на погружение сваи, сетевой график, циклограмма, строительный генплан, сравнение вариантов свайного фундамента.
• Комплексный подход: разделы по охране труда, безопасности строительства, экологии, маркетинговые исследования, сметы.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает расчётно-конструктивный раздел с расчётом ферм, свай, ростверков, простенка.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №5029 по доступной цене — 4 500 рублей.
