Дипломный проект №5030 «Реконструкция здания ДК в г. Саратов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объектом проектирования является существующее здание дома культуры «Рубин», построенное в начале 80-х годов XX века, подлежащее реконструкции с переоборудованием в офисно-развлекательный центр. Проект включает архитектурно-строительный раздел, расчетно-конструктивный раздел, технологическую и организационную части, а также разделы по экономике, экологической экспертизе и безопасности технологического процесса. Данный ПГС дипломный проект подходит студентам строительных специальностей, изучающим вопросы реконструкции общественных зданий и проектирования монолитных железобетонных конструкций.

Объектом проектирования является реконструируемое здание дома культуры «Рубин», расположенное по ул. Высокой 12 «а» в г. Саратов. Здание было построено в начале 80-х годов XX века, дата начала функционирования — 01.05.1982 г. Изначально данное здание несло функцию дома культуры, но после реконструкции предполагается перепрофилировать его в офисно-развлекательный центр. Реконструкция ДК «Рубин» выполнена из монолитных колонн и монолитного перекрытия. Здание в плане имеет форму, близкую к прямоугольнику.

Технико-экономические показатели: общая площадь здания — 13160,6 м², площадь застройки — 4563,5 м², полезная площадь здания — 10941,15 м², общий строительный объем — 63042,6 м³, в том числе ниже отм. 0,000 — 20535,8 м². Этажность здания — 4 надземных и один цокольный этаж. Данный шаблон проекта разработан для комплексной реконструкции общественного здания с полной заменой несущих конструкций на монолитный железобетонный каркас. Если вы ищете, где купить проект или скачать проект по направлению реконструкции общественных зданий — диплом №5030 предлагает оптимальное соотношение цены и качества.

Данный дипломная работа подходит студентам строительных специальностей, изучающим вопросы реконструкции, проектирования монолитных железобетонных конструкций и технологии строительного производства. Проект выполнен с учетом климатических условий Саратовской области (климатический район — III В, зона влажности — нормальная) и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

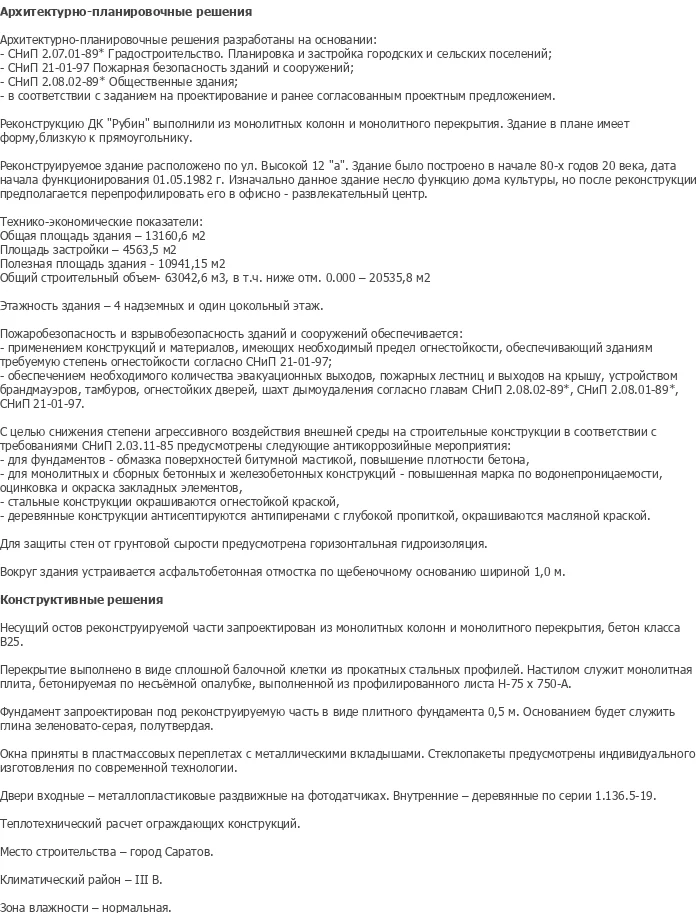

Архитектурно-планировочные решения разработаны на основании СНиП 2.07.01-89 «Градостроительство. Планировка и застройка городских и сельских поселений», СНиП 21-01-97 «Пожарная безопасность зданий и сооружений», СНиП 2.08.02-89 «Общественные здания» и в соответствии с заданием на проектирование и ранее согласованным проектным предложением. Планировочная структура здания базируется на функциональном зонировании помещений с учетом нового назначения — офисно-развлекательного центра.

Проектом предусмотрены следующие функциональные зоны:

• Офисные помещения: кабинеты, open-space зоны, переговорные комнаты.
• Развлекательные зоны: кинозалы, игровые площадки, кафе и рестораны.
• Торговые помещения: магазины, бутики, витрины.
• Вспомогательные помещения: санузлы, гардеробные, технические помещения.

Окна запроектированы в пластмассовых переплетах с металлическими вкладышами. Стеклопакеты предусмотрены индивидуального изготовления по современной технологии. Двери входные — металлопластиковые раздвижные на фотодатчиках. Внутренние двери — деревянные по серии 1.136.5-19. Вокруг здания устраивается асфальтобетонная отмостка по щебеночному основанию шириной 1,0 м. Для защиты стен от грунтовой сырости предусмотрена горизонтальная гидроизоляция.

Несущий остов реконструируемой части запроектирован из монолитных колонн и монолитного перекрытия, бетон класса B25. Перекрытие выполнено в виде сплошной балочной клетки из прокатных стальных профилей. Настилом служит монолитная плита, бетонируемая по несъемной опалубке, выполненной из профилированного листа Н-75 х 750-А. Фундамент запроектирован под реконструируемую часть в виде плитного фундамента толщиной 0,5 м. Основанием будет служить глина желтовато-серая, полутвердая.

Расчетно-конструктивный раздел включает сбор нагрузок, расчет плиты перекрытия, расчет фундаментной плиты, расчет колонн. Конструирование выполнено с учетом требований прочности, жесткости и трещиностойкости железобетонных элементов. Несущие колонны запроектированы монолитными железобетонными сечением по расчету. Фундаментная плита армирована сетками и стержневой арматурой с учетом изгибающих моментов и поперечных сил.

Для снижения степени агрессивного воздействия внешней среды на строительные конструкции в соответствии с требованиями СНиП 2.03.11-85 предусмотрены следующие антикоррозийные мероприятия: для фундаментов — обмазка поверхностей битумной мастикой, повышение плотности бетона; для монолитных и сборных бетонных и железобетонных конструкций — повышенная марка по водонепроницаемости, оштукатурка и окраска закладных элементов; для стальных конструкций — окрашивание огнестойкой краской; деревянные конструкции антисептируются антипиренами с глубокой пропиткой, окрашиваются масляной краской. Пожаробезопасность и взрывобезопасность зданий и сооружений обеспечивается применением конструкций и материалов, имеющих необходимый предел огнестойкости, обеспечением необходимого количества эвакуационных выходов, пожарных лестниц и выходов на крышу, устройством брандмауэров, тамбуров, огнестойких дверей, шахт дымоудаления.

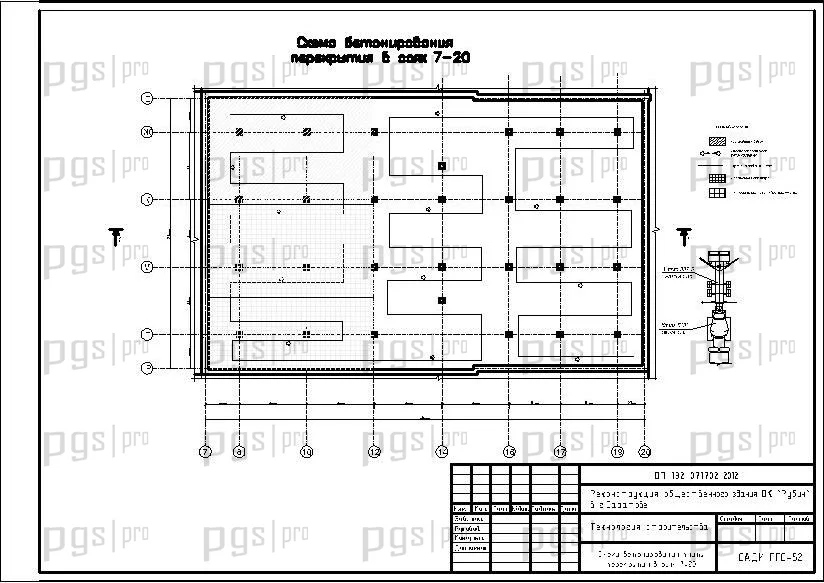

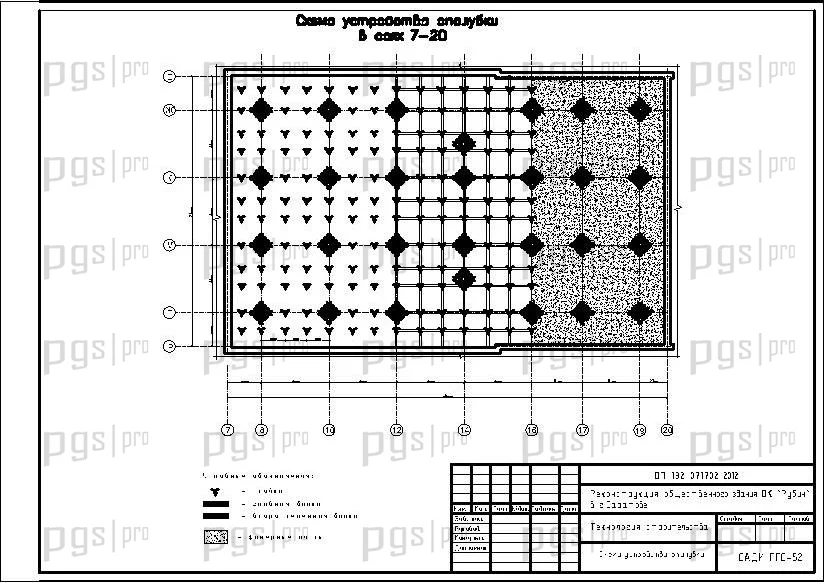

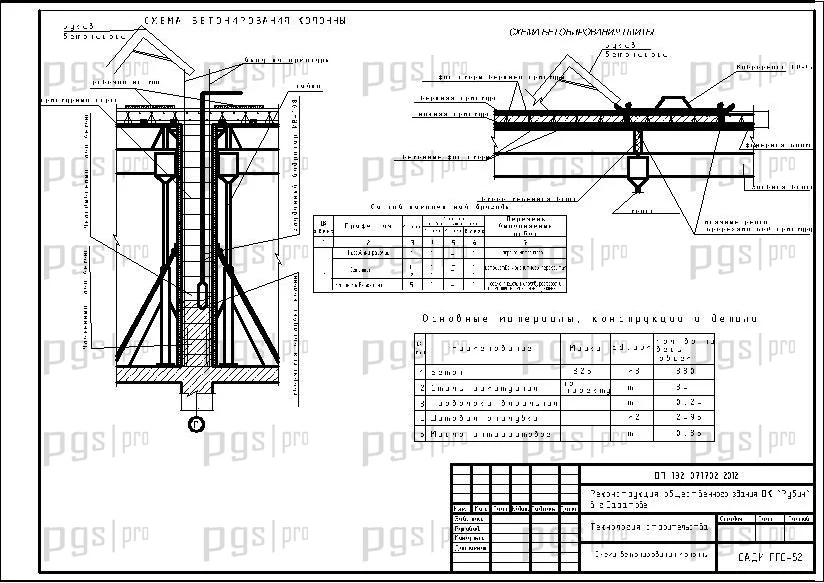

Технологическая карта на устройство монолитного каркаса включает объемы работ, способы производства, комплектацию машин и механизмов (бетононасос, автокран, вибраторы), трудовые затраты, требования к качеству и приемке работ, ведомость объемов строительно-монтажных работ, калькуляцию затрат труда, машинного времени и заработной платы, материально-технические ресурсы. Монолитный каркас возводится с применением несъемной опалубки из профилированного листа Н-75 х 750-А.

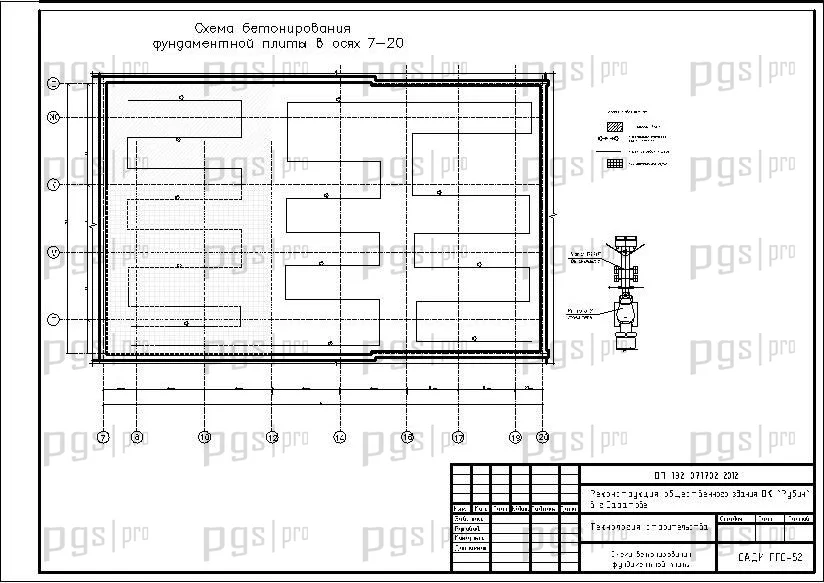

Технологическая карта на устройство монолитного фундамента содержит технологию подготовки основания, устройства плитного фундамента толщиной 0,5 м, армирования, бетонирования, контроль качества, технико-экономические показатели, мероприятия по охране труда и технике безопасности.

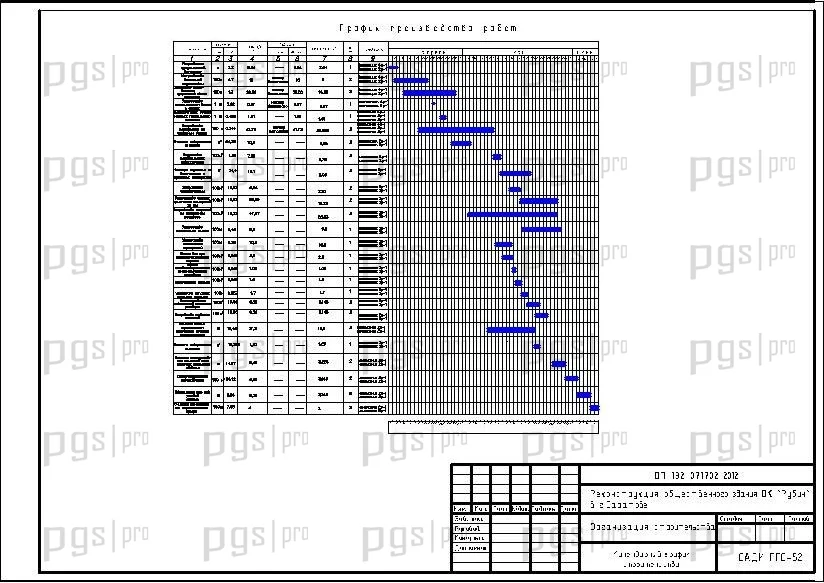

Календарный график строительства составлен с учетом технологической последовательности работ при реконструкции: демонтаж существующих конструкций, подготовка основания, устройство плитного фундамента, возведение монолитного каркаса, монтаж перекрытий, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства.

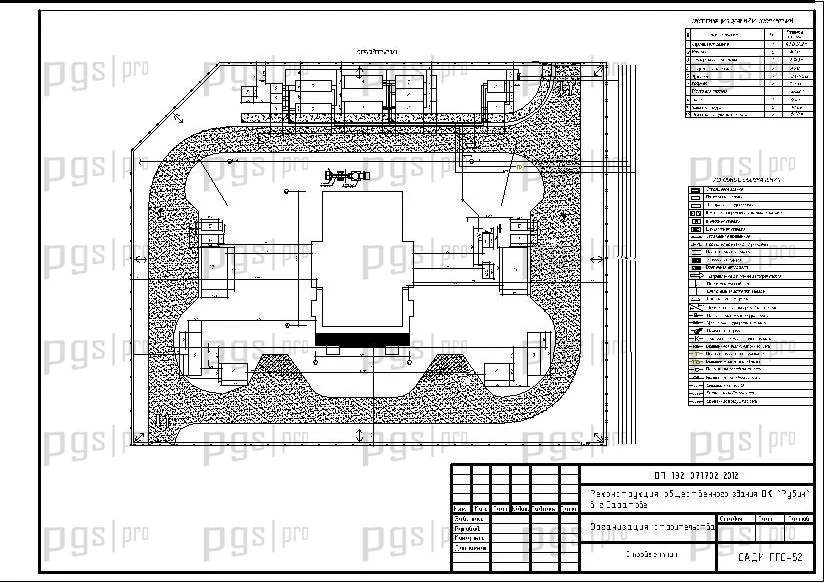

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, временное водоснабжение и электроснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Маркетинговые исследования включают анализ рынка офисно-развлекательных центров, оценку конкурентной среды, прогнозирование спроса на арендные площади, обоснование инвестиционной привлекательности проекта. Экологическая экспертиза содержит оценку воздействия реконструкции на окружающую среду, мероприятия по защите от загрязнения сточных вод, обоснование и расчет количества образования отходов, мероприятия по использованию плодородного слоя почвы и рекультивации нарушенных земель.

Диплом №5030 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: реконструкция общественных зданий с изменением функционального назначения — востребованное направление в современном строительстве.
• Монолитный железобетонный каркас: проектирование и расчет монолитных колонн, перекрытий и плитного фундамента — сложный инженерный объект.
• Несъемная опалубка: применение профилированного листа Н-75 х 750-А в качестве несъемной опалубки — современное технологическое решение.
• Полная комплектация: 112 листов MS Word пояснительной записки и 21 лист графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: плитный фундамент, монолитные колонны, балочная клетка из стальных профилей, монолитная плита перекрытия — расчет и конструирование всех основных элементов.
• Расширенный состав ПЗ: маркетинговые исследования, экологическая экспертиза, безопасность технологического процесса — дополнительные разделы повышающие ценность проекта.
• Практическая направленность: две технологические карты, календарный график, строительный генплан, технико-экономические показатели, сметные расчеты.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №5030 по доступной цене — 5 000 рублей.
