Дипломный проект №1062 «Музей мототехники в г. Ирбит» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий культурно-просветительского назначения и предназначен для размещения музейной экспозиции мототехники, административных и вспомогательных помещений. Проект выполнен с учетом климатических условий Свердловской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что позволяет эффективно подготовиться к защите.

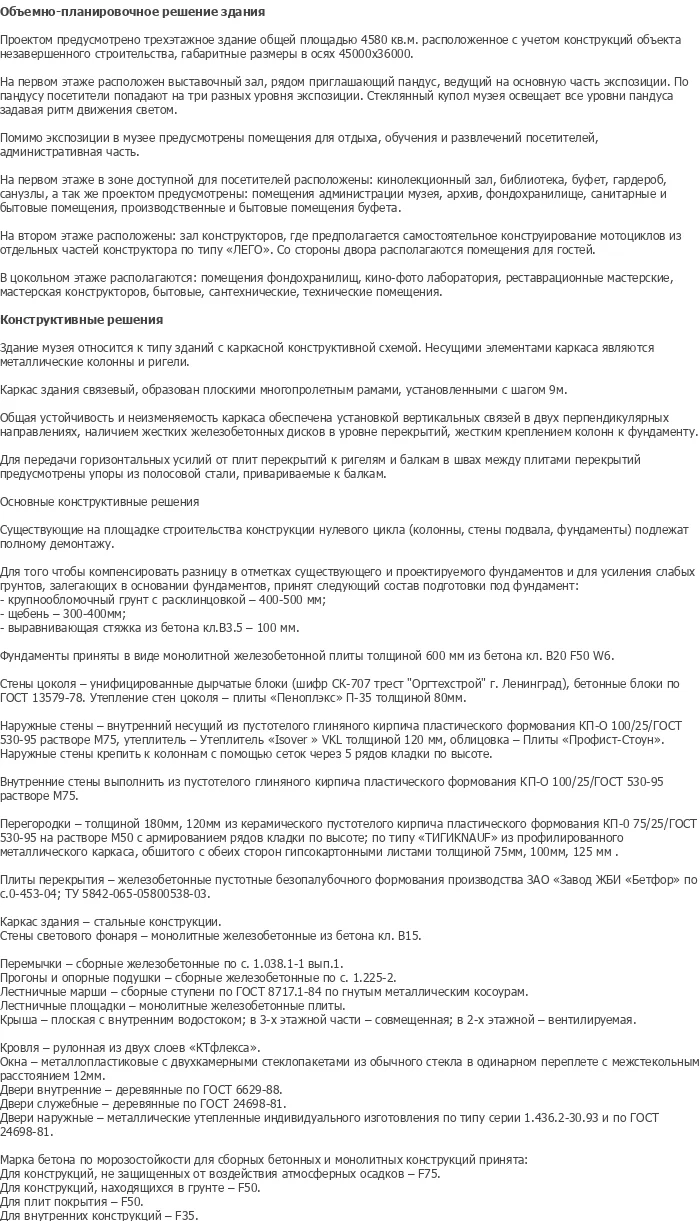

Проектируемый объект — трёхэтажное общественное здание музейно-выставочного назначения для размещения экспозиции мототехники в городе Ирбит Свердловской области. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и эстетике общественных зданий. Общая площадь здания составляет 4580 кв.м., габаритные размеры в осях — 45,0 × 36,0 м. Здание имеет каркасную конструктивную схему с шагом колонн 9 м, что обеспечивает гибкость планировочных решений и возможность свободной зонировки экспозиционных пространств.

Архитектурный облик формируется современным фасадом с большими остеклёнными поверхностями, контрастной цветовой гаммой и световым фонарём на кровле, обеспечивающим естественное освещение центральных экспозиционных залов. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1062 предлагает оптимальное соотношение цены и качества.

Функциональные связи в здании решены поэтажно с четким зонированием экспозиционной, административной и вспомогательной функций. В основу планировочной структуры музея положен принцип функционального зонирования помещений с размещением их на различных уровнях.

Первый этаж: вестибюль, гардероб, кассы, экспозиционные залы, административные помещения, буфет, санитарные узлы, технические помещения. На первом этаже размещаются основные входные группы и зоны приёма посетителей.

Второй этаж: экспозиционные залы, помещения для отдыха посетителей, административные помещения, санитарные узлы. Верхние уровни обеспечивают логическое продолжение экспозиционного маршрута.

Третий этаж: экспозиционные залы, мастерские, реставрационные мастерские, служебные помещения, технические помещения. Наличие мастерских позволяет организовать полный цикл работы с экспонатами.

Здание имеет плоскую кровлю с внутренним водостоком. В трёхэтажной части кровля совмещённая, в двухэтажной — вентилируемая. Световой фонарь на кровле обеспечивает естественное верхнее освещение центральных залов. Окна металлопластиковые с двухкамерными стеклопакетами. Внутренняя отделка предусматривает использование современных материалов, соответствующих музейному назначению.

Фундамент: монолитная железобетонная плита толщиной 600 мм из бетона класса В20 F50 W6. Подготовка под фундамент включает крупнообломочный грунт с распиловкой 400–500 мм, щебень 300–400 мм и выравнивающую стяжку из бетона кл.В3,5 толщиной 100 мм.

Наружные стены: многослойная конструкция из пустотелого глиняного кирпича КП-О 100/25/ГОСТ 530-95 на растворе М75, утеплителя «Isover» × VKL толщиной 120 мм и облицовки плитами «Профист-Стоун». Наружные стены крепятся к колоннам с помощью сеток через 5 рядов кладки по высоте.

Внутренние стены: пустотелый глиняный кирпич КП-О 100/25/ГОСТ 530-95 на цементно-песчаном растворе М75.

Перекрытия: железобетонные пустотные безопалубного формования производства ЗАО «Завод ЖБИ «Бетфор» по серии 0-453-04. Перемычки — сборные железобетонные по с. 1.038.1-1 вып.1. Прогоны и опорные подушки — сборные железобетонные по с. 1.225-2.

Каркас: стальные колонны и ригели, образующие плоскими многопролётными рамами с шагом 9 м. Общая устойчивость и несимметричность каркаса обеспечена установкой вертикальных связей в двух перпендикулярных направлениях, наличием жёстких железобетонных дисков в уровне перекрытий, жёстким креплением колонн к фундаменту. Для передачи горизонтальных усилий от плит перекрытий к ригелям и балкам предусмотрены упоры из полосовой стали.

Кровля: плоская с внутренним водостоком. В трёхэтажной части здания кровля совмещённая, в двухэтажной — вентилируемая. Покрытие — рулонное из двух слоёв «КТФлекс». Стены светового фонаря выполнены монолитными железобетонными из бетона кл. В15.

Лестницы: лестничные марши — сборные ступени по ГОСТ 8717.1-84 по гнутым металлическим косоурам, лестничные площадки — монолитные железобетонные.

Перегородки: толщиной 180 мм и 120 мм из керамического пустотелого кирпича КП-О 75/25/ГОСТ 530-95 на растворе М50; каркасные из профилированного металлического каркаса, обшитого с обеих сторон гипсокартонными листами толщиной 75 мм, 100 мм, 125 мм.

Окна и двери: окна — металлопластиковые с двухкамерными стеклопакетами из обычного стекла в одинарном переплёте с межстекольным расстоянием 12 мм; двери внутренние — деревянные по ГОСТ 6629-88; двери служебные — деревянные по ГОСТ 24698-81; двери наружные — металлические утеплённые индивидуального изготовления.

Технологическая карта на возведение кирпичных стен типового этажа здания включает объёмы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности при выполнении кладочных работ.

Технологическая карта на монтаж сборных железобетонных конструкций междуводового каркаса содержит технологию установки колонн в стаканы фундаментов, монтажа ригелей, диафрагм жёсткости, плит перекрытия, требования к качеству и приёмке работ.

Календарный план и сетевой график составлены с учетом сезонности и технологических пауз. Применяются для оптимизации критического пути строительства и рационального использования ресурсов.

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчёт персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Сравнение вариантов включает технико-экономический анализ альтернативных конструктивных и архитектурных решений с расчётом показателей по каждому варианту.

Технико-экономические показатели содержат сметную стоимость объекта, строительных работ, выработку на одного рабочего, строительный объём здания, сметную стоимость 1 м² общей площади, нормативную и фактическую продолжительность строительства, коэффициент использования основных фондов, себестоимость 1 м² жилой площади.

Диплом №1062 выделяется среди аналогичных работ по ПГС следующими характеристиками:

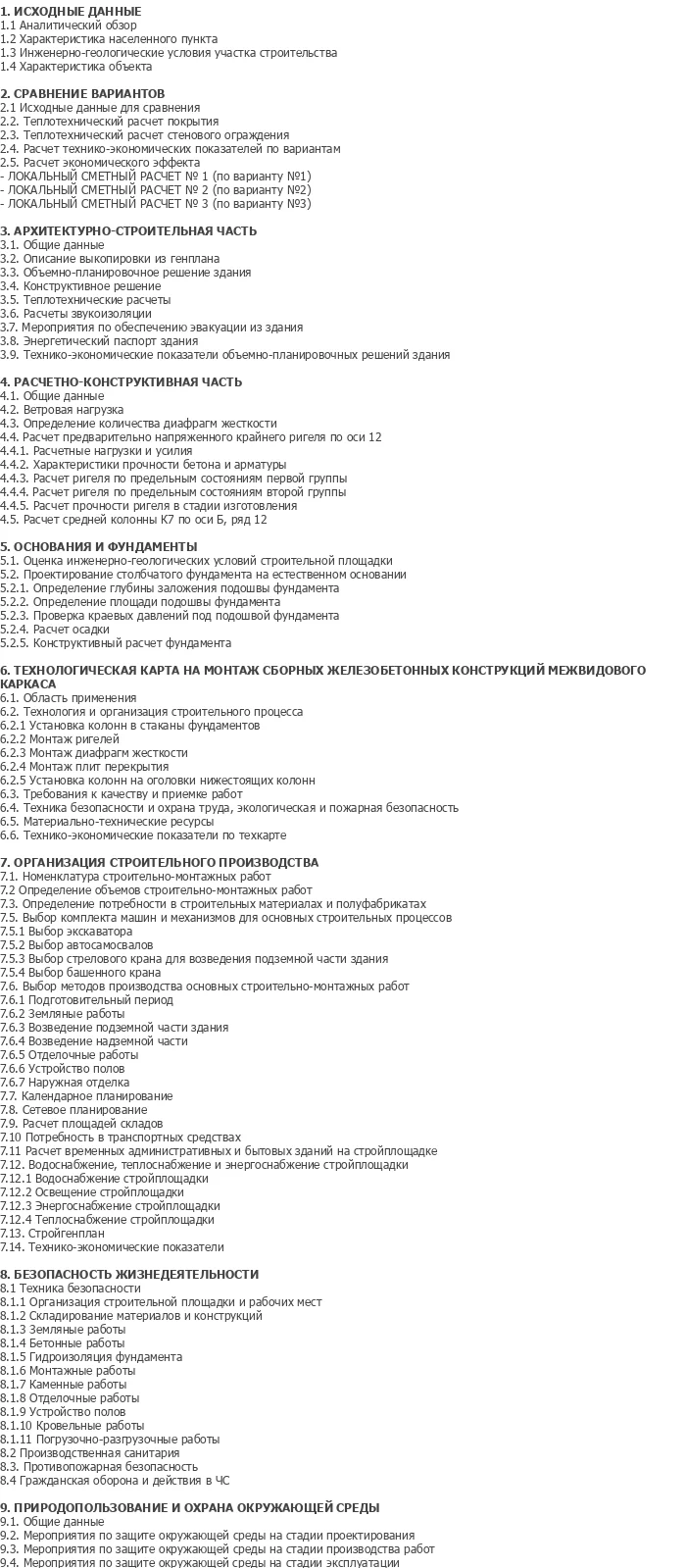

• Полная комплектация: 163 листа пояснительной записки и 10 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Современный архитектурный облик: трёхэтажное общественное здание с большими остеклёнными поверхностями и световым фонарём — актуальный объект для защиты.
• Разнообразие конструкций: монолитная фундаментная плита, стальной каркас, кирпичные стены с многослойной конструкцией, железобетонные пустотные перекрытия, плоская рулонная кровля.
• Практическая направленность: технологические карты, календарный план, сетевой график, строительный генплан, сравнение вариантов, технико-экономические показатели.
• Уникальная тематика: проектирование музея мототехники — редкая и интересная тема для дипломной работы.
• Гибкость планировки: каркасная конструктивная схема с шагом 9 м обеспечивает свободную зонировку экспозиционных пространств.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, безопасности жизнедеятельности и охране окружающей среды.
• Доступная стоимость: купить проект №1062 можно по цене 5 000 рублей.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №1062 по доступной цене.
