Дипломный проект №1001 «Торговый центр в г. Ухта» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий и предназначен для организации торговой деятельности в условиях г. Ухта. ПГС дипломный проект выполнен с учетом климатических условий северного региона и может быть адаптирован под любой город России путем пересчета теплотехнического раздела. Проект включает полный комплект пояснительной записки и графической части, что делает его удобным шаблоном проекта для студентов, ищущих, где купить проект или скачать проект по направлению ПГС.

Проектируемый объект — трехэтажный торговый центр с подвалом и плоской эксплуатируемой кровлей, расположенный в г. Ухта. Данный готовый диплом ПГС разработан для студентов кафедры «железобетонные конструкции», поскольку основные несущие элементы каркаса (колонны и ригели) выполнены из железобетона. Здание предназначено для размещения торговых залов, складских, технических и административных помещений. Общая высота здания составляет 17 м, габаритные размеры в осях — 48 × 27 м. Конструктивная схема реализована по принципу полного каркаса, что обеспечивает свободу планировочных решений и высокую несущую способность конструкций.

Особенностью объекта является сезонно эксплуатируемая кровля, а также наличие подвала, в котором размещаются технические помещения и подсобные зоны. Проект отлично подходит в качестве шаблона проекта для защиты по направлению ПГС, так как охватывает полный цикл проектирования общественного здания: от архитектурно-планировочных решений до организации строительного производства. Вы можете скачать проект или купить проект №1001 на pgsdiplom.pro по доступной цене.

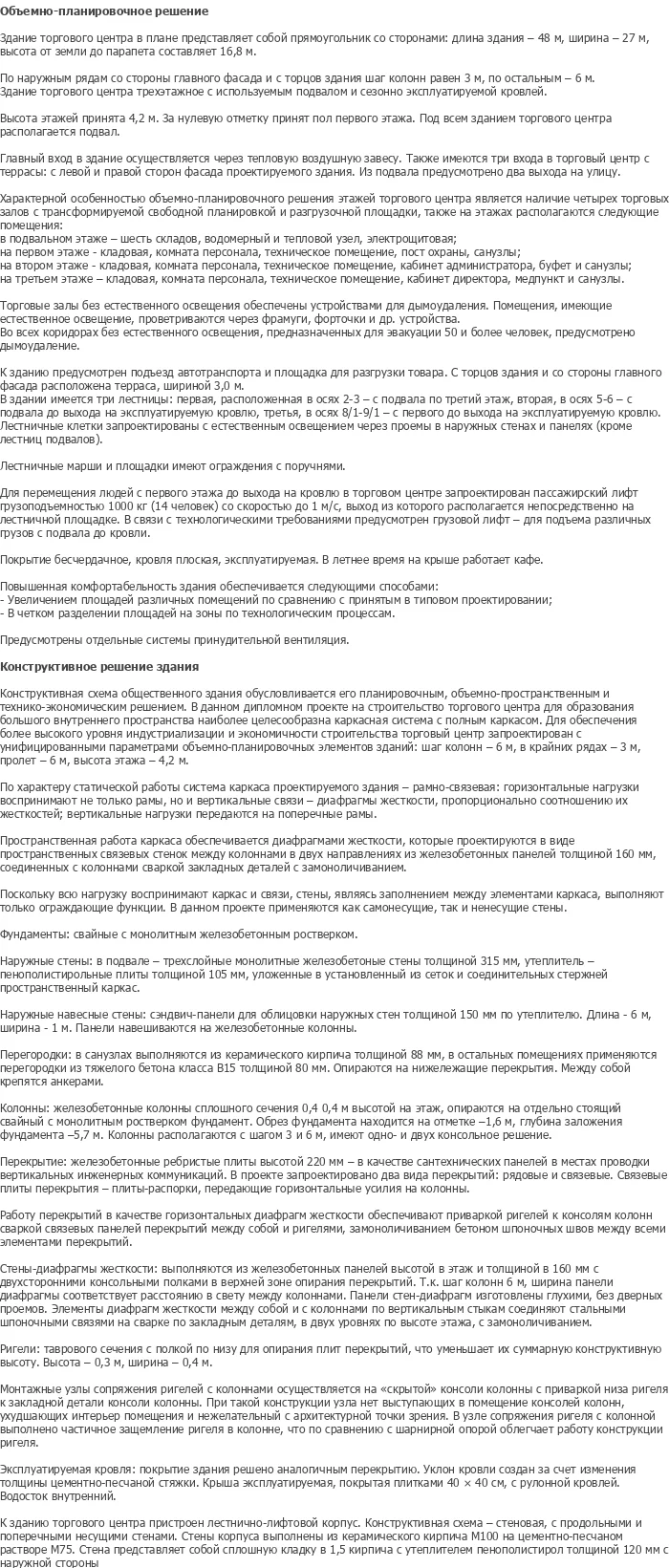

Здание торгового центра в плане представляет собой прямоугольник с длиной 48 м и шириной 27 м. Высота от земли до парапета составляет 16,8 м. По наружным рядам со стороны главного фасада и с торцов здания шаг колонн равен 3 м, по остальным — 6 м. Высота этажей принята 4,2 м. За нулевую отметку принят пол первого этажа. Под всем зданием располагается подвал.

Главный вход в здание осуществляется через тепловую воздушную завесу. Также имеются три входа в торговый центр с террас: с левой и правой сторон фасада проектируемого здания. Из подвала предусмотрено два выхода на улицу. Характерной особенностью объемно-планировочного решения этажей является наличие четырех торговых залов с трансформируемой свободной планировкой и разгрузочной площадкой. На этажах располагаются следующие помещения:

• в подвальном этаже — щитовая, водомерный и тепловой узлы, электрощитовая;
• на первом этаже — кладовая, комната персонала, техническое помещение, пост охраны, санузлы;
• на втором этаже — кладовая, комната персонала, техническое помещение, кабинет администратора, буфет и санузлы;
• на третьем этаже — кладовая, комната персонала, техническое помещение, кабинет директора, медпункт и санузлы.

Торговые залы без естественного освещения обеспечены устройствами для дымоудаления. Помещения, имеющие естественное освещение, проветриваются через фрамуги, форточки и др. устройства. В лестничных коридорах без естественного освещения, предназначенных для эвакуации 50 и более человек, предусмотрено освещение. К зданию предусмотрен подъезд автотранспорта и площадка для разгрузки товара. С торцов здания и со стороны главного фасада расположена терраса шириной 3,0 м. В здании имеется три лестницы: первая, расположенная в осях 2–3 с подвала по третий этаж, вторая, в осях 5–6 — с подвала до выхода на эксплуатируемую кровлю, третья, в осях 8/1–9/1 — с первого до выхода на эксплуатируемую кровлю. Лестничные клетки запроектированы с естественным освещением через проемы в наружных стенах и панелях. Для перемещения людей с первого этажа до выхода на кровлю в торговом центре запроектирован пассажирский лифт грузоподъемностью 1000 кг (14 человек) со скоростью до 1 м/с. Предусмотрен грузовой лифт для подъема различных грузов с подвала до кровли.

Конструктивная схема общественного здания обусловлена его планировочным, объемно-пространственным и технико-экономическим решением. В данном дипломном проекте на строительство торгового центра каркасная система с полным каркасом запроектирована с унифицированными параметрами объемно-планировочных элементов: шаг колонн — 6 м, в крайних рядах — 3 м, пролет — 6 м, высота этажа — 4,2 м. По характеру статической работы система каркаса проектируемого здания — рамно-связевая: горизонтальные нагрузки воспринимают не только рамы, но и вертикальные связи — диафрагмы жесткости, пропорционально соотношению их жесткостей; вертикальные нагрузки передаются на поперечные рамы.

Пространственная работа каркаса обеспечивается диафрагмами жесткости, которые проектируются в виде пространственных связевых стенок между колоннами в двух направлениях из железобетонных панелей толщиной 160 мм, соединенных с колоннами сваркой закладных деталей с замоноличиванием. Поскольку всю нагрузку воспринимают каркас и связи, стены, являясь заполнением между элементами каркаса, выполняют только ограждающие функции. В данном проекте применяются как самонесущие, так и несущие стены.

Фундаменты — свайные с монолитным железобетонным ростверком. Наружные стены: в подвале — крепление монолитные железобетонные стены толщиной 315 мм, утеплитель — пенополистирольные плиты толщиной 105 мм; наружные навесные стены — сэндвич-панели для облицовки наружных стен толщиной 150 мм по утеплителю, длина — 6 м, ширина — 1 м, навешиваются на железобетонные колонны. Перегородки в санузлах выполняются из керамического кирпича толщиной 88 мм, в остальных помещениях применяются перегородки из тяжелого бетона класса B15 толщиной 80 мм. Колонны — железобетонные колонны сплошного сечения 0,4 × 0,4 м высотой на этаж, опираются на отдельно стоящий свайный с монолитным ростверком фундамент. Перекрытия — железобетонные ребристые плиты высотой 220 мм. Эксплуатируемая кровля: покрытие здания решено аналогичным перекрытию, уклон кровли создан за счет изменения толщины цементно-песчаной стяжки, крыша покрыта плитками 40 × 40 см с рулонной кровлей. Водосток внутренний.

Дипломный проект включает две технологические карты: на наращивание колонн и на монтаж диафрагмы жесткости. Технологическая карта на наращивание колонн содержит объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Технологическая карта на монтаж диафрагмы жесткости включает технологию сборки панелей, сварку закладных деталей, замоноличивание швов и контроль качества выполненных работ.

Календарный план строительства объекта составлен с учетом технологической последовательности возведения каркаса, монтажа ограждающих конструкций и выполнения отделочных работ. Графики отражают динамику численности рабочих, поступление строительных материалов и использование основных строительных машин и механизмов. Строительный генеральный план содержит размещение временных зданий и сооружений, складских площадок, дорог, подъездных путей, сетей водоснабжения и электроснабжения строительной площадки.

Технико-экономические показатели проекта включают сметную стоимость объекта, сметную стоимость строительно-монтажных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади, нормативную и фактическую продолжительность строительства, коэффициент использования основных фондов и себестоимость 1 м² жилой площади. Расчет конструкций выполнен в программном комплексе «Мономах», фундаменты рассчитывались в программах «CalcPile», «Атлант» и «Фундамент».

Диплом №1001 выделяется среди аналогичных работ по ПГС следующими характеристиками:

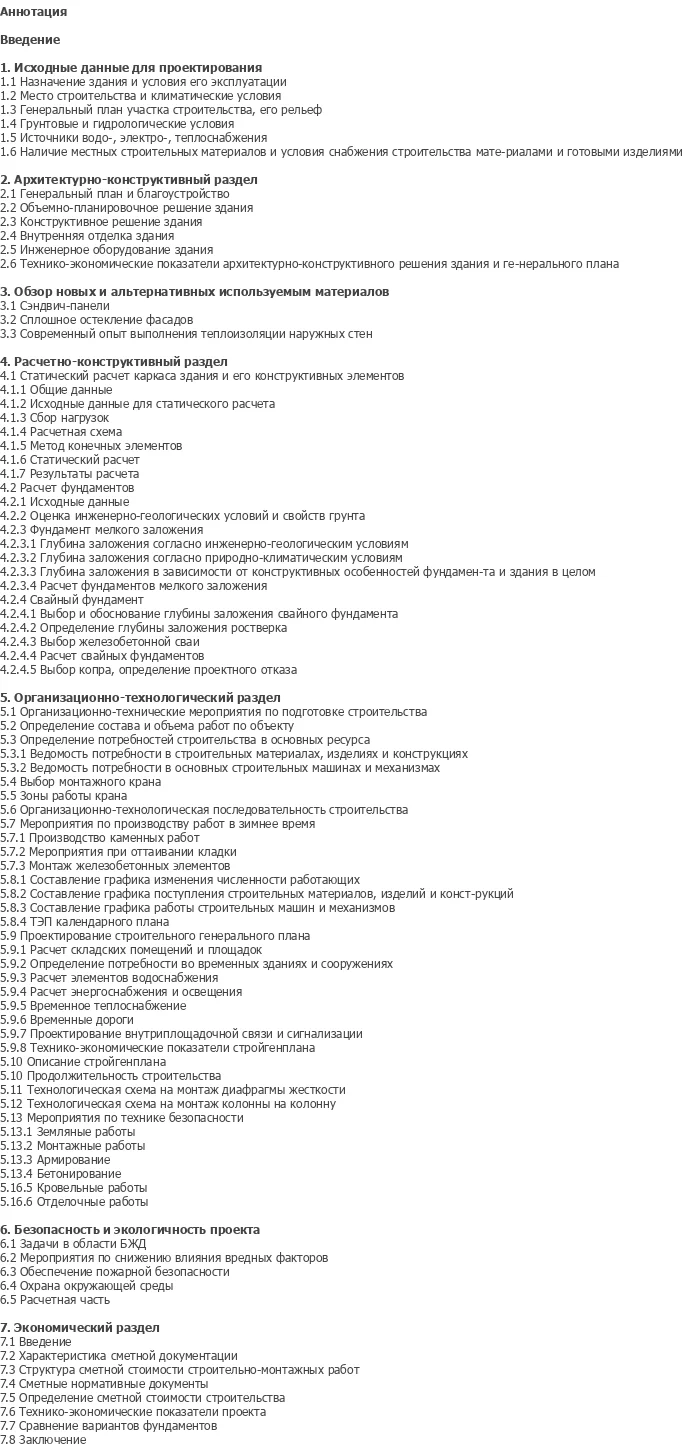

• Полная комплектация: 289 листов пояснительной записки и 10 листов графики AutoCAD — объем значительно превышает средние требования вузовской подготовки.
• Актуальная тематика: торговый центр как типовой объект гражданского строительства — востребованная тема для защиты дипломной работы.
• Железобетонный каркас: расчет и конструирование колонн, ригелей, фундаментов и перекрытий — полный набор расчетных задач по специальности ПГС.
• Современные материалы: применение сэндвич-панелей и монолитных железобетонных конструкций соответствует актуальным тенденциям строительства.
• Программный расчет: использование комплексов «Мономах», «CalcPile», «Атлант» и «Фундамент» — соответствует современным требованиям проектирования.
• Практическая направленность: две технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, окружающей среды, безопасности и экономике.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1001 по доступной цене — 5 000 рублей.
