Дипломный проект №1002 «Торгово-выставочный центр с подземной стоянкой в г. Чебоксары» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории общественных зданий и сооружений I класса капитальности и предназначен для организации торгово-выставочной деятельности с подземным паркингом. Проект выполнен с учетом климатических условий г. Чебоксары и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Если вы ищете, где купить проект или скачать проект по направлению ПГС — данный шаблон проекта предлагает оптимальное соотношение цены и качества.

Проектируемый объект — торгово-выставочный центр с подземной автостоянкой в городе Чебоксары. Данный готовый диплом ПГС предназначен для организации выставочно-торговой деятельности и размещения подземного паркинга. Объект имеет сложную объемно-планировочную композицию, объединяющую надземную и подземную части в единый архитектурный ансамбль. Здание относится к I классу капитальных сооружений, что определяет повышенные требования к прочности, долговечности и пожарной безопасности конструкций.

Торгово-выставочный центр имеет в плане форму окружности диаметром 60 м с двумя круговыми выступами. Высота здания от земли до верха зенитного фонаря составляет 21,8 м. Проект включает развитую инженерную инфраструктуру: лифты, эскалаторы, системы вентиляции и кондиционирования. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий повышенной сложности.

Объект разделен на две функциональные зоны: торгово-выставочный центр и подземный паркинг. Подземная стоянка рассчитана на 34 машины среднего класса и имеет въезд через двухпутную криволинейную рампу. Общая высота подземной части составляет 3 м. Данный шаблон проекта демонстрирует комплексный подход к проектированию многофункциональных общественных сооружений с учетом современных норм доступной среды для маломобильных групп населения.

Функциональное зонирование торгово-выставочного центра решено по трем уровням с четким разделением общественных, технических и вспомогательных зон. Высота первого уровня составляет 4,2 м, второго — 3,6 м. Третий уровень образован внутренним пространством зонтичного купола, в центре которого расположен атриум площадью 826,7 м². Общая высота здания от земли до верха зенитного фонаря — 21,8 м.

На первом уровне (отм. 0.000) размещены входная группа, гардероб, лифтовой узел, выставочный зал площадью 1661,4 м², малый торговый зал, конференц-зал, кафе, кабинеты администрации, комнаты директоров, бухгалтерия, кабинеты юридической и страховой служб, комнаты регистрации, переговоров, касса, прачечная, подсобные и складские помещения. Вход в здание осуществляется через тамбур.

На втором уровне (отм. +4.200) расположены торговые помещения, кинозал, медицинский пункт, кабинеты главного инженера и менеджеров, гардероб, два санузла для посетителей и персонала, венткамера, два эвакуационных выхода. Со второго уровня имеется выход на эксплуатируемую кровлю террасного типа. На третьем уровне (отм. +7.800) размещены ресторан на 100 мест, бар, комната отдыха, механическая кухня, вспомогательные помещения, моечная, приготовительный цех, кладовые, холодильная камера, душевые, электрощитовая. Связь между этажами осуществляется тремя широкими лестницами и лифтами.

Несущая система здания — каркасная. Конструктивная схема предусматривает каркас с перекрестным расположением ригелей. В каркас входят железобетонные круглые колонны, монолитные перекрытия с перекрестным расположением ригелей и конструкция покрытия. Каркас запроектирован по радиально-связевой схеме. Несущими конструкциями являются железобетонные колонны, установленные по окружности здания, шагом 3,0 м и 6,0 м в радиальном направлении. Внутренние колонны расположены в радиусе 30 м от центра здания, несут нагрузку от веса покрытия и временных нагрузок. Диаметр внешних колонн — 1000 мм, внутренних — 500 мм.

Фундаменты под торгово-выставочный центр — свайные, по свайному основанию запроектирован монолитный армированный ростверк. Наружные ограждающие стены выполнены из керамического пустотелого кирпича на цементно-песчаном растворе. Теплоизоляция стен — минеральная вата, гидроизоляция — два слоя рубероида на битумной мастике. Перекрытия кессонного типа, толщина плиты 100 мм, бетон класса B25. Кровля основной части здания — зонтичный монолитный купол, опирающийся на радиальные железобетонные ребра и бортовые элементы.

Покрытие металлического купола выполнено панелями из сотового поликарбоната. Кровля над въездом на подземную стоянку эксплуатируемая, утепленная, с уклоном 5%. Конструкция покрытия включает тротуарную плитку, дренажный слой из гравия, геотекстиль, гидроизоляцию, утеплитель и пароизоляцию. Оконное заполнение — старенные стеклопакеты и витражи индивидуального изготовления. Двери — гражданские двустворчатые и одностворчатые индивидуального изготовления из стеклопластика.

Проект включает две технологические карты: на кирпичную кладку перегородок и на пневмобетонирование оболочки зонтичного купола. Технологическая карта на кирпичную кладку содержит объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Технологическая карта на пневмобетонирование оболочки включает расчет состава пневмобетонной смеси, выбор оборудования, технологию укладки и контроль качества.

Календарный график строительства составлен с учетом сезонности и технологических пауз. В проекте предусмотрен строительный генеральный план, содержащий размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки, мероприятия по охране окружающей среды.

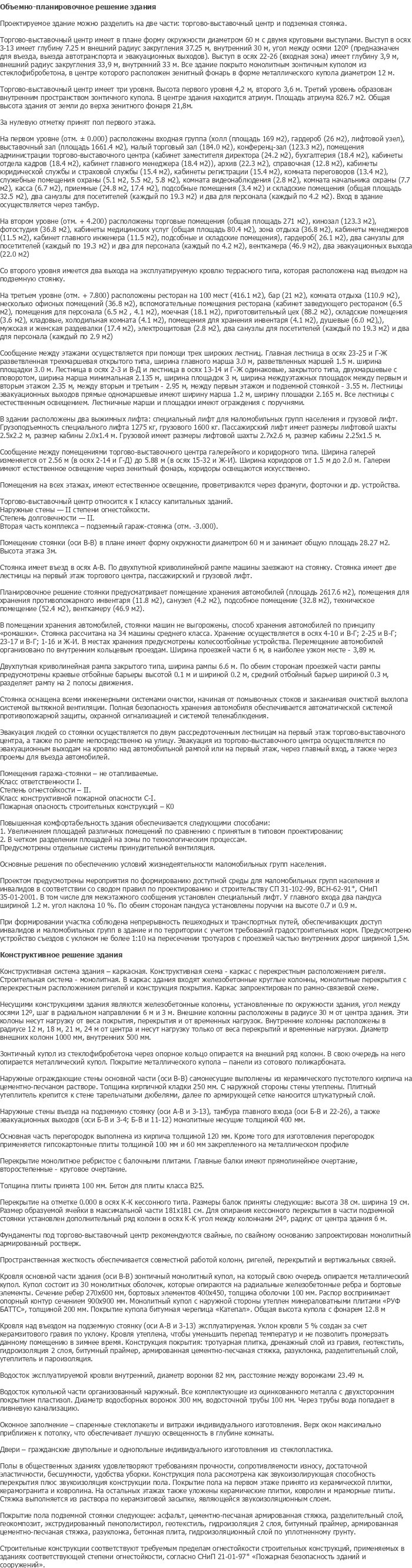

Технико-экономические показатели проекта: сметная стоимость объекта — 2 874 464,2 руб., сметная стоимость строительных работ — 1 039 338,11 руб., выработка на одного рабочего в день — 8626,87 руб., строительный объем здания — 1830 м³, сметная стоимость 1 м² общей площади здания — 14 465,31 руб., нормативная продолжительность строительства — 133 дня, продолжительность строительства — 121 день, коэффициент использования основных фондов — 1,23%, себестоимость 1 м² жилой площади — 12 747,88 руб.

Диплом №1002 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная архитектурная форма: круглое в плане здание диаметром 60 м с зонтичным куполом — редкий объект для дипломного проектирования.
• Сложная конструктивная схема: расчет купола выполнен в программном комплексе «Лира», что демонстрирует владение современными инженерными методами.
• Многофункциональность: объединение торгово-выставочного центра и подземного паркинга в одном здании.

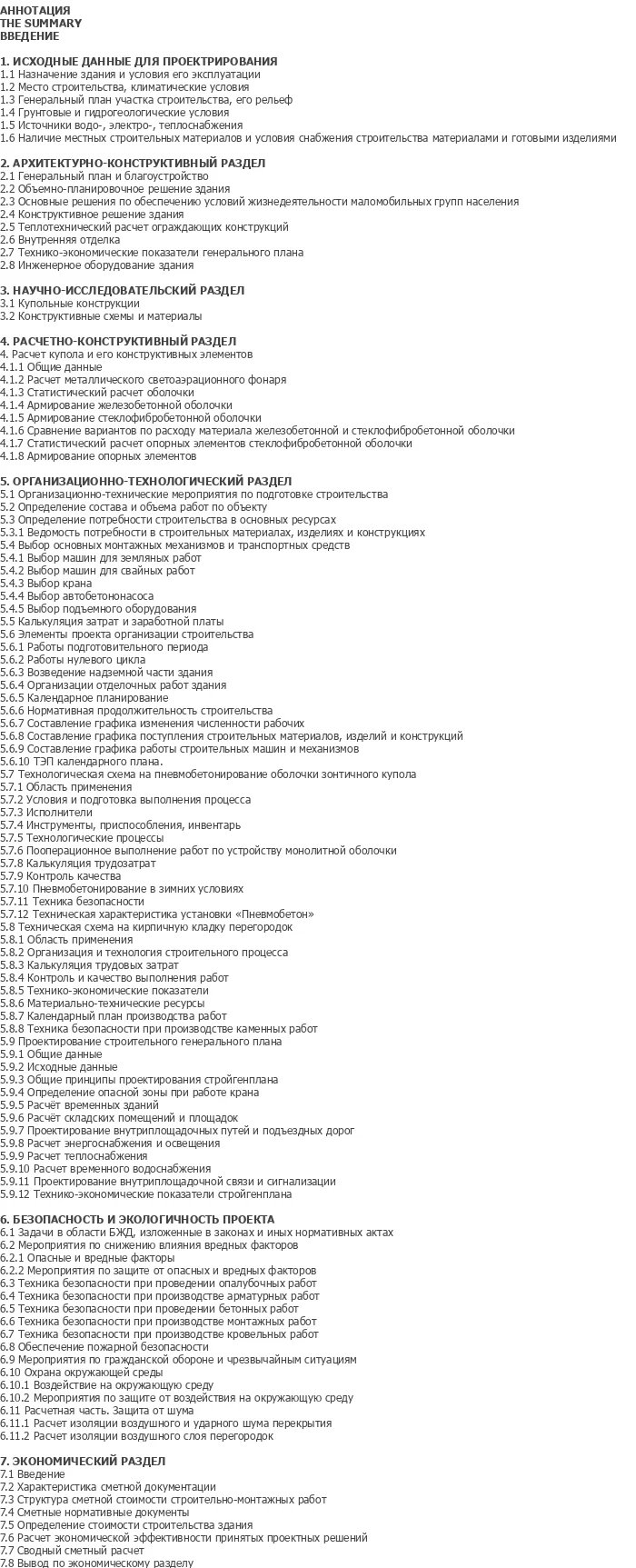

• Полная комплектация: 314 листов пояснительной записки и 14 листов графики AutoCAD — объем значительно превышает стандартные требования вузов.
• Разнообразие расчетов: статический расчет оболочки, армирование железобетонной и стеклопластиковой оболочек, сравнение вариантов по расходу материала.
• Практическая направленность: две технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности и экологичности проекта.
• Доступная цена: стоимость проекта 5 000 рублей — выгодное предложение для полноценного готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1002 по доступной цене.
