1. Специальность: ПГС (Промышленное и гражданское строительство).

2. Тема дипломного проекта: учебно-спортивный центр в городе Ухта.

3. Дополнительные характеристики:Проектируемый объект решен в виде трех различных технологических блоков соединенных в единый объект. В здании предусмотрено подвальное помещение.

4. Конструктивные решения:
- Схема здания: Каркасно несущая система;
- Фундамент: железобетонные, отдельно стоящие, стаканного типа с размером 2,1х2,1 метра с глубиной заложение подошвы 6,2 метра.
- Наружные стены:кирпичные самонесущие
- Кровля: металлическая ферма из стальных составных горячекатаных профилей с волнообразным верхним поясом и зигзаг раскосами.
- Лестница: железобетонных лестничных маршей и площадок.

5. Габаритные размеры здания:
Длина: 119,1 м;
Ширина: 54,75 м;
Высота: 19,44 м.

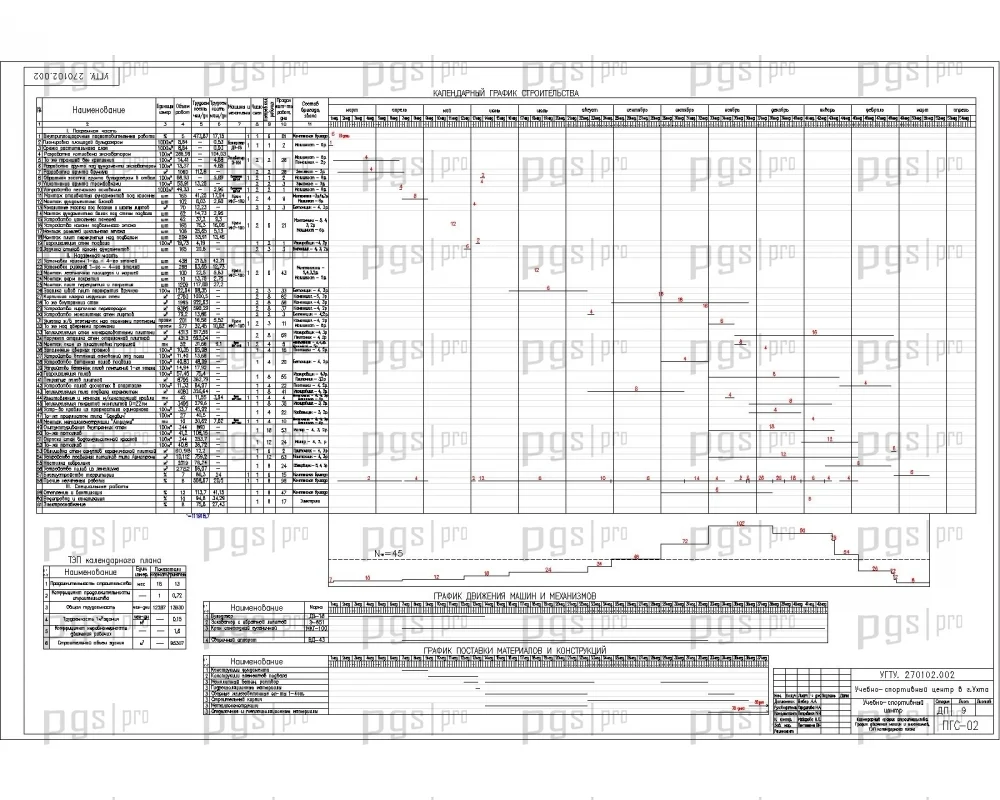

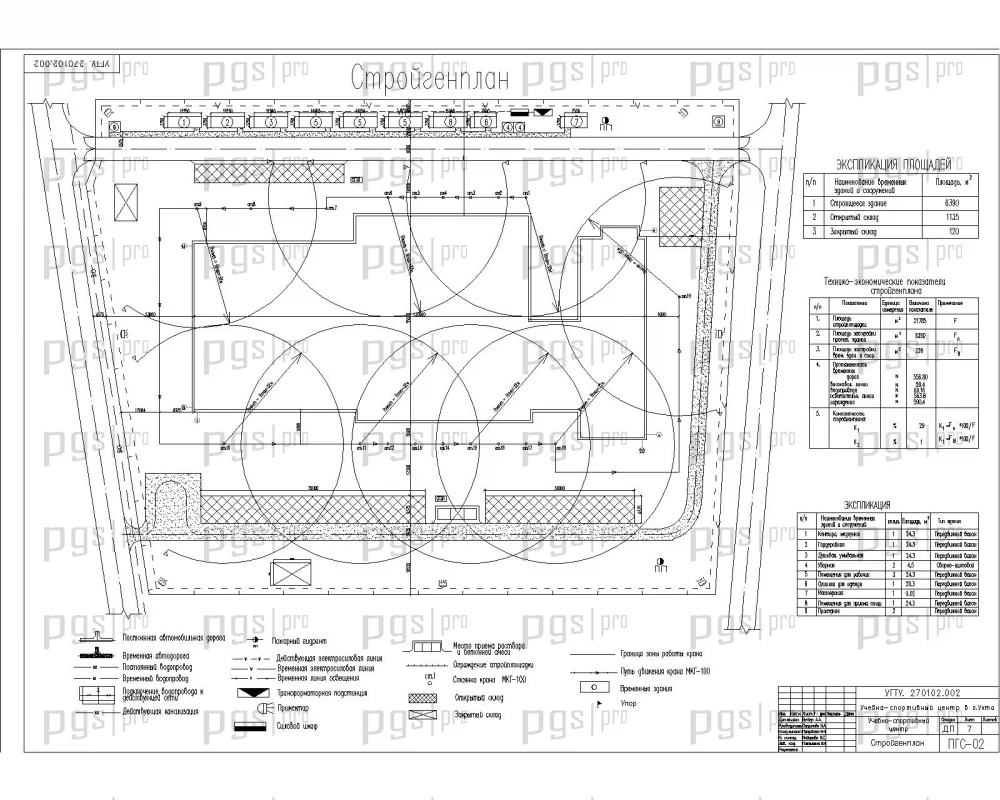

6. Технологические карты на следующие работы:

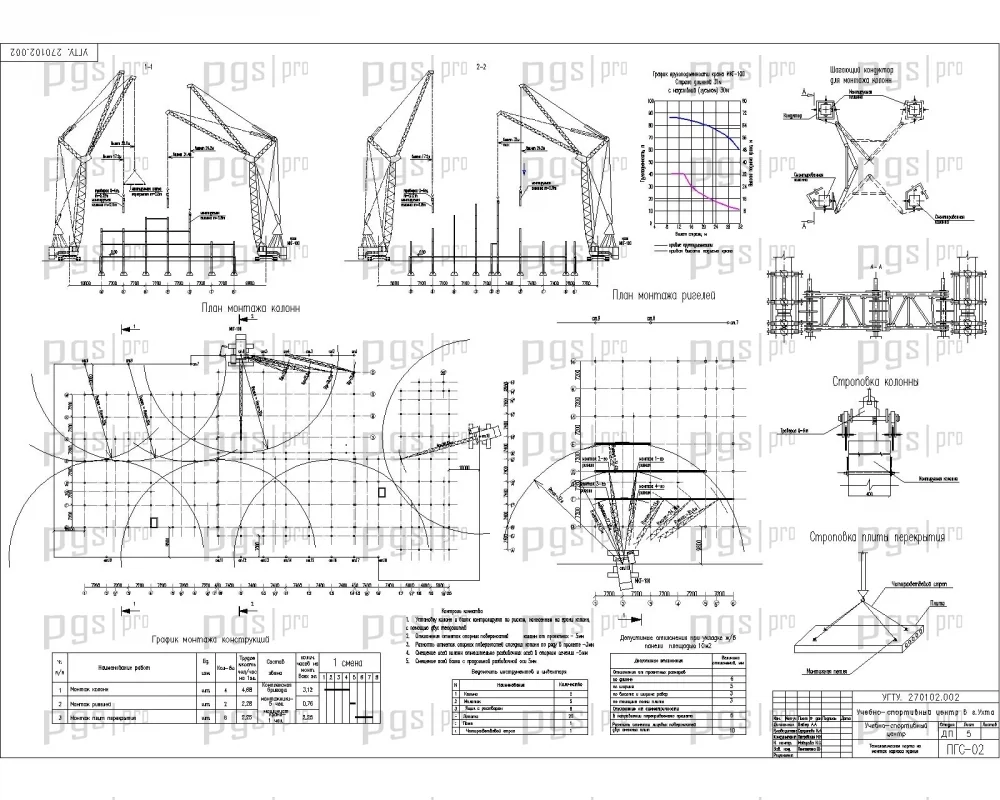

- монтаж каркаса здания;

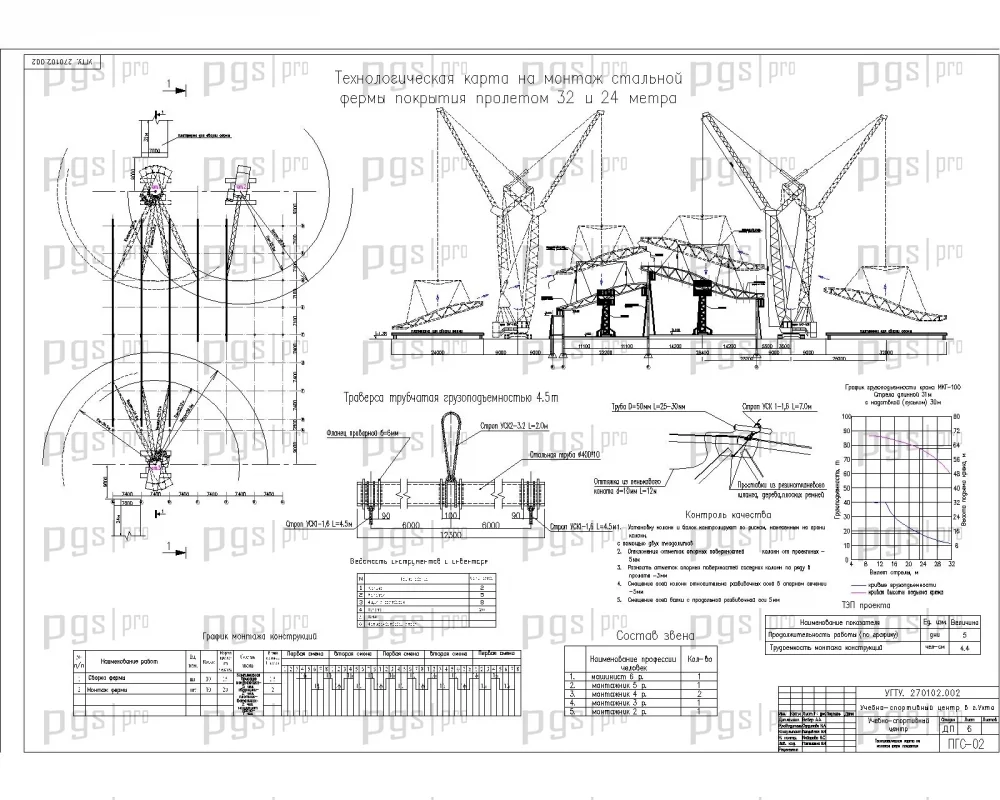

- монтаж ферм покрытия.

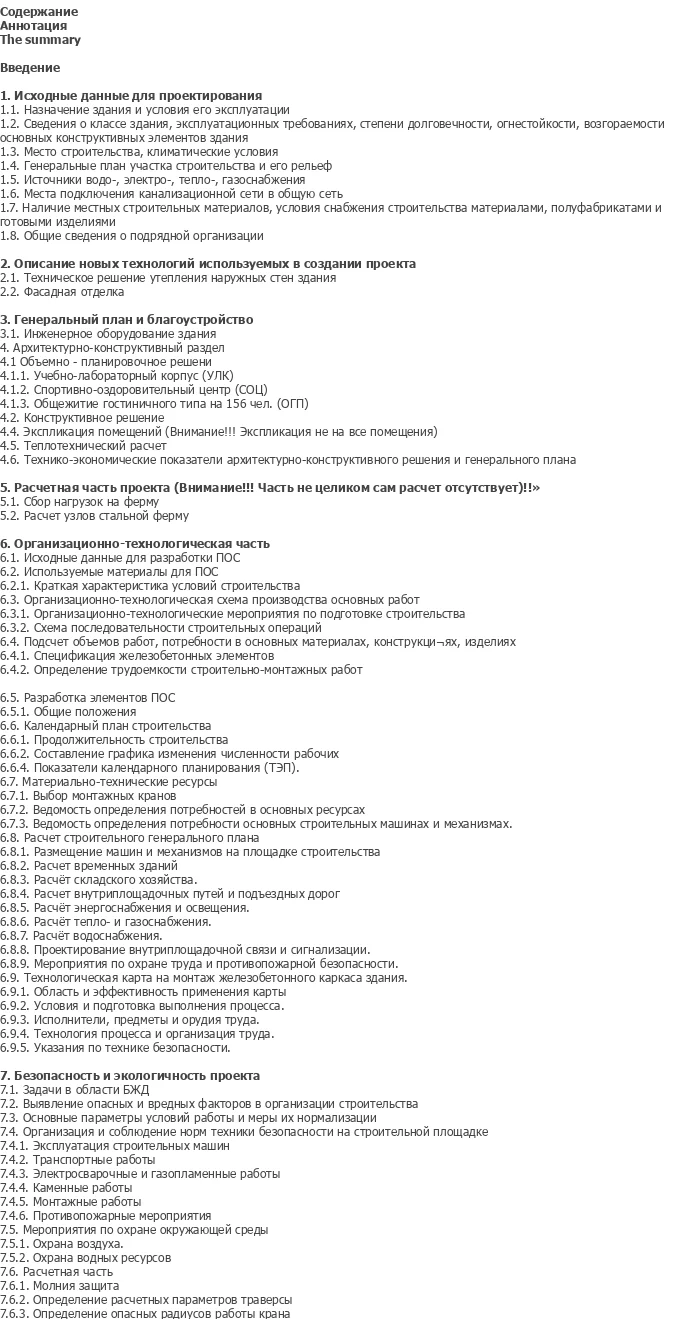

7. Объем дипломной работы ПГС:
- 10 листов чертежей dwg (AutoCAD);
- 138 листов пояснительной записки «Word».

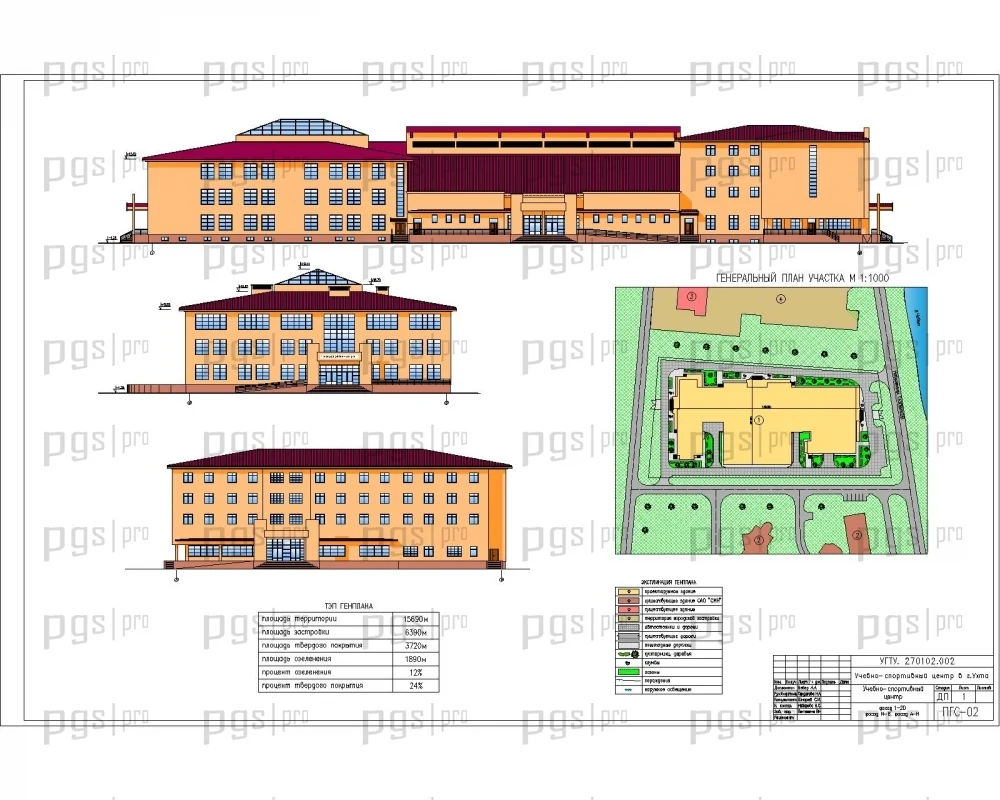

Объемно - планировочное решение

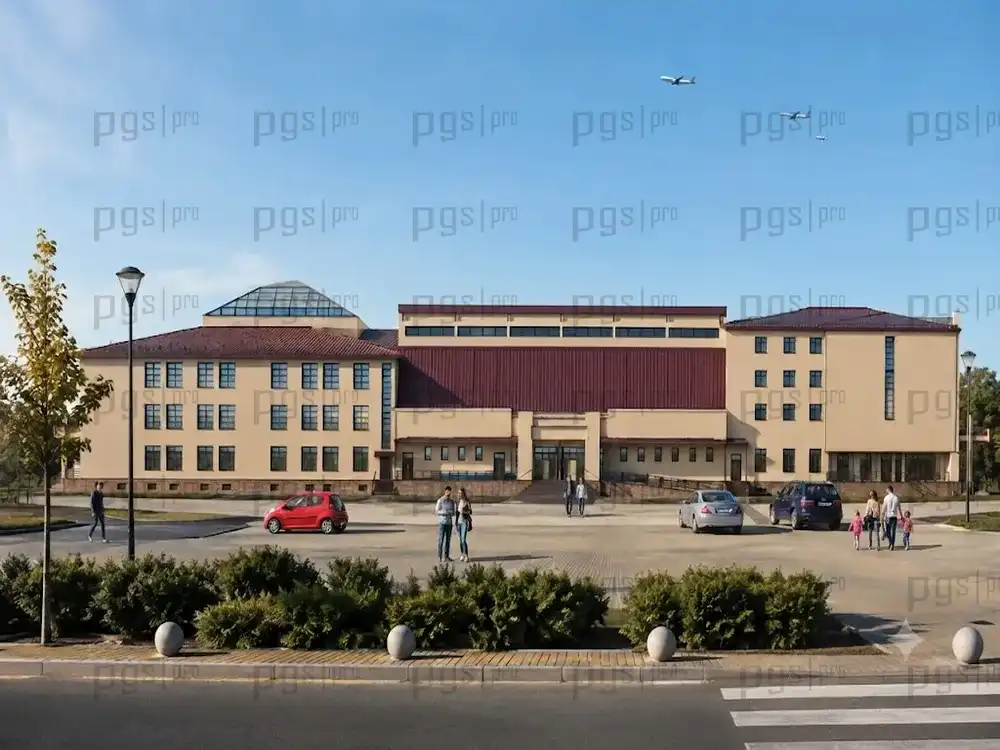

Проектируемое здание «Учебно-оздоровительного центра»  решено в виде трех различных технологических блока, объединенных в один единый корпус размерами в плане 120х56.

Состав блоков комплекса и площади всех их помещений  следующие:
Здание учебно-лабораторного корпуса -  6540 м2
Спортивно-оздоровительный центр -  3990 м2
Общежитие гостиничного типа на 156 чел. -  5647 м2

Несмотря на отличие блоков по их назначению, связь между ними  осуществляется на 1-ом этаже по коридорам, что обеспечивает их эксплуатацию как единого объекта, а благодаря отдельным входам в каждый из блоков с улицы обеспечена независимость каждого блока.

Учебно-лабораторный корпус (УЛК)
УЛК состоит из подвала и трех этажей и предназначен для обучения учащихся, проведения лабораторных работ  и практических занятий. УЛК располагается в осях 1-7 и М-В.

Подвал
В подвале размещаются помещения для обучения сварщиков и учебные лаборатории по ЭХЗ со вспомогательными помещениями (гардеробы, санузлы, складские и технические помещения)

По пандусу обеспечивается спуск грузовых автомашин к подвальным помещениям где в заготовительном цехе с помощью кран-балки осуществляется разгрузка труб.

В помещениях учебно-сварочной мастерской осуществляется резка, обработка и изготовление образцов, используемых в дальнейшем при обучении сварщиков. Контроль сварочных соединений образцов трубных соединений и узлов осуществляются в рентген – камере оснащенной пультовой площадкой.

Готовые и прошедшие рентгеноскопию трубные узлы и заготовки  вывозятся автомашинами   через грузовой вход, оснащенной  кран-балкой.

Практические занятия  при обучении рабочих электромонтажных профессий  производятся в учебных лабораториях по ЗХЗ и высоковольтной лаборатории     обеспеченных соответствующим оборудованием.

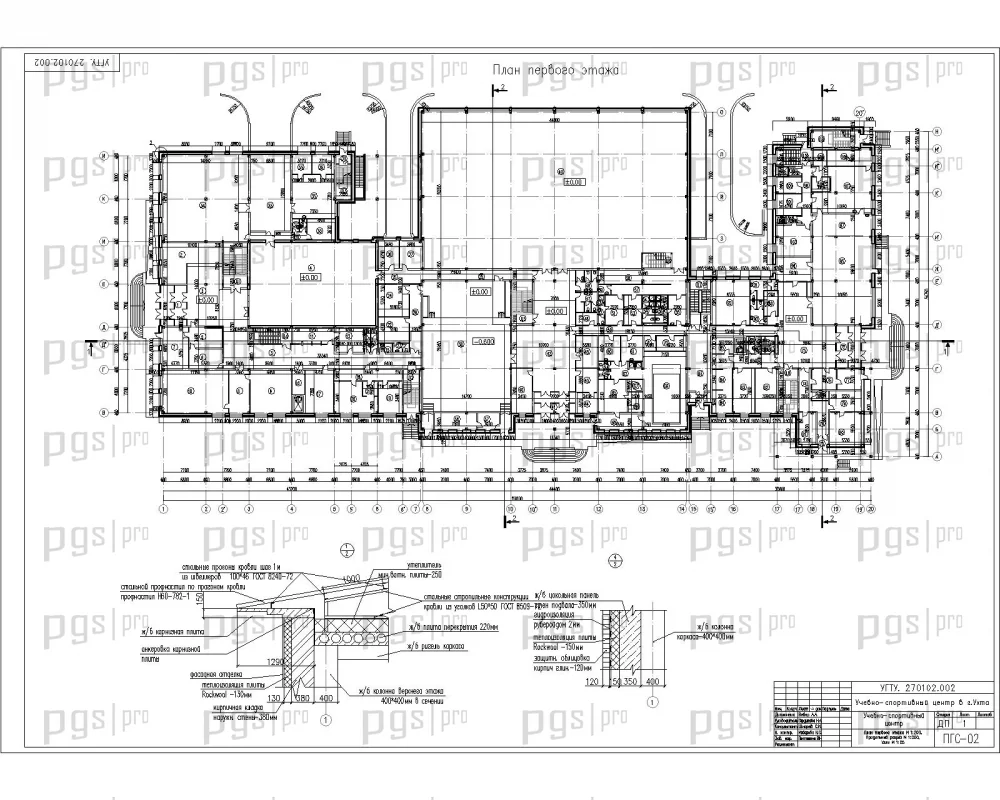

1-ый этаж
Главный вход в УЛК запроектирован  со стороны набережной Газовиков.
Для малоподвижных лиц предусмотрен пандус с уклоном 1:12 в осях Е-К
Основные помещения 1 го этажа: Холл пл. 210 м2 и музей истории нефти и газа пл. 299 м2, расположенный в центральной части объекта и который представляет собой атриум на 3 этажа. Освещение атриума осуществляется с помощью светового фонаря. Слева от входа располагается центральный гардероб пл. 33 м2., справа пункт охраны с соответствующими помещениями кабинетом начальника охраны и бытовыми помещениями охранников.

В целях контроля доступа на объект в вестибюле предусмотрено устройство турникетов.

На первом этаже также находятся техническая библиотека, читальный зал с книгохранилищем, помещение для регистрации учащихся и архив.

Основное  помещение Учебно-лабораторного корпуса Зал для собраний на 293 места. Главный вход в зал осуществляется через спортивно-оздоровительный центр, в целях обеспечения многофункциональности зала и возможности пользоваться залом кроме учащихся и посторонними посетителями. Ближе к залу располагаются помещения для артистов и  склад реквизита для оснащения зала.
Связь между УЛК и спортивно-оздоровительным центром осуществляется по коридору в центральной части.
Обособленно расположены учебное помещение для изучения крупногабаритного оборудования с кран балкой и учебная слесарная мастерская имеющие отдельный въезд со двора.

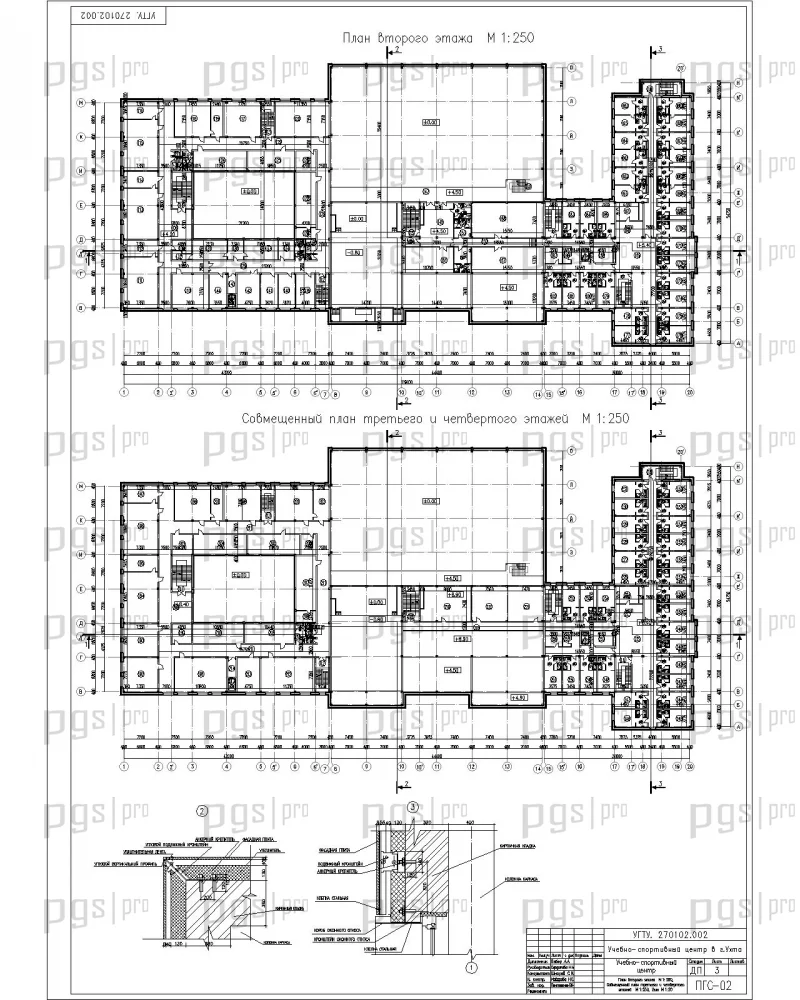

2 - 3 этажи
На втором и третьем этаже находятся лаборатории, аудитории и компьютерные классы с лаборантскими комнатами и помещениями для преподавателей. Все помещения оборудованы соответствующим технологическим оборудованием и инвентарем.  Перечень  всех помещений приведен в отдельной спецификации.

В помещении УЛК предусмотрен один грузовой лифт, связывающий подвал и все этажи. Лифт находится в осях 4 и В.

Главная лестничная клетка связывает подвал, все этажи  и имеет выход на крышу. Она же является эвакуационной. Кроме этого имеются две лестничные клетки, связывающие первый и третий этажи и одна лестничная клетка между подвалом и первым этажом.

Спортивно-оздоровительный центр (СОЦ)
Спортивно-оздоровительный центр состоит из подвала и трех этажей. СОЦ предназначен для проведения спортивных и оздоровительных мероприятий и находится в осях 8-14 и О-Б. В центральной части  блока предусматривается и спортивный зал пролетом 4х7.1м. с высотой 9.0м-16.0м (в осях8-14) и зал для собраний на 293 места с высотой 5.0-13.0 м (в осях 8-10 и В-Е).

Подвал
В подвальном помещениях размещаются технические помещения для обслуживания не только спортивного центра, но и остальных частей комплекса. Основное техническое помещение – 705 м2 для спортинвентаря. Техническое помещение для обслуживания бассейна – 114 м2. Кладовая хозинвентаря 99 м2. В подвале также расположены мастерская электриков, столярная мастерская, электрощитовые.   По центру располагается коридор.

1-ый этаж
Главный вход в СОЦ находится с северной стороны комплекса. Благодаря планировочному решению помещения СОЦ могут функционировать как независимый блок в рамках комплекса. Вход для посетителей предусмотрен из вестибюля, оборудованного для контроля доступа турникетами, которые при необходимости можно убрать. Из центрального вестибюля обеспечен вход в зал для собраний на 293 места и спортивный зал пл. 1133 м2, предусмотренный для разных видов спорта (мини футбол, теннис, волейбол, баскетбол). В спортивном зале предусмотрено три ряда трибун для болельщиков. Через коридоры СОЦ осуществляется связь между учебно-лабораторным корпусом и общежитием гостиничного типа.

Основные помещения на первом этаже: Бассейн пл. 91 м2 с сауной, джакузи, комнатой отдыха и другими вспомогательными помещениями, гардероб для посетителей пл 25 м2,  помещения для хранения лыж пл 19 м2, касса пл.8 м2,  судейские  комнаты пл. 16 м2.

2 – 3 ий этажи.
На втором этаже находятся холл с гардеробом пл. 68 м2, тренажёрный зал – 111 м2, зал для настольного тенниса – 81 м2, и биллиардный зал – 57 м2. Из холла на 2 этаже обеспечен выход на галерею с которой можно наблюдать за происходящем в спортивном зале. На третьем этаже, из-за большой высоты конструкции кровельного покрытия, пространство под кровельным покрытием используется для размещения двух технических помещений, в которых размещается оборудование для обеспечения эксплуатации всего центра.

В спортивно-оздоровительном центре запроектированы две лестничные клетки: главная лестничная клетка служащая  для соединения 1-го, 2-го, и 3-го этажей и лестница для связи между спортивным залом и галереей.

Общежитие гостиничного типа на 156 чел. (ОГП)

Общежитие запроектировано в осях 15-20 и А-Н, с западной стороны «Учебно-спортивного центра». Главный вход предусмотрен с ул. Тиманской. Подъезд к объекту осуществляется с внутриплощадочной дороги по пандусу, спускающемуся до отметки подвала.

Общежитие запроектировано для проживания иногородних учащихся учебного центра обучающихся на дневном отделении, а также рабочих региональных предприятий направляемых на курсы повышения квалификации.

Общежитие представляет собой объект гостиничного типа, каждая комната которого имеет свой санузел с ванной комнатой. ОГП обеспечивает культурно-бытовое обслуживание учащихся и имеет такие помещения как столовая, кухня, прачечная, помещения персонала, администрация.

Подвал
В подвальном помещении размещены складские и некоторые производственные помещения пищеблока, гардеробы и санитарные помещения кухни (кладовая овощей, загрузочная, холодный склад, овощной цех, мучной цех, котломойка и др.) Обособленно спроектированы помещение для временного хранения отходов. Кроме того в подвале располагаются помещения прачечной для стирки спецодежды  и химчистка (прачечная , гладильная, химчистка с гардеробом и санузлами для персонала, склад выдачи чистого белья, склад чистой и грязной одежд, склад химреактивов,  и др.)
Значительные площади занимают технические помещения для инвентаря и оборудования- 324м2, гардеробы и санузлы для обслуживающего персонала кухни слесарей и электриков.

1 этаж
На первом этаже размещаются вестибюль с пунктом охраны, турникеты, блок помещений администрации общежития, с отдельным входом и службой портье, медпункт, столовая с линией самообслуживания и отделом кулинарии,производственные помещения кухни, гардероб и санузлы для посетителей столовой. Значительную площадь занимает терасса на входе и пандус для малоподвижных лиц.
По первому этажу по коридору осуществляется связь общежития со спортивным центром и далее с учебным корпусом.

2 - 4 ый этажи
На всех этажах «Общежития гостиничного типа» запроектированы в основном номера для проживания учащихся, в том числе:
на 2 этаже -    двухкомнатный одноместный        - 6 шт.
- однокомнатных одноместных                            - 17 шт.
на 3 этаже -    однокомнатных одноместных        - 29 шт.
на 4 этаже -    однокомнатных одноместных        - 29 шт.
На кождом из этих этажей предусмотрен отделный холл со службой портье, помещения для уборщиц и комнаты отдыха персонала.

В корпусе «Общежития» запроектированны четыре лестничные клетки:
1. Центральная лестничная клетка, служащая для соединения между первым и четвертым этажом свыходом на чердак. (ОЛ1).
2. Лестница между подвалом и первым этажом. (ОЛ2)
3. Лестница между первым и техническим этажом, действующая как эвакуационная между первым и четвертым этажом. (ОЛ3)
4. Лестница для потребностей пищеблока между подвалом и первым  этажом. (ОЛ4)

В корпусе запроектировано три грузовых лифта:
1. Грузовой лифт сообщением между подвалом и четвертым этажом для поднятия постельного белья и оборудования спальных помещений (О.Г.Л)
2. Грузовой лифт в кухонном блоке между подвалом и первым этажом (О. ГЛК)
3. Грузовой для транспортирования пищевых отходов из кухни.

Конструктивное решение

Конструктивное решение здания основано на применении каркасной несущей  системы, которая обеспечивает  жёсткость и устойчивость системы. Здание выполнено с использованием типовых и индивидуальных сборных ж/б элементов,  монолитного бетона и кирпича. Основными конструктивными элементами являются ж/б колонны, ж/б плиты перекрытий, ж/б балки и наружные кирпичные самонесущие стены. Эти конструктивные элементы формируют объемную стабильную конструктивную систему.
В связи с тем, что здание имеет значительные размеры и должно состоять из отдельных  корпусов различного назначения, в конструктивном отношении объект разделен деформационными швами на три независимых блока.
Первый блок объекта – «Учебно-лабораторный корпус» находится в осях 1-7 и В-М с шагом конструктивной сетки 7.2х7.2 м. как в продольном так и в поперечном направлении. Второй блок объекта «Спортивно-оздоровительный центр» находится в осях 8-14 с шагом конструктивной сетки 7.4х7.4 м. Третий блок «Общежитие гостиничного типа» запроектирован в осях 15-20  в продольном направлении с шагом 7.4х7.4.

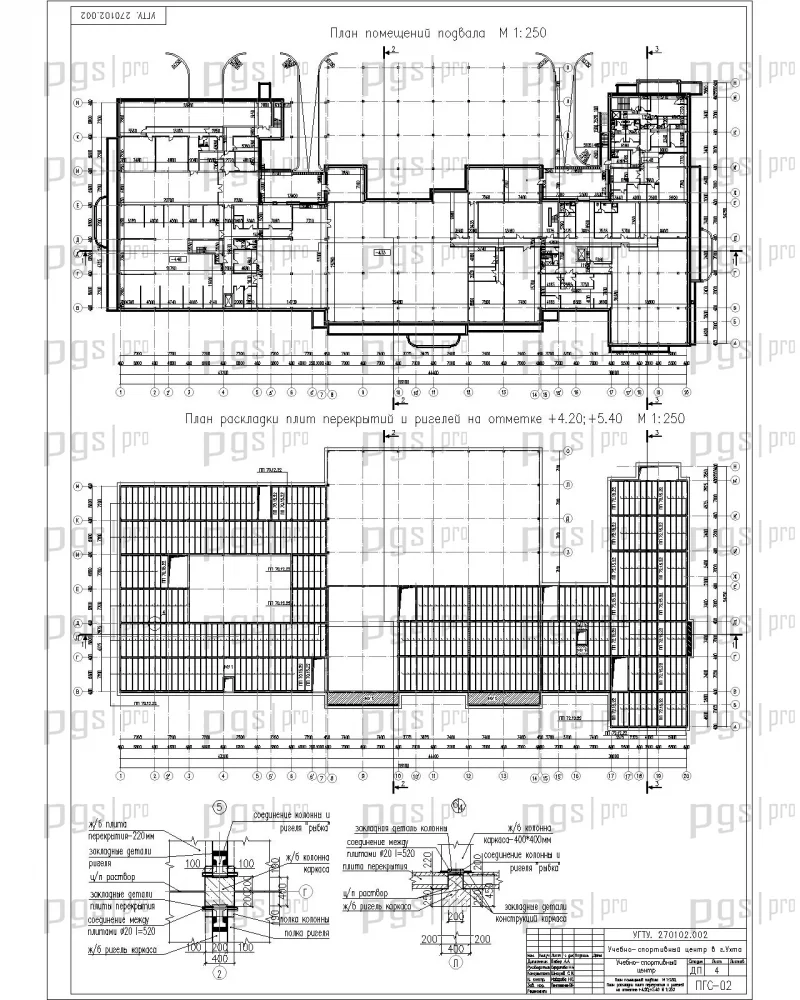

Фундаменты под колонны приняты отдельно стоящие сборные железобетонные стаканчатого типа  размером 2.1х2.1м. по типовой серии. Глубина заложения подошвы фундаментов составляет 6,2м  относительно нулевой отметки пола. Фундаменты укладываются на подготовленный подстилающий слой из крупнозернистого песка. Железобетонные стены терасс и пандусов опираются на ленточные фундаменты из ж/б блоков.

По столбчатым фундаментам укладываются сборные ж/б  фундаментные балки размером 45х40 см, на которые устанавливаются цокольные панели. Во избежание промерзания фундаментных балок вдоль стен, балки с боков и снизу засыпают шлаком. Поверх фундаментных балок укладывают гидроизоляцию из цементно-песчаного раствора. Зазоры между фундаментными балками и колоннами заполняют бетоном марки 300.

Главными несущими вертикальными элементами каркаса здания являются сборные ж/б колонны размером 400×400мм с прямоугольными консолями в средней части, различной длинны в зависимости от высоты этажа. Сборные железобетонные колонны приняты по типовым сериям и подразделяются на нижние, средние и верхние, на крайние и рядовые. Крайние колонны одноконсольные, средние – двухконсольные. Колонны подвального этажа  устанавливают в фундаменты стаканного типа и замоноличивают бетоном.  Стыки колонн по высоте этажей -  контактные со сваркой выпусков продольной арматуры и с омоноличиванием узла сопряжения.

На ж/бетонные колонны опираются сборные ж/бетонные ригели сечением 450×400мм. Ригели опираются на скрытые консоли колонн с привязкой 100мм, образуя шарнир. Раскладка ригелей производится в поперечном направлении. Конструкция каркаса запроектирована с частичным защемлением ригелей в колоннах. Ригели имеют тавровое сечение с одной или двумя полками для опирания плит перекрытий. Сварка ригеля с закладными элементами колонны производится в уровне верха консоли и верха ригеля.

Перекрытия решены с использованием  сборных железобетонных многопустотных панелей заводского индивидуального изготовления   высотой 220 мм, укладываемых на полки ригеля. В проекте приняты панели шириной  1,2 м. и 1,5 м.  Длинна панелей  на 240 мм короче шага колонн – 7.2 м. Панели для пролетов 7,2 м. – преднапряженные, формируют из бетона класса В30.

Стены подвала предусмотрены из цокольных керамзитобетонных однослойных панелей, опирающих на фундаментные балки, с  утеплением минераловатными плитами и устройством прижимной кирпичной стенки толщиной 7 см с гидроизоляцией рубероидом.  Толщина панелей  350 мм; Толщина утеплителя 15 см. Ограждающая конструкция подвального этажа незаглубленной части возводится из кирпича толщиной 38 см. с утеплением минплитой  и кладкой прижимной кирпичной стенки толщиной 7 см. на цементном растворе.

Наружные стены предусмотрены из глиняного кирпича облегченной конструкции, толщиной 380 мм, с плитным утеплителем толщиной 150 мм и последующей отделкой фасадной плиткой. Наружные стены являются самонесущими с опиранием на цокольные панели подвала с нулевой привязкой к наружной плоскости колонн каркаса. Для обеспечения высокой производительности труда кирпичная кладка ведется шестирядной. При устройстве столбов и узких стен производится армирование сетками из стержней диаметром 3-5 мм с ячейкой 40х40.

Внутренние ограждения – внутренние не несущие кирпичные стены толщиной 250 мм.  и  кирпичные перегородки толщиной 120 мм. Шаг внутренних стен и перегородок  запроектирован в соответствии с шагом расположения ригелей и сеткой колонн. Толщина внутренних стен и перегородок выбраны в зависимости от назначения помещения и потребности в звукоизоляции.

Перемычки. В местах расположения оконных и дверных проемов, в верхней их части,  предусмотрено устройство железобетонных брусковых перемычек различных размеров и сечений. Типы и размеры принятых перемычек приведены в спецификации. Сечение перемычек назначают в соответствии с шириной проема.

Все лестницы запроектированы из ж/бетонных лестничных маршей и площадок опираемых через второстепенные балки на главные элементы конструкций. Типовые лестничные марши каркасных зданий позволяют устраивать для большинства применяемых высот двухмаршевые лестницы.
Уклон лестничных маршей и их ширина установлена в зависимости от назначения лестницы.

В центральной части «Учебно-лабораторного корпуса» находится атриум, который простилается от плиты перекрытия подвала объекта (в осях 3-6, Д-И) до верха здания. В качестве перекрытия атриума предусмотрен четырехскатный световой фонарь из светопропускающего  кровельного покрытия.

В полу в осях 13-14 и Б-Д проектом предусмотрен бассейн неправильной формы размером 10х5 м. Стены и плита бассейна предусмотрены из монолитного бетона толщиной 25 см.

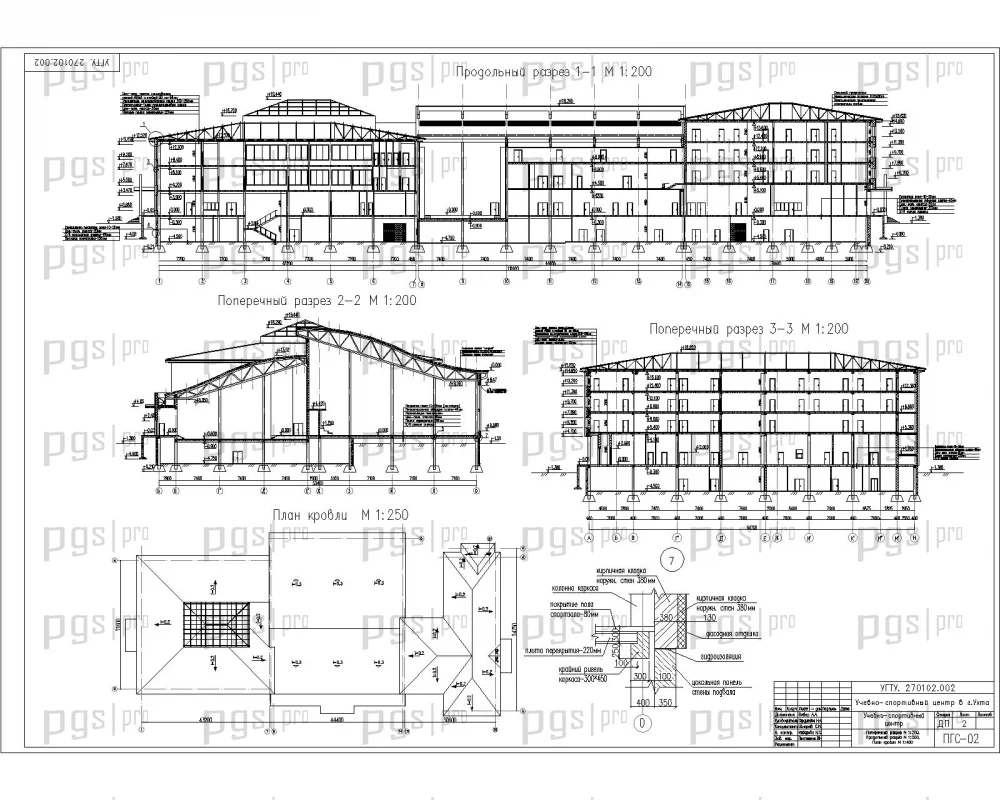

Кровельная конструкция запроектирована из стальных горячекатаных профилей с покрытием металлическим профилированным листом. В учебном корпусе (блок 1) и общежитии (блок3) предусматривается легкосъемная стальная конструкция с главными несущими элементами, представляющими собой стальные фермы, которые точечным методом анкеруются к ж/б плитам перекрытия. В центральной части здания над спортивным залом (пролет 28,4 м) и залом для собраний (пролет 22.2 м) предусмотрены односкатные фермы, опираемые на ж/б колонны .

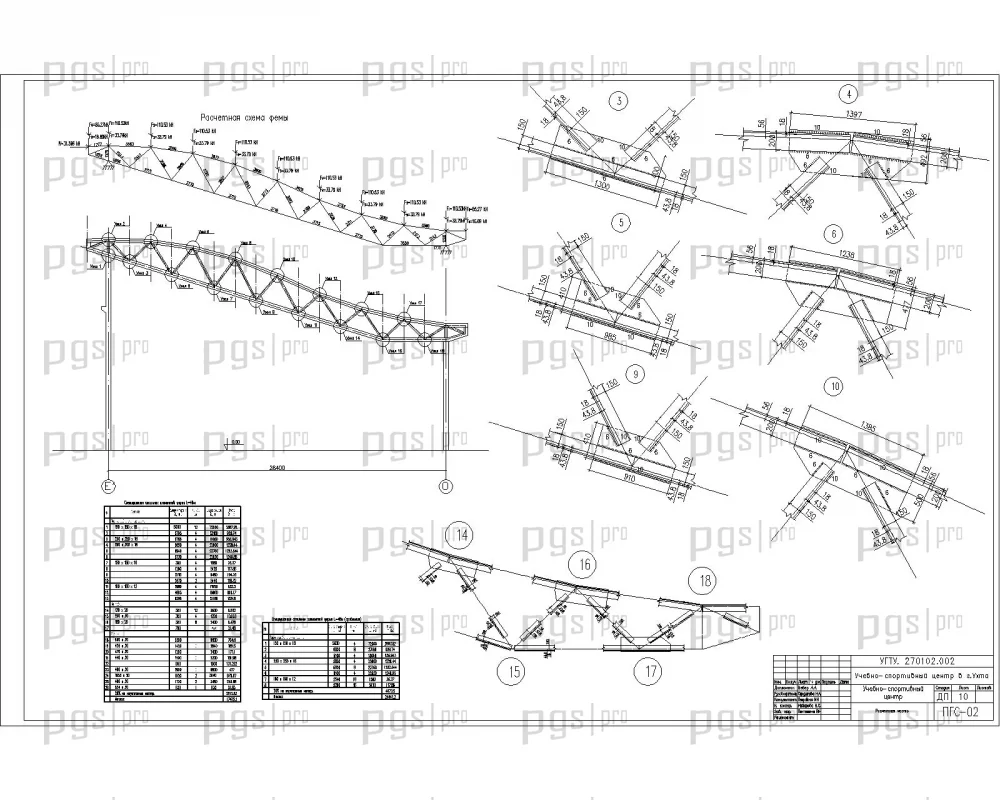

Фермы запроектированы  из стальных составных горячекатаных профилей с волнообразным верхним поясом, многоугольным нижним поясом и «зигзаг» раскосами. По фермам предусмотрены стальные прогоны для укладки и крепления профилированных стальных листов. Выступ кровли от внешней  грани наружной стены составляет один метр.

Наружная отделка здания  предусматривается по всему периметру здания с утеплением и отделкой кассетами из композитного материала  Алюкобонд (производство Германии), изготовление и монтаж обрамления окон, парапета из композитных материалов Алюкобонд. Конструкция облицовки кассетами предусматривает вентилируемый фасад, основное преимущество которого – обеспечение энергосбережения. Каждая кассета независимо закреплена на конструкции.  Крепление наружной облицовки осуществляется  по металлическим конструкциям из алюминиевого сплава таким образом, чтобы между облицовкой и стеной здания оставался воздушный зазор. Кассеты вешаются на подконструкцию (опорные кронштейны) с помощью крепежных элементов «Икля».

Кронштейны крепятся к стене при помощи устойчивых к коррозии фасадных дюбелей МВ-SS 10/100 или фасадных анкеров. Под облицовку, вдоль всей длины витражных, оконных откосов, на стену с помощью саморезов  устанавливаются защитные экраны из оцинкованной стали толщиной 0,8 мм.

Монтаж кассет производится по схеме раскладки кассет, направление монтажа – снизу вверх. В качестве теплоизоляции  используются жёсткие плиты Rockwool «Behmu Bammc». По фактическим размерам изготавливаются и устанавливаются обрамления окон, сливы, парапет и примыкания из композитного материала Алюкобонд. Места примыкания композиционного материала Алюкобонд к окнам, витражам и между собой герметизируются с помощью силиконового герметика.

Цоколь здания облицовывается природным камнем на цементном растворе.
Все железобетонные плиты покрытий последних этажей (под кровлей) утепляются теплоизоляционным материалом «URSA» толщиной 20мм. Терассы над подвалом утепляются теплоизоляционным материалом толщиной 15мм с финальной облицовкой натуральным камнем.

Все фасадные проемы (оконные и дверные блоки) предусмотрены из из облегченных алюминиевых конструкций и пластика. Остекление  принято двухкамерными стеклопакетами (наружное стекло светоотражающее, а внутреннее – прозрачное.)

Кровельные конструкции приняты из стальных профилей. В качестве кровельного покрытия принят профилированный окрашенный металлический лист. Минимальный уклон кровли 5°. Водоотведение с кровли осуществляется по лоткам и водостокам из оцинкованного листа.
Ограждения наружных лестниц, ограждения на кровле и стремянки выполняются из металлических профилей.

Внутренняя отделка стен осуществляется в зависимости от назначения помещений. Стены всех помещений оштукатуриваются двумя слоями цементно-известкового раствора с затиркой. Во всех помещениях общественного типа, учебных лабораториях, гостиничных номерах, предусмотрена водоэмульсионная покраска в различные тона, а во всех сантехнических узлах, складских помещениях, ванных комнатах номеров общежития – отделка керамической плиткой.

Потолки отделываются цементно - известковым  раствором с последующей затиркой. Швы между плитами перекрытий заделываются цементно – песчаным раствором. Окончательная отделка потолков зависит от назначения помещения. Во всех общественных помещениях, аудиториях, кабинетах предусматривается устройство подвесных потолков типа «Армстронг».

В цехах, лабораториях, технических помещениях и лестничных клетках осуществляется водоэмульсионная окраска. Во всех санузлах и складских помещениях предусматриваются подвесные потолки типа «Хантер Даглас». В гостиничных номерах общежития предусматривается отделка потолков гипсовыми плитами. Потолок в зале для собраний выполняется из гипса типа «Rigitjn».

Конструкция полов зависит от назначения помещения и этажности.
Полы подвальных помещений выполняются с устройством гидроизоляции и теплоизоляционного слоя керамзита толщиной 30 см. В мастерских в подвале и на первом этаже предусмотрены бетонные полы с отделкой из мраморной крошки.

Полы в спортивном зале специальные типа «SPORT M». производства Франции. Полы на терассе, в вестибюлях,  лестничных клетках, коридорах и столовой укладываются из керамогранитных плит на цементном растворе. В технических помещениях, санузлах, ванных комнатах предусмотрены полы из керамической плитки.

Полы  в номерах общежития из синтетических ковровых покрытий. В учебных лабораториях, кабинетах в зале для собраний в зависимости от назначения полы приняты или деревянные или с покрытием из линолеума. Полы всех этажей утепляются. Толщина слоя утеплителя 3-4 см. Все полы в санузлах и в помещениях с влажностным режимом гидроизолируются и выполняются с уклоном 0,5%.

Двери внутри помещений – глухие, остекленные, с фрамугами, облицованы шпоном. Остекление дверей выполняется гладким прозрачным стеклом толщиной 4 мм.
