Дипломный проект №1005 «Административно-офисное здание в г. Санкт-Петербург» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения административных и офисных помещений. ПГС дипломный проект выполнен с учетом климатических условий Санкт-Петербурга и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Проект включает полный комплект пояснительной записки и графической части, что делает его удобным шаблоном проекта для студентов, ищущих, где купить проект или скачать проект по направлению ПГС.

Проектируемый объект — двухэтажное административно-офисное здание с подвальным помещением в г. Санкт-Петербург. Данный готовый диплом ПГС разработан для студентов строительных специальностей и охватывает полный цикл проектирования административного здания с применением современных конструктивных и архитектурных решений. Здание имеет габаритные размеры 50,4 × 15,0 м и общую высоту 11,34 м. Подвальное помещение с высотой потолка 2,0 м используется как складское помещение для хранения товаров.

Особенностью проекта является применение монолитного железобетонного каркаса с несущими колоннами, вентилируемого фасада из керамогранита и витражного остекления. Данный ПГС дипломный проект подходит студентам кафедр гражданского строительства, преподавателям и специалистам по проектированию административных зданий. Если вы ищете, где купить проект или скачать проект по специальности ПГС — диплом №1005 предлагает оптимальное соотношение цены и качества. Проект может служить шаблоном проекта для защиты дипломной работы по направлению ПГС.

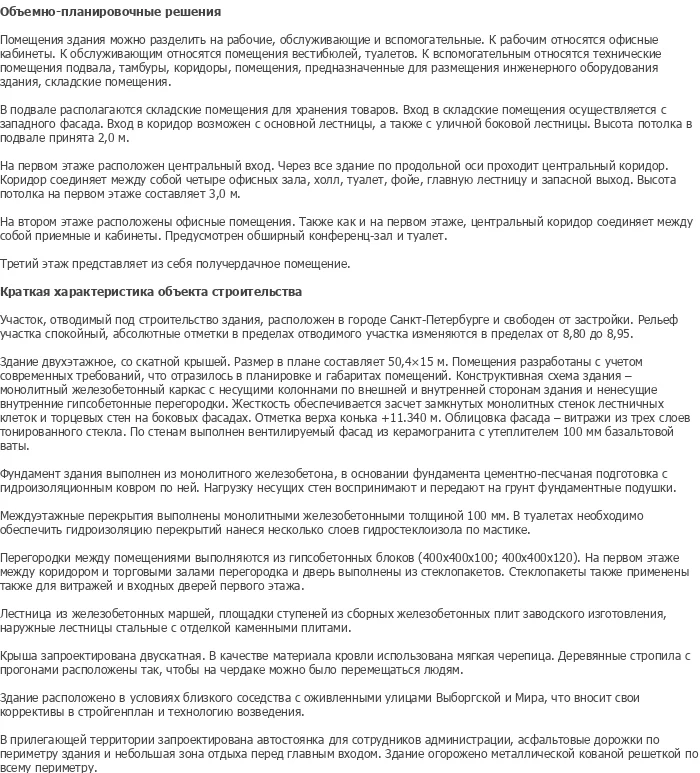

Помещения здания разделены на рабочие, обслуживающие и вспомогательные. К рабочим относятся офисные кабинеты. К обслуживающим относятся вестибюли, туалеты. К вспомогательным относятся технические помещения подвала, тамбуры, коридоры, помещения для размещения инженерного оборудования здания, складские помещения. В подвале располагаются складские помещения для хранения товаров. Вход в складские помещения осуществляется с западного фасада. Вход в коридор возможен с основной лестницы, а также с уличной боковой лестницы. Высота потолка в подвале принята 2,0 м.

На первом этаже расположен центральный вход. Через все здание по продольной оси проходит центральный коридор. Коридор соединяет между собой четыре офисных зала, холл, туалет, фойе, главную лестницу и запасной выход. Высота потолка на первом этаже составляет 3,0 м. На втором этаже расположены офисные помещения, приемные и кабинеты. Также как и на первом этаже, центральный коридор соединяет между собой приемные и кабинеты. Предусмотрен обширный конференц-зал и туалет. Третий этаж представляет из себя полуэркерное помещение.

Здание расположено в условиях близкого соседства с оживленными улицами Выборгской и Мира, что вносит свои коррективы в стройгенплан и технологию возведения. На прилегающей территории запроектирована автостоянка для сотрудников администрации, асфальтовые дорожки по периметру здания и небольшая зона отдыха перед главным входом. Здание огорожено металлической кованой решеткой по всему периметру.

Конструктивная схема здания выполнена по принципу монолитного железобетонного каркаса с несущими колоннами по внешней и внутренней сторонам здания и несущими внутренними гипсоволокнистыми перегородками. Жесткость обеспечивается за счет замкнутых монолитных стенок лестничных клеток и торцевых стен на боковых фасадах. Отметка верха конька составляет +11,340 м. Облицовка фасада выполнена из трех слоев тонированного стекла. По стенам выполнен вентилируемый фасад из керамогранита с утеплителем 100 мм базальтовой ваты.

Фундамент здания выполнен из монолитного железобетона, в основании фундамента предусмотрена цементно-песчаная подготовка с гидроизоляционным ковром по ней. Нагрузку несущих стен воспринимают и передают на грунт фундаментные подушки. Междуэтажные перекрытия выполнены монолитными железобетонными толщиной 100 мм. В туалетах необходимо обеспечить гидроизоляцию перекрытий нанеся несколько слоев гидроизоляции по мастике.

Перегородки между помещениями выполняются из пустотелых блоков различных размеров. На первом этаже между коридором и торговыми залами перегородка и дверь выполнены из стеклопакетов. Стеклопакеты также применены для витражей и входных дверей первого этажа. Лестницы из железобетонных маршей, площадки ступеней из сборных железобетонных плит заводского изготовления, наружные лестницы стальные с отделкой каменными плитами. Крыша запроектирована двускатная. В качестве материала кровли использована мягкая черепица. Деревянные стропила с прогонами расположены так, чтобы на чердаке можно было перемещаться людям.

Дипломный проект включает две технологические карты: на бетонирование монолитного перекрытия типового этажа и на устройство навесного вентилируемого фасада. Технологическая карта на бетонирование монолитного перекрытия содержит объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Технологическая карта на устройство навесного вентилируемого фасада включает технологию монтажа подсистемы, укладки утеплителя, установки керамогранитных плит и мероприятия по гидроизоляции.

Комплексный сетевой график составлен с учетом технологической последовательности возведения монолитного каркаса, монтажа ограждающих конструкций и выполнения отделочных работ. График отражает критический путь строительства и позволяет оптимизировать сроки выполнения работ. Объектный строительный генеральный план содержит размещение временных зданий и сооружений, складских площадок, подъездных путей, сетей водоснабжения и электроснабжения строительной площадки.

Технико-экономические показатели проекта включают сметную стоимость строительно-монтажных работ, стоимость оборудования, общую сметную стоимость, сметную стоимость 1 м² строительной площади, продолжительность строительства и другие показатели. Оценка рентабельности производства включает расчет себестоимости, прибыли, рентабельности и других финансовых показателей деятельности предприятия.

Диплом №1005 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Современные фасадные решения: вентилируемый фасад из керамогранита и витражное остекление из трех слоев тонированного стекла — актуальные технологии в гражданском строительстве.
• Монолитный железобетонный каркас: расчет и проектирование монолитных конструкций — востребованная компетенция для дипломной работы по ПГС.
• Ручной расчет кровли: расчет конструкций двухскатной крыши выполнен вручную — соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, колонны, перекрытия, стропильная система, кровля — полный набор расчетных задач.
• Полная комплектация: 107 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Практическая направленность: две технологические карты, комплексный сетевой график, объектный стройгенплан, технико-экономические показатели, оценка рентабельности.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Доступная стоимость: проект предлагается по цене 3 500 рублей.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1005 по доступной цене — 3 500 рублей.
