Дипломный проект №1007 «Выставочный автомобильный павильон в г. Нижний Новгород» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для демонстрации и продажи автомобилей. ПГС дипломный проект выполнен с учетом климатических условий Нижнего Новгорода и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Проект включает полный комплект пояснительной записки и графической части, что делает его удобным шаблоном проекта для студентов, ищущих, где купить проект или скачать проект по направлению ПГС.

Проектируемый объект — одноэтажный выставочный автомобильный павильон с совмещенной двухскатной кровлей в г. Нижний Новгород. Данный готовый диплом ПГС разработан для студентов строительных специальностей и охватывает полный цикл проектирования общественного здания с применением современных конструктивных решений. Здание имеет габаритные размеры 78,0 × 24,0 м и общую высоту 9,2 м. Объемная композиция здания состоит из двух частей: основной выставочный зал и пристроенная мансардная часть второго этажа.

Особенностью проекта является применение металлического каркаса из горячекатаных двутавров, алюминиевых витражей со стеклопакетами и сэндвич-панелей. Данный ПГС дипломный проект подходит студентам кафедр гражданского строительства, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по специальности ПГС — диплом №1007 предлагает оптимальное соотношение цены и качества. Проект может служить шаблоном проекта для защиты дипломной работы по направлению ПГС.

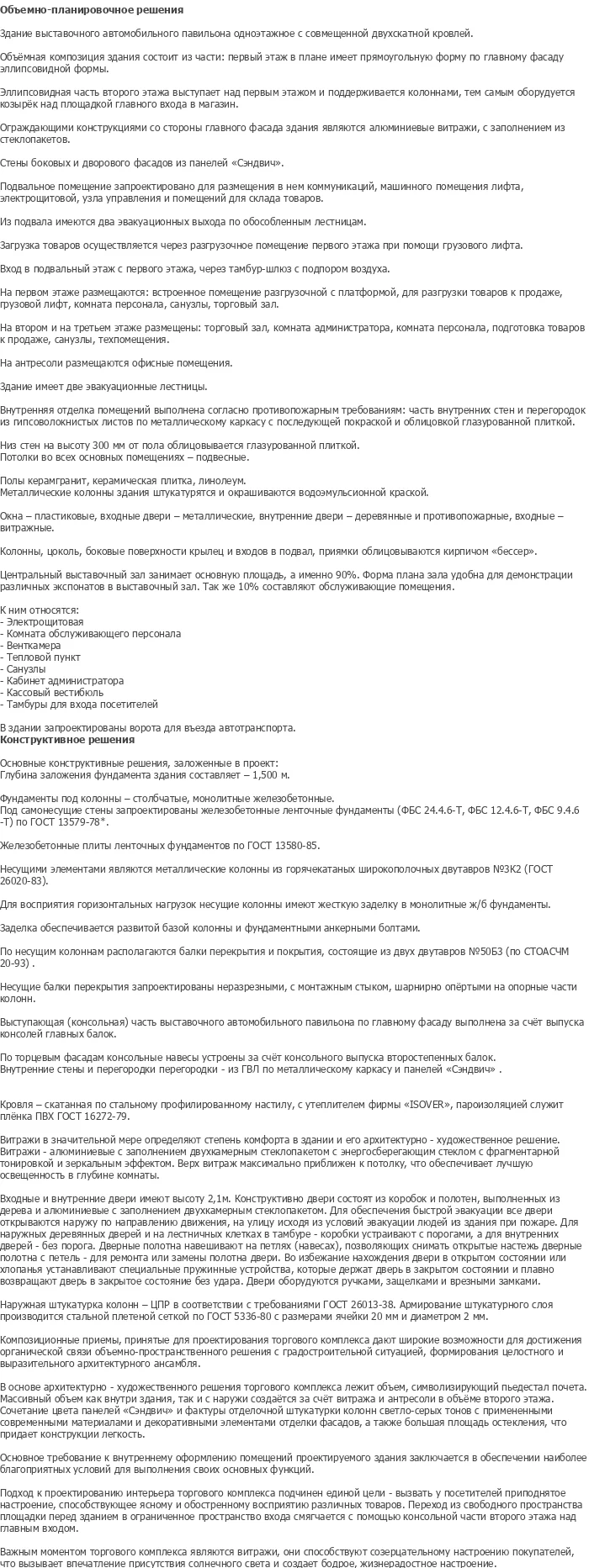

Здание выставочного автомобильного павильона одноэтажное с совмещенной двухскатной кровлей. Объемная композиция здания состоит из частей: первый этаж в плане имеет прямоугольную форму по главному фасаду эллипсоидной формы. Эллипсоидная часть второго этажа выступает над первым этажом и поддерживается колоннами, тем самым оборудуется козырек над площадкой главного входа в магазин. Ограждающими конструкциями со стороны главного фасада здания являются алюминиевые витражи с заполнением из стеклопакетов. Стены боковых и дворового фасадов выполнены из панелей «Сэндвич».

Подвальное помещение запроектировано для размещения в нем коммуникаций, машинного помещения лифта, электрощитовой, узла управления и помещений для склада товаров. Из подвала имеются два эвакуационных выхода по обособленным лестницам. Загрузка товаров осуществляется через разгрузочное помещение первого этажа при помощи грузового лифта. Вход в подвальный этаж с первого этажа осуществляется через тамбур-шлюз с подпором воздуха.

На первом этаже размещаются: встроенное помещение разгрузочной с платформой для разгрузки товаров к продаже, грузовой лифт, комната персонала, санузлы, торговый зал. На втором и третьем этажах размещены: торговый зал, комната администратора, комната персонала, подготовка товаров к продаже, санузлы, технические помещения. На антресоли размещаются офисные помещения. Здание имеет две эвакуационные лестницы. В здании запроектированы ворота для въезда автотранспорта.

Глубина заложения фундамента здания составляет -1,500 м. Фундаменты под колонны — столбчатые, монолитные железобетонные. Под самонесущие стены запроектированы железобетонные ленточные фундаменты по ГОСТ 13579-78. Железобетонные плиты ленточных фундаментов по ГОСТ 13580-85. Несущими элементами являются металлические колонны из горячекатаных широкополочных двутавров №ЭЗК по ГОСТ 26020-83. Для восприятия горизонтальных нагрузок несущие колонны имеют жесткую заделку в монолитные железобетонные фундаменты. Заделка обеспечивается развитой базой колонны и фундаментными анкерными болтами.

По несущим колоннам располагаются балки перекрытия и покрытия, состоящие из двух двутавров №50Б3 по СТО АСЧМ 20-93. Несущие балки перекрытия запроектированы неразрезными, с монтажным стыком, шарнирно опертыми на опорные части колонн. Выступающая (консольная) часть выставочного автомобильного павильона по главному фасаду выполнена за счет выпуска консолей главных балок. По торцевым фасадам консольные навесы устроены за счет консольного выпуска второстепенных балок.

Внутренние стены и перегородки выполнены из гипсоволокнистых плит по металлическому каркасу и панелей «Сэндвич». Кровля — скатная по стальному профилированному настилу с утеплителем фирмы «ISOVER», пароизоляцией из пленки ПВХ по ГОСТ 16272-79. Витражи в значительной мере определяют степень комфорта в здании и его архитектурно-художественное решение. Витражи — алюминиевые с заполнением двухкамерным стеклопакетом с энергосберегающим стеклом с фрагментарной тонировкой и зеркальным эффектом.

Дипломный проект включает технологическую карту на монтаж конструкций. Технологическая карта содержит объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Календарный план строительства составлен с учетом технологической последовательности возведения металлического каркаса, монтажа ограждающих конструкций и выполнения отделочных работ. График отражает динамику численности рабочих, поступление строительных материалов и использование основных строительных машин и механизмов.

Строительный генеральный план содержит размещение временных зданий и сооружений, складских площадок, подъездных путей, сетей водоснабжения и электроснабжения строительной площадки. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки, мероприятия по охране окружающей среды. Технико-экономические показатели проекта позволяют оценить экономическую эффективность принятых организационно-технологических решений.

Расчет конструкций выполнен на ЭВМ с помощью программного комплекса «SCAD», что обеспечивает высокую точность расчетов и соответствие современным требованиям проектирования. Графическая часть проекта выполнена в программах AutoCAD и Компас, что позволяет использовать чертежи в различных форматах.

Диплом №1007 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Современные фасадные решения: алюминиевые витражи со стеклопакетами и сэндвич-панели — актуальные технологии в гражданском строительстве.
• Металлический каркас: расчет и конструирование металлических колонн, балок и ферм — востребованная компетенция для дипломной работы по ПГС.
• Программный расчет в SCAD: использование современного программного комплекса для расчета конструкций.
• Разнообразие конструкций: фундаменты, металлический каркас, покрытие, ограждающие конструкции — полный набор расчетных задач.
• Двойной формат графики: чертежи выполнены в AutoCAD (DWG) и Компас (FRW) — удобство для работы в разных программах.
• Полная комплектация: 102 листа пояснительной записки и 11 листов графики — объем соответствует требованиям вузовской подготовки.
• Практическая направленность: технологическая карта, календарный план, строительный генплан, технико-экономические показатели.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1007 по доступной цене — 4 000 рублей.
