Дипломный проект №1011 «Дом правосудия г. Могилев, Республики Беларусь» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения судебных и административных помещений. ПГС дипломный проект выполнен с учетом строительных норм Республики Беларусь и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Проект включает полный комплект пояснительной записки и графической части, что делает его удобным шаблоном проекта для студентов, ищущих, где купить проект или скачать проект по направлению ПГС.

Проектируемый объект — семиэтажное здание суда в г. Могилев, Республики Беларусь. Данный готовый диплом ПГС разработан для студентов строительных специальностей и охватывает полный цикл проектирования административно-общественного здания повышенной ответственности. Здание имеет габаритные размеры 49,2 × 28,2 м и общую высоту 26,9 м. Конструктивная схема реализована по принципу полного монолитного железобетонного каркаса, что обеспечивает высокую несущую способность и противопожарную защищенность конструкций.

Особенностью проекта является применение монолитного железобетонного каркаса с колоннами, перекрытиями и фундаментами стаканного типа, а также стен из ячеистого бетона. Расчет конструкций выполнен как в программе «SCAD», так и ручным способом. Данный ПГС дипломный проект подходит студентам кафедр гражданского строительства, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по специальности ПГС — диплом №1011 предлагает оптимальное соотношение цены и качества. Проект может служить шаблоном проекта для защиты дипломной работы по направлению ПГС.

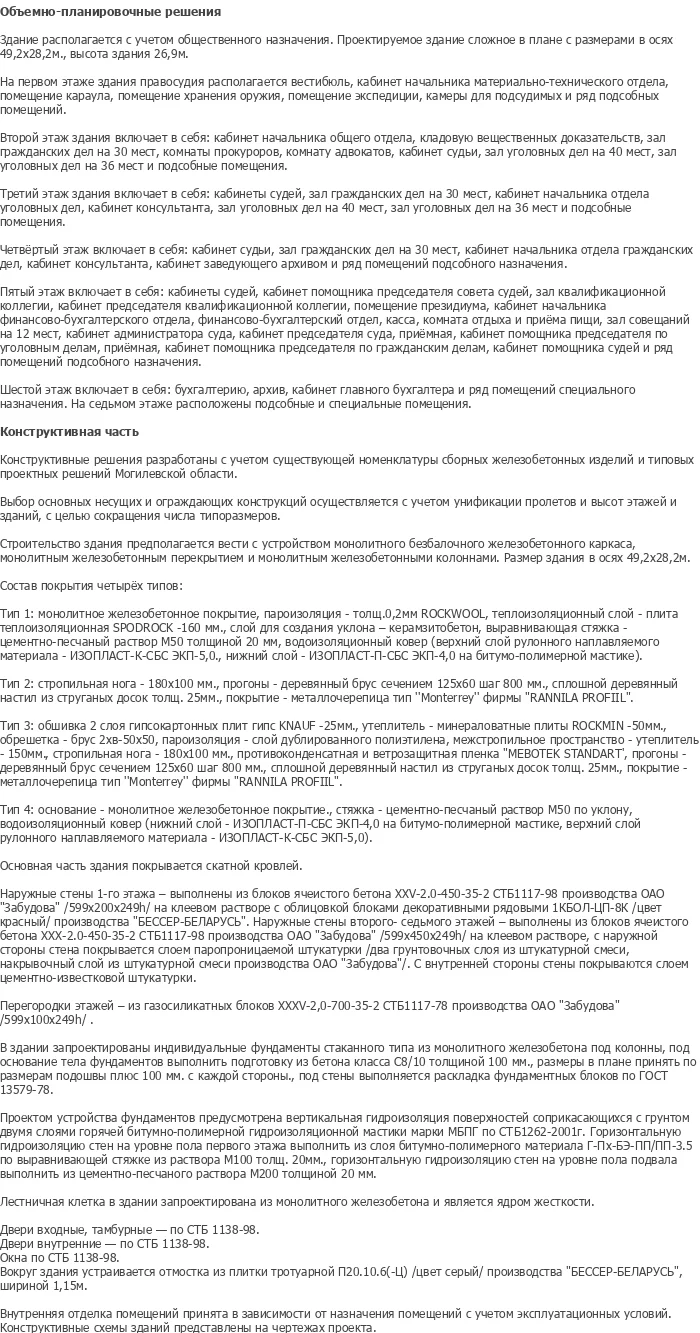

Здание располагается с учетом общественного назначения. Проектируемое здание сложное в плане с размерами в осях 49,2×28,2 м, высота здания 26,9 м. На первом этаже здания правосудия располагается вестибюль, кабинет начальника материально-технического отдела, помещение караула, помещение хранения оружия, помещение экспедиции, камеры для подсудимых и ряд подсобных помещений.

Второй этаж здания включает в себя: кабинет начальника общего отдела, кладовую вещественных доказательств, зал гражданских дел на 30 мест, комнаты прокуроров, комнату адвокатов, кабинет судьи, зал уголовных дел на 40 мест, зал уголовных дел на 36 мест и подсобные помещения. Третий этаж включает в себя: кабинеты судей, зал гражданских дел на 30 мест, кабинет начальника отдела уголовных дел, кабинет консультанта, зал уголовных дел на 40 мест, зал уголовных дел на 36 мест и подсобные помещения.

Четвертый этаж включает в себя: кабинет судьи, зал гражданских дел на 30 мест, кабинет начальника отдела гражданских дел, кабинет консультанта, кабинет заведующего архивом и ряд помещений подсобного назначения. Пятый этаж включает в себя: кабинеты судей, кабинет помощника председателя совета судей, зал квалификационной коллегии, кабинет председателя квалификационной коллегии, помещение президиума, кабинет начальника финансово-бухгалтерского отдела, финансово-бухгалтерский отдел, касса, комната отдыха и приема пищи, зал совещаний на 12 мест, кабинет администратора суда, кабинет председателя суда, приемная, кабинет помощника председателя по уголовным делам, приемная, кабинет помощника председателя по гражданским делам, кабинет помощника судей и ряд помещений подсобного назначения. Шестой этаж включает в себя: бухгалтерию, архив, кабинет главного бухгалтера и ряд помещений специального назначения. На седьмом этаже расположены подсобные и специальные помещения.

Конструктивные решения разработаны с учетом существующей номенклатуры сборных железобетонных изделий и типовых проектных решений Могилевской области. Выбор основных несущих и ограждающих конструкций осуществляется с учетом унификации пролетов и высот этажей и зданий, с целью сокращения числа типоразмеров. Строительство здания предполагается вести с устройством монолитного безбалочного железобетонного каркаса, монолитным железобетонным перекрытием и монолитными железобетонными колоннами.

Фундаменты стаканного типа из монолитного железобетона под колонны, под стены выполняется раскладка фундаментных блоков по ГОСТ 13579-78. Размеры в плане приняты по размерам колонны плюс 100 мм с каждой стороны. Наружные стены — ячеистый бетон. Перегородки этажей — из газосиликатных блоков. Двери входные, тамбурные — по СТБ 1138-98. Двери внутренние — по СТБ 1138-98. Окна — по СТБ 1138-98.

Покрытие здания представлено четырьмя типами. Тип 1: монолитное железобетонное покрытие, пароизоляция — толщ. 0,2 мм ROCKWOOL, теплоизоляционный слой — плита теплоизоляционная SPODROCK-160 мм, слой для создания уклона — керамзитобетон, выравнивающая стяжка — цементно-песчаная раствор М50 толщиной 20 мм, водоизоляционный ковер (верхний слой рулонного наплавляемого материала — ИЗОПЛАСТ-К-СБС ЭКП-5,0, нижний слой — ИЗОПЛАСТ-П-СБС ЭКП-4,0 на битумно-полимерной мастике). Тип 2: стропильная нога — 180×100 мм, прогоны — деревянный брус сечением 125×60 шаг 800 мм, сплошной деревянный настил из струганных досок толщ. 25 мм, покрытие — металлочерепица тип «Monterrey» фирмы «RANNILA PROFIL». Тип 3: обшивка 2 слоя гипсокартонных плит гипс KNAUF-25 мм, утеплитель — минераловатные плиты ROCKWOOL-50 мм, обрешетка — брус 2×8-50×50, пароизоляция — слой дублированного полиэтилена, межпрогонное пространство — утеплитель-150 мм, стропильная нога — 180×100 мм, прогоны — деревянный брус сечением 125×60 шаг 800 мм, сплошной деревянный настил из струганных досок толщ. 25 мм, покрытие — металлочерепица тип «Monterrey» фирмы «RANNILA PROFIL». Тип 4: основание — монолитное железобетонное покрытие, стяжка — цементно-песчаный раствор М50 по уклону, водоизоляционный ковер (нижний слой — ИЗОПЛАСТ-П-СБС ЭКП-4,0 на битумно-полимерной мастике, верхний слой рулонного наплавляемого материала — ИЗОПЛАСТ-К-СБС ЭКП-5,0).

Дипломный проект включает три технологические карты: на устройство кровли из металлочерепицы, на устройство монолитного каркаса и на устройство покрытия пола из штучного паркета. Технологическая карта на устройство монолитного каркаса содержит объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Технологическая карта на устройство кровли из металлочерепицы включает технологию монтажа стропильной системы, укладки металлочерепицы и мероприятия по гидроизоляции. Технологическая карта на устройство покрытия пола из штучного паркета содержит технологию подготовки основания, укладки паркета и лакировочные работы.

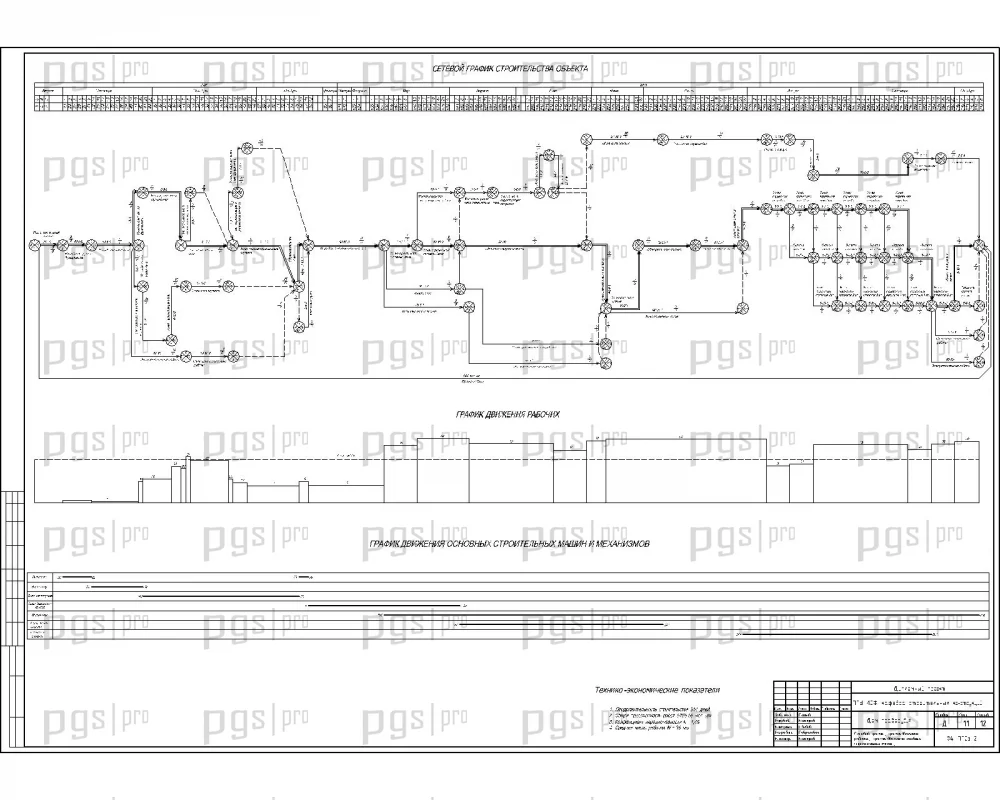

Календарный план производства работ составлен с учетом технологической последовательности возведения монолитного каркаса, монтажа ограждающих конструкций и выполнения отделочных работ. Сетевой график отражает критический путь строительства и позволяет оптимизировать сроки выполнения работ. График движения рабочих и машин отражает оптимальное использование строительной техники и персонала на протяжении всего периода строительства.

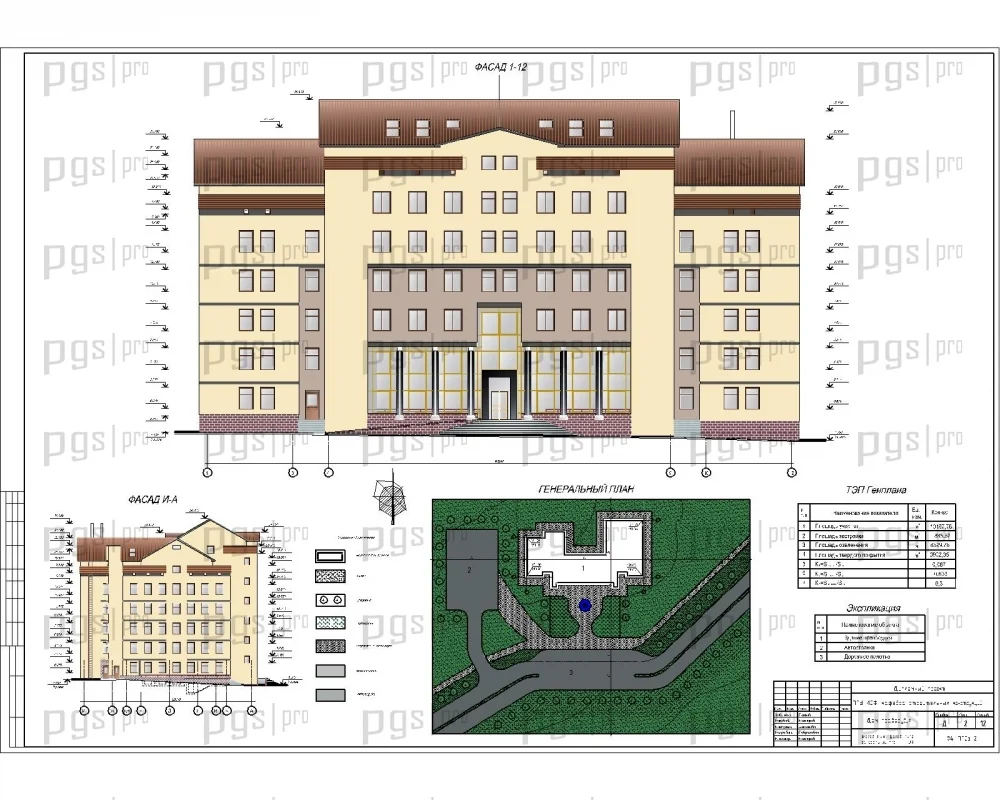

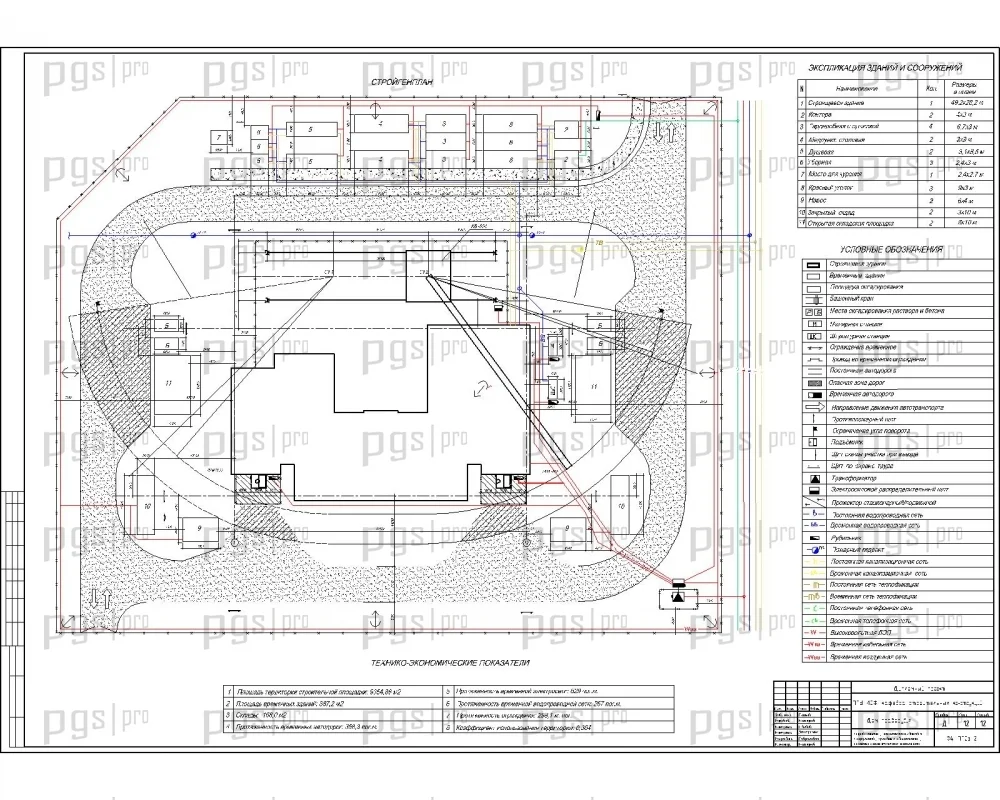

Строительный генеральный план содержит размещение временных зданий и сооружений, складских площадок, подъездных путей, сетей водоснабжения и электроснабжения строительной площадки. Технико-экономические показатели проекта позволяют оценить экономическую эффективность принятых организационно-технологических решений. Сводный сметный расчет содержит полную сметную документацию на строительство объекта. Раздел «Защита населения и хозяйственных объектов от чрезвычайных ситуаций» включает мероприятия по защите здания от ударной волны и расчет потребных сил и средств для восстановления. Раздел «Энерго- и ресурсоэффективность» содержит расчет теплотехнических параметров и энергетический паспорт здания.

Диплом №1011 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложная многоэтажная структура: семиэтажное здание суда с разнообразными функциональными зонами — залы судебных заседаний, кабинеты судей, административные помещения.

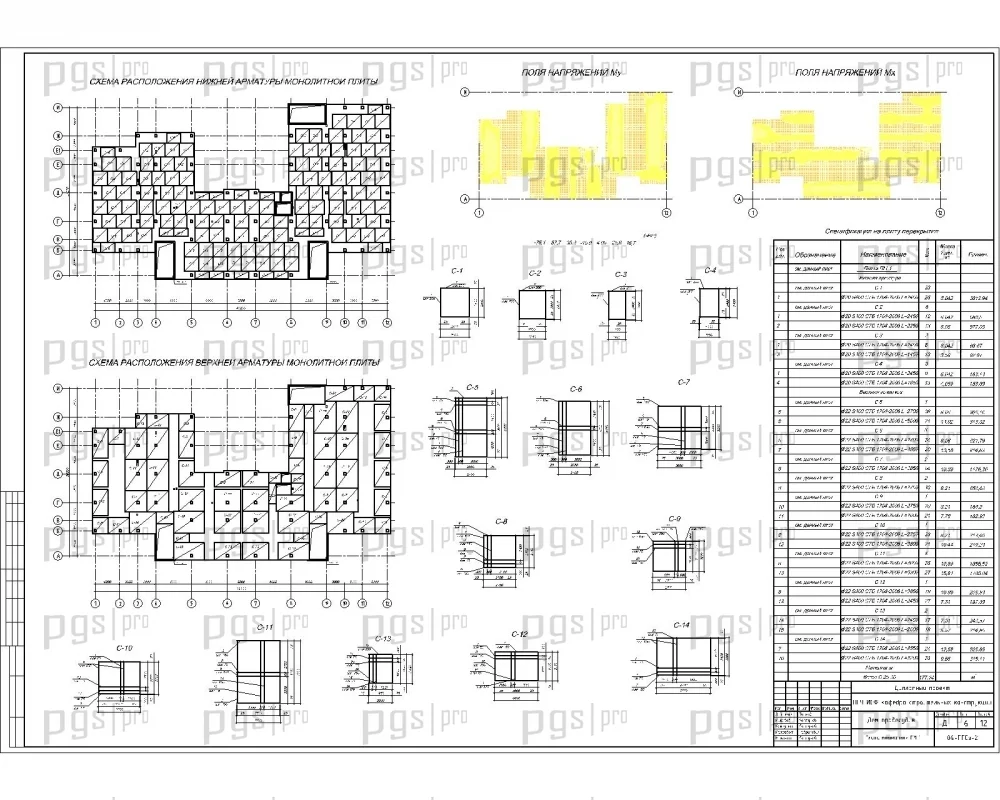

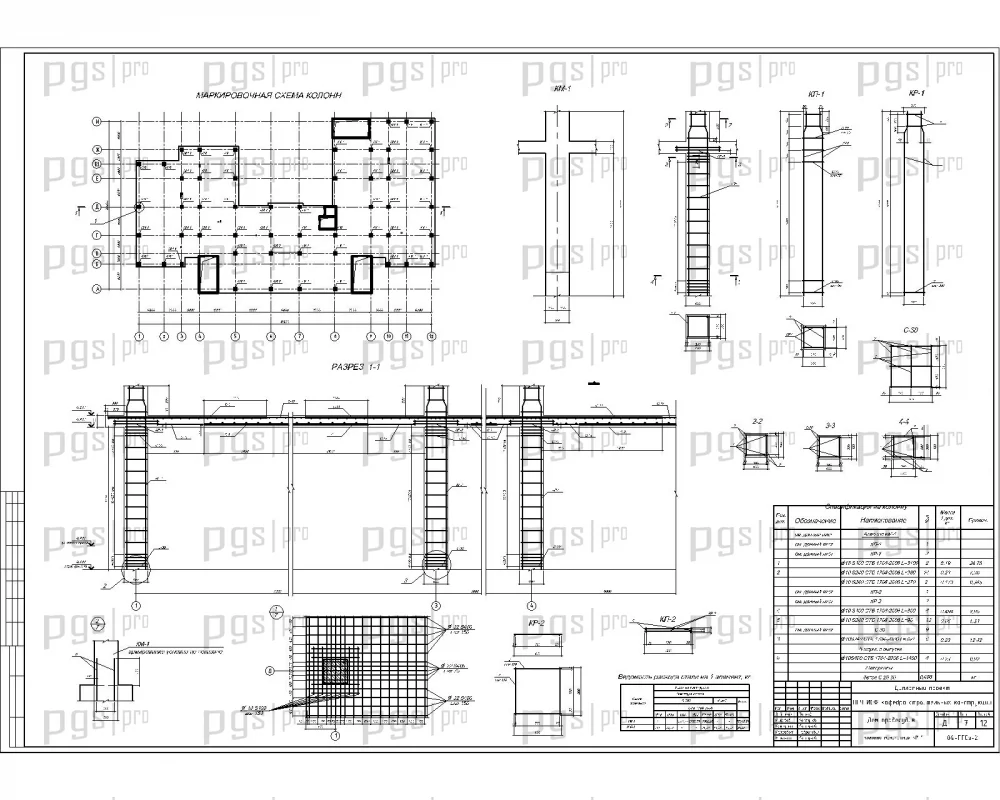

• Монолитный железобетонный каркас: расчет и конструирование монолитных колонн, перекрытий и фундаментов стаканного типа — полный набор расчетных задач.
• Двойной метод расчета: расчет конструкций выполнен в программе «SCAD» и ручным способом — соответствует современным требованиям проектирования.
• Четыре типа покрытий: разнообразие конструктивных решений кровли — от монолитного железобетона до металлочерепицы на деревянной стропильной системе.
• Расширенная комплектация: 135 листов пояснительной записки и 13 листов графики AutoCAD — объем значительно превышает средние требования вузовской подготовки.
• Уникальные разделы: защита от чрезвычайных ситуаций, энерго- и ресурсоэффективность, энергетический паспорт здания — редкие разделы для дипломных проектов.
• Практическая направленность: три технологические карты, сетевой график, строительный генплан, технико-экономические показатели, сводный сметный расчет.
• Доступная стоимость: проект предлагается по цене 3 000 рублей — одна из самых низких цен в каталоге при высоком качестве содержания.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1011 по доступной цене — 3 000 рублей.
