Дипломный проект №1017 «Оздоровительный центр в г. Белоозерск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для организации водно-лечебных процедур и оздоровительных услуг населения. Проект выполнен с учетом климатических условий и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Объем дипломной работы: 11 листов чертежей DWG (AutoCAD) и 86 листов пояснительной записки MS Word.

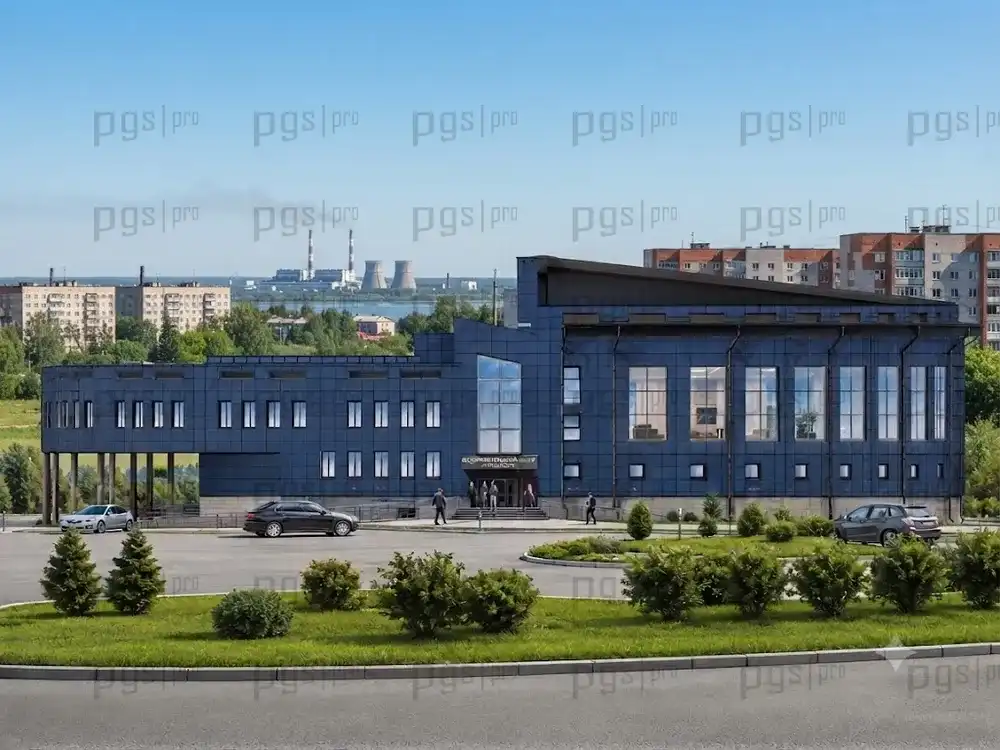

Проектируемый объект — трехэтажное здание оздоровительного центра сложной криволинейной формы, запроектированное в г. Белоозерск на пересечении улиц Ленина и Свидинского. Данный ПГС дипломный проект посвящен проектированию водно-лечебного блока филиала РУП «Брестэнерго», включающего в себя многофункциональный комплекс с бассейном, саунами, массажными кабинетами и лечебными ваннами. Здание имеет выразительную архитектуру с полукруглым объемом основного зала бассейна и прямоугольной пристройкой административно-бытовой части.

Основное функциональное назначение объекта — предоставление комплекса водолечебных процедур для взрослых и детей, включая аквапарк, сауну, русскую баню, массажные кабинеты, солярий, гидромассажные ванны и специализированные лечебные процедуры. Аквазона рассчитана на одновременное посещение 25 человек. Данный шаблон проекта подходит студентам строительных специальностей, изучающих проектирование социальных и лечебно-оздоровительных учреждений. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1017 предлагает уникальный объект повышенной сложности.

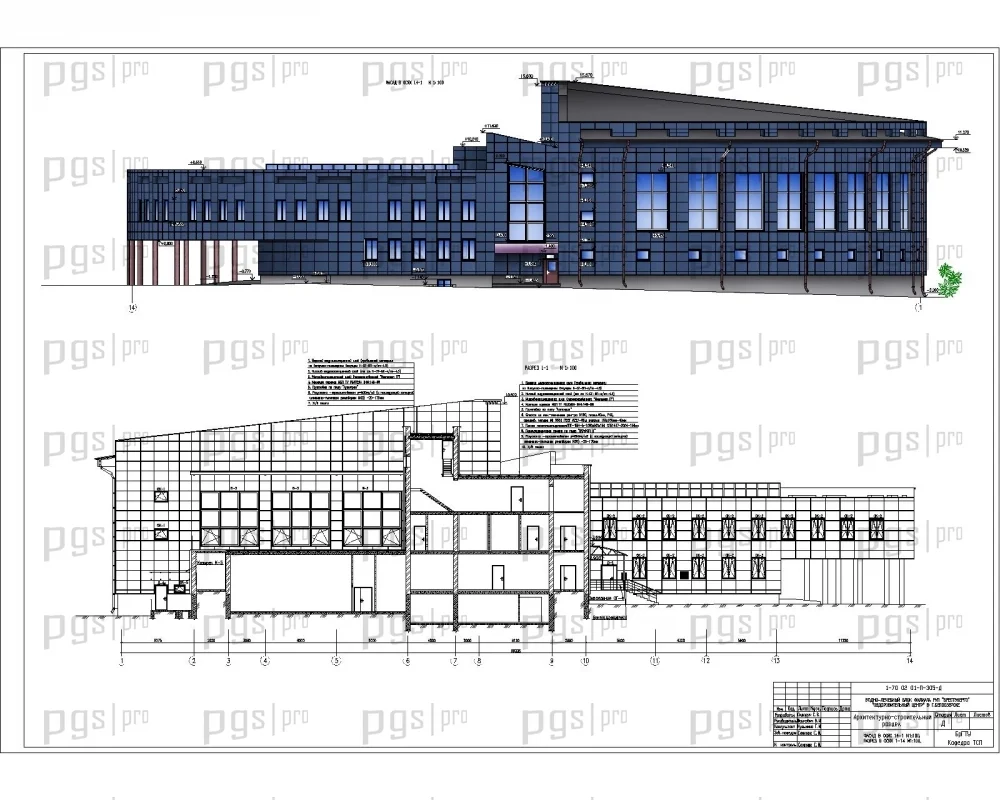

Архитектурный облик здания формируется сочетанием плавных криволинейных фасадов основного объема и строгих линий административного блока. Наружные стены выполнены из керамического кирпича с применением систем вентилируемых фасадов. Здание запроектировано с учетом современных требований к энергоэффективности, доступности и санитарно-гигиеническим нормам для учреждений подобного типа.

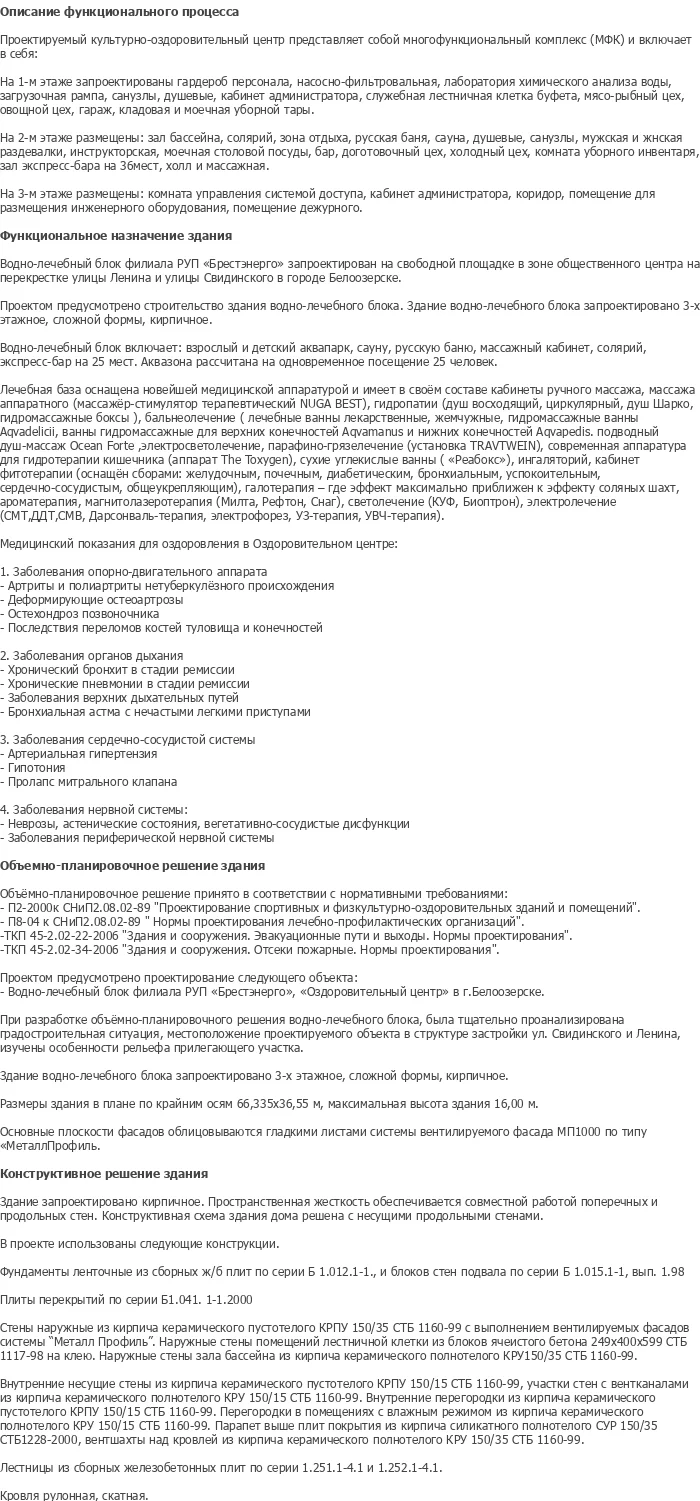

Функциональные связи в здании решены поэтажно с четким зонированием общественной, лечебной, технологической и административной функций. В основу планировочной структуры положен принцип разделения потоков посетителей и персонала с обеспечением санитарно-гигиенических требований.

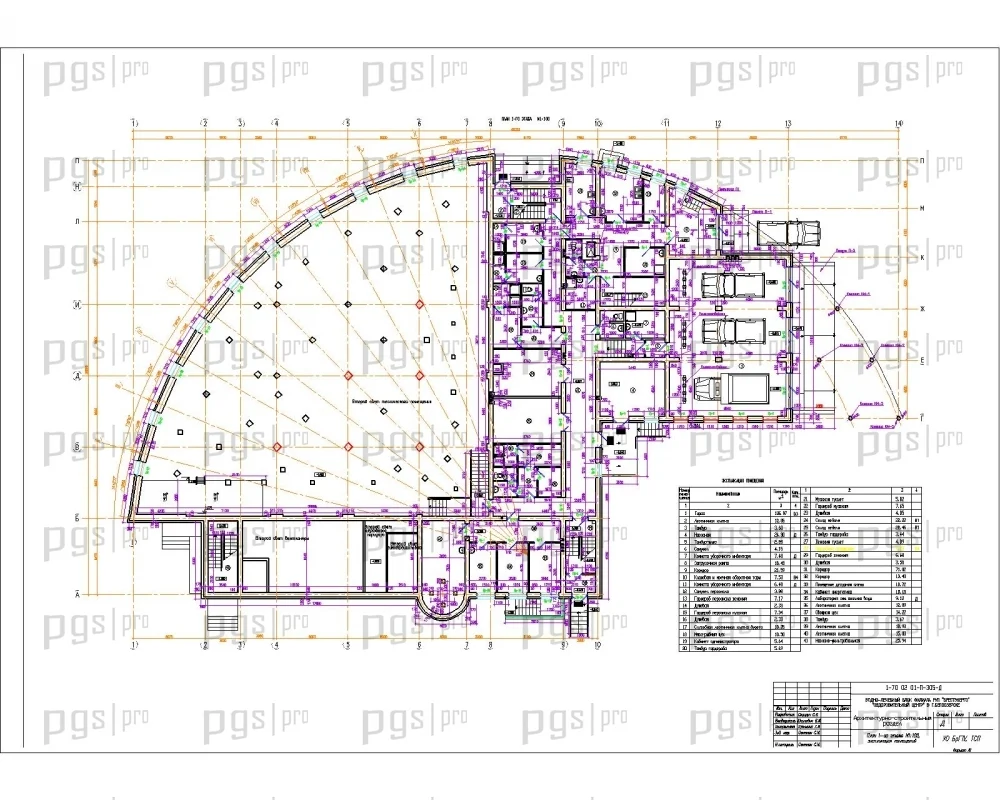

Первый этаж: гардероб персонала, насосно-фильтровальная, лаборатория химического анализа воды, загрузочная рампа, санузлы, душевые, кабинет администратора, служебная лестничная клетка буфета, мясо-рыбный цех, овощной цех, гараж, кладовая и моечная уборной тары.

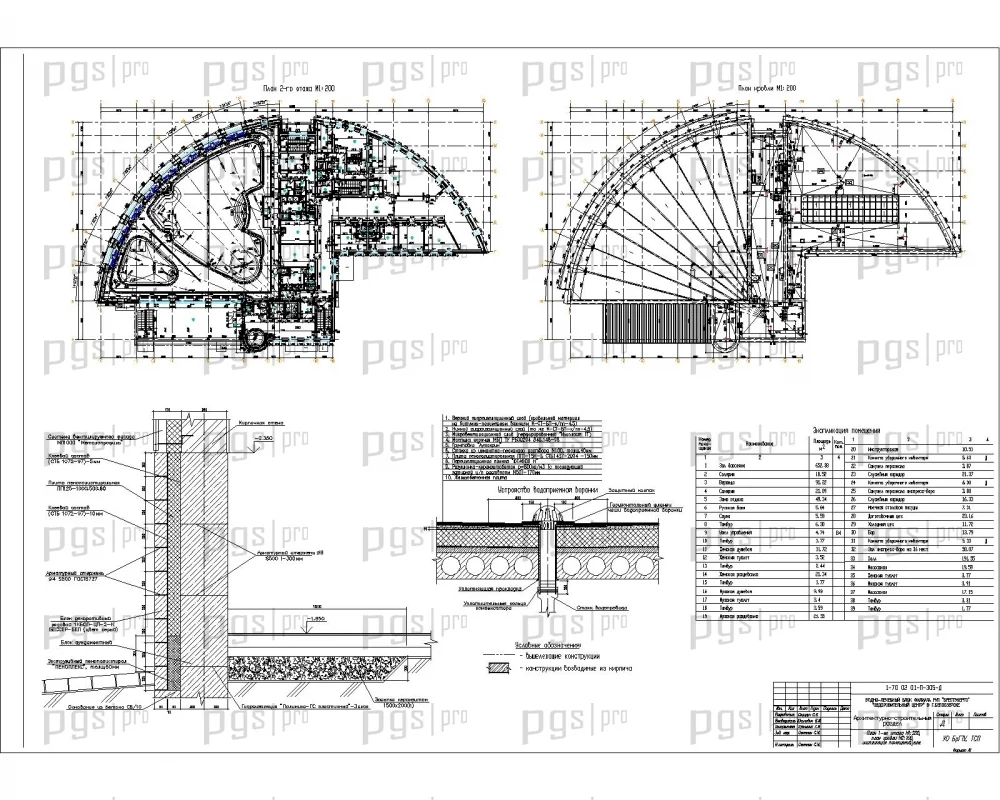

Второй этаж: размещены зал бассейна, сопряж, зона отдыха, русская баня, сауна, душевые, санузлы, мужская и женская раздевалки, инструкторская, моечная столовой посуды, бар, доготовочный цех, холодный цех, комната уборного инвентаря, зал экспресс-бара на 36 мест, холл и массажная.

Третий этаж: комната управления медицинской системой доступа, кабинет администратора, коридор, помещение для размещения инженерного оборудования, помещение дежурного.

Объемно-планировочное решение выполнено в соответствии с нормативными требованиями: СНиП 2.08.02-89 «Проектирование спортивных и физкультурно-оздоровительных зданий и помещений», СНиП 2.08.02-89 «Нормы проектирования лечебно-профилактических учреждений», ТКП 45-2.02-22-2006 «Здания и сооружения. Эвакуационные пути и выходы» и ТКП 45-2.02-34-2006 «Здания и сооружения. Отсеки пожарные».

Здание спроектировано кирпичное. Пространственная жесткость обеспечивается совместной работой поперечных и продольных стен. Конструктивная схема здания решена с несущими продольными стенами.

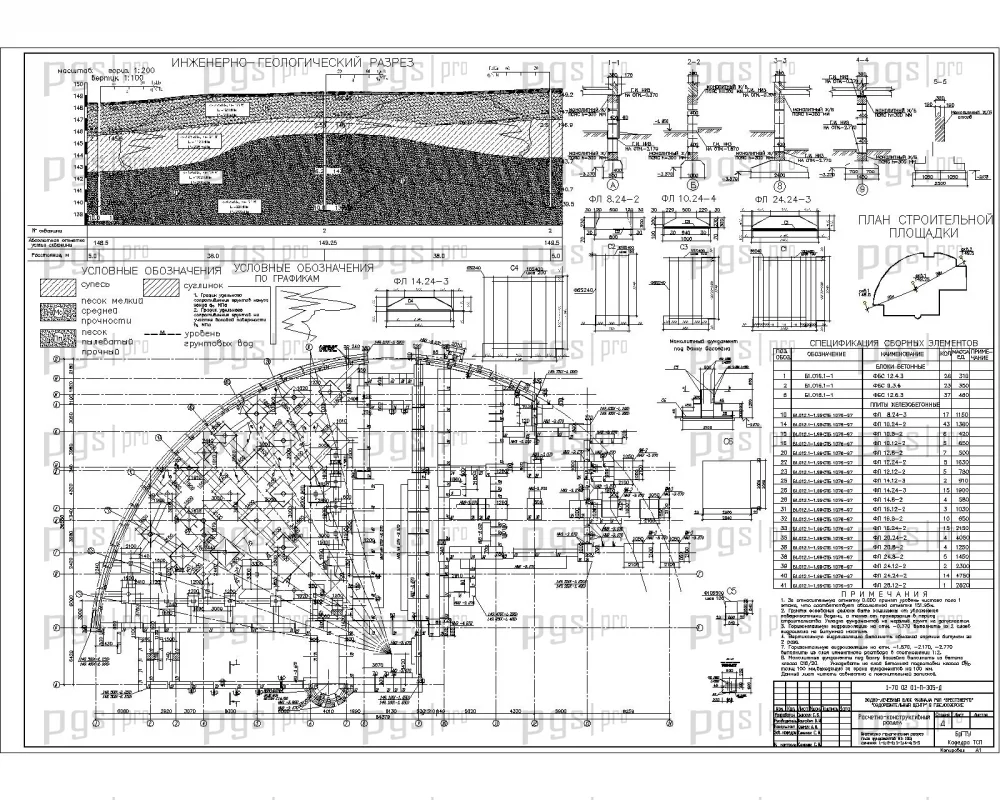

Фундаменты: ленточные из сборных железобетонных плит по серии Б 1.012.1-1 и блоков стен подвала по серии Б 1.015.1-1, вып. 1.98.

Наружные стены: кладка из кирпича керамического пустотелого КРПУ 150/35 СТБ 1160-99 с выполнением вентилируемых фасадов системы «Металл Профиль». Наружные стены помещений плавательной клетки из блоков ячеистого бетона 249х400х599 СТБ 1117-98 на клею. Наружные стены зала бассейна — из кирпича керамического полнотелого КРУ 150/35 СТБ 1160-99.

Внутренние несущие стены: из кирпича керамического пустотелого КРПУ 150/15 СТБ 1160-99, участки стен с вентканалами и кирпича керамического полнотелого КРУ 150/15 СТБ 1160-99. Внутренние стены помещений с влажным режимом — из кирпича керамического пустотелого КРПУ 150/15 СТБ 1160-99. Перегородки в помещениях с влажным режимом — из кирпича керамического полнотелого КРУ 150/15 СТБ 1160-99. Парапет выше плит крыши из кирпича силикатного полнотелого СУР 150/35 СТБ 1228-2000, вентиляционные шахты — из кирпича керамического полнотелого КРУ 150/35 СТБ 1160-99.

Перекрытия: сборные железобетонные плиты по серии Б1.041. 1-1.2000.

Лестницы: из сборных железобетонных плит по серии 1.251.1-4.1 и 1.252.1-4.1.

Кровля: рулонная, скатная. Основные фасады облицовываются гладкими листами системы вентилируемого фасада МП1000 по типу «МеталлПрофиль».

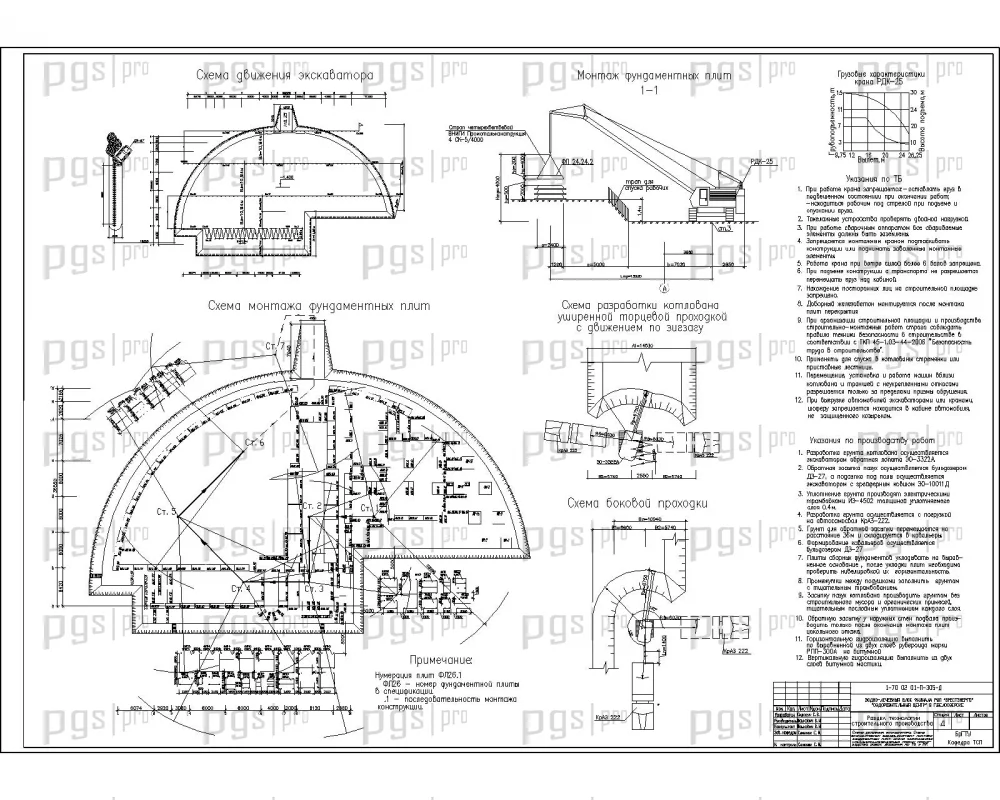

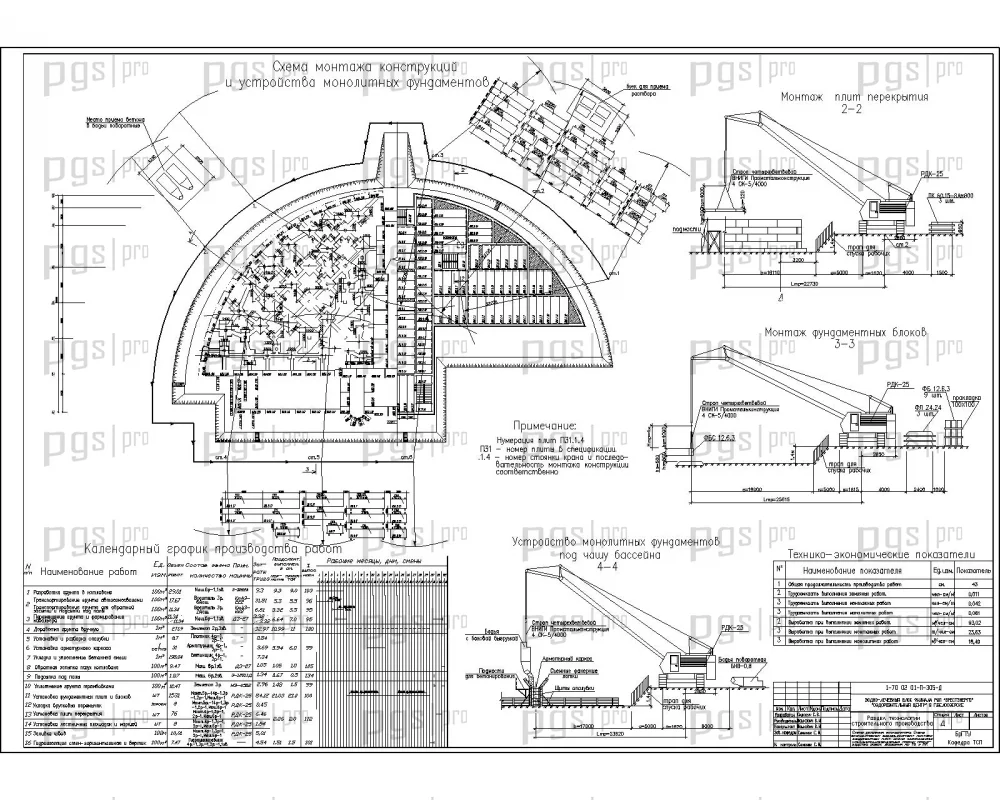

Проект включает разработку двух технологических карт: на устройство подземной части здания и на устройство первого этажа. Технологическая карта на подземную часть содержит объемы земляных работ, устройство фундаментов, гидроизоляцию и обратную засыпку котлована с учетом геологических условий строительной площадки.

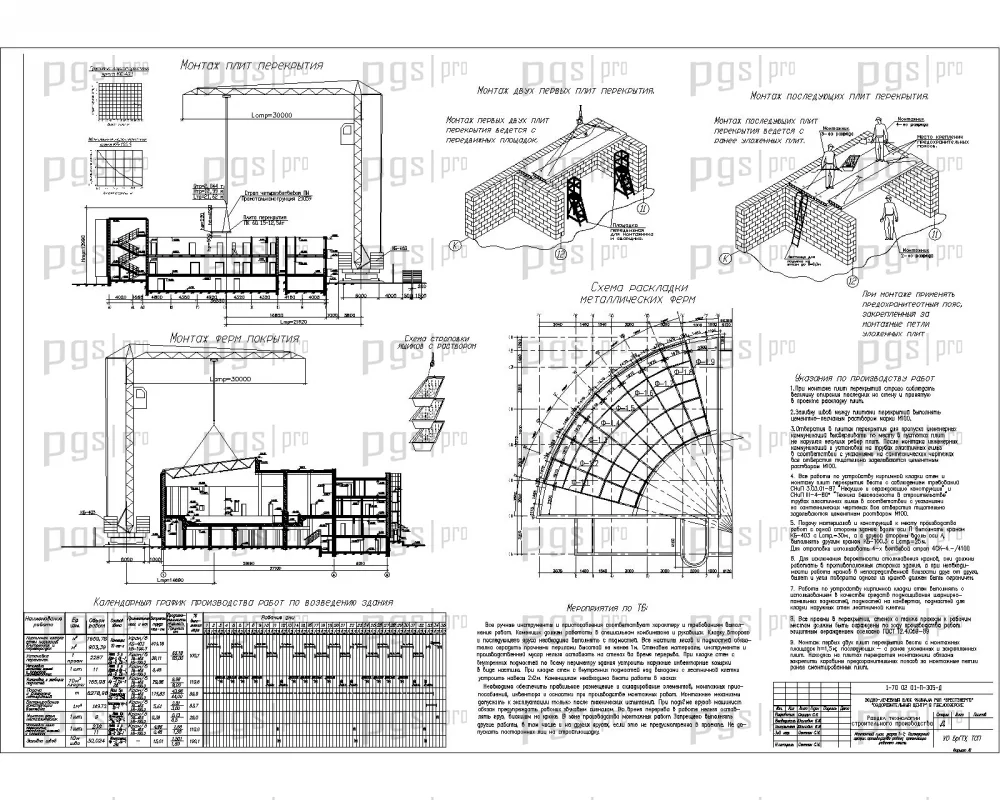

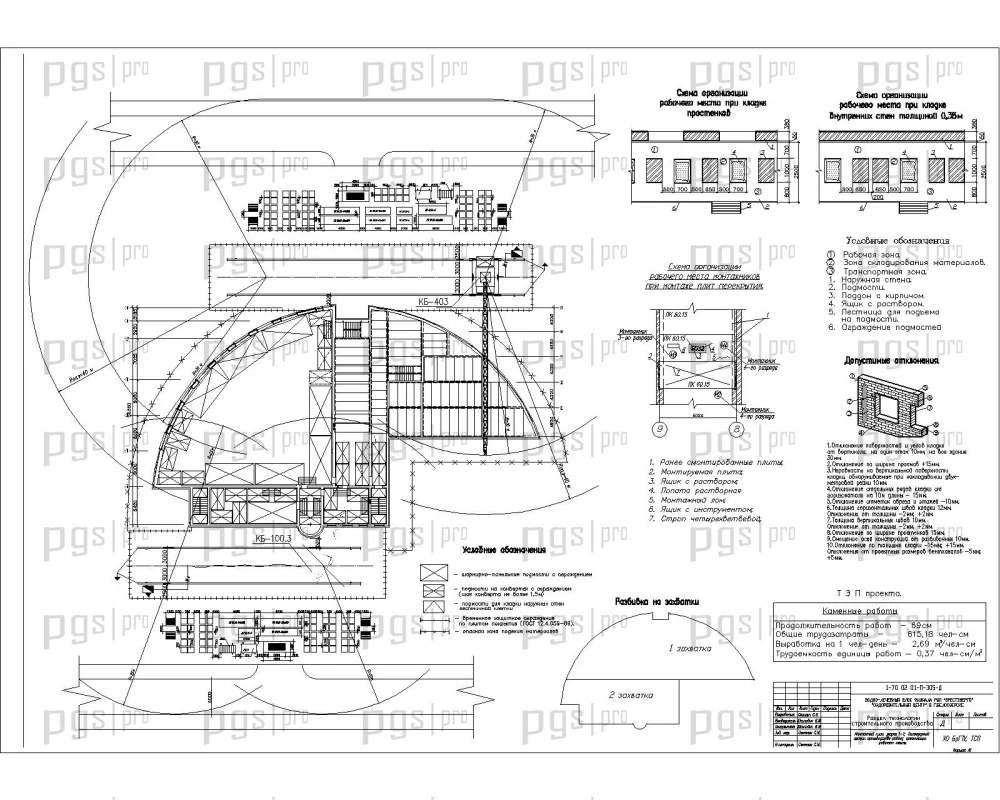

Технологическая карта на устройство первого этажа включает кладочно-монтажные работы, устройство перекрытий, монтаж лестничных маршей и площадок, а также контроль качества работ по монтажу плит перекрытий и покрытий. В проекте предусмотрены мероприятия по технике безопасности при производстве кладочных и монтажных работ.

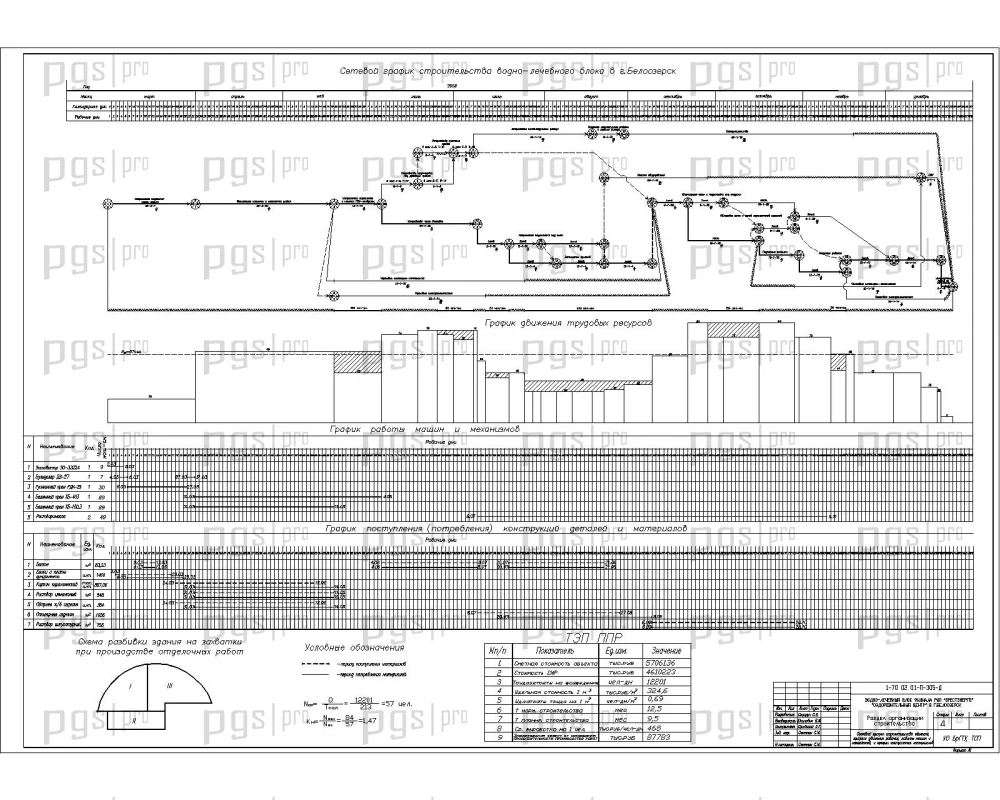

Календарный график производства работ составлен в виде сетевого графика с учетом технологической последовательности возведения здания, сезонности строительства и критического пути. График включает расчет трудовых ресурсов, машин и механизмов.

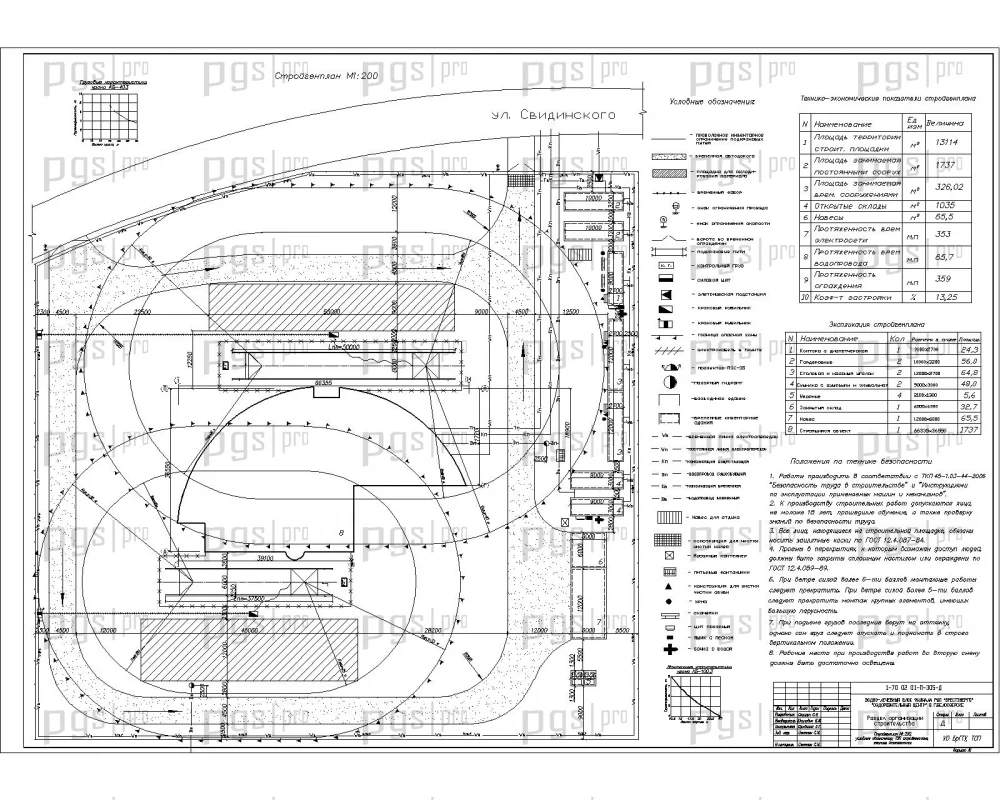

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, дорог и подъездных путей, сетей временного электроснабжения и водоснабжения строительной площадки. Выполнен расчет потребности в электроэнергии и воде, организация охраны окружающей среды и противопожарные мероприятия.

Технико-экономические показатели: сметная стоимость объекта — 2 874 464,2 руб., сметная стоимость строительных работ — 1 039 338,11 руб., выработка на одного рабочего в день — 8626,87 руб., строительный объем здания — 1830 м³, сметная стоимость 1 м² общей площади здания — 14 465,31 руб., нормативная продолжительность строительства — 133 дня, продолжительность строительства — 121 день, себестоимость 1 м² общей площади здания — 12 747,88 руб., коэффициент использования основных фондов — 1,23 процента.

Диплом №1017 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальный объект повышенной сложности: трехэтажное здание сложной криволинейной формы с полукруглым объемом бассейна — редкий пример для дипломной работы.
• Полная комплектация: 86 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Специализированное функциональное назначение: водно-лечебный блок с аквапарком, саунами, массажными кабинетами и лечебными ваннами.
• Разнообразие конструкций: фундаменты, несущие стены различных типов, перекрытия, лестницы, вентилируемые фасады, рулонная и скатная кровля.
• Практическая направленность: две технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчет конструкций: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1017 по доступной цене — 3 000 рублей.
