Дипломный проект №1020 «Здание средней школы в г. Белгород» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для обучения учащихся младших, средних и старших классов. Проект выполнен с учетом современных требований к функциональности, безопасности и энергоэффективности образовательных учреждений. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1020 предлагает оптимальное соотношение цены и качества.

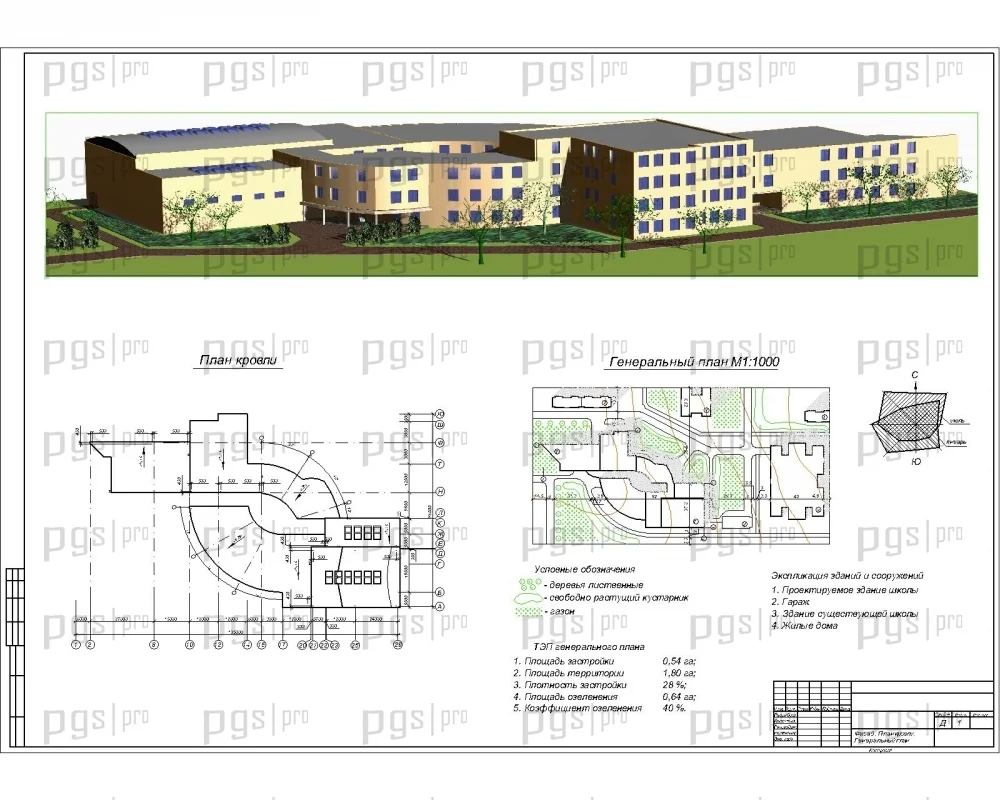

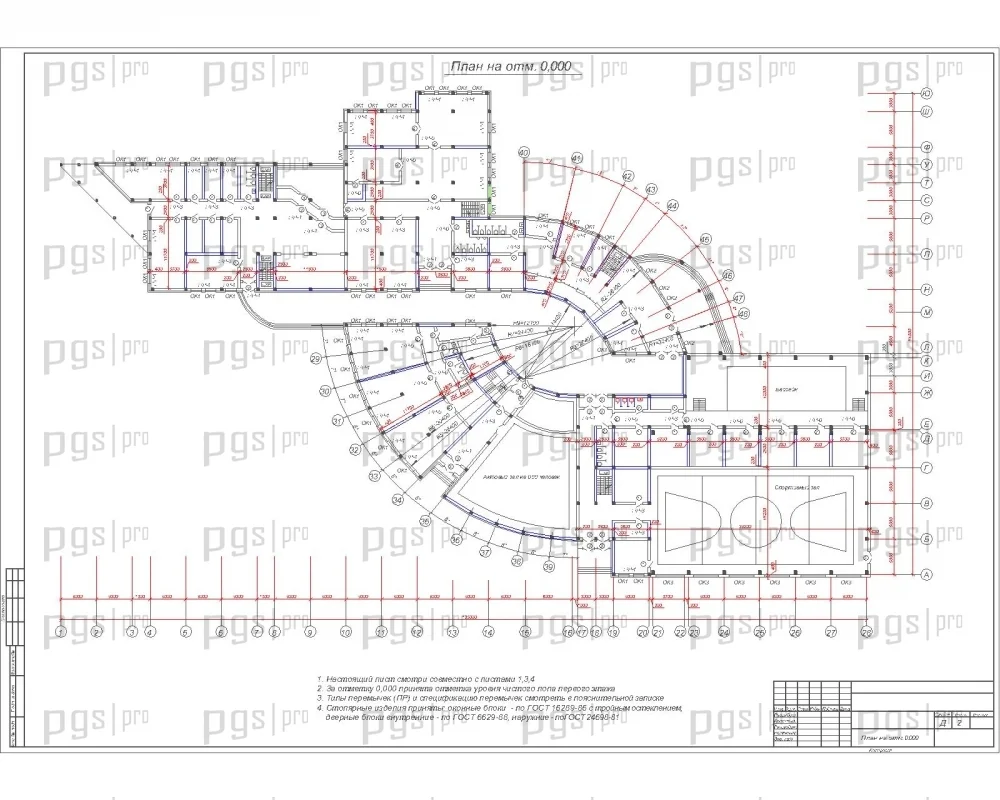

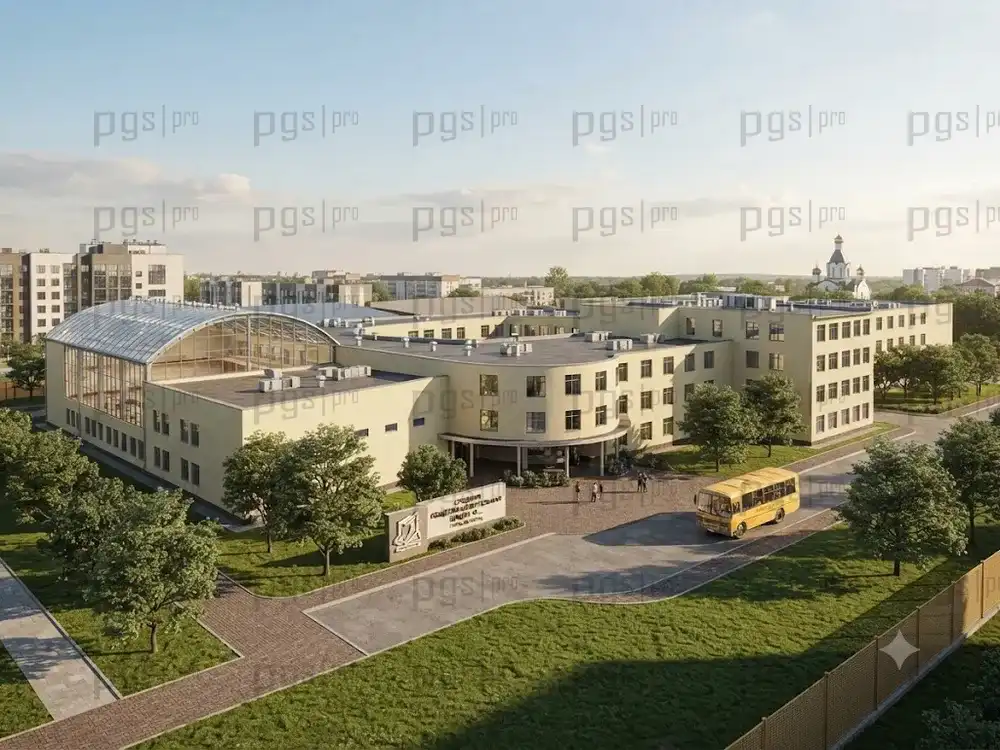

Проектируемый объект — здание средней школы в г. Белгород, относящееся к категории социальных зданий. Данный шаблон проекта разработан для обучения учащихся младших, средних и старших классов в одной образовательной организации. Здание имеет различную этажность (3–4 этажа) и сложную форму в плане с осевыми размерами 135×81 м, что обусловлено функциональным зонированием и необходимостью размещения спортивно-оздоровительного блока. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Школа спроектирована с учетом современных санитарно-гигиенических норм, требований пожарной безопасности и доступности для лиц с ограниченными возможностями. В состав объекта входят учебные помещения, спортивный зал, бассейн, столовая, мастерские, актовый зал, библиотека, медицинский блок и административные помещения. Данный дипломная работа по специальности ПГС демонстрирует комплексный подход к проектированию многофункционального общественного здания.

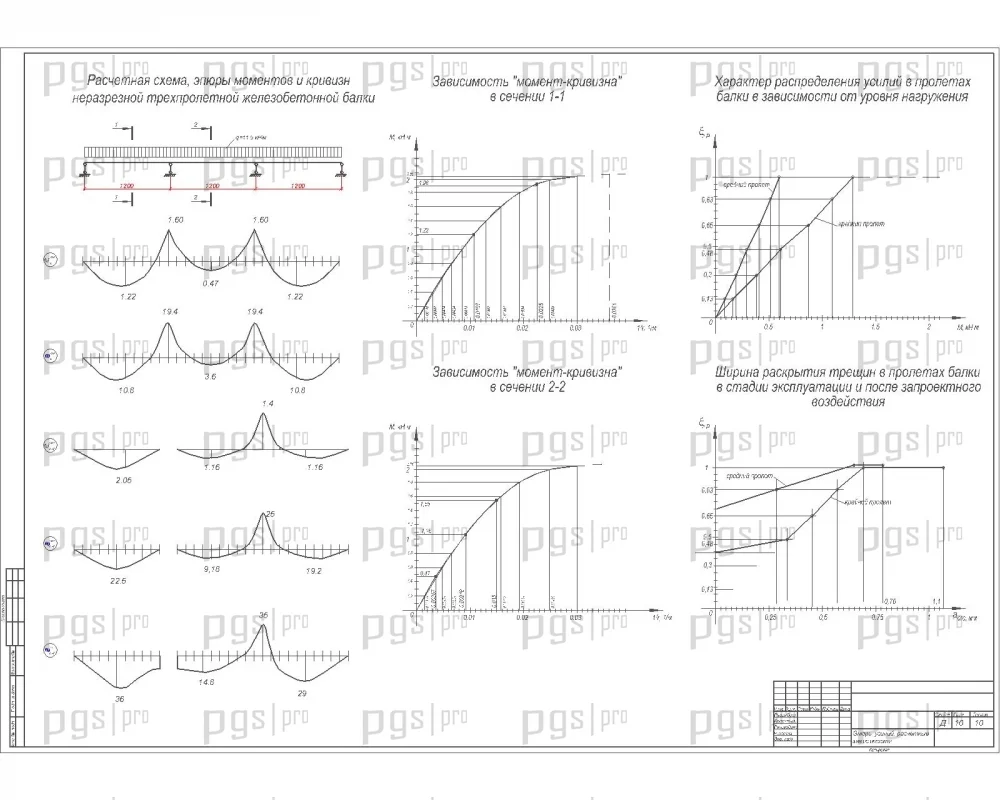

Расчет несущих конструкций выполнен программны «Лира», что соответствует требованиям вузовской подготовки. Проект включает научно-исследовательский раздел, посвященный сравнению вариантов плит перекрытия и анализу напряженно-деформированного состояния конструкций. Объект подходит для защиты в бакалавриате и магистратуре по направлению ПГС.

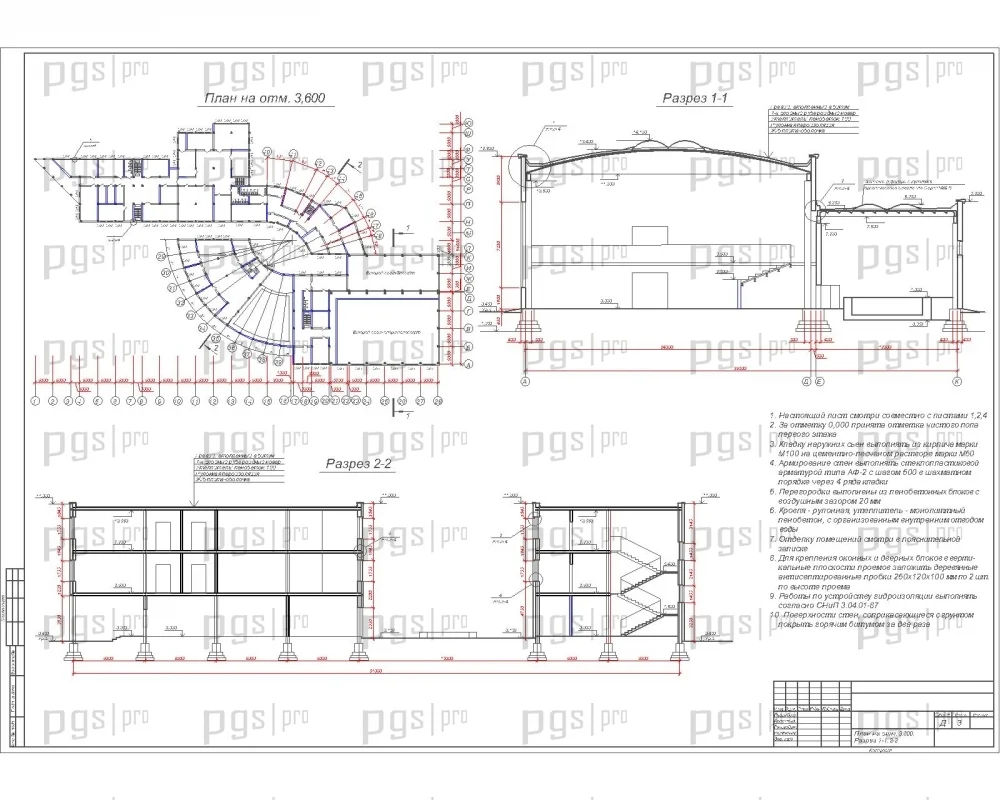

Функциональная структура здания школы организована по принципу разделения потоков учащихся разных возрастных групп с обеспечением самостоятельного функционирования каждого блока. Здание состоит из нескольких функциональных зон, объединенных в единый архитектурный комплекс.

Блок младших классов включает учебные помещения для начальной школы, спортивный зал, раздевалки, гардеробные, медицинский кабинет, комнаты для групп продленного дня и помещения технического персонала. Блок имеет отдельный вход со стороны атриума и внутреннего дворика, а также отдельный вход со стороны стадиона. В подвале располагаются помещения отопительных систем, систем жизнеобеспечения и убежище.

Блок средних и старших классов занят учебными помещениями, мастерскими, столовой, кухней, универсальным залом, кабинетами сотрудников и техническими помещениями. На первом этаже размещены актовый зал, киноконцертный зал, сауны, гардероб. На втором этаже находятся учебные классы, лаборатории, рекреационные пространства и другие помещения. Данный блок состоит из трех крупных элементов: четырехэтажного, прямоугольного в форме части и двух частей, выполненных в виде секторов.

Спортивно-оздоровительный блок примыкает к двум частям блока для старших и средних классов и включает спортивный зал, бассейн, раздевалки, душевые и другие вспомогательные помещения. Выход на трибуны спортивного зала осуществляется со второго этажа пристройки. Вход в бассейн изолирован двойным тамбуром из рекреационного пространства спортивного блока.

Основная часть здания запроектирована в сборно-монолитном каркасе с плоскими дисками перекрытия, спортивный корпус — в полносвязевом каркасе. Конструкции рассчитаны на нагрузки от собственного веса, нормативную снеговую нагрузку 0,7 кПа, нормативную ветровую нагрузку 0,3 кПа и полезные нагрузки в соответствии с требованиями СНиП.

Каркас здания выполнен из сборных железобетонных колонн сечением 30×30 см и монолитных ригелей высотой 22 см. Колонны каркаса бассейна приняты по серии 1.423-3 сечением 400×500 мм при этажной высоте 8100 мм. Несущие и связевые монолитные железобетонные ригели пропущены через сквозные проемы в теле колонн. Принятая архитектурно-строительная система является открытой, универсальной, с гибкой сеткой колонн (пролеты до 7,2 м включительно).

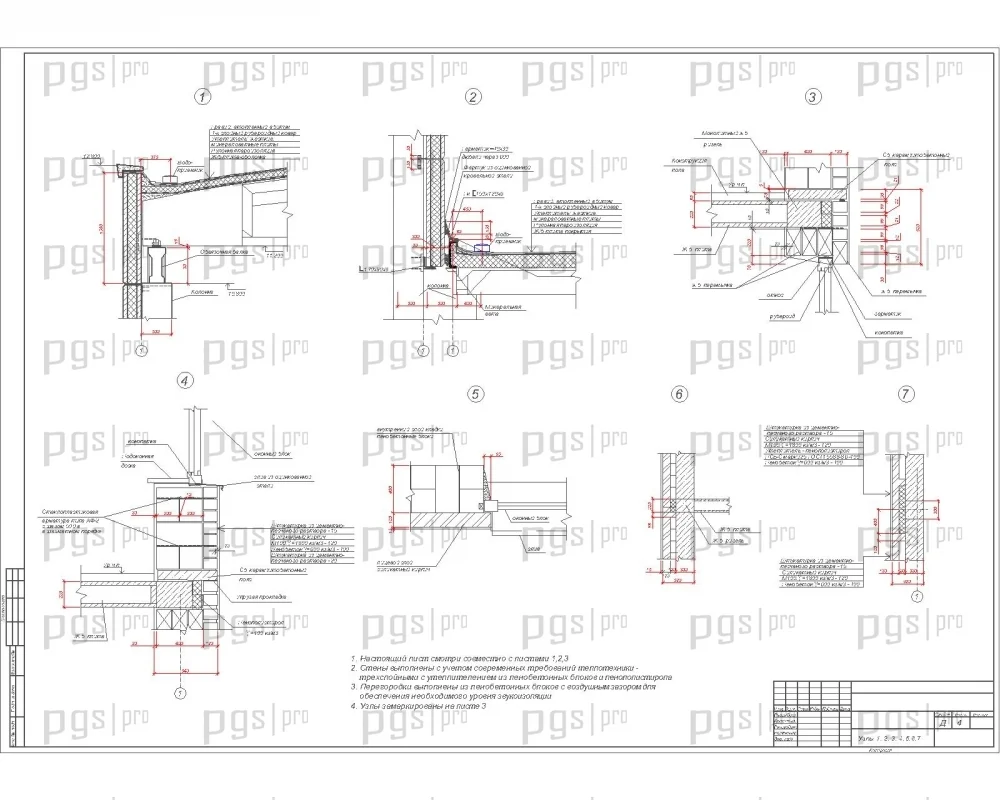

Наружные стены выполнены из пенобетонных блоков, облицованных силикатным кирпичом и оштукатуренных. В качестве ограждения бассейна и спортивного зала использованы панели трехслойной конструкции с утеплителем из полистиролбетона. Перегородки пенобетонные толщиной 22 см. Горизонтальная гидроизоляция стен выполнена из цементного раствора состава 1×2, вертикальная гидроизоляция — обмазка битумной мастикой за 2 раза.

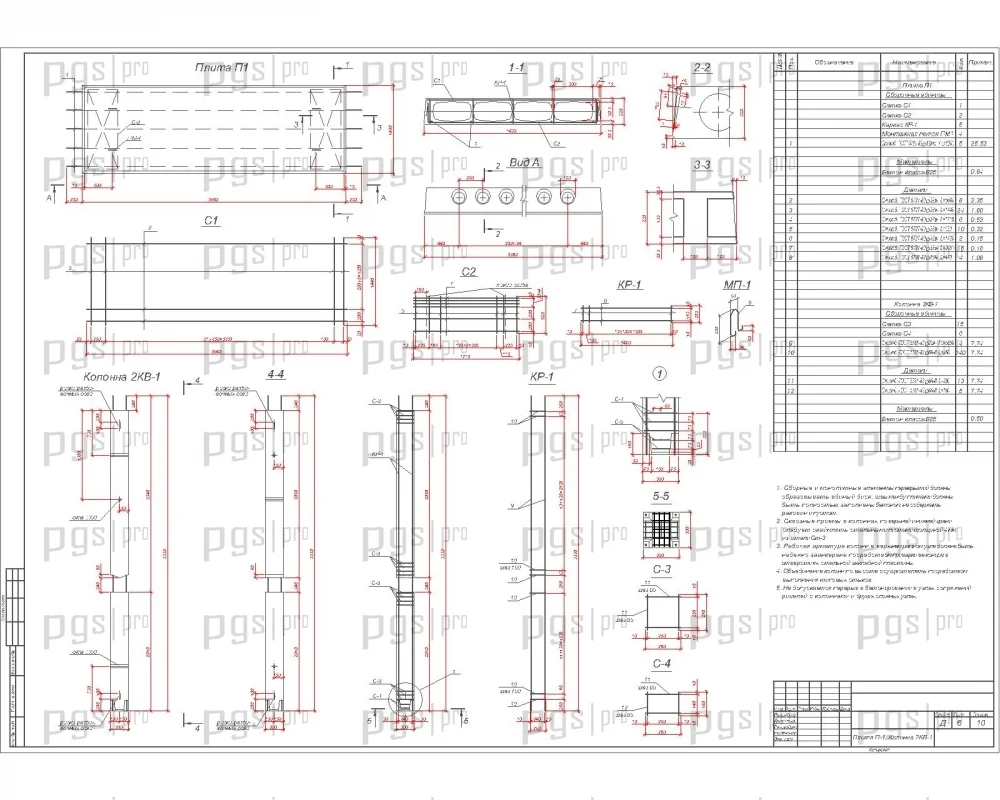

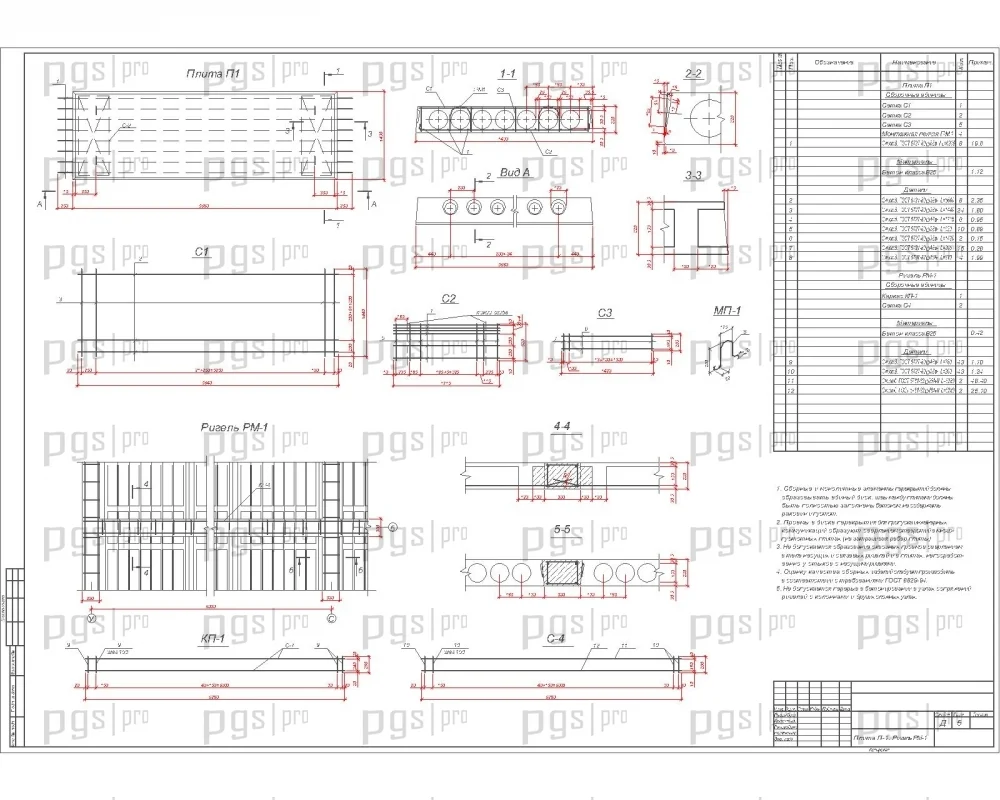

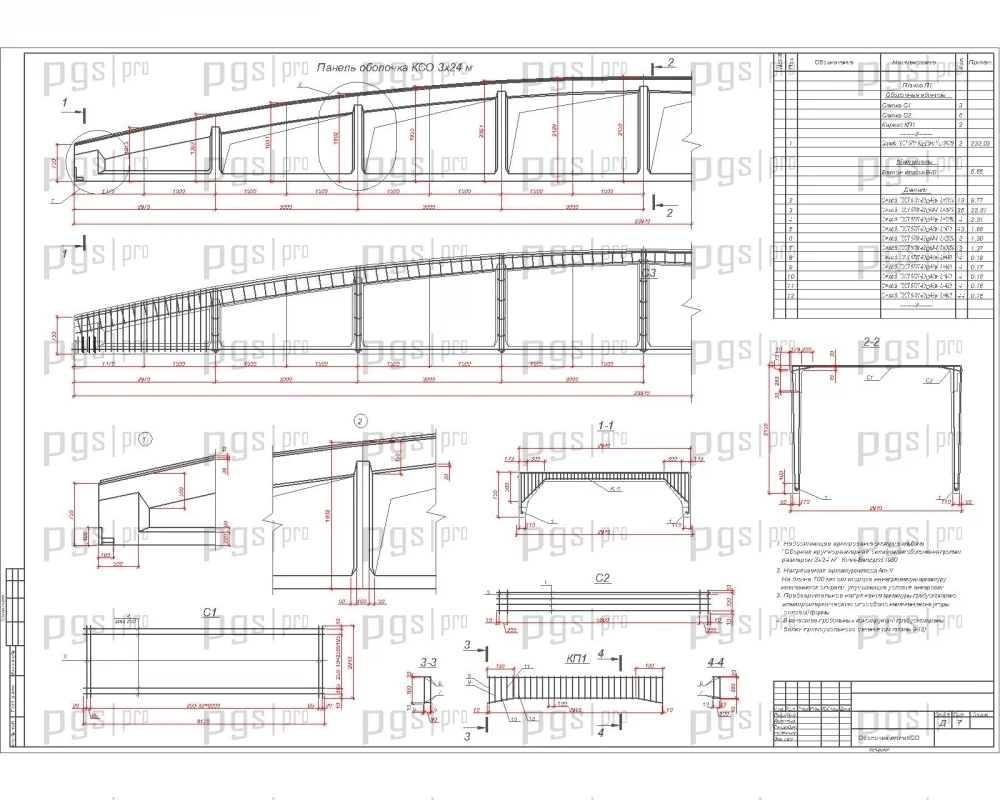

Перекрытия выполнены многопустотными плитами шириной 1490 и 1190 мм, панелями-оболочками КСО размером 3×24 м и 3×12 м. Плиты опираются на контурные балки. Лестницы — из укрупненных сборных железобетонных маршей, объединенных с полуплощадками. Полы лестничных площадок — мозаичные. Кровля — совмещенная, невентилируемая с внутренним организованным водостоком, утеплитель — жесткие минераловатные плиты.

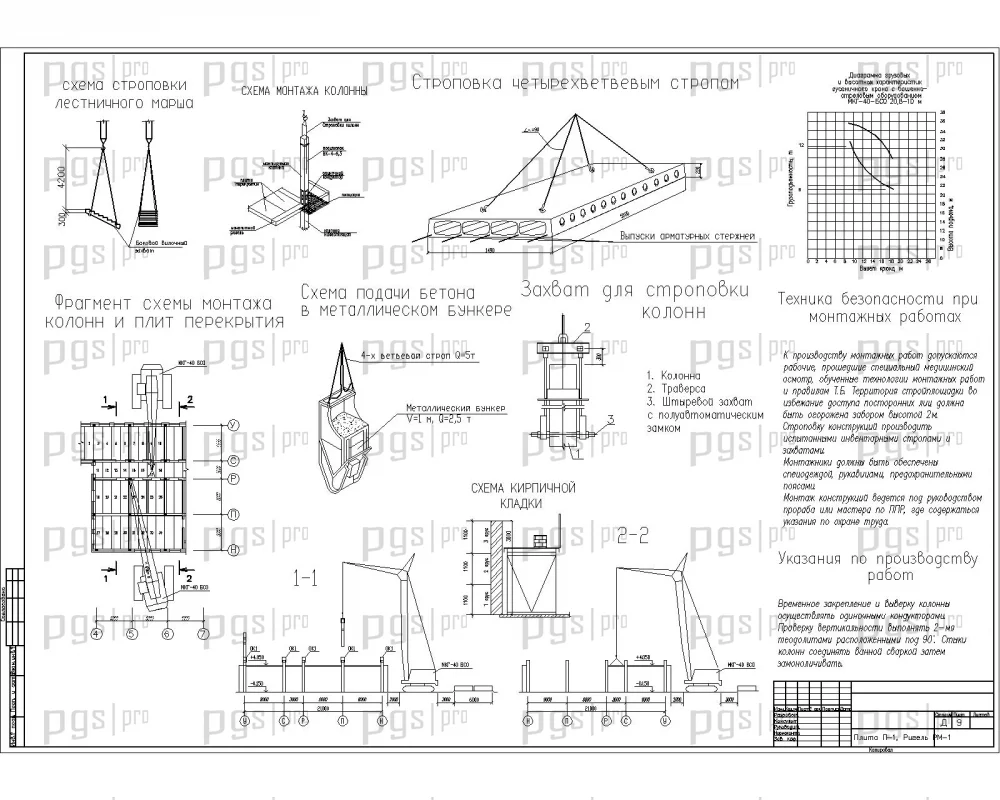

Технологическая карта выполнена на монтаж конструкций и включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. В разделе рассмотрены особенности монтажа сборных железобетонных колонн, ригелей, плит перекрытия и панелей-оболочек КСО.

Календарный план составлен с учетом сезонности строительных работ и технологических пауз. В плане отражены сроки выполнения основных видов работ: земляные работы, устройство фундаментов, возведение каркаса, монтаж перекрытий, устройство кровли, отделочные работы и благоустройство территории. Применяется для оптимизации критического пути строительства и рационального использования ресурсов.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов материалов, дорог и коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки, мероприятия по охране окружающей среды. На генплане отражены зоны хранения сборных железобетонных изделий, бетонного завода и площадки для отдыха рабочих.

Технико-экономические показатели включают сметную стоимость объекта, стоимость строительных работ, выработку на одного рабочего, строительный объем здания, сметную стоимость 1 м² общей площади, нормативную и фактическую продолжительность строительства, коэффициент использования основных фондов и себестоимость 1 м² жилой площади.

Диплом №1020 выделяется среди аналогичных работ по ПГС следующими характеристиками:

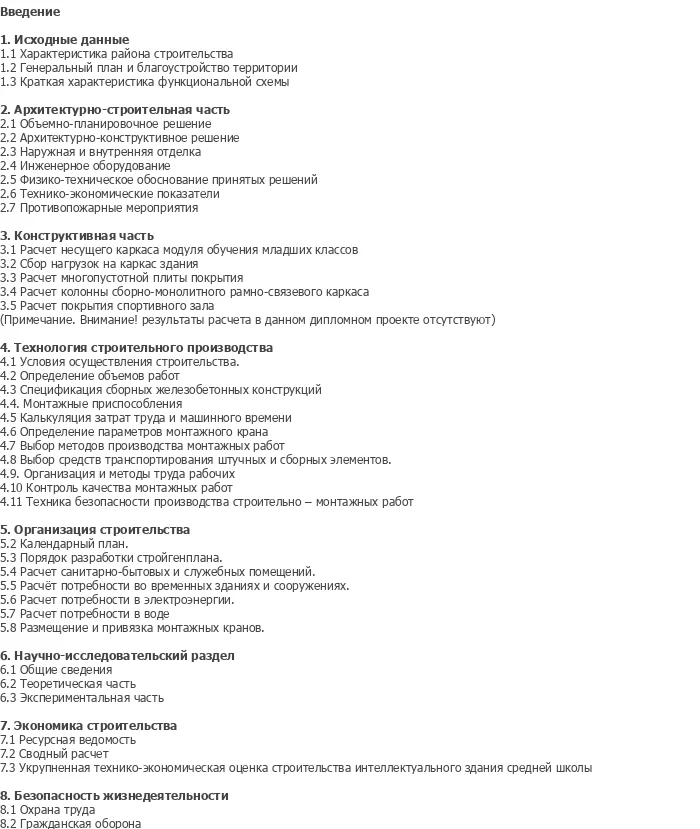

• Полная комплектация: 114 листов пояснительной записки и 13 листов графики AutoCAD и Компас — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: здание сложной конфигурации в плане с различной этажностью — демонстрирует высокий уровень проектирования.
• Разнообразие конструкций: сборно-монолитный каркас, полносвязевой каркас спортивного корпуса, панели-оболочки КСО, многопустотные плиты.
• Комплексное функциональное зонирование: учебные блоки для разных возрастных групп, спортивный зал, бассейн, актовый зал, столовая.
• Комбинированный расчет: Программный комплекс «Лира» — соответствует современным требованиям вузов.
• Научно-исследовательский раздел: сравнение вариантов плит перекрытия и анализ напряженно-деформированного состояния.
• Практическая направленность: технологическая карта на монтаж конструкций, календарный график, строительный генплан.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и гражданской обороне.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1020 по доступной цене — 3 500 рублей.
