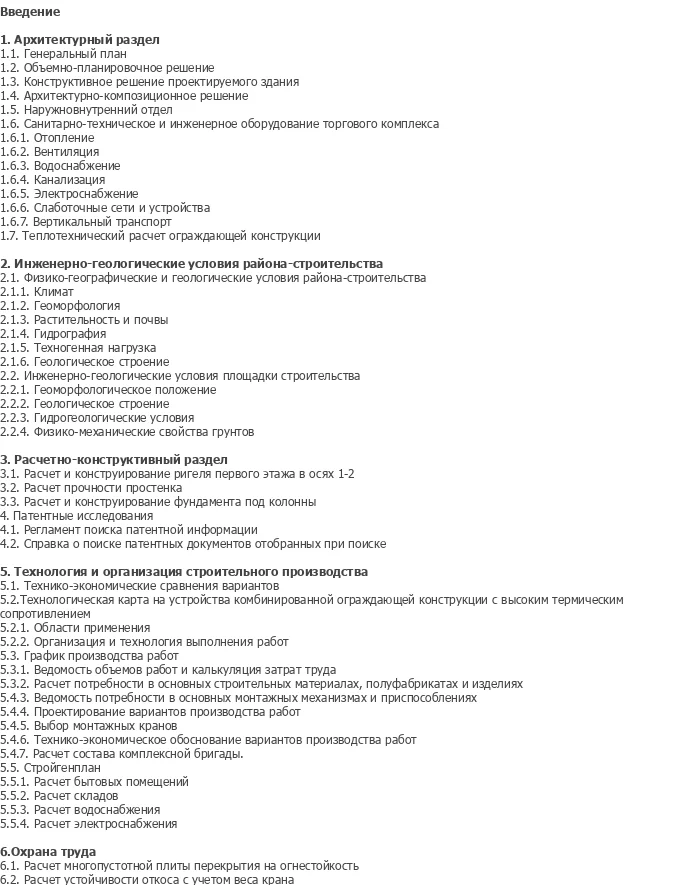

Дипломный проект №1021 «Торговый комплекс в г. Бутурлиновка» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для организации торговой деятельности и обслуживания покупателей. Проект выполнен с учетом климатических условий и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Объем дипломной работы: 10 листов чертежей DWG (AutoCAD) и 106 листов пояснительной записки MS Word.

Проектируемый объект — разноэтажный торговый комплекс в г. Бутурлиновка, включающий трехэтажную и двухэтажную части с подвальным помещением. Данный ПГС дипломный проект посвящен проектированию современного торгового центра с развитой инфраструктурой обслуживания покупателей и административно-производственными помещениями. Здание имеет правильную многоугольную форму в плане с прямоугольным фасадом и выразительную архитектурно-композиционную решение с многоуровневым оформлением входных групп.

Основное функциональное назначение объекта — розничная торговля, включающая торговые залы, справочное бюро, камеру хранения для покупателей, а также административно-бытовые помещения для персонала. В подвальной части размещаются технические помещения: электрощитовая, тепловой узел, насосная, водомерный узел, пищотрансляторная камера, а также складские помещения для хранения товаров и рабочего инвентаря. Данный шаблон проекта подходит студентам строительных специальностей, изучающих проектирование общественных и торговых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1021 предлагает качественный объект с полным комплектом документации.

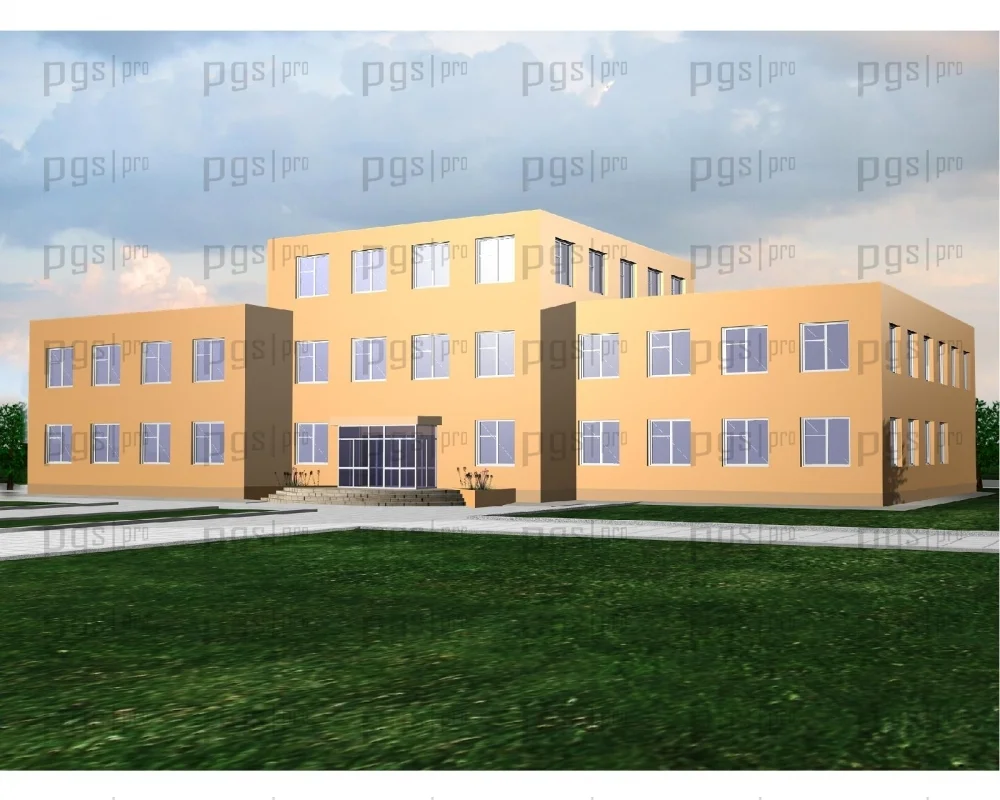

Архитектурный облик здания формируется сочетанием разноэтажных объемов: трехэтажной части с выступающим центральным ризалитом и двухэтажного крыла. Фасады выполнены с применением керамической фасадной плитки, вентилируемых фасадных систем и декоративных элементов. Главный вход оформлен клумбами с цветами, треугольными в плане, а лестничный марш центрального входа выполнен ступенями из сборного железобетона на металлических косоурах. Окна и двери выполнены из дерева с остеклением, внутренние двери — двухстворчатые остекленные.

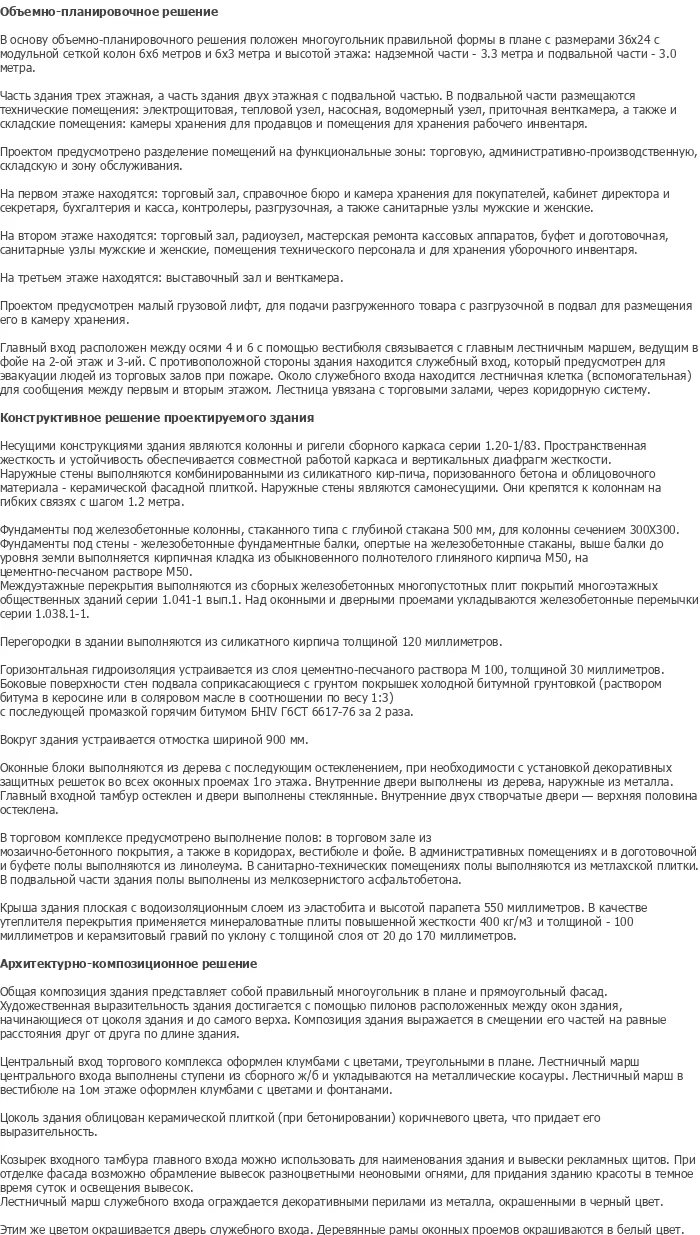

Функциональные связи в здании решены поэтажно с четким зонированием торговой, административно-производственной, складской и обслуживающей функций. В основу планировочной структуры положен принцип разделения потоков покупателей, персонала и товаров с обеспечением санитарно-гигиенических требований и эвакуационной безопасности.

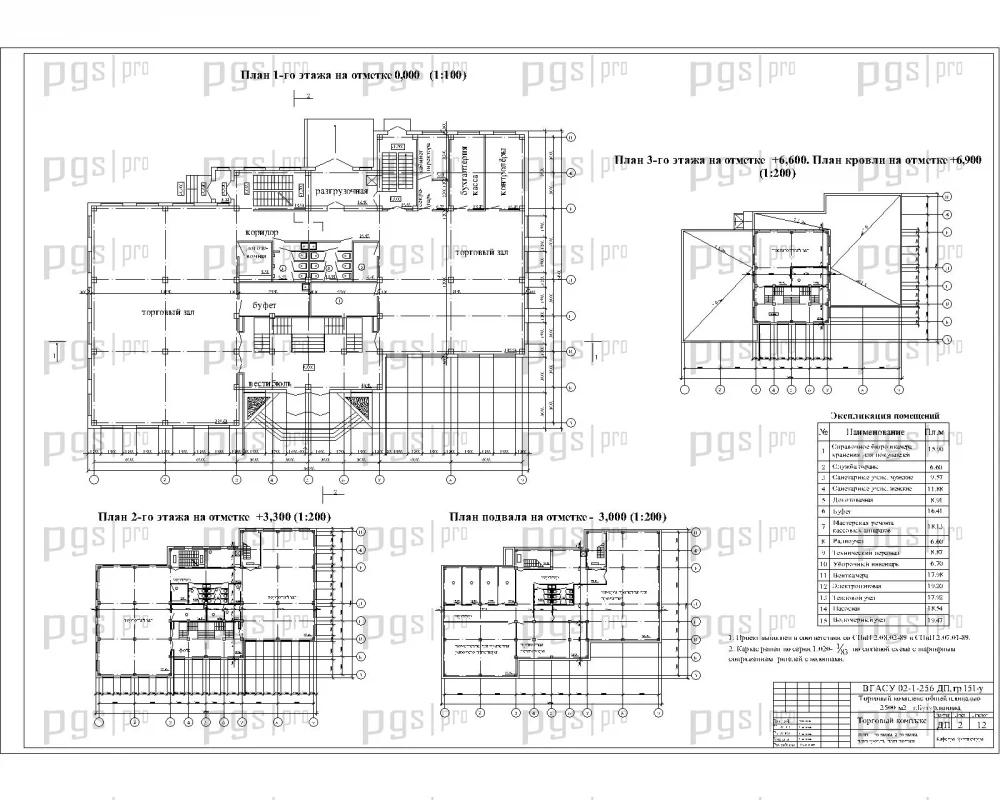

Первый этаж: торговый зал, справочное бюро, камера хранения для покупателей, кабинет директора и секретаря, бухгалтерия и касса, контролеры, разгрузочная, а также санитарные узлы мужские и женские. Главный вход расположен между осями 4 и 6 с вестибюлем, связанным с главным лестничным маршем, ведущим в фойе на 2-3 этажи. С противоположной стороны здания находится служебный вход для эвакуации.

Второй этаж: торговый зал, радиоузел, мастерская ремонта кассовых аппаратов, буфет и доготовочная, санитарные узлы, помещения технического персонала и для хранения уборочного инвентаря.

Третий этаж: выставочный зал и венткамера.

Подвальная часть: электрощитовая, тепловой узел, насосная, водомерный узел, пищотрансляторная камера, склады для хранения товаров и рабочего инвентаря. Предусмотрен малый грузовой лифт для подачи разгруженного товара.

Объемно-планировочное решение выполнено в соответствии с нормативными требованиями к проектированию торговых зданий и помещений с учетом эвакуационных путей и выходов, а также пожарной безопасности.

Несущими конструкциями здания являются колонны и ригели сборного каркаса серии 1.20-1/83. Пространственная жесткость и устойчивость обеспечивается совместной работой каркаса и вертикальных диафрагм жесткости. Наружные стены выполняются комбинированными из силикатного кирпича, поризованного бетона и облицовочного материала — керамической фасадной плитки. Наружные стены являются самонесущими и крепятся к колоннам на гибких связях с шагом 1,2 метра.

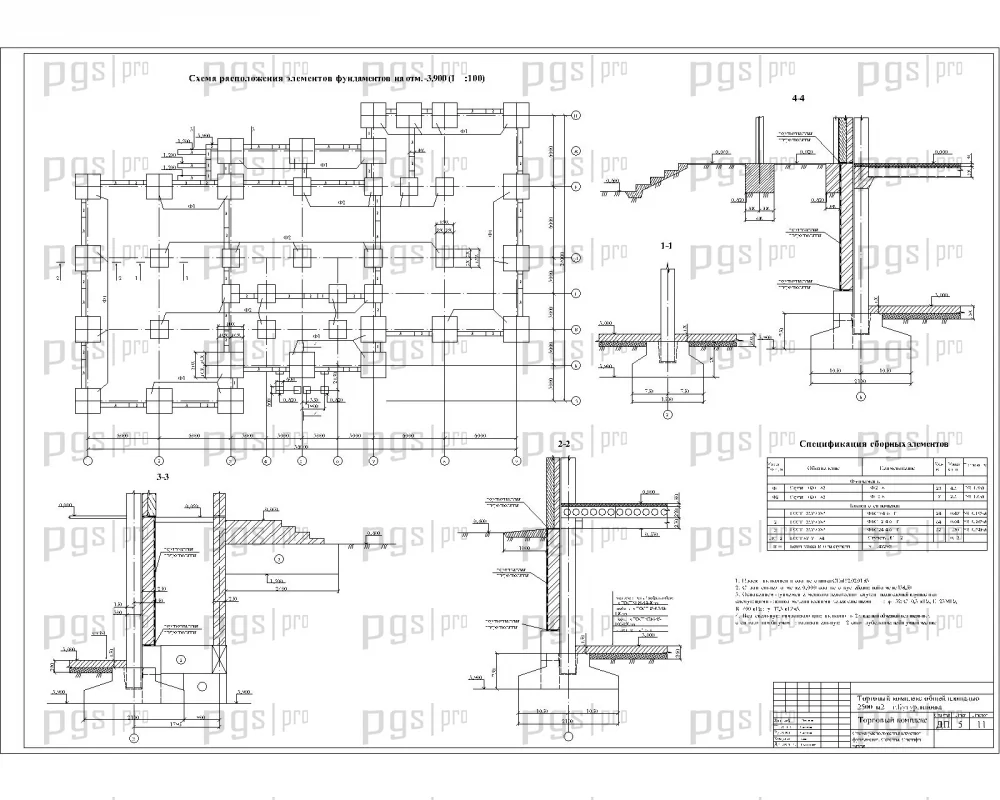

Фундаменты: железобетонные фундаментные балки, опертые на железобетонные стаканы. Под колонны — стаканного типа с глубиной стакана 500 мм, сечение колонн 300×300 мм. Выше балки до уровня земли выполняется кирпичная кладка из обыкновенного полнотелого глиняного кирпича М50 на цементно-песчаном растворе М50.

Перекрытия: межэтажные перекрытия выполняются из сборных железобетонных многопустотных плит по серии 1.041-1 вып.1. Над оконными и дверными проемами укладываются железобетонные перемычки серии 1.038.1-1.

Перегородки: выполняются из силикатного кирпича толщиной 120 мм.

Гидроизоляция: боковые поверхности стен подвала, соприкасающиеся с грунтом, покрываются холодной битумной грунтовкой (раствором битума в керосине или в соответствии по весу 1:3) с последующей промазкой горячим битумом БН IV ГОСТ 6617-76 за 2 раза. Вокруг здания устраивается отмостка шириной 900 мм.

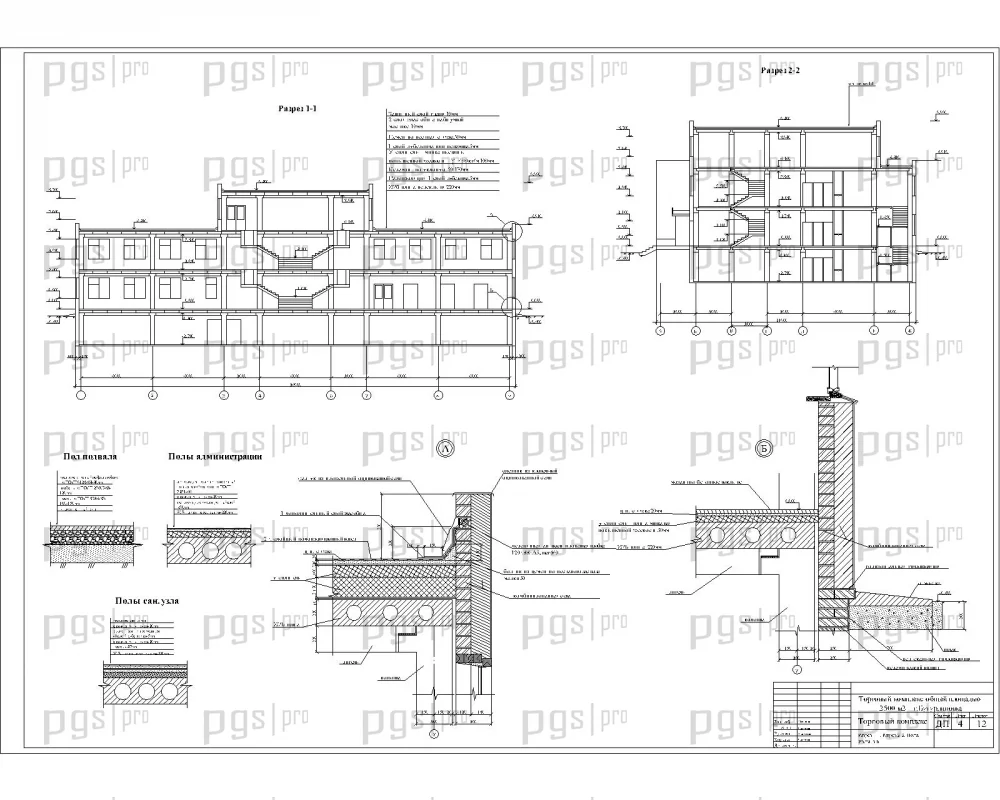

Полы: в торговом зале — из мозаично-бетонного покрытия, в коридорах, вестибюле и фойе. В административных помещениях и доготовочной — из бювете полы выполняются из линолеума. В санитарно-технических помещениях полы выполняются из метлахской плитки. В подвальной части здания полы выполнены из мелкозернистого асфальтобетона.

Кровля: плоская с водоизоляционным слоем из эластобита и высотой парапета 450 мм. Утеплитель — плиты повышенной жесткости из минеральной ваты 400 кг/м³ толщиной 100 мм и керамзитовый гравий по уклону с толщиной слоя от 20 до 170 мм.

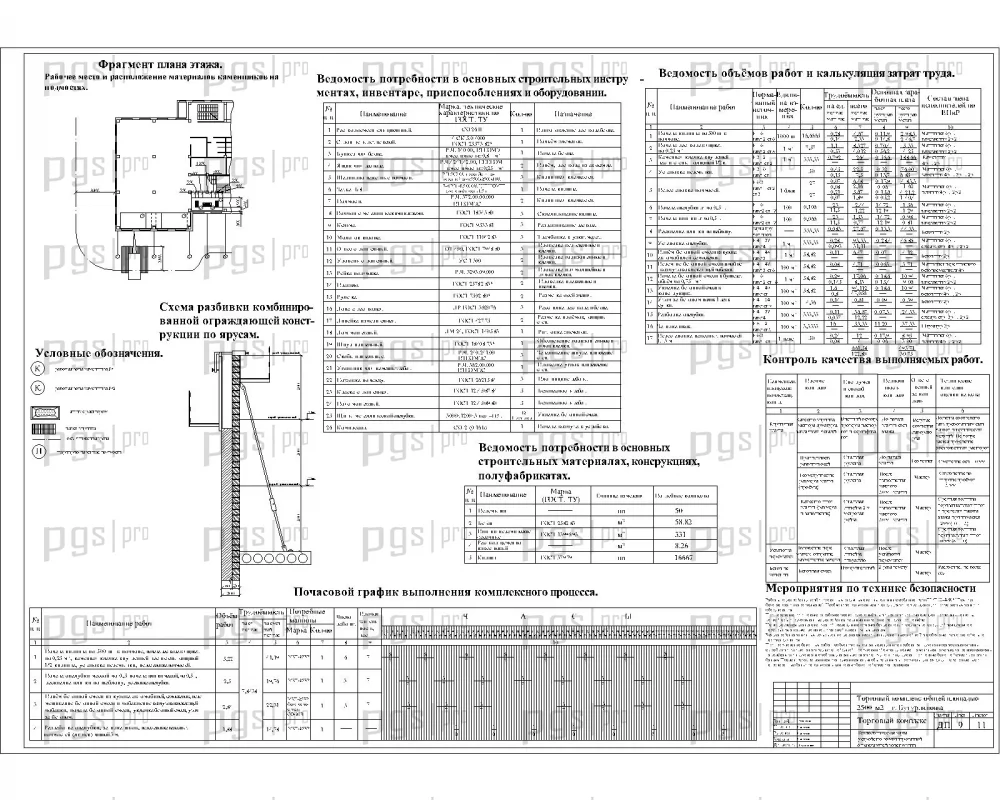

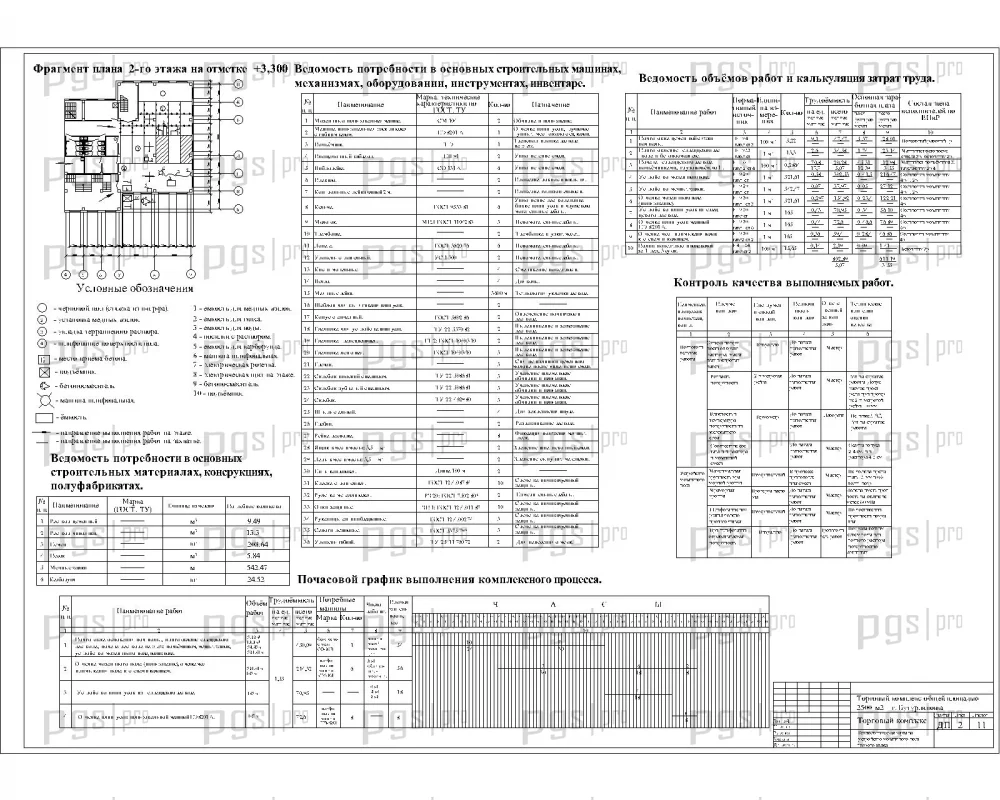

Проект включает разработку двух технологических карт: на устройство мозаичного пола второго этажа и на устройство комбинированной ограждающей конструкции с высоким термическим сопротивлением. Технологическая карта на мозаичный пол содержит объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и технику безопасности.

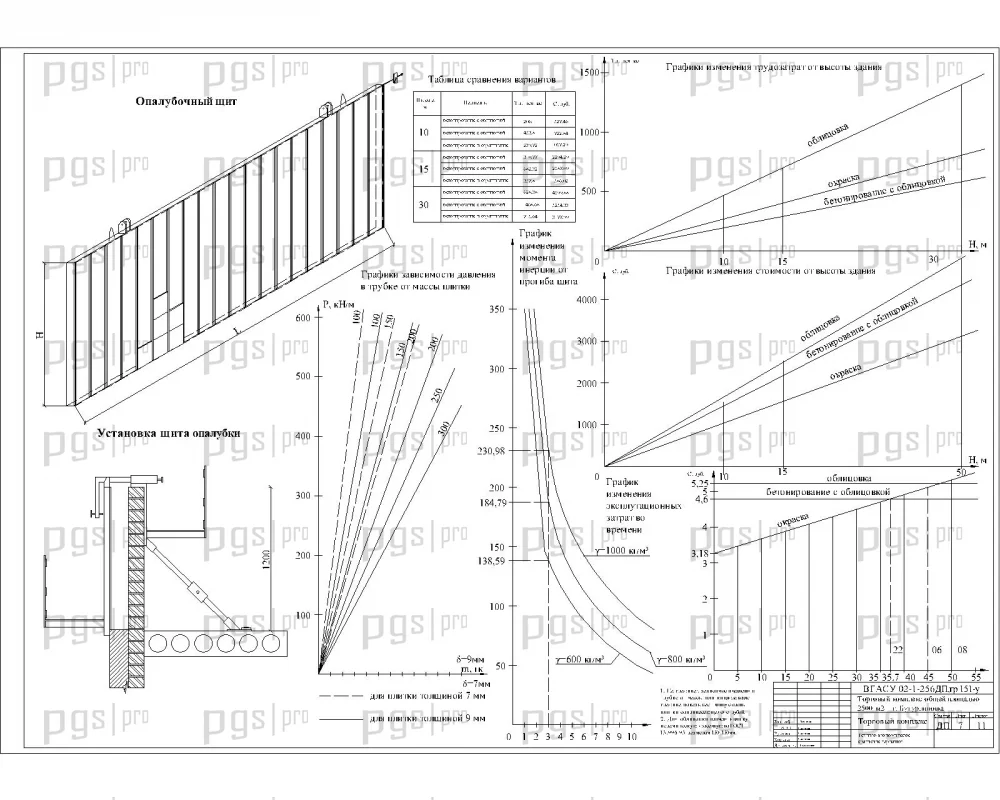

Технологическая карта на комбинированную ограждающую конструкцию включает характеристику применяемых материалов, организацию и технологию выполнения работ, расчет состава комплексной бригады и технико-экономическое обоснование вариантов производства работ.

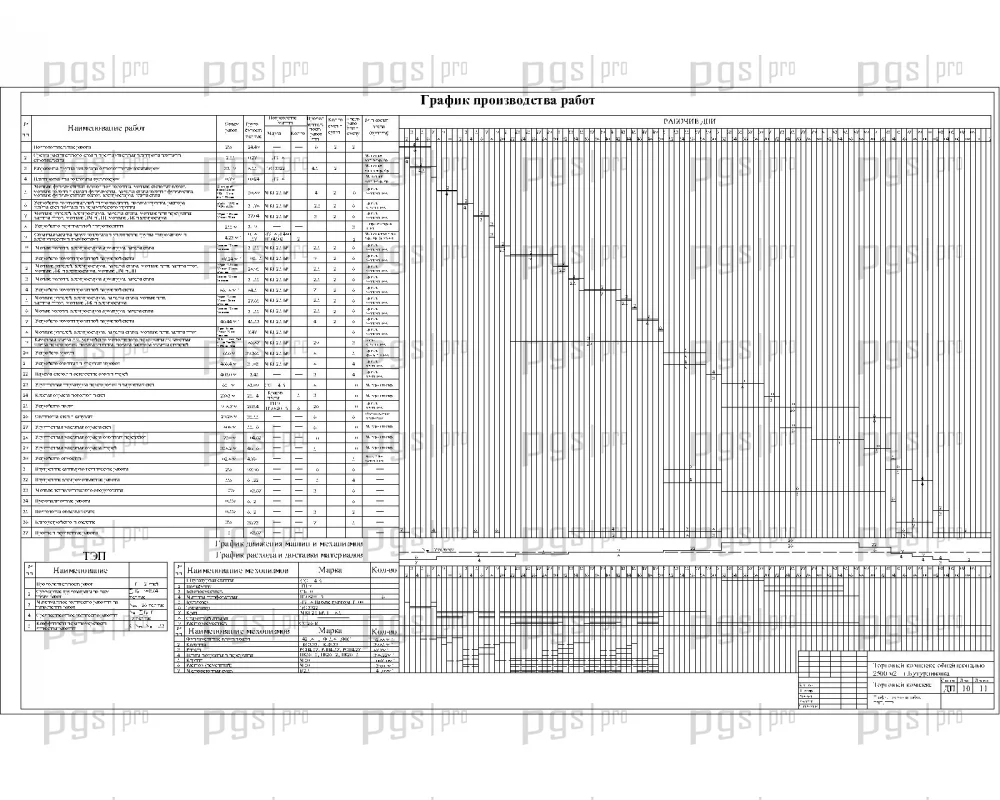

График производства работ составлен в виде линейного графика с учетом технологической последовательности возведения здания, сезонности строительства и оптимизации критического пути. График включает ведомость объемов работ, калькуляцию затрат труда, расчет потребности в строительных материалах и выбор монтажных кранов.

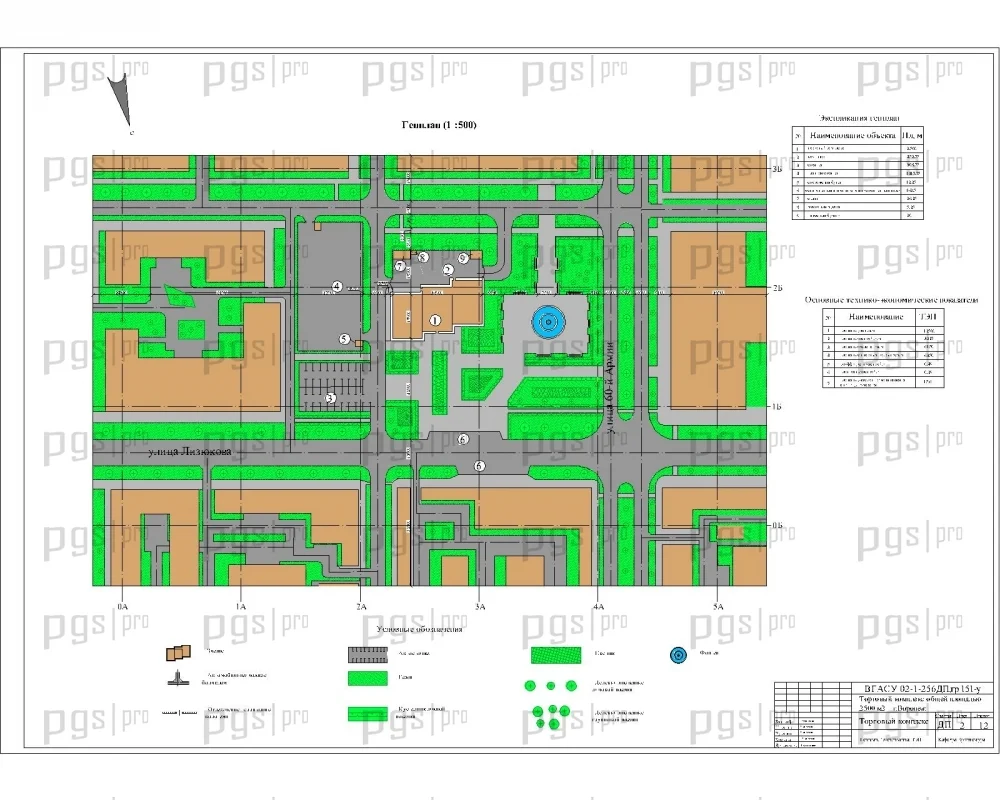

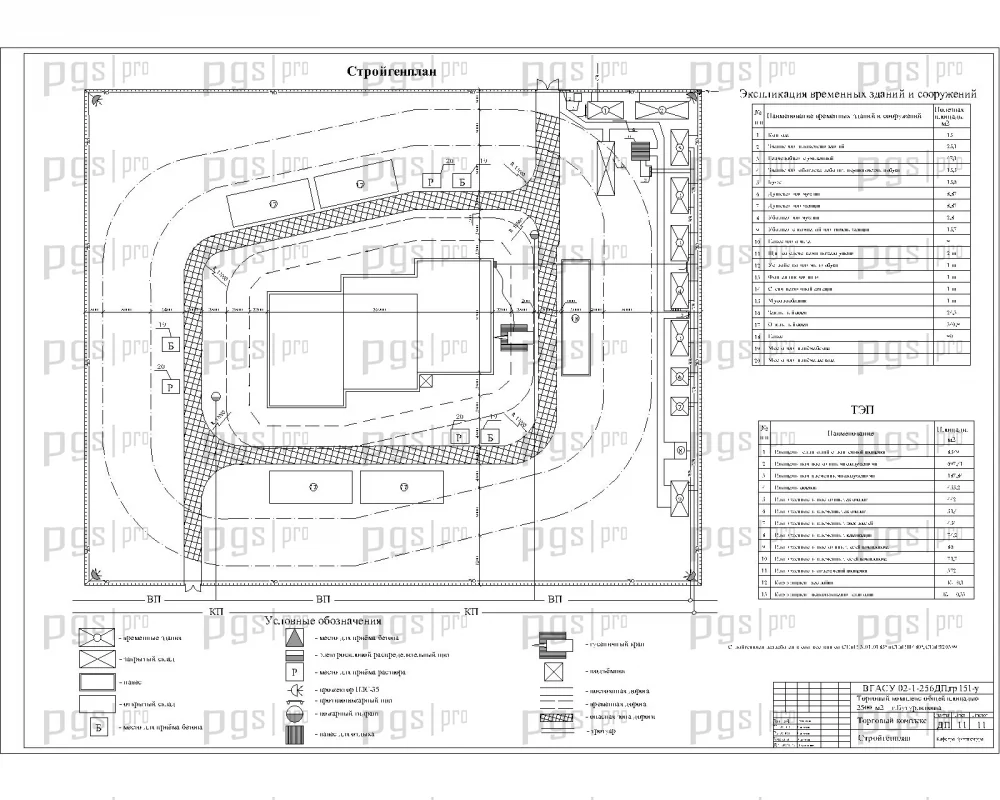

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, дорог и подъездных путей, сетей временного водоснабжения и электроснабжения строительной площадки. Выполнен расчет бытовых помещений, складов, потребности в воде и электроэнергии.

Технико-экономические показатели: сметная стоимость объекта, сметная стоимость строительных работ, выработка на одного рабочего, строительный объем здания, сметная стоимость 1 м² общей площади, нормативная продолжительность строительства, себестоимость 1 м² общей площади здания, коэффициент использования основных фондов.

Диплом №1021 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Разноэтажная композиция: сочетание трехэтажной и двухэтажной частей здания с подвальной частью — интересный объект для дипломного проектирования.
• Полная комплектация: 106 листов пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.

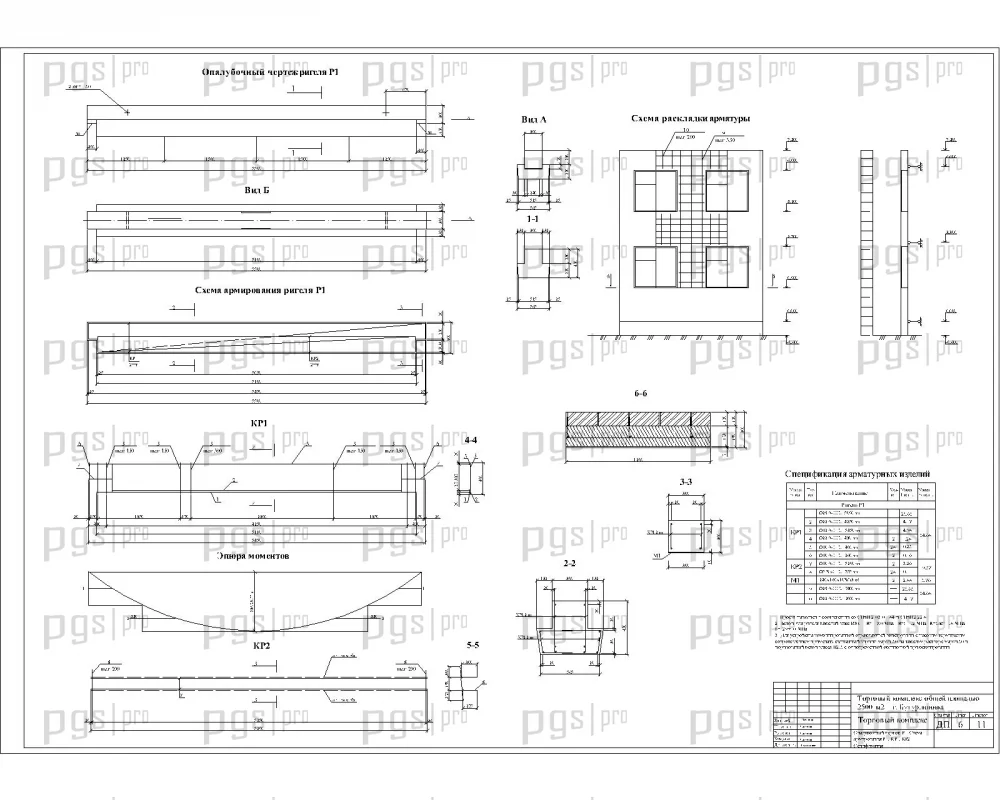

• Каркасная конструктивная схема: расчет и конструирование ригелей, колонн, фундаментов стаканного типа — полный набор несущих элементов.
• Разнообразие конструкций: сборный железобетонный каркас, многопустотные плиты перекрытий, комбинированные ограждающие конструкции, плоская кровля с утеплением.
• Практическая направленность: две технологические карты, график производства работ, строительный генплан, технико-экономические показатели.
• Ручной расчет конструкций: расчет ригеля первого этажа, прогонки, фундамента под колонны — соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1021 по доступной цене — 3 000 рублей.
