Дипломный проект №1022 «Торгово-выставочный комплекс в г. Сыктывкар» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для организации торговой, выставочной и общественной деятельности. Проект выполнен с учетом климатических условий г. Сыктывкар и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Объем дипломной работы: 12 листов чертежей DWG (AutoCAD) и 224 листа пояснительной записки MS Word.

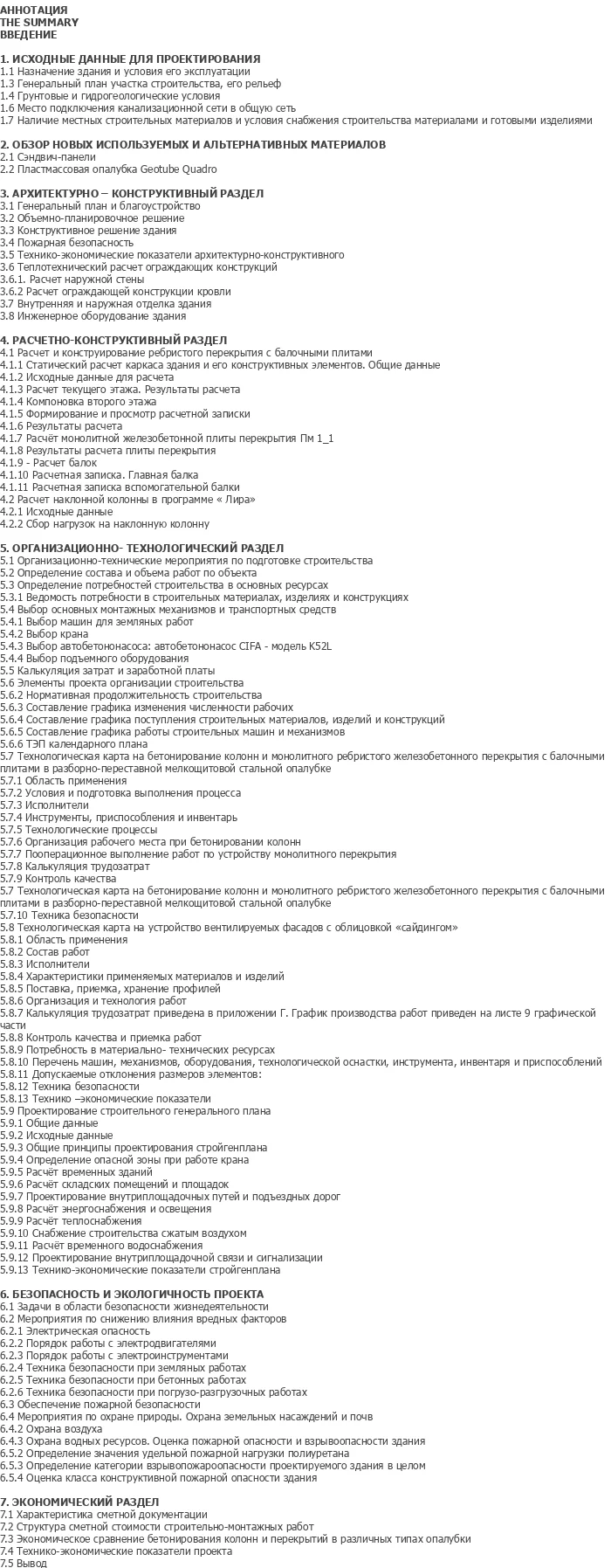

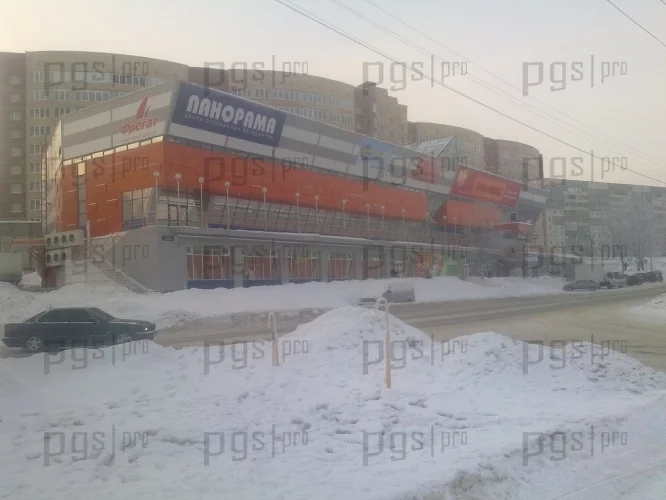

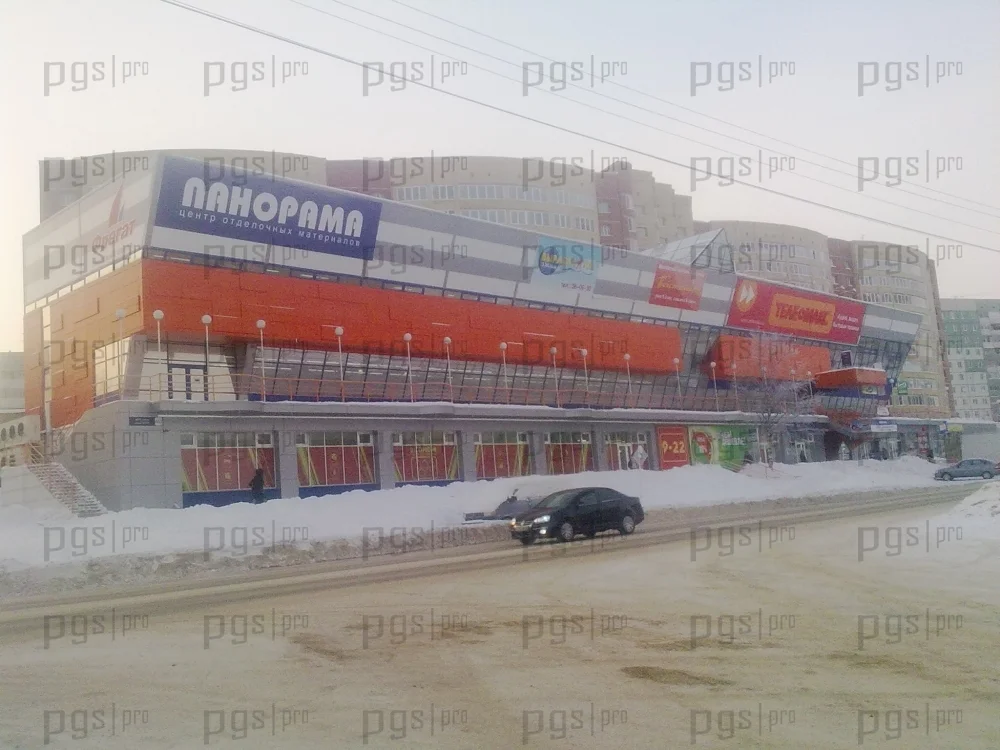

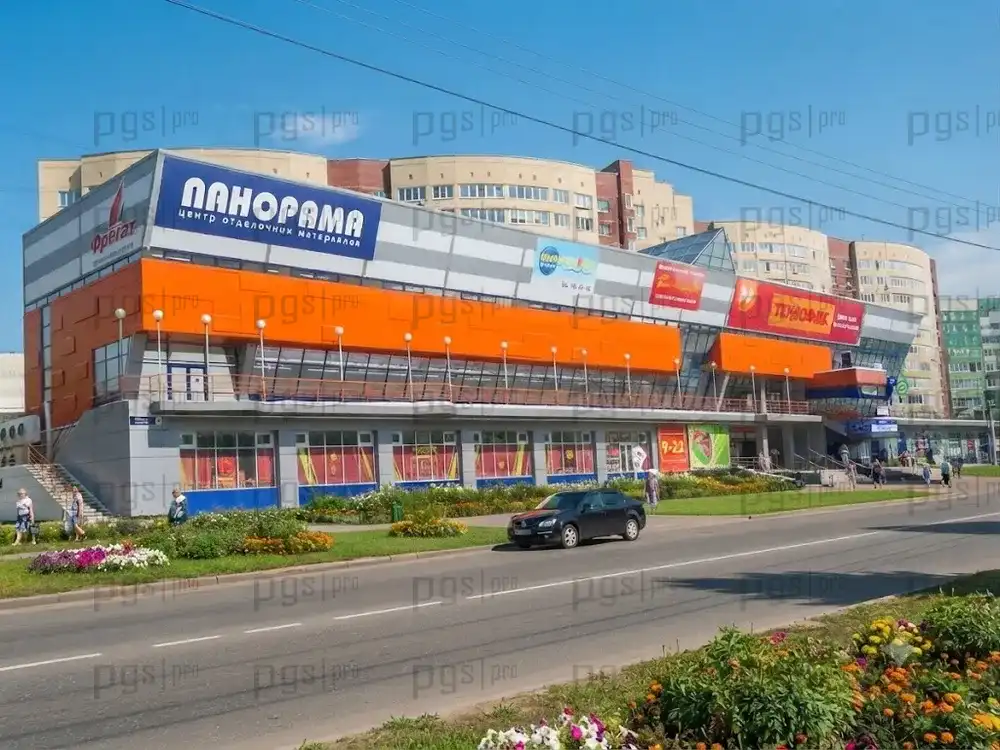

Проектируемый объект — трехуровневый торгово-выставочный комплекс в г. Сыктывкар, включающий подвальную часть и три надземных уровня сложной трапециевидной формы в плане. Данный ПГС дипломный проект посвящен проектированию современного многофункционального комплекса с развитой инфраструктурой торговли, выставочной деятельности и общественного питания. Здание имеет выразительную архитектуру с плавно нарастающей высотой от первого к третьему уровню и ярким фасадным решением с применением вентилируемых фасадных систем.

Основное функциональное назначение объекта — комплексная торгово-выставочная деятельность с элементами общественного питания. Первый уровень включает склады, помещения для подготовки и выдачи автомобилей, торговый зал для продажи запчастей и аксессуаров, подсобные, гардеробные, комнаты приема пищи и отдыха для работников. Второй уровень — выставочный зал с демонстрационными площадками. Третий уровень — помещения общественного питания, магазины общего назначения, кафетерии, зона рекреации, интернет-кафе, кредитные отделы и торговые помещения. Данный шаблон проекта подходит студентам строительных специальностей, изучающих проектирование крупногабаритных общественных зданий повышенной сложности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1022 предлагает уникальный объект с полным комплектом документации.

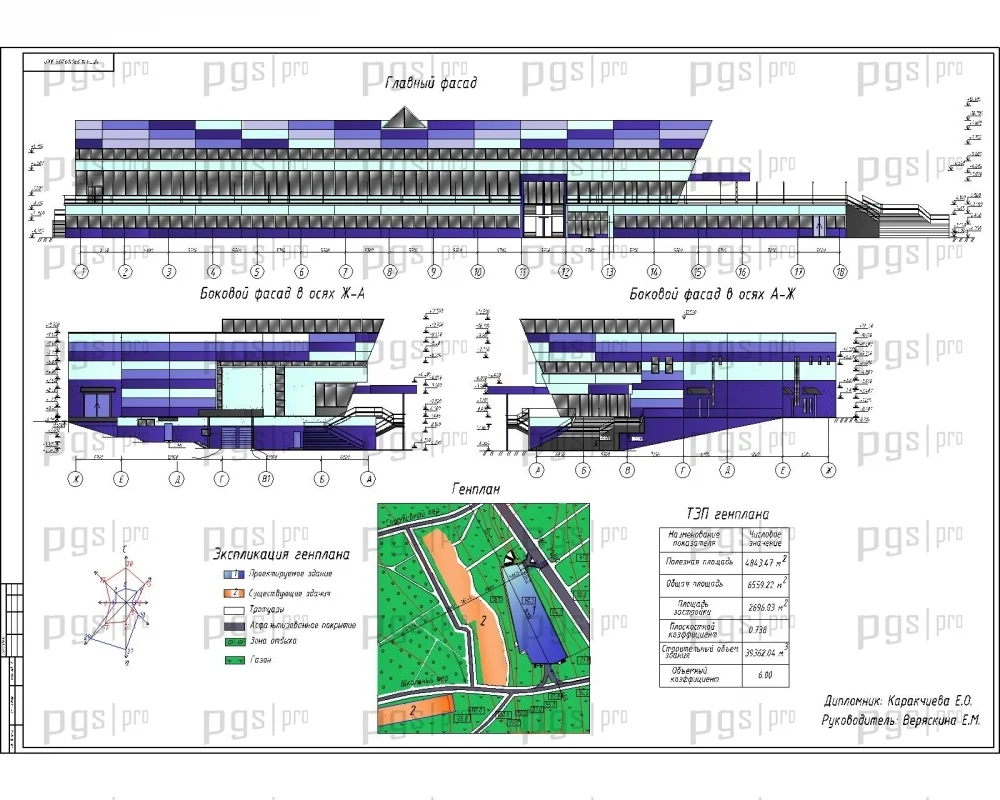

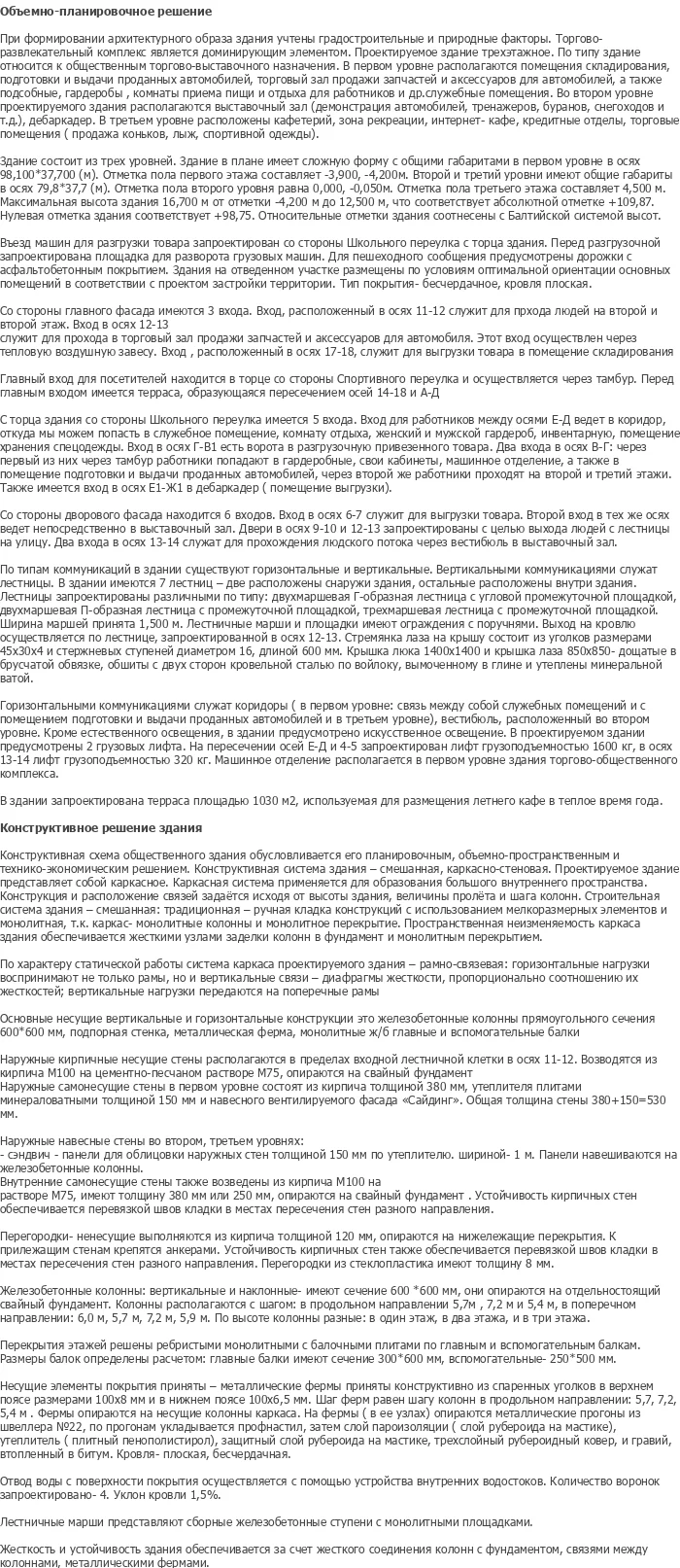

Архитектурный облик здания формируется динамичным силуэтом с нарастающей высотой, большой площадью остекления фасадов и контрастной цветовой гаммой. Здание имеет сложную форму в плане с общими габаритами 98,1 × 37,7 м. Максимальная высота здания составляет 16,7 м. Нулевая отметка здания соответствует +98,75, относительные отметки здания согласованы с Балтийской системой высот. На крыше запроектирована терраса площадью 1030 м² для размещения летнего кафе.

Функциональные связи в здании решены по уровням с четким зонированием торговой, выставочной, складской, общественной и обслуживающей функций. В основу планировочной структуры положен принцип разделения потоков посетителей, персонала и товаров с обеспечением эвакуационной безопасности и санитарно-гигиенических требований.

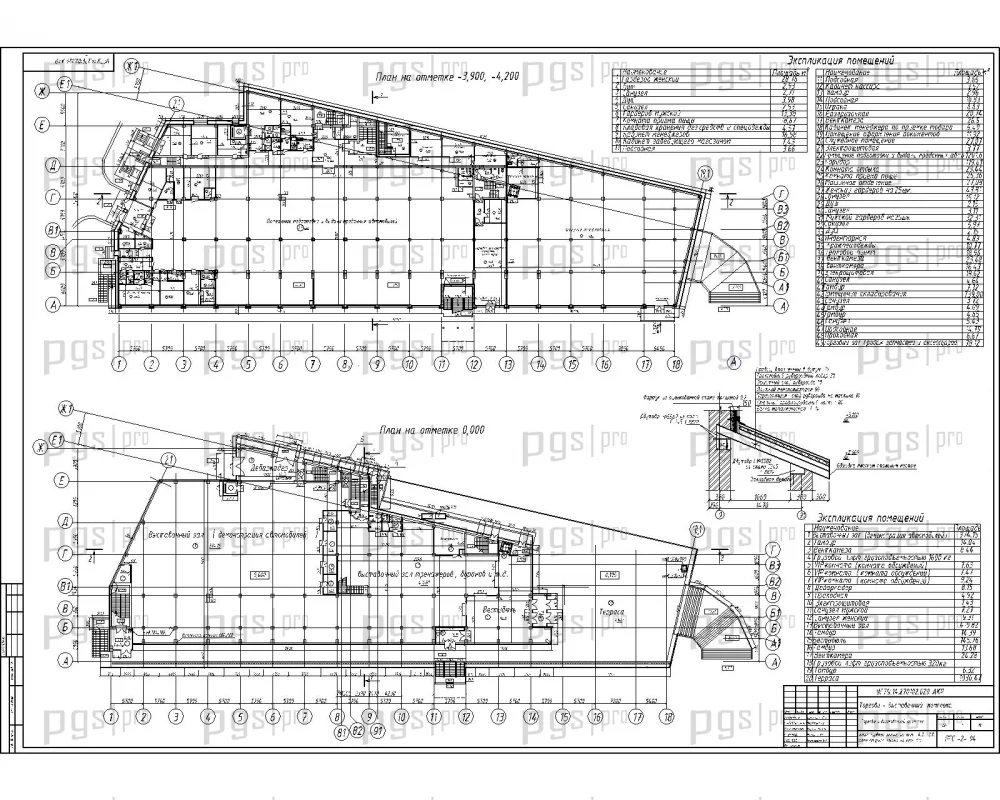

Первый уровень (отм. -3,900...-4,200): склады, помещения для подготовки и выдачи автомобилей, торговый зал для продажи запчастей и аксессуаров к автомобилям, подсобные помещения, гардеробные, комнаты приема пищи и отдыха для работников, служебные помещения. Зона машин для разгрузки товара запроектирована со стороны Школьного переулка с торца здания. Перед разгрузочным проемом запроектирована площадка для разворота грузовых машин. Для пешеходного сообщения предусмотрены дорожки с асфальтобетонным покрытием.

Второй уровень (отм. 0,000...-0,050): выставочный зал с демонстрационными площадками, гардероб, буранов, снегоходы и т.д., дебаркадер. Вход в выставочный зал осуществляется через вестибюль.

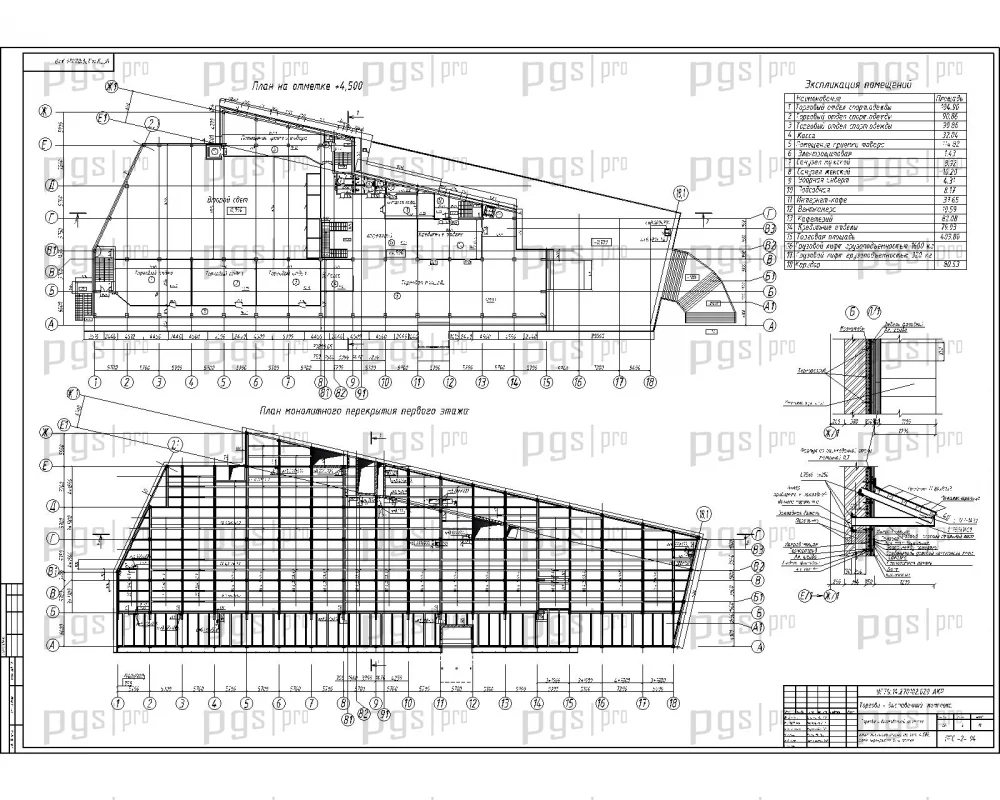

Третий уровень (отм. +4,500): кафетерии, зона рекреации, интернет-кафе, кредитные отделы, торговые помещения общего назначения.

Входные группы: со стороны главного фасада имеется 3 входа. Вход в осях 11-12 служит для прохода людей на второй и третий уровни. Вход в осях 12-13 предназначен для прохода в торговый зал продажи запчастей и аксессуаров для автомобиля через тамбур. Вход в осях 17-18 служит для выгрузки товара в помещение складирования через грузовую подъездную завесу. Со стороны Школьного переулка имеется 5 входов: для работников, женский и мужской гардеробы, инвентарную, помещение хранения спецодежды, ворота для разгрузки товара. Также имеется вход в осях Е1-Ж1 в дебаркадер. В здании запроектированы 2 грузовых лифта грузоподъемностью 1600 кг и 320 кг.

Вертикальные коммуникации: в здании имеются 7 лестниц — две расположены снаружи здания, остальные — внутри. Лестницы запроектированы различных типов: двухмаршевые Г-образная с промежуточной площадкой, трехмаршевая с промежуточной площадкой, шириной маршей принята 1,500 м. Лестничные марши и площадки имеют ограждения с поручнями.

Конструктивная схема общественного здания обусловливается его планировочным, объемно-пространственным и технико-экономическим решением. Конструктивная система здания — смешанная: каркасно-стеновая. Проектируемое здание представляет собой каркасное здание с применением малоэтажных элементов и монолитных перекрытий. Пространственная неизменяемость каркаса здания обеспечивается жесткими узлами заделки колонн в фундамент и монолитным перекрытием.

Фундаменты: свайный фундамент. Наружные несущие стены располагаются в пределах вводной лестничной клетки в осях 11-12. Возводятся из кирпича М100 на цементно-песчаном растворе М75, опираются на свайный фундамент. Наружные самонесущие стены на первом уровне состоят из кирпича толщиной 380 мм, утеплителя минераловатными плитами толщиной 150 мм и навесного вентилируемого фасада «Сайдинг». Общая толщина стены 380+150=530 мм.

Наружные навесные стены второго и третьего уровней: сэндвич-панели для облицовки наружных стен толщиной 150 мм по утеплителю, шириной 1 м. Панели навешиваются на железобетонные колонны.

Внутренние самонесущие стены: возведены из кирпича М100 на растворе М75, имеют толщину 380 мм или 250 мм, опираются на свайный фундамент. Устойчивость кирпичных стен обеспечивается перевязкой швов кладки в местах пересечения стен разного направления.

Перегородки: ненесущие выполняются из кирпича толщиной 120 мм, опираются на нижележащие перекрытия. К пролеткам стен крепятся анкерами. Перегородки из стеклопластика имеют толщину 8 мм.

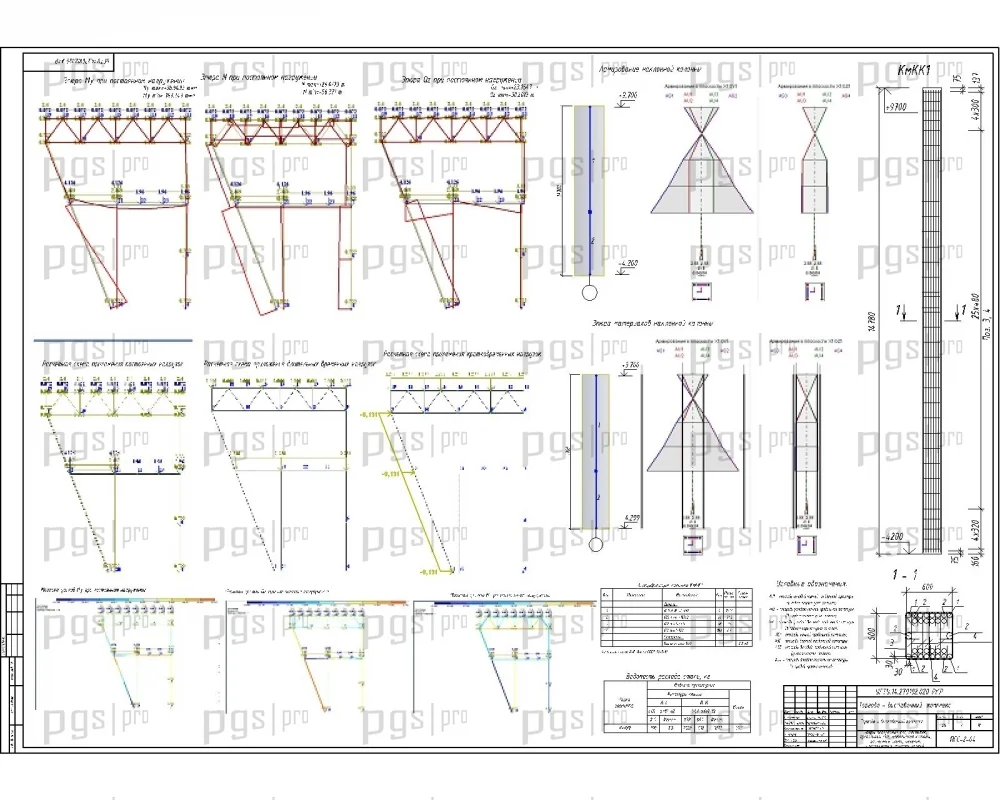

Железобетонные колонны: вертикальные и наклонные, имеют сечение 600×600 мм, опираются на отдельностоящий свайный фундамент. Колонны располагаются с шагом: в продольном направлении 5,7 м, 7,2 м и 5,4 м, в поперечном направлении 6,0 м, 5,7 м, 7,2 м, 5,9 м. По высоте колонны разные: в один этаж, в два этажа и в три этажа.

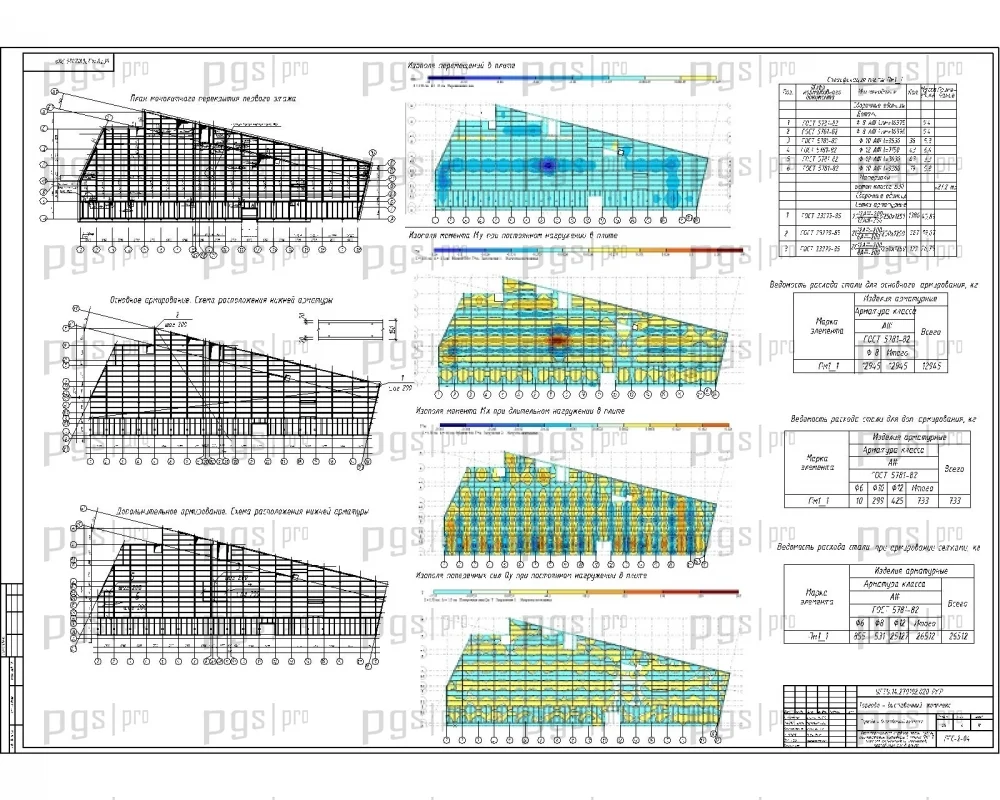

Перекрытия: этажей решены ребристыми монолитными с балочными плитами по главным и вспомогательным балкам. Размеры балок определены расчетом: главные балки имеют сечение 300×600 мм, вспомогательные — 250×500 мм.

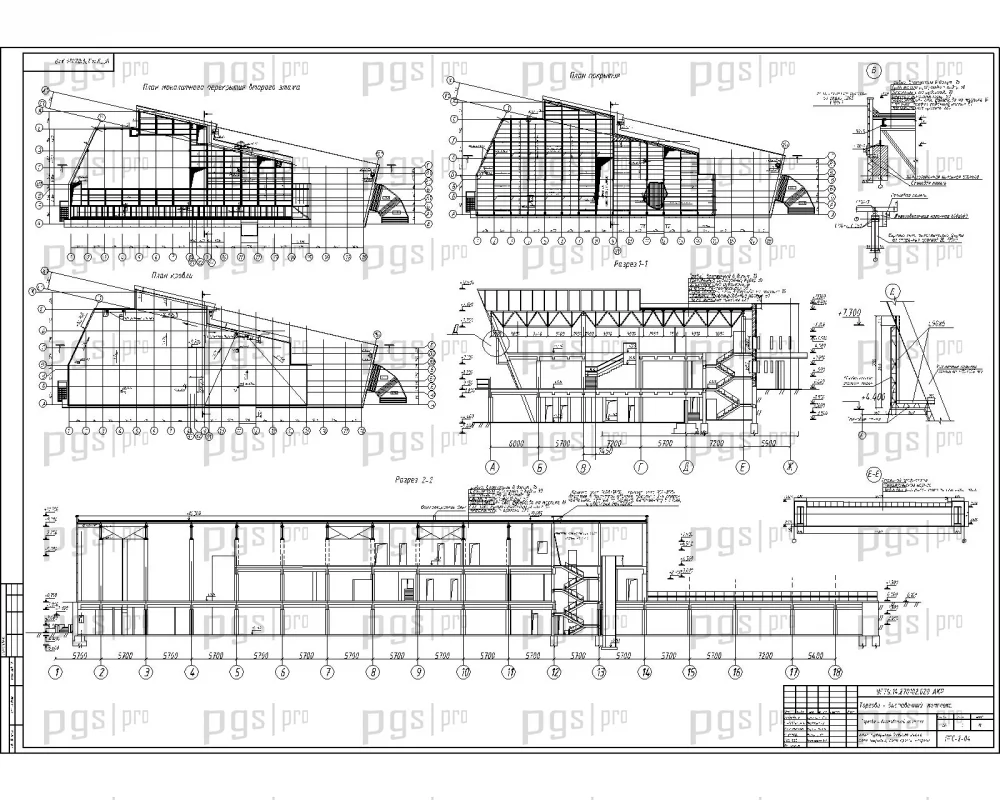

Кровля: плоская, бесчердачная. Несущие элементы покрытия приняты металлические фермы, со спаренных уголков в верхнем поясе размерами 100×8 мм и в нижнем поясе 100×6,5 мм. Шаг ферм равен шагу колонн в продольном направлении. На фермы опираются на несущие колонны каркаса. На фермы укладывается металлические профили из швеллера №22, по прогонам укладывается профнастил, затем слой пароизоляции, теплитель, гидроизоляция и гравий, втопленный в битум. Отвод воды с поверхности покрытия осуществляется с помощью устройства внутренних водостоков. Количество воронок запроектировано 4, уклон кровли 1,5%.

Лестницы: представляют сборные железобетонные ступени с монолитными площадками.

Жесткость и устойчивость: здание обеспечивается за счет жесткого соединения колонн с фундаментом, связями между колоннами, металлическими фермами.

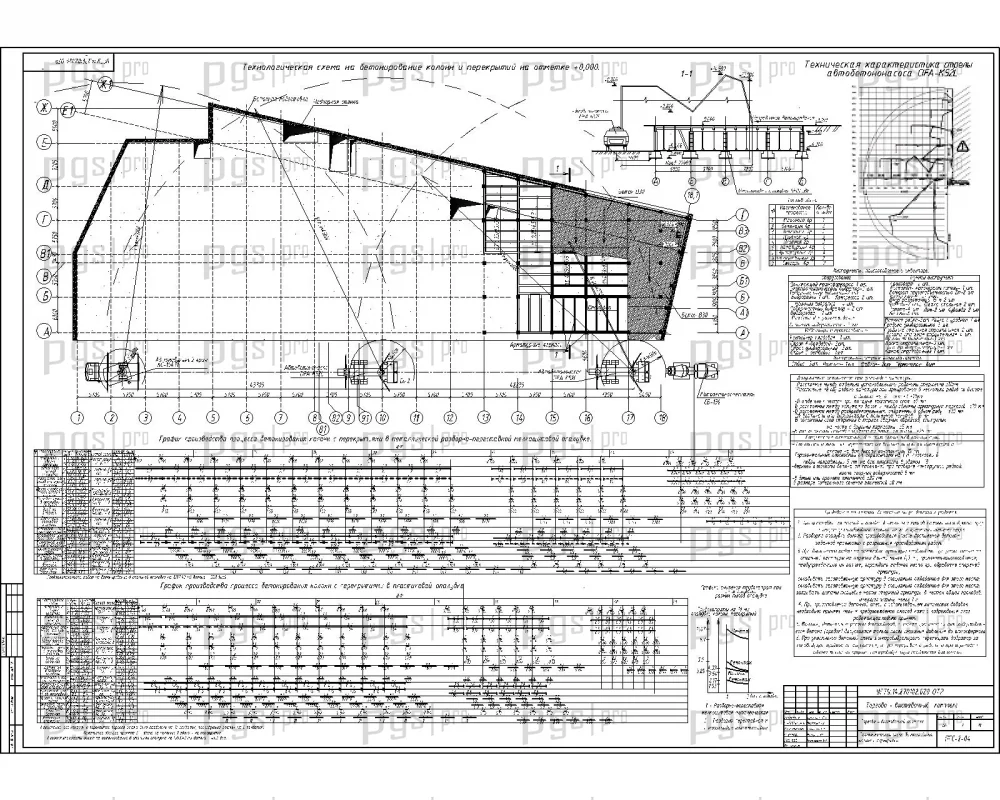

Проект включает разработку двух технологических карт: на бетонирование колонн и монолитного ребристого железобетонного перекрытия с балочными плитами в разборно-переставной мелкощитовой стальной опалубке, а также на устройство вентилируемого фасада с облицовкой сайдингом. Технологическая карта на бетонирование содержит области применения, условия и подготовку выполнения процесса, исполнителей, инструменты и приспособления, технологические процессы, организацию рабочего места, пооперационное выполнение работ, калькуляцию трудозатрат, контроль качества и технику безопасности.

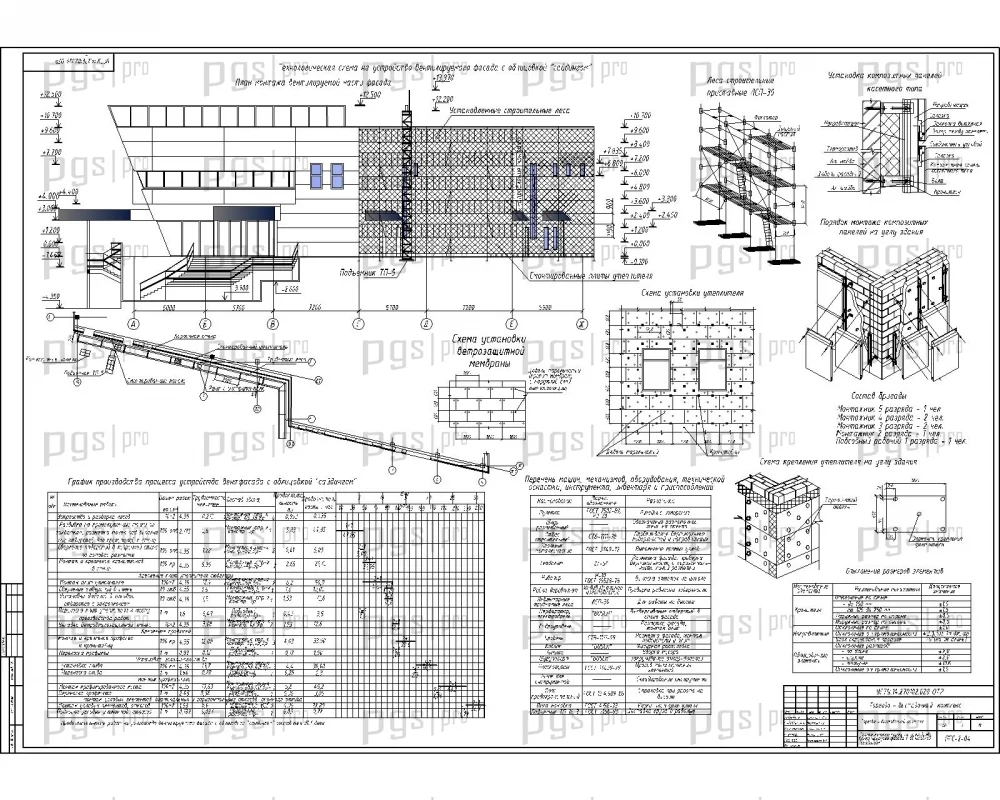

Технологическая карта на устройство вентилируемого фасада включает характеристики применяемых материалов и изделий, поставку и приемку профилей, организацию и технологию работ, калькуляцию трудозатрат, потребность в материально-технических ресурсах, перечень машин и механизмов, технико-экономические показатели, контроль качества и технику безопасности.

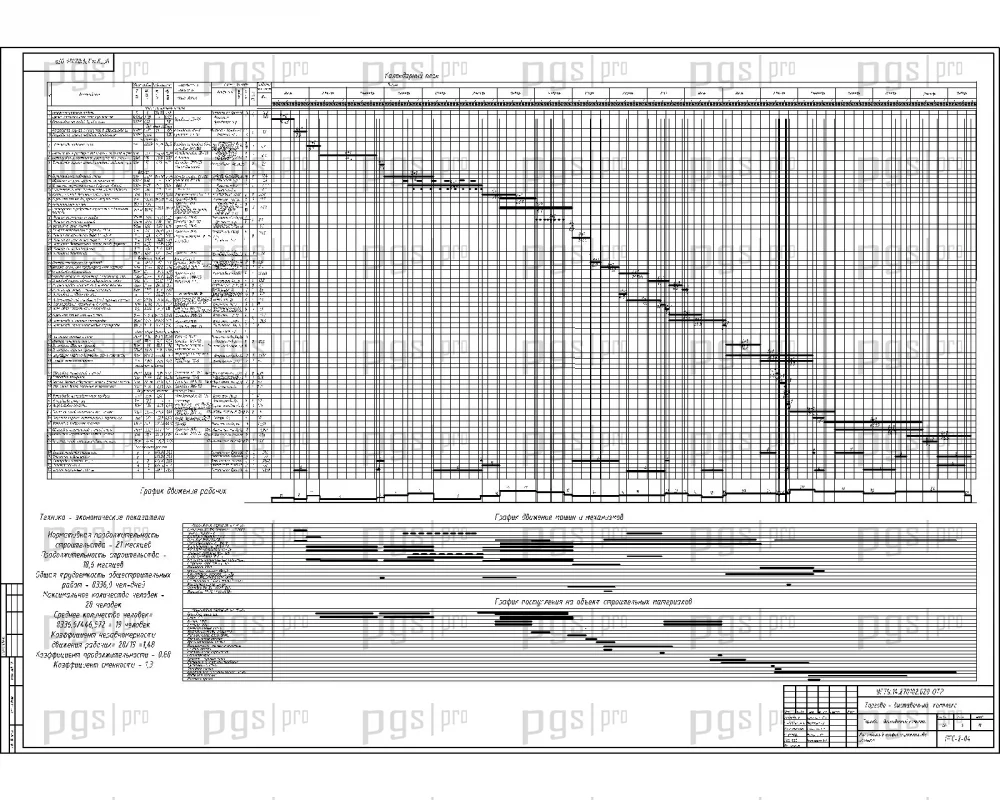

Календарный график строительства составлен с учетом технологической последовательности возведения здания, сезонности строительства и оптимизации критического пути. График включает ведомость объемов работ, калькуляцию затрат труда, расчет потребности в строительных материалах, изделиях и конструкциях, выбор основных монтажных механизмов и транспортных средств.

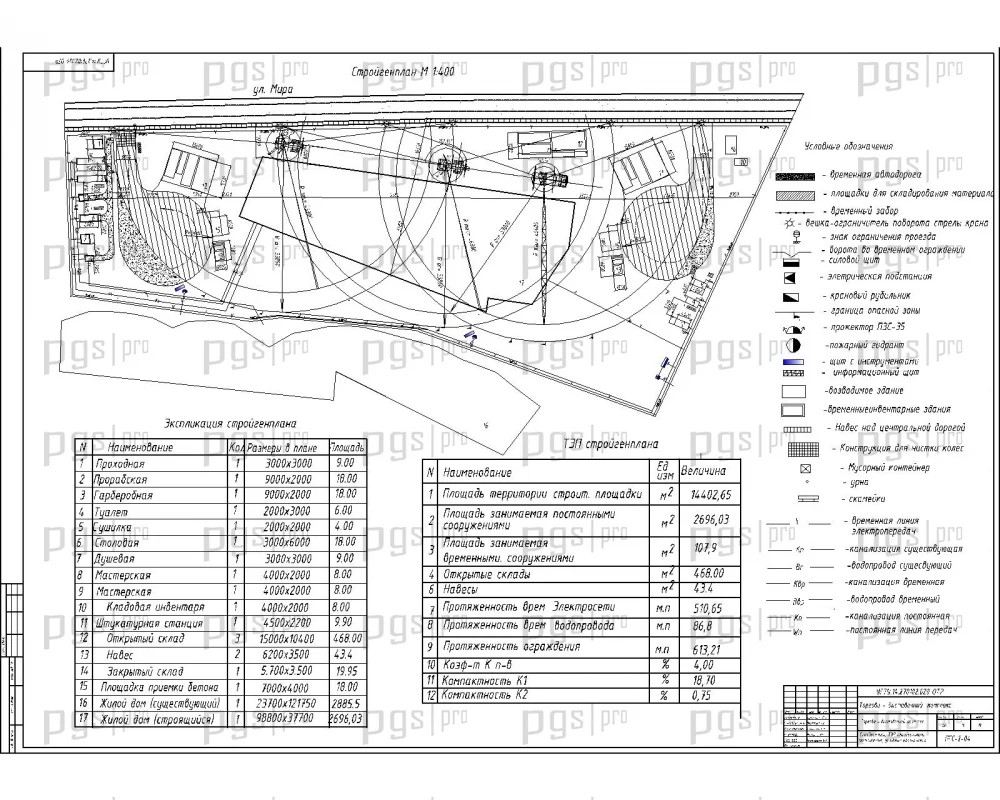

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, дорог и подъездных путей, сетей временного водоснабжения, электроснабжения, теплоснабжения и освещения строительной площадки. Выполнен расчет бытовых помещений, складов, потребности в воде и электроэнергии, проектирование внутриплощадочных путей и подъездных дорог, организация внутриплощадочной связи и сигнализации.

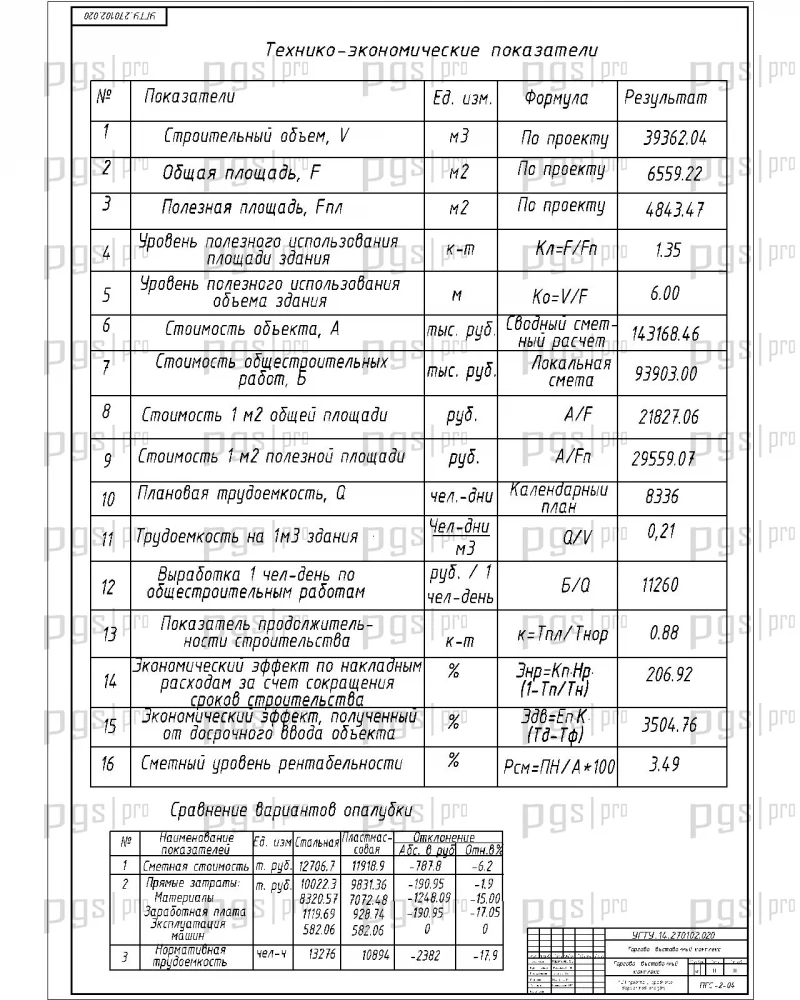

Технико-экономические показатели: сметная стоимость объекта, сметная стоимость строительно-монтажных работ, выработка на одного рабочего, строительный объем здания, сметная стоимость 1 м² общей площади, нормативная продолжительность строительства, себестоимость 1 м² общей площади здания, технико-экономическое сравнение вариантов опалубки.

Диплом №1022 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Крупногабаритный объект повышенной сложности: здание размерами 98,1 × 37,7 м с тремя уровнями и подвалом — масштабный объект для дипломного проектирования.
• Максимальный объем пояснительной записки: 224 листа — один из самых объемных проектов в каталоге, обеспечивающий глубокую проработку всех разделов.
• Смешанная каркасно-стеновая конструктивная схема: сочетание железобетонного каркаса, кирпичных стен, монолитных ребристых перекрытий и металлических ферм покрытия.
• Программный расчет конструкций: выполнен в комплексах «Мономах» и «Лира» — современный подход к расчету сложных зданий.
• Наклонные колонны и колонны переменной высоты: уникальные конструктивные элементы, требующие специализированного расчета.
• Практическая направленность: две технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Энергоэффективное фасадное решение: многослойная стена с утеплителем 150 мм и вентилируемым фасадом «Сайдинг».
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1022 по доступной цене — 5 000 рублей.
