Дипломный проект №1023 «Спортивно-гостиничный комплекс в г. Нижний Тагил» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения гостиничных номеров, спортивных и оздоровительных помещений. Здание выполнено отдельно стоящим с размерами в плане 51×63 м по осям. Проект выполнен с учетом климатических условий Свердловской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общественных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1023 предлагает оптимальное соотношение цены и качества.

Проектируемый объект — спортивно-гостиничный комплекс в г. Нижний Тагил, относящийся к категории социальных зданий. Данный шаблон проекта разработан для размещения гостиничных номеров, спортивных и оздоровительных функций в едином архитектурном комплексе. Здание трехэтажное с отметками этажей 0,000 м, +3,300 м, +6,600 м, техническим подвалом на отметках -2,800 м и -3,600 м, а также чердаком на отметке +9,900 м. Общая высота здания составляет 13,5 м, высота этажа — 3,3 м. Проект выполнен с учетом современных требований к функциональности, энергоэффективности и эстетике общественных зданий. Данный дипломная работа по специальности ПГС демонстрирует комплексный подход к проектированию многофункционального социального объекта.

Расчет несущих конструкций выполнен ручным способом, что соответствует требованиям вузовской подготовки. Проект включает сравнение вариантов с технико-экономическим обоснованием выбранных решений, а также локальные сметные расчеты. Объект подходит для защиты в бакалавриате и магистратуре по направлению ПГС. Если вы ищете качественный готовый диплом ПГС с полным расчетом и оформлением — проект №1023 является отличным выбором для купить проект или скачать проект.

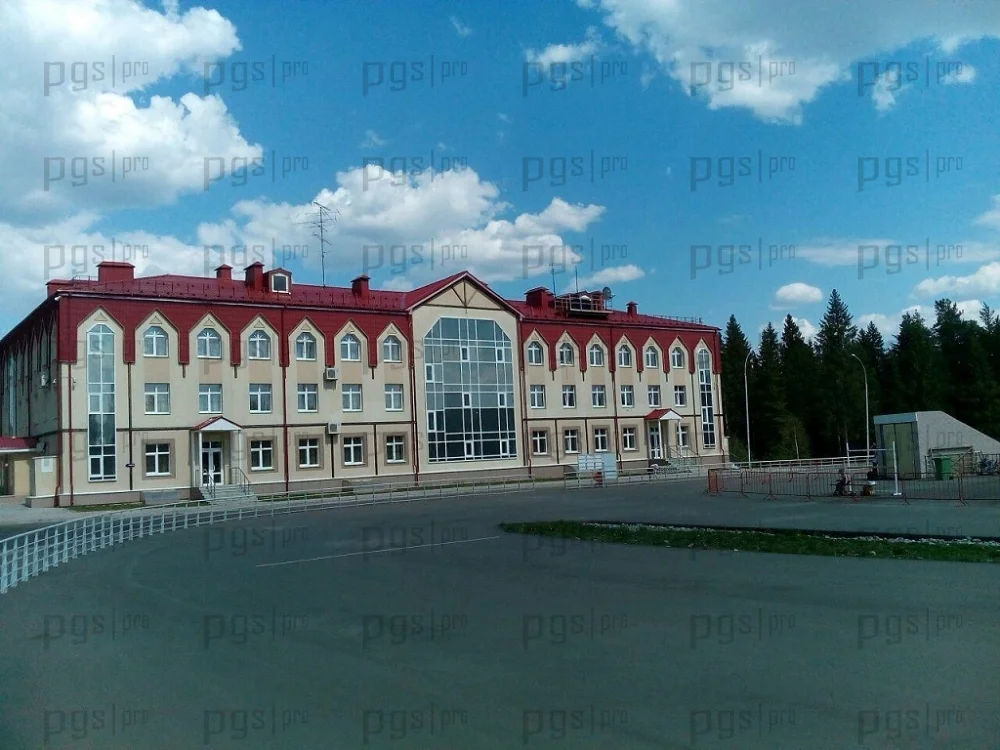

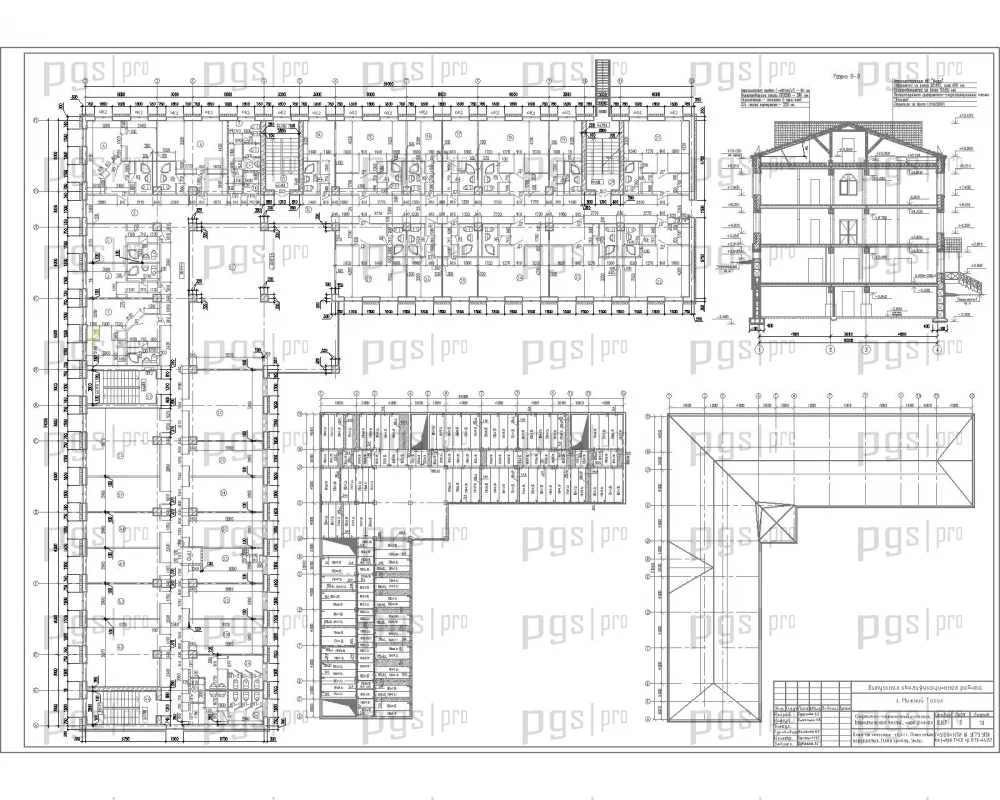

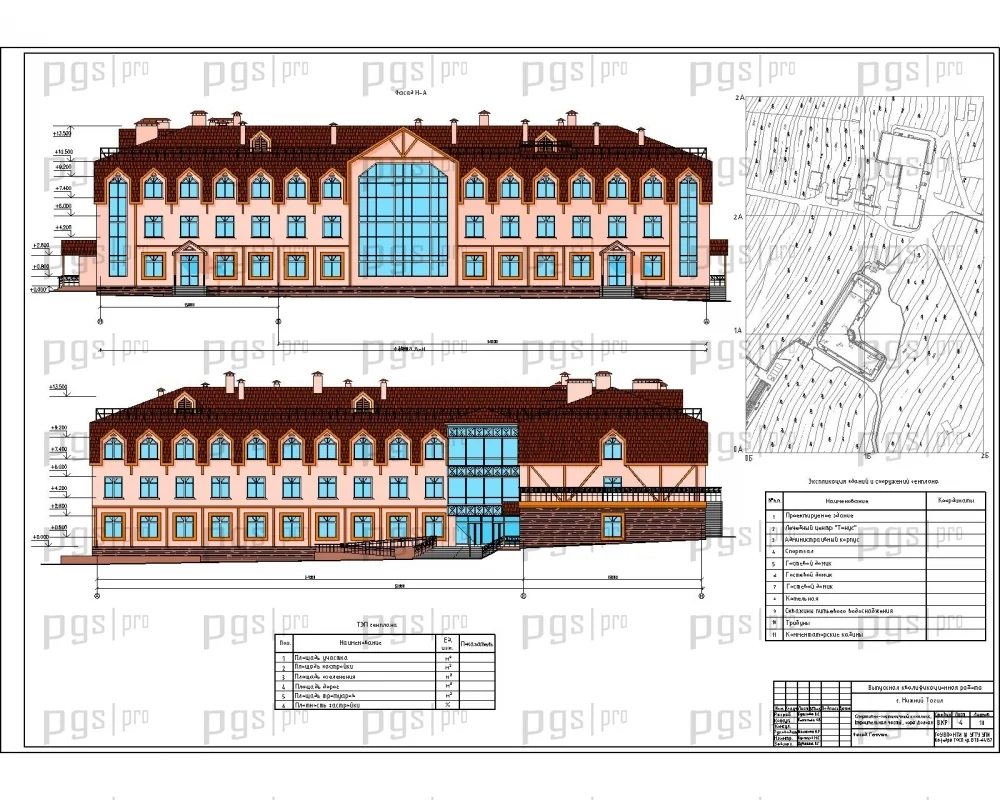

Функциональная структура здания организована по принципу размещения гостиничных номеров и спортивно-оздоровительных помещений с обеспечением удобных связей между зонами. Здание имеет П-образную конфигурацию в плане, что обеспечивает компактное размещение функциональных зон и рациональное использование площади. Фасады здания оформлены с применением витражных конструкций и декоративных элементов, придающих объекту современный архитектурный облик.

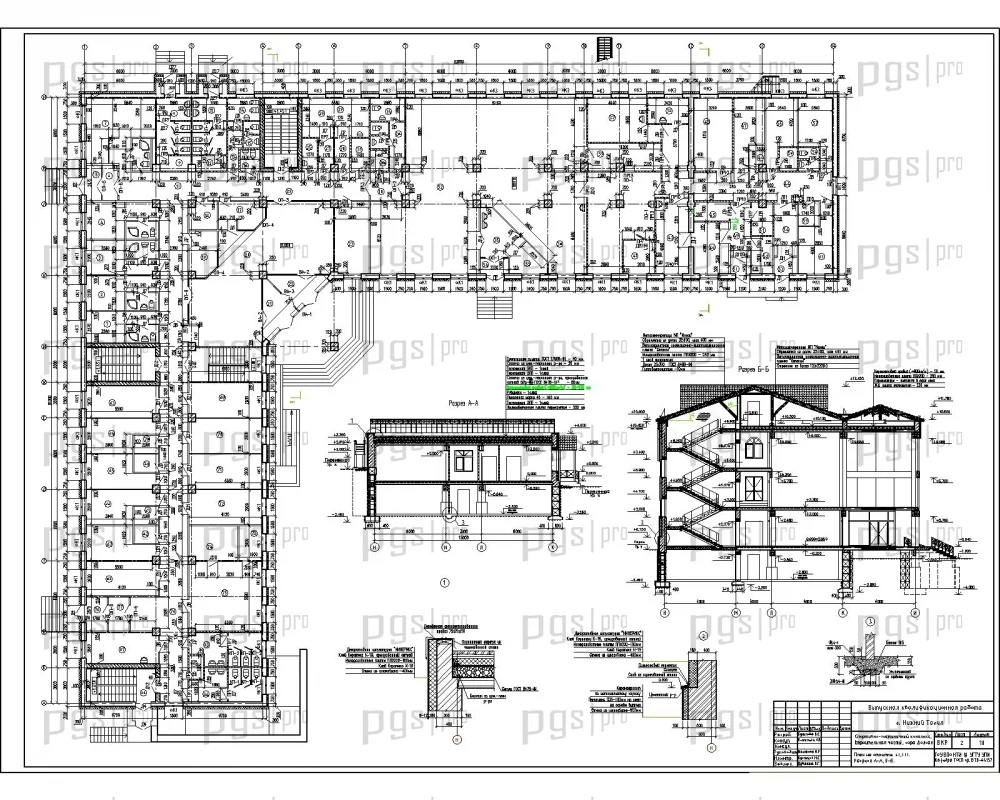

На первом этаже размещены вестибюль, ресепшн, гардероб, кафе, спортивные помещения и технические зоны. На втором и третьем этажах расположены гостиничные номера различных категорий с санузлами. Технический подвал содержит инженерные коммуникации, котельную, вентиляционные камеры и помещения для обслуживающего персонала. Чердак используется для размещения вентиляционного оборудования и технических систем.

Вертикальные связи осуществляются при помощи лестничных клеток и лифтов. Двери входные в здание выполнены металлические с порошковым покрытием фирмы «HORMANN» (Германия), фирмы ООО «ПромКор», тамбурные деревянные по ГОСТ 24698-81, двери внутренние деревянные по ГОСТ 6629-88. Окна из ПВХ-профиля «ОКНО-ПЛАСТИК» индивидуального изготовления с двухкамерными стеклопакетами. Витражи алюминиевые разрабатываются и выполняются фирмой «ОКНО-ПЛАСТИК».

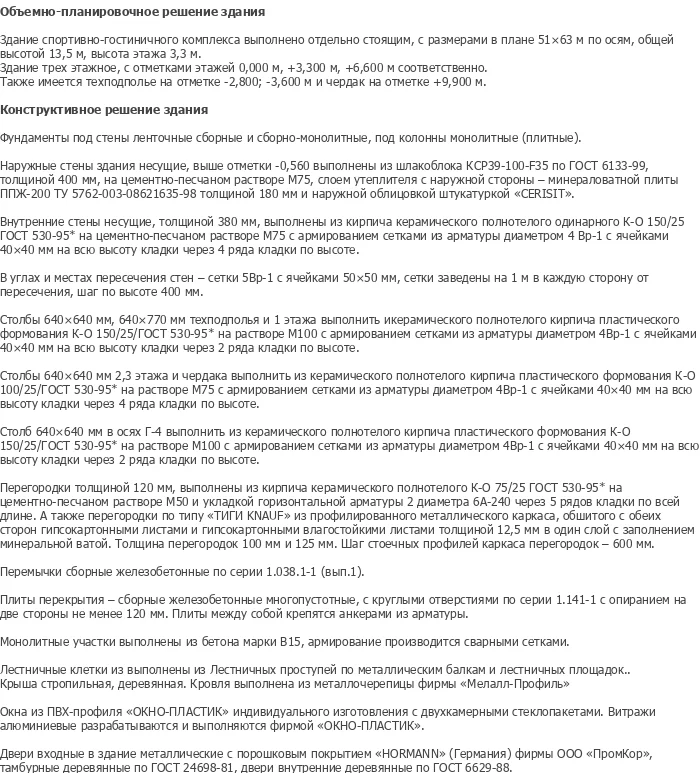

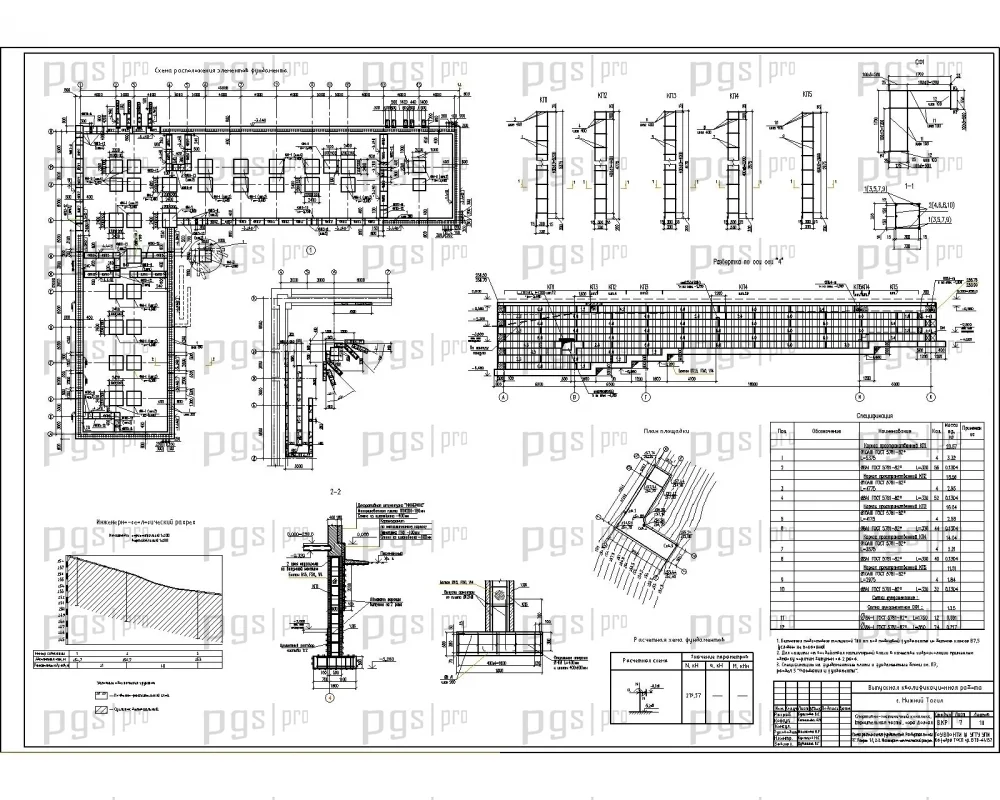

Фундаменты под стены выполнены ленточные сборные и сборно-монолитные, под колонны — монолитные плитные. Наружные стены здания несущие, выше отметки -0,560 выполнены из шлакоблока КСР39-100-F35 по ГОСТ 6133-99, толщиной 400 мм, на цементно-песчаном растворе М75, слоем утеплителя с наружной стороны — минераловатной плиты ППЖ-200 ТУ 5762-003-08621635-98 толщиной 180 мм и наружной облицовкой штукатуркой «CERESIT».

Внутренние стены несущие, толщиной 380 мм, выполнены из кирпича керамического полнотелого К-О 150/25 ГОСТ 530-95 на цементно-песчаном растворе М75 с армированием сетками из арматуры диаметром 4 Вр-1 с ячейками 40×40 мм на всю высоту кладки через 4 ряда кладки по высоте. В углах и местах пересечения стен — сетки 5Вр-1 с ячейками 50×50 мм, сетки заведены на 1 м в каждую сторону от пересечения, шаг по высоте 400 мм.

Столбы 640×640 мм, 640×770 мм техноподъяла и 1 этажа выполнить из керамического полнотелого кирпича пластического формования К-О 150/25 ГОСТ 530-95 на растворе М100 с армированием сетками из арматуры диаметром 4Вр-1 с ячейками 40×40 мм на всю высоту кладки через 2 ряда кладки по высоте. Столбы 640×640 мм 2,3 этажа и чердака выполнить из керамического полнотелого кирпича пластического формования К-О 150/25 ГОСТ 530-95 на растворе М75 с армированием сетками из арматуры диаметром 4Вр-1 с ячейками 40×40 мм на всю высоту кладки через 4 ряда кладки по высоте. Столбы 640×640 мм в осях Г-4 выполнить из керамического полнотелого кирпича пластического формования К-О 150/25 ГОСТ 530-95 на растворе М100 с армированием сетками из арматуры диаметром 4Вр-1 с ячейками 40×40 мм на всю высоту кладки через 2 ряда кладки по высоте.

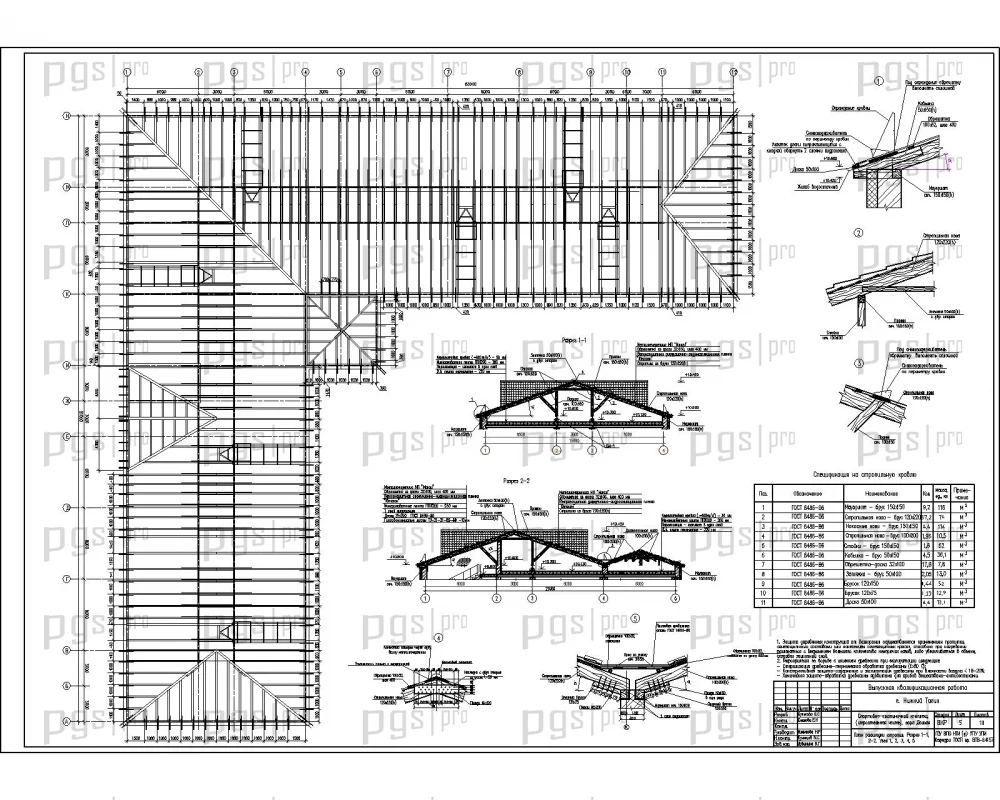

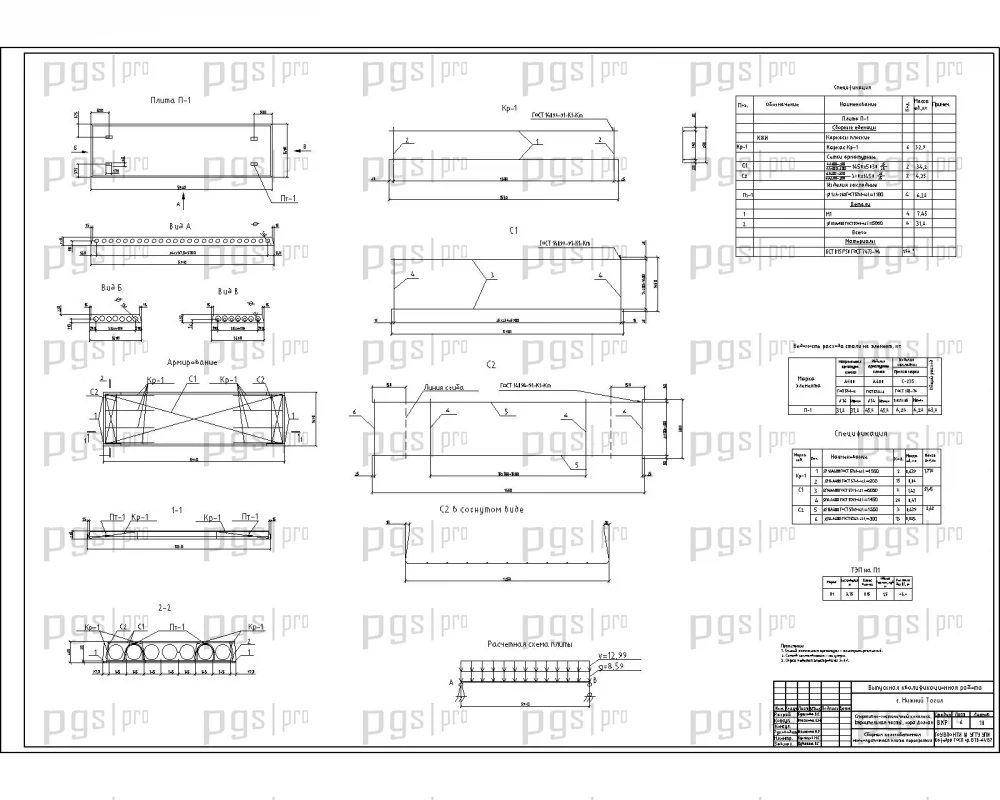

Плиты перекрытия — сборные железобетонные многопустотные с круглыми отверстиями по серии 1.141-1 с опиранием на две стороны, не менее 120 мм. Плиты между собой крепятся анкерами из арматуры. Монолитные участки выполнены из бетона марки В15, армирование производится сварными сетками. Перемычки сборные железобетонные по серии 1.038.1-1 (вып.1). Крыша стропильная, деревянная. Лестничные клетки и площадки выполнены из металлических балок и лестничных площадок.

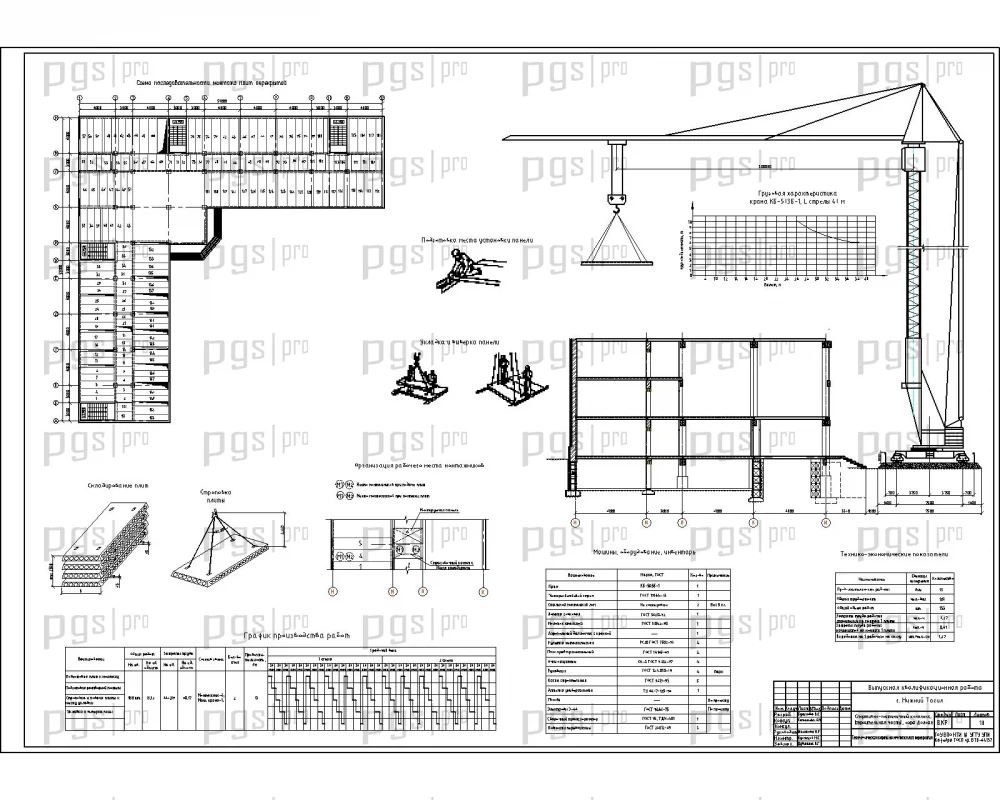

Технологическая карта на монтаж плит перекрытия включает область применения, технологию и организацию строительного процесса, предшествующие работы, основные работы, организацию и методы строительного процесса, график производства работ, требования к качеству и приемке работ, технику безопасности и охрану труда, пожарную безопасность, потребность в ресурсах, технико-экономические показатели, выбор монтажного крана, расчет требуемых технических параметров башенного крана и сравнение кранов по технико-экономическим параметрам.

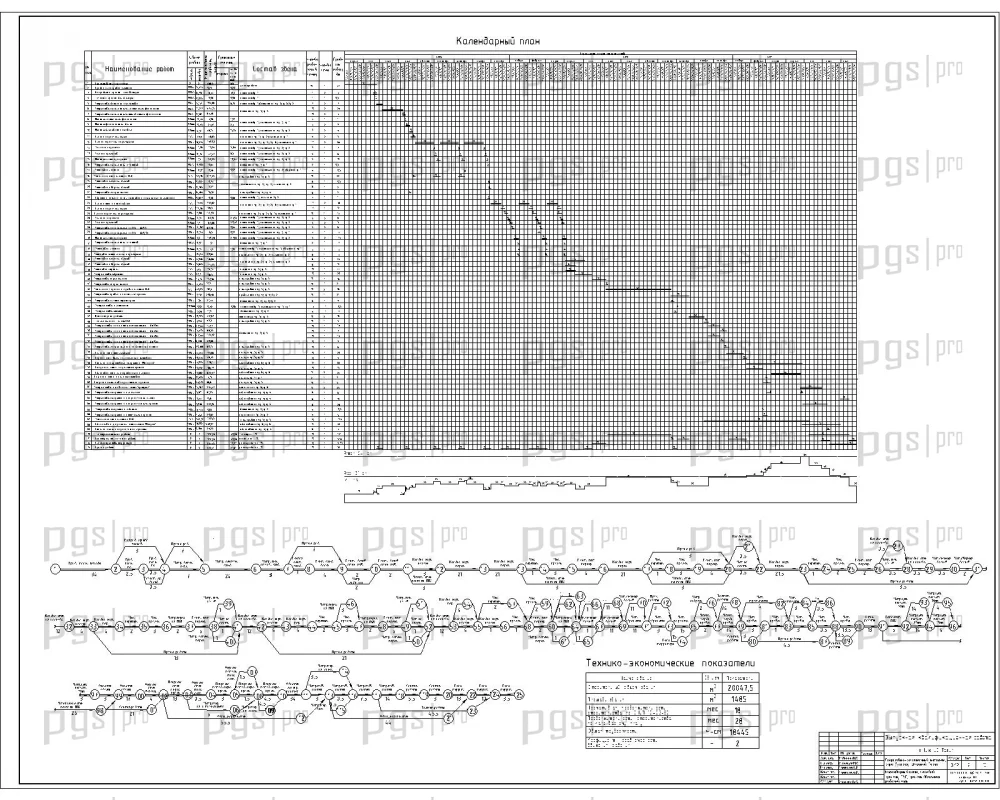

Календарный план и сетевой график составлены с учетом сезонности строительных работ и технологических пауз. В плане отражены сроки выполнения основных видов работ: земляные работы, устройство фундаментов, возведение стен, монтаж перекрытий, устройство кровли, отделочные работы и благоустройство территории. Сетевой график обеспечивает оптимизацию критического пути строительства и рациональное использование ресурсов.

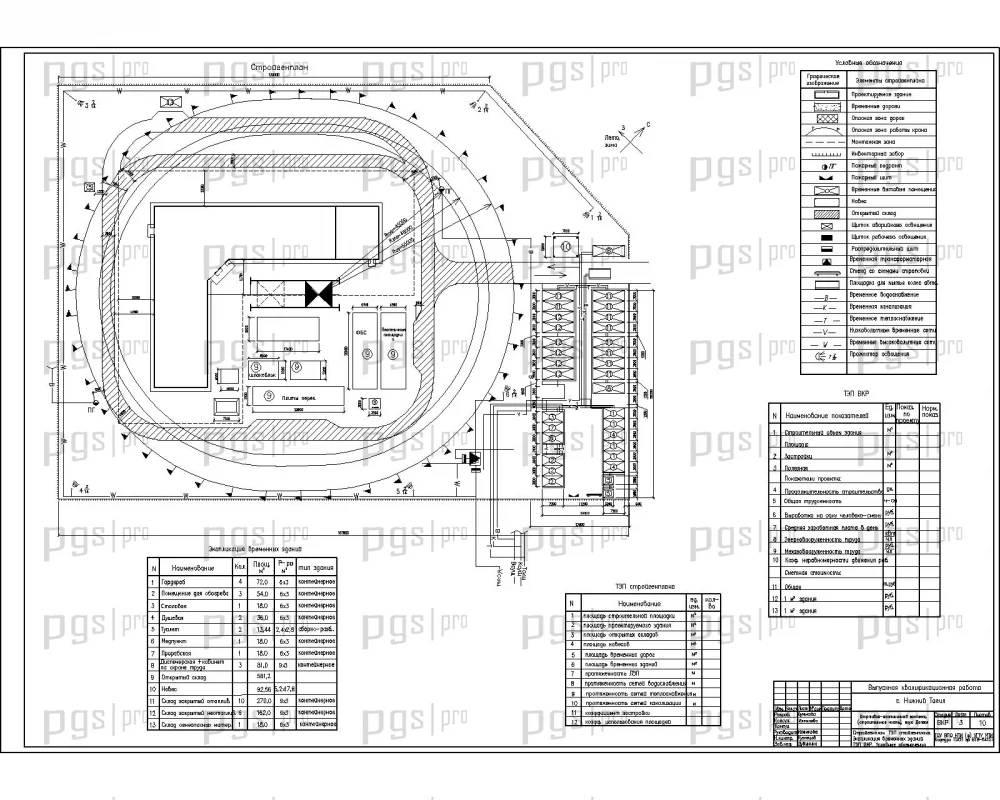

Строительный генеральный план содержит размещение временных зданий и сооружений, складов материалов, дорог и коммуникаций. Выполнен расчет трудоемкости работ и потребность в основных строительных материалах, полуфабрикатах, изделиях и конструкциях, выбор комплекта машин для разработки грунта в траншее под фундаменты здания, выбор экскаватора, выбор и расчет количества автосамосвалов для отвозки грунта. Организация строительной площадки включает административные и бытовые временные сооружения, расчет временного водо-, энерго- и теплоснабжения, освещение стройплощадки.

Сметные расчеты включают локальный сметный расчет №1 на общестроительные работы, локальный сметный расчет №2 на санитарно-технические работы, локальный сметный расчет №3 на электромонтажные и слаботочные сети, объектную смету №1 и сводный сметный расчет стоимости строительства. Технико-экономические показатели проекта демонстрируют экономическую эффективность выбранных решений.

Диплом №1023 выделяется среди аналогичных работ по ПГС следующими характеристиками:

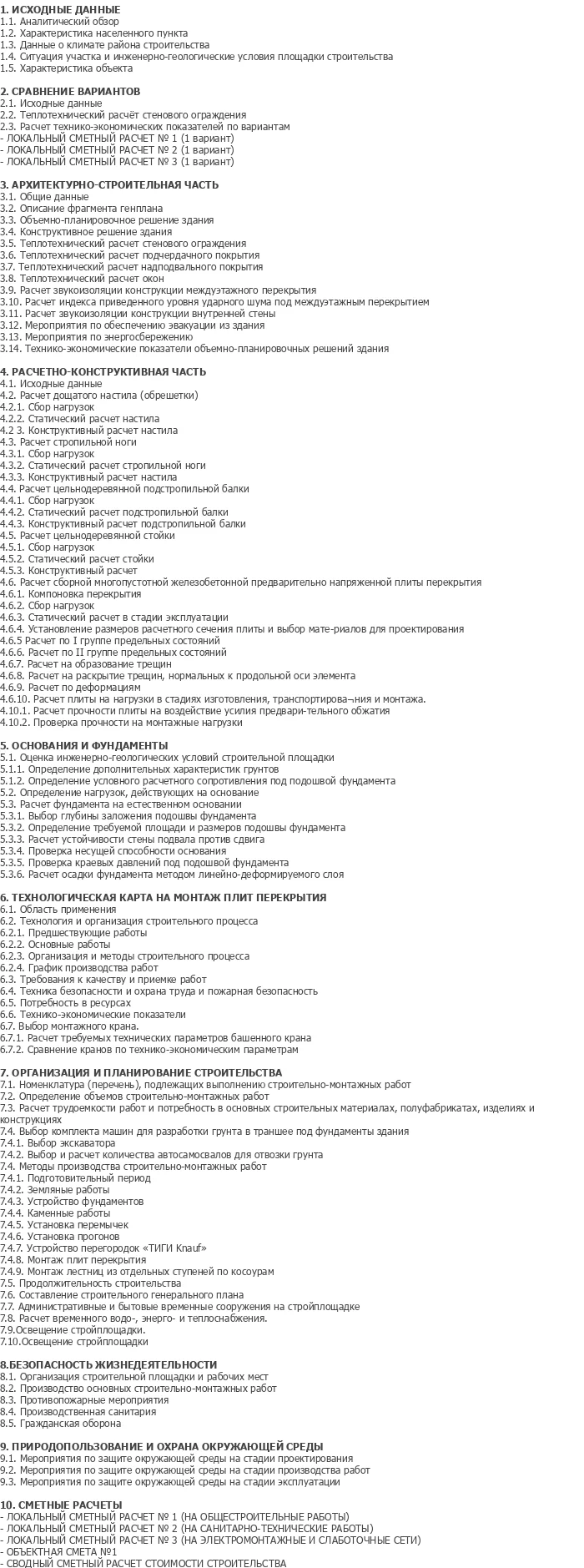

• Полная комплектация: 172 листа пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: здание П-образной конфигурации в плане с различной этажностью и функциональным зонированием.
• Разнообразие конструкций: ленточные и плитные фундаменты, несущие кирпичные стены различной толщины, сборные железобетонные перекрытия, деревянная стропильная кровля.
• Комплексное функциональное зонирование: гостиничные номера, спортивные помещения, кафе, технические зоны.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.

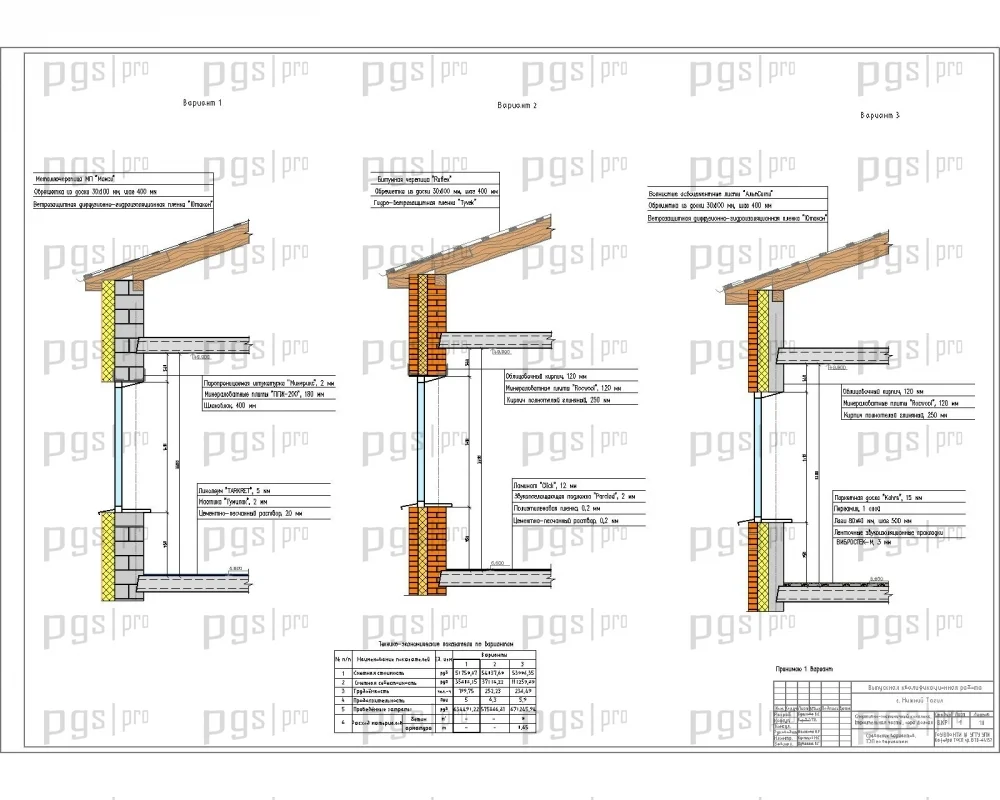

• Сравнение вариантов: технико-экономическое обоснование выбранных решений стенового ограждения.
• Практическая направленность: технологическая карта на монтаж плит перекрытия, календарный план, сетевой график, строительный генплан, сметные расчеты.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по природопользованию, охране окружающей среды и безопасности жизнедеятельности.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1023 по доступной цене — 4 000 рублей.
