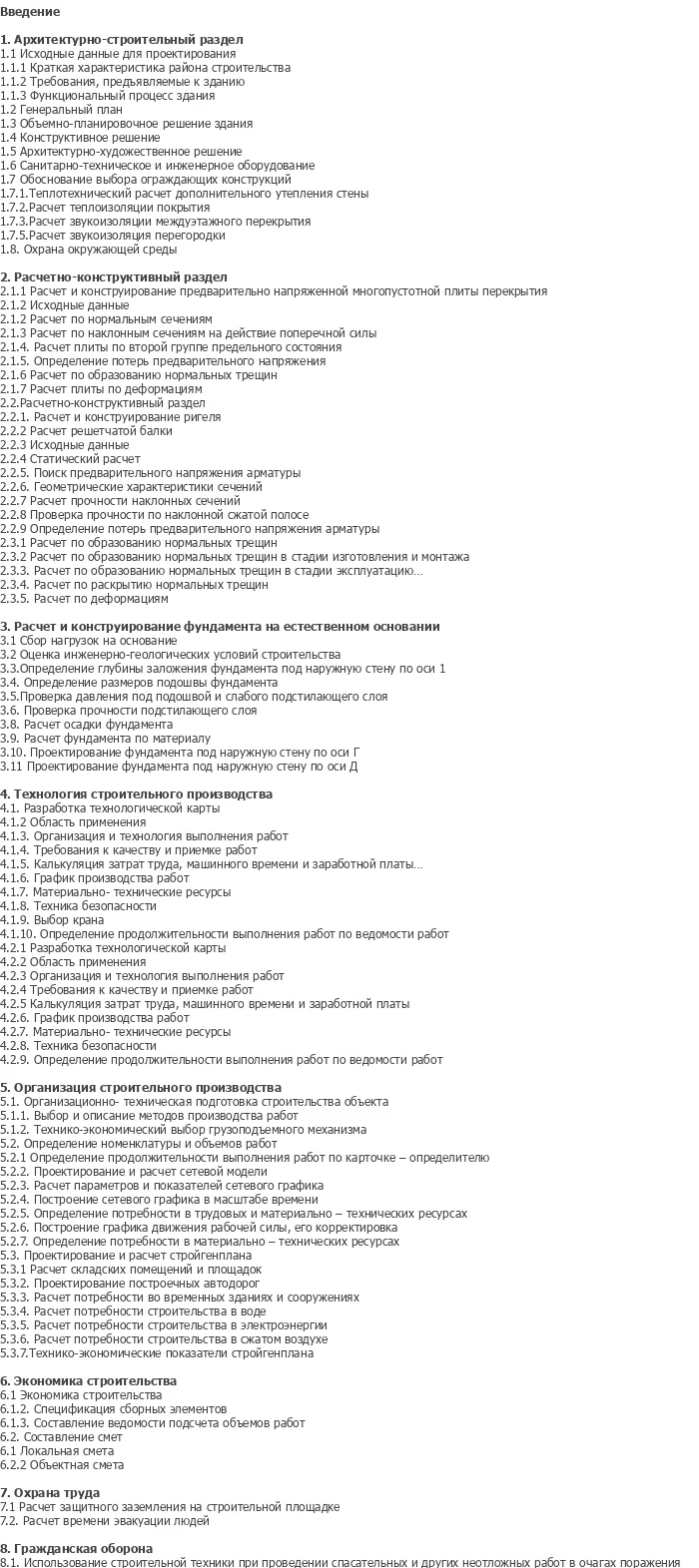

Дипломный проект №1025 «Спортивный комплекс "Территория здоровья" в г. Тамбов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для организации спортивно-оздоровительной деятельности. Проект выполнен с учетом климатических условий г. Тамбов и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Объем дипломной работы: 12 листов чертежей DWG (AutoCAD) и 204 листа пояснительной записки MS Word.

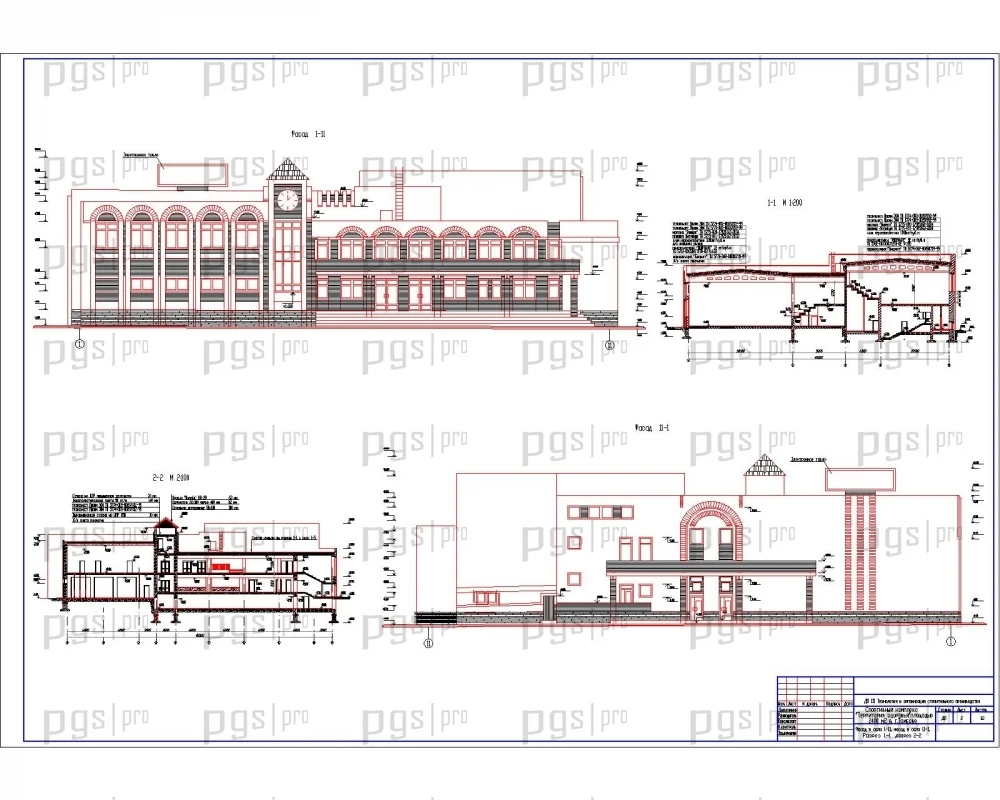

Проектируемый объект — двухэтажный спортивный комплекс «Территория здоровья» в г. Тамбов, имеющий квадратную форму в плане с размерами 48 × 48 м. Данный ПГС дипломный проект посвящен проектированию современного спортивно-оздоровительного учреждения с бассейном, спортивным залом и вспомогательными помещениями. Здание имеет выразительную архитектуру с арочными элементами фасадов, колоннадой главного входа и контрастным сочетанием светлых и темных фасадных материалов.

Основное функциональное назначение объекта — организация спортивно-оздоровительной деятельности для населения. Высота помещений составляет 3,0 м, 4,0 м и 4,3 м, высота спортивного зала — 7,90 м, бассейна — 5,4 м, технического подполья — 2,5 м. Данный шаблон проекта подходит студентам строительных специальностей, изучающих проектирование спортивных сооружений и общественных зданий повышенной сложности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №1025 предлагает качественный объект с полным комплектом документации.

Архитектурный облик здания формируется сочетанием лицевого, селикатного и керамического кирпича с расшивкой швов, навесными панелями, окрашенными кремнеорганической краской. Облик здания выбран с учетом условий, чтобы оно вписывалось в существующую застройку и отвечало градостроительным нормам. Окна и наружные двери — типовые, внутренние — индивидуальные, алюминиевые. Покрытие входных площадок и террасы выполнено из железобетонных мозаичных плит.

Функциональные связи в здании решены поэтажно с четким зонированием спортивной, оздоровительной, административной и технической функций. В основу планировочной структуры положен принцип разделения потоков спортсменов, посетителей и персонала с обеспечением эвакуационной безопасности и санитарно-гигиенических требований.

Входы в здание осуществляются через тамбуры, в связи с повышенными требованиями к теплоизоляции. Связь между этажами осуществляется с помощью лестниц шириной маршей 1,5 м, 2,0 м, 2,87 м и 3,1 м, лестничных площадок 2,0 м, 2,87 м и 3,1 м. Лестницы запроектированы незадымляемыми. Основные пролеты несущих конструкций: 12,6 м и 3 м.

Первый этаж: вестибюль, гардеробные, душевые, туалеты, спортивный зал, тренажерный зал, бассейн, помещения для инструкторов, технические помещения.

Второй этаж: зал аэробики, зал игровых видов спорта, сауна, душевые, туалеты, помещения для персонала, административные помещения.

Техническое подполье: размещены инженерные коммуникации, оборудование для водоподготовки бассейна, вентиляционное оборудование.

Окна предусматриваются для обеспечения естественной освещенности основных помещений. Конструкция окон запроектирована в соответствии с требованиями к деревянным раздельно-спаренным переплетам по ГОСТ 16289-86(1996). В проекте предусмотрены марки окон: ОРС18-18, ОРС18-15, ОРС18-24. Двери служат для связи помещений друг с другом и здания с улицей. Конструкция дверей внутри здания выполнены таким образом, чтобы их открывание не мешало передвижению. Двери на путях эвакуации открываются наружу.

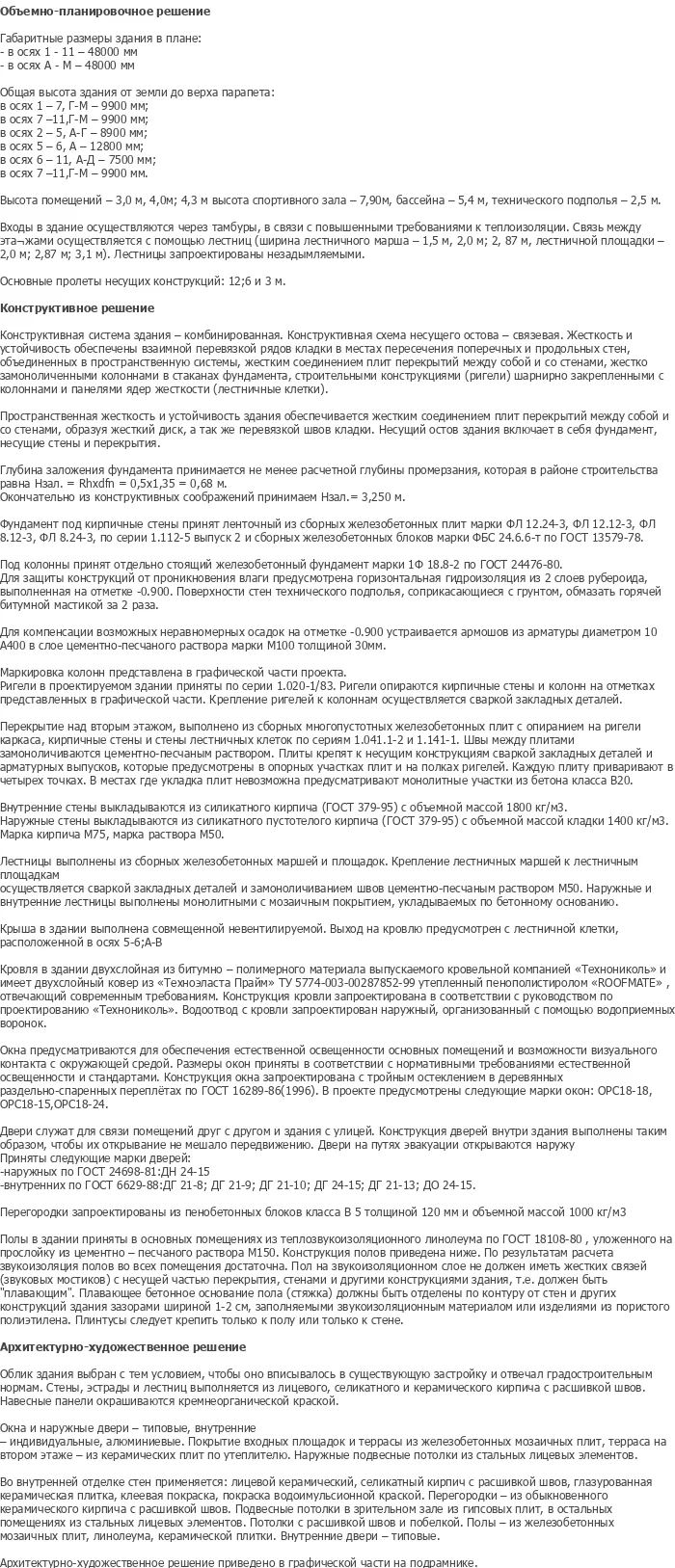

Конструктивная система здания — комбинированная. Конструктивная схема несущего остова — связевая. Жесткость и устойчивость обеспечены взаимной перевязкой рядов кладки в местах пересечения поперечных и продольных стен, объединенных в пространственную систему, жестким соединением плит перекрытий между собой и со стенами, жестко заанкерованными колоннами в стаканах фундамента, строительными конструкциями (ригели) шарнирно закрепленными с колоннами и панелями ядер жесткости (лестничные клетки).

Фундаменты: под кирпичные стены принят ленточный из сборных железобетонных плит марки ФЛ 12.24-3, ФЛ 12.12-3, ФЛ 8.12-3, ФЛ 8.24-3 по серии 1.112-5 вып.2 и сборных железобетонных блоков марки ФБС 24.6-4 по ГОСТ 13579-78. Под колонны принят отдельно стоящий железобетонный фундамент марки 10-18.2 по ГОСТ 24476-80. Глубина заложения фундамента принимается не менее расчетной глубины промерзания, которая в районе строительства равна Нзал. = Rhxdfi = 0,51х1,35 = 0,68 м. Окончательно из конструктивных соображений принимаем Нзал. = 3,250 м.

Для защиты конструкций от проникновения влаги предусмотрена горизонтальная гидроизоляция из 2 слоев рубероида, выполненная на отметке -0,900. Поверхности стен технического подполья, соприкасающиеся с грунтом, обмазать горячей битумной мастикой за 2 раза. Для компенсации возможных неравномерных осадок на отметке -0,900 устраивается армошов из арматуры диаметром 10 А400 в слое цементно-песчаного раствора марки М100 толщиной 30 мм.

Наружные стены: выкладываются из силикатного пустотелого кирпича (ГОСТ 379-95) с объемной массой кладки 1400 кг/м³. Марка кирпича М75, марка раствора М50. Наружные стены являются трехслойными с облицовочным слоем из декоративного кирпича.

Перекрытия: над вторым этажом выполнены из сборных многопустотных железобетонных плит с опиранием на ригели каркаса. Кирпичные стены и стены лестничных клеток по сериям 1.041.1-2 и 1.141-1. Швы между плитами заполняются цементно-песчаным раствором. Плиты крепятся к несущим конструкциям сваркой закладных деталей и арматурных выпусков. Каждую плиту приваривают в четырех точках. В местах где укладка плит невозможна предусматриваются монолитные участки из бетона класса В20.

Ригели: в проектируемом здании приняты по серии 1.020-1/83. Ригели опираются на кирпичные стены и колонны. Крепление ригелей к колоннам осуществляется сваркой закладных деталей.

Внутренние стены: выполняются из силикатных кирпичных блоков класса В 5 толщиной 120 мм и объемной массой 1000 кг/м³.

Полы: в здании приняты в основном на цементно-песчаном растворе М150. Конструкция полов приведена в проекте. По результатам расчета звукоизоляции полов во всех помещениях достаточна. Пол на звукоизоляционном слое не должен иметь жестких связей с несущей частью перекрытия, стенами и другими конструкциями здания. Плавающее бетонное основание пола должно быть отделено по контуру от стен и других конструкций здания зазорами шириной 1-2 см, заполняемыми звукоизоляционным материалом или изделиями из пористого полиэтилена. Плинтусы следует крепить только к полу или только к стене.

Кровля: совмещенная невентилируемая. Кровля в здании выполнена из битумно-полимерного материала выпускаемого кровельной компанией «Технониколь» и имеет двухслойный ковер «Техноэласт Прайм» ТУ 5774-003-00287852-99 утепленный пенополистиролом «ROOFMATE», отвечающий современным требованиям. Конструкция кровли запроектирована в соответствии с руководством по проектированию «Технониколь». Водоотвод с кровли запроектирован наружный, организованный с помощью водоприемных воронок.

Лестницы: выполнены из сборных железобетонных маршей и площадок. Крепление лестничных маршей к лестничным площадкам осуществляется сваркой закладных деталей и замоноличиванием швов цементно-песчаным раствором М50. Наружные и внутренние лестницы выполнены монолитными с мозаичным покрытием, укладываемых по бетонному основанию.

Проект включает разработку двух технологических карт: на монтаж плит перекрытия над спортивным залом и на кирпичную кладку. Технологическая карта на монтаж плит перекрытия содержит области применения, организацию и технологию выполнения работ, требования к качеству и приемке работ, калькуляцию затрат труда, машинного времени и заработной платы, график производства работ, материально-технические ресурсы, технику безопасности и выбор крана.

Технологическая карта на кирпичную кладку включает аналогичные разделы с учетом специфики каменных работ, требований к качеству кладки, подбора раствора и организации рабочего места каменщиков.

График производства работ составлен в виде сетевого графика с учетом технологической последовательности возведения здания, сезонности строительства и оптимизации критического пути. График включает ведомость объемов работ, калькуляцию затрат труда, расчет потребности в строительных материалах и выбор грузоподъемного механизма.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, дорог и подъездных путей, сетей временного водоснабжения, электроснабжения и освещения строительной площадки. Выполнен расчет складских помещений и площадок, проектирование построечных автодорог, расчет потребности во временных зданиях и сооружениях, воде, электроэнергии и сжатом воздухе.

Технико-экономические показатели: сметная стоимость объекта, сметная стоимость строительно-монтажных работ, выработка на одного рабочего, строительный объем здания, сметная стоимость 1 м² общей площади, нормативная продолжительность строительства, себестоимость 1 м² общей площади здания.

Диплом №1025 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальный спортивный объект: спортивный комплекс с бассейном и большим спортивным залом высотой 7,9 м — редкий пример для дипломного проектирования.
• Полная комплектация: 204 листа пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Предварительно напряженные плиты перекрытия: расчет и конструирование сложного элемента с учетом предварительного напряжения арматуры.
• Разнообразие конструкций: ленточные и отдельностоящие фундаменты, кирпичные стены, сборные плиты перекрытия, ригели, решетчатые балки, совмещенная кровля.
• Практическая направленность: две технологические карты, сетевой график, строительный генплан, технико-экономические показатели.
• Расчет конструкций: в программном комплексе «СтройЭкспертиза»
• Звукоизоляция и теплотехника: детальная проработка звукоизоляции полов, теплотехнического расчета стен и покрытия.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, гражданской обороне и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1025 по доступной цене — 4 000 рублей.
