Дипломный проект №1028 «Малокомплектная школа на 130 учащихся в селе Таврово, Белгородской области» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для организации образовательного процесса в сельской местности. Проект выполнен с учетом климатических условий Белгородской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию образовательных учреждений.

Состав графической части: фасад и генеральный план, план 1-го и 2-го этажей, план 3-го этажа и план кровли, разрезы и узлы, разрез по стене с экспликацией, конструирование фундаментов, конструирование свода, конструирование балки, конструирование пустотной плиты, технологическая карта на штукатурные работы, календарный план, строительный генеральный план.

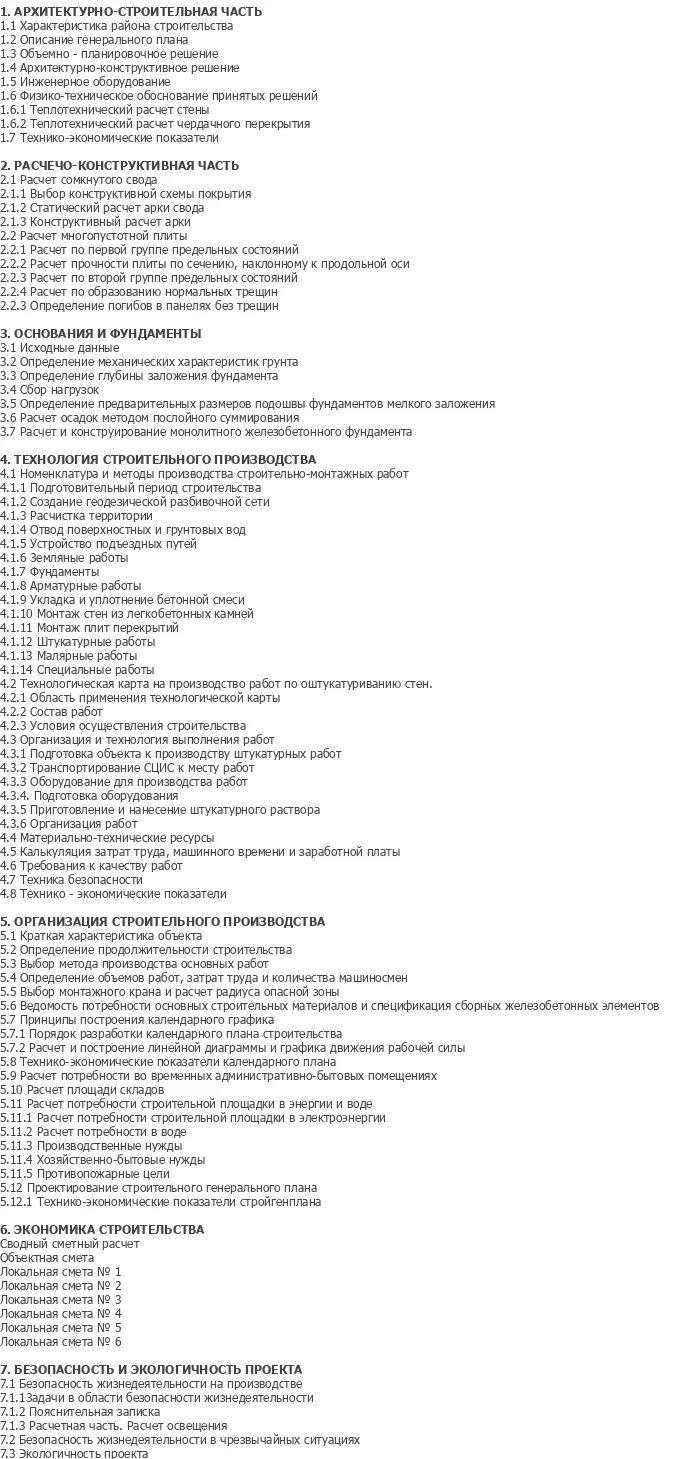

Состав пояснительной записки: архитектурно-строительная часть (характеристика района, генеральный план, объемно-планировочное решение, архитектурно-конструктивное решение, инженерное оборудование, физико-техническое обоснование, теплотехнический расчет стены и чердачного перекрытия, технико-экономические показатели), расчетно-конструктивная часть (расчет сомкнутого свода, расчет многопустотной плиты), основания и фундаменты (определение глубины заложения, сбор нагрузок, расчет монолитного железобетонного фундамента), технология строительного производства (технологическая карта на штукатурные работы), организация строительного производства (календарный график, строительный генплан), экономика строительства (сметы), безопасность и экологичность проекта.

Проектируемый объект — малокомплектная школа на 130 учащихся в селе Таврово Белгородской области. Данный готовый диплом ПГС разработан в соответствии с современными требованиями к проектированию образовательных учреждений в сельской местности. Здание имеет сложную форму в плане и относится к категории многофункциональных социальных зданий повышенной ответственности. Объект включает в свой состав учебные, административные, спортивные и вспомогательные помещения.

Конструктивная схема здания представлена сборномонолитным железобетонным каркасом с колоннами сечением 400×400 мм, монолитными плитами перекрытия толщиной 160 мм и сборными железобетонными пустотными плитами. Наружные стены выполнены из легкобетонных блоков толщиной 400 мм с наружным утеплителем из минераловатных плит повышенной жесткости. Крыша четырехскатная из пазовой металлочерепицы на деревянных стропилах. Если вы ищете, где купить проект или скачать проект по направлению ПГС для образовательного здания — диплом №1028 предлагает оптимальное соотношение цены и качества.

Здание школы имеет два главных входа в вестибюли с северной и южной сторон, дополнительные входы в здание для выхода в учебно-опытный зон, входы в спортивный и актовый залы, вход в кухню и обеденный зал. Основной вход в здание расположен со стороны главного фасада. Данный шаблон проекта подходит для защиты по специальности ПГС в строительных вузах и может быть использован как основа для проектирования аналогичных школ в других регионах.

Функциональные связи в здании решены с учетом специфики образовательного процесса и требований к эвакуации. Планировочная структура предусматривает четкое зонирование пространства на учебные, административные, спортивные и вспомогательные помещения. В здании предусмотрены основные (главные), вспомогательные, а также аварийные и пожарные лестницы. Все лестницы двухмаршевые, с каждом маршем по 12 ступеней.

Первый этаж: гардероб верхней одежды и тамбур с выходом в универсальную рекреацию, две раздевалки, сенсорная и две спальни. Санитарные узлы на разных возрастных групп и персонала. На первом этаже также имеются медицинская часть, процедурная, канцелярия, кабинеты директора и завуча, учительская, игровые, инструкторская с душевой и санузлом, инвентарные, вентиляционные камеры.

Второй этаж: помещение труда и моделирования, зрительный зал, эстрада, артистическая и киноаппаратная.

Третий этаж: аппаратная и техническая галерея с вторым освещением. В подвальном помещении расположены мастерская, электрощитовая, помещение персонала, санузлы, подсобные помещения, узел ввода, ИТП, венткамера, проходной канал и коридор.

В связи со своим функциональным назначением, кроме общепринятого набора стандартных помещений для общеобразовательного учреждения, малокомплектная школа имеет в своем составе специальные и подсобные помещения. Здание расположено со стороны главного фасада с благоустроенной территорией.

Конструкции каркаса: здание каркасное с самонесущими стенами. Шаг колонн — 6 м. Каркас здания образован из сборных железобетонных колонн сечением 400×400 мм и монолитных колонн сложного сечения в форме шестиугольника размером 2400×2400×2000×2000×1500×1500 мм. Колонны приняты высотой на этаж. Стойки колонн — плоский безметаллический в санной сваркой выпусков рабочей арматуры с последующим омоноличиванием.

Фундаменты: запроектированы монолитными железобетонными стаканного типа под колонны. Глубина заложения фундаментов 2000 мм, отметка подошвы — -2,600. Фундаменты двухступенчатые, размеры нижней ступени 2×2 м. Вертикальная гидроизоляция цокольной панели — обмазка битумом на 2 раза. Горизонтальная гидроизоляция по обрезу цокольной панели — два слоя рубероида.

Перекрытия: плоское ребристое из монолитного железобетона толщиной 160 мм. Высота главных балок 600 мм, воростенечных 160 мм. В качестве ограждающих наружных стен приняты самонесущие стены из легкобетонных блоков толщиной 400 мм с наружным утеплителем из минераловатных плит повышенной жесткости на синтетическом связующем (ГОСТ 9573-96). Перегородки кирпичные толщиной 120 мм из кирпича марки 100 на растворе марки 50.

Покрытие спортивного зала: пролетом 9 м предлагаются облегченные крупнощитовые панели размером 1,5×6 м. Для их опирания предусмотрены сборные железобетонные стропильные балки по колоннам, установленным с шагом 6 м. Междуэтажное и чердачное перекрытия приняты из монолитного железобетона.

Кровля: четырехскатная стропильная кровля. Несущей конструкцией служат деревянные наклонные стропила. Стропильные ноги из деревянных антисептированных досок сечением 60×200 мм нижним концом опираются на мауэрлат сечением 180×180 мм. Мауэрлат укладывается по продольным несущим стенам здания и изолируется от блоков слоем толя. Верхний конец стропильных ног опирается на коньковый прогон и подпоргивается системой стоек и подкосов из деревянных досок сечением 150×150 мм. Деревянные элементы стропильной конструкции соединяются между собой с помощью врубок и скоб. Кровля выполнена из пазовой металлочерепицы, укладываемой по обрешетке из деревянных брусков сечением 32×100 мм с шагом 350 мм.

Лестницы: приняты сборные железобетонные марши и площадки по серии 1.038.1-1. Марши приняты со ступенями под накладные проступи. Элементы лестниц соединяются между собой с помощью закладных деталей. Швы заделываются цементно-песчаным раствором. Лестничные клетки обеспечиваются дневным освещением.

Технологическая карта на штукатурные работы включает область применения, состав работ, условия осуществления строительства, подготовку объекта к производству штукатурных работ, транспортирование СЦИС к месту работ, оборудование для производства работ, приготовление и нанесение штукатурного раствора, организацию работ, материально-технические ресурсы, калькуляцию затрат труда, машинного времени и заработной платы, требования к качеству работ, технику безопасности и технико-экономические показатели.

Организация строительного производства содержит краткую характеристику объекта, определение продолжительности строительства, выбор метода производства основных работ, определение объемов работ, затрат труда и количества машиносмен, выбор монтажного крана и расчет радиуса опасной зоны, ведомость потребности основных строительных материалов и спецификацию сборных железобетонных элементов, принципы построения календарного графика, порядок разработки календарного плана строительства, расчет и построение линейной диаграммы и графика движения рабочей силы, технико-экономические показатели календарного плана.

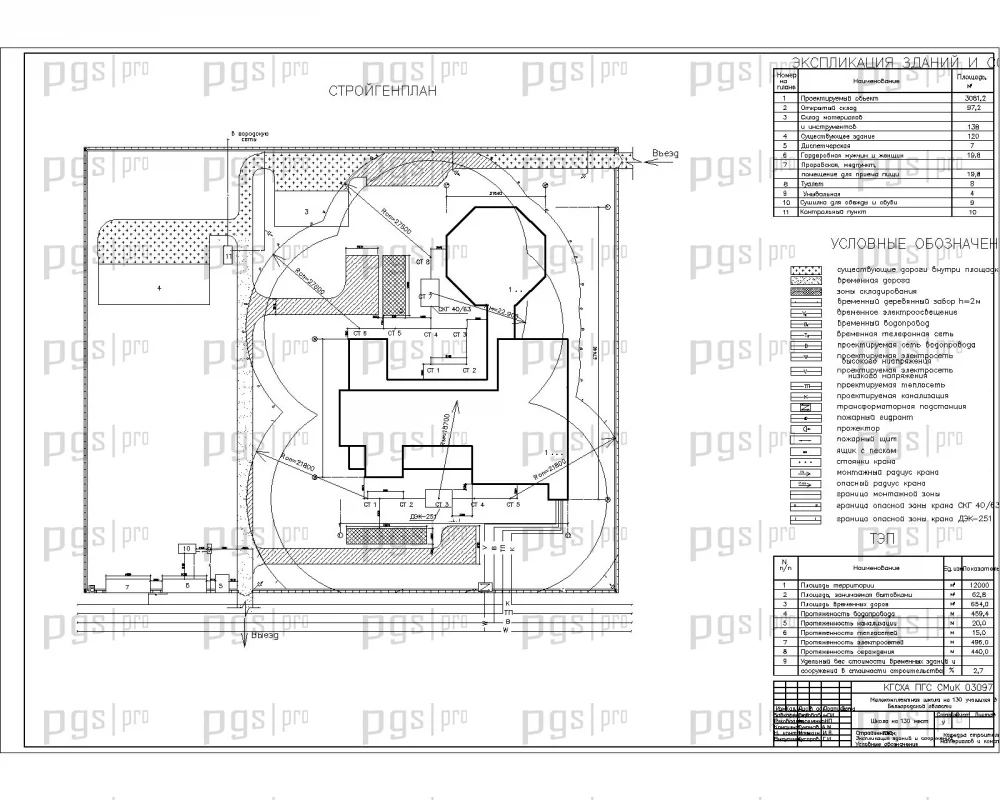

Строительный генеральный план включает расчет потребности во временных административно-бытовых помещениях, расчет площади складов, расчет потребности строительной площадки в энергии и воде, производственные и хозяйственно-бытовые нужды, пожаропожарные цели, проектирование строительного генерального плана с технико-экономическими показателями стройгенплана. Календарный план составлен с учетом сезонности и технологических пауз для оптимизации критического пути строительства.

Диплом №1028 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 131 лист пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки;
• Сложная архитектурная форма: здание школы со сложным планом, шестиугольными элементами и многоуровневой функциональной зонировкой — универсальный объект для защиты;
• Разнообразие конструкций: фундаменты стаканного типа, колонны, пустотные и монолитные плиты перекрытия, сомкнутый свод, балки, стропильная система — расчет и конструирование всех основных элементов;
• Практическая направленность: технологическая карта на штукатурные работы, календарный график, строительный генплан, технико-экономические показатели;
• Уникальные функциональные зоны: спортивный зал с крупнощитовым покрытием, актовый зал, зрительный зал, киноаппаратная, медицинская часть;
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС;
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела;
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по экономике строительства, безопасности жизнедеятельности и экологичности проекта.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1028 по доступной цене — 3 000 рублей.
