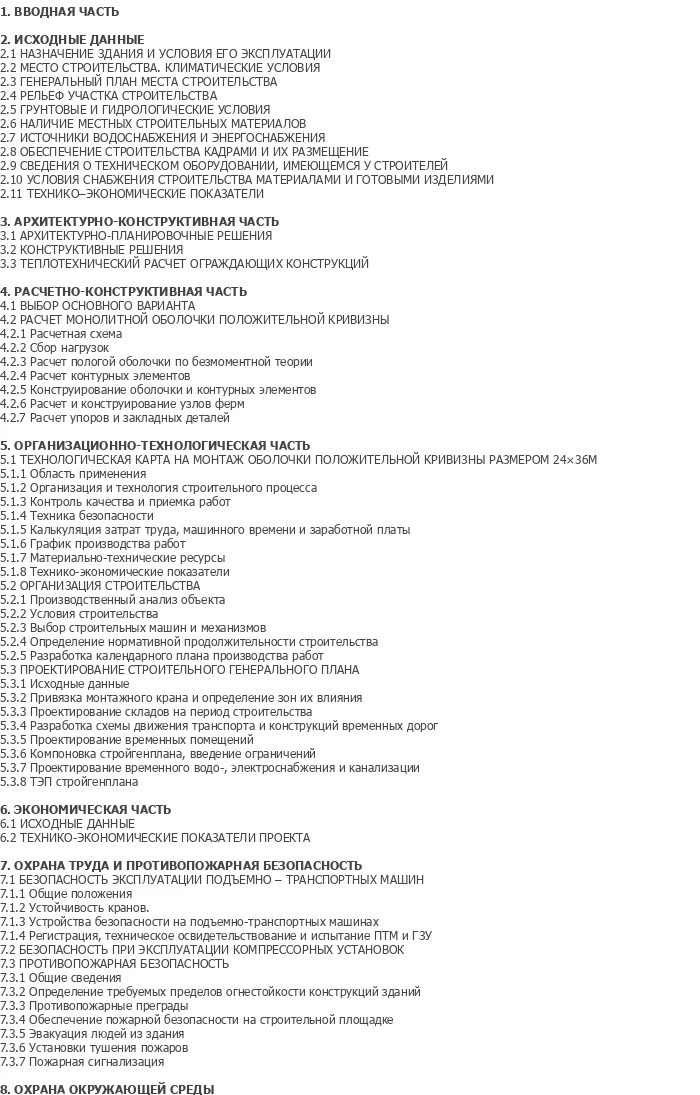

Дипломный проект посвящён разработке спортивного корпуса с залом для спортивных игр размером 18×36 м, тиром для стрельбы на дистанцию 50 м и комплексом обслуживающих и вспомогательных помещений в городе Нарьян-Маре. Здание предназначено для физической подготовки спортсменов, школьников и жителей города, а также для проведения спортивных соревнований. Проект выполнен для строительства в условиях Нарьян-Мара с расчётной зимней температурой наружного воздуха до -37 °С. В состав пояснительной записки входят исходные данные, архитектурно-конструктивная и расчётно-конструктивная части, технология и организация строительства, экономическая часть, охрана труда и противопожарная безопасность, охрана окружающей среды и приложения с результатами расчётов.

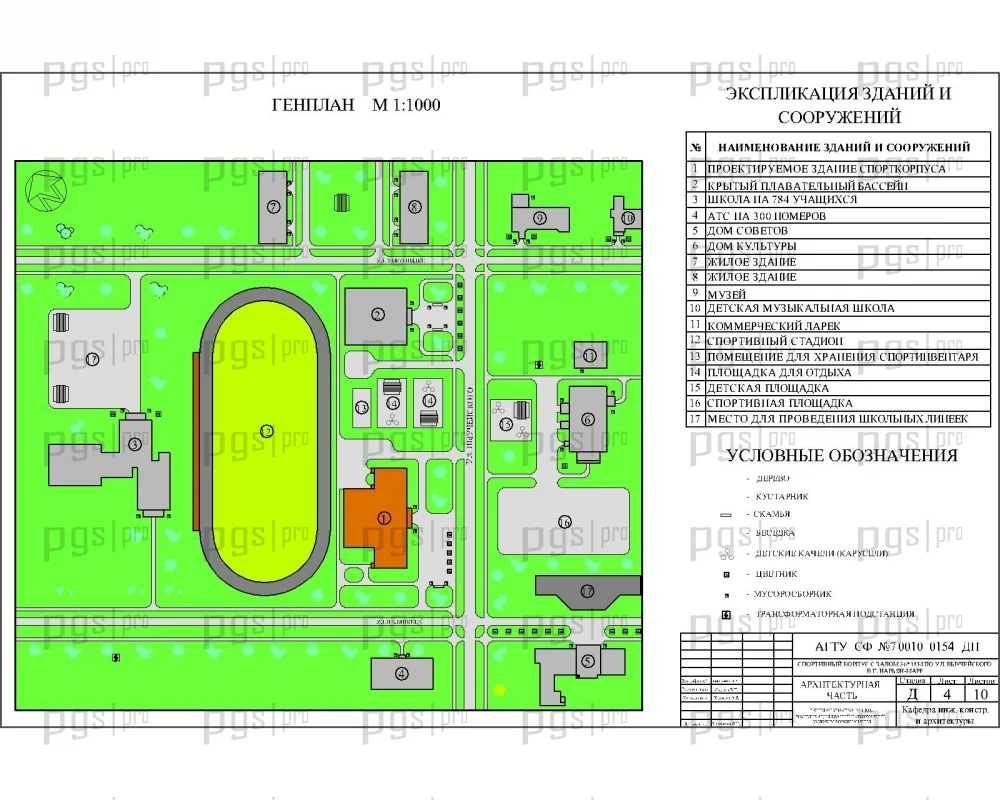

Объектом дипломного проектирования является спортивный корпус, расположенный по улице Выучейского в городе Нарьян-Маре. Здание предназначено для физической подготовки спортсменов, школьников и жителей города, а также для проведения спортивных соревнований. В составе объекта предусмотрен спортивный зал размером 18×36 м, тир для стрельбы на дистанцию 50 м и комплекс помещений обслуживающего и вспомогательного назначения. Проект относится к общественному строительству и учитывает специфические климатические условия района строительства.

Спортивный корпус имеет два этажа, техническое подполье и технический этаж. Согласно материалам проекта, общая площадь здания составляет 3755,0 м², площадь застройки — 1950,5 м², строительный объём — 16617,0 м³. Полная высота здания составляет 15,8 м. Проект предусматривает комплексное решение архитектурных, конструктивных, технологических, организационных и экономических вопросов строительства.

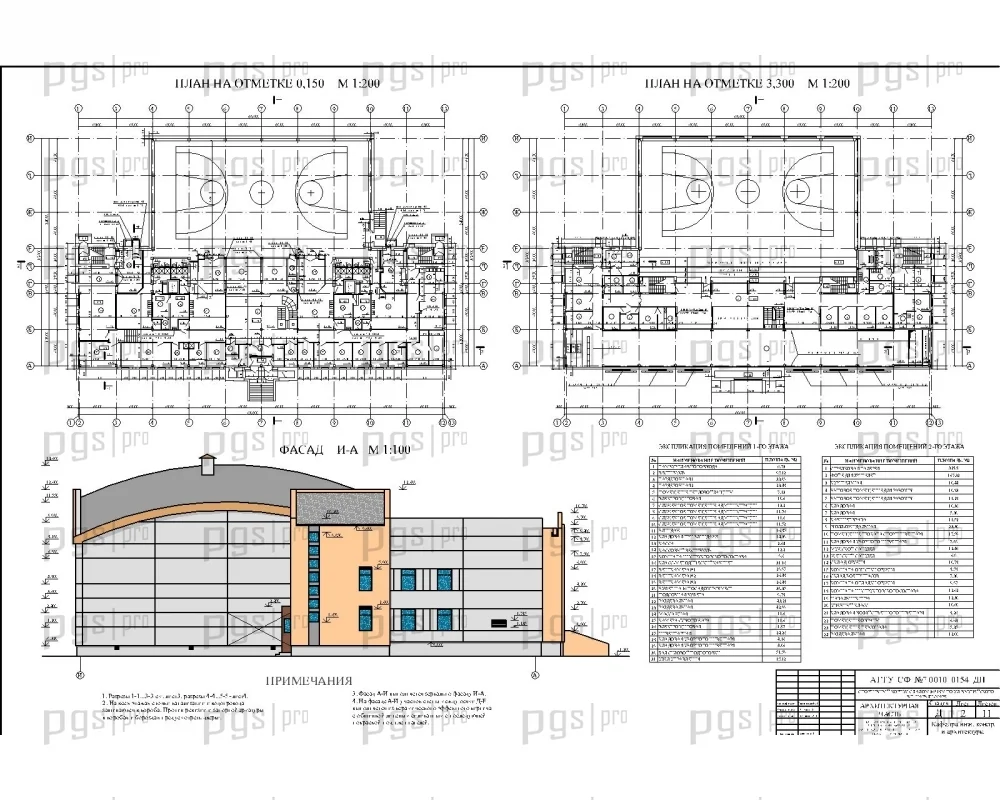

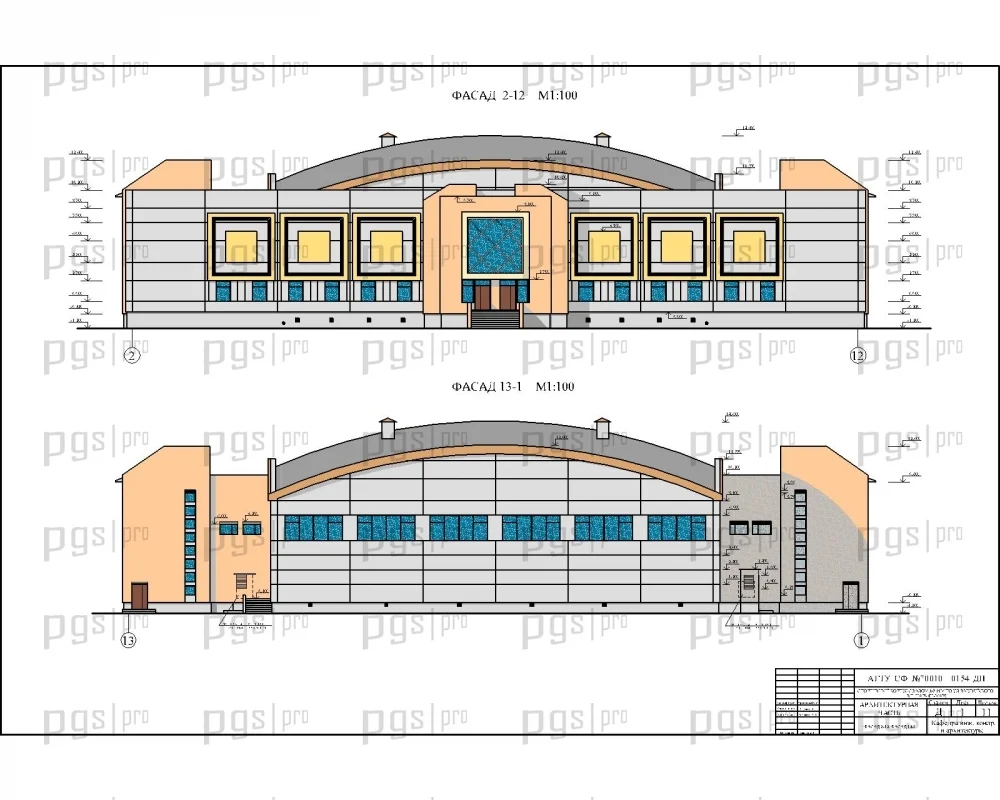

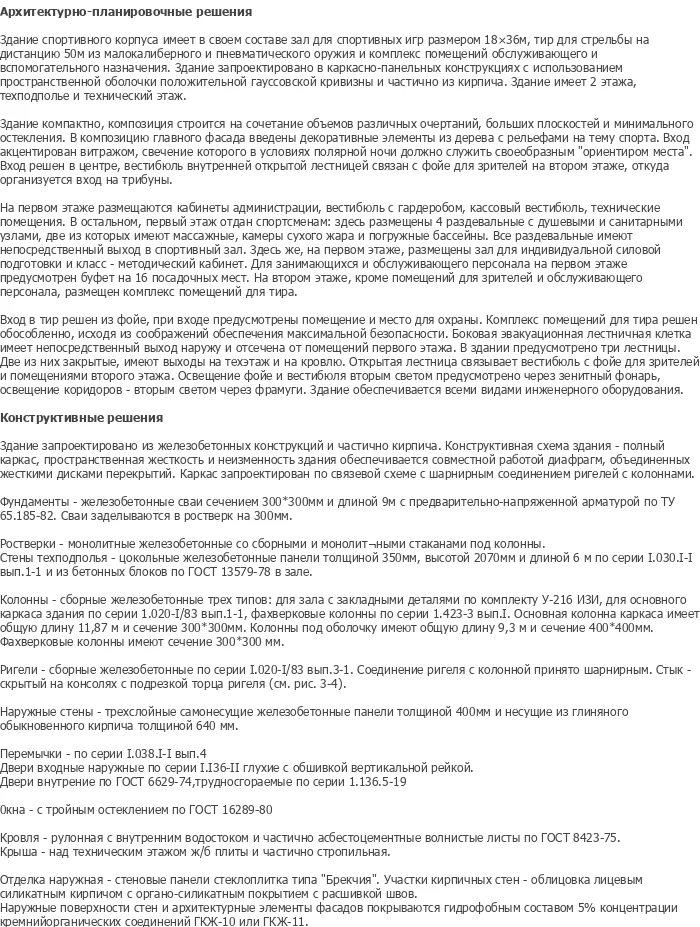

Архитектурно-планировочная структура здания сформирована с учётом назначения спортивного корпуса и необходимости размещения большого спортивного зала, тира и помещений обслуживания. Основным композиционным элементом является объём спортивного зала размером 18×36 м. Здание решено компактно, с сочетанием объёмов различных очертаний, больших плоскостей и минимального остекления.

На первом уровне размещаются основные помещения спортивного корпуса, а на втором этаже предусмотрен комплекс помещений для тира, помещения для зрителей и обслуживающего персонала. Вход в тир организован из фойе, а сам комплекс помещений решён обособленно с учётом требований безопасности. В здании предусмотрено три лестницы: две закрытые лестничные клетки и открытая лестница, связывающая вестибюль с фойе и помещениями второго этажа.

Освещение фойе и вестибюля предусмотрено вторым светом через зенитный фонарь, а освещение коридоров — через фрамуги. Спортивное здание обеспечивается инженерным оборудованием, необходимым для его эксплуатации. Для спортивного зала предусмотрены параметры воздушной среды, соответствующие назначению помещения, включая расчётную температуру 15 °С и организованный воздухообмен.

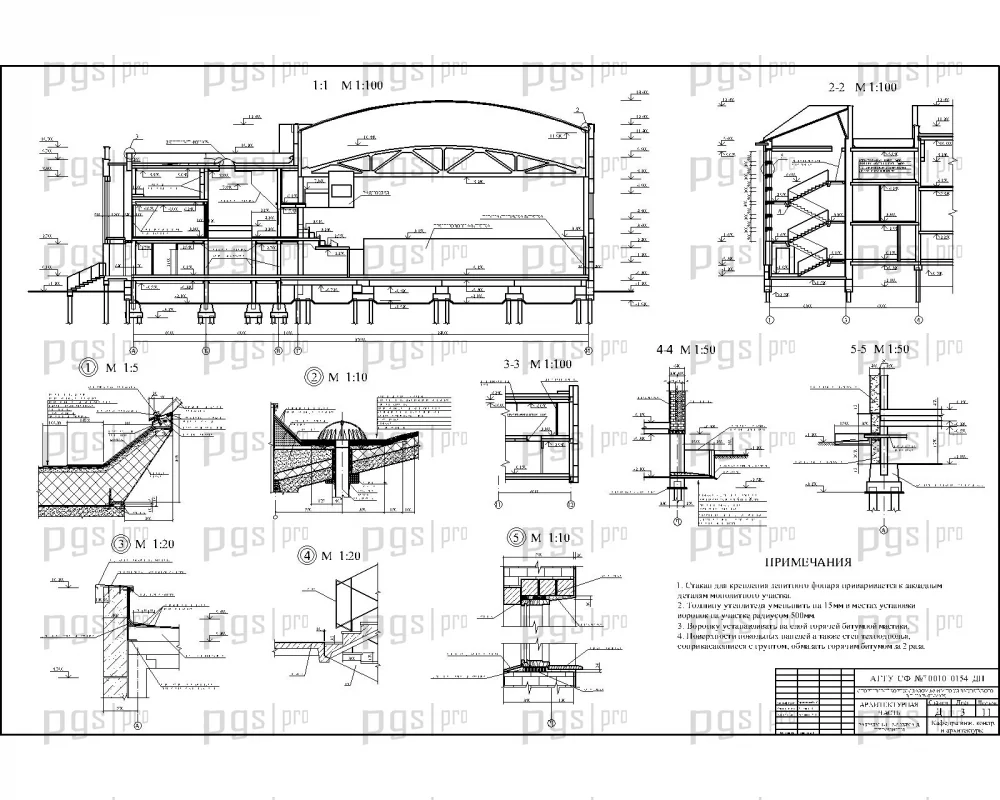

Здание запроектировано из железобетонных конструкций с частичным применением кирпича. Основной конструктивной схемой является полный каркас, в котором пространственная жёсткость и неизменяемость обеспечиваются совместной работой диафрагм и жёстких дисков перекрытий. Каркас выполнен по связевой схеме с шарнирным соединением ригелей с колоннами.

Фундаменты приняты свайными. Используются железобетонные сваи сечением 300×300 мм и длиной 9 м, заделанные в ростверк. Ростверки выполнены монолитными железобетонными со сборными и монолитными стаканами под колонны. Наружные стены предусмотрены из трёхслойных панелей и кирпича, внутренние стены — из кирпича.

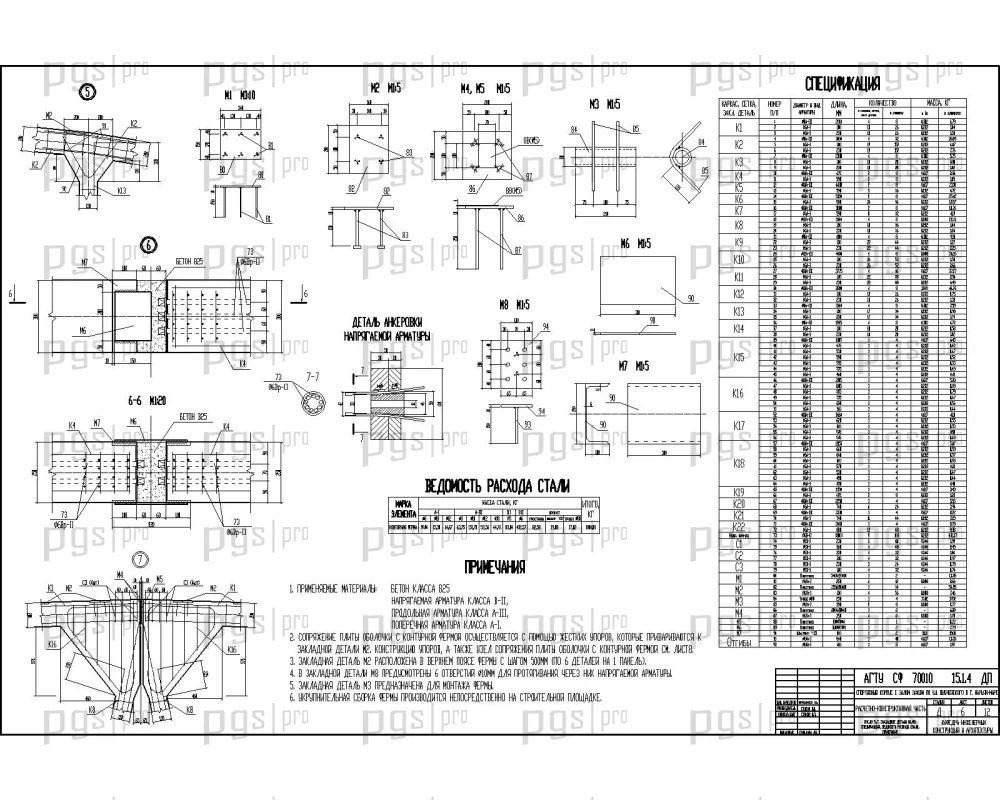

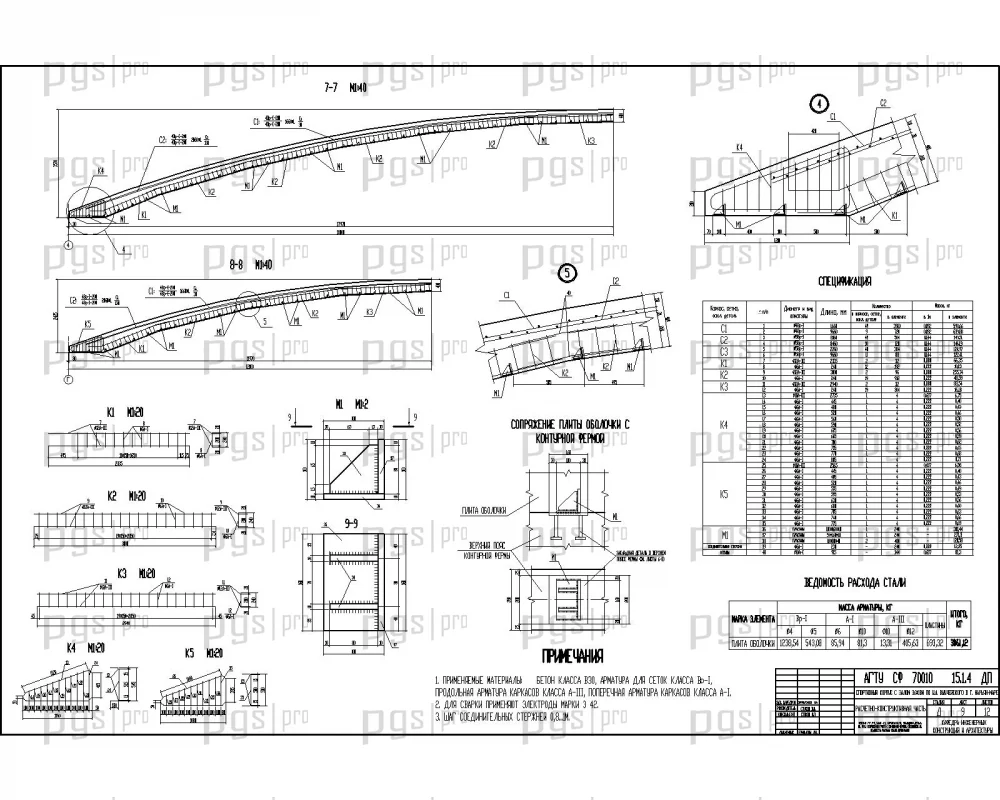

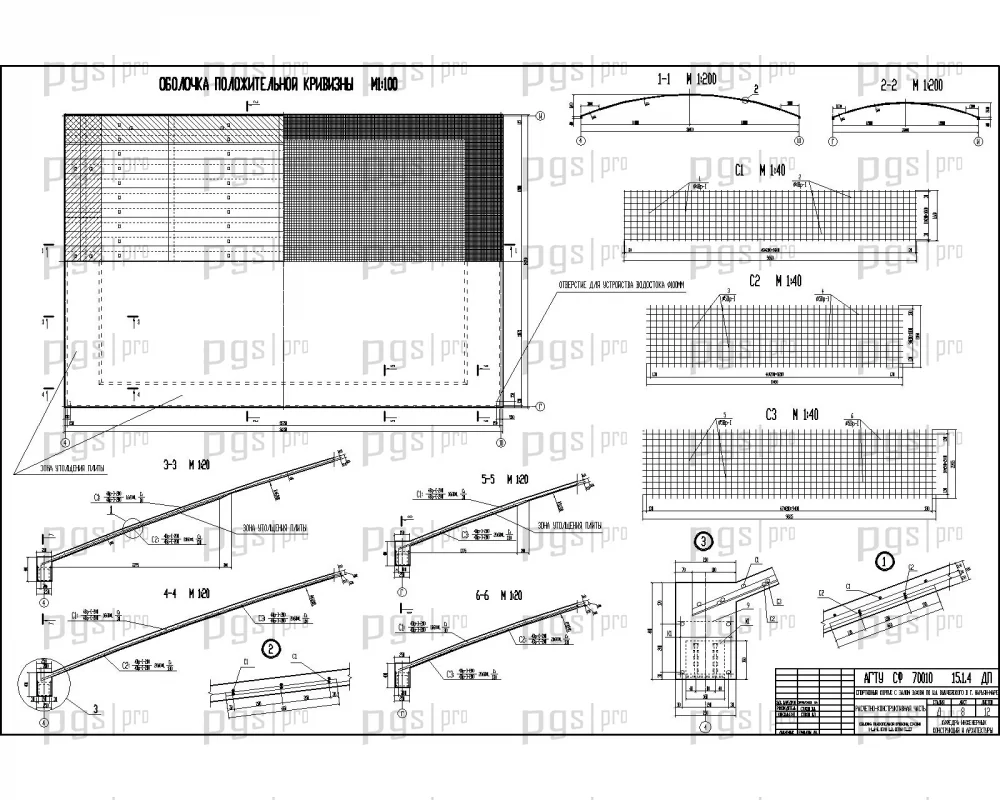

Особое место в проекте занимает пространственная оболочка положительной гауссовской кривизны, применённая в покрытии спортивного корпуса. Расчётно-конструктивная часть включает выбор основного варианта, расчёт монолитной оболочки положительной кривизны, сбор нагрузок, расчёт оболочки по безмоментной теории, расчёт контурных элементов, конструирование оболочки и контурных элементов, расчёт узлов ферм, упоров и закладных деталей. В приложениях приведены результаты расчётов по программе SCAD для оболочки и ферм.

Перекрытия и лестницы приняты сборными железобетонными. Покрытие включает железобетонные монолитные и сборные элементы. Кровля плоская, с применением рулонных материалов. Такое сочетание конструктивных решений обеспечивает соответствие здания функциональному назначению и позволяет организовать большепролётное спортивное пространство.

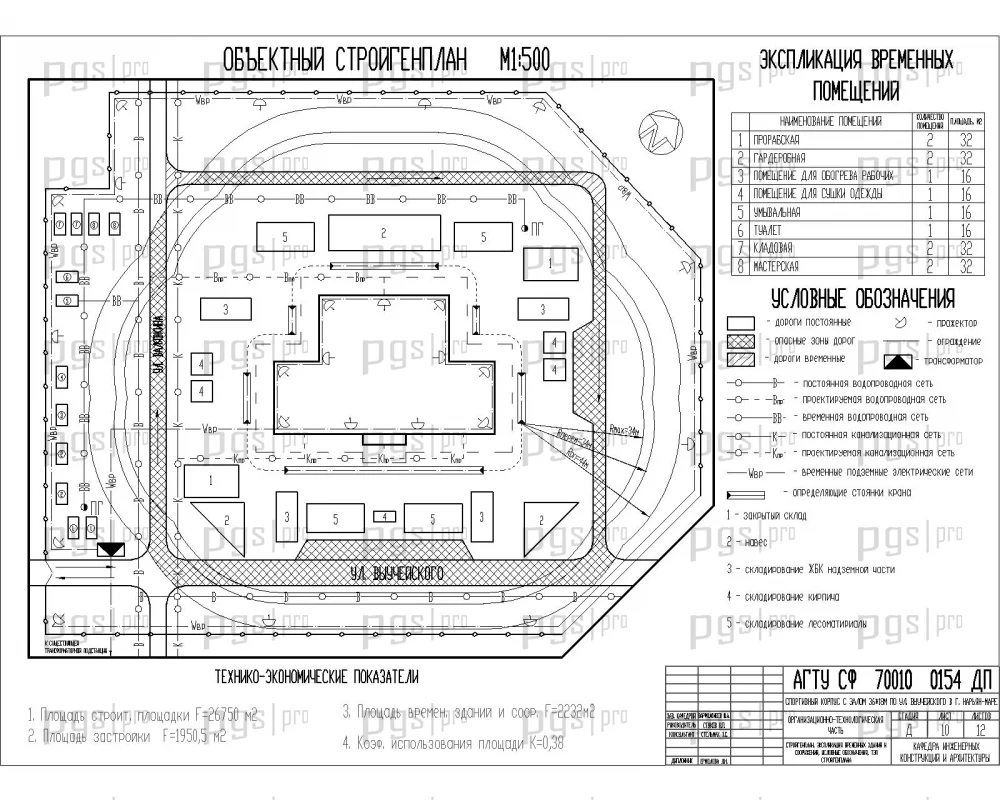

Организационно-технологическая часть дипломного проекта содержит решения по производству строительных работ, организации строительства, разработке календарного плана и строительного генерального плана. Рассматриваются условия строительства в Нарьян-Маре, выбор строительных машин и механизмов, нормативная продолжительность строительства и организация транспортных потоков. В проекте предусмотрена инженерная подготовка территории, устройство временных дорог, временных сооружений и инженерных сетей.

Для устройства монолитных железобетонных конструкций разработана технологическая карта, включающая опалубочные, арматурные и бетонные работы. В технологической карте рассматривается устройство монолитной железобетонной рамы с колоннами круглого сечения диаметром 500 мм и ригелем сечением 400×900 мм. Объём монолитной рамы составляет 9,06 м³, применяется бетон класса В25, а армирование выполняется каркасами из стали классов А-III и А-I.

Технология строительства предусматривает последовательное выполнение подготовительных, опалубочных, арматурных и бетонных операций. До бетонирования контролируются положение и состояние опалубки, правильность установки арматуры, защитный слой и готовность строительной площадки. Укладка бетонной смеси выполняется послойно с обязательным уплотнением, а контроль качества предусматривает проверку бетонной смеси, состояния опалубки, фактической прочности бетона и геометрических параметров готовой конструкции.

Организационные решения дополнены анализом строительных машин и механизмов, материально-технических ресурсов, календарным планированием и проектированием стройгенплана. В составе проекта также рассмотрены экономические показатели, вопросы охраны труда, пожарной безопасности и охраны окружающей среды. Такой состав позволяет рассматривать диплом как комплексный проект по специальности ПГС с проработкой основных стадий организации и технологии строительства.

• инженерная подготовка территории;
• организация временных дорог и строительной площадки;
• выбор строительных машин и механизмов;

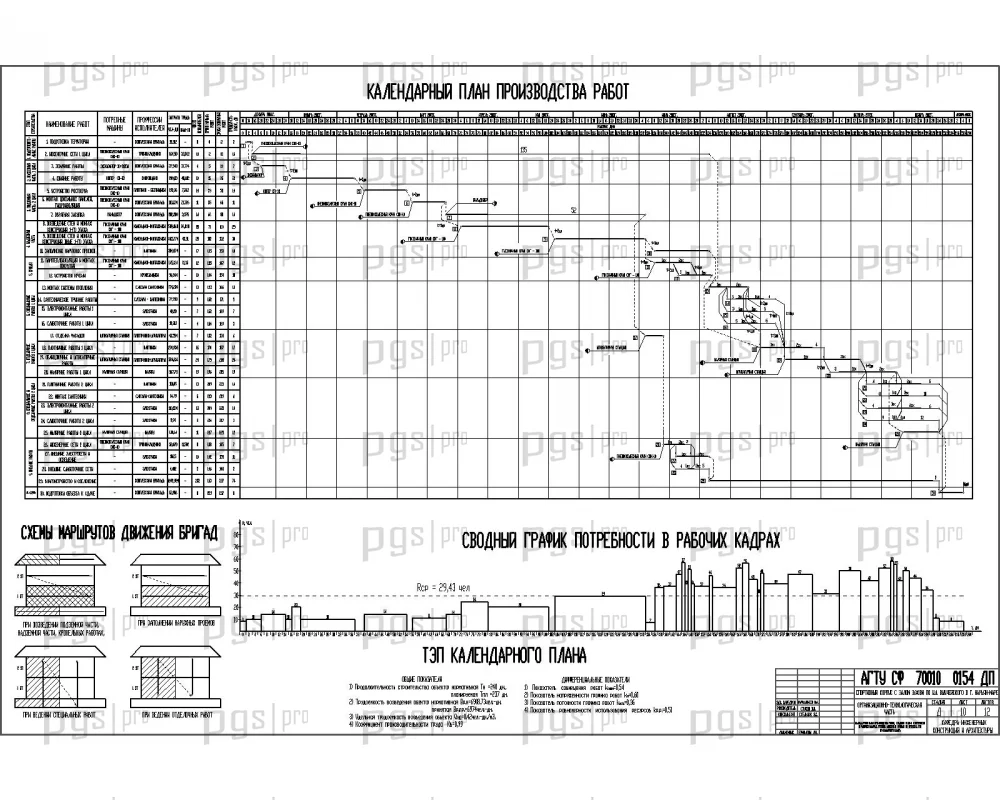

• разработка календарного плана производства работ;
• проектирование строительного генерального плана;
• технологические карты на основные строительные процессы;
• операционный контроль качества работ;
• мероприятия по охране труда и пожарной безопасности.

Дипломный проект представляет собой комплексную разработку спортивного общественного здания с пространственной железобетонной конструкцией и подробной расчётно-технологической частью. Материалы могут быть полезны студентам ПГС при подготовке дипломной работы, изучении конструкций большепролётных покрытий, технологии строительства и организации строительного производства.

• полный комплекс разделов пояснительной записки;
• расчёт пространственной оболочки положительной кривизны;
• результаты расчётов конструкций в приложениях по программе SCAD;
• технологическая карта на производство монолитных железобетонных работ;
• разработка организации строительства и строительного генплана;
• проработка вопросов охраны труда и пожарной безопасности;
• 11 листов графической части AutoCAD (DWG);
• 130 листов пояснительной записки Word;
• подходит для изучения и подготовки материалов по направлению ПГС.
