Дипломный проект №1031 «Деловой центр ОАО РЖД в г. Орел» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения офисных помещений, конференц-зала, гостиницы и ресторана. Проект выполнен с учетом климатических условий г. Орел и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многофункциональных административно-офисных зданий.

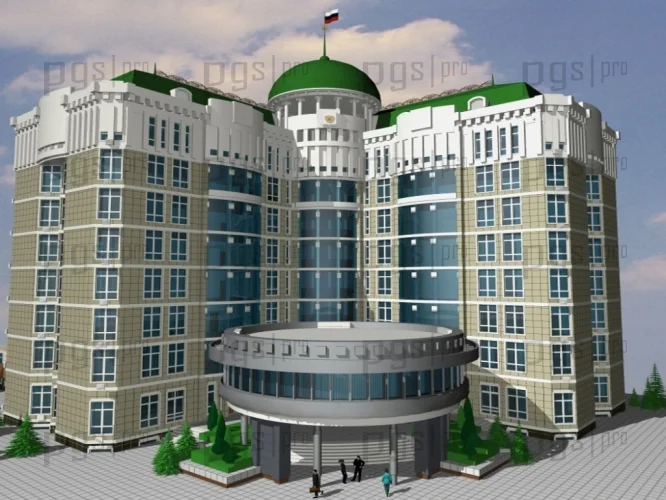

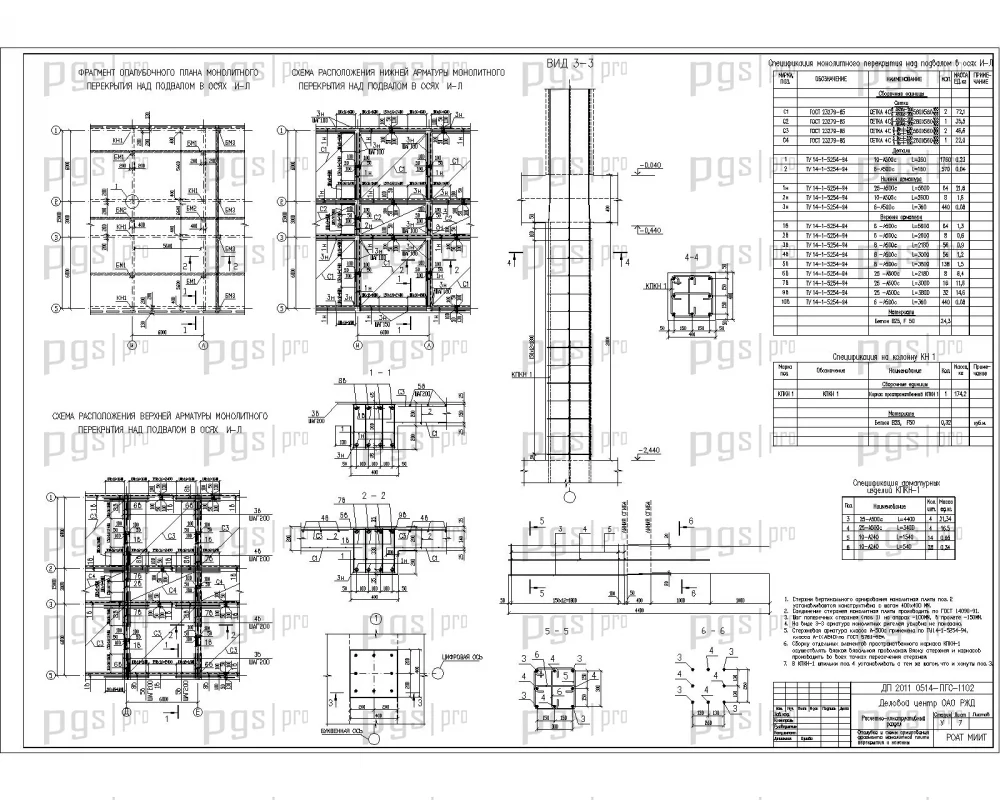

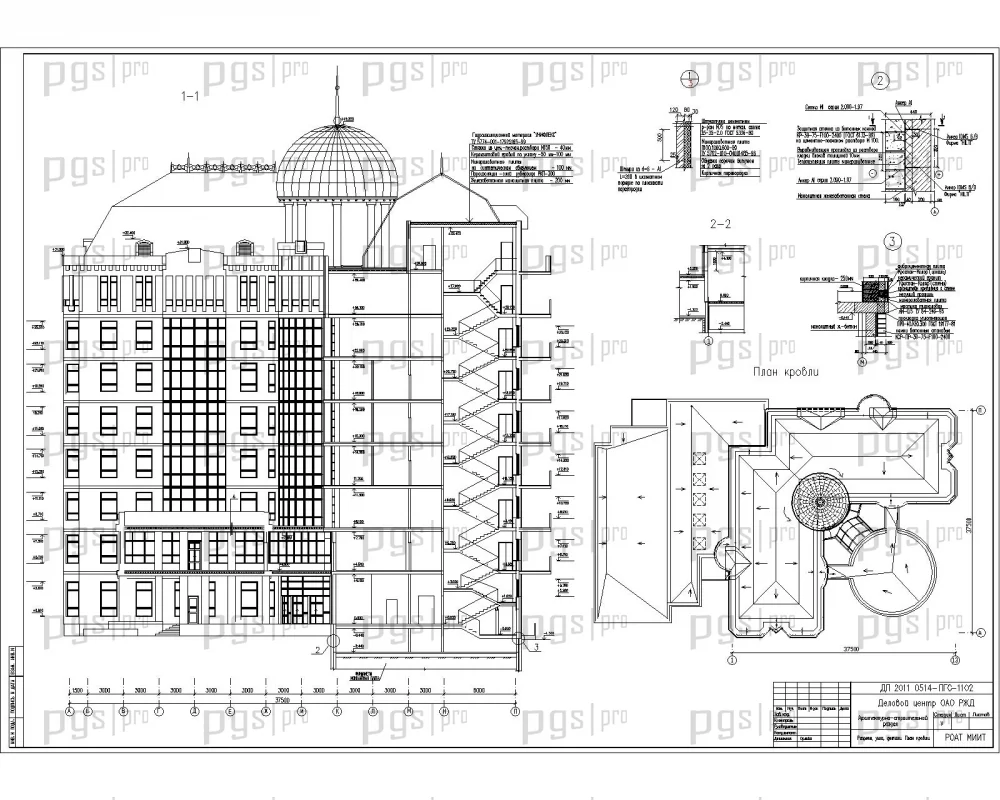

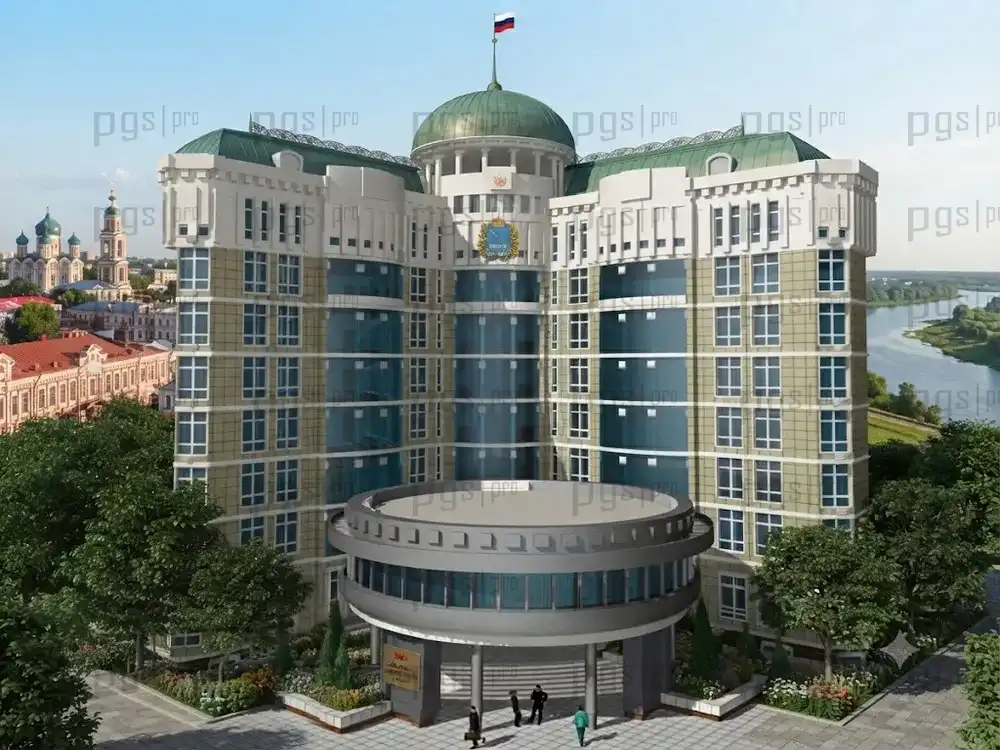

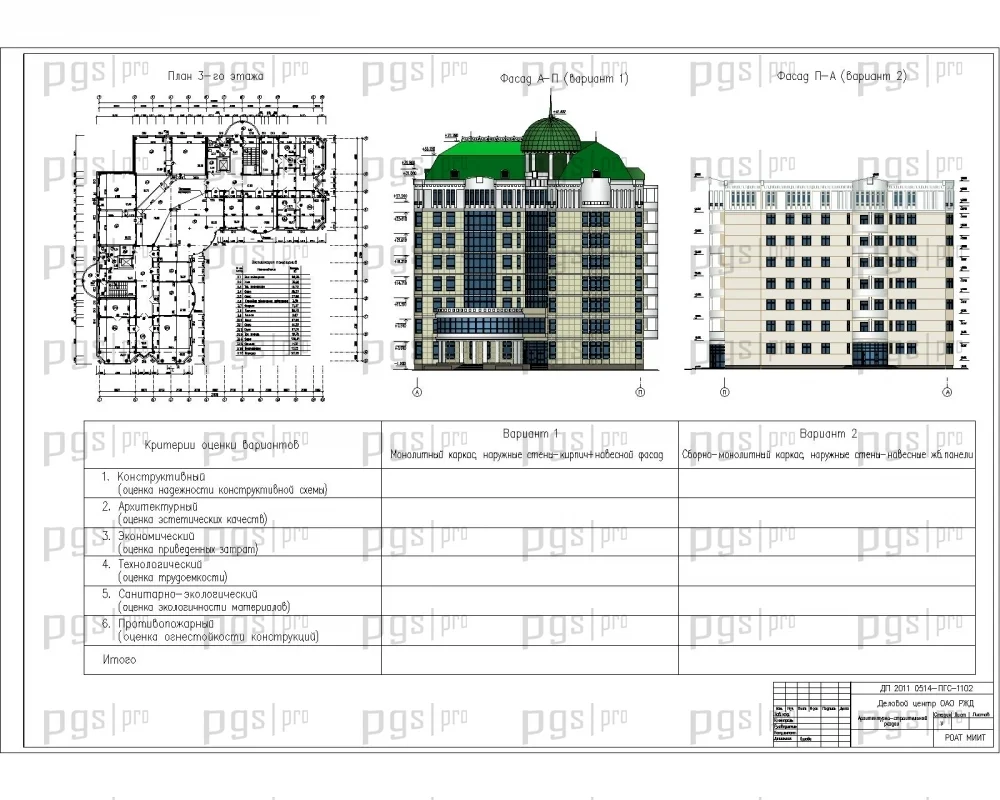

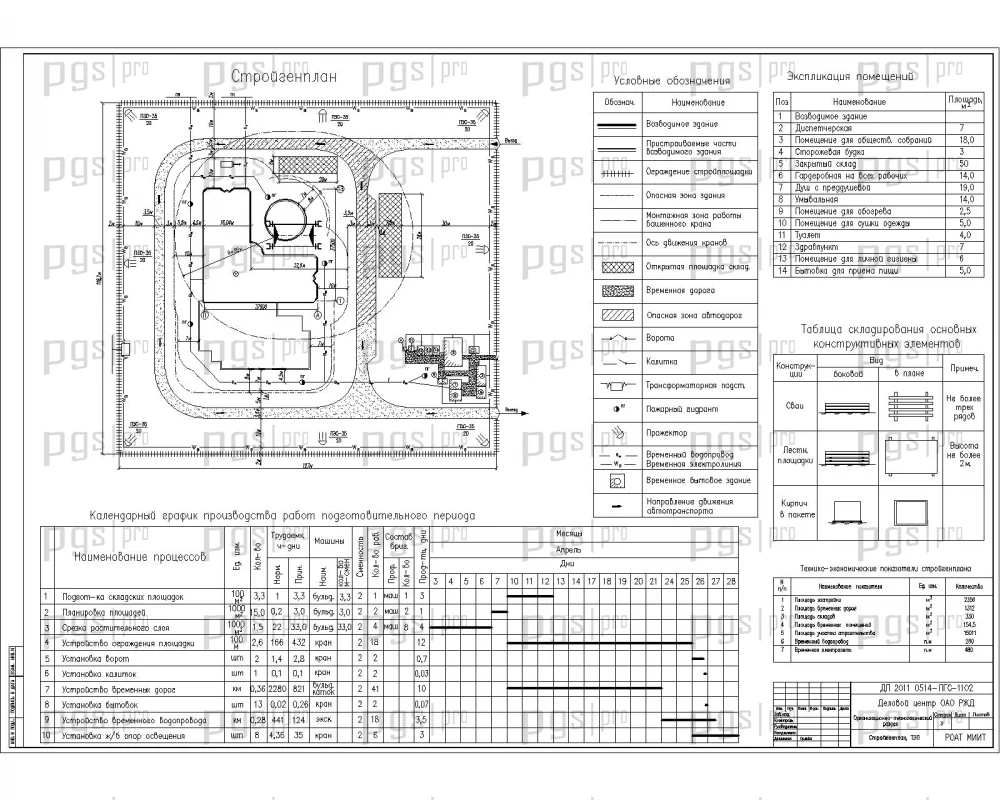

Состав графической части: перспектива здания, генеральный план, план 1-го этажа, план 2-го и 6-го этажей, план 3-го этажа с фасадами (вариант 1 и 2), разрезы и узлы с деталями и планом кровли, опалубка и схемы армирования фрагментов монолитной плиты перекрытия и колонны, арматурные изделия плиты перекрытия, схема расположения фундаментов, технологическая карта на устройство конструкций каркаса 3 этажа в осях А–И, календарный план производства работ, строительный генплан с технико-экономическими показателями.

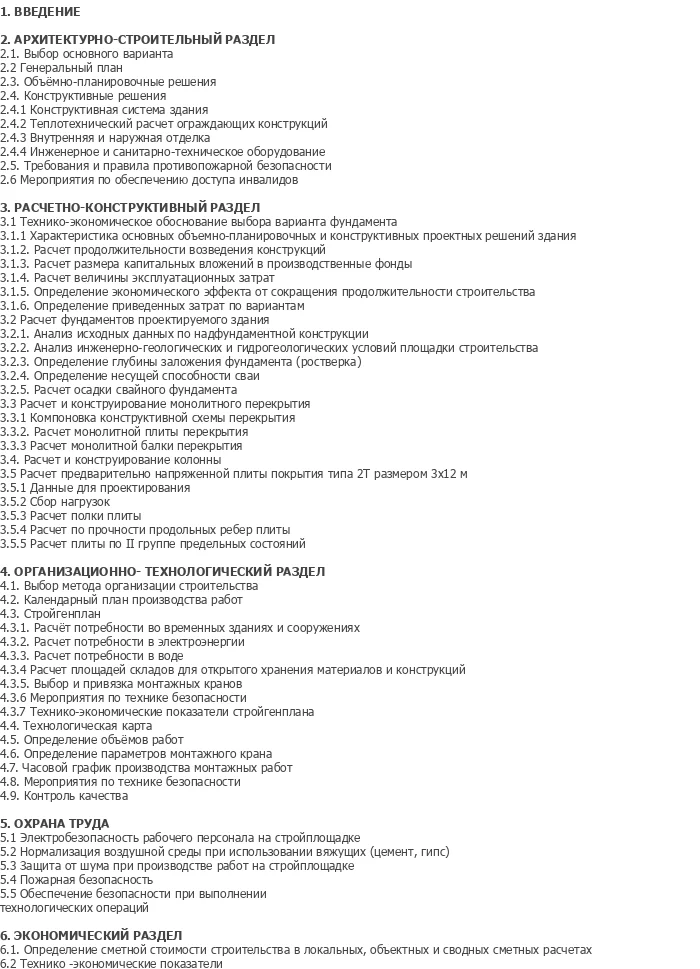

Состав пояснительной записки: введение, архитектурно-строительный раздел (выбор варианта, генеральный план, объемно-планировочные решения, конструктивные решения, конструктивная система здания, теплотехнический расчет ограждающих конструкций, внутренняя и наружная отделка, инженерное и санитарно-техническое оборудование, требования противопожарной безопасности, мероприятия по обеспечению доступа инвалидов), расчетно-конструктивный раздел (технико-экономическое обоснование выбора фундамента, расчет фундаментов, расчет и конструирование монолитного перекрытия, расчет и конструирование колонны, расчет предварительно напряженной плиты покрытия), организационно-технологический раздел (выбор метода организации строительства, календарный план, стройгенплан, технологическая карта, определение объемов работ, мероприятия по технике безопасности, контроль качества), охрана труда, экономический раздел (локальная смета, объектная смета, сводный сметный расчет, технико-экономические показатели).

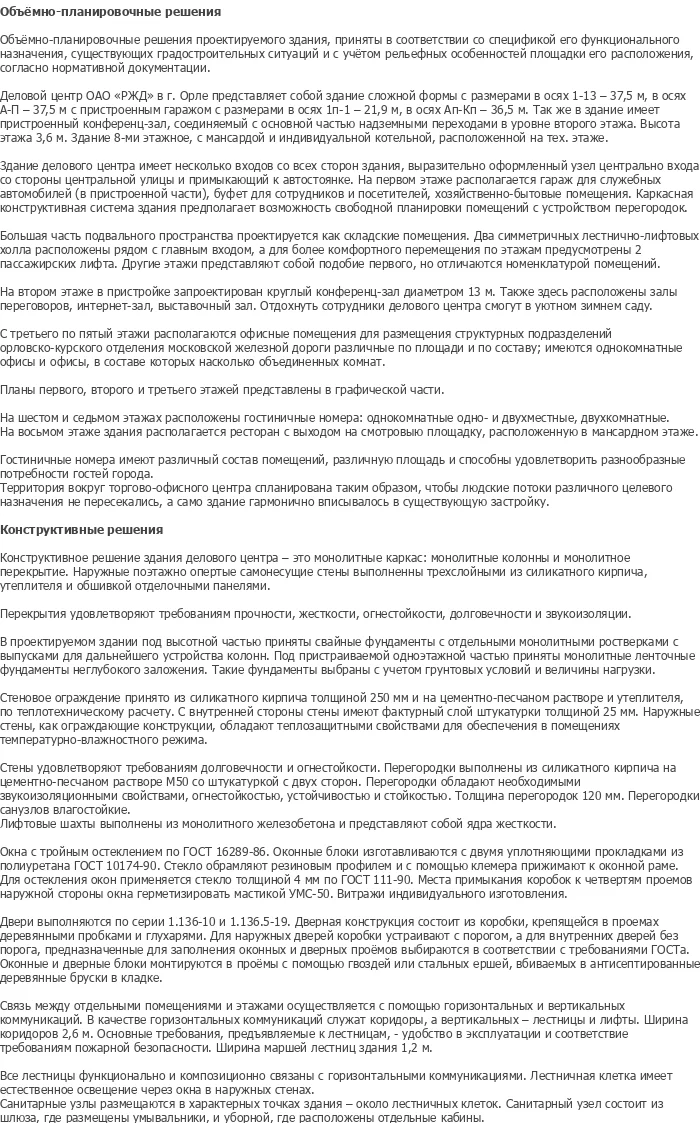

Проектируемый объект — деловой центр ОАО РЖД в г. Орел. Данный готовый диплом ПГС разработан в соответствии с современными требованиями к проектированию многофункциональных административно-офисных зданий повышенной этажности. Здание имеет сложную форму в плане с пристроенным конференц-залом, соединяемым с основной частью надземными переходами на уровне второго этажа. Объект относится к категории общественных зданий повышенной ответственности с интенсивным людским потоком.

Конструктивная схема здания представлена монолитным железобетонным каркасом с монолитными колоннами и монолитными перекрытиями. Наружные поэтажно опертые самонесущие стены выполнены трехслойными из силикатного кирпича с утеплителем и обшивкой отделочными панелями. Фундаменты — свайные с ростверком под основную часть здания и монолитные ленточные под пристройку. Высота здания составляет 41,4 м. Если вы ищете, где купить проект или скачать проект по направлению ПГС для административного здания — диплом №1031 предлагает оптимальное соотношение цены и качества.

Здание делового центра имеет несколько входов со всех сторон, выразительно оформленный узел центрального входа со стороны центральной улицы и примыкающий к автостоянке. На первом этаже располагается гараж для служебных автомобилей. В пристроенной части здания размещен круглый конференц-зал диаметром 13 м. Данный шаблон проекта подходит для защиты по специальности ПГС в строительных вузах и может быть использован как основа для проектирования аналогичных деловых центров в других регионах.

Функциональные связи в здании решены с учетом специфики административно-офисной деятельности и требований к эвакуации. Планировочная структура предусматривает четкое зонирование пространства на офисные, конференц-, гостиничные и рекреационные зоны. Каркасная конструктивная система здания предполагает возможность свободной планировки помещений с устройством перегородок.

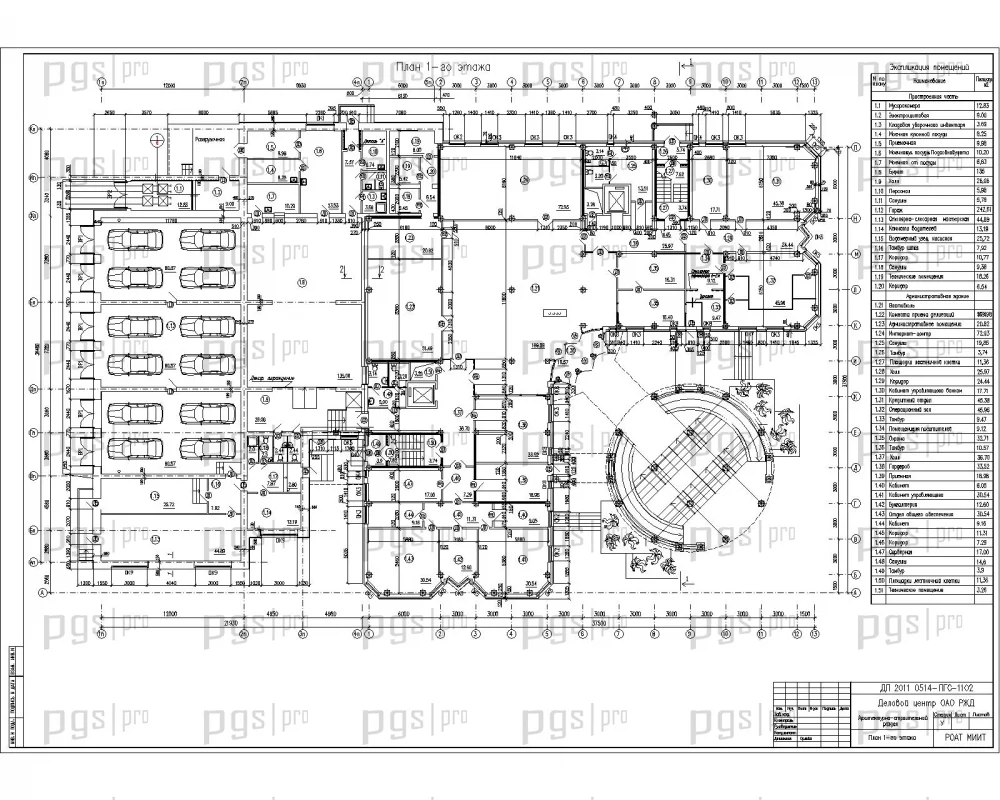

Первый этаж: гараж для служебных автомобилей с парковочными местами. Подвальная часть под основным пространством запроектирована как складские помещения. Два симметричных лестнично-лифтовых узла расположены рядом с главным входом, а для более комфортного перемещения по этажам предусмотрены 2 пассажирских лифта.

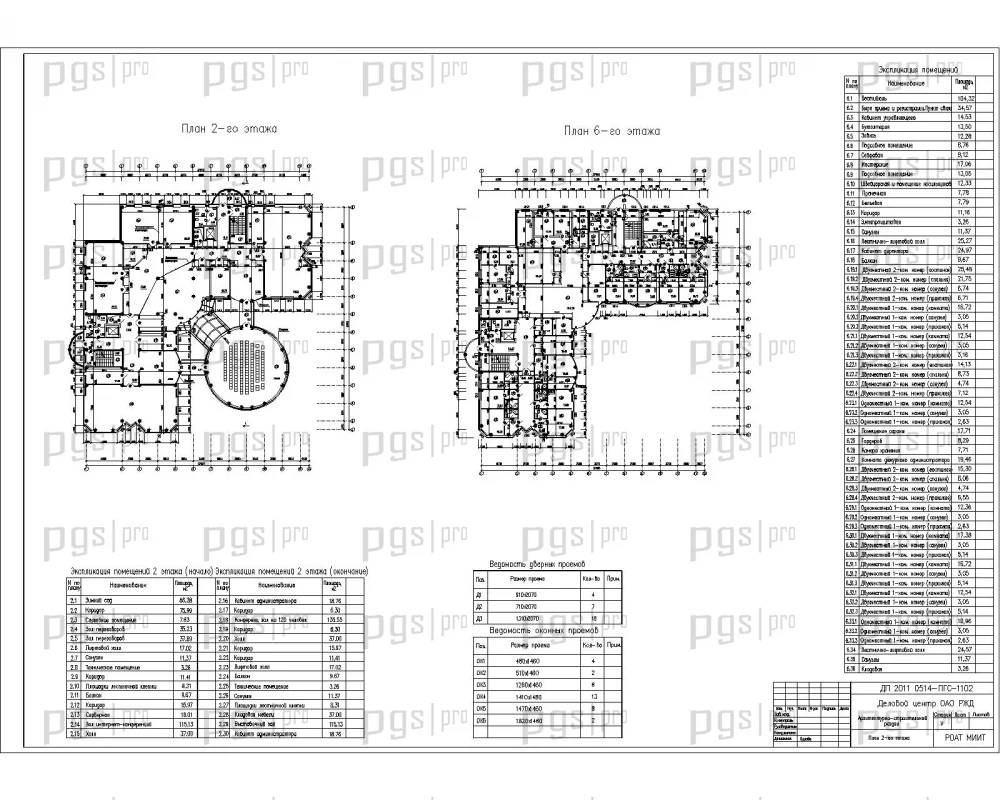

Второй этаж: в пристройке запроектирован круглый конференц-зал диаметром 13 м. Также здесь расположены залы переговоров, интернет-зал, выставочный зал. Отдохнуть сотрудники делового центра смогут в уютном зимнем саду.

С третьего по пятый этаж: располагаются офисные помещения для размещения структурных подразделений орловско-курского отделения московской железной дороги различных по площади и составу. Имеются однокомнатные офисы и офисы, в составе которых несколько объединенных комнат.

Шестой и седьмой этажи: размещены гостиничные номера: одно- и двухместные, двухкомнатные.

Восьмой этаж: ресторан с выходом на смотровую площадку, расположенную в мансардном этаже. Гостиничные номера имеют различный состав помещений, различную площадь и способны удовлетворить разнообразные потребности гостей города.

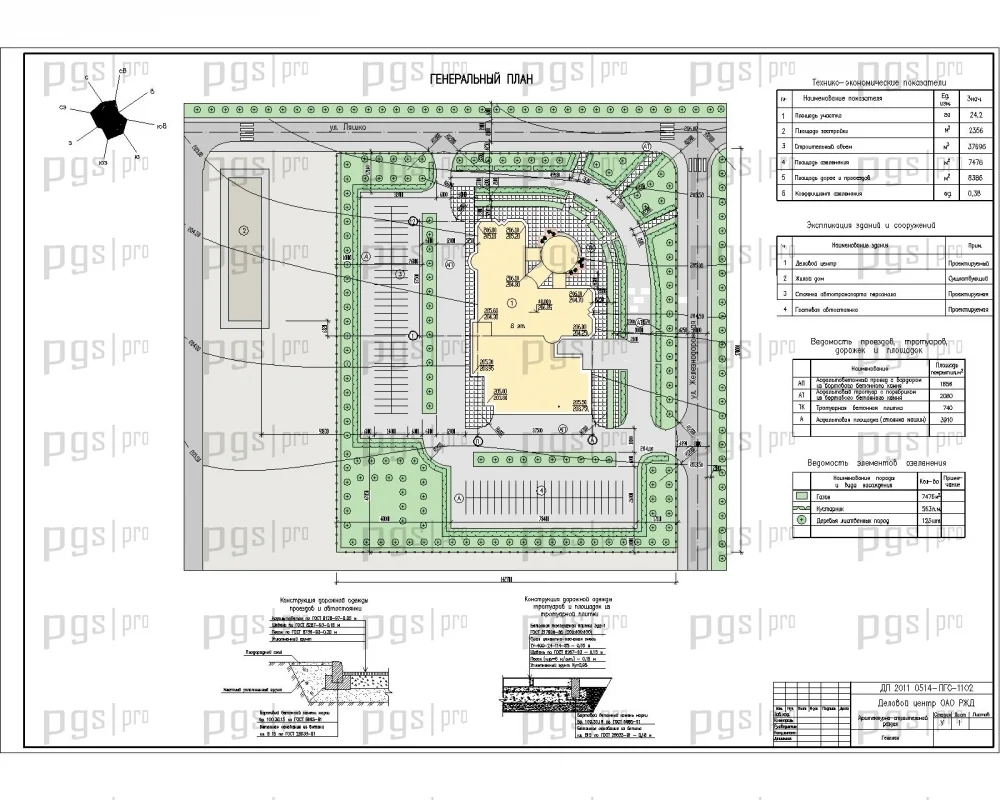

Территория вокруг делового центра спланирована таким образом, чтобы людские потоки различного целевого назначения не пересекались, а само здание гармонично вписывалось в существующую застройку. Связь между отдельными помещениями и этажами осуществляется с помощью горизонтальных и вертикальных коммуникаций. В качестве горизонтальных коммуникаций служат коридоры, а вертикальных — лестницы и лифты. Ширина коридоров 2,6 м.

Конструкции каркаса: конструктивное решение здания делового центра — монолитный каркас: монолитные колонны и монолитное перекрытие. Наружные поэтажно опертые самонесущие стены выполнены трехслойными из силикатного кирпича, утеплителя и обшивкой отделочными панелями. Перекрытия удовлетворяют требованиям прочности, жесткости, огнестойкости, долговечности и звукоизоляции.

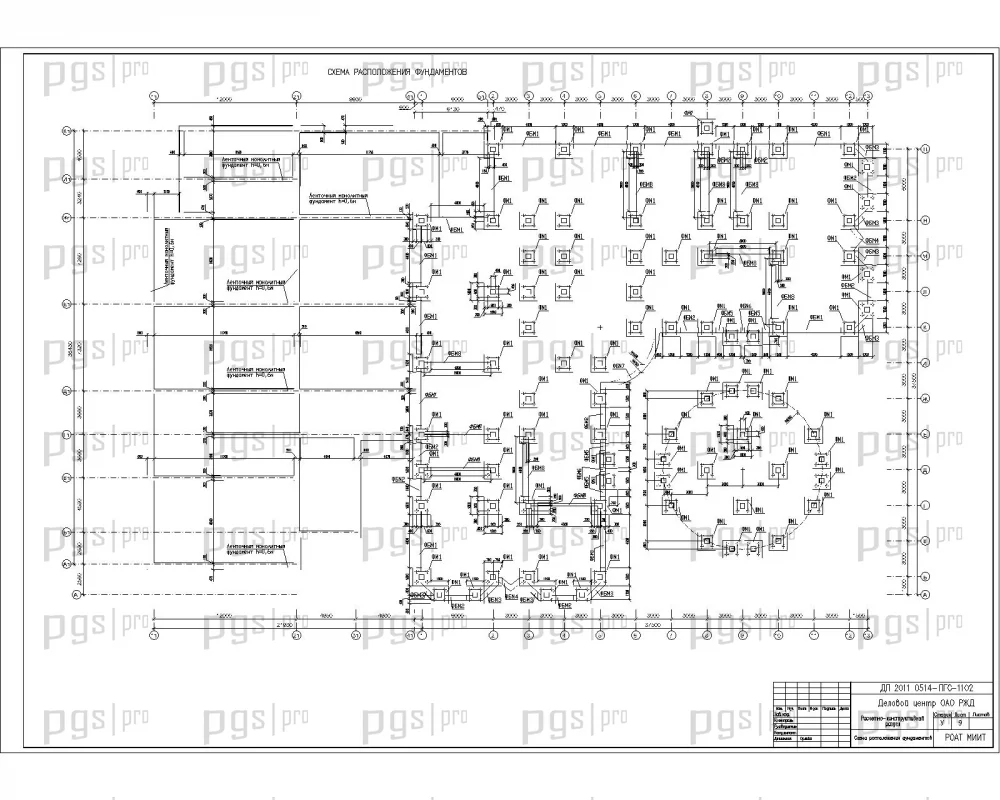

Фундаменты: в проектном решении здания под высокой частью приняты свайные фундаменты с отдельными монолитными ростверками с выпусками для дальнейшего устройства колонн. Под пристраиваемой одноэтажной частью приняты монолитные ленточные фундаменты неглубокого заложения. Такие фундаменты выбраны с учетом грунтовых условий и величины нагрузки.

Стены: стеновое ограждение принято из силикатного кирпича толщиной 250 мм и на цементно-песчаном растворе и утеплителя, по теплотехническому расчету. С внутренней стороны стены имеют фактурный слой штукатурки толщиной 25 мм. Наружные стены, как ограждающие конструкции, обладают теплозащитными свойствами для обеспечения в помещениях температурно-влажностного режима. Стены удовлетворяют требованиям долговечности и огнестойкости.

Перегородки: выполнены из силикатного кирпича на цементно-песчаном растворе М50 со штукатуркой с двух сторон. Перегородки обладают необходимыми звукоизолирующими свойствами, огнестойкостью, устойчивостью и стойкостью. Толщина перегородок 120 мм. Перегородки связуют влагостойкие.

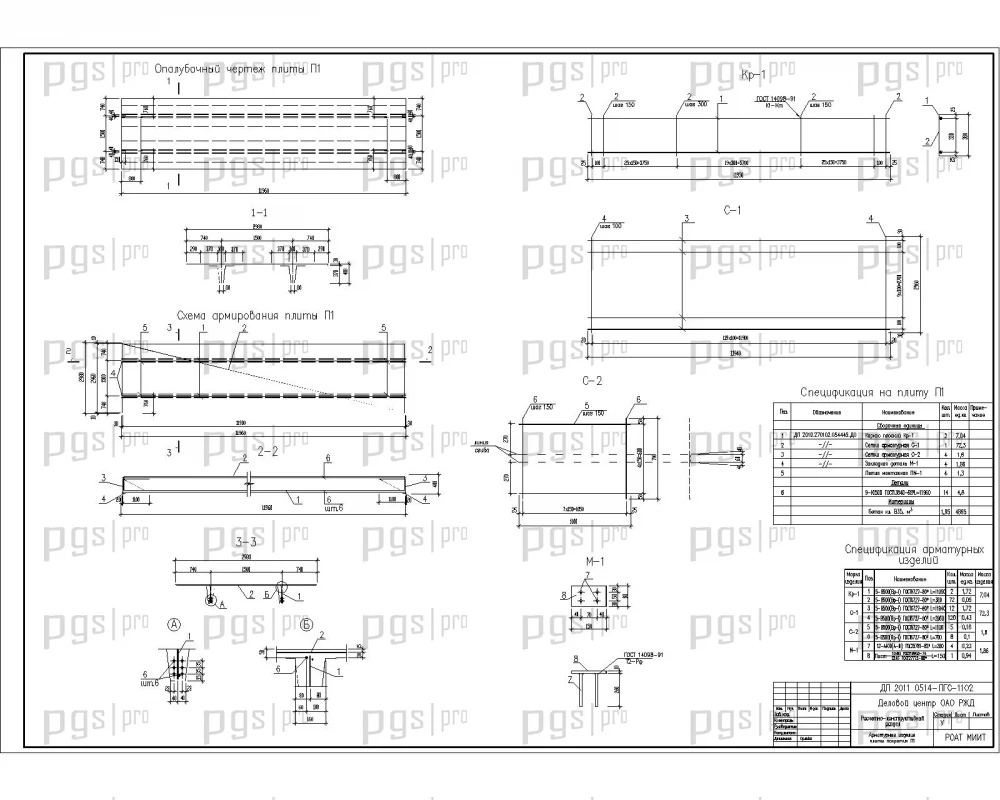

Покрытие: в проектном решении здания принята сборная предварительно напряженная плита покрытия типа 2Т размером 3×12 м. Лифтовые шахты выполнены из монолитного железобетона и представляют собой ядра жесткости.

Окна и двери: окна по ГОСТ 16289-86. Оконные блоки изготавливаются с двумя уплотняющими прокладками из полиуретана по ГОСТ 10174-90. Стекло обрамляет резиновым профилем и с помощью клепера прижимают к коконной раме. Для остекления окон применяется стекло толщиной 4 мм по ГОСТ 111-90. Витражи индивидуального изготовления. Двери выполняются по серии 1.136-5-19, 1.136-5-39. Деревянные конструкции состоят из коробки, крепящейся в проемах деревянными пробками и шурупами. Для наружных дверей коробки устраиваются с порогом, а для внутренних — без порога.

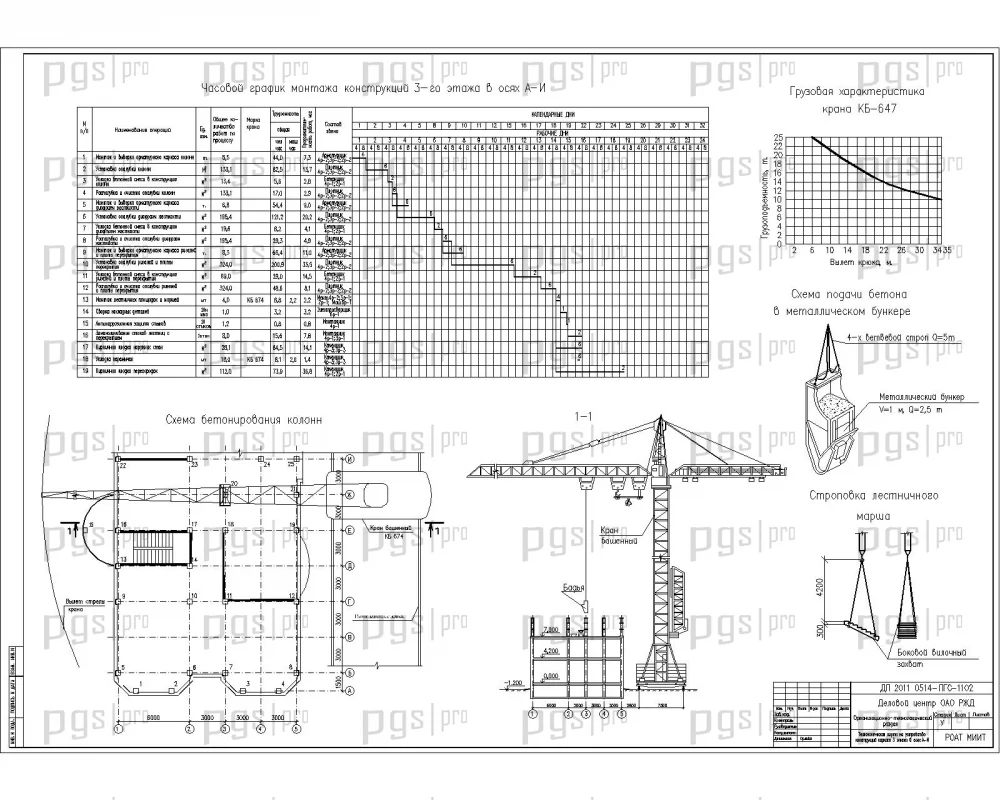

Технологическая карта на устройство конструкций каркаса 3 этажа в осях А–И включает технологию возведения монолитного железобетонного каркаса, опалубочные работы, армирование, бетонирование, требования к качеству и приемке работ, технику безопасности и технико-экономические показатели.

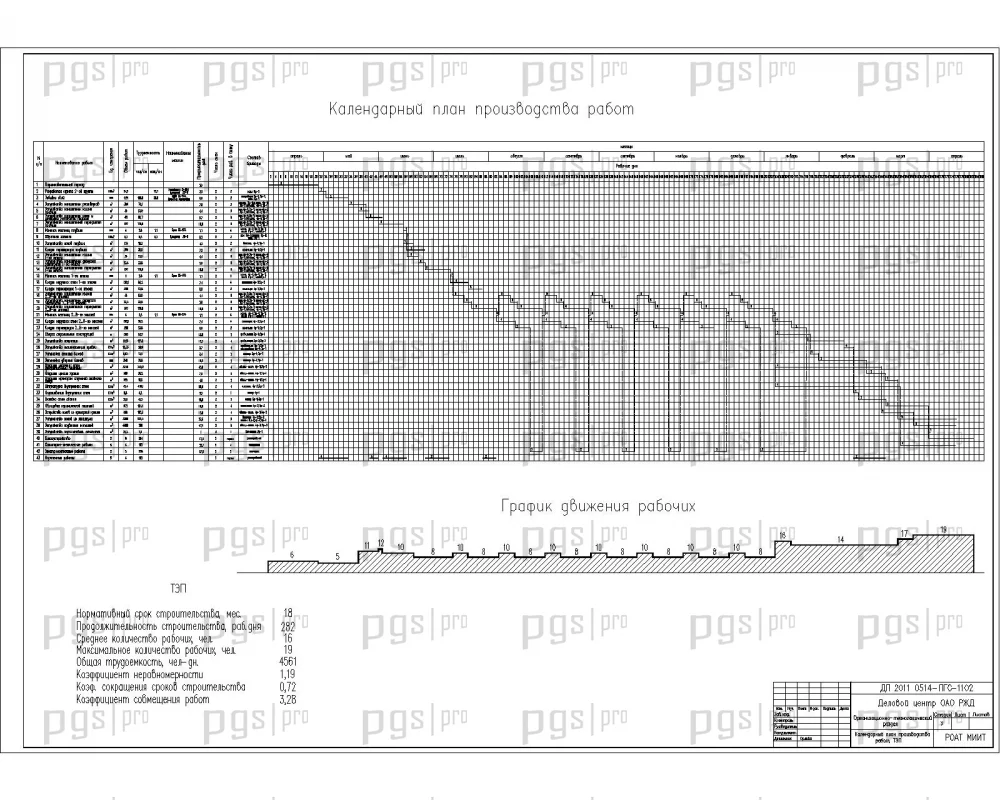

Организация строительного производства содержит выбор метода организации строительства, календарный план производства работ, строительный генплан с расчетом потребности во временных зданиях и сооружениях, расчет потребности в электроэнергии и воде, расчет площадей складов для открытого хранения материалов и конструкций, выбор и привязка монтажных кранов, мероприятия по технике безопасности, технико-экономические показатели стройгенплана. Календарный план составлен с учетом сезонности и технологических пауз для оптимизации критического пути строительства.

Охрана труда включает электробезопасность рабочего персонала на стройплощадке, нормализацию воздушной среды при использовании вяжущих (цемент, гипс), защиту от шума при производстве работ на стройплощадке, пожарную безопасность, обеспечение безопасности при выполнении технологических операций. Экономический раздел содержит определение сметной стоимости строительства в локальных, объектных и сводных сметных расчетах, технико-экономические показатели.

Диплом №1031 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 143 листа пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки;
• Сложная архитектурная форма: многофункциональное здание делового центра со сложным планом, круглым конференц-залом и мансардой — универсальный объект для защиты;
• Разнообразие конструкций: свайный фундамент с ростверком, монолитные колонны, монолитные и сборные плиты перекрытия, предварительно напряженное покрытие — расчет и конструирование всех основных элементов;
• Практическая направленность: технологическая карта на устройство конструкций каркаса, календарный график, строительный генплан, технико-экономические показатели;
• Уникальные функциональные зоны: подземный паркинг, круглый конференц-зал диаметром 13 м, зимний сад, гостиница, ресторан со смотровой площадкой;
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС;
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела;
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, экономике строительства и технико-экономические показатели.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1031 по доступной цене — 6 000 рублей.
