Дипломный проект №1032 «Многофункциональный административный и складской комплекс в г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения административных, торговых, складских и производственных помещений в условиях мегаполиса. Проект выполнен с учетом современных требований к функциональности, энергоэффективности и эстетике общественно-деловых комплексов и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. Данный шаблон проекта включает 146 листов пояснительной записки и 12 листов графической части в AutoCAD.

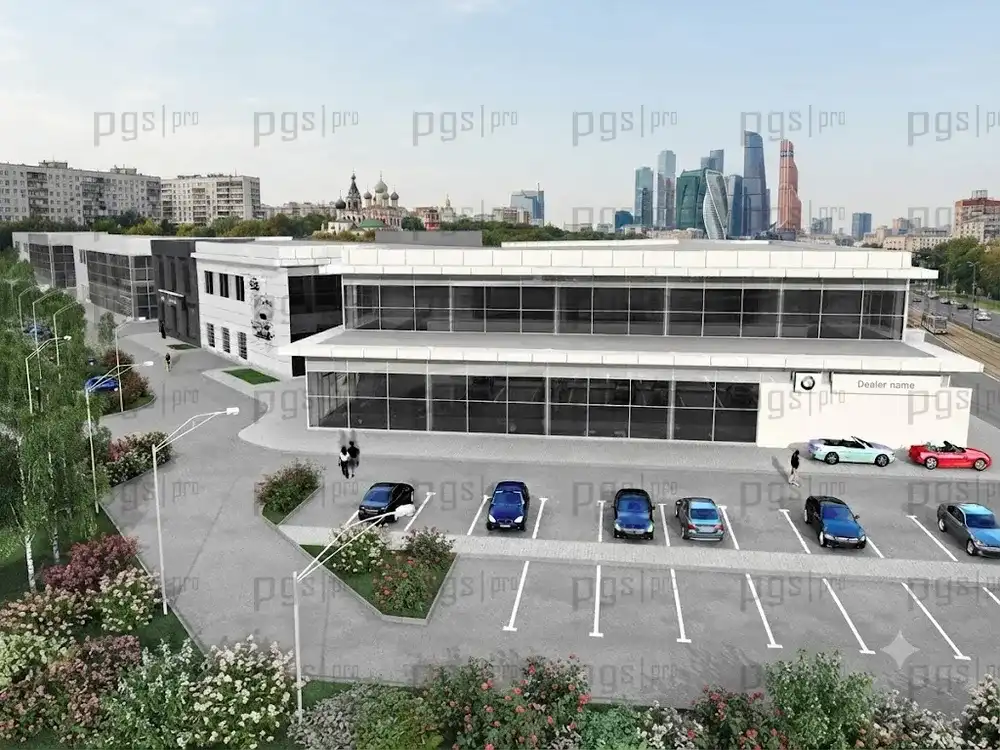

Проектируемый объект — многофункциональный административно-торговый и складской комплекс неправильной формы в плане, расположенный в городе Москва. Данный ПГС дипломный проект разработан с учетом современных требований к функциональности, энергоэффективности и эстетике общественно-деловых комплексов в условиях мегаполиса. Здание является новым строительством и включает в себя три корпуса различного функционального назначения, объединенных в единый архитектурный ансамбль. Общая площадь здания составляет 16 534,2 м². Данная дипломная работа подходит студентам строительных специальностей, изучающих проектирование многофункциональных общественных зданий со сложной конфигурацией в плане.

Комплекс включает в себя следующие функциональные зоны: торгово-выставочные залы, цех механизации автомобилей, мойка автомобилей, механический пост, склады запасных частей, подсобные и технические помещения, офисные помещения, комнаты отдыха персонала, переговорные, санузлы и душевые. Высота первого этажа составляет 4,4 м, второго этажа — 4,88 м. Отметка чистого пола первого этажа 0,000 соответствует абсолютной отметке 165,85. Если вы ищете, где купить проект или скачать проект по направлению ПГС с комплексным функционалом — диплом №1032 предлагает оптимальное соотношение цены и качества.

Здание проектируется одно-двухэтажным с размерами в плане в осях «1-29»-«А-И» (193,8×56,0 м), в осях «30-35»-«К-Т» (40,0×56,0 м). Второй этаж запроектирован в осях «1-29»-«А-И» (193,8×24,0 м), в осях «30-35»-«К-Т» (40,0×56,0 м), площадью 4486,0 м². Здание по длине разделено на 5 блоков температурно-усадочными швами. Основные входы в здание запроектированы со стороны МКАД. Данный шаблон проекта демонстрирует комплексный подход к проектированию многофункциональных зданий в условиях плотной городской застройки.

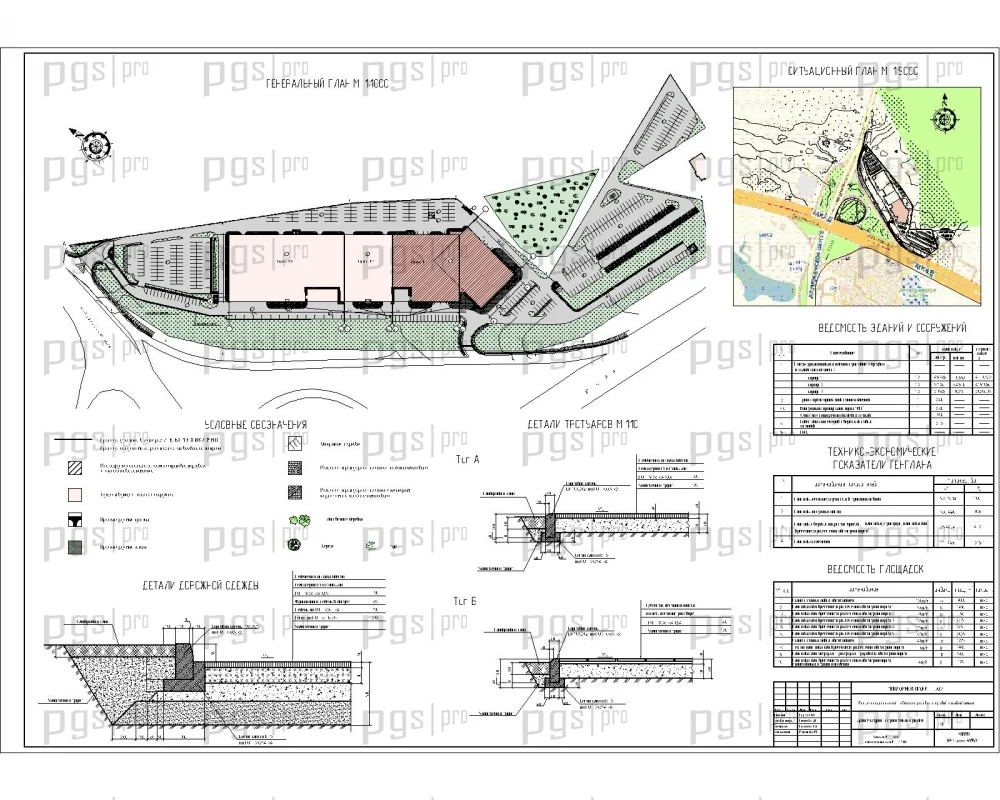

Объемно-планировочное решение комплекса принято в соответствии с нормативными требованиями и включает тщательно продуманную градостроительную организацию территории. При разработке решения была проанализирована градостроительная ситуация, местоположение проектируемого объекта в структуре застройки, изучены особенности рельефа прилегающего участка. Здание имеет неправильную форму в плане, что обусловлено конфигурацией земельного участка и требованиями функционального зонирования.

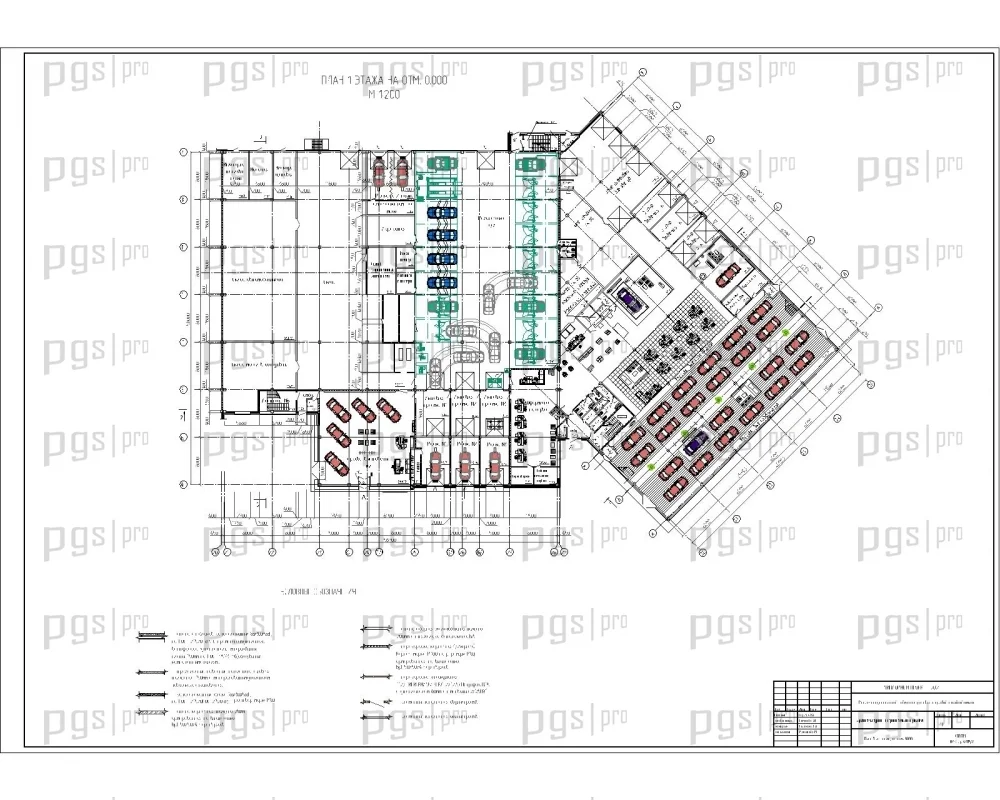

Первый этаж (торгово-складская и производственная зона): в чистоте запроектированы торгово-выставочные залы, цех механизации автомобилей, мойка автомобилей, механический пост, склады запасных частей с зоной приемки и выдачи автомобилей, мочные посты, склады запчастей, а также подсобные и технические помещения. Первый этаж имеет высоту 4,4 м в двухэтажной части здания и 4,88 м в одноэтажной части. Состав помещений и их распределение по этажам выполнено по заданию Заказчика.

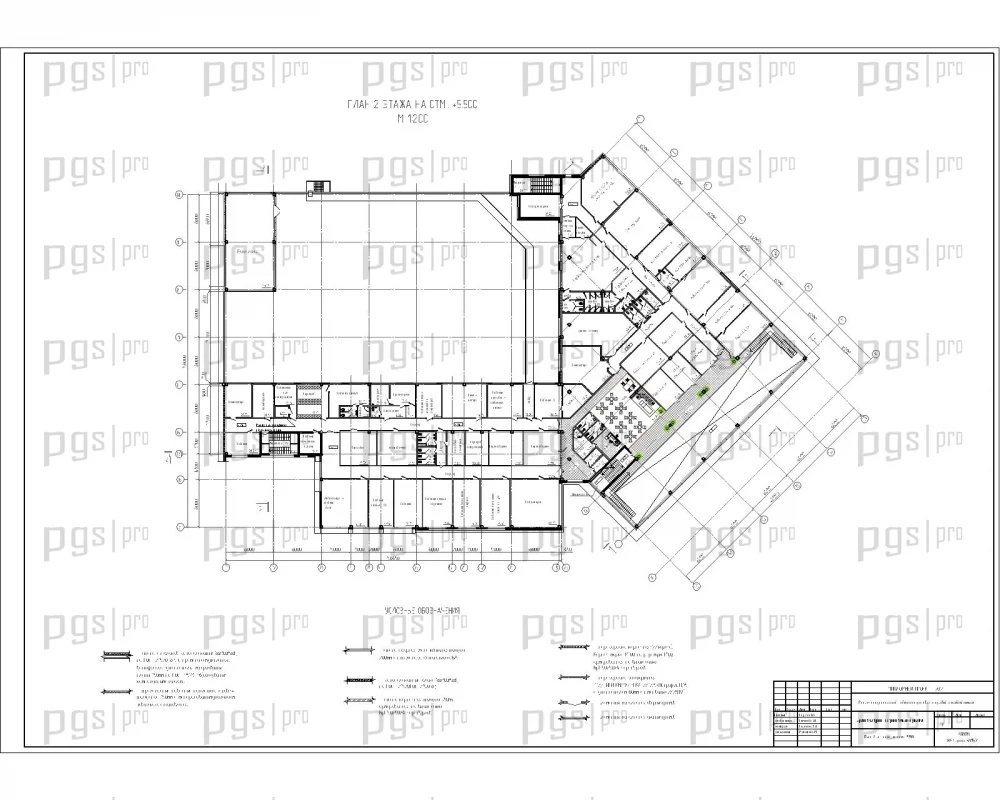

Второй этаж (административно-офисная зона): размещены офисные помещения, комнаты отдыха персонала, переговорные, санузлы и душевые. Второй этаж запроектирован только над частью здания, что создает выразительный архитектурный образ с многоуровневым силуэтом. Вертикальное перемещение по помещениям осуществляется с помощью внутренних эвакуационных лестниц. Предусмотрены лестницы для подъема с первого на второй этаж, а также выходы на кровлю по металлическим лестницам и стремянкам.

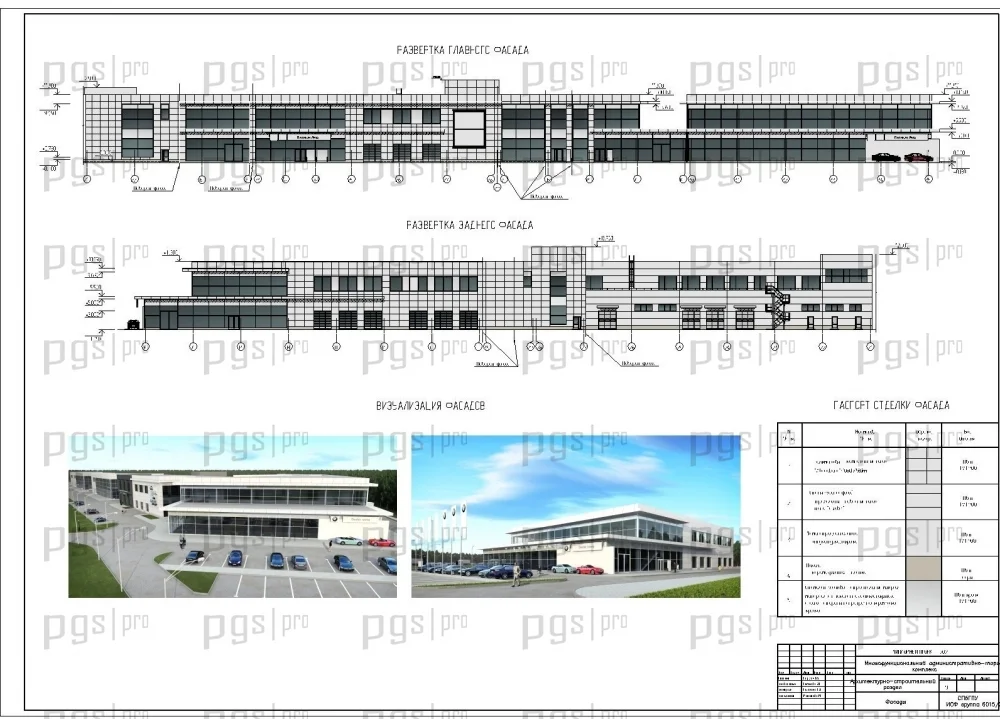

Фасадное решение: основные плоскости фасадов облицовываются керамогранитом, а также металлическими кассетами с полимерным покрытием. Витражи здания спроектированы с заполнением из тонированного стекла с зеркальным эффектом. Наружные стены главного и боковых фасадов выполнены из газосиликатных блоков с системой вентилируемого фасада. Наружные стены заднего фасада — из трехслойных навесных панелей типа «сэндвич» с минераловатным утеплителем. На втором этаже стены внутри здания облицованы гипсокартоном. Окна и двери выполнены из алюминиевого профиля с прозрачным стеклом.

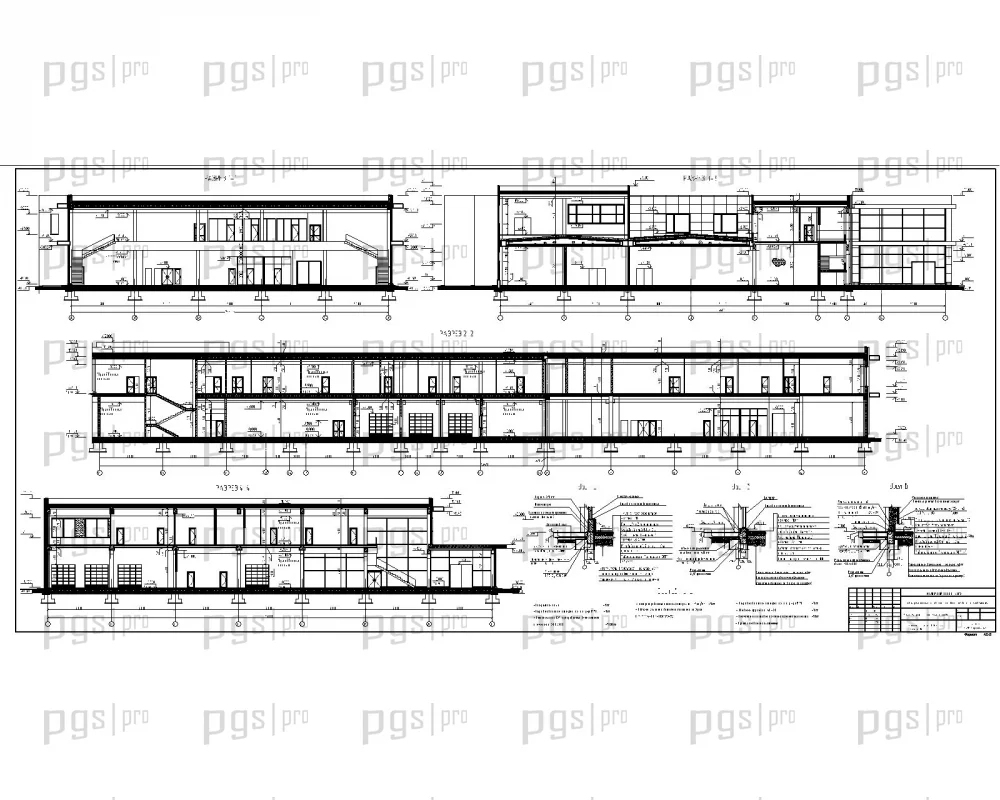

Здание спроектировано по рамно-связевой конструктивной схеме. Жесткость и устойчивость здания обеспечивается за счет жесткого сопряжения вертикальных несущих конструкций (стен, колонн, лестничных узлов) с фундаментами, совместной работы вертикальных несущих конструкций с горизонтальными связями (железобетонные балки, жесткие диски перекрытий). Здание по длине разделено на 5 блоков температурно-усадочными швами.

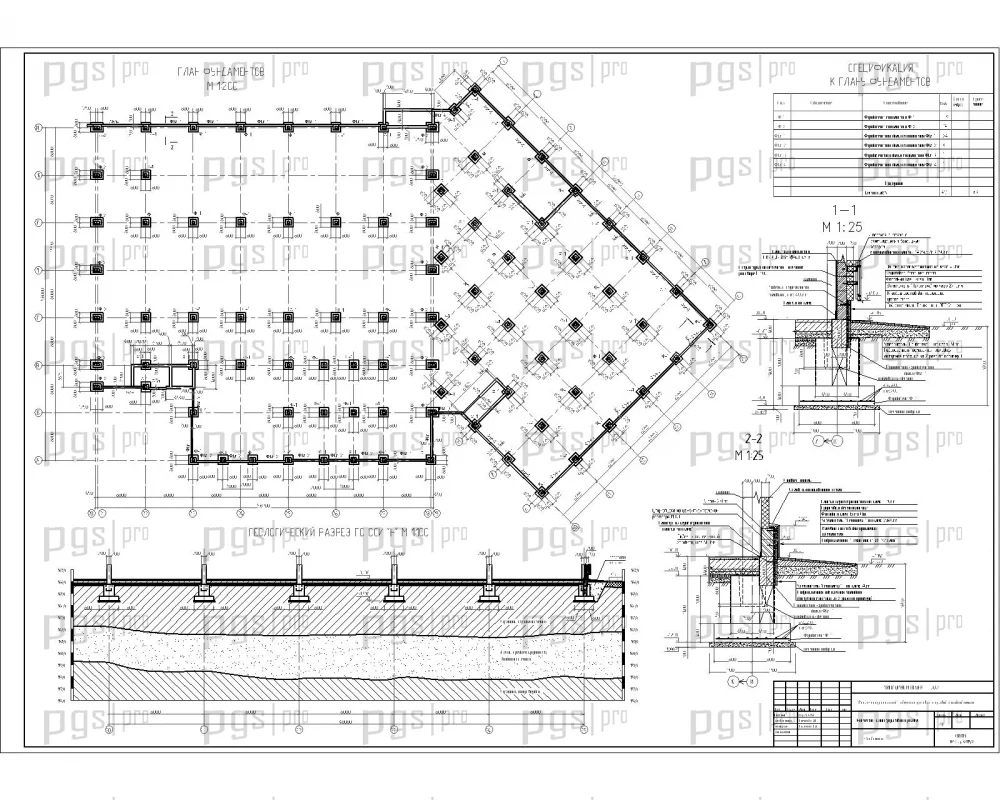

Фундаменты: отдельно стоящие монолитные столбчатые (стаканного типа), под сборные железобетонные колонны сечением 400×400 мм и 500×500 мм, из тяжелого бетона класса В25. Колонны устанавливаются в железобетонные монолитные стаканы на стальные пластины для выравнивания. Зазор между колонной и стаканом заполняется безусадочным бетоном В50 только после проверки правильности монтажа и при надежной фиксации колонны в проектном положении. Относительная отметка верха фундамента -0,400. Столбчатый фундамент выполнен по бетонной подготовке толщиной 100 мм из бетона класса В7,5 на песчано-щебеночной подготовке. Основное армирование фундамента из арматуры класса А500С и А240.

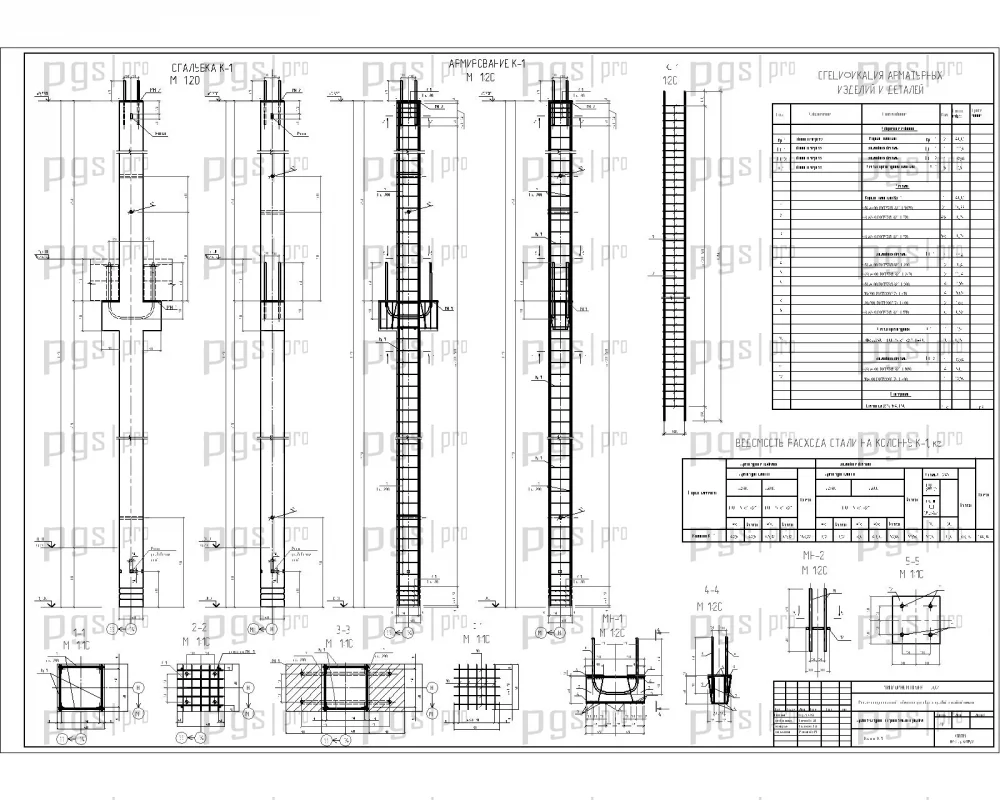

Колонны: сборные железобетонные, сечением 400×400 мм и 500×500 мм, из тяжелого бетона класса В50. Шаг колонн в основном регулярный, 8×8 м, в осях Г-И — 8×16 м.

Стены: сборные железобетонные толщиной 200 мм из тяжелого бетона класса В25. Стены устанавливаются на монолитные конструкции фундаментов. Углубления в стенах заполняются цементным раствором только после контроля правильности установки стен.

Ригели: сборные прямоугольного и таврового сечения, имеют высоту от 600 до 800 мм. В уровне перекрытия ригели опираются на консоли колонн и крепятся с помощью анкерных болтов. В уровне покрытия ригели опираются на колонны и крепятся также анкерными болтами. Бетон класса по прочности В55. Ригели устанавливаются на колонны или их консоли, непосредственно на неопреновую прокладку 10 мм.

Перекрытия: пустотные плиты толщиной 265, 320, 500 мм со сборными железобетонными балками: 400×600, 400×700 — прямоугольные, одно и двухпопочные с высотой 600, 700, 800, 1100 мм. Из тяжелого бетона класса В50. Покрытие — пустотные плиты 200, 220, 320, 400 мм по балкам. В осях Г-И пролеты перекрыты 16-ти метровыми скатными балками типа НП.

Лестничные марши и площадки: сборные железобетонные, бетон класса В25.

Кровля: плоская с уклоном 3‰, с внутренним водостоком. Конструкция покрытия по сборным железобетонным балкам. Витражное остекление — одинарным стеклопакетом 6*-16-4К (6*-стекло прозрачное закаленное 6 мм; 4К4- стекло прозрачное 4 мм с взрывобезопасной пленкой К4 и энергосберегающим покрытием) на алюминиевом каркасе белого цвета по шкале RAL9010.

Нормативные нагрузки: учтены нагрузки от веса инженерного оборудования, расположенного на кровле; нагрузки от собственного веса ограждающих конструкций; в помещении котельной учтено расположение сосредоточенных нагрузок; ветровое давление принято для I-го района, III-го снегового района Sg=180 кг/м².

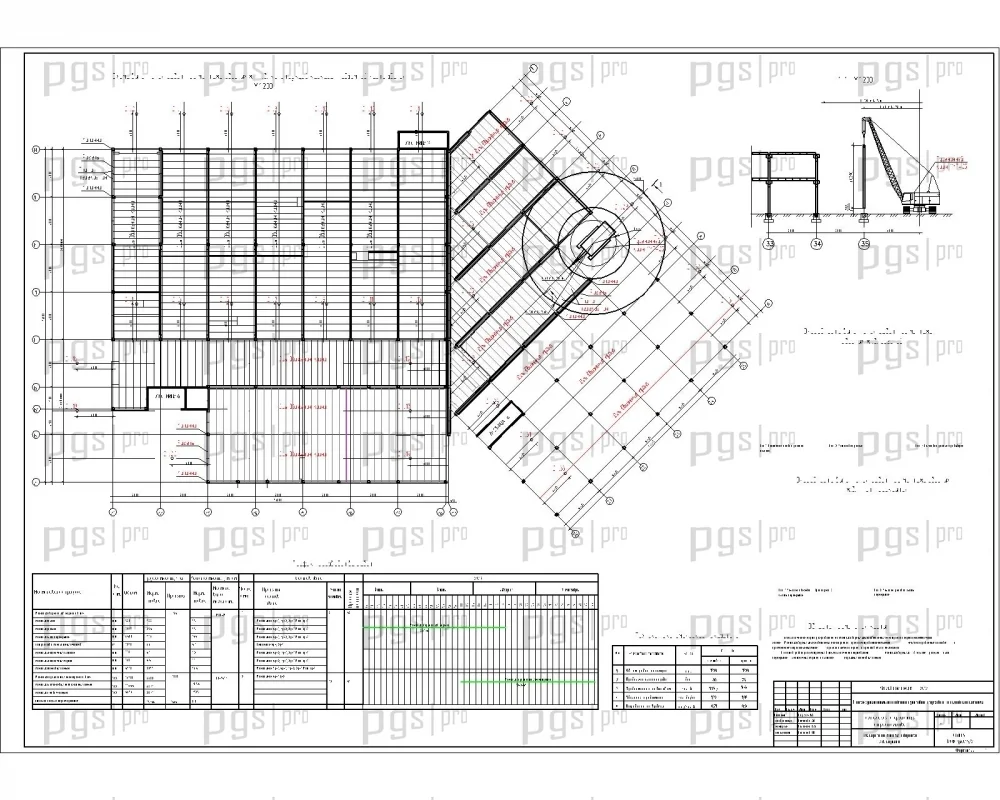

Организационно-технологический раздел дипломного проекта включает комплекс мероприятий по возведению многофункционального комплекса в условиях мегаполиса. Технологическая карта на монтаж сборного железобетонного каркаса содержит детальное описание технологии монтажа колонн, ригелей, плит перекрытия и покрытия, включая подготовку основания, сборку элементов каркаса, контроль геометрии и качества соединений, а также мероприятия по технике безопасности при работе с монтажными кранами.

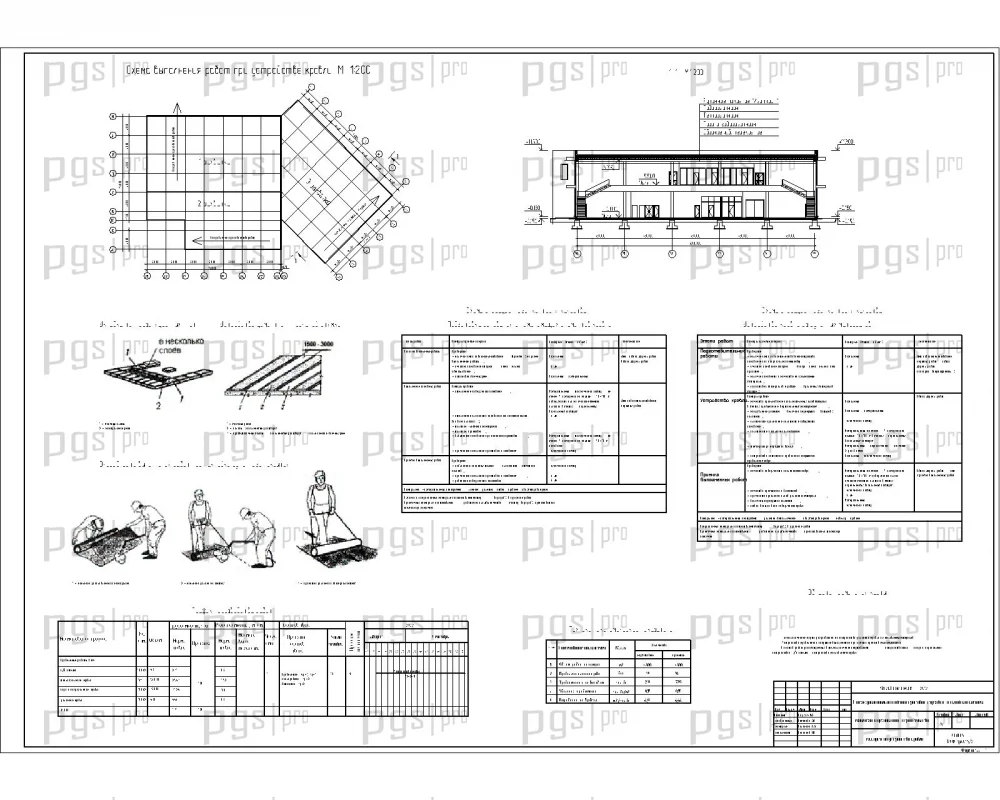

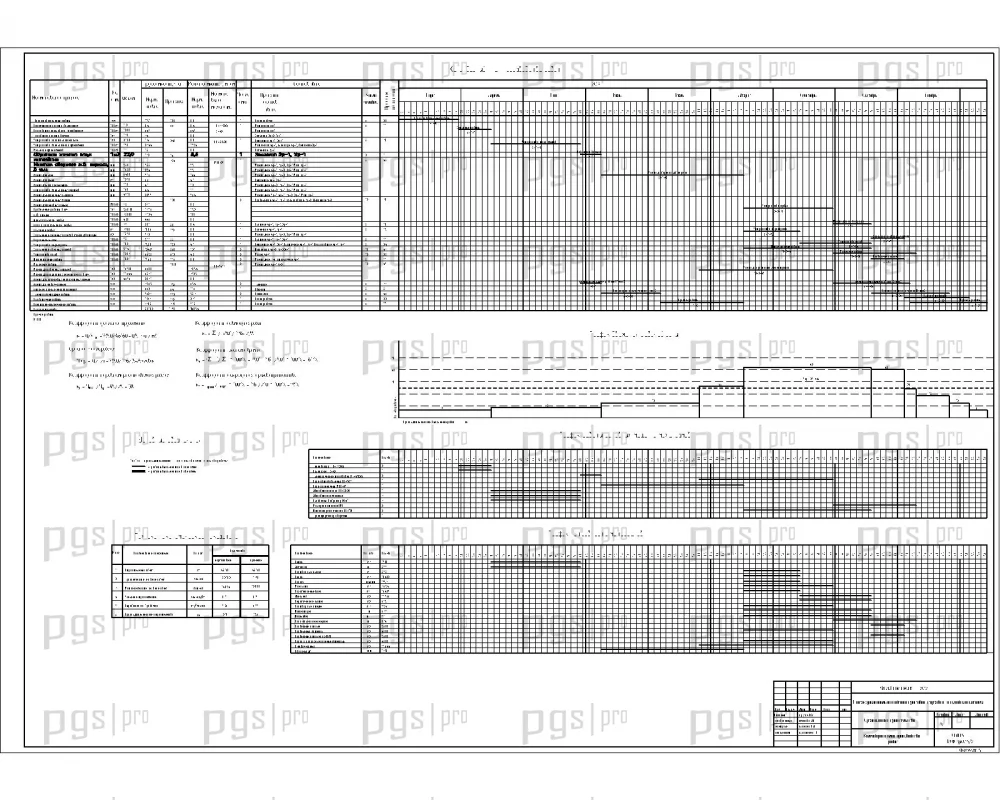

Технологическая карта на устройство кровли содержит технологию монтажа плоской кровли с уклоном 3‰, устройства внутреннего водостока, гидроизоляции и пароизоляции, а также мероприятия по контролю качества и приемке работ. Календарный план производства работ составлен с учетом сезонности строительства в московском регионе, технологических пауз и оптимизации критического пути строительства.

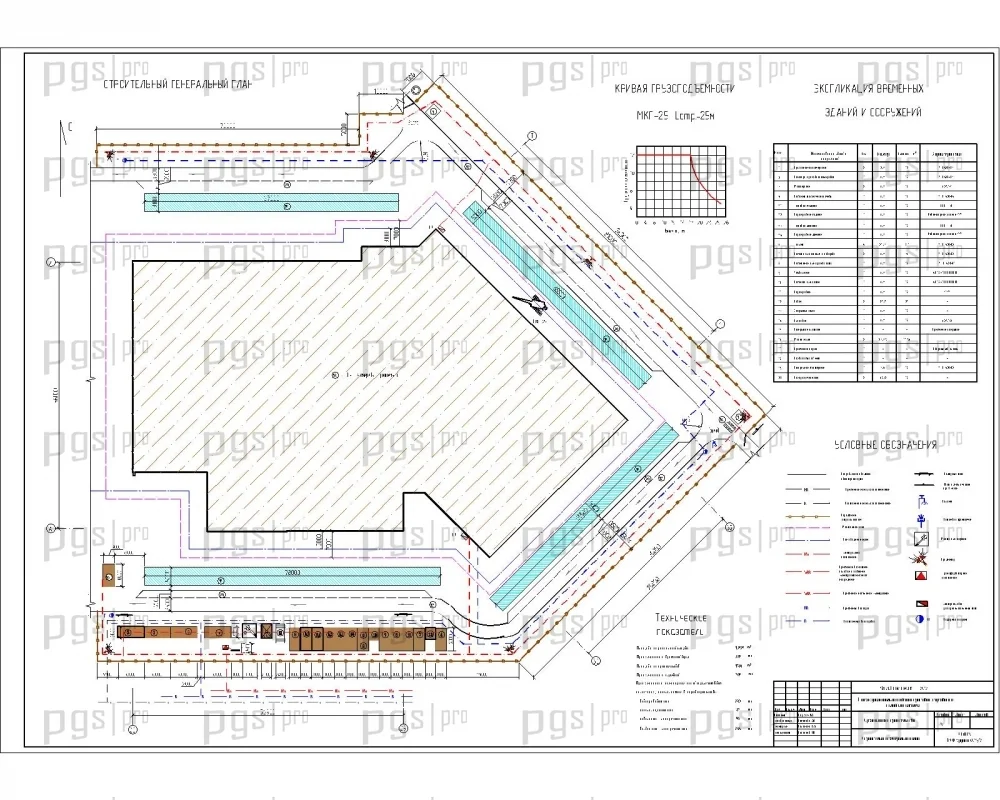

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, автодорог и подъездных путей, коммуникаций и сетей временного электроснабжения. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки, мероприятия по охране окружающей среды. В разделе охрана труда разработаны мероприятия по технике безопасности при монтаже конструкций, пожарной безопасности и мероприятиям по охране окружающей среды.

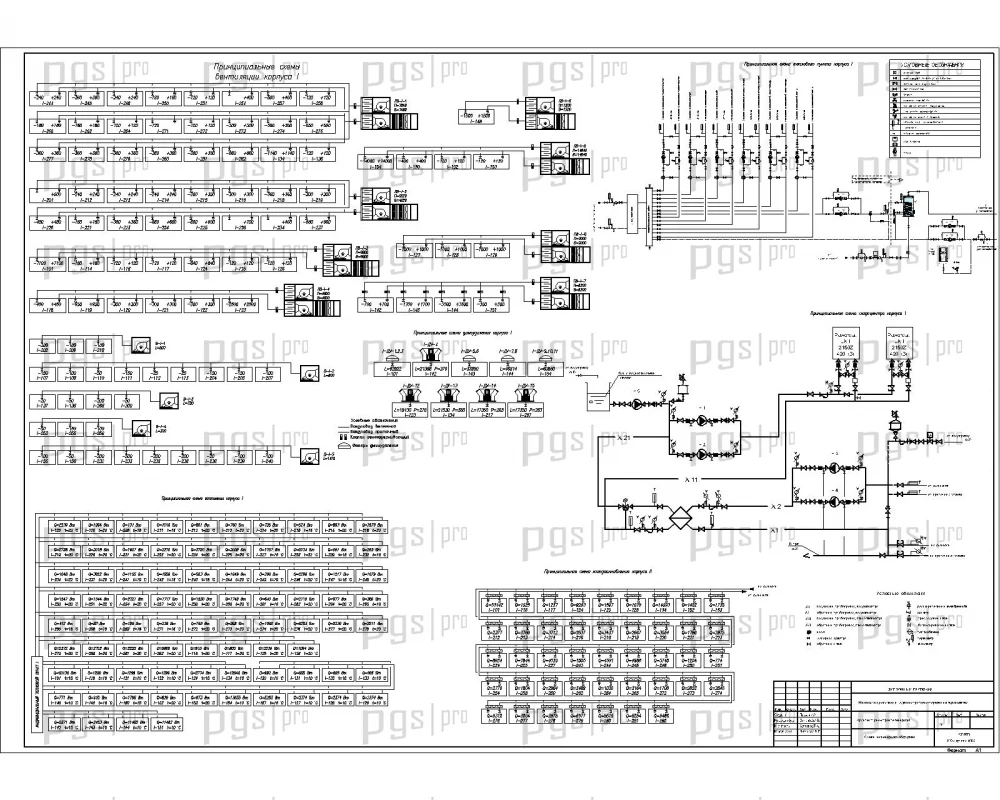

В разделе инженерное оборудование разработаны системы отопления, вентиляции, кондиционирования, водоснабжения, водоотведения, электроснабжения, освещения, слаботочных систем, противопожарных мероприятий и гражданской обороны. Предусмотрены мероприятия по обеспечению жизнедеятельности инвалидов и маломобильных групп населения.
