Дипломный проект №1033 «Двухпрестольный каменный храм в г. Среднеуральск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для совершения богослужений и религиозных обрядов. Проект выполнен с учетом климатических условий г. Среднеуральск и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию культовых сооружений.

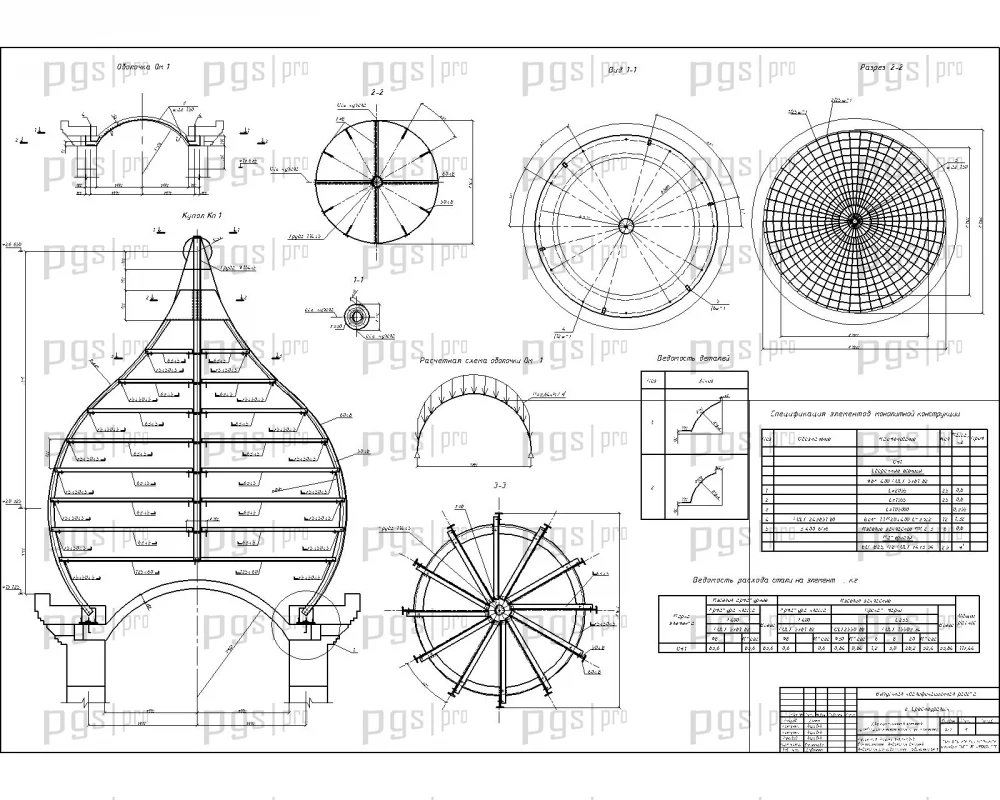

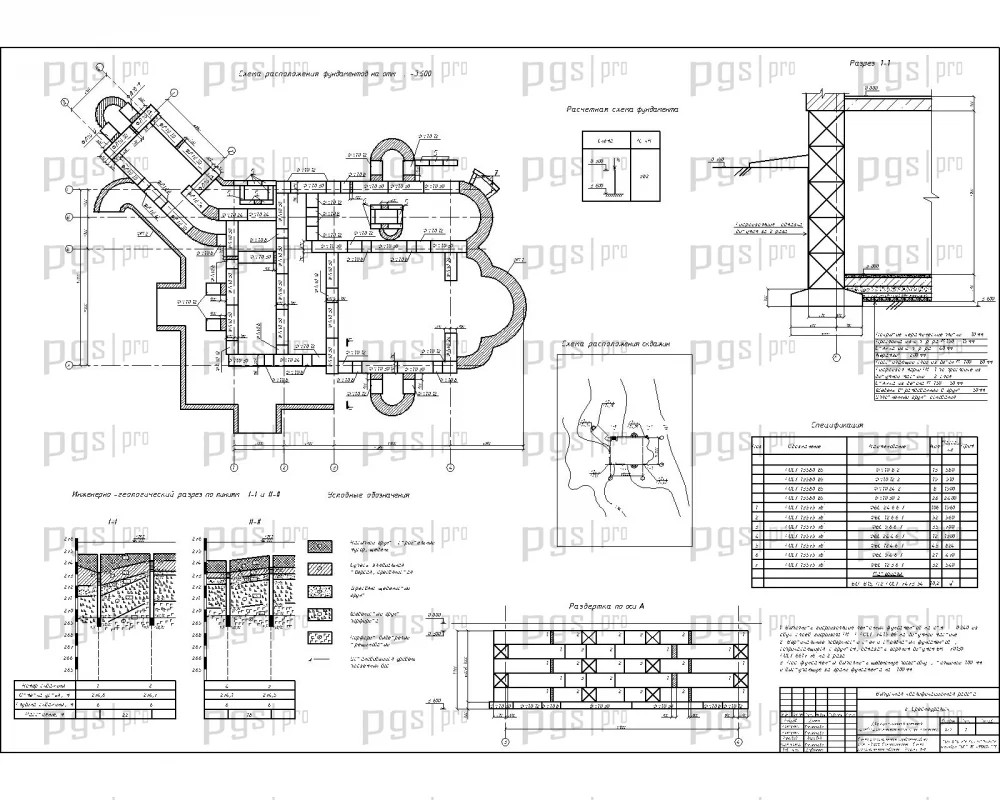

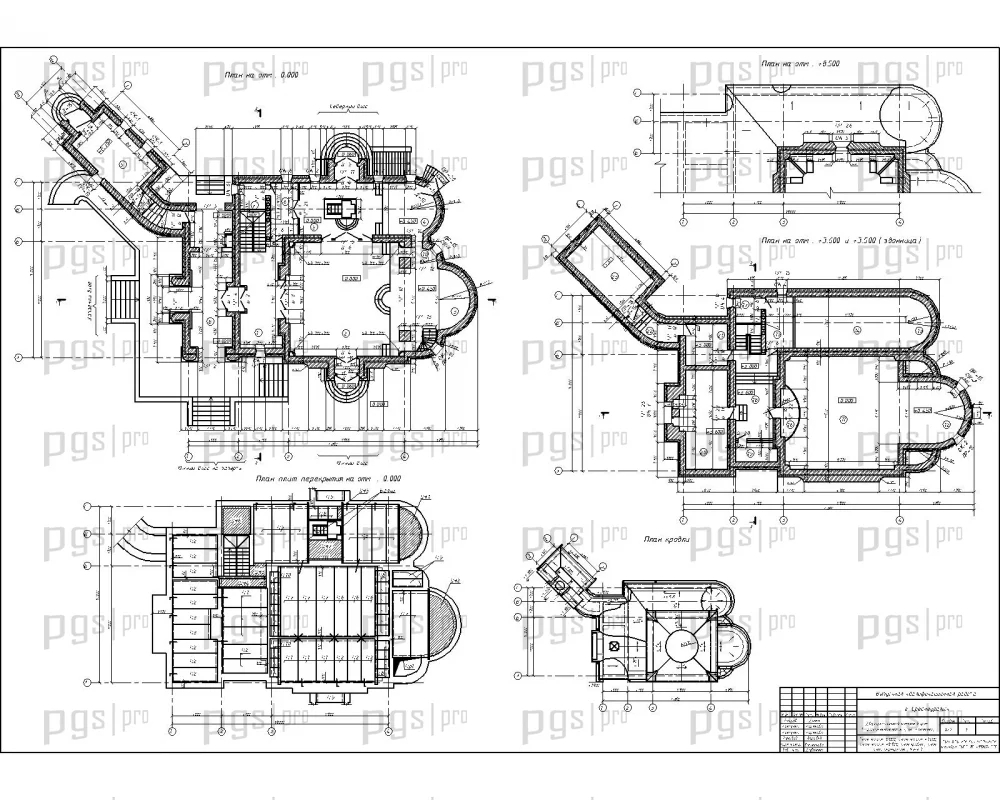

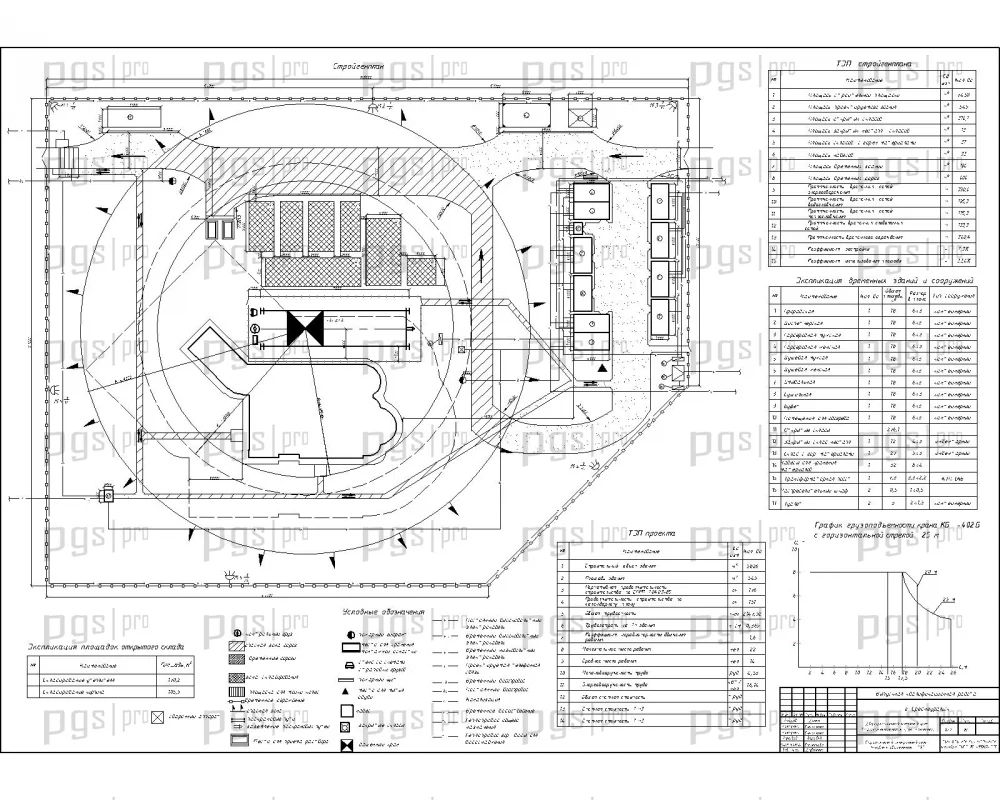

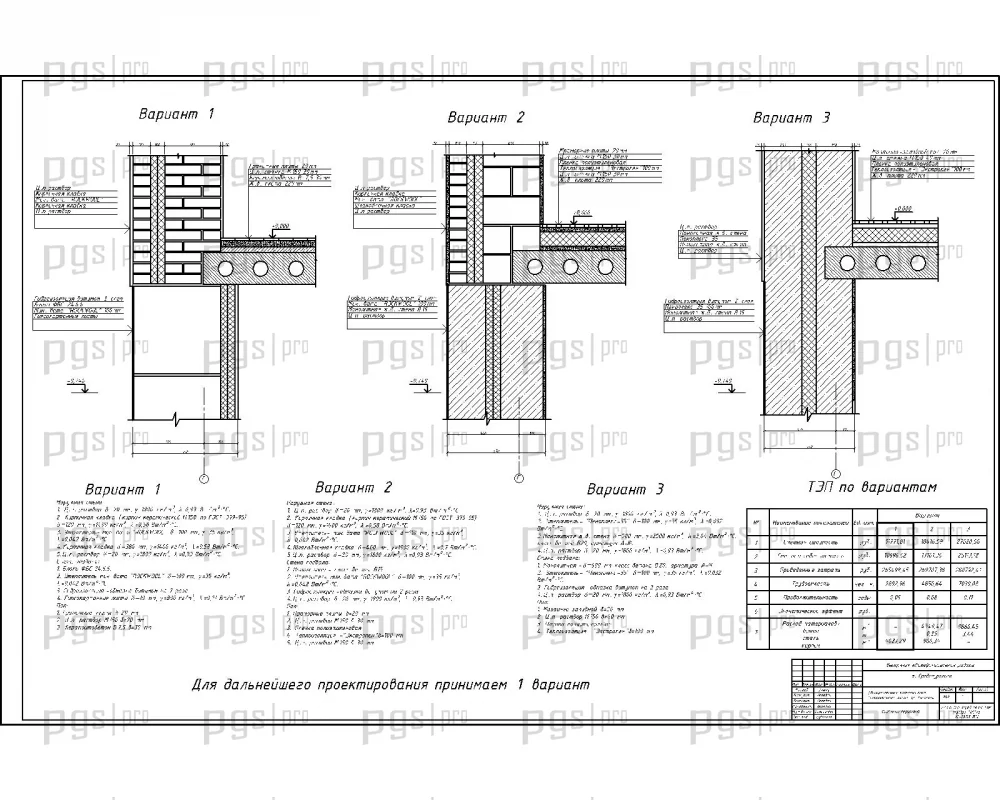

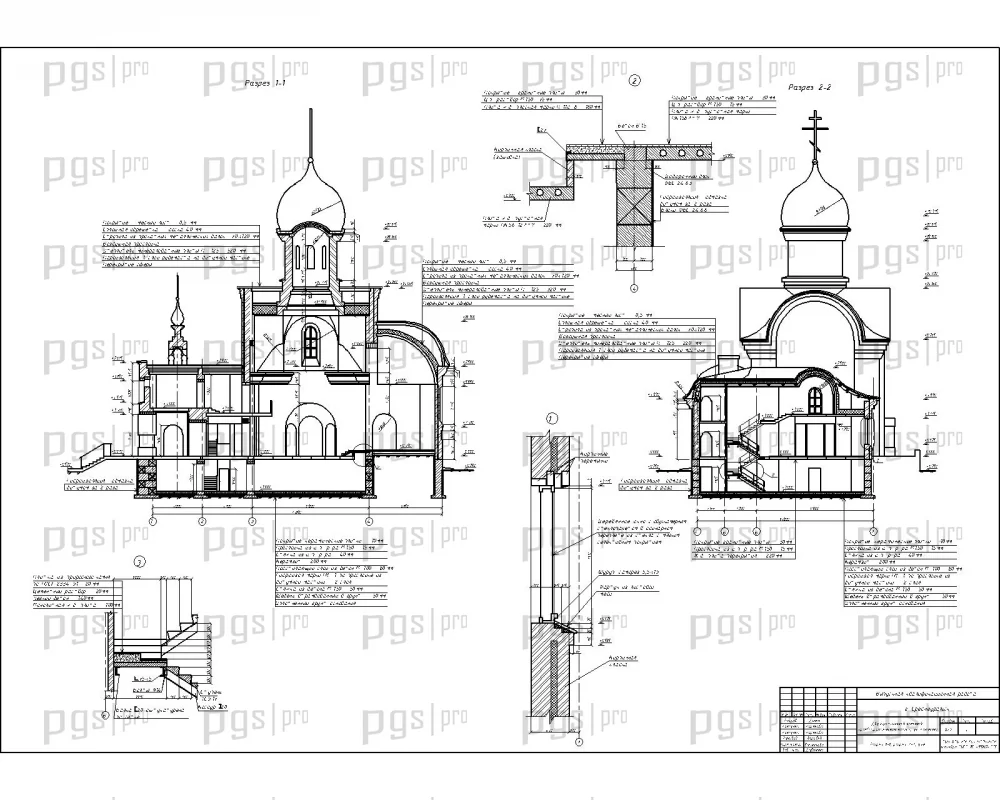

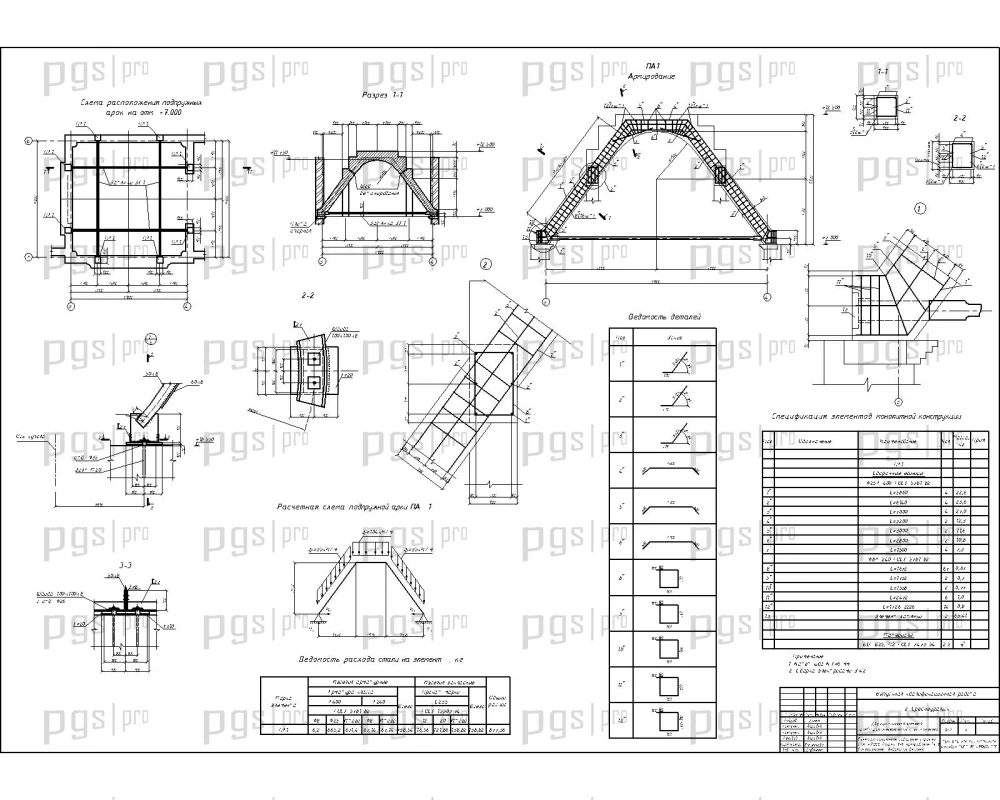

Состав графической части: 3D-модель здания, план на отметке 0,000, +3,600, +3,500 и +8,500, план кровли и перекрытия, разрезы и узлы, сравнение вариантов конструктивных решений, конструирование арок, конструирование купола, конструирование фундаментов, технологическая карта на возведение кирпичных стен, календарный план и сетевой график, строительный генеральный план.

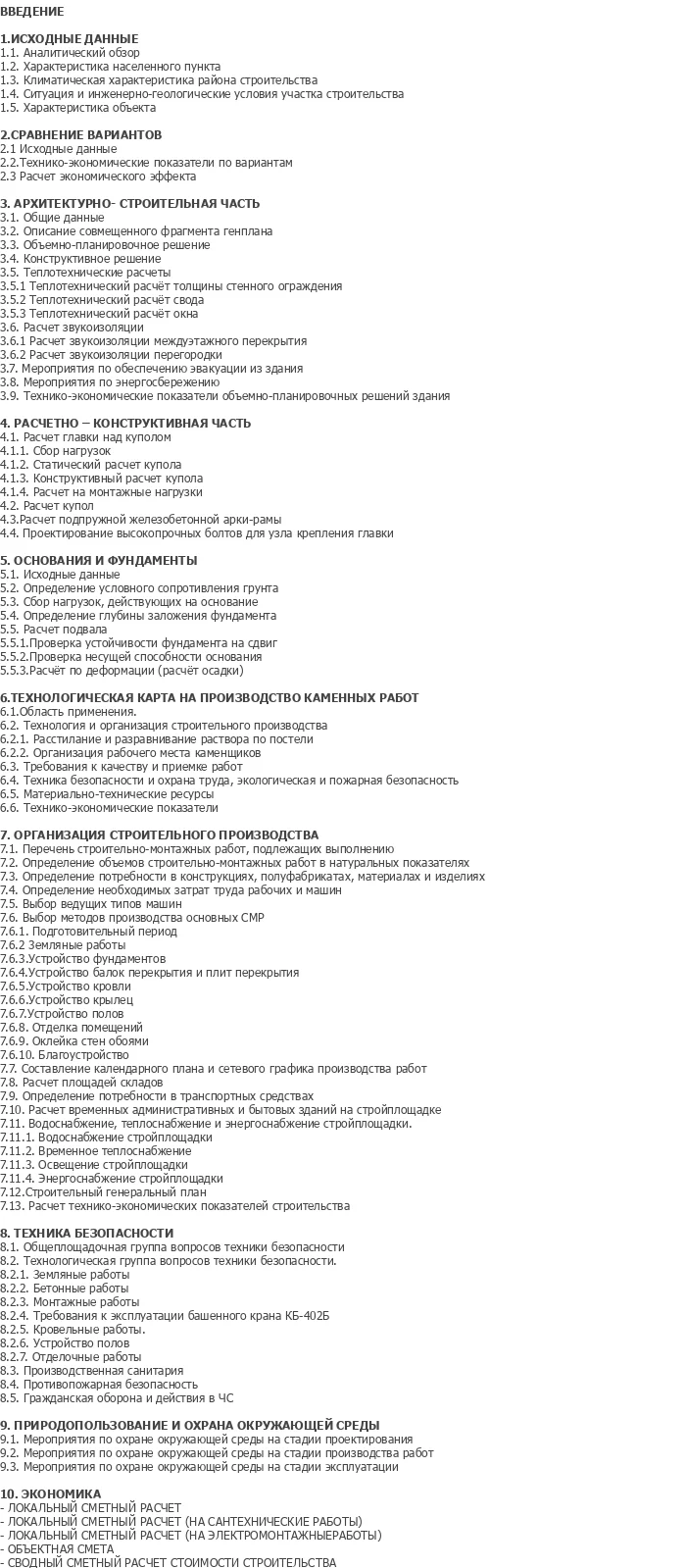

Состав пояснительной записки: введение, исходные данные (аналитический обзор, характеристика населенного пункта, климатическая характеристика района строительства, ситуация и инженерно-геологические условия участка, характеристика объекта), сравнение вариантов с технико-экономическими показателями, архитектурно-строительная часть (общие данные, описание совмещенного фрагмента генплана, объемно-планировочное решение, конструктивное решение, теплотехнические расчеты стены, свода и окна, расчет звукоизоляции, мероприятия по эвакуации и энергосбережению), расчетно-конструктивная часть (расчет главки над куполом, расчет купола, расчет подпружной железобетонной арки-рамы, проектирование высокопрочных болтов для узла крепления главки), основания и фундаменты (определение глубины заложения, расчет подвала, проверка устойчивости и несущей способности), технологическая карта на производство каменных работ, организация строительного производства (календарный план, сетевой график, строительный генплан), техника безопасности, природопользование и охрана окружающей среды, экономика (сметные расчеты).

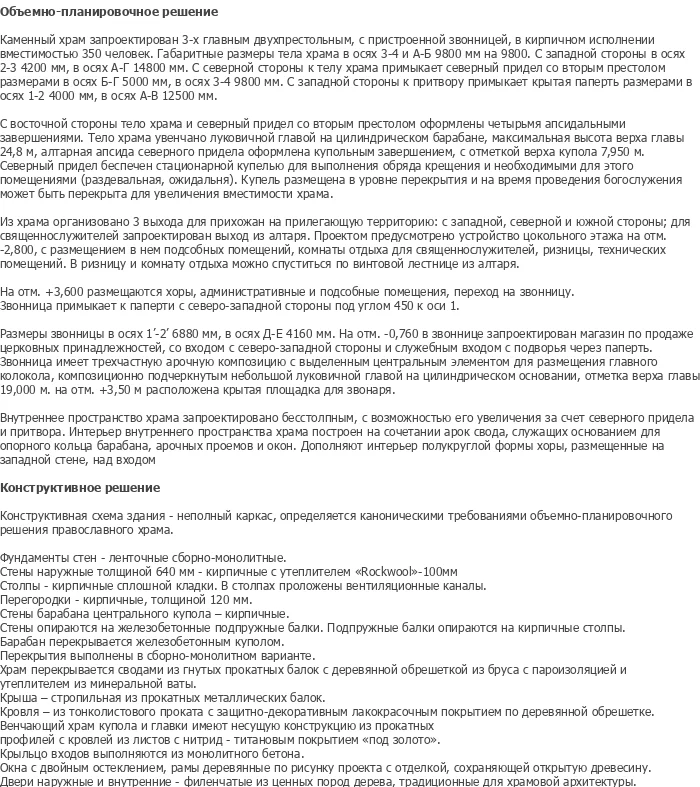

Проектируемый объект — двухпрестольный каменный храм в г. Среднеуральск, вмещающий 350 человек. Данный готовый диплом ПГС разработан в соответствии с каноническими требованиями объемно-планировочного решения православного храма. Здание запроектировано трехглавым с пристроенной звонницей в кирпичном исполнении. Тело храма увенчано луковичной главой на цилиндрическом барабане, алтарная апсида северного придела оформлена купольным завершением. Объект относится к категории уникальных культовых сооружений повышенной архитектурной сложности.

Конструктивная схема здания представлена неполным каркасом, определяемым каноническими требованиями православного храма. Наружные стены толщиной 640 мм выполнены кирпичными с утеплителем «Rockwool» 100 мм. Столпы — кирпичные сплошной высокой кладки. Перекрытия сборно-монолитные. Кровля выполнена из листового металла с защитно-декоративным лакокрасочным покрытием по деревянной обрешетке. Крыша и купола имеют несущую конструкцию из прокатных профилей с кровлей из листов с нитрид-титановым покрытием «под золото». Если вы ищете, где купить проект или скачать проект по направлению ПГС для культового сооружения — диплом №1033 предлагает оптимальное соотношение цены и качества.

Габаритные размеры тела храма в осях 3-4 и А-Б составляют 9800 мм на 9800 мм. С западной стороны в осях 2-3 4200 мм, в осях А-Г 14800 мм. С северной стороны к телу храма примыкает северный придел со вторым престолом размерами в осях Б-Г 5000 мм, в осях 3-4 9800 мм. С западной стороны к притвору примыкает крытая паперть размерами в осях 1-2 4000 мм, в осях А-В 12500 мм. Данный шаблон проекта подходит для защиты по специальности ПГС в строительных вузах и может быть использован как основа для проектирования аналогичных храмовых комплексов.

Функциональные связи в храме решены с учетом канонических требований православного богослужения и требований к эвакуации. Планировочная структура предусматривает четкое зонирование пространства на алтарную, молельную, притворную и вспомогательные зоны. Интерьер внутреннего пространства храма построен на сочетании арок свода, служащих основанием для опорного кольца барабана, арочных проемов и окон.

С восточной стороны тела храма и северного придела со вторым престолом оформлены четырьмя апсидами завершениями. Тело храма увенчано луковичной главой на цилиндрическом барабане, максимальная высота верха главы 24,8 м. Алтарная апсида северного придела оформлена купольным завершением с отметкой верха купола 7,950 м. Северный придел беспечен стационарной купелью для выполнения обряда крещения и необходимыми для этого помещениями (раздевальная, ожидальня). Купель размещена в уровне перекрытия и на время проведения богослужения может быть перекрыта для увеличения вместимости храма.

Из храма организовано 3 выхода для прихожан на прилегающую территорию: с западной, северной и южной сторон. Для священнослужителей запроектирован выход из алтаря. Притвором предусмотрено устройство цокольного этажа на отметке -2,800, где размещены в нем подсобных помещений, комнаты отдыха для священнослужителей, ризницы, технических помещений. В ризницу и комнату отдыха можно спуститься по винтовой лестнице из алтаря.

На отметке +3,600 размещаются хоры, административные и подсобные помещения, переход на звонницу. Звонница примыкает к паперти с северо-западной стороны под углом 450 в оси 1. Размеры звонницы в осях 1-2' 6880 мм, в осях Д-Е 4160 мм. На отметке -0,760 в звоннице запроектирован магазин по продаже церковных принадлежностей, со входом с северо-западной стороны и служебным входом с подворья через паперть. Звонница имеет трехъярусную арочную композицию с выделенным центральным элементом для размещения главного колокола, композиционно подчеркнутым небольшой луковичной главой на цилиндрическом основании. Отметка верха главы 19,000 м. На отметке +3,350 расположена крытая площадка для звонаря.

Конструкции каркаса: конструктивная схема здания — неполный каркас, определяется каноническими требованиями объемно-планировочного решения православного храма. Фундаменты стен — ленточные сборно-монолитные. Стены наружные толщиной 640 мм — кирпичные с утеплителем «Rockwool» 100 мм. Столпы — кирпичные сплошной высокой кладки. В столпах проложены вентиляционные каналы. Перегородки — кирпичные, толщиной 120 мм.

Перекрытия: выполнены в сборно-монолитном варианте. Стены опираются на железобетонные подпружные балки. Подпружные балки опираются на кирпичные столпы. Барабан перекрывается железобетонным куполом. Купель — стропильная из прокатных металлических балок, деревянной обрешетки из бруса с пароизоляцией и утеплителем из минеральной ваты. Крыша — из тонколистового проката с защитно-декоративным лакокрасочным покрытием по деревянной обрешетке.

Кровля и купола: крыша и купола имеют несущую конструкцию из прокатных профилей с кровлей из листов с нитрид-титановым покрытием «под золото». Крыльцо входов выполняются из монолитного бетона. Окна с двойным остеклением, рамы деревянные по рисунку проекта с отделкой, сохраняющей открытую древесину. Двери наружные и внутренние — филенчатые из ценных пород дерева, традиционные для храмовой архитектуры.

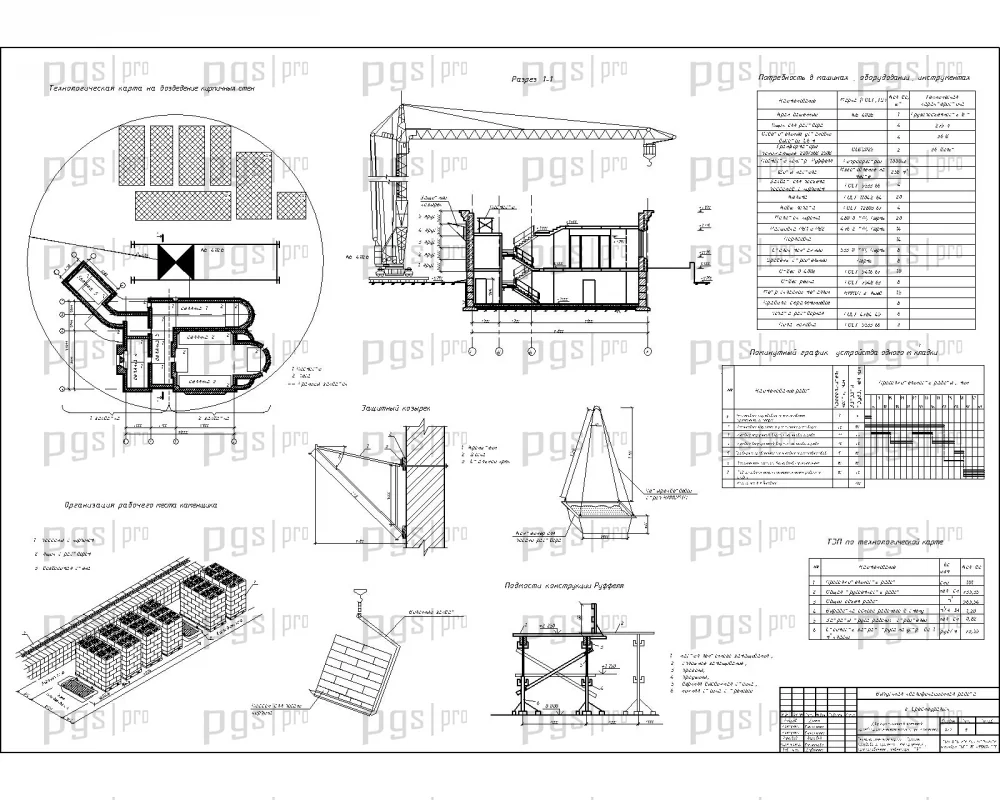

Технологическая карта на производство каменных работ включает область применения, технологию и организацию строительного производства, расстилание и разравнивание раствора по постели, организацию рабочего места каменщиков, требования к качеству и приемке работ, технику безопасности и охрану труда, экологическую и пожарную безопасность, материально-технические ресурсы и технико-экономические показатели.

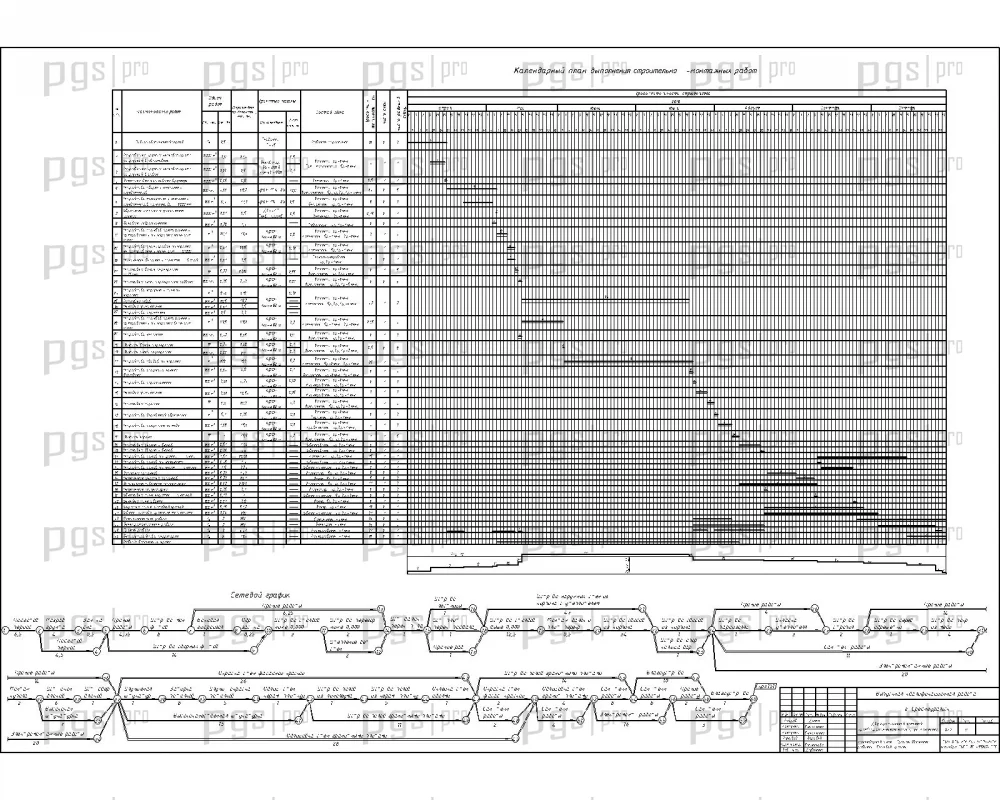

Организация строительного производства содержит перечень строительно-монтажных работ, определение объемов работ в натуральных показателях, определение потребности в конструкциях, полуфабрикатах, материалах и изделиях, определение необходимых затрат труда рабочих и машин, выбор ведущих типов машин, выбор методов производства основных СМР, составление календарного плана и сетевого графика производства работ, расчет площадей складов, определение потребности в транспортных средствах, расчет временных административных и бытовых зданий на стройплощадке, водоснабжение, теплоснабжение и энергоснабжение стройплощадки, строительный генеральный план, расчет технико-экономических показателей строительства.

Техника безопасности включает общестроительную группу вопросов, технологическую группу вопросов (земляные, бетонные, монтажные работы, требования к эксплуатации башенного крана КБ-402Б, кровельные работы, устройство полов, отделочные работы), производственную санитарию, противопожарную безопасность, гражданскую оборону и действия в чрезвычайных ситуациях. Календарный план и сетевой график составлены с учетом сезонности и технологических пауз для оптимизации критического пути строительства.

Диплом №1033 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 174 листа пояснительной записки и 9 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки;
• Уникальный архитектурный объект: трехглавый двухпрестольный храм с луковичными главами, куполом и звонницей — редкий и сложный объект для защиты;
• Разнообразие конструкций: ленточные сборно-монолитные фундаменты, кирпичные стены толщиной 640 мм, подпружные балки, железобетонный купол, арки, стропильная система купела — расчет и конструирование всех основных элементов;
• Практическая направленность: технологическая карта на каменные работы, календарный план, сетевой график, строительный генплан, технико-экономические показатели;
• Каноническое соответствие: объемно-планировочное решение разработано с учетом всех требований православного храмостроительства;
• Расчет в ПК «Lira»: современный подход к расчету сложных пространственных конструкций купола и арок;
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела;
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по технике безопасности, охране окружающей среды и экономике строительства.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1033 по доступной цене — 6 000 рублей.
