Дипломный проект №1034 «Торгово-выставочный комплекс в г. Липецк» выполнен по специальности ПГС (Промышленное и гражданское строительство) и предназначен для проектирования общественного объекта торгово-выставочного назначения. Проект включает 12 листов графической части AutoCAD (DWG) и 115 листов пояснительной записки MS Word. В составе работы представлены архитектурно-планировочные, конструктивные и организационно-технологические решения, а также расчетная часть по купольному покрытию, основаниям и фундаментам. Проект может использоваться как готовый диплом ПГС, шаблон проекта и основа для подготовки дипломной работы с возможностью адаптации под другой регион.

Диплом №1034 представляет собой проект торгово-выставочного комплекса в городе Липецк, относящийся к категории социальных зданий. Объект имеет два этажа, круглую форму в плане и купольное покрытие, а несущая система выполнена в виде полного железобетонного каркаса. В состав проекта входят 12 листов графической части AutoCAD (DWG) и 115 листов пояснительной записки MS Word. Расчетная часть выполнена с применением комплекса «Лира», программы «OSADKA 3» и ручного способа расчета.

Проектируемый объект представляет собой торгово-выставочный комплекс в городе Липецк, предназначенный для проведения выставочных мероприятий, демонстрации экспонатов и торговых операций. Здание имеет круглую форму в плане, диаметр 68,76 м и общую высоту 19,6 м. Архитектурной особенностью объекта является крупное купольное покрытие и центральный светопрозрачный фонарь диаметром 6 м. Основной выставочный зал свободен от промежуточных опор, благодаря чему внутреннее пространство может использоваться для размещения экспонатов различных габаритов.

Функциональная организация комплекса предусматривает основной выставочный зал, малый зал в виде кольца шириной 10,5 м, административно-бытовые и технические помещения. Для вертикальной связи предусмотрены четыре одинаковые лестничные клетки шириной 3 м. В здании организованы главный, запасный, служебные входы и выходы, а рядом с главным входом размещен гардероб. Основные помещения вынесены за пределы купольной части здания.

Проект ориентирован на студентов специальности ПГС и других строительных направлений, которым требуется дипломная работа с проработанными архитектурными и конструктивными решениями общественного здания. Материалы могут использоваться для изучения принципов проектирования торгово-выставочных комплексов со сложными пространственными конструкциями. При необходимости проект может быть привязан к другому городу с пересчетом теплотехнического раздела.

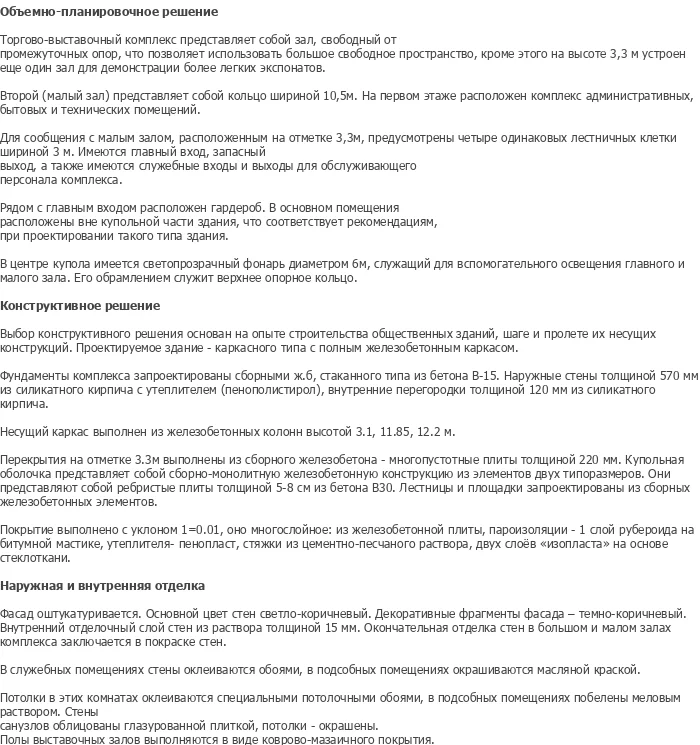

Объемно-планировочное решение торгово-выставочного комплекса сформировано с учетом функционального назначения общественного здания и организации выставочных пространств. В плане объект имеет круглую форму диаметром 68,76 м, что определяет радиальную организацию помещений и выразительный архитектурный образ. Основной зал запроектирован без промежуточных опор, что позволяет максимально эффективно использовать выставочную площадь.

На первом этаже размещены основной выставочный зал, малый зал кольцевой формы шириной 10,5 м, административно-бытовые и технические помещения, а также гардероб. Малый зал расположен на отметке 3,3 м и связан с основными зонами посредством лестничных клеток. В здании предусмотрены главный и запасный входы, а также служебные входы и выходы для обслуживающего персонала.

В центре купола предусмотрен светопрозрачный фонарь диаметром 6 м, предназначенный для вспомогательного естественного освещения главного и малого залов. Фасад оштукатуривается, основным цветом стен принят светло-коричневый, декоративные фрагменты выполняются в темно-коричневом цвете. В выставочных залах предусмотрена окраска стен, в служебных помещениях применяются обои, а в санитарных помещениях стены облицовываются глазурованной плиткой.

В проекте предусмотрены следующие основные функциональные зоны:

• основной выставочный зал без промежуточных опор;
• малый выставочный зал кольцевой формы;
• административно-бытовые и технические помещения;
• четыре лестничные клетки;
• гардероб при главном входе;
• служебные и эвакуационные входы и выходы.

Конструктивная схема здания основана на полном железобетонном каркасе. Несущий каркас сформирован железобетонными колоннами высотой 3,1, 11,85 и 12,2 м, а фундаменты выполнены сборными железобетонными стаканного типа из бетона В-15. Наружные стены имеют толщину 570 мм и выполнены из силикатного кирпича с утеплителем из пенополистирола. Внутренние перегородки имеют толщину 120 мм и выполнены из силикатного кирпича.

Перекрытие на отметке 3,3 м выполнено из сборных железобетонных многопустотных плит толщиной 220 мм. Купольное покрытие представляет собой сборно-монолитную железобетонную конструкцию из элементов двух типоразмеров. Ребристые плиты купольной оболочки имеют толщину 5–8 см и выполнены из бетона В30. Купольная оболочка является предварительно напряженной сборно-монолитной конструкцией.

Лестницы и лестничные площадки запроектированы из сборных железобетонных элементов. Покрытие имеет уклон 0,01 и включает железобетонную плиту, пароизоляцию, утеплитель из пенопласта, цементно-песчаную стяжку и два слоя «изопласта» на основе стеклоткани. В расчетно-конструктивном разделе рассмотрены несущие элементы купола, основания и фундаменты.

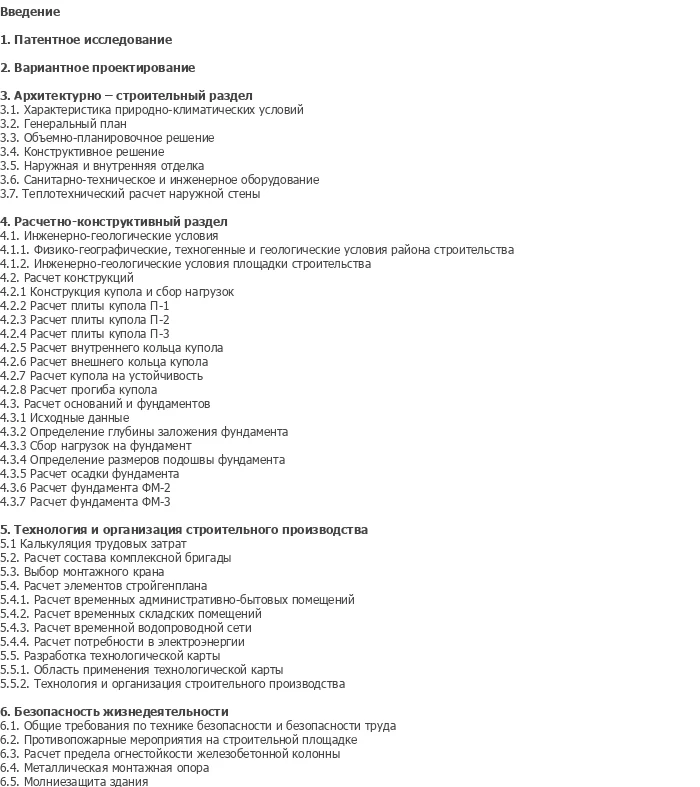

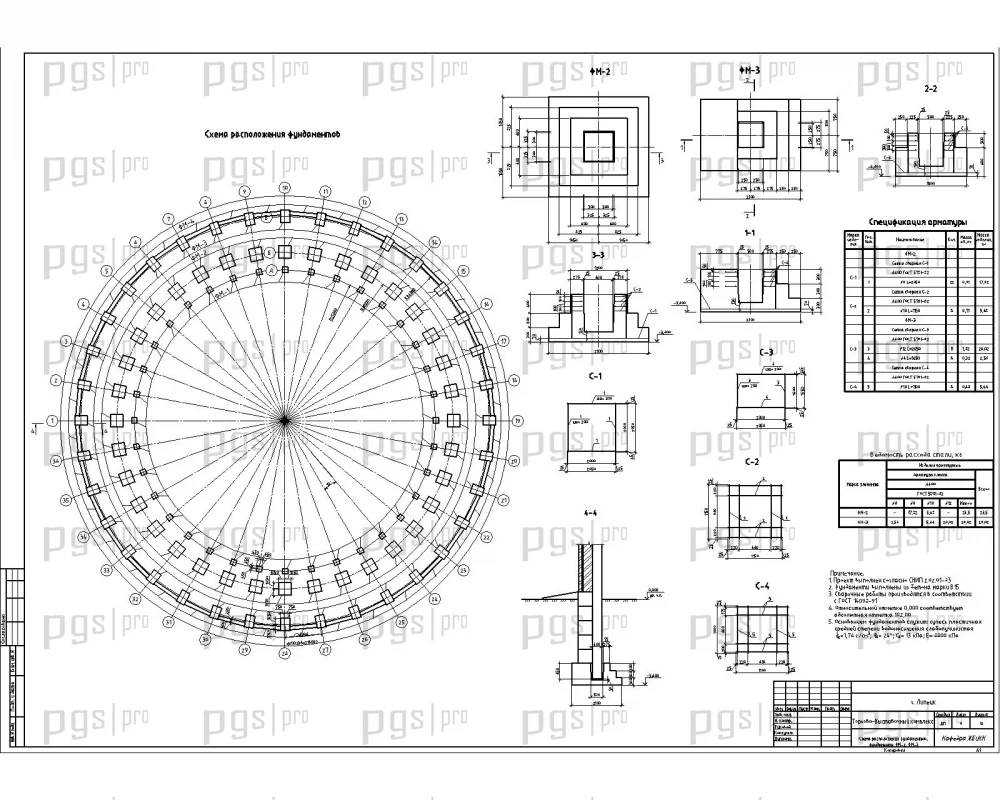

Расчетная часть включает сбор нагрузок, расчет плит купола П-1, П-2 и П-3, расчет внутреннего и внешнего колец купола, проверку купола на устойчивость, расчет прогиба, а также расчет оснований и фундаментов. Для фундаментов выполнены определение глубины заложения, сбор нагрузок, подбор размеров подошвы, расчет осадки и расчет фундаментов ФМ-2 и ФМ-3. Расчеты выполнялись с использованием комплекса «Лира», программы «OSADKA 3» и ручного способа.

Организационно-технологическая часть проекта предусматривает комплекс мероприятий по возведению торгово-выставочного комплекса. В составе графической части разработана технологическая карта на монтаж плит купола, отражающая последовательность выполнения монтажных операций. При организации работ предусматриваются подготовка основания, монтаж элементов купольной конструкции, контроль геометрии и качества соединений, а также мероприятия по безопасности при выполнении работ на высоте.

Календарный план строительства разработан с учетом сезонности строительных работ, технологических пауз и организации критического пути. В составе проекта предусмотрены графики движения рабочих, расхода и доставки основных материалов, а также движения машин и механизмов. Такие решения позволяют связать отдельные строительные процессы в единую организационную схему.

Строительный генеральный план предусматривает размещение временных зданий и сооружений, складов строительных материалов, автодорог и подъездных путей, коммуникаций и сетей временного электроснабжения. В проекте также выполнены решения по организации складского хозяйства, освещению и водоснабжению строительной площадки и охране окружающей среды. Отдельно проработаны вопросы безопасности жизнедеятельности, включая охрану труда и противопожарные мероприятия.

Инженерная и технологическая специфика проекта дополнена разделами по санитарно-техническому и инженерному оборудованию. В работе рассмотрены системы отопления, вентиляции, водоснабжения, канализации, электроснабжения и освещения. Также предусмотрены расчет предела огнестойкости железобетонной колонны, металлическая монтажная опора и молниезащита здания.

Дипломный проект №1034 сочетает сложную пространственную конструкцию, полноценную расчетную часть и подробную организационно-технологическую проработку, поэтому подходит студентам, которым необходим готовый диплом ПГС по общественному зданию.

• Уникальная архитектурная форма — круглое здание в плане с купольным покрытием.
• Полный железобетонный каркас и сложная сборно-монолитная купольная конструкция.
• Расчет купола, его плит и колец, включая проверки устойчивости и прогиба.
• Расчет оснований и фундаментов с подбором размеров и проверкой осадки.
• Основной выставочный зал свободен от промежуточных опор.
• Центральный светопрозрачный фонарь диаметром 6 м обеспечивает дополнительное освещение.
• В составе предусмотрены технологическая карта, календарный план и строительный генеральный план.
• 12 листов графической части AutoCAD (DWG) и 115 листов пояснительной записки MS Word.
• Предусмотрены разделы по безопасности жизнедеятельности, инженерному оборудованию и технико-экономическим показателям.
