Дипломный проект №1035 «Супермаркет в Эжвинском районе г. Сыктывкар» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для розничной торговли продовольственными и непродовольственными товарами. Проект выполнен с учетом климатических условий г. Сыктывкар и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию торговых комплексов.

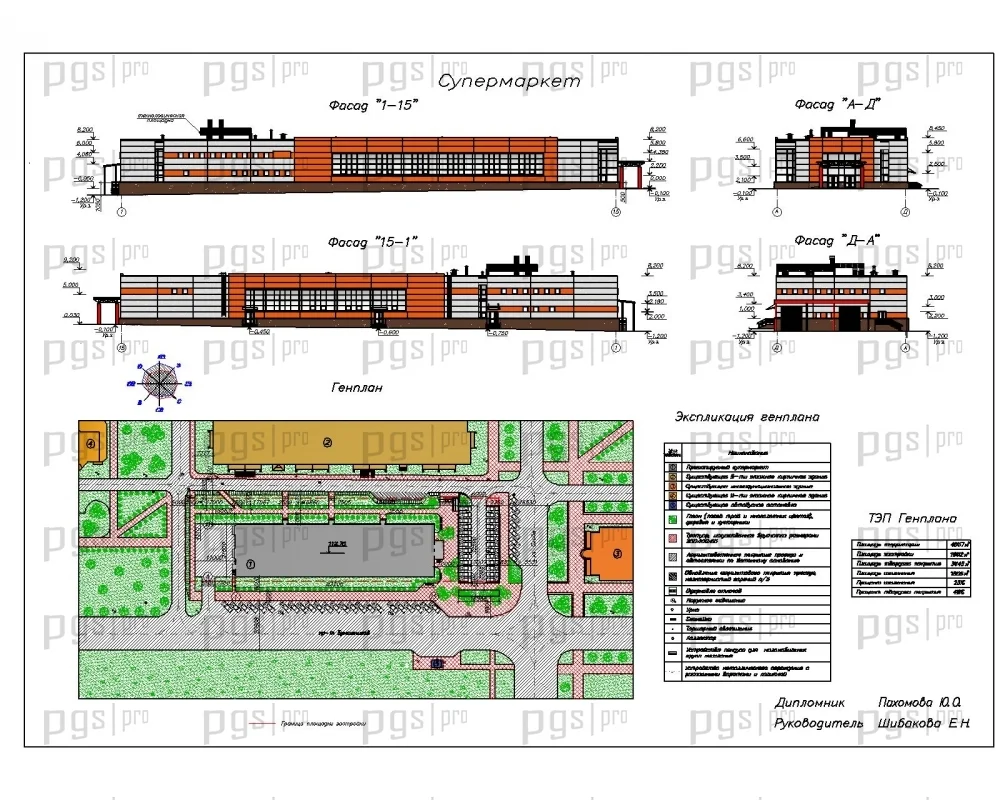

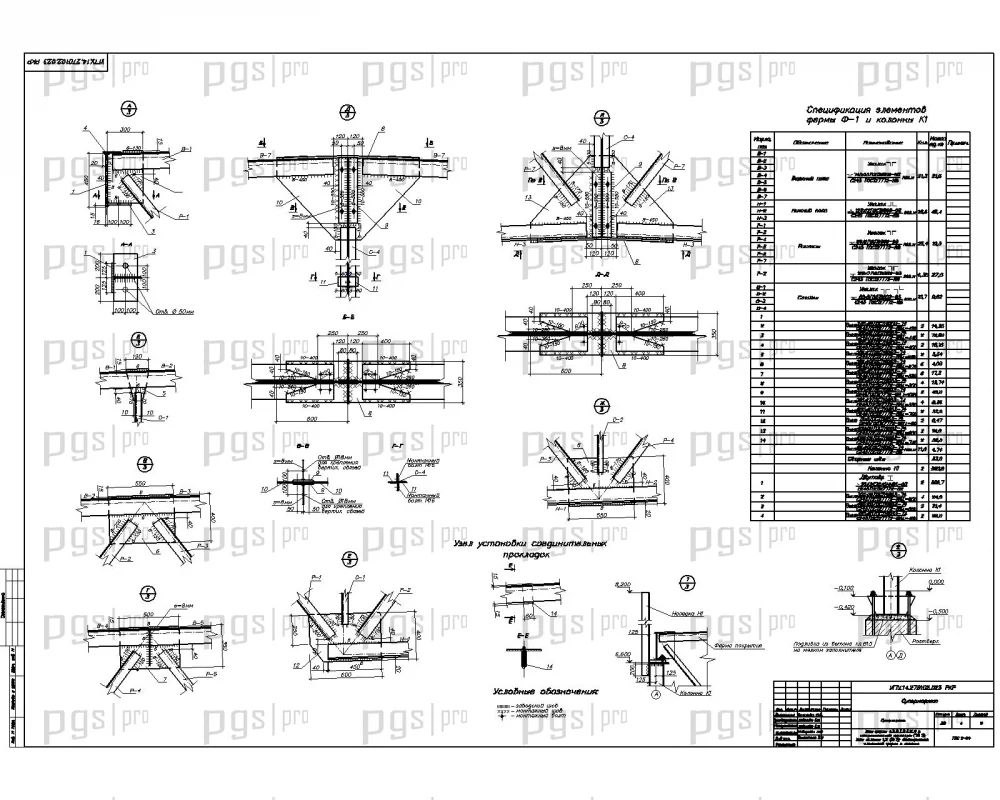

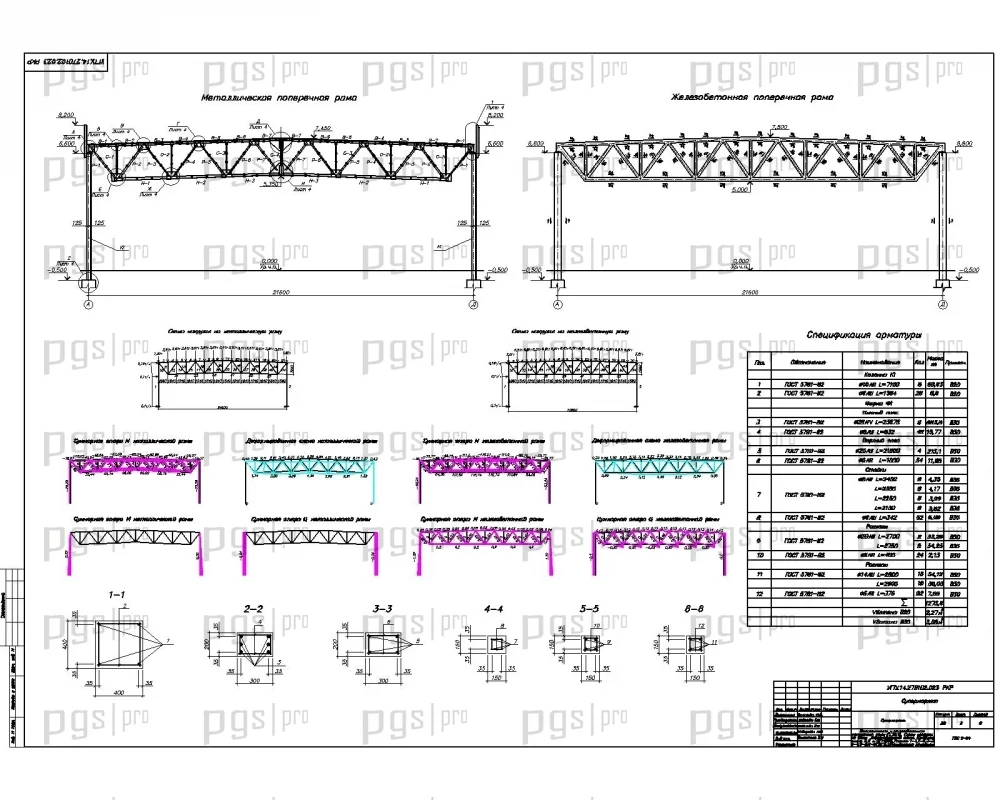

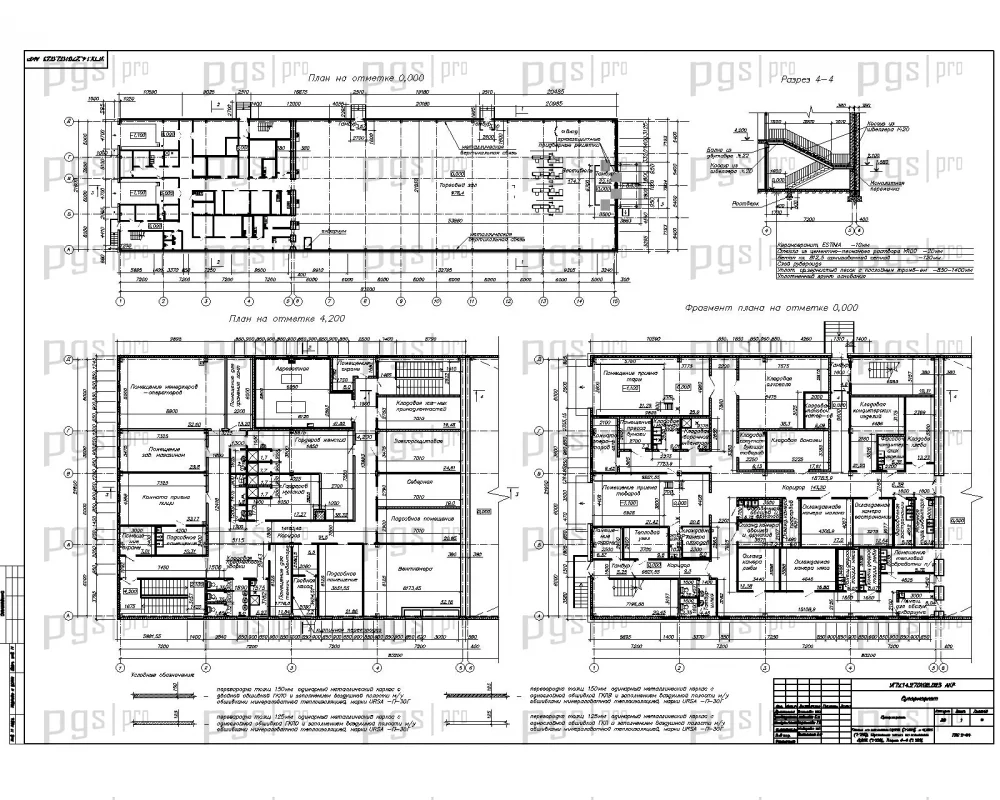

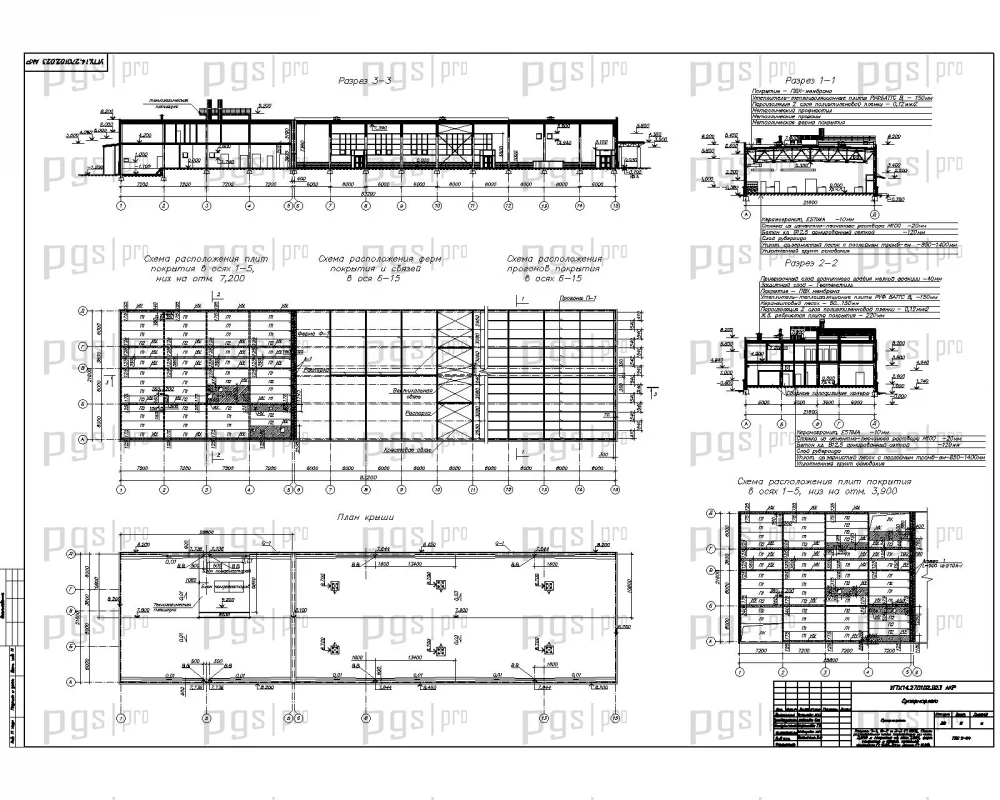

Состав графической части: аксонометрия здания, фасады (1-15, 15-1, А-Д, Д-А), генеральный план с экспликацией и ТЭП, планы на отметке 0,000 и 4,200 с фрагментом и разрезом 4-4, разрезы 1-1, 2-2 и 3-3 со схемами расположения плит перекрытия и покрытия и планом крыши, металлическая и железобетонная поперечные рамы со схемами нагрузок, деформационными схемами и эпюрами, узлы ферм и колонн со спецификацией, технологическая схема 1 на монтаж металлической фермы, технологическая схема 2 на монтаж сэндвич-панелей, календарный план с ТЭП, графиками движения рабочих, машин и поставки материалов, строительный генплан с условными обозначениями и технико-экономическими показателями, технико-экономические показатели проекта со сравнением вариантов отделки фасадов.

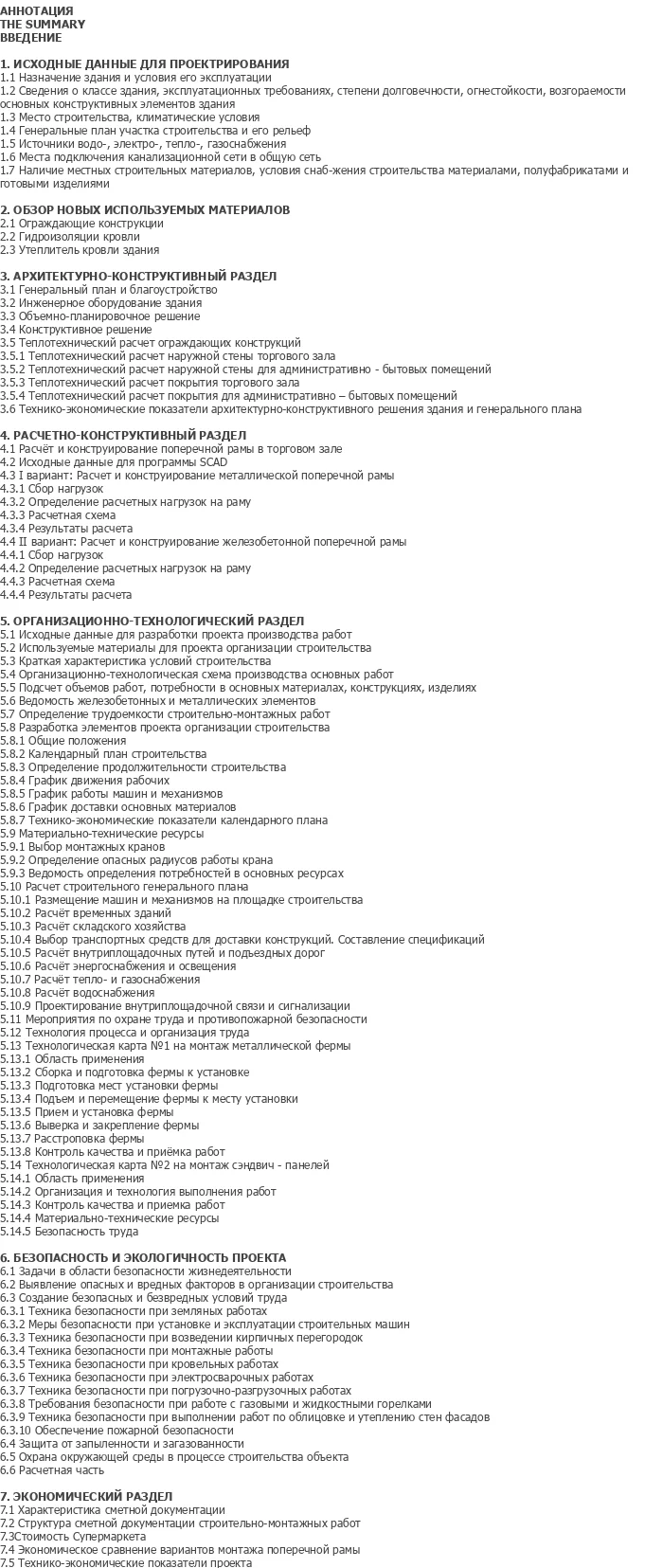

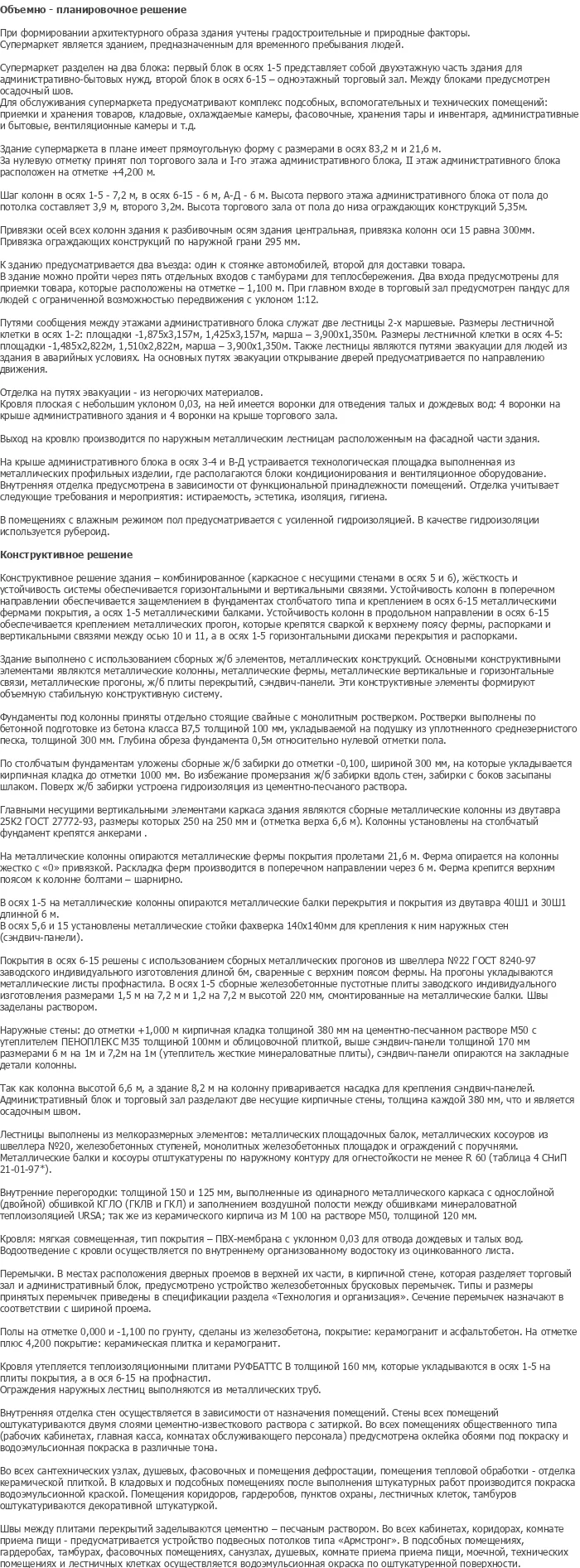

Состав пояснительной записки: аннотация, введение, исходные данные для проектирования (назначение здания, сведения о классе, место строительства, климатические условия, генеральный план, инженерные сети, источники материалов), обзор новых используемых материалов (ограждающие конструкции, гидроизоляция, утеплитель), архитектурно-конструктивный раздел (генплан, инженерное оборудование, объемно-планировочное решение, конструктивное решение, теплотехнические расчеты стен, покрытия, технико-экономические показатели), расчетно-конструктивный раздел (расчет и конструирование поперечной рамы в торговом зале, исходные данные для SCAD, варианты металлической и железобетонной рам), организационно-технологический раздел (исходные данные, материалы, календарный план, графики движения рабочих и машин, технологические карты №1 на монтаж металлической фермы и №2 на монтаж сэндвич-панелей), безопасность и экологичность проекта, экономический раздел (сметная документация, стоимость супермаркета, экономическое сравнение вариантов, технико-экономические показатели).

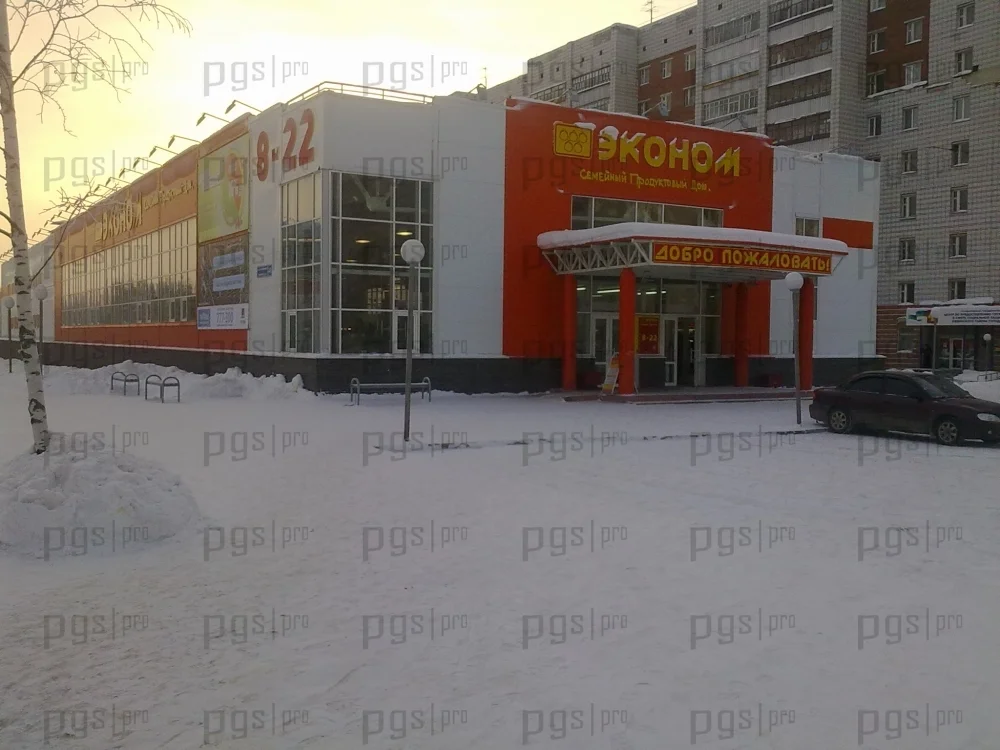

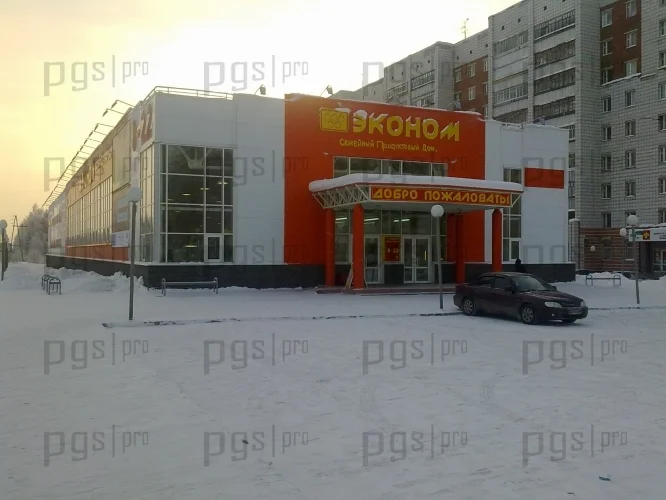

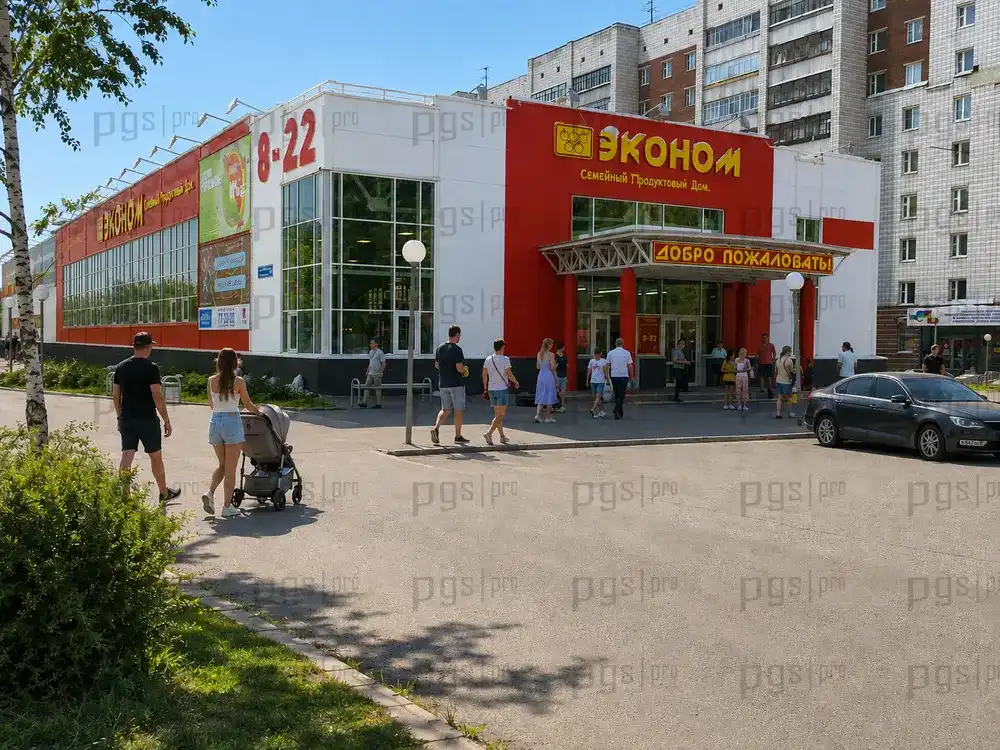

Проектируемый объект — супермаркет в Эжвинском районе г. Сыктывкар. Данный готовый диплом ПГС разработан в соответствии с современными требованиями к проектированию торговых зданий. Здание разделено на два блока: первый блок в осях 1–5 представляет собой двухэтажную часть для административно-бытовых нужд, второй блок в осях 6–15 — одноэтажный торговый зал. Между блоками предусмотрен соединительный шов. Объект относится к категории общественных зданий с интенсивным людским потоком.

Конструктивная схема здания — комбинированная (каркасная с несущими стенами в осях 5 и 6). Жесткость и устойчивость системы обеспечивается горизонтальными и вертикальными связями. Устойчивость колонн в поперечном направлении обеспечивается защемлением в фундаментах столбчатого типа и креплением в осях 6–15 металлическими фермами покрытия, в осях 1–5 металлическими балками. Устойчивость колонн в продольном направлении в осях 6–15 обеспечивается креплением металлических прогонов, которые крепятся скарной к верхнему поясу ферм, распорками и вертикальными связями между осью 10 и 11, в осях 1–5 горизонтальными дисками перекрытия и распорками. Если вы ищете, где купить проект или скачать проект по направлению ПГС для торгового здания — диплом №1035 предлагает оптимальное соотношение цены и качества.

Здание выполнено с использованием сборных железобетонных элементов, металлических конструкций. Основными конструктивными элементами являются металлические колонны, металлические фермы, металлические прогоны, железобетонные и кирпичные связи, металлические прогоны, железобетонные плиты перекрытия, сэндвич-панели. Данный шаблон проекта подходит для защиты по специальности ПГС в строительных вузах и может быть использован как основа для проектирования аналогичных торговых комплексов.

Функциональные связи в здании решены с учетом специфики розничной торговли и требований к эвакуации. Планировочная структура предусматривает четкое зонирование пространства на торговый зал, административно-бытовые помещения, складские и технические зоны. При формировании архитектурного образа здания учтены градостроительные и природные факторы.

Торговый зал: расположен в одноэтажном блоке в осях 6–15. Высота торгового зала от пола до низа ограждающих конструкций 5,35 м. Для обслуживания супермаркета предусмотрен комплекс подсобных, вспомогательных и технических помещений: приемки и хранения товаров, кладовые, охлаждаемые камеры, фасовочные, хранения тары и инвентаря, административные и бытовые, вентиляционные камеры и т.д.

Административно-бытовой блок: двухэтажная часть в осях 1–5. Высота первого этажа административного блока от пола до потолка составляет 3,9 м, второго — 3,2 м. II этаж административного блока расположен на отметке +4,200 м. На крыше административного блока в осях 3–4 и В-Д устраивается технологическая площадка выполненная из металлических профильных изделий, где располагаются блоки кондиционирования и вентиляционное оборудование.

Входная группа и эвакуация: к зданию предусматривается два въезда: один в стойке автомобилей, второй для доставки товара. В здание можно пройти через пять отдельных входов в стамбурами для теплосбережения. Два входа предусмотрены для приемки товара, которые расположены на отметке -1,100 м. При главном входе в торговый зал предусмотрен пандус для людей с ограниченными возможностями с уклоном 1:12. Связи между этажами административного блока служат две лестницы 2-х маршевые. Размеры лестничной клетки в осях 1-2: площадки — 1,875×3,157 м, 1,425×3,157 м, марш — 3,900×1,350 м. Размеры лестничной клетки в осях 4-5: площадки — 1,485×2,822 м, 1,510×2,822 м, марш — 3,900×1,350 м. Также лестницы являются путями эвакуации для людей из здания в аварийных условиях. На основных путях эвакуации открывание дверей предусматривается по направлению движения.

Кровля и покрытие: кровля плоская с небольшим уклоном 0,03, на ней имеется воронки для отведения талых и дождевых вод: 4 воронки на крыше административного здания и 4 воронки на крыше торгового зала. Выход на кровлю производится по наружным металлическим лестницам расположенным на фасадной части здания. В помещениях с влажным режимом пол предусматривается с усиленной гидроизоляцией. В качестве гидроизоляции используется рубероид.

Фундаменты: под колонны приняты отдельно стоящие свайные с монолитным ростверком. Ростверки выполнены по бетонной подготовке из бетона класса В7,5 толщиной 100 мм, укладываемой на подушку из уплотненного среднезернистого песка, толщиной 300 мм. Глубина обреза фундамента 0,5 м относительно нулевой отметки пола. По столбчатым фундаментам уложены сборные ж/б балки до отметки -0,100, шириной 300 мм, на которые укладывается кирпичная кладка до отметки 1000 мм. Во избежание промерзания ж/б забирки вдоль стен, забирки с боков засыпаны шлаком. Поверх ж/б забирки устроена гидроизоляция из цементно-песчаного раствора.

Колонны и фермы: главными несущими вертикальными элементами каркаса здания являются сборные металлические колонны из двутавра 25К2 ГОСТ 27772-93, размеры которых 250 на 250 мм и (отметка верха 6,6 м). Колонны установлены на столбчатый фундамент крепятся анкерами. На металлические колонны опираются металлические фермы покрытия пролетом 21,6 м. Ферма опирается на колонны жестко с «0» привязкой. Раскладка ферм производится в поперечном направлении через 6 м. Ферма крепится верхним поясом к колонне болтами — шарнирно.

Перекрытия и покрытие: в осях 1–5 на металлические колонны опираются металлические балки перекрытия и покрытия из двутавра 40Ш1 и 30Ш1. В осях 5 и 6, и 15 установлены металлические стойки фахверка 140×140 мм для крепления к ним наружных стен (сэндвич-панели). Покрытие в осях 6–15 решено с использованием сборных металлических прогонов из швеллера №22 ГОСТ 8240-97 заводского индивидуального изготовления длиной 6 м, сваренных с верхним поясом фермы. На прогоны укладываются металлические листы профнастила. В осях 1–5 сборные железобетонные пустотные плиты заводского индивидуального изготовления размерами 1,5 м на 7,2 м и 1,2 м на 7,2 м высотой 220 мм, смонтированные на металлические балки. Швы заделаны раствором.

Наружные стены: от отметки +1,000 м кирпичная кладка толщиной 380 мм на цементно-песчаном растворе М50 с утеплителем ПЕНОТЕКС М35 толщиной 100 мм и облицовочной плиткой, выше сэндвич-панели толщиной 170 мм размерами 6 м на 1 м и 7,2 м на 1 м (утеплитель жесткие минераловатные плиты), сэндвич-панели опираются на закладные детали колонны. Так как колонна высотой 6,6 м, а здание 8,2 м на колонну приваривается насадка для крепления сэндвич-панелей. Административный блок и торговый зал разделяют две несущие кирпичные стены, толщина каждой 380 мм, что и является осадочным швом.

Внутренние перегородки: толщиной 150 и 125 мм, выполненные из одинарного металлического каркаса с однослойной (двойной) обшивкой КГП (ГКЛ и ГКЛ) и заполнением воздушной полости между обшивками минераловатной теплоизоляцией URSA; так же из керамического кирпича из М 100 на растворе М50, толщиной 120 мм.

Полы: на отметке 0,000 и -1,100 по грунту, сделаны из железобетона, покрытие: керамогранит и асфальтобетон. На отметке 4,200 покрытие: керамическая плитка и керамогранит. Кровля утеплена теплоизоляционными плитами РУФБАТС В толщиной 160 мм, которые укладываются в осях 1–5 на плиты покрытия, а в ося 6–15 на профнастил. Ограждения наружных лестниц выполняются из металлических труб.

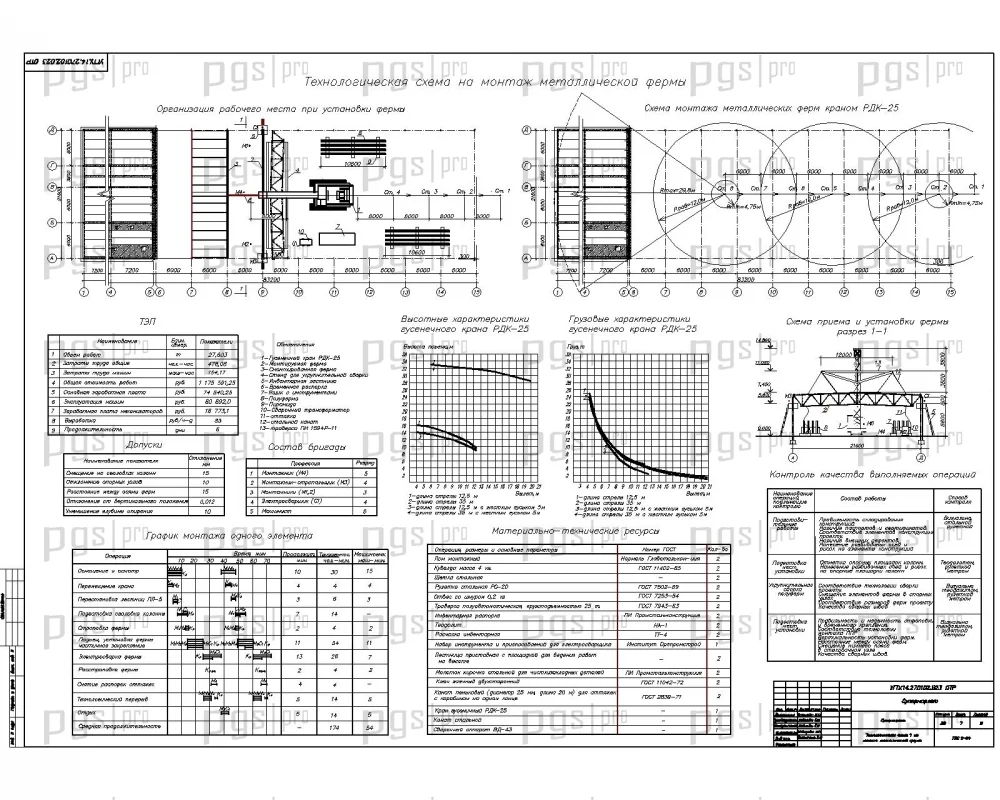

Технологическая карта №1 на монтаж металлической фермы включает область применения, сборку и подготовку фермы к установке, подготовку мест установки фермы, подъем и перемещение фермы к месту установки, прием и установку фермы, выверку и закрепление фермы, расстроповку фермы, контроль качества и приемку работ, материально-технические ресурсы, безопасность труда и технико-экономические показатели.

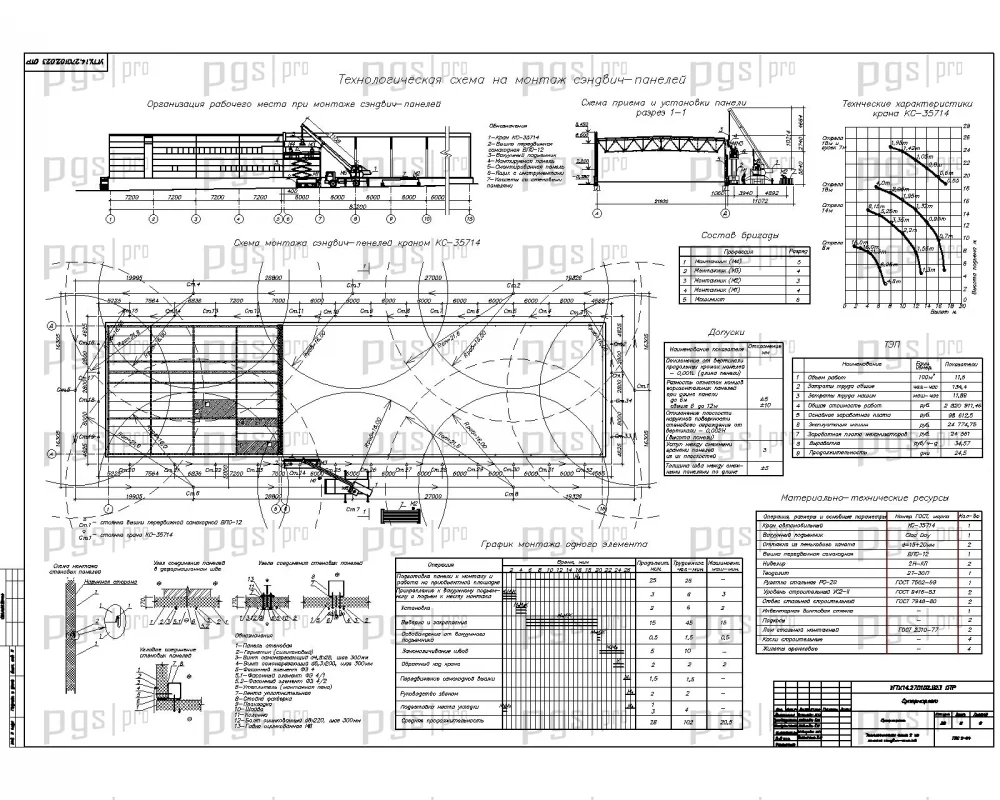

Технологическая карта №2 на монтаж сэндвич-панелей включает область применения, организацию и технологию выполнения работ, контроль качества и приемку работ, материально-технические ресурсы, безопасность труда.

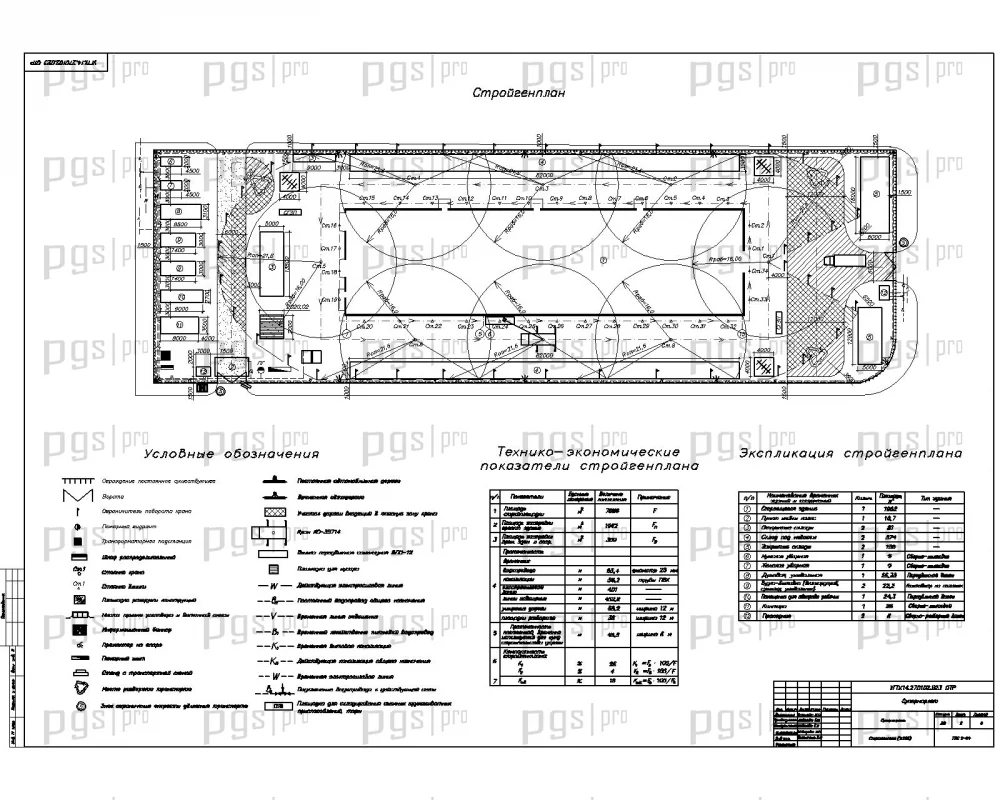

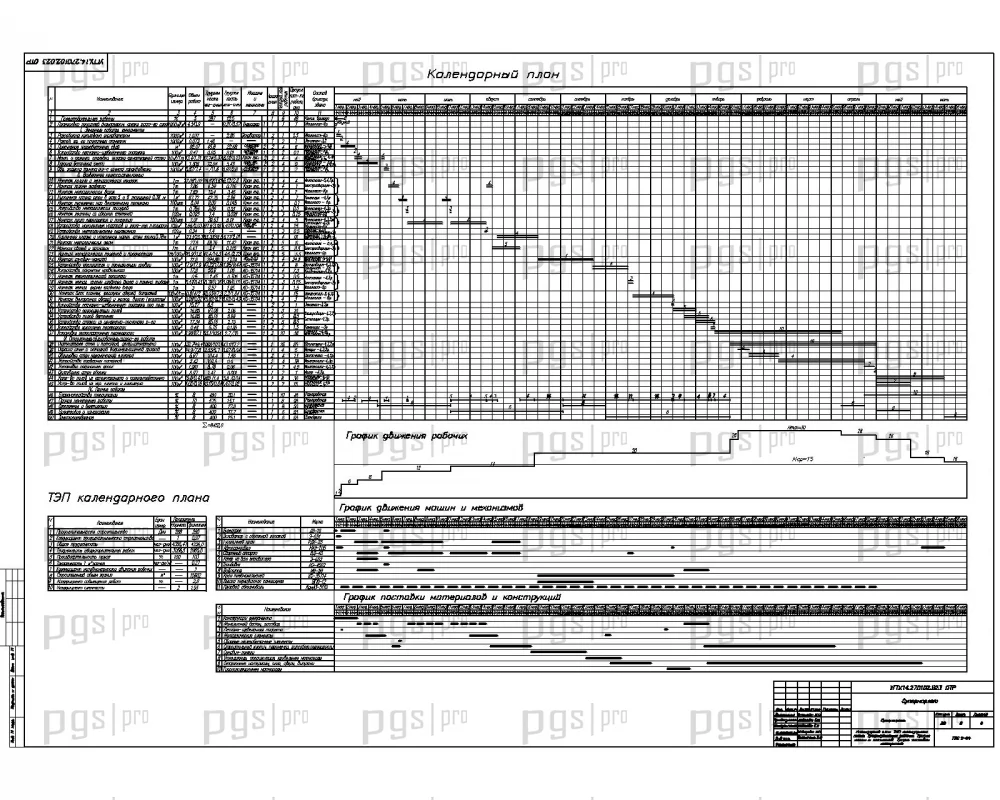

Организация строительного производства содержит исходные данные для разработки проекта производства работ, используемые материалы, краткую характеристику условий строительства, организационно-технологическую схему производства основных работ, подсчет объемов работ и потребности в материалах, ведомость железобетонных и металлических элементов, определение трудоемкости, разработку элементов проекта организации строительства (календарный план, график движения рабочих, график работы машин, график доставки материалов), выбор монтажных кранов, определение опасных радиусов работы крана, расчет строительного генерального плана (размещение машин, временных зданий, складского хозяйства, транспортных путей, энергоснабжение, освещение, тепло- и газоснабжение, водоснабжение, внутриплощадочная связь и сигнализация), мероприятия по охране труда и противопожарной безопасности.

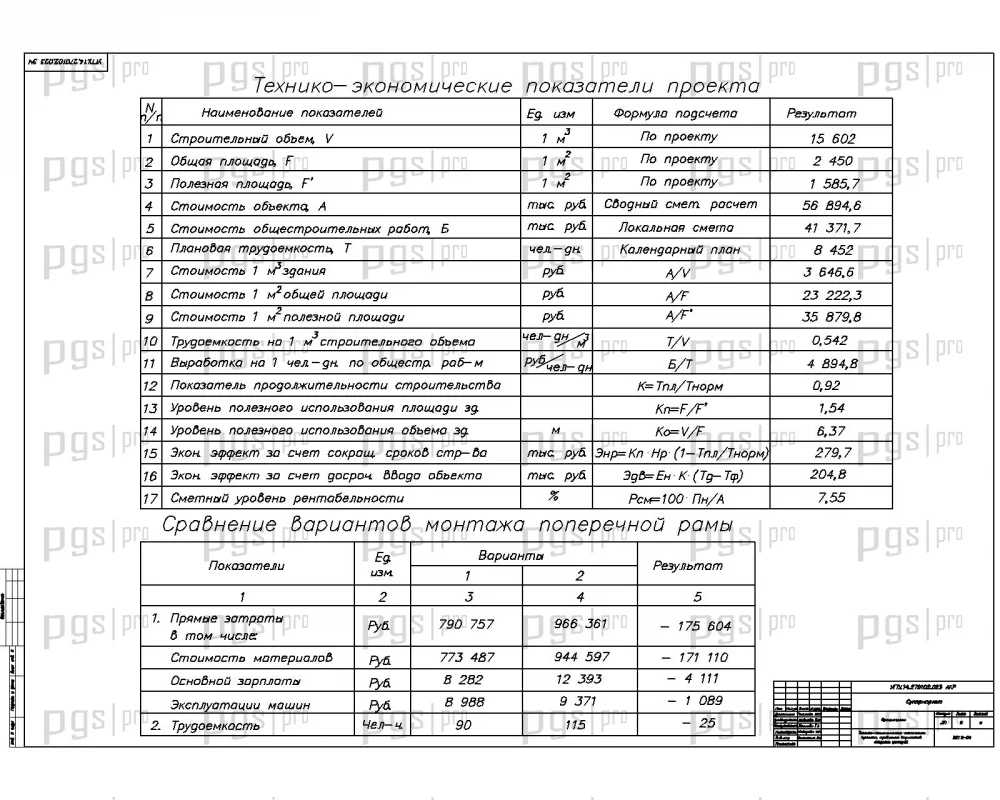

Безопасность и экологичность проекта включает задачи в области безопасности жизнедеятельности, выявление опасных и вредных факторов, технику безопасности при земляных, монтажных, кровельных, электросварочных, погрузочно-разгрузочных работах, обеспечение пожарной безопасности, защиту от запыленности и загазованности, охрану окружающей среды. Экономический раздел содержит характеристику сметной документации, структуру сметной документации, стоимость супермаркета, экономическое сравнение вариантов монтажа поперечной рамы, технико-экономические показатели проекта.

Диплом №1035 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 221 лист пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки;
• Сложная комбинированная конструктивная схема: металлокаркас с несущими стенами, двухэтажный административный блок и одноэтажный торговый зал — универсальный объект для защиты;
• Разнообразие конструкций: свайные фундаменты с ростверком, металлические колонны и фермы, железобетонные плиты перекрытия, сэндвич-панели, мягкая кровля — расчет и конструирование всех основных элементов;
• Практическая направленность: две технологические карты (монтаж металлической фермы и сэндвич-панелей), календарный план, строительный генплан, технико-экономические показатели;
• Современные материалы: сэндвич-панели, профнастил, ПВХ-мембрана, ПЕНОТЕКС, РУФБАТС;
• Расчет в ПВК SCAD: современный подход к расчету металлических и железобетонных конструкций;
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела;
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности, экологичности и экономике строительства.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1035 по доступной цене — 3 400 рублей.
