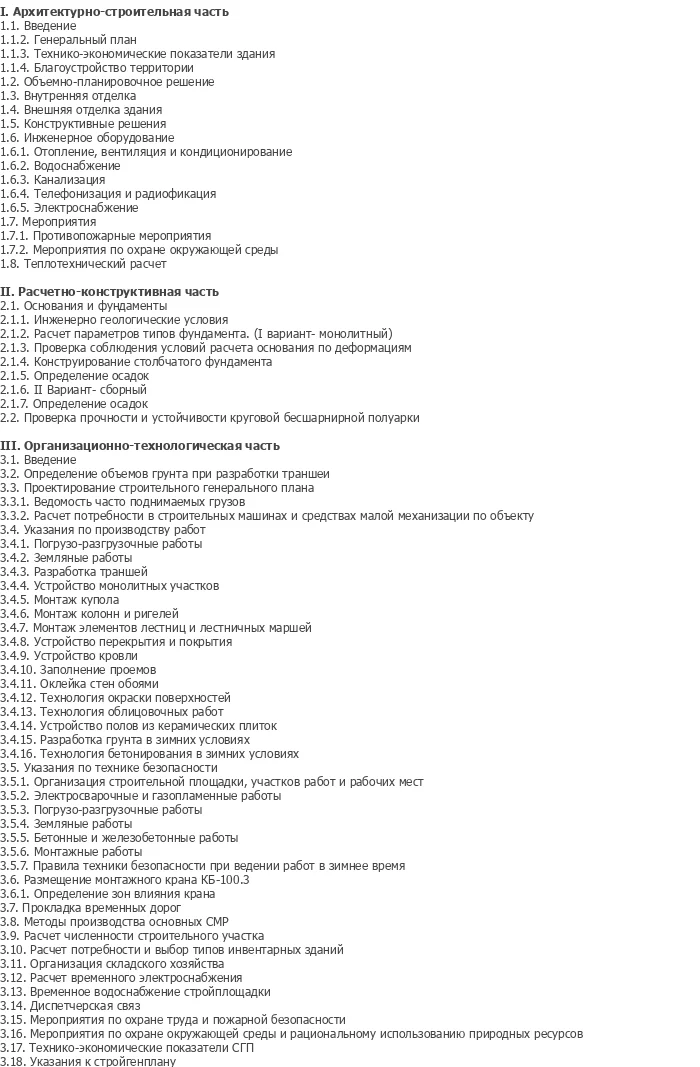

Дипломный проект №1036 «Многофункциональный центр культуры и спорта в г. Нерюнгри» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для проведения спортивных мероприятий, физкультурных занятий и массовых зрительских мероприятий в условиях сурового климата Республики Саха (Якутия). Проект выполнен с учетом специфики эксплуатации в условиях крайнего севера и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. Данный шаблон проекта включает 81 лист пояснительной записки и 10 листов графической части в AutoCAD.

Проектируемый объект — двухэтажное здание центра физкультуры и спорта круглой формы в плане с размером по крайним осям 33 500 мм, расположенное в городе Нерюнгри Республики Саха (Якутия). Данный ПГС дипломный проект разработан с учетом суровых климатических условий крайнего севера и предназначен для проведения спортивных мероприятий, физкультурных занятий и массовых зрительских мероприятий. За относительную отметку 0.000 принята отметка пола первого этажа, что соответствует абсолютной отметке 861.61.

Особенностью планировочного решения является универсальный зал, выполненный в двух уровнях. В здании запроектированы отдельные входы для посетителей и загрузки товара. Планировочным решением предусмотрены следующие группы помещений: помещения для посетителей, производственные помещения, административно-бытовые помещения. Если вы ищете, где купить проект или скачать проект по направлению ПГС с уникальными конструктивными решениями — диплом №1036 предлагает оптимальное соотношение цены и качества.

Помещения для посетителей представлены: универсальным залом, вестибюлем с гардеробной, обеденным залом, умывальней, санузлом, тренажерной, кружковой, абонементом, читальным залом. Производственные помещения представлены: загрузочной, холодным цехом, мясным цехом, овощным цехом, раздаточной, моечной столовой и кухни. Административно-бытовые помещения представлены: кабинетом директора и методический кабинет, комнатой персонала, тренерской, артистической, костюмерной, кладовой оборудования и мебели. Данный шаблон проекта демонстрирует комплексный подход к проектированию спортивных сооружений с полным инженерным обеспечением.

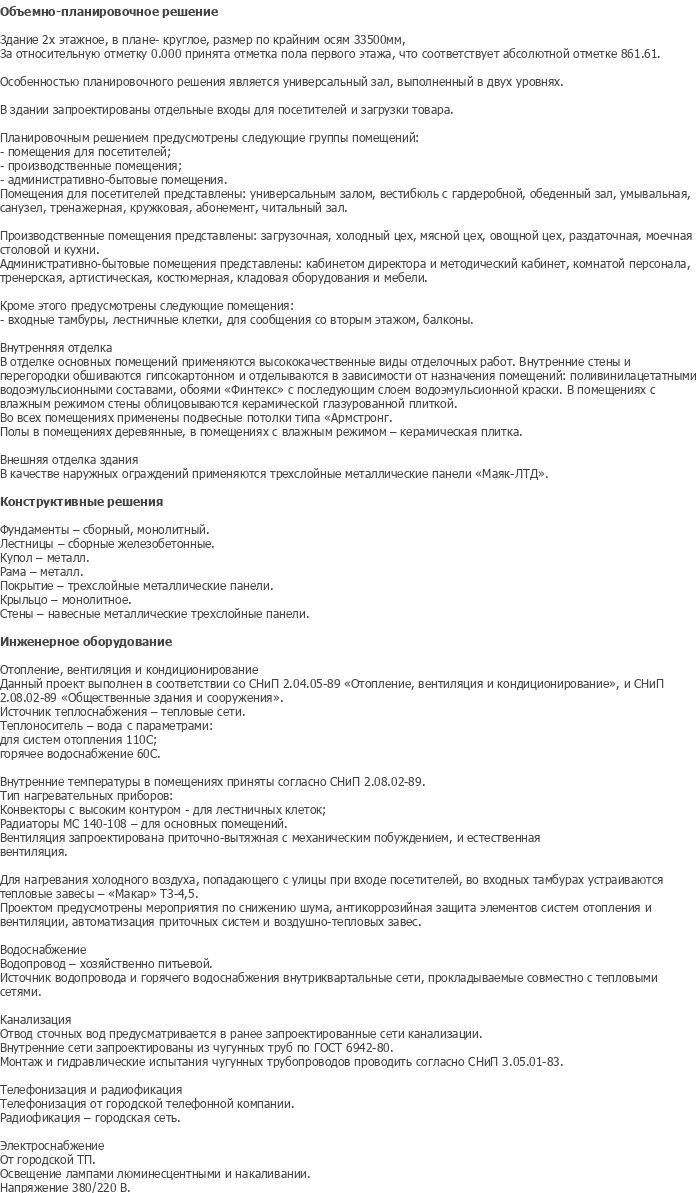

Объемно-планировочное решение комплекса принято в соответствии с нормативными требованиями и включает тщательно продуманную организацию спортивного пространства. Здание имеет круглую форму в плане с размером по крайним осям 33 500 мм, что создает уникальный архитектурный образ и оптимальные условия для спортивной деятельности. В административном отношении здание расположено на пересечении пр. Ленина и ул. Дружбы Народов.

Первый этаж (спортивно-общественная зона): универсальный зал, выполненный в двух уровнях, вестибюль с гардеробной, обеденный зал, умывальня, санузел, тренажерная, кружковая, абонемент, читальный зал. Помещения для посетителей расположены вокруг универсального зала, что обеспечивает удобную функциональную связь. Отдельные входы для посетителей и загрузки товара обеспечивают разделение пассажирских и грузовых потоков.

Второй этаж (административно-производственная зона): кабинет директора, методический кабинет, комната персонала, тренерская, артистическая, костюмерная, кладовая оборудования и мебели. Производственные помещения включают загрузочную, холодный цех, мясной цех, овощной цех, раздаточную, моечную столовой и кухню. Для сообщения со вторым этажом предусмотрены лестничные клетки и балконы.

Внутренняя отделка: в отделке основных помещений применяются высококачественные виды отделочных работ. Внутренние стены и перегородки обшиваются гипсокартоном и отделываются в зависимости от назначения помещений: поливинилацетатными водоэмульсионными составами, обоями «Финтекс» с последующим слоем водоэмульсионной краски. В помещениях с влажным режимом стены облицовываются керамической глазурованной плиткой. Во всех помещениях применены подвесные потолки типа «Армстронг». Полы в помещениях деревянные, в помещениях с влажным режимом — керамическая плитка.

Наружная отделка: в качестве наружных ограждений применяются трехслойные металлические панели «Маяк-ЛТД».

Здание спроектировано с использованием металлического каркаса и круглой бесшарнирной полуарки. Конструктивные решения основаны на опыте строительства общественных зданий в условиях сурового климата. Расчет конструкций включает проверку прочности и устойчивости круглой бесшарнирной полуарки, расчет оснований и фундаментов с учетом инженерно-геологических условий, определение осадок.

Фундаменты: сборный и монолитный. Рассмотрены два варианта фундаментов: I вариант — монолитный столбчатый фундамент из бетона В12.5 с армированием плиты одиночной сеткой тип 2 по ГОСТ 23279-85; II вариант — сборный столбчатый фундамент ФФ-3-2. Выполнено определение осадок для обоих вариантов. Размеры принятого фундамента: b=1.5 м, l=2.4 м, d=1.8 м.

Лестницы: сборные железобетонные.

Купол: металлический. Купольная конструкция представляет собой круглую бесшарнирную полуарку. Пояса сквозной арки выполнены из швеллера [12 по ГОСТ 8240-89, планки — 120x6. Материал — сталь С345 (09Г2С) с Ry=33.5 кН/см2. Высота сечения арки 400 мм. Устойчивость элементов поясов и планок обеспечена с большим запасом.

Рама: металлическая.

Покрытие: трехслойные металлические панели.

Крыльцо: монолитное.

Стены: навесные металлические трехслойные панели «Маяк-ЛТД».

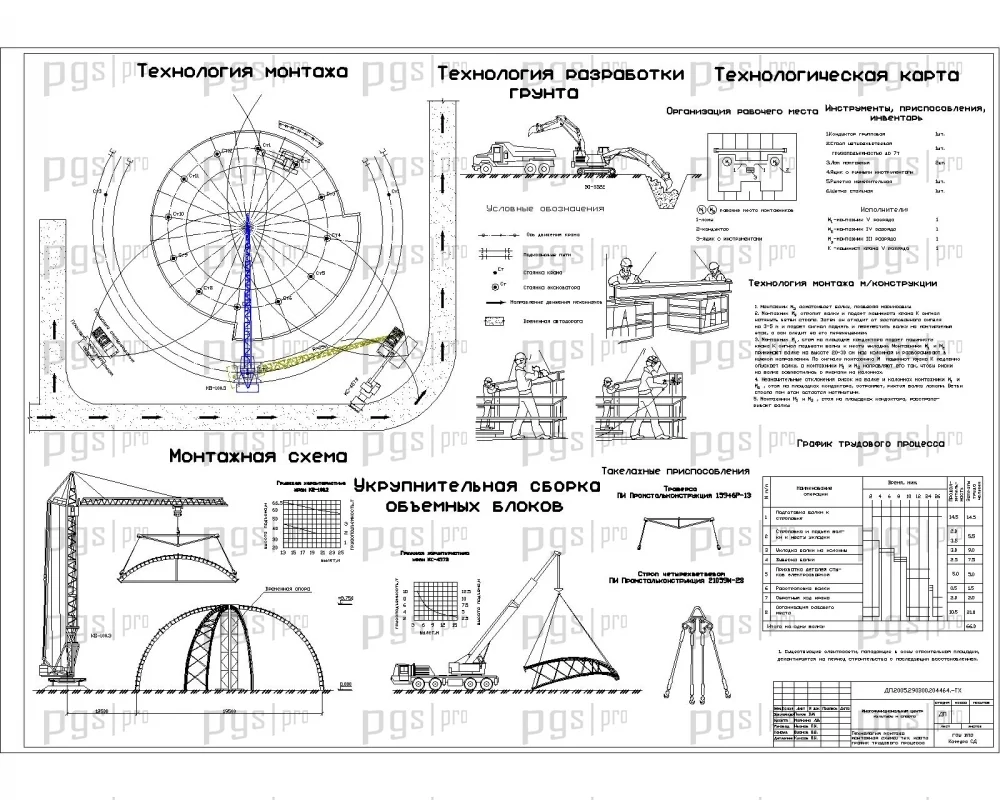

Организационно-технологический раздел дипломного проекта включает комплекс мероприятий по возведению центра физкультуры и спорта в условиях крайнего севера. Технологическая карта на монтаж купола содержит детальное описание технологии монтажа металлического купольного покрытия, включая подготовку основания, сборку элементов купола, контроль геометрии и качества сварных соединений, а также мероприятия по технике безопасности при работе на высоте.

Календарный график производства работ составлен с учетом сезонности строительства в якутском регионе, технологических пауз на прогрев бетона и схватывание раствора, а также оптимизации критического пути строительства. В плане предусмотрены графики движения рабочих, расхода и доставки основных материалов, движения машин и механизмов.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, автодорог и подъездных путей, коммуникаций и сетей временного электроснабжения. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки, мероприятия по охране окружающей среды. Особое внимание уделено организации строительной площадки в условиях вечной мерзлоты.

Монтаж купола выполняется башенным краном КБ-100.3. Укрупнительная сборка элементов в связевые блоки выполняется на строительной площадке краном КС-4573. После установки центральной временной колонны на нее монтируется опорное кольцо купола. Полуарки и связи собираются в связевые блоки, которые монтируются на опорное кольцо попарно — друг напротив друга. При выполнении монтажа полуарки усиливаются поясом из уголка 80х6. Распорки монтируются после установки всех полуарок.

Инженерное оборудование: разработаны системы отопления, вентиляции и кондиционирования, водоснабжения, канализации, телефонизации и радиофикации, электроснабжения. Источник теплоснабжения — тепловые сети. Теплоноситель — вода с параметрами: для систем отопления 110°C, горячее водоснабжение 60°C. Вентиляция запроектирована приточно-вытяжная с механическим побуждением и естественная. Освещение лампами люминесцентными и накаливания, напряжение 380/220 В.

Диплом №1036 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная архитектурная форма: круглое здание в плане с металлическим куполом — редкий объект для дипломного проектирования, демонстрирующий высокий уровень подготовки.
• Сложная конструктивная схема: круглая бесшарнирная полуарка — сложная пространственная конструкция, требующая глубоких знаний сопротивления материалов и строительной механики.
• Два варианта фундаментов: монолитный и сборный — сравнительный анализ с определением осадок для каждого варианта.
• Адаптация к северному климату: проект разработан с учетом специфики эксплуатации в условиях крайнего севера (расчетная температура наружного воздуха -49°C, сейсмичность 9 баллов, снеговая нагрузка 130 кгс/м2), что расширяет область применения.
• Полное инженерное оборудование: отопление, вентиляция, кондиционирование, водоснабжение, канализация, электроснабжение, телефонизация и радиофикация.
• Технологическая карта на монтаж купола: практическая направленность проекта с детальным описанием технологии монтажа металлических конструкций.
• Доступная цена: 3 000 рублей — один из самых доступных проектов в каталоге при сохранении полной комплектации.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, охране окружающей среды и технико-экономические показатели.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1036 по доступной цене — 3 000 рублей.
