Дипломный проект №1038 «Торгово-выставочный центр в г. Верхняя Пышма» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории социальных зданий и предназначен для размещения торговых и выставочных площадей, бутиков и административных помещений. Проект выполнен с учетом современных требований к функциональности, эстетике и безопасности общественных зданий и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. Данный шаблон проекта включает 195 листов пояснительной записки и 10 листов графической части в AutoCAD.

Проектируемый объект — двухэтажный торгово-выставочный центр в городе Верхняя Пышма Свердловской области, предназначенный для размещения торговых и выставочных площадей, бутиков и административных помещений. Данный ПГС дипломный проект разработан с учетом современных требований к функциональности, эстетике и безопасности общественных зданий. Здание имеет габаритные размеры 93,11 × 34,8 м и общую высоту 14,5 м. Данная дипломная работа подходит студентам строительных специальностей, изучающих проектирование многофункциональных общественных зданий с металлокаркасной конструктивной схемой.

На первом этаже запроектированы торговые и выставочные площади, рабочие помещения и помещения персонала. На втором этаже размещены бутики и помещения администрации. Высота первого этажа составляет 4,95 м, высота второго этажа до низа стропильной конструкции в пролете А-В — 4,65 м, в пролете В-Д — 2,25 м. Размеры оконных проемов для естественного освещения подобраны с учетом проведения работ нормальной точности и без специального действия освещения. Если вы ищете, где купить проект или скачать проект по направлению ПГС с современными конструктивными решениями — диплом №1038 предлагает оптимальное соотношение цены и качества.

Число эвакуационных выходов предусмотрено из расчета нахождения в здании максимального количества жителей. Предусмотрено максимально естественное освещение. Толщина перегородок выбрана с учетом шумоизоляционных свойств. Тамбур выполнен оригинальным с установкой теплового шлюза. Лестничная клетка запланирована как внутренняя повседневной эксплуатации, из сборных железобетонных элементов. Уклон лестниц — 1:2. Лестничная клетка имеет искусственное и естественное освещение через оконные проемы. Все двери по лестничной клетке и в тамбуре открываются в сторону выхода из здания. Ограждение лестниц выполняется из металлических звеньев, а поручень облицован пластмассой. Данный шаблон проекта демонстрирует комплексный подход к проектированию торгово-выставочных центров с полным инженерным обеспечением.

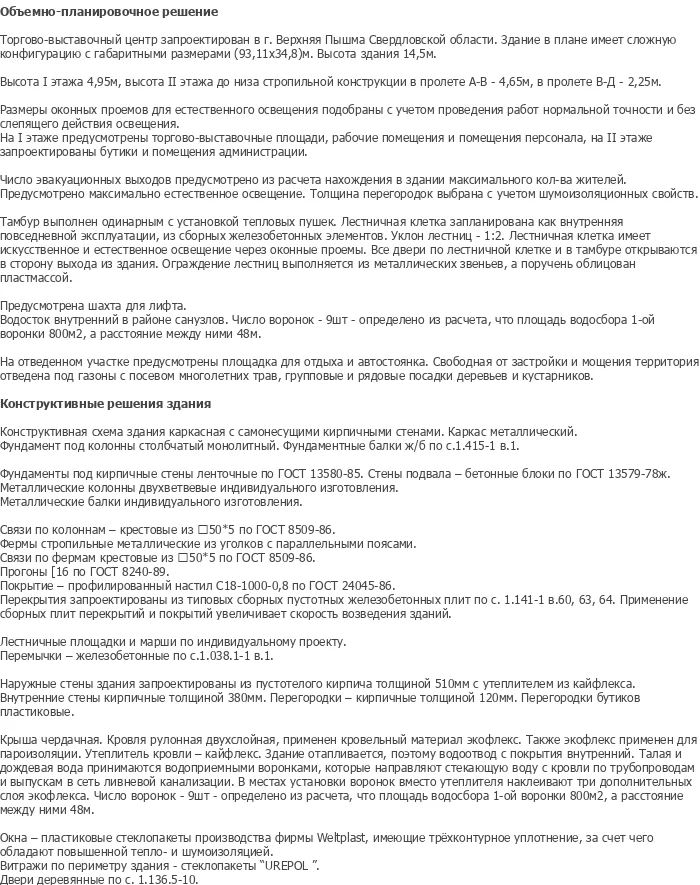

Объемно-планировочное решение центра принято в соответствии с нормативными требованиями и включает тщательно продуманную организацию торгового пространства. При разработке решения была проанализирована градостроительная ситуация, местоположение проектируемого объекта в структуре застройки, изучены особенности рельефа прилегающего участка. Здание имеет сложную конфигурацию в плане с габаритными размерыми 93,11 × 34,8 м, что создает выразительный архитектурный образ и оптимальные условия для торговой деятельности.

Первый этаж (торгово-выставочная зона): торговые и выставочные площади, рабочие помещения и помещения персонала. Размеры оконных проемов для естественного освещения подобраны с учетом проведения работ нормальной точности. Предусмотрено максимально естественное освещение. Толщина перегородок выбрана с учетом шумоизоляционных свойств.

Второй этаж (административно-торговая зона): бутики и помещения администрации. Высота второго этажа до низа стропильной конструкции в пролете А-В — 4,65 м, в пролете В-Д — 2,25 м. Число эвакуационных выходов предусмотрено из расчета нахождения в здании максимального количества жителей.

Лестничные клетки и эвакуация: лестничная клетка запланирована как внутренняя повседневной эксплуатации, из сборных железобетонных элементов. Уклон лестниц — 1:2. Лестничная клетка имеет искусственное и естественное освещение через оконные проемы. Все двери по лестничной клетке и в тамбуре открываются в сторону выхода из здания. Ограждение лестниц выполняется из металлических звеньев, а поручень облицован пластмассой. Предусмотрена шахта для лифта. Водосток внутренний в районе санузлов. Число воронок — 9 шт — определено из расчета, что площадь водосбора 1-ой воронки 800 м², а расстояние между ними 48 м.

Благоустройство территории: на отведенном участке предусмотрены площадка для отдыха и автостоянка. Свободная от застройки и мощения территория отведена под газоны с посевом многолетних трав, групповые и рядовые посадки деревьев и кустарников.

Конструктивная схема здания — каркасная с самонесущими кирпичными стенами. Каркас металлический. Расчет конструкций произведен в программном комплексе «Лира», что обеспечивает современный подход к проектированию и соответствует требованиям вузовской подготовки.

Фундаменты: под колонны — столбчатый монолитный, фундаментные балки железобетонные по с.1.415-1 в.1. Фундаменты под кирпичные стены — ленточные по ГОСТ 13579-78. Стены подвала — бетонные блоки по ГОСТ 13579-78.

Металлические колонны: двухветвевые индивидуального изготовления.

Металлические балки: индивидуального изготовления.

Связи по колоннам: крестовые из уголка по ГОСТ 8509-86.

Фермы стропильные металлические: из уголков с параллельными поясами.

Связи по фермам: крестовые из уголка по ГОСТ 8509-86.

Прогоны: швеллер по ГОСТ 8240-89.

Покрытие: профилированный настил С18-1000,0.8 по ГОСТ 24045-86.

Перекрытия: запроектированы из типовых сборных пустотных железобетонных плит по с. 1.141-1 в.60, 63, 64. Применение сборных плит перекрытий и покрытий увеличивает скорость возведения здания.

Лестничные площадки и марши: по индивидуальному проекту.

Перемычки: железобетонные по с.1.038.1-1 в.1.

Наружные стены: запроектированы из пустотелого кирпича толщиной 510 мм с утеплителем из кайфлекса.

Внутренние стены: кирпичные толщиной 380 мм.

Перегородки: кирпичные толщиной 120 мм. Перегородки бутиков — пластиковые.

Крыша: чердачная. Кровля двухскатная — крыша левая, крыша правая. Здание отглавается, поэтому водоотвод с покрытий внутренний. Талая и дождевая вода принимаются воронками, которые направляют стекающую воду к кровли по трубопроводам и выпускают в сеть ливневой канализации. В местах установки воронок вместо утеплителя наклеивают три дополнительных слоя экофлекса. Число воронок — 9 шт — определено из расчета, что площадь водосбора 1-ой воронки 800 м², а расстояние между ними 48 м.

Окна: пластиковые стеклопакеты производства фирмы Weltplast, имеющие трехконтурное уплотнение, за счет чего обладают повышенной тепло- и шумоизоляцией.

Витражи по периметру здания: стеклопакеты «UREPOL».

Двери: деревянные по с. 1.135.5-10.

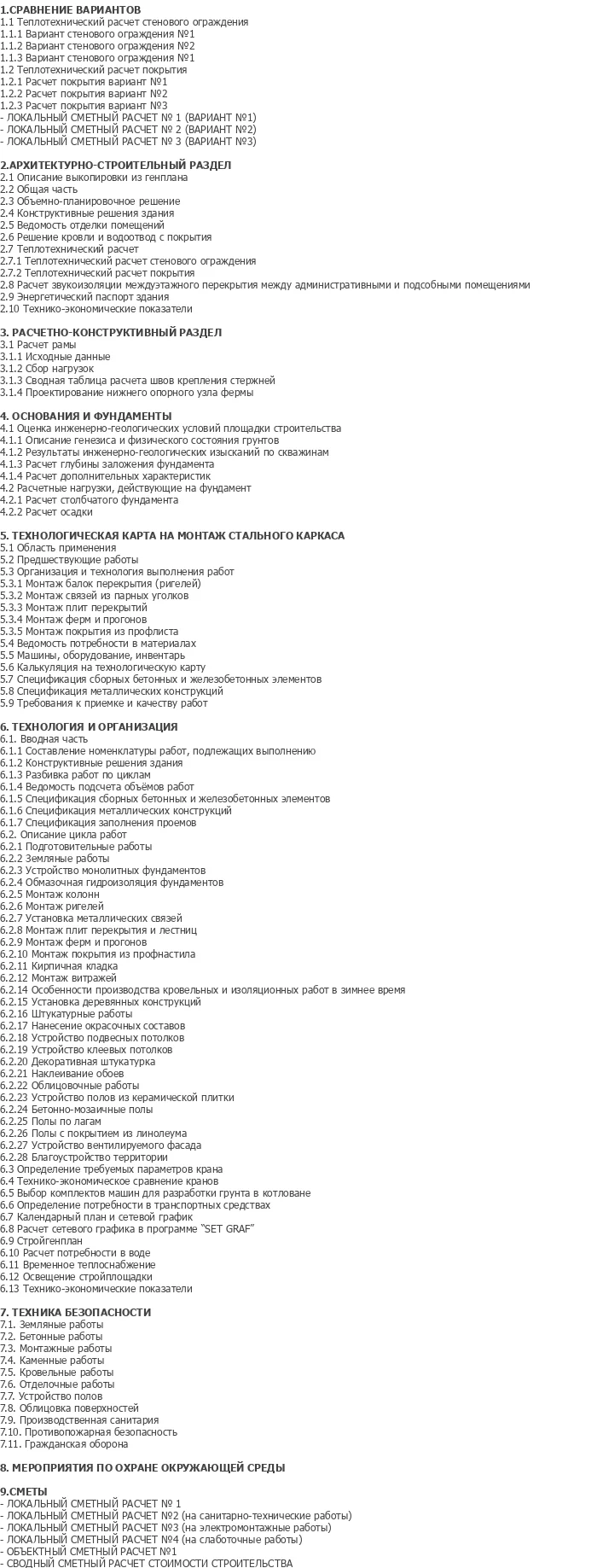

Расчетная часть: в расчетно-конструктивном разделе выполнены расчеты рамы, включая исходные данные, сбор нагрузок, сводную таблицу расчета швов крепления стержней, проектирование нижнего опорного узла фермы, а также расчеты оснований и фундаментов, включая оценку инженерно-геологических условий, описание генезиса и физического состояния грунтов, результаты инженерно-геологических изысканий по скважинам, расчет глубины заложения фундамента, расчет дополнительных характеристик, расчетные нагрузки, действующие на фундамент, расчет столбчатого фундамента и расчет осадки.

Организационно-технологический раздел дипломного проекта включает комплекс мероприятий по возведению торгово-выставочного центра. Технологическая карта на монтаж стального каркаса содержит детальное описание технологии монтажа металлических колонн, балок, связей, ферм и прогонов, включая подготовку основания, сборку элементов каркаса, контроль геометрии и качества сварных соединений, а также мероприятия по технике безопасности при работе с монтажными кранами.

Календарный план и сетевой график составлены с учетом сезонности строительства в свердловском регионе, технологических пауз и оптимизации критического пути строительства. В плане предусмотрены графики движения рабочих, расхода и доставки основных материалов, движения машин и механизмов. Расчет сетевого графика выполнен в программе «SET GRAF».

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, автодорог и подъездных путей, коммуникаций и сетей временного электроснабжения. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки, мероприятия по охране окружающей среды.

В разделе техника безопасности разработаны мероприятия по технике безопасности при выполнении земляных, бетонных, монтажных, каменных, кровельных, отделочных работ, устройстве полов, облицовке поверхностей, производственной санитарии, противопожарной безопасности и гражданской обороне. В разделе мероприятия по охране окружающей среды предусмотрены мероприятия по защите окружающей среды на стадии строительства и эксплуатации.

В разделе сметы выполнены локальный сметный расчет № 1, локальный сметный расчет № 2 (на санитарно-технические работы), локальный сметный расчет № 3 (на электромонтажные работы), локальный сметный расчет № 4 (на слаботочные работы), объектный сметный расчет № 1 и сводный сметный расчет стоимости строительства.

Диплом №1038 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложная конфигурация в плане: здание имеет сложную форму с габаритными размерами 93,11 × 34,8 м — демонстрирует высокий уровень проектной подготовки.
• Расчет в ПК «Лира»: современный программный комплекс для расчета конструкций, соответствующий требованиям современной вузовской подготовки.
• Металлокаркасная схема: металлические колонны, балки, фермы, связи — полный охват несущих конструкций.
• Три варианта стенового ограждения: сравнительный анализ вариантов стенового ограждения с теплотехническим расчетом.
• Три варианта покрытия: сравнительный анализ вариантов покрытия с теплотехническим расчетом.
• Полный сметный расчет: локальные сметы, объектная смета, сводный сметный расчет — глубокая экономическая проработка.
• Технологическая карта на монтаж стального каркаса: практическая направленность проекта с детальным описанием технологии монтажа металлических конструкций.
• Большой объем ПЗ: 195 листов пояснительной записки — один из самых объемных проектов в каталоге, что обеспечивает глубокую проработку всех разделов.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по технике безопасности, охране окружающей среды, сметам и технико-экономическим показателям.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №1038 по доступной цене — 4 500 рублей.
